Как делается фундамент монолитная плита: Плитный фундамент расчет толщины — подробное объяснение с удобным калькулятором

Содержание

Фундамент монолитная плита своими руками

Фундамент – это важнейший элемент любого дома. Если он будет сделан не правильно, то и само строение очень скоро придет в негодность. Если вы хотите сделать плиточный фундамент самостоятельно эта статья вам очень пригодится.

Плиточный фундамент на много лучше и надежнее любого другого типа фундамента, однако строительные компании просят за него треть стоимости строения, а иногда и больше. На самом деле затраты на эту часть строительства не так уж и велики. Плиточный фундамент можно сделать самостоятельно. Вы сможете сделать это не хуже профессионалов, если будете соблюдать все правила, а вот сэкономить при самостоятельном монтаже фундамента вы сможете значительную сумму.

Фундамент монолитная плита

Когда применяют фундамент этого типа?

Плиточный фундамент отлично подходит для жилых и не жилых помещений, особенно в том случае, если вы не планируете строить подвал. Еще один небольшой плюс заключается в том, что вам не придется класть лаги под пол, так как монолитная плита и будет уже готовым полом для будущего строения.

Монолитный фундамент- плита отличается большой прочностью и сейсмоустойчивостью, практически исключено его подмывание водой, так как площадь фундамента достаточно большая. Этот фундамент отлично подойдет, если на вашем участке проблемный грунт.

Технология

Существует два способа создания плиты фундамента- монолитный и сборный. Если плита будет монолитной сначала монтируется опалубка, затем собирается арматурный каркас, а после единожды заливается бетон под всю конструкцию. В случае сборного фундамента он монтируется из готовых железобетонных плит швы между ними заливаются бетоном. Такая конструкция не требует опалубки и монтажа арматурного каркаса, однако имеет свои недостатки. Нельзя добиться нужной толщены фундамента так как плиты, изготовленные на заводе, имеют определенную толщину. По сути фундамент не будет монолитным, что делает его менее прочным. Требуется кран для укладки плит. Из -за неровностей грунта плиты не получится положить ровно, придется выравнивать их, что сделать в ручную практически невозможно.

Достоинства

Главным достоинством монолитной плиты является ее способность выдерживать большие нагрузки даже при малой ширине. К плюсам можно отнести и простоту монтажа плиты и ее долговечность, а так же то, что не придется монтировать пол в будущем строении. Монолитная плита отлично изолирует от грунтовых вол и холода земли. Плита не может плыть отдельными элементами, если происходит ее смещение, то только полностью. Дом как бы плавает в грунте целиком, что делает его стойким к землетрясениям. Такой фундамент обычно не трескается. Возводится монолитная плита достаточно быстро и не требует тяжелой техники на участке. На основе не очень толстой монолитной плиты можно построить дом в два этажа.

Как делается плита

Вообще сама конструкция делается следующим образом: выкапывается котлован нужного размера и глубины. Затем засыпается слой песка или щебня, кладутся коммуникации( трубы канализации и водопровода. Сверху делается бетонная стяжка. В се это утепляется, затем уже строят опалубку, арматурный каркас и плиту можно заливать бетоном.

Схема фундамента монолитная плита

Как определить толщину плиты?

Толщина монолитной плиты зависит от того какой дом вы будете строить. Чем он тяжелее тем толще должна быть плита. Если фундамент планируется мелкозаглубленный, то толщина плиты может быть не более 30 см, можно сделать глубокий фундамент. Такой может достигать толщины 1, 5 метра. Чаще всего для частной постройки используют фундамент толщена которого не превышает 40 см.

Для фундаментной плиты используется бетон марки м 200. подвижность бетона должна быть п-3, устойчивость к холоду F200, но не меньше. Обратите внимание на маркировку водонепроницаемости. Она должна быть не меньше W8.

Фундамент монолитная плита вид изнутри

Этапы строительства фундамента

Для начала необходимо разметить площадку, на которой будет находиться будущее строение. Учтите, что опалубка займет какое то место, для того чтобы было удобнее работать с ней прибавьте по бокам котлована примерно по метру.

Для того чтобы давление на плиту было в дальнейшем равномерным площадка выравнивается. На дне котлована не должно быть бугров и перепадов.

дренажная система должна быть сделана сразу. Для этого можно выкопать поперечные траншеи для отвода воды. На их дно кладут геотекстиль. Затем требуется положить пластиковые трубы с заранее проделанными отверстиями. Все это засыпается мелким щебнем и сверху опять покрывается геотекстилем.

Подложка под фундамент

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

Готовый фундамент – монолитная плита

Видео – фундамент монолитная плита своими руками

https://www.youtube.com/watch?v=FtHfA16mDtg

Монолитный(плитный) фундамент своими руками для дома

При возведении здания на сложных участках возникают условия, требующие пренебречь экономией. Для обеспечения надежности основания заливают монолитный фундамент, отличающийся высоким сопротивлением к максимальным нагрузкам.

Что представляет собой монолитная фундаментная плита

Визуально фундамент выглядит сплошной зацементированной площадкой. Ее площадь и форма соответствует габаритам здания, но предусмотрен небольшой запас около 1 м, выступающий за границы постройки.

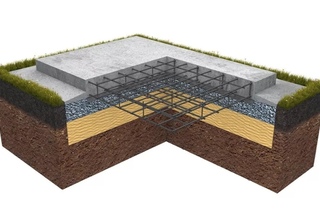

Схема устройства плитного фундамента
Основными составляющими монолитной плиты являются бетон и армирующий каркас из металлических прутов. Между основанием и грунтом обустроена подушка, состоящая из послойно засыпанного песка, щебня. Сплошная плита всей своей площадью прилегает к земле, за счет чего увеличивается сопротивляемость нагрузкам, оказываемым с надземной стороны давлением здания, а из грунта – пучением пород.

Какие грунты подходят под монолитный фундамент

У монолитного основания имеется два других названия: плитный или плавающий фундамент. С первым определением вопросов не возникает, так как конструкция похожа на плиту. Плавающим основание называют из-за его способности перемещаться совместно с грунтовыми массами, сохранив при этом целостность стоящего на нем здания.

Устройство плавающей плиты
Надежное устройство фундамента позволяет его сооружать практически на всех грунтах, даже обладающих слабыми несущими свойствами. Плавающая плита противостоит пучению, просадке, подходит для закладки на следующих почвах:
  • песчаные субстанции, супеси, пылеватые накопления;
  • все виды глины;
  • породы, насыщенные водой;
  • насыпные грунты;
  • торфяники.

Недопустимо обустройство монолитной плиты на склонах и других сложных рельефах, где проявляются оползневые явления.

Важно: от возведения монолитного основания стоит отказаться на участке, где грунт состоит из толстого почвенно-растительного или илистого слоя.

Преимущества и недостатки

Монолитные основы бывают обычные и с ребрами жесткости. Первый вариант по устройству проще, но уступает в прочности. Однако обычной плите присущи следующие положительные качества:

  • бетонное основание дает возможность возводить большие здания на неустойчивых грунтах;
  • из-за минимальной усадочной деформации плиты снижается риск разрушения элементов здания;
  • конструкция фундамента не требует глубокой закладки, что позволят для проведения работ использовать технику мелкой механизации;
  • поверхность монолитного основания способна исполнять роль пола, построенного на нем здания.

Монолитный фундамент с ребрами жесткости обладает всеми положительными качествами обычной плиты и имеет дополнительные преимущества;
  • увеличенная устойчивость конструкции к изгибам;
  • равномерное распределение по плите нагрузки от надземной постройки;
  • увеличенная прочность бетонной конструкции за счет ребер позволяет уменьшать толщину самой плиты.

Из недостатков выделяют большой расход материалов, что сказывается на увеличенной стоимости. Закладывать монолитный фундамент своими руками сложно. Кроме опыта, потребуется спецтехника.

Виды плитных фундаментов

Плитные основания различаются своей конструкцией, что зависит от типа возводимого здания. Дополнительно в расчет принимают характеристики грунта, на которых предполагается закладывать фундамент.

По конструкции различают следующие виды плитного основания:

  1. Плоская монолитная плита представляет собой забетонированную площадку одинаковой толщины по всей ее площади. Конструкция считается простой, но для достижения несущих характеристик, равных ребристому основанию, потребуется увеличить толщину за счет большего количества бетона.
  2. Утепленная монолитная плита по шведской технологии (УШП) отличается увеличенным количеством слоев. Кроме бетона и армирующего каркаса, присутствует утеплитель из экструдированного пенополистирола. Часто используют засыпку из щебня или смеси песка с гравием.
  3. Утепленная шведская плита
  4. У плиты с нижними ребрами жесткости выступы направлены в грунт. Для их заливки устанавливают прочную несъемную опалубку. Расположение выступов может не совпадать с расположением несущих стен надземной постройки.
  5. У плиты с верхними ребрами жесткости выступы направлены наружу. Они должны совпадать с расположением несущих стен здания.
  6. Сборный монолитный фундамент складывают из отдельных ж/б блоков или плит. Элементы между собой соединяют металлическими закладными деталями и бетоном.

Важно: под легкие постройки допускается отдельная установка верхних ребер из сборных ж/б конструкций, но с креплением к монолитной плите.

Каждый тип фундамента применяют с учетом пучинистости пород, характеристик надземной постройки. Ребристую и обычную плиту рекомендовано закладывать под тяжелые здания на участке, где породы подвержены сильному смещению.
На участке со средним и малым показателем смещения пород под тяжелые здания закладывают монолитную плиту. Если постройка обладает малым весом, допускается сборный фундамент из ж/б блоков или плит.


Когда на участке преобладают устойчивые или слабо пучинистые породы, обустраивают фундамент с засыпкой из керамзита или щебня. Иногда используют бутовый камень. Ребра жесткости обустраивают вверх или вниз без обязательной привязки к плите. Исключение обусловлено тем, что ригеля не смещаются под давлением стоящего на них здания.

Расчеты для монолитной плиты

При самостоятельной закладке основания нужно знать, как сделать, расчет плиты. Монолитный тип фундамента выбирают под тяжелые здания из кирпичных или бетонных стен.

Важно: чем больше масса надземной постройки, тем лучше ее сцепление с плитой. Вдобавок снижаются горизонтальные деформации участка грунта, служащего опорой фундаменту.

Расчет строят на основе данных, полученных путем геологических изысканий, проведенных там, где предполагается строительство. В первую очередь принимают во внимание несущую способность пород, степень насыщенности их водой.

Какой должна быть монолитная плита фундамента

Общая характеристика монолитной конструкции по устройству и применению выглядит следующим образом:

  • материал стен, вес надземной конструкции – без ограничений;
  • показатель несущей способности – от 6 МПа;
  • гидроизоляция зависит от агрессивных свойств грунтовых вод – рулонная, наплавляемая или обмазочная;
  • армирующий каркас – арматурная сетка из прутов диаметром 10-20 мм с размером ячеек 150х150 или 200х200 мм;
  • толщина плиты – минимум 300 мм с заливкой бетона класса

При расчетах выясняют распределенную нагрузку на землю от веса надземной постройки. Показатель не должен превышать значение несущей способности подстилающего грунта.


Расчет удельного давления на землю делают суммированием веса всех элементов здания. Результат делят на площадь плиты. Полученное значение не должно превышать нормы, рекомендуемые СП 22. 13330.2016.

Если это происходит, проблему решают следующими действиями:
  • увеличивают площадь плиты;
  • подстилающий грунт заменяют отсыпкой из щебня, гравия;
  • уменьшают вес надземной постройки путем отказа от некоторых элементов, например, этажа или пристройки;
  • обычный плитный фундамент заменяют другим подходящим типом основания, например, свайным, о котором мы писали ранее.

Точные расчеты способен выполнять профессионал. Если допустить ошибки, фундамент плита не справится со своими функциями, что приведет к разрушению здания.

Расчет армирующего каркаса и материалов

Проведение расчетов дает возможность закупить нужное количество материалов, подсчитать примерные расходы. Для закладки монолитного утепленного основания понадобится:

  • бетон – примерный расход 0,25 м3/1 м2 площади заливки;
  • песок, гравий или щебень – расход зависит от площади и толщины подсыпочного слоя;
  • геотекстильное полотно, армированная ПЭТ пленка – расход вычисляют измерением площади плиты плюс 25% на стыки;
  • арматура для армокаркаса – для плиты количество прутов рассчитывают по формуле 12-15 м/1 м2 площади, под ребра жесткости на каждый погонный метр выступа отводят 4-5 м арматуры;
  • плиты экструдированного пенополистирола – количество рассчитывают по площади утеплителя и фундамента или 0,5 м3 теплоизоляции/1 м2 монолитного основания.

Дополнительно потребуется вязальная проволока для формирования армокаркаса, доски или фанера под обустройство опалубки. Расчет проводят в индивидуальном порядке.

Монолитная плита своими руками – пошаговая инструкция

Самостоятельно залить плитный фундамент сложно не только из-за трудозатрат. Потребуется наемная техника для копки котлована, подвозки материалов. Пошаговая инструкция дает общее представление об очередности работ, но не помешает непосредственное участие специалистов.

Готовим основание


Работу начинают с очистки территории от мусора, камней, крупной растительности. Место под котлован размечают вбиванием кольев в землю, натягиванием между ними шнура. Габариты всегда определяют с запасом. Котлован должен во все стороны превышать примерно на 1 м площадь будущей постройки.

С размеченного участка счищают плодородный грунт. Его толщина в каждом регионе разная, примерно 200-500 мм. Дальнейшую выемку грунта осуществляют техникой или вручную на нужную глубину. При необходимости по краю котлована выкапывают канавки, укладывают дренажные трубы. Каналы обеспечат отвод воды из-под фундамента в дренажные колодцы.


Днище котлована ровняют, укрывают геотекстилем. Полотно укладывают на стыках внахлест с заходом 250 мм. Края запускают на стены котлована. Стыки склеивают армированным скотчем.

Устройство подсыпки

Первым слоем по геотекстилю засыпают песок средней зернистости. Толщина слоя варьируется от 200 до 300 мм, что зависит от свойств пород на участке. Песок засыпают не сразу весь. Делают это послойно. Каждый слой толщиной 80-100 мм трамбуют.


В зависимости от проведенных расчетов, по песку засыпают нужную толщину щебня или гравия. Подушку разравнивают, трамбуют. В щебне организовывают траншеи, укладывают трубы коммуникаций (водопровод, канализация), засыпают их песком.

Выставляем опалубку

По периметру котлована выставляют опалубку. Подойдет фанера толщиной 18 мм или доска – 40 мм. Чем прочнее материал, тем борта будут устойчивее сопротивляться нагрузке бетона. Дополнительно для усиления используют подпорки из бруса.


Края опалубки делают ровные по уровню, чтобы удобнее контролировать высоту заливки раствором. Высоту бортов рассчитывают суммированием толщины всех слоев будущей монолитной плиты.

После установки опалубки гравийную подушку заливают бетоном марки В7,5 или В10. Бетонная подложка толщиной 100 мм послужит основой под тепло- и гидроизоляцию

Гидроизоляция

От того, как сделать гидроизоляцию бетонной подложки, зависит продолжительность эксплуатации монолитной плиты. Меры направлены на ее защиту от грунтовых вод.


Для плитного фундамента применяют комплексно обмазочную и рулонную гидроизоляцию. Сначала застывшую и высохшую бетонную подложку очищают от пыли. Битумную мастику наносят валиками, дают время проникнуть составу в бетон.

Поверх обмазочной гидроизоляции раскатывают рулонный материал. Полосы укладывают внахлест, по краям делают запуски примерно по 150 мм на стенки опалубки. При сухой укладке стыки соединяют мастикой. Когда используют наплавляемые материалы, прочное сцепление обеспечивается за счет расплавленного горелкой слоя.

Рулонную гидроизоляцию укладывают двумя слоями. Поверхность разравнивают катками во избежание образования складок и волн.

Утепление монолитной плиты

Следующим этапом застройщику нужно знать, как сделать надежную теплоизоляцию. Общая ее толщина составляет 100-150 мм, что зависит от климатических условий региона. Плиты пенополистирола без замков укладывают минимум двумя слоями с перекрытием стыков.


Однослойная укладка пенополистирола разрешена при наличии по торцам замковых соединений. Они исключают образование мостиков холода. Сверху утеплитель накрывают армированной ПЭТ пленкой.

Армирование


Армирующий каркас чаще собирают из прутов диаметром 12-14 мм. Арматуру выкладывают сеткой, чтобы получились ячейки размером 150х150 мм или 200х200 мм. После обвязки элементов первого уровня, приступают к формированию второго яруса.

Важно: размер армокаркаса рассчитывают так, чтобы его края не доходили 50 мм до границ контура плиты.

Арматуру связывают вязальной проволокой. Из инструмента используют специальный крючок.


Вместо вязальной проволоки иногда используют пластиковые хомуты, но они не обеспечивают оптимальной прочности. Сваривать арматуру нельзя. Сварочный шов обладает слабой сопротивляемостью к коррозии.

Выполняем заливку бетоном

Для монолитного фундамента подходит раствор марки М-300 или 400, но ниже М-200 применять нельзя. Использование бетономешалки – плохой выбор. Монолитность бетон приобретает при разовой заливке раствора. Если между каждой операцией пройдет время, отдельные забетонированные участки разделятся стыковочным швом. Прочность плиты снизится.


Для заливки оптимально заказать готовый раствор. Всю порцию подвезет строительный миксер, заполнит пространство опалубки за один раз. Одновременно с заливкой проводят уплотнение бетона вибратором. Раствор выравнивают по верхним границам опалубки.

Уход за бетоном и снятие опалубки

После заливки бетону поддерживают влажность на уровне 90-100%. Поверхность накрывают пленкой или брезентом. Сроки застывания зависят от погодных условий. Оптимально делать заливку при температуре от +5 до +20оС для достижения максимально хорошего схватывания.


Опалубку снимают, когда прочность бетона достигнет 70% от заводского показателя. Борта демонтируют аккуратно, чтобы не повредить стенки плиты.

Как не допустить ошибок

Сложное устройство плиты не придает популярности фундаменту. Частные застройщики больше предпочитают ленточное основание. Однако здесь нужно не допустить ошибок в выборе типа фундамента.

Предпочтение плите стоит отдать при следующих условиях:

  • при строительстве на заболоченной местности или поблизости к водоему;
  • при большой массе здания, которое не устоит на неустойчивых породах;
  • при сложной геометрии надземной части с отдельными крыльями пристроек, где невозможно добиться равномерного распределения нагрузок.

Во всех остальных случаях допускается рассматривать другие, наиболее подходящие варианты.

Больше информации о плитном фундаменте предоставлено на видео:

Заключение

Зная устройство монолитного основания, как сделать плиту самостоятельно, можно сэкономить на наемке рабочих. Однако проведение расчетов оптимально доверить специалисту. Нежелательно экономить на приготовлении раствора, а лучше заказать доставку в миксере.

Фундамент монолитная плита под дом своими руками: важные правила

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома – не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

  • подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
  • оптимален в домах, где предполагается строительство подвала;
  • лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
  • основа дома прочная, надежная, сейсмоустойчивая;
  • площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
  • основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем – сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Создание основания своими руками: основные этапы работы

Шаг 1. Подготовка основы грунта. Выравнивается рельеф участка, где будет создан фундамент, подсыпается грунт, а затем – тщательно утрамбовывается виброплощадкой.

Шаг 2. Разметка – определяется оптимальная толщина основания, его длина, ширина. На глубину около 30 см грунт вынимается, устраивается так называемое «корыто» для предстоящей заливки.

Шаг 3. После того, как обеспечена толщина будущего фундамента, дно получившегося «корыта» устилается специальным материалом – геотекстилем. Он прекрасно держит засыпку из песка и щебня, а в то же время – пропускает воду лишь в одном направлении, отводя ее от фундамента. Для того чтобы дренаж был лучше, под получившимся углублением устраиваются магистральные траншеи. Получившиеся дренажные траншеи также выстилаются геотекстилем. В щебеночной подстилке укладываются пластиковые гофрированные трубы, предназначенные для дренажа, они будут сбрасывать воду в водоотводящие траншеи.

Шаг 4. После укладки специального материала-геотекстиля в «корыто» засыпается песчано-щебеночная смесь. Поверхность проливается водой и вновь хорошо трамбуется при помощи виброплощадки. Сверху получившейся щебеночной подушки укладывается материал для гидроизоляции, например, полиэтилен (его толщина должна быть достаточно большой). Затем прокладывается экструзионный пенополистирол.

Шаг 5. Собираем опалубку.

Если вы делаете эту работу своими руками, обратите внимание: опалубку также желательно накрыть слоем полиэтилена: в дальнейшем это позволит избежать такой проблемы, как «утекание» бетонного молока, а значит, процесс заливки будет проходить гораздо проще и быстрее.

Можно использовать несъемную опалубку из пенополистирола, она отлично подходит для строительства утепленного основания, толщина которого составляет до 25 см, а также для обустройства «теплой» отмостки вокруг жилого здания.

Шаг 6. После того как опалубка смонтирована, можно начинать вязку арматуры. Расстояние между слоями арматурной сетки составляет 10-12 см. После этого между слоями устанавливаются «грибки» – специальные фиксаторы, предназначенные для арматуры.

Для того чтобы осуществить установку арматурной сетки своими руками, будет необходим специальный лом, а также потребуется использование домкрата. Важно, чтобы в плите соединений арматуры было минимальное количество – чем меньше, тем более надежной окажется вязка.

Шаг 7. Производим армирование торцевых концов монолитной плиты специальными элементами в форме буквы «П». Они связывают два уровня армирования между собой. При выполнении армирования своими руками минимальная длина таких элементов определяется по простой формуле: толщина плиты, умноженная на два.
Поперечная «П-образная» арматура (хомут) ставится на концевых участках плиты.

Шаг 8. Производим армирование плиты фундамента: устанавливаем дополнительную арматуру на колонны, на стены и опоры. Для того чтобы расход арматуры был меньше, можно по всей площади плиты сделать минимальное (предусмотренное строительными нормами и правилами) армирование, а в тех участках, где нагрузка максимальная, поставить дополнительную арматуру. Правда, в таком случае работа будет более трудоемкой. Особый акцент – на армирование каждого внутреннего угла в плитах, а также на армирование проемов в плите.

Шаг 9. Заливаем монолитную плиту. Для этого потребуется бетон марки М350-М450. Следует использовать бетон с хорошей водостойкостью, показателем не менее W6. Бетон подается на участок из миксера по лотку, а раскидывается он сначала на дальнюю сторону основания и после этого бетонируются ближние края. Если вы выполняете эту работу своими руками, найдите помощников: заливку должны выполнять несколько человек. Один занимается распределением бетона, другой – обрабатывает подаваемую смесь при помощи специального глубинного вибратора. Это обеспечивает равномерная толщина основания и качественное проникновение бетонной смеси по всему объему фундаментной плиты. Поверхность, таким образом, выравнивается, пузырьки воздуха – устраняются.

Шаг 10. После того как работа завершена, необходимо дать бетону схватиться и на следующий день тщательно полить плиту большим количеством воды. Если создание плиточного фундамента своими руками осуществляется в жаркую погоду, следует обязательно укрыть основание плотной полиэтиленовой пленкой – это позволит избежать растрескивания поверхности.

Работы по возведению здания можно будет продолжить, когда бетон наберет не менее семидесяти процентов прочности. В случае если температура окружающего воздуха и в дневное, и в точное время не опускается ниже 20 градусов по Цельсию, необходимо оставить фундамент на 10 суток, а при температуре не более 10 градусов по Цельсию ждать придется в два раза дольше – 20 суток.

Отдавая предпочтение плитному фундаменту, вы обеспечиваете надежную основу для коттеджа – одноэтажного или двухэтажного. Выполняйте все пункты работы в соответствии с правилами, используйте качественные материалы, и ваше жилье, действительно, станет для вас настоящей крепостью!


Технология устройства монолитной плиты фундамента

Простота технологии плитного фундамента обманчива, при всех своих достоинствах система построения такого рода основания требует не меньшего, а зачастую даже большего внимания к особенностям грунта и рельефа местности. Устройство подобного рода монолитной плиты недаром называют «плавающим», нестандартное название прилипло в большей части за широкое использование в качестве фундамента для частного дома на слабой заболоченной почве. Плавающий – это значит, плита из бетона, отлитая по технологии, способна держать здание при высоком уровне грунтовых вод, образно говоря – «по уши в грязи».

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

  • Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
  • Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
  • В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи.

Варианты технологии обустройства монолитного фундамента

На первый взгляд монолитная фундаментная плита представляет собой привязанный к подушке базовый слой бетона с заделанной в бетонный массив арматурой. На самом деле обеспечить прочность и жесткость технология ручного обустройства единой монолитной плиты приличных размеров не может. Поэтому на практике изготовленная вручную монолитная плита, даже при соблюдении технологии, получается в виде очень тяжелого бетонного массива, дорогого и неоднородного по структуре.

Прежде чем принимать решение об использовании монолитной плиты в качестве фундамента дома, следует понимать, что строительство должно базироваться на точном конструкторском расчете и технологическом устройстве основных компонентов:

  1. Грунтовой поддержки и подготовки основы под фундамент. Объем затрат на выемку верхнего слоя грунта и подготовка пластов под монолитную плиту в некоторых случаях стоят не дешевле затрат на бетон и арматуру;
  2. Укладка гидроизоляции, утепления, монтаж и заполнение труб будущей канализации, водопровода, всех жизненно важных элементов коммуникаций. Устройство арматурного каркаса, установка опалубки;
  3. Заливка бетона в форму, наиболее сложный этап устройства монолитной основы, потребуется учесть массу нюансов технологии заливки и контроля схватывания бетонной массы большого объема;
  4. Устройство гидроизоляции, утепления контура и отмостки плиты фундамента.

Важно! Устройство монолитной фундаментной системы всегда связано с риском выйти за пределы и без того объемной и недешевой сметы. Поэтому перед заключением договора на строительство с подрядчиком абсолютно все ключевые и дорогостоящие приемы технологии следует оговорить заранее до мелочей.

Технология подготовки основы плитного фундамента своими руками

Подготовка грунта под устройство монолитной плиты является своего рода «изюминкой» во всей технологии выведения фундамента. От качества работы с подушкой под заливку бетонной плиты зависит 90% успеха всех дальнейших этапов обустройства. Понятно, что большая часть проблем возникает именно на тех этапах реализации проекта монолитной плиты, которые невозможно точно и объективно учесть при проектировании и выборе технологии реализации задуманного.

Речь идет о структуре грунта и уровне грунтовых вод. На первом этапе выполняется забивка породных шурфов и скважин на глубину воды. Технология требует, перед тем как выполнить проектирование, необходимо получить максимально точное представление о том, что у нас под ногами. Чем больше замеров, тем точнее можно подобрать технологию уплотнения грунта под плиту.

Если решение об использовании монолитного типа фундамента под здание принято окончательно, можно, не дожидаясь результатов расчета схемы армирования плиты, приступать к подготовке грунта по следующей технологии.

Удаляется весь плодородный слой, торф, суглинки, супесь на глубины устойчивого сухого основания. Это может быть 60 см, а может быть и 100 см. В некоторых случаях такой подход приводит к значительному увеличению расходов на земляные работы, и к этому необходимо быть готовым. Учитывая тот факт, что абсолютно ровных, как стол, планов под постройку дома не существует, под будущую монолитную плиту по технологии потребуется выполнить планирование и выравнивание поверхности.

Уже на этапе первичной подготовки по технологии в обязательном порядке нужно установить очень качественный глубинный дренаж. Для этого по контуру подготовленного котлована выкапывается ров в 25 см, отсыпается отсевом, укладывается труба, геотекстиль, опять отсев. Все трубы дренажа под монолитную плиту необходимо делать под уклоном до 3о с обустройством вывода в емкость дренажного колодца. Без дренажа котлована плиты работать с уплотнением отсыпки бессмысленно. Но даже при заделке дренажных трубв основание монолитной плиты потребуется последовательно, как требует технология, выполнить усиление несущей способности дна котлована.

Для этого потребуется отсыпать щебеночный слой в 15-20 см толщиной. Материал, по технологии, трамбуется минимум в три слоя засыпки, с максимальной забивкой щебенки в грунт, сначала крупной фракции, последний слой породным отсевом. При соблюдении технологии мы получим сухой участок, отсыпанный достаточно ровным и прочным слоем отсева. Границы отсыпанного и трамбованного с грунтом слоя щебенки примерно на метр шире периметра будущих стен здания.

Далее уложим слой геотекстиля. Обычно по технологии строительства монолитных плит используется марка дакрон или смесь песка с отсевом.

Устанавливаем опалубку и укладываем полотно геотекстиль. Далее по технологии требуется отсыпать слой песка минимум в 15 см толщиной и тоже утрамбовать с максимальной степенью нагрузки. На песчаный слой по технологии потребуется уложить полиэтиленовую пленку и новый слой щебня, который выравнивается с максимальной тщательностью по горизонту.

Заливка бетона

Далее технология требует уложить на бетонную подготовку слой гидроизоляции, и можно приступать к укладке утеплителя и арматуры. Пруток устанавливается ячейкой не менее 25 см, расстояние от утеплителя до нижнего слоя арматуры 2,5-3 см, верхний слой бетона над арматурной сеткой устанавливают в пределах 4- 5 см.

Бетон заливается набивкой. В этом случае смесь отливается секторами под борта опалубки. Лучше использовать автомобильную насосную установку и подавать бетон с помощью рукава, установленного на стреле.

Существует определенного рода иллюзия о том, что на очень слабых и нестойких почвах проблему несущей способности монолитной плиты можно решить за счет обычного наращивания толщины и устройства дополнительного слоя арматуры. Такая технология становится первой рекомендацией большинства «опытных» мастеров, допустивших брак в подготовке грунта. Мало того, что это повлечет значительные дополнительные расходы, это может только усугубить ситуацию.

В такой ситуации можно посоветовать дополнить устройство плиты установкой по периметру винтовых или набивных свай с обустройством армированного ростверка.

Прочность плиты определяется не столько мощностью или толщиной плиты, сколько правильностью укладки арматуры. В тонкой плите арматура работает практически на 100%, фундамент получается более гибкий, но при этом остается достаточно прочными одновременно податливым, чтобы под нагрузкой адаптироваться к противодавлению грунта.

Заключение

Технология устройства монолитной структуры постепенно вытесняется более легким и устойчивым свайным фундаментом с монолитным ростверком. В этом случае исключается подавляющее количество проблем, связанных с теплоизоляцией фундамента и возможным пучением грунтов. Устройство такого фундамента не намного сложнее монолитной схемы, а стоимость постройки практически вдвое ниже.

Фундамент плита своими руками: пошаговая инструкция

Фундаментная плита в отличие от основания ленты является относительно редко используемым типом несущего базиса. Устройство плитного фундамента достаточно простое, но заливка плиты требует строгого соблюдения технологий.

Чтобы получить надёжную и прочную монолитную плиту, нужно учесть целый ряд аспектов, а также произвести правильный расчёт и качественную подготовку грунта.

В данной статье содержится пошаговая инструкция заливки фундаментной плиты своими руками.

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Ленточный фундамент – оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

  1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
  2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
  3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

  1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
  2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
  3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
  4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
  5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Заливка основания-плиты

Устройство плитного основания

Несмотря на всю простоту плитного фундамента технология его устройства должна соблюдаться максимально чётко. Перед тем, как залить плиту под фундамент, следует ознакомиться с рядом нюансов, которые позволят получить действительно качественное и долговечное основание.

Ниже приведены инструкции, как правильно залить монолитную плиту-основание. Если частный застройщик желает произвести всю работу своими руками, пошаговое руководство окажет ему в этом неоценимую помощь.

Проектировка

Перед тем, как сделать фундамент, необходимо произвести технологические расчёты и создать проект будущей конструкции на бумаге.

Делается проект строительства с максимально полным учётом всех аспектов, которые могут оказать влияние на строительство и дальнейшую эксплуатацию основания. Допущенные в расчётах ошибки могут самым негативным образом сказаться на всём дальнейшем процессе строительства дома.

Среди основных факторов, которые необходимо учесть при составлении проекта, нужно особо отметить:

  • характеристики грунта: его прочность, высота подпочвенных вод, рельеф;
  • возможные внешние воздействия на основание: размыв дождевыми водами, давление сил пучения, усадка конструкции;
  • размеры постройки. Чем более массивное здание будет построено на монолитной плите, тем больше должна быть толщина плиты и более рационально распределена нагрузка по всей её площади.

При возведении небольших строений, таких как баня, гараж, лёгкий дачный домик, расчёт может производиться на глаз. Даже небольшого слоя армированного монолитного бетона будет достаточно, чтобы выдержать их вес. Но если на основании-плите будет сооружаться капитальное жилое строение, лучше всего обратиться за помощью к специалистам с инженерным образованием.

В связи со сложностью расчётов высока вероятность допустить в проектировании ошибки, исправить которые в дальнейшем будет очень трудно.

Подготовка участка

Разметку делают на выровненном очищенном участке

Данный этап работ включает в себя планировку участка, выемку и отсыпку грунта. Прежде всего, необходимо очистить участок строительства от растительности: спилить деревья и кустарник, выкорчевать пни. После этого следует снять верхний плодородный слой почвы, богатый органикой.

Органические включения, находящиеся в почве имеют свойство со временем перегнивать, в результате чего объём грунта уменьшается, поэтому плита, заливаемая поверх органики, рано или поздно оказывается в подвешенном состоянии, что не лучшим образом сказывается на её несущих способностях.

После удаления чернозёма нужно будет произвести планировку участка – выравнивание его в горизонтальной плоскости. Для этого обычно используется нивелир, посредством которого определяется горизонталь. Но, поскольку не у каждого владельца земли имеется данный инструмент, и далеко не все умеют им пользоваться, можно применить лазерный уровень.

Самую низкую точку основания будущей постройки берут за «ноль» и выравнивают по ней всю площадку. Можно также применить комбинированный метод выемки и отсыпки, когда выбранный в высокой части площадки грунт используют для поднятия её низкой части.

При заливке фундаментного основания использовать отсыпку нужно очень осторожно, так как насыпной грунт обладает низкими несущими способностями. Отсыпанную часть площадки следует тщательно утрамбовать во избежание просадки фундамента в этом месте после постройки.

Формирование защитной подушки

Песчано-гравийная подушка смягчит воздействие грунта на плиту

Следующим шагом создаётся многослойная защитная подушка, играющая роль буфера между бетонной заливкой и почвой. Поверх грунта отсыпается слой крупного песка, гравия или щебня толщиной 10-15 см. Он необходим для смягчения давления на бетонное основание со стороны сезонных сил пучения грунта.

Песчано-гравийная подушка после отсыпки трамбуется для большей плотности виброплитой или ручной трамбовкой в виде чурки с прикреплёнными к ней ручками. При возведении фундаментного основания на глинистых или болотистых почвах перед отсыпкой гравия грунт застилается геотекстилем, который предотвратит углубление защитного слоя в грунт.

Поверх гравия заливается защитная выравнивающая стяжка из «тощего» бетона – марок М-100 … М-200. Своё название данный раствор получил из-за малого процентного соотношения цемента по отношению к наполнителям.

На слой гравия уложите слой утеплителя

Выше выравнивающей стяжки укладывается теплоизолирующий слой, предотвращающий промерзание черновых полов в зимнее время. Изготавливается он из пенопласта высокой плотности или экструдированного пенополистирола.

Между слоем утеплителя и песчано-гравийной подушкой сооружается слой гидроизоляции из рулонных материалов – рубероида или его современных аналогов. С помощью гидроизоляции останавливают проникновение сырости из почвы в слой утеплителя. Поверх теплоизолирующих материалов укладывается второй слой гидроизоляции, после чего производится непосредственное бетонирование опорной плиты.

Установка опалубки и армирование

Установите внутри опалубки металлический каркас

Опалубка для монолитной плиты по сравнению с опалубкой для ленточных фундаментов отличается простотой конструкции. По всему периметру будущего основания устанавливаются бортики из досок, которые закрепляются в вертикальном положении упорами. Внутри опалубки над слоем гидроизоляции устраивается объёмный армирующий каркас. Конструктивно он представляет собой две сетки из арматуры, расположенные одна над другой.

Сетки изготавливаются из стальной или стеклопластиковой арматуры. Для этих целей берут арматуру диаметром 10 – 16 мм, при этом желательно, чтобы нижняя сетка была сделана из более толстой арматуры, нежели верхняя.

Между сетками и гидроизоляцией с одной стороны и поверхностью плиты – с другой, должен располагаться защитный слой бетона как минимум в 3-5 см. Поэтому под нижнюю сетку устанавливаются закладные из металла или камня, а верхняя сетка крепится так, чтобы заливаемая поверхность была выше её.

Размер ячеек сетки должен быть 2 х 2 или 3 х 3 см. Соединяться металлическая арматура между собой может посредством электросварки, либо связываться проволокой. Стеклопластиковая арматура крепится одна к другой при помощи специальных клипс. Верхняя сетка соединяется с нижней сеткой при помощи вертикальных стоек, в результате получается пространственная конструкция. Все подробности процесса монтажа смотрите в этом видео:

Заливка бетона

Залитый раствор уплотняется вибратором

Для заливки монолитного плитного фундамента применяется бетон марки не ниже М-200. При строительстве массивных зданий – например, жилых домов из кирпича или камня, оптимальным вариантом будет бетон марки М-300 – М-400. Сама технология заливки не представляет большой сложности – бетон заливается до нужного уровня и разравнивается.

При заливке обязательно должно производиться уплотнение раствора при помощи вибратора. Залитый бетон содержит в своём составе большое количество пузырьков воздуха, что делает его менее плотным, пористым, а это снижает общую прочность всей несущей конструкции.

Во время вибрирования бетонный раствор уплотняется, заполняет всё пространство внутри опалубки, пузырьки воздуха выходят из него, поднимаясь вверх.

Другой нюанс, который нужно соблюдать при бетонировании плитного основания – чтобы всё делалось без остановки, в один день. Если допустить высыхание одной части заливки, в этом месте, при дальнейшей работе, неизбежно образуется стыковочный шов. А он является тем самым «слабым звеном», способным ослабить монолитную плиту. О том, как применять глубинный вибратор, смотрите в этом видео:

Также при заливке плиты следует тщательно выравнивать её поверхность. В дальнейшем это значительно упростит отделочные работы, позволит сэкономить время и силы при монтаже чистовых полов.

Как видно из инструкции, сделать плитное основание для дома вполне доступно каждому человеку, даже не имеющему большого опыта строительных работ. Самое главное здесь – произвести правильный расчёт и тщательно соблюдать технологии строительства фундамента-плиты.

Монолитная плита фундамента своими руками для дома: пошаговая инструкция возведения +фото

Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Плитный фундамент своими руками: пошаговая инструкция © 2014-2016 Postroj-sam.ru

Плитный фундамент, или как его еще называют – монолитная плита, считается самой надежной опорой для строительства будущего дома. Такой фундамент подходит практически для любых типов строений, начиная от деревянных, и заканчивая бетонными, блочными или кирпичными малоэтажными частными домами.

Еще одним неоспоримым качеством плитного фундамента является то, что технология заложения настолько проста, что ее можно с легкостью осуществить своими руками.

Теперь давайте рассмотрим пошаговую инструкцию заложения плитного фундамента своими руками, которую разделим на несколько этапов.

Разметка – не сложный, но очень важный этап строительства. Без точной разметки, дальнейшее строительство дома может обратиться в сплошные мучения и неприятности с выравниванием не только самого фундамента, но и стен с крышей.

Как точно произвести разметку фундамента под дом своими руками – я описывал в одной из предыдущих статей, на этом останавливаться не будем. Рассмотрим лишь некоторые незначительные отличия:

  1. Для плитного фундамента, разметка производится гораздо легче, потому что достаточно разметить только периметр дома. А где будут располагаться внутренние стены и перегородки, можно определиться уже на готовом фундаменте.
  2. Плитный фундамент размечается, в каждую сторону, на метр шире, чем периметр дома. Это необходимо для того, чтобы осуществить дренажную систему и отмостку.
  3. Как правило, если в доме присутствуют террасы, балконы, крыльца или пристройки, они тоже размечаются и заливаются вместе с основным фундаментом, потому что плитный фундамент должен быть монолитным. Иначе, целостность стен будущего дома, Вам никто не сможет гарантировать.

Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.

  1. В случае плотных пород грунта, по разметке выкапывается котлован, как правило, около 50 см глубиной.
  2. Если на участке присутствуют очень слабые породы грунта, такие как торф, например, тогда необходимо эти слои полностью снять. Глубина такого котлована может достигать 1 метр и более.
  3. Дно выкопанного котлована необходимо выровнять по горизонту, большой точности не требуется, но все же примерно ровно должно быть.
  4. Для копки котлована необходимо нанять спецтехнику. Копать своими руками — значительно дороже и дольше. Вручную можно только выровнять дно и края, а также убрать все огрехи, которые сделает экскаватор.
  5. Если экскаватор копнет в некоторых местах глубже, чем Вам необходимо, то ни в коем случае не засыпайте эти ямы тем же грунтом, который выкапываете. Их можно засыпать только песком, который не даст усадку.
  6. В случае, когда устраивается дренажная система с отводом воды, это необходимо сразу учесть и все отводы прокопать заранее с учетом перепада высоты.

Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.

После того, как котлован готов и выровнен, начинается следующий шаг нашей инструкции по заложению плитного фундамента – устройство песчано-гравийной подушки своими руками:

  1. В выкопанный котлован засыпается песок. Песок должен быть мытый, без глины, мела, извести и других примесей, которые могут дать усадку в будущем. Он засыпается так, чтобы до поверхности грунта осталось менее 20 см, для следующего слоя. Такая песчаная подушка необходима, во-первых, для того, чтобы равномерно передать нагрузку постройки на грунт, а во-вторых – для того, под фундаментом не было пучинистого грунта, который бы пагубно воздействовал на плитный фундамент.
  2. Песок необходимо утрамбовать. Если котлован глубокий, то песок трамбуется послойно. Другими словами – каждый слой в 30-40 см необходимо утрамбовывать, и только затем насыпается следующий слой. Эта процедура нужна для того, чтобы в процессе эксплуатации дома на плитном фундаменте – он не просел.
  3. Уже на этом этапе, или даже раньше, необходимо позаботиться обо всех коммуникациях, которые будут вводиться в дом. Если электричество с газом можно будет и потом ввести, то о воде и канализации нужно будет подумать заранее.
  4. Поверх утрамбованного песка расстилается геотекстиль, либо подобный материал. Он предотвратит смешивание песка со следующим слоем – щебнем, но будет пропускать воду через себя. Так как в слое щебня будет множество пустот, и если, со временем, они заполнятся песком, то вся конструкция вместе с плитным фундаментом и домом — просядет.
  5. На геотекстиль насыпается гравийная подушка (слой гранитного щебня толщиной около 20 см). Этот слой необходим для того, чтобы вода, образуемая осадками, либо какими-то другими явлениями, не задерживалась около плиты и уходила в песок, затем распределяясь равномерно в грунт. Также, щебень необходим для еще более равномерного распределения нагрузки от фундамента и дома на грунт.
  6. Гравий должен быть распределен по песку равномерно, и так, чтобы этот слой был либо вровень с основным уровнем грунта на участке, либо чуть выше, но строго горизонтально. Горизонтальность можно проверять нивелиром, либо обычным гидроуровнем. Слой щебня также, как и песка, тщательно утрамбовывается. Если этого не сделать, то он утрамбуется сам, но позже, когда уже будет построен дом, а это может повлечь за собой неравномерную усадку и повреждения как фундамента, так и дома в целом.

Стоит отметить, что существуют различные технологии устройства плитного фундамента своими руками. Иногда песчано-гравийную подушку устраивают уже в опалубке, а между ней и краями котлована устраивается отдельная дренажная система, но в общем – получается практически одно и тоже.

В устройстве опалубки и гидроизоляции для плитного фундамента своими руками нет ничего сложного. Вот небольшая пошаговая инструкция:

  1. Следующим шагом в устройстве плитного фундамента своими руками будет установка опалубки. Она устраивается по периметру дома из досок, толщиной 50 мм. Не перепутайте, котлован был выкопан на 1 метр больше в каждую сторону, а опалубку выставляем именно по периметру дома, остальная часть будет использоваться в качестве дренажа.
  2. Опалубку необходимо выставить на высоту, равную толщине плиты, а также, с помощью шнуров и уровня, выровнять ее горизонтально. Это необходимо для того, чтобы при заливке бетона, вопрос с горизонтальностью плиты уже не возникал. Если так сделать не получится, тогда перед заливкой придется ставить метки на самой опалубке. Толщина плиты должна быть рассчитана, для легких домов она может быть меньше, для тяжелых, соответственно больше. Среднее значение толщины плиты — 20-30 см.
  3. После того, как опалубка выставлена и жестко закреплена, необходимо уложить гидроизоляционный слой. Как правило, гидроизоляция выполняется из рулонных материалов на битумной основе.
  4. Полосы гидроизоляционного материала укладываются с напуском на опалубку по всей ее высоте и свариваются между собой. Это не позволит воде и влаге из грунта проникнуть к фундаментной плите. Напуск на опалубку необходим для лучшей гидроизоляции, исключению дыр между досками, а также это позволит с легкостью разобрать опалубку после того, как бетон застынет.

Стоит отметить, что иногда под слой гидроизоляции укладывают плитный утеплитель. Как правило, это экструдированный пенополистирол (ЭППС) с высокой плотностью.

Армирование плитного фундамента выполняется только после полной укладки гидроизоляции, после армирования, монтаж гидроизоляционного слоя будет практически невозможен.

  1. Армировать плитный фундамент необходимо металлической арматурой. Диаметр рассчитывается в зависимости от нагрузки на фундамент, но, как правило, используется арматура диаметром 10-14 мм.
  2. Арматурный каркас вяжется в два ряда. Нижний ряд кладется на специальные фиксаторы, чтобы между арматурой и гидроизоляцией было 5-7см. Крючком для вязки арматуры вяжется арматурная сетка с шагом 20-25см. Материалом для связывания арматуры служит обычная вязальная проволока.
  3. Второй ряд вяжется так, чтобы после заливки бетона, арматура скрылась внутри минимум на 5 см. Оба ряда необходимо связать вертикальными стойками, выполненными из этой же арматуры. Они нужны, во-первых, для удержания верхнего ряда сетки, а во-вторых, не дадут плите расслоиться, при определенных нагрузках.
  4. Когда арматурный каркас готов, можно приступать к заливке бетона в опалубку. Бетон должен быть марки от М200 и выше. Очень часто используют марку М300. Бетон необходимо залить за один раз. Другими словами, если хотите прочный и надежный плитный фундамент – заливайте его за один день. Причем, чем меньше будут промежутки между доставкой, тем лучше. В процессе заливки, бетон желательно провибрировать промышленным вибратором.
  5. Залитую плиту необходимо выровнять по горизонту, чем она будет ровнее, тем проще будет потом, в процессе возведения стен и устройства полов. Выравнивается плитный фундамент правилом, либо ровной рейкой или доской.
  6. После того, как бетон залит и выровнен, ему необходимо отстоятся 28 суток, до полного отвердевания. Идеальные условия для процесса затвердевания бетона – +20оС, а также влажность около 80%. Поэтому, если на улице жарко, то необходимо на следующий день его пролить водой и накрыть пленкой, которая не даст влаге быстро испариться. В зимний период – необходимо позаботиться о прогреве бетона.

Стоит отметить, если залитый плитный фундамент оставляете на долго, а особенно на целую зиму без крыши, необходимо позаботиться о его «консервации», т.е. укрыть так, чтобы исключить попадание осадков на него.

  1. Если у Вас на участке болотистый грунт, то любой фундамент, в том числе и плитный, необходимо обеспечить надежной дренажной системой. Она будет способствовать отведению воды из под него, улучшая тем самым поведение фундамента на грунте.
  2. Не слушайте тех, кто говорит, что для плиты достаточно одного ряда арматурной сетки. Для того, чтобы фундамент был надежным, необходимо связать два ряда, один выше основания на 5-7 см, а второй, соответственно, ниже верхней плоскости плиты на те же 5-7см.
  3. Арматуру необходимо связать так надежно, чтобы при заливке и давлении на нее текучего бетона, она оставалась на своем месте, смещения не допустимы.
  4. При расчетах, покупайте все всегда с запасом. Нехватка любого материала может остановить процесс строительства на день и даже дольше.
  5. Не нагружайте фундамент до его полного затвердевания (28 суток). Это может привести к неисправимым последствиям.
  6. При объеме бетона более 2-3 метров кубических, приготовление его своими руками за один день — трудновыполнимая задача. Поэтому лучше использовать покупной бетон, там и качество будет выше.

Источник: http://postroj-sam.ru/fundament-doma/plitnyj-fundament-svoimi-rukami-poshagovaya-instruktsiya-sovety-foto.html

Монолитная плита фундамент своими руками. Пошаговые фото

Монолитная плита фундамента – гораздо более крепкая и надежная конструкция для постройки основания под собственный частный дом, баню или дачу, чем другие виды фундамента. Обустроить его проще, правда, строители нередко просят за это цену, практически равную трети от цены строительства всего дома.

Монолитная плита под гараж, дом или баню – это один из видов фундамента, который используют для обустройства основания под постройку на земле с близким пролеганием грунтовых вод, на неустойчивых песчаных и пучинистых грунтах. А построить монолитную плиту фундамента, технология создания которой проста до невозможности, можно и своими руками. Но при этом нужно строго следовать чертежу.

Такая подушка из крепкого бетона сможет защитить подвал и цокольный этаж дома от затопления, сырости и влаги. К ее преимуществам относят:

  • устойчивость к влажности и воде;
  • возможность установить фундамент в местности с высоким уровнем грунтовых вод;
  • прочность и способность переносить высокую статическую нагрузку;
  • устойчивость к смещению грунта, осадкам, перепадам температур и промерзанию;
  • возможность возвести здание в краткие сроки;
  • низкую стоимость;
  • возможность залить фундамент любой формы и размера;
  • простоту отделки.

Для неустойчивых грунтов монолитная плита фундамент своими руками- самое надежное решение, но потребует очень больших трудовых и финансовых затрат

Недостатками монолитного фундамента называют:

  • низкие показатели теплоизоляции – при высокой способности бетона проводить температуру и аналогичных свойствах металлической арматуры бетонный фундамент требует обязательного утепления;
  • высокая стоимость фундамента при выполнении работ наемными рабочими.

Существуют следующие разновидности плиточного фундамента:

  • простой – бетонная плита с арматурой на песчаной подушке;
  • бетон, под которым находится слой щебня, пенокомплекс, гидроизоляция и песок;
  • гидроизолированный – под слоем бетона расположен слой гидроизолирующей пленки, а следом слой песка;
  • с геотекстилем, который представляет собой слой бетона с арматурой, гидроизоляционный слой, бетонную подготовку, геотекстиль и утрамбованный песок;
  • с пенополистиролом – на грунт кладут песчаную подушку, геотекстиль, щебень, бетонную подготовку, гидроизоляцию, полистирол и пленку, бетонную плиту.

Строительство фундамента самостоятельно, пошаговая инструкция

Легко и просто делается монолитная плита фундамента своими руками – пошаговые фото и технология расскажут, что и как нужно сделать! Сам процесс работы разбивается на несколько этапов.

Подготовительный этап

На этапе подготовки нужно привести в порядок грунт и собрать нужный инструмент, а именно:

  • несколько лопат совкового типа;
  • уровень, разметочный шнур;
  • ребристую арматуру и проволоку для ее связывания;
  • цемент, щебень, песок;
  • материалы для строительства опалубки (доски, крепежи).

Подготовка территории под укладку начинается с расчета толщины монолитной плиты фундамента, которая будет находиться, в среднем, в пределах 15-40 см и зависеть от земли, веса конструкции здания. Для заливки фундамента подбирают бетон м-300 – м-400 с характеристиками:

  • подвижность материала – П 3;
  • стойкость к промерзанию – не менее F200;
  • водонепроницаемость – не менее W4.

Затем участок очищают от верхнего слоя земли с травой, кустами и прочим с помощью бульдозера или своими руками.

Роем котлован

Объем земляных работ под фундаментную плиту настолько велик, что вручную его лучше и не делать

Рассчитав размер котлована, к нему прибавляют около 1 метра с каждой стороны, чтобы было удобнее класть опалубку.

Средняя глубина котлована составляет около полутора метров: глинистый слой земли вынимают, а вместо него кладут песок или гравий.

Выравнивание поверхности осуществляют только строительным уровнем, избегая малейших уклонов, которые в будущем легко и быстро полностью разрушат весь фундамент.

Установка опалубки своими руками

Для обустройства монолитной плиты перекрытия своими руками нужно установить опалубку, взяв для этого доски, толщина которых будет не менее 2,5 см, не учитывая укосов.

Опалубку монтируют по периметру вырытого котлована вместе с опорками с внешней стороны, после чего проверяют прочность е

Последние новости Английский План урока ESL по нанотехнологиям

Ученые создали самый маленький из когда-либо созданных электродвигателей. Это подвиг научного гения, который большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского университета Тафтса создали двигатель из единственной молекулы шириной всего в одну миллиардную метра. Доктор Сайкс зарегистрирован в Книге рекордов Гиннеса, чтобы его мотор был признан самым маленьким в истории. Нынешний мировой рекордсмен — нанотрубка длиной 200 нанометров, сделанная из углерода.Создание доктора Сайкса невероятно в 200 раз меньше. Естественно, исследователи надеются, что их творение найдет применение человечеству. Он будет использоваться для питания самых крошечных машин, когда-либо построенных, и будет использоваться врачами в области нанохирургии и роботизированной хирургии.

Это первый электромотор, сделанный из одной молекулы. Ученые могут заставить молекулы преобразовывать энергию света и химические реакции в движение, но изобретение доктора Сайкса — первое, что классифицируется как двигатель — то, что может непрерывно генерировать энергию.За устройством Сайкса стоит некая ошеломляющая наука. Комбинация химикатов и металлов создает крохотный мотор, который вращается 50 раз в секунду. Доктор Сайкс был воодушевлен будущим своего открытия, говоря: «Следующее, что нужно сделать, — это заставить объект выполнять работу, которую мы можем измерить, — [связать] ее с другими молекулами, выстраивая их в ряд, чтобы они как миниатюрные зубчатые колеса ».

1. НАНОТЕХНОЛОГИИ: Прогуляйтесь по классу и поговорите с другими студентами о нанотехнологиях.Часто меняйте партнеров.

2. ЧАТ: В парах / группах решите, какие из этих тем или слов из статьи наиболее интересны, а какие самые скучные.

ученые / гений / молекулы / миллиардный / мировой рекордсмен / углерод / хирургия / электродвигатель / преобразование энергии / химические реакции / ошеломляющие / миниатюрные

Обсудите в чате понравившиеся темы.Часто меняйте темы и партнеров.

3. NANO-: Что мы могли сделать с этими наноразмерными штуками? Заполните эту таблицу вместе со своим партнером (-ами). Поменяйте партнеров и поделитесь тем, что написали. Измени и снова поделись.

Хорошая идея (почему / нет)?

Использует

Камера

Яблоки

Телевидение

Диктофоны

Деньги

Медицина

4.НАУКА: Студенты A твердо убеждены, что ученые однажды решат все мировые проблемы; Студенты B абсолютно уверены, что не пойдут. Снова поменяйте партнеров и расскажите о своих разговорах.

5. НАНО-ДВИГАТЕЛЬ: Как лучше всего его использовать? Оцените их и поделитесь своим рейтингом со своим партнером. Ставьте лучшее на первое место. Смените партнеров и снова поделитесь своим рейтингом.

  • Хирургия
  • Более мощные компьютеры
  • Оружие
  • Миниатюризация хозяйственных товаров
  • Космические путешествия
  • Электронная коммерция и покупки
  • Транспорт
  • Роботы

6.ГЕНИЙ: Потратьте одну минуту на то, чтобы записать все слова, которые у вас ассоциируются со словом «гений». Поделитесь своими словами с партнером (-ами) и поговорите о них. Вместе разделите слова на разные категории.



ПЕРЕД ЧТЕНИЕМ / ПРОСЛУШИВАНИЕМ

1. ВЕРНО / НЕВЕРНО: Прочтите заголовок. Угадайте, истинны ли a-h ниже (T) или ложь (F).

а.

Ученые создали второй по размерам двигатель из когда-либо изобретенных.

Т / Ф

г.

Двигатель был сделан из одной молекулы.

Т / Ф

г.

Молекула в двигателе имеет ширину одну миллионную метра.

Т / Ф

г.

Двигатель в 200 раз меньше, чем у нынешнего мирового рекордсмена.

Т / Ф

e.

Ученые также могут заставить молекулы создавать движение с помощью света.

Т / Ф

ф.

Создание

Сайкса — третье устройство на основе молекулы, которое будет принято в качестве двигателя.

Т / Ф

г.

Мотор молекулы доктора Сайкса вращается со скоростью 50 раз в секунду.

Т / Ф

ч.

Затем доктор Сайкс изготовит зубчатые колеса для самых маленьких в мире часов.

Т / Ф

2. СООТВЕТСТВИЕ СИНОНИМУ: Сопоставьте следующие синонимы из статьи.

1.

создано

а.

преобразование

2

признано

г.

заявки

3.

текущий

г.

крошечный

4.

использует

г.

принято

5.

хирургия

e.

сделано

6.

одноместный

ф.

подключение

7.

преобразовать

г.

настоящее время

8.

классифицировано

ч.

операций

9.

миниатюрный

и.

с маркировкой

10.

ссылка

Дж.

подошва

3. ФРАЗОВОЕ СООТВЕТСТВИЕ: (Иногда возможен более чем один выбор.)

1.

самый маленький электрический

а.

за устройством Сайкса

2

подвиг науки

г.

рекордсмен

3.

— всего одна миллиардная от

г.

самые маленькие машинки

4.

Текущий мир —

г.

его открытия

5.

используется для питания

e.

гений

6.

химическая

ф.

диски

7.

немного ошеломляющей науки

г.

двигатель когда-либо созданный

8.

с нетерпением ждут будущего

ч.

друг к другу

9.

выстраивая их в очередь

и.

метр шириной

10.

они как миниатюрные винтики-

Дж.

реакции



ВО ВРЕМЯ ЧТЕНИЯ / СЛУШАНИЯ

ЗАПОЛНИТЬ ПРОБЕЛ: Вставьте слова в пропуски в тексте.

Ученые создали самый маленький электродвигатель (1) из созданных ____________. Это научный (2) ____________ подвиг, который большинство из нас даже не смогли бы понять. Доктор Чарльз Сайкс и его команда из американского Университета Тафтса создали двигатель из одной молекулы (3) шириной ____________ миллиардной метра. Доктор Сайкс занесен (4) ____________ в Книгу рекордов Гиннеса, и его мотор признан самым маленьким в истории. Текущий мировой рекорд (5) ____________ — это нанотрубка длиной 200 нанометров, сделанная из углерода.Создание доктора Сайкса в (6) ____________ раз меньше. Естественно, исследователи надеются, что их творение пригодится для (7) ____________. Он будет использоваться для питания самых крошечных машин, когда-либо построенных, и будет использоваться врачами в области нанохирургии и (8) ____________ хирургии.

контакт
человечество
гений
робот
держатель
когда-либо
просто
9 невероятно

03

Это первый электродвигатель, сделанный из одной молекулы.Ученые могут превращать молекулы (9) ____________ в энергию из света и химическую (10) ____________ в движение, но изобретение доктора Сайкса — первое, (11) ____________ как двигатель — то, что может непрерывно генерировать энергию. За устройством Сайкса стоит некая (12) ____________ — непостижимая наука. Комбинация химикатов и металлов производит крохотный двигатель, который (13) ____________ 50 раз в секунду. Доктор Сайкс был взволнован будущим своего (14) ____________, говоря: «Следующее, что нужно сделать, — это заставить вещь делать ту работу, которую мы можем (15) ____________ — [связать] ее с другими молекулами, выстраивая их в ряд. рядом друг с другом, так что они похожи на миниатюрные (16) ____________- колеса.”

открытие
классифицировано
вращает
конвертировать
cog
реакции
измерять
ум

ПРОСЛУШИВАНИЕ — Слушайте и заполняйте пробелы

Ученые создали самый маленький из когда-либо созданных электродвигателей._______________________ гений, которого большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского университета Тафтса создали двигатель из единственной молекулы шириной _______________________ метра. Доктор Сайкс записан в Книгу рекордов Гиннеса как _______________________ как самый маленький из когда-либо существовавших. Нынешний мировой рекордсмен — нанотрубка длиной 200 нанометров, сделанная из углерода. Создание доктора Сайкса — это _______________________. Естественно, исследователи надеются, что их творение _______________________.Он будет использоваться для питания самых крошечных машин, когда-либо построенных, и будет использоваться врачами в _______________________ хирургии.

Это первый электродвигатель, содержащий _______________________ молекулу. Ученые могут превращать молекулы _______________________ и химические реакции в движение, но изобретение доктора Сайкса — первое, что классифицируется как двигатель — то, что может _______________________. За устройством Сайкса стоит некая ошеломляющая наука. Комбинация химикатов и металлов производит _______________________ 50 раз в секунду.Доктор Сайкс был взволнован будущим своего открытия, говоря: «Следующее, что нужно сделать, — это заставить вещь делать работу _______________________ — [связать] ее с другими молекулами, выстраивая их в ряд так, чтобы они _______________________ . »



ПОСЛЕ ЧТЕНИЯ / ПРОСЛУШИВАНИЯ

1. ПОИСК СЛОВ: Поищите в своем словаре / компьютере словосочетания, другие значения, информацию, синонимы… для слов «электрический» и «двигатель».

  • Поделитесь своими выводами с партнерами.
  • Задавайте вопросы, используя найденные слова.
  • Задайте вопросы партнеру / группе.

2. ВОПРОСЫ ПО СТАТЬЕ: Вернитесь к статье и запишите несколько вопросов, которые вы хотели бы задать классу по тексту.

  • Поделитесь своими вопросами с одноклассниками / группами.
  • Задайте вопросы партнеру / группе.

3. ЗАПОЛНЕНИЕ ПРОБЕЛОВ: В парах / группах сравните свои ответы на это упражнение. Проверить ответы. Обсудите слова из упражнения. Были ли они новыми, интересными, заслуживающими изучения…?

4. СЛОВАРЬ: Обведите слова, которые вы не понимаете. В группах объединяйте неизвестные слова и используйте словари, чтобы найти их значения.

5. ПРОВЕРЬТЕ ДРУГА: Посмотрите на слова ниже. Вместе со своим партнером попробуйте вспомнить, как они использовались в тексте:

  • подвиг
  • команда
  • всего
  • карбон
  • 200
  • построено
  • раз
  • конвертировать
  • классифицировано
  • 50
  • мера
  • колеса

НАНОТЕХНОЛОГИЧЕСКОЕ ОБСЛЕДОВАНИЕ СТУДЕНТОВ

Напишите в таблице пять ХОРОШИХ вопросов о нанотехнологиях.Делайте это парами. Каждый студент должен написать вопросы на собственном листе бумаги.

Когда вы закончите, опросите других студентов. Запишите их ответы.

СТУДЕНТ 1

_____________

СТУДЕНТ 2

_____________

СТУДЕНТ 3

_____________

Q.1.

Q.2.

Q.3.

Q.4.

Q.5.

  • Теперь вернитесь к своему первоначальному партнеру, поделитесь и расскажите о том, что вы узнали. Часто меняйте партнеров.
  • Сделайте мини-презентации для других групп о своих выводах.

ОБСУЖДЕНИЕ НАНОТЕХНОЛОГИИ

ВОПРОСЫ СТУДЕНТА A (Не показывайте их студенту B)

а)

Что вы подумали, когда прочитали заголовок?

б)

Что приходит на ум, когда вы слышите слово «нанотехнология»?

в)

Что вы думаете о прочитанном?

г)

Считаете ли вы, что молекулярный мотор — это подвиг научного гения?

д)

Как, по вашему мнению, ученые могут работать и создавать объекты шириной в одну миллиардную метра?

е)

Что такое нанотехнологии? Вы знаете примеры этого

г)

Как вы думаете, какое применение двигатель будет иметь человечеству?

ч)

Как вы думаете, когда нанотехнологии будут широко использоваться в нашей жизни?

и)

Как нанотехнологии могут помочь медицине?

к)

Как вы думаете, почему люди интересуются нанотехнологиями?

———————————————— ——————————

ВОПРОСЫ УЧАЩИХСЯ B (Не показывайте их ученику A)

а)

Вам понравилась эта статья?

б)

Какие три прилагательных вы бы использовали для описания этой статьи?

в)

Как может из одной молекулы образоваться двигатель?

г)

Что придумали бы изобретатели первых двигателей более ста лет назад о нанотехнологическом двигателе?

д)

Что вам кажется ошеломляющим?

е)

Что бы вы хотели, чтобы нанотехнологии (технология будущего) делали?

г)

Как вы думаете, возможно ли получить меньше нано?

ч)

Как нанотехнология может изменить такие вещи, как компьютеры и iPad?

и)

Насколько вы воодушевлены будущим?

к)

Какие вопросы вы хотели бы задать доктору?Чарльз Сайкс?

ЯЗЫК — МНОЖЕСТВЕННЫЙ ВЫБОР

Ученые создали самый маленький из когда-либо созданных электродвигателей. Это (1) ____ научного гения, которого большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского университета Тафтса создали двигатель из единственной молекулы (2) шириной ____ миллиардной метра. Доктор Сайкс (3) ____ вошел в Книгу рекордов Гиннеса, чтобы его мотор был признан самым маленьким в истории.Текущий мировой рекордсмен — нанотрубка размером 200 нанометров (4) ____, сделанная из углерода. Создание доктора Сайкса невероятно в 200 раз меньше. Естественно, исследователи надеются, что их творение пригодится для (5) ____. Он будет использоваться для (6) ____ самых крошечных машин, когда-либо построенных, и будет использоваться врачами в области нанохирургии и роботизированной хирургии.

Это первый электродвигатель, сделанный из одной молекулы. Ученые могут превращать молекулы (7) ____ энергии из света и химических реакций в движение, но изобретение доктора Сайкса — первое, (8) ____ как двигатель — то, что может непрерывно генерировать энергию.За устройством Сайкса стоит (9) ошеломляющая наука. Комбинация (10) ____ химикатов и металлов дает крохотный двигатель, который вращается 50 раз в секунду. Доктор Сайкс был взволнован будущим своего открытия: (11) ____: «Следующее, что нужно сделать, — это заставить объект выполнять работу, которую мы можем измерить, — [связать] ее с другими молекулами, выстраивая их (12) ____ рядом друг с другом, так что они похожи на миниатюрные зубчатые колеса «.

Вставьте правильные слова из таблицы ниже в вышеупомянутой статье.

1.

(а)

футов

(б)

фут

(в)

судьба

(г)

подвиг

2.

(а)

только

(б)

правый

(в)

всего

(г)

т.

3.

(а)

в

(б)

из

(в)

из

(г)

по

4.

(а)

длинный

(б)

длина

(в)

самый длинный

(г)

длинный

5.

(а)

мужчин

(б)

человек

(в)

человечество

(г)

ср

6.

(а)

энергия

(б)

электрический

(в)

фонд

(г)

мощность

7.

(а)

вернуться

(б)

преобразовать

(в)

инверт

(г)

диверта

8.

(а)

классифицировано

(б)

с застежкой

(в)

столкнулись

(г)

рухнул

9.

(а)

мозг

(б)

ум

(в)

голова

(г)

череп

10.

(а)

по

(б)

в

(в)

из

(г)

по

11.

(а)

, говоря

(б)

сказал

(в)

говорит

(г)

скажем

12.

(а)

вниз

(б)

более

(в)

из

(г)

вверх



ПИСЬМО

Напишите о нанотехнологиях за 10 минут.Исправьте бумагу вашего партнера.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

ДОМАШНИЕ РАБОТЫ

1.РАСШИРЕНИЕ СЛОВАРНОГО ЗАПАСА: Выберите несколько слов из текста. Используйте словарь или поле поиска Google (или другую поисковую систему), чтобы создать больше ассоциаций / сочетаний каждого слова.

2. ИНТЕРНЕТ: Поищите в Интернете и узнайте больше о нанотехнологическом устройстве доктора Сайкса. Поделитесь тем, что вы узнали, со своим партнером (-ами) на следующем уроке.

3. НАНОТЕХНОЛОГИИ: Сделайте плакат о нанотехнологиях. Покажите свою работу одноклассникам на следующем уроке.У всех вас были похожие вещи?

4. МОТОР: Напишите статью в журнал о нанотехнологическом двигателе. Включите воображаемые интервью с учеными, которым это нравится.

Прочтите то, что вы написали одноклассникам на следующем уроке. Запишите любые новые слова и выражения, которые вы слышите от своего партнера (ов).

5. ПИСЬМО: Написать письмо специалисту по нанотехнологиям. Задайте ему / ей три вопроса о нанотехнологиях.Предложите ему / ей три идеи, что делать дальше. Прочтите свое письмо партнеру (-ам) на следующем уроке. Ваш партнер (ы) ответит на ваши вопросы.




ОТВЕТОВ

ВЕРНО / НЕВЕРНО:

а.

Ф

г.

т

г.

Ф

г.

т

e.

т

ф.

Ф

г.

т

ч.

Ф

SYNONYM MATCH:

1.

создано

а.

сделано

2

признано

г.

принято

3.

текущий

г.

настоящее время

4.

использует

г.

заявки

5.

хирургия

e.

операций

6.

одноместный

ф.

подошва

7.

преобразовать

г.

преобразование

8.

классифицировано

ч.

с маркировкой

9.

миниатюрный

и.

крошечный

10.

ссылка

Дж.

подключение

ФРАЗОВЫЙ СООТВЕТСТВИЕ:

1.

самый маленький электрический

а.

двигатель когда-либо созданный

2

подвиг науки

г.

гений

3.

— всего одна миллиардная от

г.

метр шириной

4.

Текущий мир —

г.

рекордсмен

5.

используется для питания

e.

самые маленькие машинки

6.

химическая

ф.

реакции

7.

немного ошеломляющей науки

г.

за устройством Сайкса

8.

с нетерпением ждут будущего

ч.

его открытия

9.

выстраивая их в очередь

и.

друг к другу

10.

они как миниатюрные винтики-

Дж.

диски

ЗАПОЛНИТЬ ПРОЗОР:

Ученые создали электродвигатель размером с молекулу

Ученые создали самый маленький электродвигатель (1) из когда-либо созданных . Это подвиг научного (2) гения , который большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского Университета Тафтса создали двигатель из одной молекулы (3) шириной всего миллиардных метра.Доктор Сайкс находится в (4) , контактирует с Книгой рекордов Гиннеса, чтобы его мотор был признан самым маленьким в истории. Текущий мировой рекорд (5) Держатель — это нанотрубка длиной 200 нанометров, сделанная из углерода. Создание доктора Сайкса — это (6) невероятных в 200 раз меньше. Естественно, исследователи надеются, что их творение пригодится (7) человечеству . Он будет использоваться для питания самых крошечных машин, когда-либо построенных, и будет использоваться врачами в области нанохирургии и (8) роботизированной хирургии .

Это первый электродвигатель, сделанный из одной молекулы. Ученые могут заставить молекулы (9) преобразовывать энергии из света и химических (10) реакций в движение, но изобретение доктора Сайкса — первое, (11) классифицировано как двигатель — то, что может непрерывно генерировать энергию. . За устройством Сайкса стоит некая (12) mind — ошеломляющая наука. Комбинация химикатов и металлов производит крохотный двигатель, который (13) вращается 50 раз в секунду.Доктор Сайкс был взволнован будущим своего (14) открытия , говоря: «Следующее, что нужно сделать, — это заставить устройство выполнять работу, которую мы можем (15) измерить — чтобы [связать] это с другими молекулами. , выстраивая их рядом друг с другом, так что они похожи на миниатюрные (16) cog — колеса ».

ЯЗЫК

1 — д

2 — с

3 — б

4 — а

5 — с

6 — д

7 — б

8 — а

9 — б

10 — с

11 — а

12 — д

В чем разница между монолитным фундаментом и фундаментным фундаментом?

Два типа фундамента, которые обычно используются строителями домов, — это монолитные плиты и стволовые стены, которые сильно различаются по способу строительства и установки.Вот посмотрите на их характеристики и на то, чем они отличаются друг от друга.

Плиты монолитные

Монолитные плиты изготавливаются путем однократной заливки бетона. Монолитные плиты обычно имеют глубину 4 дюйма и имеют утолщенные края по периметру и большие участки под несущими стенами. При строительстве на уплотненной почве важно, чтобы плиты располагались на высоте не менее 6 дюймов над землей.

Монолитные плиты могут использоваться для большинства типов зданий в теплых и тропических регионах.Однако в холодном климате они используются только в отдельных внешних конструкциях, таких как гаражи и сараи. Основные преимущества использования монолитных плит следующие:

  • Плиты могут быть очень прочными, особенно после добавления стальной и волокнистой сетки.
  • Их можно построить в более короткие сроки по сравнению с другими фондами.
  • С добавлением пост-натяжения их можно использовать в грунтах, содержащих плохое качество, рыхлую или экспансивную (глинистую) почву.
  • Их можно легко использовать на твердой почве без необходимости сначала выкапывать почву.
  • Плиты имеют однородную консистенцию и равномерную стабильность.

Стеновые стволы (предпочитаемые компанией Cogdill Builders of Florida)

Стеновые стены — это конструкции, которые используются для соединения фундамента здания со стенами. Преимущественно построенные бетонные опоры с каменными стенами, они возвышаются над уровнем земли, чтобы обеспечить приподнятую платформу для размещения строительной плиты. Конструкции требуют трех компонентов для их строительства — заливной плиты, фундаментной стены и раздвижной опоры.

Чтобы построить стену-ствол, первым делом нужно расчистить участок. Затем уплотняем земляное полотно, роем и заливаем фундамент, а затем устанавливаем кладку фундаментной стены. Затем фундамент заливается конструкционным песком и уплотняется. Затем плита здания заливается в фундаментную стену и уплотняется внутренняя поверхность. Преимущества этого типа фундамента:

  • Стенки-стволы подходят для участков с уклоном, поскольку они могут быть построены на разной высоте, чтобы соответствовать разным отметкам земли на участке.
  • Они могут придать вашему дому более высокий вид, поскольку расстояние до пола между плитой и окружающей землей может быть увеличено или уменьшено по желанию.
  • Плита может быть увеличена по высоте, чтобы позволить дренаж любых септических систем самотеком, а не механическим подъемником.

Свяжитесь с Майком Когдиллом сегодня, чтобы обсудить предпочтительные методы строительства фундамента для вашего индивидуального дома.

Бесплатная загрузка электронных книг для поиска!

Все…Категории и теги электронных книг


Автор / ВремяНедавно просмотренных электронных книг:

  1. 11: 44Backup4all Professional 5.0 Build 455
  2. 11: 44Space 2020 HDRip XviD AC3-EVO
  3. 11:44 Мастерство миссии: раскрытие 100-летнего секрета лидерства (Управление для профессионалов)
  4. 11:44 Мастерство миссии: раскрытие 100 лет Старый секрет лидерства (менеджмент для профессионалов)
  5. 11:44 Мастерство выполнения миссии: раскрытие 100-летнего секрета лидерства (менеджмент для профессионалов)
  6. 11: 44 Мастерство миссии: раскрытие 100-летнего секрета лидерства (менеджмент для профессионалов)
  7. 11: 44 Программа для создания эскизов 5.0.0 (Win / macOS)
  8. 11: 44WireframeSketcher 5.0.0 (Win / macOS)
  9. 11:44 Архитектор структуры историй: Руководство писателя по созданию драматических ситуаций и привлекательных персонажей
  10. 11: 44 Мастерство миссии: выявление 100-летнего лидерства Secret (Management for Professionals)

Читатели10 лучших электронных книг:

  1. 4712150GB электронные книги, mp3, видео и игры скачать бесплатно!
  2. 3668Скачать бесплатно электронные книги, MP3, видео и игры!
  3. 3500 [share_ebook] PLEX, Руководство: ваши медиа, в стиле
  4. 3479Global Finance Бесплатная подписка
  5. 3058A Руководство по продуктивности Computer Geek, Free Makeuseof.com eBook
  6. 3055Oracle Magazine, бесплатная подписка на Oracle Magazine
  7. 2287 [share_ebook] Политика и процедуры информационной безопасности: Справочник для практиков, второе издание
  8. 1977 Серия тренингов Apple Pro: Aperture 1.5
  9. 1839 Контрактная переписка для архитекторов и менеджеров проектов
  10. Искусство любви
  11. 2047 БЕСПЛАТНОЕ управление безопасностью Linux и усиление защиты в течение ограниченного времени

СообщенийЛучшие пользователи:

  1. 444262luongquocchinh 273096nokia241186
  2. 176868manhneovn 171658everest555
  3. 88267voska89 66290BaDshaH786
  4. 52722LoriYagami89 50236pherick
  5. 44253books_lover 43803Germany2020

Последние PostsActive пользователей:

  1. 492Jockerss
  2. 321nokia241186
  3. 44LoriYagami89
  4. 400nelovee
  5. 32Emperor2K11
  6. 19Dl4ever
  7. 17MeGusta
  8. 158158 9BaDBa 9169 9168 9167
    1. 2020-11-23 Командная строка Linux и Библия сценариев оболочки Ричард Блюм Кристин Бреснахан
    2. 2020-11-23 Ubuntu 20.04.1 Руководство пользователя
    3. 2020-11-23 Ямайка — Lonely Planet
    4. 2020-11-23 Изучите R для прикладной статистики с помощью регрессий и статистики визуализации данных …
    5. 2020-11-23 Колдовство и народные верования в эпоху Просвещения: Шотландия , 1670 1740
    6. 2020-11-23Форель и лосось из Северной Америки
    7. 2020-11-23Обучение с помощью Zoom: пошаговое руководство для учителей и начинающих по обучению с использованием Zoom
    8. 2020-11-23Продуктивный выпускник Писатель-студент: Как управлять своим временем, процессом и энергией, чтобы написать свое исследовательское предложение, тезис
    9. 2020-11-23Римская религия
    10. 2020-11-23Физика Звездных войн: наука за далекой-далекой галактикой
    11. 2020-11-23Самодисциплина: как развить твердость, безжалостную силу воли и невероятную психологическую стойкость
    12. 2020-11-23Ebook Как написать бизнес-план Nolo
    13. 2020-11-23Cosmopolitan 06 2009 Usa
    14. 2020-11-23Calculus демистифицировал самообучающее руководство
    15. 2020-11-23Английская литература 1
    16. 2020-11-23Bmc Be A Successfull Consultant Insider Руководство по настройке и запуску консультационной службы
    17. 2020-11-23Sex Различия при сердечных заболеваниях
    18. 2020-11-23Качественный запрос и глобальные кризисы
    19. 2020-11-23Trading für Dummies, 2.Auflage
    20. 2020-11-23Рецепты хлебопечки для начинающих: лучшие рецепты хлеба для приготовления хлеба ручной работы с любой хлебопечкой
    21. 2020-11-23 Энциклопедия советов по коммерческой недвижимости
    22. 2020-11-23Sarajevo’s Holiday Inn on передовая линия политики и войны
    23. 2020-11-23Полное руководство по изучению языка
    24. 2020-11-23Reveries 2018 WEBRip x264-ION10
    25. 2020-11-23 Рост гибридного политического ислама в Турции: истоки и консолидация JDP
    26. 2020-11-23 Wiley Publishing 2004 Frommer S Beijing 3rd Edition Isbn 076453873x 252s
    27. 2020-11-23The Dow Theory Today
    28. 2020-11-23Проекты STEAM: наблюдения, эксперименты и презентации с использованием науки, технологий и инженерии , Искусство и математика
    29. 2020-11-23The Favor 1994 1080p WEBRip x265-RARBG
    30. 2020-11-23 Start Mushrooming: The Reliable Way to Forage, 2nd Edition

    Еще электронные книги…

    45357 страниц, всего 4535652 электронных книг, список всех страниц->

    Рекомендовать Ebookee

    Другие категории

    Электронная почта Подписаться

    Лента и закладка

    Рекламные ссылки

    Мы рекомендуем

    Как создать теоретическую основу для вашего исследования

    • часто задаваемые вопросы
    • О нас
      • Наши редакторы
      • Применить как редактор
      • Команда
      • Вакансий
      • Контакт
    • Мой аккаунт
      • Заказы
      • Загрузить
      • Реквизиты счета
      • Выход
    • Мой аккаунт
      • Обзор
      • Наличие
      • Информационный пакет
      • Реквизиты счета
      • Выход
    • Админ
    • Авторизоваться
    • Поиск
    • Корректура и редактирование
        • Диссертация
        • Кандидатская диссертация
        • Очерк
        • Бумага
        • Личное заявление
        • Редактирование APA
        • испанский, французский или немецкий
        • О наших услугах
        • Наши услуги
        • Пример редактирования
        • Тарифы
        • Как это работает
        • Наши редакторы
        • Гарантия счастья
    • Проверка на плагиат
    • Инструменты цитирования
        • Генератор цитирования APA
        • Генератор цитирования MLA
        • Citation Checker Новый
        • Цитирование Редактирование
        • Руководства по стилю цитирования
        • Со ссылкой на источники
        • Стиль APA
        • MLA Стиль
        • Чикаго Стиль
    • База знаний
      • Все статьи
      • Языковые правила
      • Академическое письмо
      • Научно-исследовательский процесс
      • Методы исследования
      • Структура диссертации
      • Научная статья
      • Эссе
      • Плагиат
    • Вычитка и редактирование
    • Проверка на плагиат
    • Инструменты цитирования
    • База знаний
    • часто задаваемые вопросы
    • О нас
    • Мой аккаунт
    • Мой аккаунт
    .

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
