Как армировать ростверк свайного фундамента: Армирование ростверка свайного фундамента + схема, чертеж

Содержание

чертеж, схема, отличие от работы с монолитным, ленточным, расчет количества материалов, технология и этапы монтажа

Армирование – важный технологический этап при строительстве ростверка свайного фундамента.

При этом используют металлопрокат установленного качества, а в конструировании следуют технологии, описанной в нормативной документации к проектированию железобетонных оснований.

Рассмотрим в статье все особенности армирования свайного основания, нужен ли чертеж и для чего, в чем отличия от процедуры при монолитном плитном фундаменте, а также технологию и этапы монтажа.

Особенности процесса

Ростверк представляет собой верхнюю часть опорной конструкции, которая объединяет между собой сваи. Благодаря обвязке фундамент становится жестче и увеличивается его устойчивость по отношению к опрокидывающим нагрузкам.

По материалу изготовления ростверк может быть:

  • деревянным;
  • металлическим;
  • железобетонным.

Последний вариант выгодно отличается повышенной несущей способностью и может быть использован для строительства жилых многоэтажных домой и других тяжеловесных конструкций.

Необходимость в армировании ленты обусловлена тем, что сам по себе бетон как материал подвержен изгибающим и растягивающим силам, которые могут стать причиной разрушения основания.

Армированный каркас внутри монолитной ленты ростверка свайного фундамента принимает на себя нагрузки, тем самым увеличивая надежность фундамента и обеспечивая сохранение его эксплуатационных характеристик в процессе использования. Такую же функцию выполняет армокаркас для столбчатых, буронабивных и железобетонных свай.

Зачем делать чертеж?

Во всех деталях разработанный чертеж ростверка свайного основания позволяет:

  • определить потребность в стальных прутьях для армокаркаса;
  • собрать силовую конструкцию в соответствии с нормативными требованиями.

Графическая схема отображает следующую информацию:

  • размеры силовой конструкции;
  • диаметр стальных прутьев;
  • профиль сечения стержней;
  • шаг между перемычками;
  • интервал между арматурными поясами;
  • конструктивные особенности каркаса.

Имея перед собой чертеж, застройщик может без труда рассчитать необходимое количество прутьев и перемычек для создания армирующего каркаса, подобрать сортамент арматуры, высчитать вес прутков для заказа и, как следствие, добавить соответствующую статью расхода в общую смету.

Как выбрать арматуру?

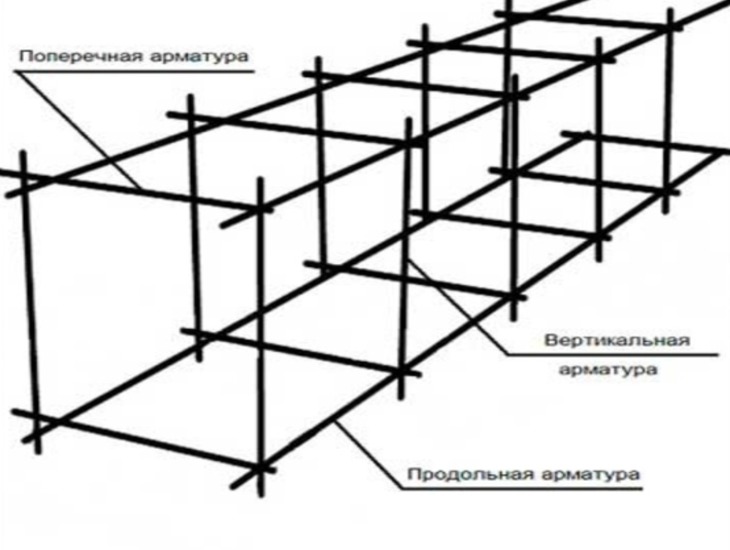

Армирующий каркас представляет собой пространственную конструкцию, которая состоит из верхнего и нижнего продольных поясов, соединенных между собой поперечными прутками.

Для изготовления продольных поясов используют рифленую арматуру класса A-III с сечением 13-16 мм.

В последнее время широко используются композитная арматура с напылением из песка, которая отличается более высокими прочностными характеристиками по сравнению с металлом, а также устойчивостью к коррозионным процессам.

Соединение конструкции может быть выполнено по двум технологиям:

  1. Поперечные перемычки присоединяются путем вязки или сварки к продольным поясам под углом 90о. В этом случае для прутков необходимо использовать стальные стержни такого же типоразмера, что и при обустройстве пояса. Схема такой конструкции:
  2. Перемычки имеют выгнутую в хомуты форму
    , благодаря чему система арматурных прутьев соединяется в единую конструкцию. В этом случае используются гладкие стальные пруты класса A-II с диаметром сечения от 8 до 10 мм. Композитная арматура не подлежит гибке, поэтому не подходит для изготовления хомутов. Схема такой конструкции представлена ниже:

Электросварку чаще заменяют обвязкой арматуры и перемычек стальной проволокой. Для этого используют термически обработанную специальную вязальную проволоку диаметром от 1,2 мм.

Как рассчитать количество арматуры?

Перед тем, как планировать конструкцию армирующего каркаса, необходимо ознакомиться с нормативными требованиями, изложенными в СП 63.13330.2018. Ключевые аспекты, которые  отражены в документации и понадобятся для расчета количества материла:

  • количество стержней для продольных поясов – от 4 шт.;
  • расстояние между арматурой в поясах – максимум 10см.
  • шаг между горизонтальными перемычками – 20–30см;
  • шаг между вертикальными прутками – 25–40см;
  • зазор между краем фундамента и арматурой – не менее 5см.

Имея чертеж с нанесенными габаритами и зная шаг, можно достоверно рассчитать необходимое количество металлопроката для изготовления армокаркаса.

Например, ширина ростверка 50 см, а длина – 10 м. Тогда, учитывая защитный слой бетона с обоих сторон силовой конструкции, для одного продольного пояса с шагом 10 см понадобится 4 стержня. Таким образом рассчитывают количество прутьев для каждой стороны каркаса.

В случае с монтажом силовой конструкции при помощи вязальной проволоки придерживаются установленного правила, что на одну обвязку в среднем уходит 25–30см металлопроката

. Зная количество стыков, можно рассчитать потребность в материале.

Технология и этапы процесса

Монтаж армирующего каркаса начинают после завершения всех предыдущих этапов строительства фундамента, а именно:

  • устройства свай в грунте;
  • строительства опалубки;
  • укладки слоя гидроизоляции.

Силовую конструкцию помещают в готовую щитовую опалубку, внутри которой выступают прутья армокаркаса опор. Сборку конструкцию выполняют с помощью проволоки или соединяют прутья методом сварки.

Некоторые строители опасаются, что сваренный каркас хуже противостоит деформациям из-за отсутствия эластичности, но при строительстве многоэтажек чаще применяют сварку, потому что это более практичный и быстрый в реализации способ.

С точки зрения эксплуатационных характеристик, различия между методами соединения армокаркаса не существенны.

Технологические этапы:

  1. Ориентируясь на чертеж, нарезают с помощью болгарки стальные прутья на заготовки с нужными размерами.
  2. На дно опалубки укладывают пластиковые опоры или кирпичи под горизонтальные прутья, чтобы обеспечить зазор между нижней частью основания и металлом.
  3. На подставки укладывают продольные стержни, к которым приваривают или привязывают горизонтальные перемычки с выбранным шагом.
  4. К углам образовавшихся ячеек крепят вертикальные перемычки.
  5. Вертикальные перемычки соединяют с продольной арматурой верхнего пояса.
  6. К полученным углам крепят верхние горизонтальные перемычки.

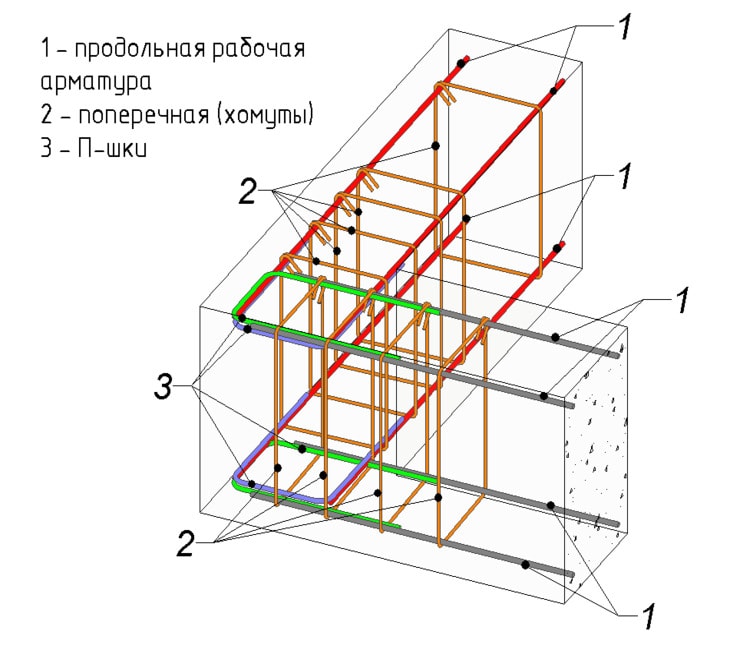

  7. Усиливают углы силовой конструкции с помощью изогнутых прутьев.

Углы армирующего каркаса в большей степени подвержены значительным нагрузкам, поэтому важно уделить особое внимание надежности фиксации стержней в этих местах.

Отличия от ленточного и монолитного плитного

Единственное отличие в армировании плитного и ленточного ростверка  от свайного состоит в том, что в первом случае монтируют единую силовую конструкцию по всей площади основания.

Ленточный ростверк устраивают по периметру сооружения и, как правило, под несущими стенами. Таким образом, при конструировании армирующего каркаса для монолитной плиты будет использовано большее количество металлопроката.

Ошибки и советы

Армирование ростверка выполняют строго по технологии, описанной в СП 63.13330.2018 и связанных с ним нормативных актах, в противном случае невозможно прогнозировать надежность и срок службы фундамента.

Чаще всего строители допускают такие ошибки:

  1. Неправильные размеры армирующего каркаса. Чтобы придать жесткости ростверку, силовую конструкцию располагают максимально близко к краю бетонной ленты, оставляя при этом слой бетона (минимум 50 мм). Для наземных и заглубленных ростверков слой бетонного раствора без армирования увеличивают до 70 мм.
  2. Использование других вспомогательных предметов для армирования – рельс, сетку-рабицу и т.д. Применять гладкие стальные прутья можно только в качестве поперечных перемычек. Для создания продольных поясов используют насеченную арматуру толщиной до 14 мм.
  3. Армирование прутьями, бывшими в эксплуатации, на которых сохранились остатки краски и видны следы коррозии. Все поверхностные дефекты мешают сцеплению бетона с металлом. Технология допускает только нанесение тонкого слоя эпоксидного покрытия в качестве гидроизоляционного мероприятия.

Заключение

Усиленный арматурным каркасом ростверк для свайного основания послужит прочной основой для проектируемого сооружения. При этом важно соблюдать технологическую последовательность армирования, следуя требованиям СНиП.

Заблаговременно составленный чертеж позволит правильно рассчитать требуемое количество металлопроката, а также облегчит самостоятельное выполнение монтажа.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Армирование ростверка свайного фундамента: чертеж

Армирование свайно-ростверкового бетонного фундаментаАрмирование свайно-ростверкового бетонного фундамента

Чтобы постройка служила долго, нужно выполнить армирование ростверка свайного фундамента согласно нормативным требованиям. Домостроение передает силу тяжести на бетонную ленту, служащую для равномерного распределения нагрузки на сваи, а через них на устойчивые пласты грунта. Необходимость усиления бетонного монолитного ростверка арматурой возникает из-за того, что бетон хорошо реагирует на силу сжатия, но слабо сопротивляется нагрузкам на растяжение и изгиб. При отсутствии армировочного каркаса конструкция может деформироваться.

Для чего нужен ростверк

Дом дает неравномерную нагрузку, одни его части весят намного больше, чем другие. Это зависит от расположения мебели и других предметов.

Ростверк представляет собой конструкцию, соединяющую опоры в единую систему. Служит для равномерного распределения нагрузки здания и передачи ее через сваи (столбы) на грунт. Предохраняет постройку от неравномерной усадки.

Изготавливается он в виде монолитной бетонной ленты, которую необходимо усиливать арматурный каркасом, и может быть выполнен из деревянных, железобетонных, стальных изделий, которые укладываются на столбы и соединяются между собой в единое целое.

Арматура делает бетонную ленту более прочной.Арматура делает бетонную ленту более прочной.

Ростверк может располагаться на расстоянии над уровнем земли, лежать по верхнему краю грунта или быть заглубленным в почву. Для основы висячей конструкции могут применять горизонтальные балки или бетонную ленту. Для заглубленного варианта чаще всего используют монтаж монолитной бетонной конструкции.

Рекомендуется оставлять между верхнем краем грунта и ростверком расстояние в 150-200 мм. Это защитит конструкцию от деформации во время морозного пучения почвы.

Технология армирования

Армирование ленточной бетонной ленты выполняют двумя рядами металлических прутьев, уложенных вдоль конструкции. Для получения достаточной прочности верхний и нижний ряды арматуры скрепляют между собой вертикальными и горизонтальными перемычками.

Прутья, укладываемые вдоль ростверка, должны иметь повышенную прочность. Они изготавливаются из горячекатанного рифленого профиля класса А3, диаметром 13-16 мм. Иногда применяют арматуру из стеклопластика, она хороша тем, что не подвержена коррозии.

В качестве перемычек между продольными рядами используется:

  • Арматура прямоугольной формы, выгнутая в виде хомутов, изготовленная из гладких прутов класса А, сечением 8-10 мм. Такие перемычки являются более надежными и имеют длительный срок эксплуатации за счет меньшего количества сварных соединений. По трудоемкости такой вид армирования более сложный и длительный.
  • Отдельные стальные пруты приваривают к верхнему и нижнему рядам. Стержни должны быть изготовлены из того же материала, что и продольная обвязка. Сварные швы не обладают достаточной прочностью, подвержены коррозии. Выполнять такую работу легче и быстрее, чем в первом случае.
Проволочные соединения более прочные по сравнению со сварными.Проволочные соединения более прочные по сравнению со сварными.

В продольных рядах прутья укладывают на расстоянии 100 мм друг от друга, должно быть минимум 3-4 ряда стержней в каждом поясе. Поперечные перемычки продольного армирования, устанавливают с шагом 200-300 мм. Вертикальные прутья закрепляют на расстоянии, не менее 400 мм друг от друга.

Внизу ростверка оставляют место для того, чтобы залить бетонный раствор. Для этого приподнимают стальные пруты арматуры над опалубкой, подставляя под них пластиковые подставки в форме гриба.

Обязательно между крайними контурами металлического каркаса должен располагаться слой бетона, толщиной не менее 50 мм. Если его толщина будет меньше, прутья будут подвергаться коррозии, а сама конструкция будет неспособна равномерно перераспределять несущую нагрузку.

Расчет основания с ростверком

Чтобы правильно выполнить все расчеты нужно учитывать особенности грунта, близость нахождения подземных вод и нагрузку от меблированного домостроения с учетом максимальной силы тяжести. Все расчеты, схемы лучше показать специалистам, чтобы они проверили их правильность.

На основе полученных данных рассчитывают необходимое количество свай и глубину их заглубления. Опора должна заглубляться ниже точки промерзания грунта на 20 см. Располагают сваи или столбы на каждом углу, в местах пересечения несущих стен с перемычками, под наиболее тяжелыми конструкциями дома (под колоннами, камином). Остальные опоры устанавливают на определенном расстоянии друг от друга.

После монтажа свай монтируют ростверк, если он устраивается в виде монолитной бетонной ленты, обязательно нужно усиливать его арматурой.

Расчет количества арматуры

В качестве примера представлен монолитный бетонный ростверк длиной 8 м, шириной 6 м, толщиной 400 х 400 мм. Для армирования понадобится два продольных пояса по 3 стержня в каждом. Понадобятся металлические пруты сечением 14 мм класса А3. Расстояние между ними должно быть 100 мм, с учетом того, что по 50 мм с каждой стороны занимает слой бетона.

Для монтажа перемычек понадобятся пруты сечением 11 мм, класса А1. Устанавливают их на расстоянии 200 мм друг от друга.

Формула расчета:

  1. Вычисляют длину стержней в верхнем продольном ряду. Определяют длину всего ростверка. Для этого складывают длину всех четырех его сторон: (8*2) + (6*2)= 16 +12 = 28 м. Так как используют по три стержня в ряду, полученное число умножают на три: 28 м * на 3 шт. = 84 м. Так как нужно заложить два ряда, полученное значение умножают на два: 84 * 2 = 168 м арматуры понадобится для монтажа двух продольных рядов.
  2. Выполняют расчет перемычек на оба контура ростверка. Их располагают на расстоянии 200 мм друг от друга. Длина перемычек будет составлять 300 мм. Рассчитывают количество по формуле: (30/0.2) *2 = 300 шт. Вычисляют длину металлических прутьев: 300 *0,3 = 90 м.

В ростверке, в котором толщина со всех сторон одинаковая, вертикальных перемычек понадобится столько же, как и поперечных.

Понадобится 168 м металлических стержней класса А3 и 180 м прутьев класса А2.

Более прочные соединения получаться, если скреплять арматуру между собой проволокой, а не сваркой. На каждое соединение расходуется около 40 см проволоки. Определяют ее количество по формуле: (30/0,2) * 4 = 600 шт. по 0,4 м = 240 м.

Монтаж монолитного ростверка

После установки свай приступают к монтажу ростверка. Его устройство включает в себя:

  • монтаж опалубки;
  • укладку арматуры согласно расчетным показателям;
  • заполнение формы бетонным раствором;
  • демонтаж опалубки;
  • работы по гидроизоляции.

Конструкция опалубки зависит от того, как располагается ростверк над уровнем земли.

Монтаж опалубки

От правильного монтажа опалубки будет зависеть прочность и внешний вид ростверка. Съемную форму чаще всего собирают из досок, иногда используют фанеру.

Нижняя часть опалубки под висячий ростверк.Нижняя часть опалубки под висячий ростверк.

Обязательно нужно контролировать вертикальный уровень установки боковых стенок. Углы должны быть выставлены под 90 градусов, если в проекте не установлены другие параметры. Стенки укрепляют подпорками, чтобы бетонный раствор не разрушил опалубку.

Если ростверк располагается над уровнем земли, нужно рассчитать нагрузку от арматуры и бетонного раствора на нижнюю стенку формы. Если дно вывалится, работу нужно будет начинать сначала.

После монтажа опалубки, насыпают в нее слой песка, толщиной 150 мм. Смачивают его, хорошо утрамбовывают. Укладывают гидроизоляционный материал.

Армирование

Армирование висячих ростверков выполняют металлическими прутьями. Стеклопластиковая арматура, как показывает опыт, хороша в тех случаях, когда она опирается на почву. Тип армирования и вид балок для устройства ростверка определяют на этапе проектирования дома.

После обрезки опор до нужного размера, из них будет выступать арматура. Она будет использоваться как соединительный элемент между ростверком и опорой.

Перед выполнением армирования рисуют чертеж расположения металлических стержней. Все работы выполняют, ориентируясь на эту схему. Если неправильно заложить арматуру, конструкция может не выдержать нагрузки и деформироваться.

Металлический каркас устанавливают строго по уровню.Металлический каркас устанавливают строго по уровню.

Металлические прутья, связанные между собой по 3-4 штуки проволокой, опускают в опалубку. Арматура не должна касаться краев деревянной формы под бетон, чтобы впоследствии не оказалось, что ее края выступают из бетонного основания.

Чтобы была вентиляция пространства под полом дома, оставляют в конструкции продухи, вставляя в опалубку трубы диаметром 100 мм.

После установки металлического каркаса, убирают из опалубки весь строительный мусор при помощи промышленного пылесоса с большой мощностью.

Перед тем как залить фундамент, нужно очистить будущий ростверк от воды и грязи. Когда погодные условия не позволяют откачать воду возле фундамента, ниже его уровня роют небольшую яму со скосом от основания дома, в которую будет стекать вода.

Заливка бетоном

Проверяют геометрию и надежность крепления опалубки и армированного каркаса, чтобы во время наполнением бетоном конструкция не развалилась.

Подготавливают цементный раствор. Он должен быть однородным, без комков. Перемешивают раствор на строительной площадке при помощи миксера или заказывают с завода в бетономешалке.

Заливку осуществляют в один заход. Не рекомендовано делать перерыв более нескольких часов. Заливают послойно, каждый слой уплотняют миксером или штыком лопаты, чтобы вышли все пузырьки воздуха, и не осталось пустот.

После застывания бетона демонтируют опалубку, убирают из-под ростверка песок. Разбирать форму можно не ранее, чем бетонное основание полностью высохнет.

Гидроизоляция

Висячий ростверк можно изолировать от воздействия влаги, обмазывая конструкцию битумными мастиками.

При монтаже заглубленной бетонной ленты и перед заливкой бетона укладывают на дно опалубки рубероид, а после демонтажа опалубки накрывают рулонной изоляцией весь ростверк.

Правила армирования ростверка

Придерживаясь перечисленных правил, можно избежать многих ошибок при строительстве ростверка:

  • арматурный каркас и опалубку устанавливают строго по уровню;
  • у свай срезают верхнюю часть, чтобы все оголовки находились в горизонтальной плоскости;
  • при монтаже металлического каркаса перемычки устанавливают на расстоянии друг от друга 200-400 мм;
  • угловые элементы соединяют гнутыми Г- и П-образными элементами;
  • сечение опоры должно быть не менее 300 мм, количество прутов в продольном поясе 3 и более, припуск арматуры под ростверк должен быть 50 см и более;
  • сварные соединения менее прочные, чем проволочные.

Нельзя экономить на качестве и количестве металлических прутов.

Более подробно узнать, как армировать свайно-ростверковый фундамент можно из профильных книг или видео:


Армирование монолитно-бетонного ростверка является обязательным технологическим процессом. При соблюдении всех норм и технологии армирования постройка прослужит более половины века.

Армирование ростверка свайного фундамента — ЗАФФХОЗ

Зачастую при возведении дома  применяется свайный тип фундамента.  Причем актуальность  и популярность армирования ростверка  свайного фундамента не вызывает сегодня никаких сомнений.  В данной статье разберемся в основных важнейших этапах, характеристиках и особенностях этого направления.

В каких случаях целесообразно использование свайного фундамента

Прежде всего,  такой тип фундамента становится актуальным в случае строительства на пучинистых, а также  слабых грунтах. Также такой вариант станет наилучшим тогда, когда на строительной площадке очевидны существенные перепады высоты либо имеются грунтовые воды.  Помимо этого, возведение такого фундамента становится необходимостью  при возведении дома в областях вечной мерзлоты.

Что в целом  представляет собой ростверк и процесс его армирования?

В описанных выше случаях могут использоваться разноплановые сваи. Они могут отличаться  касательно:

  • Применяемого для их изготовления материала;
  • Способа их погружения в грунт.

Ростверк является тем связующим элементом, который объединяет их в единую прочную и цельную конструкцию.

Армирование свайного фундамента, в свою очередь, выполняется с целью  придания требуемой прочности ростверку. Для этого должен составляться предварительный чертеж и должны выполняться  все важнейшие расчеты, касающиеся предстоящих нагрузок в процессе эксплуатации строения.

Какие особенности характерны для устройства ростверка.

  1. Нормой для ростверков является наличие так называемого изгибающего момента в вертикальной плоскости. Ведь он представляет собой уложенные на сваи балки. В то же самое время пролет, который располагается между опорами,  восприимчив к весу различных  частей здания,  а также к  другим нагрузкам. Он как бы расположен в подвешенном состоянии в воздухе. По этой причине и появляется прогиб;
  2. Ростверк полностью исключает всякое воздействие со стороны грунта. Поэтому можно довольно просто спрогнозировать возникновение в нем напряжения. К примеру, нижняя часть поперечного сечения во всех случаях оказывается растянутой в пролетах, находящихся  между сваями. Верхняя же – в зонах, где конструкция опирается на сваи.

Эти особенности ростверка имеют определяющее значение  в процессе составления схемы армирования ростверка свайного фундамента.  Неудивительно, что  большое внимание уделяется повышению мощности нижнего пояса устанавливаемого арматурного каркаса в  участках между сваями.  В то же самое время, важным остается усиление верхнего пояса в точках опоры.

схема армирования ростверка свайного фундамента

Схема армирования ростверка свайного фундамента

Также следует помнить, что перед тем, как приступить к монтажу ростверка и его армированию, необходимо грамотно и четко  определить требуемый тип свайного фундамента и общее количество необходимых свай.

Их должно быть минимум 4 из  того расчета, что в случае каждого угла будет устраиваться собственная свая. Именно на такой фундамент свайного типа в последующем будет выполняться укладка ростверка. Причем он может иметь форму сплошной плиты либо может быть ленточного типа.

схема ленточно свайного фундамента

Схема ленточно свайного фундамента

Как грамотно выбрать материалы для арматурного каркаса и определить его параметры

Для того, чтобы грамотно вычислить требуемый диаметр применяемой арматуры, а также  необходимые параметры каркаса, требуется грамотно выполнить расчет с обязательным учетом временных и постоянных нагрузок.

Рассмотрим важнейшие аспекты подробнее:

  • Прежде всего, необходимо максимально точно  и четко определить состав имеющегося грунта, располагаемого на строительной площадке.  С особой ответственностью стоит подойти к  глубине, на которой  собственно и планируется обустройство фундамента. Почему это так важно?  Эти моменты несут немаловажное значение для  расчета длины свай, а  также планирования их конструктивных особенностей. Кроме того,  немаловажными эти моменты станут для планирования обустройства фундамента.
  • Также необходимо грамотно выполнить расчеты несущей способности устанавливаемой будущей сваи.
  • Требуется определить возможные нагрузки, которые могут оказывать влияние не только на сваи, но  и на грунт.
  • С целью получения общего веса будущей постройки требуется суммировать вместе не только её вес, но и вес планируемых перекрытий и кровли.
  • Полезным станет учет возможных природных нагрузок (к примеру, массы людей, находящихся в доме, снега, разнопланового оборудования, а также мебели).

Все дальнейшие расчеты должны выполняться с обязательным учетом общей площади   строения.

В целом,  в наиболее частых случаях  ростверк  выбирают в случае  построек с площадью не меньше 300 квадратных метров. Причем рассчитывать армирование свайно ростверкого фундамента должен  строительный инженер, который отлично владеет знаниями и навыками касательно железобетонных конструкций.

После того, как происходит расчет  фундамента строения (с определением необходимого количества свай, а также  расстояния между ними,  глубины монтажа),  должна составляться соответствующая схема, а также чертеж.

Рассмотрим типовые решения  и правила, которых рекомендуется придерживаться:

  1. Несколько стержней арматуры класса АIII продольного типа (диаметр — 20 мм) и выше должны укладываться в растянутых зонах  устанавливаемого ростверка;
  2. Арматуру с диаметром от 8 до 15 мм располагают в сжатом поясе. Шаг между стержнями продольной (рабочей) арматуры должен составлять от 80 до 100 мм;
  3. С целью восприятия поперечных растягивающих усилий, а также с целью объединения арматуры продольного типа в единый каркас, выполняют крепеж к ней поперечных стержней. В таком случае используют гладкую арматуру класса АI с диаметром 6-8 мм.  Причем расстояние между ними должно составлять не меньше 250 мм. Однако обычно оно составляет 3/8 от имеющейся  высоты сечения ростверка.

В случае, когда ростверк превышает 150 мм, в имеющемся  арматурном каркасе необходимо установить вертикальные стержни. Причем шаг должен соответствовать шагу поперечной арматуры.

В целом, зачастую вместо отдельных поперечных и продольных стержней применяют хомуты. Они представляют собой детали арматуры в форме перевернутой литеры «П» либо в форме замкнутого прямоугольника.

Советы по выбору свай  для фундамента

Специалисты рекомендуют выбирать  винтовые либо буронабивные сваи для дома. Причем винтовой вариант привлекает многих  своей выгодностью. Ведь для обустройства таких свай не требуется применение специальной техники.

Армирование ростверка

В процессе выполнения работ по устройству фундамента для постройки с ростверком  в обязательном порядке  осуществляют грамотное армирование конструкции.

Для чего армируют сваи? Для того, чтобы гарантировать им требуемую прочность.

С какой целью  выполняют армирование ростверка?  С целью максимального увеличения его возможной  несущей способности.

Причем та часть арматуры, которая имеет свойство выступать  из свайной конструкции, будет применяться в роли соединительного элемента непосредственно между самим  ростверком и  сваей.

Крепление, в свою очередь, в большинстве случаев выполняют  с использованием сварки.

С целью выполнения армирования требуется составить предварительный чертеж. Помимо этого,  важной является и схема армирования.

ростверк

Схема ростверка ленточного фундамента

Не стоит забывать о том, что элементы ростверка, с которыми не будет выполнено грамотное армирование, не смогут выдержать нагрузок в процессе возведения перекрытий дома, а также его стен.

Для этих целей рекомендуют применять арматуру со следующим  диаметром сечения – 10-14 мм.

1. В случае монтажа ленточных ростверков арматурный каркас необходимо делать из двух отдельных поясов. Причем они должны быть максимально жестко связанными между собой с использованием вертикальных стержней, выполненных их металла (с требуемым диаметром сечения – до 8 мм). Почему актуален именно такой диаметр? Это происходит потому, что данные металлические прутья фактически не подлежат нагрузке. Их главная роль —  придавать каркасу необходимую форму.

армирование ленточного фундамента

Ленточный фундамент

Требуемое условие – каждый пояс должен включать не менее двух прутьев.  Причем пояса должны связываться между собой  с использованием стержней, которые располагаются горизонтально и связываются с помощью  так называемой вязальной проволоки.

При выполнении арматурных каркасов для фундаментов с ростверком в рамках промышленных предприятий с целью крепления поперечных соединений применяют сварочные аппараты.

Но при этом поперечные круги или же  квадраты с  прутьями  продольного плана соединяются только с использованием метода вязания.

2.В случае монтажа основания в форме сплошной монолитной плиты, схема армирования  останется такой же, как у фундаментов ленточного типа.

В таком случае верхний пояс каркаса выполняют  в форме  своеобразной сетки из арматуры, которая имеет диаметр сечения в 10-14 мм. С целью же обустройства вертикальных стержней  используют  арматуру с более маленьким диаметром.

Возможные варианты конструкции ростверков

В зависимости от конструктивных особенностей ростверки могут быть низкими либо высокими.  Независимо от типа конструкции применяется одинаковый принцип армирования ростверка свайного фундамента.

  • В случае, когда предполагается возведение основания так называемого загубленного типа, его нижнюю часть располагают на едином уровне с грунтом.  Однако в некоторых случаях можно  допустить  его опускание вплоть  до нескольких сантиметров ниже.
  • Для грамотной организации траншеи между сваями требуется изготовить подушки из утрамбованного щебня и песка.
  • После этого выполняется непосредственный монтаж опалубки, а также сборка арматурного каркаса.
  • Арматурный каркас, в свою очередь, необходимо жестким образом связать симеющимися  оголовками свай. Причем необходимо не доходить до стенок установленной опалубки приблизительно на 5 см.
  • После перечисленных выше шагов можно переходить к заливке фундамента бетоном.

Однако стоит иметь в виду, что такой вариант ростверка станет возможным  в случае возведения постройки на не пучинном грунте.  В иных случаях  важным условием станет монтаж более высокого ростверка с предельным вниманием к армированию конструкции.

Способы вязки арматуры

Рассмотрим подробнее, как вязать арматуру для свайного фундамента.

Наиболее часто встречаемый способ – связывание арматуры  с использованием специальной проволоки.  Со своей стороны, электросварка применяется достаточно редко (только в случае арматуры, которая обладает в маркировке  литерой «С»).  Соединение сваркой обычной арматуры недопустимо. Ведь по причине  воздействия высоких температур она может потерять свою прочность.

С целью вязания арматуры используют только отожженную  проволоку круглой формы с диаметром 1 мм. Ведь необожженная продукция обладает меньшей пластичностью и имеет свойство плохо гнуться.

Для ускорения процесса вязки используют специальный пистолет, который укомплектован аккумулятором.  Однако приобретать его логично только в случае необходимости выполнения большого спектра работ. Помимо этого, многие ценят его за удобство работы с  вязкой арматуры в   разнообразных труднодоступных местах.

В  целом армирование свайно ростверкового  фундамента  выполняют зачастую с использованием иного инструмента – специального крючка.  Причем профессионалы зачастую сами делают их, однако для разового выполнения работ полезным станет и покупной вариант.

На современном этапе  при желании можно приобрести винтовые (полуавтоматические), а также обычные крючки.

вязка арматуры

Схема вязки арматуры

Причем винтовые варианты помогают ускорить процесс армирования . В то же самое время, по причине конструкционных особенностей, после затягивания они могут оставлять достаточно длинные свободные концы  используемой проволоки. Поэтому они имеют свойство  выступать  из бетона  и начинают довольно быстро ржаветь.

Какие виды узлов считают самыми простыми и удобными?  Так называемые «две петли» или «петля».  Петля применяется с целью соединения арматуры внахлест, две петли  —  в случае стыковых соединений.  На практике зачастую происходит использование петли не только в случае нахлесточных соединений, но и в случае угловых.

Не следует забывать, что завершающим этапом монтажа требуемого арматурного каркаса должно стать устранение бобышек, на которых происходила установка рабочей арматуры нижнего пояса.  После этого этапа каркас оказывается подвешенным на проволоке, которая обвивает верхние перемычки опалубки. После этих операций можно приступать непосредственно к заливке бетона.

Понятно, что армирование ростверка свайного фундамента представляет собой довольно  сложный многогранный процесс, который требует продуманного и грамотного подхода. Надеемся, что хитрости и  советы в данной статье помогут Вам выполнить все работы четко и легко.

Армирование ростверка свайного фундамента: расчет

Ни один современный дом сейчас нельзя представить без фундамента. Именно фундамент собирает на себя все нагрузки от несущих конструкций, и передает их на грунты. Существуют разные типы фундаментов.

Монтаж опалубки для ленточного ростверка

В некоторых случаях уместно создавать ленточные монолитные фундаменты, в других же используют цельные монолитные конструкции. Мы же сейчас поговорим об особенностях свайного фундамента, а также ростверка на сваях и таком важном процессе, как армирование всех несущих конструкций фундамента.

Особенности и конструкция свайного фундамента

Свайный фундамент является одной из разновидностей несущих поддерживающих конструкций, на которые монтируют затем все остальное строение.

Так же, как и другие фундаменты, этот его тип проектируют и строят, используя СНИП и другую нормативную документацию. Однако чертеж, расчет и тип конкретных элементов буронабивного фундамента с ростверком будет немного отличаться от ленточного или цельного, так как и задачи у него немного другие.

В отличие от ленточных несущих конструкций, у свайных оснований несущими элементами и основными передатчиками напряжений являются непосредственно сваи.

Они отлично подходят для использования, когда необходимо монтировать дом на слабых грунтах. В таких случаях крупная подошва ленточных моделей фундаментных оснований слишком дорога, а вот создание точечных свай считается более уместным.

При конструировании такой конструкции используются сваи буронабивной, забивной и нескольких других технологий изготовления. Их расчет и нормирование регулирует подходящий СНИП.

Полная последовательность действий по созданию ленточного ростверкового фундамента

Без учета нормативной документации создавать такие важные элементы будущего строения запрещено, так как это может привести к довольно неприятным последствиям. Причем не имеет значения, какой тип конструкции вам предстоит строить, в любом случае СНИП будет приоритетным документом.

Помимо свайного основания из нескольких десятков элементов ни одна конструкция свайного фундамента не обойдется без ростверка. Стоит понимать, что тип свайного фундамента предусматривает установку непосредственно свай на расстоянии примерно 2-4 метров друг от друга.

Читайте также: как происходит погружение металлических и железобетонных свай-оболочек?

Конкретное расстояние регулирует чертеж, СНИП, тип фундамента и еще несколько параметров. Но в любом случае оно будет достаточно внушительным.

Чтобы собрать всю эту конструкцию воедино и пользуются созданием ростверкового обвязывающего пояса или плиты. Причем не имеет значения, применяется ростверк для обвязки буронабивных или забивных свай. В любом случае его наличие просто необходимо.

Сам ростверк являет собой последовательную и довольно внушительную часть свайного фундамента, он может состоять из большого количества балок или монолитной плиты.

Именно на конструкцию ростверка ложится вся основная нагрузка от несущих конструкций дома, а он уже, в свою очередь, передает ее на сваи, которые давят на грунт и распределяют нагрузку по почве.

Для свайного фундамента характерно использование разных типов свай (буронабивных, забивных) и разных материалов. В данном случае мы рассматриваем только железобетонные сваи, как самые прочные, надежные и нуждающиеся в армировании.

Читайте также: технология армирования фундаментной плиты.

Армирование свай и непосредственно всего свайного фундамента – это совершенно необходимый процесс. Без армирования бетон хоть и выполняет свои функции, но не так хорошо.

Дело в том, что бетон сам по себе является довольно прочным материалом, однако любой СНИП, ГОСТ или результаты официальных исследований говорят о том, что при всей своей прочности он плохо работает на изгиб. А именно нагрузки на изгиб давят на конструкцию ростверкового свайного фундамента.

Заливка буронабивных свай монолитным раствором

Если не армировать все эти конструкции, то есть большой риск их разрушения или основательного повреждения. В таком случае весь дом придется признать аварийным, так как фундаментное основание – это едва ли не самая главная его часть.

Для осуществления качественного армирования используется конкретный расчет. Его же регулирует текущий чертеж конструкции, а также его тип и нормативная документация, что даст вам всю дополнительную информацию (СНИП, ГОСТ, справочники и т.д.).

Читайте также: особенности технологического процесса армирования разных типов фундаментов.

Для армирования используется сварные арматурные каркасы в виде сетки с определенным шагом. Конкретный тип металлической или стеклопластиковой арматуры, ее длина и все остальные параметры определяет расчет конструкции. Тип сечения армирования определяет то, как сварная сетка будет собираться.

к оглавлению ↑

Виды и отличия ростверковых фундаментов

Как мы уже упоминали выше, существует несколько разновидностей фундаментов ростверкового типа, а также конструкций ростверка и свай. Все они имеют довольно серьезное значение не только за счет особенностей своей конструкции, но и за счет того, как арматурная сварная сетка будет применяться для их армирования.

Совершенно очевидно, что ленточный ростверк по своей форме, габаритам и предназначению отличается от цельного. А значит и сварная сетка для армирования у них будет разной.

Фундаменты такого типа начинаются из свай. Сваи могут собирать и монтировать по:

  • Буронабивной технологии;
  • Забивной технологии.

Для буронабивной технологии обустройства характерно создание свай с мощной нижней подушкой. Формируют их по технологии погружения в грунт специальных инструментов и его вытеснения, а затем укладки арматурной сетки и бетонирования всей конструкции.

Арматура, выпущенная из забитых свай

У буронабивных свай есть преимущество за счет наличия подушки, возможности выбирать арматурную сетку по своему желанию и т.д.

Забивные сваи, как правило, уже готовы к применению, так как являются сборными железобетонными элементами. Их нижняя часть имеет заостренное или конусообразное сечение.

Выбор конкретной марки бетона и сечения таких элементов регулирует СНИП. Забивные конструкции, как можно понять из названия, устанавливают в грунт путем забивки специальными вибропрессами или другим подобным оборудованием.

Для ростверка тоже характерно применение нескольких популярных разновидностей. От их типа зависит весь чертеж конструкции. Ростверк по типу сечения делят на:

  • Ленточный;
  • Цельный.

Ленточный ростверк во многом повторяет все принципы, что применяются при устройстве ленточного фундамента. Он обвязывает непосредственно сваи, не распространяясь на остальную площадь дома.

Впрочем, этого и не требуется. Ленточный ростверк монтируется под несущие стены дома. Обходится он дешевле, чем цельный, а по своей эффективности и надежности редко ему уступает. Сечение ленточного ростверка напоминает укрупненную балку, а значит и чертеж его армирования по сути ничем от аналогичного у балок не отличается.

Читайте также: как делается ручная вязка арматуры для фундамента?

Для цельного ростверка характерно покрывать всю площадь дома. Такое решение используется реже, так как на создание цельной подушки приходится тратить намного больше времени и ресурсов. Не говоря уже о том, что далеко не всегда такие трудозатраты считаются оправданными.

Арматурная сетка цельного ростверкового фундамента

Чертеж и вся сварная сетка в таком случае будет практически идентичной сетке, что используется для армирования плит перекрытий, особенно тех, что являются монолитными и размещаются на колоннах.

к оглавлению ↑

Расчет армирования сетки ростверка

Теперь перейдем к самому важному моменту – расчету арматурной сетки (каркаса). Сварная сетка для ростверка будет отличаться в первую очередь в зависимости от его типа.

Читайте также: вязка арматурных прутьев с помощью крючка: преимущества, особенности технологического процесса.

Использование буронабивных, забивных или других типов свай будет иметь второстепенное значение, так как от свай в данном случае требуется только выпустить наружу связующие арматурные штыри, к которым сетку ростверка и присоединят. Но не более того.

Расчет выполняется по чертежу конкретного типа ростверка. Так, линейный ростверк имеет форму крупной балки. Он обвязывает все сваи, образуя своеобразный пояс. По такой же схеме обвязывают колонны в несущих каркасных строениях.

Нижняя часть сетки будет собираться из более толстой арматуры диаметром от 20 мм. Верхняя же будет иметь сечение 8-15 миллиметров .

Так как основные нагрузки на поверхностный изгиб будут давить на ленту ростверка только в местах контакта со сваями, то серьезное усиление следует делать на участках ленты под сваями.

Причем достаточно всего лишь растянуть арматуру на 1,5-2 метра от центра сваи по ленте в обе стороны. В остальных же местах делать столь мощные конструкции верхней сетки рекомендуется, но вовсе не обязательно.

Сварная сетка-каркас в таком случае рассчитывается довольно легко. В учет берут ширину ленты и ее высоту. Арматуру нижнего уровня укладывают с шагом в 8-10 см. Как правило, на нижнюю сетку одной из лент ростверка уходит не меньше 4 стержней. На верхнюю может уходить от 6 стержней.

Пример обвязки арматурных выводов из отверстия под скважину

Этот расчет касается лент шириной в 25 сантиметров. Если лента намного шире, то и арматуры на нее придется потратить больше. Также верхняя и нижняя сетки обвязываются и крепятся друг к другу упорными хомутами из прочной арматуры. Это тоже следует учитывать.

Таким образом, обсчитав длину и ширину лент ростверка, а также создав чертеж его сетки, можно выполнить полноценный расчет армирования, узнать количество необходимого материала, его стоимость и кучу других полезных моментов.

Для цельного ростверка, так как он являет собой, по сути, укрупненную монолитную плиту перекрытия, сварная сетка уже будет немного другой. Во-первых, она будет покрывать всю площадь дома. Во вторых, он должна быть очень прочной и надежной.

Здесь с шагом в 20-25 см необходимо укладывать арматуру минимальным диаметром от 20-25 мм. Арматуру укладывают крест-накрест, чтобы создать чрезвычайно прочное основание.

А вот верхняя сетка имеет интересные особенности. Далеко не всегда ее следует монтировать по всей площади. Это объясняется тем, что нижняя сетка арматуры гасит практически все нагрузки.

Любая же верхняя сетка должна гасить нагрузки на изгиб, которые приходятся от взаимодействия несущих конструкций и верхних элементов здания. А это значит, что ее нужно устанавливать только возле несущих элементов, что будут размещаться сверху или несущих элементов, что ее подпирают.

В каркасных монолитных домах верхняя арматурная сетка перекрытий покрывает только площадки в 2×2 или 3×3 квадратных метра, с центром в каждой подпирающей колонне. Все остальные места либо снабжаются страховочной сеткой из тонкой арматуры, либо вообще остаются без нее.

Если выполнить расчет габаритов цельного ростверка, а также его полезной площади, можно точно так же узнать всю необходимую вам информацию.

к оглавлению ↑

Технология армирования ростверка

Описать саму технологию армирования довольно легко, так как она, по сути, практически идентична во всех случаях.

Готовый ростверковый фундамент для легкого дома

Этапы работы:

  1. Собираем опалубку, следим за ее прочностью и надежностью.
  2. Собираем нижний каркас арматурной сетки.
  3. Монтируем хомуты, поддерживающие стойки и другие элементы.
  4. Собираем верхний арматурный каркас в нужных местах.
  5. Обвязываем и закрепляем все части армирования проволокой и дополнительными хомутами.
  6. Заливаем конструкцию бетоном, следим за тем, чтобы бетон заполнял опалубку без образования пустот, идеальным будет применение вибропресса.
  7. Ждем в течение недели, пока бетон окончательно не схватится.

Стоит заметить, что железобетонная конструкция набирает свою прочность в течение 27 дней. Ходить по ней, однако, можно будет уже через 4-8 дней, но возведение последующих несущих конструкций рекомендуется отложить на месяц.

к оглавлению ↑

Особенности и нюансы армирования ростверка (видео)



Армирование ростверка свайного фундамента

Армирование свайно-ростверкового фундамента для частного дома и сам свайный фундамент используют при возведении постройки в нестандартных условиях. Это может быть большое количество подземных вод, сильные перепады высоты, или слабый, не способный должным образом выдерживать давление постройки, грунт. Этот тип также используют при строительстве в зоне вечной мерзлоты. При таких условиях использовать монолитный или ленточный фундамент невозможно или слишком затратно.

На этапе проектирования, и далее на всем протяжении работ, для определения используемых материалов и технологии строительства, используются стандарты СНИП и ГОСТ.

Другие типы фундамента являются цельными, монолитными конструкциями и благодаря этому равномерное распределение веса постройки происходит без использования дополнительных приспособлений. Свайная конструкция же разделена на части, на каждую из которых производится разное давление, вследствие чего одни сваи могут проседать больше, чем другие, тем самым создавая угрозу целостности постройки. Для того чтобы объединить отдельные сваи в прочную и целостную конструкцию, вне зависимости от их типа, используют ростверковую плиту. При таком устройстве фундамента, основное давление приходится именно на ростверк, который перераспределяет нагрузку и передает ее на сваи.

Проводится армирование свайно-ростверкового фундамента, затем плита формируется из бетона. Для частного дома армирование является обязательным элементом. Дело в том, что бетон сам по себе – очень прочный материал и отлично выдерживает нагрузки на сжатие. Но при растяжении или на изгибах, он имеет свойство трескаться и деформироваться, так как недостаточно пластичен. Для того чтобы это предотвратить, всю конструкцию укрепляют армирующим каркасом, состоящим из отдельных металлических прутьев. Пластичность металла придает фундаменту необходимые свойства и делает его более прочным и надежным.

Виды ростверка

Существует два основных типа ростверка:

  • Ленточный ростверк, формируется также, как ленточный фундамент – узкая бетонная лента соединяет сваи между собой и не покрывает всю площадь дома. Для такого типа ростверка нужно намного меньше материалов, чем для монолитного, и он обойдется вам дешевле. Ленточный фундамент формируется по периметру постройки, что обеспечивает надежность несущих стен.



  • Монолитный. Охватывает всю площадь дома. Для заливки монолитного фундамента необходимо очень большое количество бетона и арматуры, поэтому его используют не так часто, как ленточный. Однако в отдельных случаях такой выбор вполне оправдан.



Выбор арматуры

На нижнюю часть ростверка чаще всего приходятся наиболее сильные нагрузки, поэтому нижний слой армирующего каркаса собирается из толстых прутьев рифленого типа, их диаметр должен быть не менее 2см. Верхняя часть армирования свайно-ростверкового фундамента для частного дома в основном выполняет функцию перераспределения давления, поэтому для ее формирования достаточно арматуры толщиной до 1 см. Для выполнения армирующих работ используются различные типы арматуры:

  • А1 – арматура, обладающая гладкой поверхностью и относительно небольшим диаметром. Такие прутья могут быть использованы в местах каркаса, где не предвидится сильных нагрузок, а также для создания основы конструкции.

  • А3 – арматура с неровной поверхностью. Это прутья с диаметром от 1 см. Они обладают повышенными прочностными характеристиками и диаметром от 1 см. Существует 2 основных вида рифленой арматуры: с кольцевидным профилем – для повышенного сцепления с бетоном и с серповидным профилем – для противодействия деформации растяжения. Также могут быть смешанные варианты, обладающие преимуществами обоих типов.

Для того, чтобы выполнить армирование свайно-ростверкового фундамента для частного дома, используются два типа соединения – сварка и вязка проволокой. Таким образом при выборе металлических прутьев обращайте внимание на то, каким образом они будут скрепляться с другими. Для сварки подходит только арматура с маркировкой «С».

Сварка неподходящей арматуры может привести к потере материалом прочности, эластичности и появлению повышенной склонности к коррозии, что негативно скажется на состоянии всего фундамента.

Схема армирования ростверка свайного фундамента

Выполняя армирование ростверка свайного фундамента, чертеж необходимо составить до начала строительных работ. При создании чертежа, следует учитывать то, что в местах, где ростверк соединяется со сваями, присутствуют повышенные нагрузки, такие места требуют дополнительного усиления, путем увеличения частоты укладки горизонтальной арматуры в 2 раза. Процесс укладки арматуры будет отличаться в зависимости от типа ростверка.

  • Для ростверка ленточного типа создание чертежа армирования ростверка свайного фундамента осуществляется довольно легко. Для его выполнения следует учитывать ширину и высоту ленты. Стандартное расстояние между горизонтальными прутьями – 8-10 см. Они укладываются в два слоя – верхний и нижний, которые соединяются между собой более редкими вертикальными прутьями.

  • Для монолитного ростверка используется армирование повышенной прочности. Для этого по всей площади дома, укладывается арматура диаметром от 20-25 мм. Шаг укладки составляет от 10 до 15 см, в зависимости от типа постройки. Помимо стандартных вертикальных и горизонтальных элементов, в конструкции такого каркаса для дополнительно усиления присутствуют также уложенные крест-накрест прутья, предназначенные для того, чтобы максимально упрочнить армирование ростверка свайного фундамента.

Чертеж допускает наличие только нижнего слоя армирующего каркаса, так как именно он, как и в случае с ленточным ростверком, принимает все нагрузки на себя. Верхняя сетка часто отсутствует совсем или остается только в виде тонких дополнительных прутьев.

Для получения максимально точных расчетов нужно учитывать не только вес будущего строения, но также вес кровли, бетонных перекрытий и дополнительных нагрузок, которые проявятся в будущем. Мебель, оборудование, осадки и количество людей, которые будут находиться в здании одновременно.

Таким образом, выполняя армирование-ростверка свайного фундамента, чертеж дает вам всю необходимую информацию о количестве нужных для проведения работ материалов и типе арматуры.

Армирование свайно-ростверкового фундамента

Прутья, выпущенные из свай, используются для соединения армирующего ростверка каркаса и свайной конструкции. Все элементы скрепляются между собой путем сварки. При формировании каркаса следует четко следовать составленному чертежу ростверка свайного фундамента и следить за соответствием стандартам. Арматура укладывается в два слоя, которые должны быть скреплены между собой, вертикальными стержнями. Они могут быть не слишком толстыми и иметь гладкую поверхность, так как практически не подвергаются нагрузке и предназначены исключительно для создания основы и формы каркаса.

Армирование-свайно-ростверкового фундамента для частного дома происходит в несколько этапов:

  • Обустройство траншей между сваями. В эти траншеи следует последовательно засыпать и утрамбовать песок и мелкофракционный щебень. Это делается для того, чтобы давление ростверка в дальнейшем передавалось не прямо на грунт, а на поддерживающую подушку.
  • Сборка опалубки. Внимательно проследите за тем, чтобы на поверхности опалубки не было никаких трещин или щелей, это приведет к вытеканию раствора.

  • Армирование нижней части свайно-ростверкового фундамента для частного дома. Эта часть должна быть особенно прочной, так как именной на низ ростверка приходятся основные нагрузки.

  • Монтаж вертикальных прутьев и дополнительных поддерживающих элементов.

  • Сборка верхней части каркаса.

  • Скрепление всех отдельных частей каркаса проволокой и при необходимости сваркой.

  • Заливка конструкции бетоном.

Заливка бетоном

После завершения формирования арматурного каркаса, можно приступать к заливке плиты бетоном. Бетон, при формировании бетонной основы ростверка, должен быть использован марки не меньше, чем М250 или М300. Такой бетон обладает достаточной прочностью и используется для заливки фундаментов, лестниц, колонн и других конструкций, от которых требуется максимальная надежность. Рассчитывать необходимое количество бетонной смеси для проведения строительных работ нужно учитывая процент усадки бетона после застывания.

Выполняя армирование свайно-ростверкового фундамента для частного дома, крайне важно выполнить все расчеты с максимальной точностью. Нехватка необходимых для продолжения работ материалов может привести к прерыванию строительного процесса. Впоследствии это негативно скажется на прочностных характеристиках фундамента, так как неравномерно застывший бетон склонен к появлению трещин и деформации. В свою очередь лишний бетон – это выброшенные впустую деньги.

Бетон набирает необходимую прочность по истечению 28 дней, но ходить по нему можно уже через неделю.  Стоит заметить, что через месяц после заливки бетон резко теряет скорость застывания, однако постепенно делается все прочнее на протяжении многих лет.

Основные ошибки

Для того, чтобы ростверк был максимально устойчивым к воздействию любых негативных факторов и исправно выполнял свои функции, при проведении работ следует строго придерживаться технологии, указанной в стандартах. Также следует избегать часто совершаемых ошибок:

  • Не целостная структура опалубки.

  • Сварка непригодной для этого арматуры или арматура слишком маленького диаметра.

  • Утечка бетонного молочка из-за отсутствия полиэтиленового покрытия залитой конструкции.

  • Неверное армирование ростверка свайного фундамента, чертеж выполнен без необходимых расчетов.

  • Слишком большое расстояние между горизонтальными прутьями.

  • Отсутствие гасящей давление на грунт подушки между сваями.

Предыдущая запись Следующая запись

Как правильно вязать арматуру для свайно ростверкового фундамента?

Технология армирования свайного ростверка

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

1 Какие функции выполняет ростверк и зачем нужно его армирование?

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Читайте также: что такое анкеровка арматуры, и зачем она необходима?

Существует несколько разновидностей обвязки по материалу изготовления — стальная (из швеллера либо двутавра) деревянная (из бруса) и железобетонная. Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения, которые могут стать причиной его деформации.

Схема свайно-ростверкового фундамента

Размещенный внутри монолитного ростверка армокаркас воспринимает на себя вышеуказанные нагрузки, предотвращая риск его разрушения, что значительно увеличивает надежность и долговечность конструкции. Армирование необходимо не только при монтаже свайно-ростверкого фундамента, но и в столбчатом основании, которое имеет схожую конфигурацию.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные. Забивные сваи представляют собой конструкции заводского изготовления, которые по завершению монтажа с помощью копровой техники обрезаются специальной гидравлической сваерезкой.

После обрезки оголяется арматура на торцевой части сваи, которая впоследствии связывается с каркасом монолитного ростверка. При монтаже буронабивных опор их армокаркас делается так, чтоб над бетонным телом сваи находились выступы арматуры высотой 30-40 см.
к меню ↑

1.1 Чем и как армировать?

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры (верхнего и нижнего), соединенных между собой горизонтальными и вертикальными перемычками.

Продольные пояса выполняются из прутьев арматуры класса А3 (горячекатаный профиль рифленого типа), диаметр которой составляет 13-16 мм. Использовать стеклопластиковую арматуру можно, что подтверждают отзывы о успешной эксплуатации таких свайно-ростверковых фундаментов на специализированных форумах.

Соединяющие вертикальные и горизонтальные перемычки могут выполняться в двух вариантах — в виде отдельных прутков приваренной к продольных поясам арматуры (схема демонстрирует конфигурацию). В таком случае необходимо использовать стержни аналогичного типоразмера, что и при обустройстве продольного пояса.

Чертеж соединения поясов отдельными перемычками

Также каркас может соединяться перемычками из выгнутой в хомуты прямоугольной формы арматуры (нижеприведенная схема). При таком подходе используются гладкие стержни класса А2 (диаметр 8-10 мм). Гнутые хомуты трудоемки в монтаже, однако они за счет меньшего количества сварных швов они более надежны и долговечны. Стеклопластиковая арматура, не подлежащая гибке, для создания хомутов не применяется.

Чертеж соединения поясов хомутами

Согласно положениям СНиП №2.03.01 «Пособие по проектированию и обустройству свайно-ростверковых фундаментов», при монтаже армокаркаса необходимо соблюдать следующий шаг между составляющими элементами:

  • количество стержней в продольных поясах — минимум 4, расстояние между ними — до 10 см;
  • шаг между поперечными перемычками продольного пояса — 20-30 см;
  • шаг между вертикальными соединяющими перемычками — до 40 см;
  • защитный слой бетона — минимум 5 см.

Защитный слой представляет собой расстояние между крайними контурами армокаркаса и стенками бетонного тела монолитного ростверка. Если защитный слой не будет иметь требуемую толщину возникнет две проблемы — каркас не сможет правильно перераспределять действующие на ростверк нагрузки и арматура будет чрезмерно подвержена коррозии под воздействием влаги, проникающей в микропоры бетона.

Пластиковая подставка под арматуру

Чтобы сделать защитный слой по нижней грани ростверка используются специальные пластиковые подставки-грибки, которые поднимают арматуру над опалубкой. Применение в данных целях кусков кирпича не допускается.
к меню ↑

1.2 Как рассчитать количество арматуры?

В качестве примера приводим расчет количества арматуры для монолитного ростверка периметром 8*6 м. Используем условные габариты обвязки 40*40 см. Армокаркас под такую обвязку будет состоять из двух продольных поясов по 3 стержня А3 диаметр 14 мм в каждом (шаг между прутьями 10 см, по 5 см с каждой стороны съедает защитный слой бетона). Пояса соединяются перемычками из арматуры А1 диаметр 11 мм, расположенных с шагом в 20 см.

Расчет выполняется по следующему алгоритму:

  1. Определяем общую длину прутьев в верхнем продольном поясе. Для этого: а) определяем периметр ростверка: 8+8+6+6 = 30 м; б) делаем расчет длины 3-ех стержней: 3*30 = 90 м; в) рассчитываем длину арматуры А3 на оба пояса: 90*2 = 180 м.
  2. Для соединения прутьев продольного пояса нам потребуются перемычки длиной 30 см, которые будут расположены с шагом 20 см. Выполняем расчет их количество на оба контура ростверка: 2*(30/0.2) = 300 шт, после чего рассчитываем общую длину поперечных перемычек: 300*0,3 = 100 м.
  3. Осталось произвести расчет длины вертикальных перемычек, соединяющих верхний и нижний контуры каркаса между собой. Но поскольку в примере рассчитывается прямоугольный ростверк, их количество и длина будет идентичной поперечным перемычкам. Если же используется ростверк прямоугольной конфигурации, расчет выполняется по указанной в пункте №2 формуле.

В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки, если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0.4 = 240 м.
к меню ↑

1.3 Особенности армирования ростверка (видео)

2 Технология армирования монолитного ростверка

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

Опалубка и сваи перед началом армирования

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Армирование ростверка — пошаговая инструкция:

  1. К выступающей из сваи арматуре на высоте от 5 см от дна опалубки привариваются горизонтальные прутки.
  2. На прутьях с заданным шагом размещается и приваривается арматура нижнего продольного пояса.

Первый пояс армокаркаса и хомуты

Усиление углов на верхнем поясе каркаса

Сборка армокакаркаса на прямых участках ростверка достаточно проста в исполнении. Трудности наступают при армировании углов, которое необходимо дополнительно усиливать, поскольку эта часть каркаса испытывает максимальные нагрузки.

Схема правильного армирования углов и примыканий ростверка

Углы и места примыкания внутренних стен обвязки к наружным нельзя армировать перехлестом арматуры. На данных участках необходимо укладывать цельные стержни, выгнутые в Г либо П-образной конфигурации. Схема правильного армирования углов свайного ростверка приведена на изображении.

Статьи по теме:

Портал об арматуре » Армирование » Технология армирования свайного ростверка

В качестве надежного основания для возведения зданий используется фундамент свайного типа. Основание на опорных элементах необходимо при осуществлении строительства объектов на проблемных почвах. Свайная основа – оптимальное решение во многих ситуациях, в том числе, если строение возводится на вечной мерзлоте или слабой почве с близко находящимися водоносными слоями, а также при наличии значительных перепадов высот на строительной площадке. Армирование ростверка свайного фундамента позволяет обеспечить прочность основания, сформировать надежную базу для возводимого здания.

Ростверк – ответственная, горизонтально расположенная часть силового каркаса, соединяющая в единый контур опорные колонны. Он обеспечивает вертикальность столбов, предотвращает их перемещение. Обеспечение прочностных характеристик опорной конструкции достигается путем укрепления стальной арматурой. Для усиления опорного контура необходим чертеж, требуется выполнение расчётов предполагаемых усилий, воздействующих на основание при эксплуатации строения.

Свайный фундамент — универсальное основание для строительства кирпичных , деревянных, газобетонных и пенобетонных малоэтажных домов

Рассмотрим, как производится укрепление ростверкового фундамента. Остановимся на особенностях главных этапов работ, профессиональное выполнение которых обеспечит надежность возводимой основы.

Что такое ростверк?

Для тех, кто не владеет строительной терминологией, сообщаем, что ростверк – это ответственная часть свайного фундамента, соединяющая оголовки свай в единый силовой контур.

Существуют различные виды ростверков, применяемых в свайных основаниях:

  • ленточного типа, представляющего монолитную бетонную ленту. Она располагается по периметру опор, последовательно расположенных под несущими нагрузку капитальными стенами;
  • плитной конструкции, в виде монолитной плиты, размеры которой соответствуют контуру основания строения и охватывают все опоры.

Ростверк представляет собой ленточную конструкцию , соединяющую отдельно стоящие сваи между собой

В зависимости от особенностей ростверкового фундамента, он может изготавливаться в следующих исполнениях:

  • Цельном варианте. Изготовление осуществляется путем заливки в предварительно подготовленную опалубку бетонного раствора. Формирование монолитной базы происходит после твердения бетонной смеси.
  • Составном виде. Основа представляет сборную поверхность из произведенных промышленным путём железобетонных изделий, соединённых при установке с опорными колоннами, а также между собой.

Независимо от особенностей конструкции, ростверк формирует опорную поверхность, предназначенную для возведения стен постройки. Обвязка находящихся в земле колон обеспечивает высокую жесткость пространственной системы и стойкость к воздействию действующих усилий.

Армирование свайно ростверкового основания, позволяет укрепить монолитную основу стальными прутками, способствующими целостности конструкции и повышающими долговечность.

Конструктивные особенности

Для формирования расположенного на сваях ленточного фундамента изготавливают ростверки на различной высоте по отношению к нулевой отметке. В зависимости от расположения контура относительно уровня грунта различают следующие виды:

  • высокий, нижняя отметка которого превышает уровень грунта на 10 см и более. Сооружается для легких построек, расположенных на любых видах почвы. На проблемных почвах его устройство особенно актуально. Конструкция нуждается в серьезном укреплении арматурой, что связано с наличием полостей, имеющихся под бетонным монолитом, находящимся над поверхностью грунта;

Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки

  • наземный вариант, выполненный на гравийно-песчаной подсыпке без заглубления в почву. Его особенность – отсутствие свободного пространства между бетонным монолитом и грунтом. Установка осуществляется на не проблемных грунтах. При подверженности почвы морозному пучению возможно образование трещин и отрыв затвердевшего бетонного массива от опорных колонн;
  • мелкозаглубленный тип, сформированный путем заглубления нижней части в почву на предварительно подготовленную песчано-гравийную подсыпку. Конструкция такой основы напоминает устройство ленточного фундамента, основание которого опирается на сваи. Формирование заглубленной основы связано со значительными затратами и применяется для возведения массивных построек, расположенных на почвах, характеризующихся низкой несущей способностью.

Основания свайного типа формируют, главным образом, для легких строений. Именно поэтому достаточно распространено устройство ростверкового фундамента, основа которого представляют висячую ленту из бетона, усиленного стальной арматурой. При высоте основы до 40 см, ее ширина зависит от вида, размеров материала, применяемого для возведения стен, и составляет 30-40 см.

О целесообразности армирования

Потребность усилить основание здания стальной арматурой связана с особенностями бетона. Материал обладает повышенной стойкостью к воздействию сжимающих усилий, однако восприимчив к воздействию изгибающих моментов и растяжения, вызывающих нарушение целостности и деформацию основания.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные

Армирование свайно ростверковой конструкции позволяет предотвратить вероятность разрушения, повысить устойчивость, ресурс эксплуатации возводимого здания. Расположенный внутри бетонного массива арматурный каркас воспринимает растягивающие нагрузки и изгибающие усилия, обеспечивая устойчивость возводимой основы.

Независимо от конструкции применяемых свай, расположенных внутри грунта, опорные колонны, также, усиливают арматурой. Расположенные в сваях стальные стержни связываются в общую конструкцию с арматурным каркасом опорной поверхности.

Армирование ростверка свайного фундамента позволяет:

  • Предотвратить разрушение монолитного массива в результате реакции почвы.
  • Значительно увеличить прочность базы, воспринимающей нагрузку от массы строения.
  • Не допустить усадку строения, вызванную низкими прочностными характеристиками основы.

Усиление ростверкового фундамента позволяет избежать негативных явлений.

Специфика армирования

Армирование ростверка свайного фундамента осуществляется предварительно изготовленным объемным каркасом, состоящим из двух ярусов стержней, объединенных в единую конструкцию с помощью стальных перемычек.

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры

Основные особенности армирования столбчатых фундаментов с ростверком

Особенности армирования столбчатого фундамента

Повышение крепости и надежности фундамента достигается его армированием. Бетон выдерживает большие нагрузки на сжатие. Изгибные или растягивающие усилия даже небольшие, разрывают его.

На столб фундамента действуют такие нагрузки:

  • на сжатие – вес здания;
  • на разрыв – зимой пучение грунта сжимает стенки столба и отрывает его вверх от подошвы;
  • на излом/сдвиг, зимой – горизонтальные подвижки грунта при замерзании или летом – сдвиг плотного слоя по водонасыщенному или слабому грунту.

Для нагрузок на сжатие не армируют, а воздействие от пучения грунта полностью устраняют, обернув столб тремя слоями полиэтилена или рубероида. Сдвиговая нагрузка возможна редко, но защищают от нее армированием.

Второй зоной армирования в столбчатых фундаментах, является ростверк. Армирование ростверка свайного фундамента производят только по его нижней и верхней поверхности с учетом толщины защитного слоя бетона.

Требования к арматуре столбов фундамента и ростверка

Для горизонтальной продольной арматуры ростверка берут прутки с регулярным профилем и диаметром 10 – 16 мм. Вертикальные и горизонтальные поперечные участки каркаса – из гладкой арматуры, диаметром 6 – 8 мм.

Для столбов вертикальная арматура – профилированная, горизонтальная – гладкая. Диаметры те же.

Обычно используют прутки марок А I и А III (А 400 С).

Можно использовать новый вид арматуры – композитную. Практика пока не велика, а характеристики у нее хорошие.

Последовательность армирования столбов и ростверка

Столбы армируют вертикальными прутьями. Их варят или вяжут проволокой в каркасы.

На дно ямы насыпают песок, толщиной 200 – 250 мм и сверху такой же слой песка со щебнем. Укладывают не менее 50 – 100 мм бетона для защиты металла от грунтовой влаги и коррозии.

Готовые каркасы опускают в скважины буронабивных свай или ямы под столбы.

Размеры каркаса в сечении должны быть меньше диаметра скважины на 35 – 50 мм с каждой стороны. Этот слой бетона называется защитным. Щелочной реакцией он защищает металл от коррозии.

Выпуски арматуры столбов при изготовлении каркаса загибают горизонтально на длину 30 – 40 диаметров прута. Если дипломированный сварщик умеет правильно, и не перекаливая варить арматуру, загибы не делают.

В ростверк стержни укладывают двумя слоями:

  • верхний слой ниже верхнего среза на толщину защитного слоя;
  • в нижнем слое, на ту же толщину выше подошвы.

Середина не армируется, тут нагрузок почти не бывает.

Схема расположения прутов арматуры определяется требованиями к частям фундамента:

  • для буронабивных свай или железобетонных свайных столбов – требования прочности на срез обуславливается нагрузкой от горизонтального смещения массивов грунта;
  • для горизонтального, обычно монолитного ростверка нагрузка будет изгибающей, т. к. балка ростверка расположена концами на опорах, а под средней ее частью опоры почти нет.

Как располагают арматуру в углах ростверка?

Армирование углов ростверка свайного фундамента и пересечения с несущими внутренними стенами нужно вести с загибанием прутов на длину не менее 0,4 – 0,8 м. Отогнутые части горизонтальных прутьев одной стороны ростверка должны заходить на перпендикулярную ей другую сторону и наоборот.

Варить можно не всегда – некоторые марки стали не варятся обычными электродами, возможны перегрев прутков, вытекание металла и ослабление стыков, швов и т. п.

Нормативные документы по столбчатым фундаментам

Количество прутков, марки арматуры, значение диаметров получают в результате расчета столбчатого фундамента профессиональным инженером-строителем. Как и чертежи для его армирования.

Для этого используют такие нормативные документы:

  • СП 20.13330.2011 (СНиП 2.01.07-85*) «Нагрузки и воздействия» – терминология и нагрузки на столбчатый фундамент;
  • СП 50-101-2004 (актуализация СНиПов 2.02.01-83 и 3.02.01-87) – Свод Правил по фундаментам зданий и сооружений, п. с 12.1 – по 12.8 – общие требования к расчету, расчет столбчатых фундаментов – п. 12.3;
  • СП 22.13330.2011 (обновленный СНиП 2.02.01-83) «Основания зданий и сооружений» – нагрузки, глубина заложения, учет грунтовых вод, особенности стадий проектирования;
  • СП 63.13330.2012 (актуализация СНиП 52-01-2003) «Бетонные и железобетонные конструкции», расчетные требования в п. 5, 7, 10.

Расчет по документам позволяет точнее определять цену на армирование столбчатого фундамента.

Ошибки при армировании

Наиболее часто встречающиеся ошибки:

  1. Арматурный каркас устанавливают на грунт. Металл корродирует, расширяется в объеме и рвет бетон в самом важном месте – подошве столбов.
  2. При установке в скважину каркас не центрируется. Арматура может выйти наружу столба или остаться малая толщина защитного слоя.
  3. Не выпускается арматура для связей с каркасом ростверка. Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться.
  4. При сварке стержней соединения не должны быть на углах и на пересечениях стен.
  5. При изгибе прутов место сгиба не греют – прут дает микротрещины.
  6. Арматура в средней части любого железобетонного изделия – грубая ошибка – бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу – когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там – выброшенные деньги, время и труд.
  7. При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.

Армирование ростверка фундамента

Строительство любого сооружения начинается с основы – его фундамента. Ошибки в начале недопустимы, а поэтому, тип, конструкция, состав и технология монтажа должны рассчитываться с предельной точностью. Свайные фундаменты проявляют прекрасную устойчивость и долговечность в самых разных эксплуатационных условиях, а с ростверком эта конструкция получает на 100% эффективную базу для жилых, коммерческих, архитектурных и промышленных построек.

Армирование ростверка – важнейшая часть создания такой железобетонной конструкции. Этому процессу нужно уделять особое внимание, используя правильную технологию и арматуру для фундамента. В статье мы расскажем что это? как его делать? и на что нужно обратить внимание?

Что такое ростверк и какая его роль в фундаменте?

Существует три основных типа фундамента: ленточный, свайный и плиточный. На практике применяется еще несколько разновидностей и модификаций этих технологий и ростверк одна из них. Эта монолитная железобетонная конструкция похожа на ленточный фундамент, но устанавливается поверх сваи (набивной или буронабивной). Важным технологическим моментом является армирование сваи, которое должно выходить за точку опоры с ростверкос на 30-40 см (для максимальной привязки).

Другими словами, ростверк – это ленточный фундамент, опирающийся на сваи. Поверх ростверка возводятся сразу стены с применением утеплителей и усадочных материалов. Ключевым моментом установки ростверка является армирование, от которого будет зависеть успех всей компании.

Дело в том, что на фундамент воздействуют силы (давление стен сверху, пучение и подмыв снизу), которые зачастую направлены в разные стороны. Каждому школьнику известно, что бетон работает на сжатие, а прогибы и деформации для него разрушительные. Поэтому правильная арматура для фундамента и технологически верная обвязка дают возможность ростверку воспринимать нагрузки с разных сторон.

Как правильно армировать ростверк

Чтобы армирование ростверка было не просто для галочки, а строго выполняло свою функцию, необходимо понимать следующее. По всей линии свайно-ленточного фундамента на него действуют силы в двух направления:

  • Снизу вверх. Участки, опирающиеся на сваи.
  • Сверху вниз (прогиб). Стена весом давит на ростверк, создавая усилия на прогиб.

Очевидно, что армирование ростверка при таких раскладах выполняется двумя методами:

  1. В местах пролета нижний пояс армирования должен быть усиленным, так как нижняя часть будет воспринимать всю нагрузку. Для этого используется арматура А3 (рельефная горячекатаная) диаметром от 13 до 16 мм.
  2. В местах опор на сваю усиленным делается верхний пояс, чтобы выдерживать давление, направленное снизу.

Каркас изготавливается из продольно и поперечно направленных прутьев. Вертикальные скобы, хомуты и поперечные участки можно вязать из арматуры диаметром 6-8 мм, даже с гладким сечением (все зависит от конструктивных особенностей здания).

Выдержки из требований по СНИП

При укладке арматуры для ростверка необходимо придерживать следующих требований:

  • Прутья одного ряда должны находиться на расстоянии друг от друга не меньше чем 3 см.
  • Расстояние между двумя продольными направлениями должно быть не больше 40 см. Допускается брать расстояние в 2 толщины стены над ним (максимум).
  • Если диаметр сваи больше 15 см, то в нижнем продольном ряду используется минимум 2 прута армирования.
  • Нельзя делать в ростверке закладные отверстия, больше ширина сваи (балки) на 1/3.

Технология армирования ростверка

Вязка арматуры каркаса необходима для создания правильной геометрии конструкции и для временного закрепления в пространстве. Существует 3 основных метода:

  1. Муфтовое. Самый надежный и 100% метод для создания неразрывного кольца в свайно-ленточном фундаменте. Муфта стоит больших денег, а поэтому у застройщиков, а тем более, в небольшом домашнем домостроении они не востребованы.
  2. Сварка. Сварка обеспечивает быстрый результат, но не всегда подходит под условия бетонирования (повышает коррозию, нагревает прут). По правилам варить каркас армирования можно только из прутьев диаметром больше 25 см. Такие массивные фундаменты применяются крайне редко, а поэтому метод неактуален.
  3. Скрутка. Чаще всего в частном домостроении и профессиональные застройщики используют проволочные скрутки. Это самый простой и эффективный метод, позволяющий вязать армировку в каркас с правильной геометрией и хорошей устойчивостью.

На практике применяют несколько способов ручной вязки, но самый проверенный и продуктивный – это использование специальных вязальных крючков. Существуют также автоматические инструменты, типа вязальный пистолет или жало с шуруповертом, но в реальных условиях такой подход не дает выгоды.

Подведем итоги

Свайно-ленточный фундамент эффективен практически для всех случаев, но лишь при создании правильного ростверка. Чтобы обеспечить жесткость и в то же время гибкость такой железобетонной конструкции, вам необходимо создать качественный каркас с рабочей арматурой для фундамента.

Используйте наши рекомендации, а также техническую литературу и строительные СНИП для расчетов армирования. Только так фундамент на 100% будет выполнять своей функциональное предназначение.

Армирование столбчато-ростверкового фундамента

Надежность и прочность столбчатого фундамента с ростверком во многом зависит от его правильного армирования. Рассмотрены особенности армирования столбчатого фундамента, последовательность работ при армировании, требования к арматуре, расположение арматуры в углах здания и на пересечении с несущими стенами. Также показаны нормативные документы, согласно которым ведется строительство и перечислены ошибки, которые не должны допускаться в ходе работ.

Особенности армирования столбчатого фундамента

Повышение крепости и надежности фундамента достигается его армированием. Бетон выдерживает большие нагрузки на сжатие. Изгибные или растягивающие усилия даже небольшие, разрывают его.

На столб фундамента действуют такие нагрузки:

  • на сжатие – вес здания;
  • на разрыв – зимой пучение грунта сжимает стенки столба и отрывает его вверх от подошвы;
  • на излом/сдвиг, зимой – горизонтальные подвижки грунта при замерзании или летом – сдвиг плотного слоя по водонасыщенному или слабому грунту.

Для нагрузок на сжатие не армируют, а воздействие от пучения грунта полностью устраняют, обернув столб тремя слоями полиэтилена или рубероида. Сдвиговая нагрузка возможна редко, но защищают от нее армированием.

Второй зоной армирования в столбчатых фундаментах, является ростверк. Армирование ростверка свайного фундамента производят только по его нижней и верхней поверхности с учетом толщины защитного слоя бетона.

Требования к арматуре столбов фундамента и ростверка

Для горизонтальной продольной арматуры ростверка берут прутки с регулярным профилем и диаметром 10 – 16 мм. Вертикальные и горизонтальные поперечные участки каркаса – из гладкой арматуры, диаметром 6 – 8 мм.

Для столбов вертикальная арматура – профилированная, горизонтальная – гладкая. Диаметры те же.

Обычно используют прутки марок А I и А III (А 400 С).

Можно использовать новый вид арматуры – композитную. Практика пока не велика, а характеристики у нее хорошие.

Последовательность армирования столбов и ростверка

Столбы армируют вертикальными прутьями. Их варят или вяжут проволокой в каркасы.

На дно ямы насыпают песок, толщиной 200 – 250 мм и сверху такой же слой песка со щебнем. Укладывают не менее 50 – 100 мм бетона для защиты металла от грунтовой влаги и коррозии.

Готовые каркасы опускают в скважины буронабивных свай или ямы под столбы.

Размеры каркаса в сечении должны быть меньше диаметра скважины на 35 – 50 мм с каждой стороны. Этот слой бетона называется защитным. Щелочной реакцией он защищает металл от коррозии.

Выпуски арматуры столбов при изготовлении каркаса загибают горизонтально на длину 30 – 40 диаметров прута. Если дипломированный сварщик умеет правильно, и не перекаливая варить арматуру, загибы не делают.

В ростверк стержни укладывают двумя слоями:

  • верхний слой ниже верхнего среза на толщину защитного слоя;
  • в нижнем слое, на ту же толщину выше подошвы.

Середина не армируется, тут нагрузок почти не бывает.

Схема расположения прутов арматуры определяется требованиями к частям фундамента:

  • для буронабивных свай или железобетонных свайных столбов – требования прочности на срез обуславливается нагрузкой от горизонтального смещения массивов грунта;
  • для горизонтального, обычно монолитного ростверка нагрузка будет изгибающей, т. к. балка ростверка расположена концами на опорах, а под средней ее частью опоры почти нет.

Как располагают арматуру в углах ростверка?

Армирование углов ростверка свайного фундамента и пересечения с несущими внутренними стенами нужно вести с загибанием прутов на длину не менее 0,4 – 0,8 м. Отогнутые части горизонтальных прутьев одной стороны ростверка должны заходить на перпендикулярную ей другую сторону и наоборот.

Варить можно не всегда – некоторые марки стали не варятся обычными электродами, возможны перегрев прутков, вытекание металла и ослабление стыков, швов и т. п.

Нормативные документы по столбчатым фундаментам

Количество прутков, марки арматуры, значение диаметров получают в результате расчета столбчатого фундамента профессиональным инженером-строителем. Как и чертежи для его армирования.

Для этого используют такие нормативные документы:

  • СП 20.13330.2011 (СНиП 2.01.07-85*) «Нагрузки и воздействия» – терминология и нагрузки на столбчатый фундамент;
  • СП 50-101-2004 (актуализация СНиПов 2.02.01-83 и 3.02.01-87) – Свод Правил по фундаментам зданий и сооружений, п. с 12.1 – по 12.8 – общие требования к расчету, расчет столбчатых фундаментов – п. 12.3;
  • СП 22.13330.2011 (обновленный СНиП 2.02.01-83) «Основания зданий и сооружений» – нагрузки, глубина заложения, учет грунтовых вод, особенности стадий проектирования;
  • СП 63.13330.2012 (актуализация СНиП 52-01-2003) «Бетонные и железобетонные конструкции», расчетные требования в п. 5, 7, 10.

Расчет по документам позволяет точнее определять цену на армирование столбчатого фундамента.

Ошибки при армировании

Наиболее часто встречающиеся ошибки:

  1. Арматурный каркас устанавливают на грунт. Металл корродирует, расширяется в объеме и рвет бетон в самом важном месте – подошве столбов.
  2. При установке в скважину каркас не центрируется. Арматура может выйти наружу столба или остаться малая толщина защитного слоя.
  3. Не выпускается арматура для связей с каркасом ростверка. Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться.
  4. При сварке стержней соединения не должны быть на углах и на пересечениях стен.
  5. При изгибе прутов место сгиба не греют – прут дает микротрещины.
  6. Арматура в средней части любого железобетонного изделия – грубая ошибка – бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу – когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там – выброшенные деньги, время и труд.
  7. При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.

Руководство по свайному фундаменту | Типы свайных фундаментов

Фундаменты — это ключ к любой архитектуре. Он обеспечивает адекватную поддержку конструкции, передавая нагрузки от конструкции на почву. Важно учитывать тот факт, что слой, на который фундамент воздействует нагрузкой, должен иметь соответствующую несущую способность и соответствующие характеристики осадки.

В основном есть два типа фундаментов: мелкие и глубокие. Неглубокие фундаменты эффективны, когда грунт имеет достаточную несущую способность, чтобы выдерживать нагрузки, создаваемые конструкцией.В то время как глубокий фундамент очень эффективен, когда несущая способность поверхностного грунта не может выдерживать нагрузки, создаваемые конструкцией. В таком сценарии нагрузки необходимо перенести на более глубокий уровень, где почва может выдержать избыточную нагрузку конструкции.

types_of_pile_foundation

Источник: houseunderconstruction.com

Выберите тип фундамента на основании следующих критериев:

  • Состояние почвы;
  • Стоимость;
  • Сроки реализации проекта;
  • Уровень воды;
  • Полная нагрузка от надстройки;
  • Доступные ресурсы;
  • Чувствительность к шуму и вибрации.

Теперь, когда у вас есть базовый обзор фундамента, пора переключить наше внимание на свайный фундамент. В следующих разделах этой статьи мы предоставили исчерпывающую информацию, касающуюся свайного фундамента. Мы обещаем, что после прочтения этого материала вы узнаете все, что касается свайного фундамента.

Начнем с определения свайного фундамента.

Свайный фундамент, тип глубокого фундамента, имеет форму тонкой колонны или длинного цилиндра.Он состоит из таких материалов, как сталь или бетон, которые используются для поддержки конструкции. Затем он используется для перемещения нагрузки на желаемую глубину через поверхностный слой или концевой подшипник. Если фундамент имеет глубину, более чем в три раза превышающую его ширину, он называется «свая». Эти типы глубоких фундаментов обычно используются для больших конструкций. Они также пригодятся там, где почва на небольшой глубине не может противостоять поднятию или чрезмерной осадке.

Use Pile Foundation

Источник: basiccivilengineering.com

Теперь, когда вы поняли определение свайного фундамента, следующая тема, которую необходимо рассмотреть, — это ситуации, в которых настоятельно рекомендуется использовать систему свайного фундамента.

Когда использовать свайный фундамент?

  • Когда вы обнаружите, что уровень грунтовых вод довольно высок;
  • При использовании тяжелых и неравномерных нагрузок от надстройки;
  • Использование других типов фундаментов невозможно из-за стоимости или нецелесообразности;
  • Когда почва на небольшой глубине сжимается;
  • Когда есть возможность уборки из-за расположения вблизи русла реки или моря;
  • Наличие каналов или систем глубокого дренажа возле строения;
  • Когда выемка грунта на желаемой глубине невозможна из-за плохого состояния почвы;
  • Когда становится невозможным сохранить траншеи фундамента сухими из-за сильного притока фильтрации.

Виды свайного фундамента.

Свайный фундамент можно разделить на несколько частей в зависимости от назначения, материалов и способа установки свай.

Рассмотрим каждую из них.

В зависимости от функции или использования

  • Сваи с торцевыми опорами
  • Фрикционные сваи
  • Напорные или подъемные сваи
  • Уплотняющие сваи
  • Анкерные сваи
  • Отбойные сваи
  • Шпунтовые сваи
  • Сваи с боковой нагрузкой
  • Сваи

Исходя из материалов и метода строительства

  • Деревянные сваи
  • Бетонные сваи
  • Стальные сваи
  • Составные сваи

На основе установки

  • Забивные сваи
  • Монолитные сваи
  • Забивные и монолитные сваи

Рассмотрим подробнее каждый из этих типов свайных фундаментов.

Классификация сваи на основе функции или действия

Концевые сваи

В этом типе сваи нагрузка смещается от вершины сваи к соответствующему спектру несущей способности.

Фрикционные сваи

В сваях этого типа нагрузка переносится с глубокого уровня через поверхностный слой, связанный с площадью поверхности сваи.

Натяжные или подъемные сваи

Этот тип свайного фундамента очень эффективен при подъёме анкерных конструкций в результате гидростатического давления или опрокидывающего момента в результате горизонтальных сил.

Уплотняющие сваи

Этот тип свайного фундамента достаточно эффективен при рыхлении сыпучих грунтов для увеличения несущей способности грунта. Куча песка весьма эффективна для этой цели, поскольку не требует переноски груза.
Анкерные сваи

Эти типы свай рекомендуется использовать в качестве анкеровки для защиты от горизонтального растяжения.

Шпунтовые сваи

Эти типы свай используются для подъема гидротехнических сооружений, которые могут пригодиться для уменьшения просачивания.

Сваи из теста

Эти типы свай полезны, когда дело доходит до предотвращения горизонтальных и наклонных сил, которые возникают в прибрежных сооружениях.

Сваи с боковой нагрузкой

Эти типы свай чрезвычайно полезны, когда дело касается опорных стен, мостов и плотин. Они также эффективны при использовании в качестве кранцев в доках и гаванях.

Типы свай по составу и материалу

Деревянные сваи

Эти типы свай очень эффективны при использовании в полностью сухом или погруженном состоянии.

Стальные сваи

Эти типы свай представлены в виде трубных свай, шпунтовых свай и двутавровых свай.

Бетонные сваи

Эти типы свай бывают сборными или монолитными. Было замечено, что сборные сваи усилены природой. При этом установка набивных свай производится предварительными земляными работами. Существуют различные типы монолитных свай: сваи Макартура, сваи Франки и сваи Раймонда.

Композитные сваи

Эти типы свай очень эффективны, когда определенный участок сваи погружен под воду.Он бывает в виде бетона и дерева или бетона и стали.

Типы свай на основе установки

Забивные сваи

Сваи этого типа используются для забивания деревянных, бетонных или стальных свай на место с помощью забивочного инструмента.

Монолитные сваи

В этих типах свай используются только бетонные сваи. Во время эксплуатации сваи бурятся и забиваются бетоном. Можно добавить подкрепления согласно требованиям.

Забивные и монолитные сваи

Это идеальное сочетание забивных и монолитных свай. В нем используется кожух или оболочка. Один из наиболее часто используемых типов свай — это сваи Франки, которые являются частью забивных и монолитных свай.

Теперь, когда вы ознакомились с различными типами свайных фундаментов, давайте обратим наше внимание на преимущества свайных фундаментов.

  • Возможность изготовления сборных железобетонных изделий в соответствии со спецификациями
  • Может быть предварительно изготовлен в любой форме, размере и длине, что сокращает общее время завершения;
  • Дает аккуратную и чистую презентацию, требуя минимального наблюдения и меньше места для хранения;
  • Может использоваться в помещениях, где бурение скважин запрещено, благодаря его способности брать и находить подземные воды под давлением.

Отличный вариант при работе над водой, так как он может быть очень эффективным при строительстве причалов и свай на пристанях.

Давайте теперь углубимся в свайный фундамент и ответим на некоторые вопросы, которые могут у вас возникнуть по этой теме.

Также читайте: Преимущества и недостатки свайных фундаментов

Зачем нужен свайный фундамент?

Свайные фундаменты пользуются большим спросом, когда речь идет о передаче нагрузок от надстроек со слабого фундамента на более прочный и менее сжимаемый более жесткий грунт.Таким образом, он выдерживает все горизонтальные нагрузки и повышает эффективность фундамента.

В каких ситуациях свайный фундамент имеет высокую эффективность?

Свайные фундаменты могут быть чрезвычайно эффективными при слабом слое почвы на поверхности. Причина? Слой не сможет выдержать вес здания. Когда нагрузки зданий проходят через свайный фундамент, они смещаются на более прочную груду породы, которая находится прямо под слабым слоем.

Насколько глубока должна быть опора?

Было замечено, что глубина основания должна иметь минимальную глубину 12 дюймов ниже ненарушенной почвы в прошлом.Что касается опор, они должны находиться минимум на 12 дюймов ниже линии замерзания или должны быть защищены от мороза. Ширина опор должна быть не менее 12 дюймов.

Какие три самых прочных фундамента дома?

Три самых прочных фундамента дома:

  1. Фундамент из плит
  2. Фундамент подвала
  3. Фундамент подвала

Какую глубину следует учитывать при строительстве фундамента?

Если вы находитесь рядом с коренной породой или нуждаетесь в армировании сталью, важно копать глубокий фундамент.Начните любой тип фундамента, выкопав опоры шириной не менее 2 футов и глубиной до линии мороза. Существуют определенные фундаменты, которым может потребоваться дополнительная ширина, некоторые — максимум 6 футов в ширину.

Заключительные слова

В этой статье мы представили исчерпывающий обзор свайного фундамента. Мы надеемся, что после прочтения этой статьи вы сможете лучше понять рассматриваемый предмет. Следуйте инструкциям, приведенным в этом материале, и вы будете в гораздо лучшем положении при установке свайного фундамента для строительства вашего здания.Мы надеемся, что информация, представленная в этом блоге, поможет вам принять правильные решения, когда дело доходит до строительства здания. И так, чего же ты ждешь? Начните применять советы, данные в этом материале. Чтобы получить больше такой интересной информации, следите за нашими блогами.

.

Фундамент ростверка — стальная конструкция

Конструкция фундамента ростверка применяется для тяжелых структурных нагрузок от колонн, опор или балок, необходимых для передачи несущей способности сравнительно слабого грунта.

Фундамент ростверк помогает распределять нагрузку на большую площадь грунта. Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для нагрузки трансмиссии. Глубина фундамента ограничена от 1 м до 1.5м.

Определение фундамента ростверка — Фундамент ростверка состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади.

Этот тип фундамента обычно используется для опор и опор колонн тяжелых конструкций. Ростверк состоит из стальной I I секции (R.S.J), уложенной в одинарную или двойную большую. Второй крупнее. Количество R.S.J.S и расстояние между ними зависит от нагрузки на конструкцию и несущей способности почвы.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. На утрамбованную поверхность наносится слой цементного бетона, который хорошо уплотняется, чтобы сделать его непроницаемым. R.S.J.S желаемых размеров укладываются через равные промежутки времени. Нижние фланцы R.S.J.S заделываются в бетон путем заливки густого цементного раствора. R.S.J.S соединяются между собой трубами и болтами. Болты вбиваются в перемычку R.S.J.S.

grillage-foundation-diagram

Г.И. Отрезки трубы помещаются между R.S.J.S, и длинный болт пропускается через все отверстия и трубы. Это соединит R.S.J.S вместе, образуя жесткую массу.

Типы фундаментов ростверка

1. Фундамент стальной ростверк

Стальной решетчатый фундамент представляет собой конструкцию из стальных балок, структурно известных как рулонные стальные балки (RSJ), состоящие из двух или более ярусов.

2. Фундамент из деревянных ростверков

Деревянный ростверк предназначен для тяжелонагруженной деревянной колонны или кирпичной стены.

Изображения фундамента ростверка

Grillage-foundation-Section-and-Plan

Чертежи разреза и плана ростверка.

Grillage-foundation-bending-and-shear-diagrams

Фундамент — схемы изгиба и сдвига.

Grillage-foundation-temporary-works

Фундамент ростверка — временные работы

Преимущества фундаментов для ростверков

Фундамент из стального ростверка дает больше преимуществ подрядчикам, чем деревянный ростверк.

Скорость монтажа — подрядчики могут сэкономить время, используя фундамент из ростверка.

Удобство — ростверк в фундаменте позволяет избежать заливки бетона и сэкономить время благодаря простоте монтажа.

Экономически эффективный метод — Подрядчик может снизить затраты за счет минимального нарушения работы транспортной инфраструктуры.

Универсальное фундаментное решение — эта технология подходит для множества различных областей применения.

Дополнительные материалы для чтения

Фундамент для ростверка

ppt — Просмотр Slideshare, фундамент для ростверка pdf скачать

.

ПРОЕКТНЫЕ ВОПРОСЫ В СВАЙНЫХ ФУНДАМЕНТАХ

Свайные фундаменты являются одним из видов глубоких фундаментов. Эти фундаменты переносят нагрузку глубже на твердые породы, находящиеся под поверхностью земли. Но есть определенные вопросы при проектировании свайных фундаментов, связанные с выбором типа свайного фундамента и способа установки свай.

Ключевые проблемы проектирования свайных фундаментов включают:

1. Выбор типа сваи и способа установки;

2.Оценка размера сваи для удовлетворения требований достаточного запаса прочности от разрушения как поддерживающего грунта, так и самой сваи как при сжатии, так и при растяжении;

3. Оценка осадки фундамента и дифференциальной осадки между соседними фундаментами;

4. Рассмотрение эффектов любой боковой нагрузки и конструкции свай для обеспечения достаточного запаса прочности против разрушения почвы и сваи, а также приемлемого бокового прогиба;

5.Рассмотрение эффектов движений грунта, которые могут возникать из-за внешних причин (таких как оседание и набухание почвы), и оценка движений и сил, вызванных такими движениями в свае;

6. Оценка характеристик сваи на основе соответствующих испытаний на нагрузку свай и интерпретация этих испытаний для оценки параметров, которые могут быть использованы для более точного прогнозирования характеристик свайного фундамента.

7. Выбор типа свайного фундамента для конструкции должен основываться на конкретных грунтовых условиях, а также на требованиях к нагрузке на фундамент и критериях окончательной эффективности.

8. Существует множество типов фундаментных свай. Система классификации свай может основываться на типе материала, методике установки и оборудовании, используемом для установки.

9. Фундаментные сваи также можно классифицировать по способу передачи нагрузки от сваи на окружающий массив грунта.

.

Выбор свайного фундамента в зависимости от состояния почвы

Выбор свайного фундамента зависит от данных исследования грунта, полученных из разведочных скважин на разной глубине. Выбор подходящей сваи с учетом желаемой прочности и требований играет важную роль в снижении затрат и эффективности. В этой статье мы обсудим выбор типа свай исходя из грунтовых условий.

Факторы, влияющие на выбор сваи Фундамент

Факторы, влияющие на выбор свайного фундамента:

  1. Почвенные условия
  2. Нагрузки от конструкций
  3. Характер нагрузки
  4. Количество используемых свай
  5. Стоимость строительства

Типы свайных фундаментов

В зависимости от вышеупомянутых факторов, сваи обычно делятся на следующие 3 типа:

  1. Концевые опорные сваи
  2. Сваи подшипников качения
  3. Комбинация концевой опоры и свай подшипника скольжения.

1. Фундамент концевой опоры свайного типа

Концевые несущие сваи, также называемые точечными сваями, выбираются, когда глубина твердых слоев почвы или коренных пород на площадке находится в пределах разумной глубины. Длину используемой сваи можно легко вычислить на основе глубины коренной породы, полученной из записей скважин при разведке почвы.

Рис. 1: Концевая опорная свая

В этом случае нагрузки от конструкций напрямую передаются на твердый грунт за счет несущего действия конца нижней части сваи, и это не требует использования поверхностного трения для сопротивления нагрузкам.Стоимость строительства свай в таких случаях оптимальна.

Предел прочности сваи или группы свай зависит от несущей способности коренных или твердых пород. Количество используемых свай в этом случае зависит от нагрузок от конструкции и индивидуальной вместимости свай.

В данном случае

Q U = Q P

Где Q U — предельная несущая способность свайного фундамента

Q P — нагрузка, воспринимаемая концевой несущей сваей или группой свай.

В случае, если твердая коренная порода недоступна на разумной глубине и существует достаточно уплотненный твердый слой почвы, тогда сваи должны быть расширены на несколько метров в толщу твердого грунта.

2. Фундамент из фрикционных свай:

Фрикционные сваи выдерживают нагрузки от конструкций за счет поверхностного трения о грунт. Этот тип свайного фундамента выбирается, когда на большой глубине имеется твердый слой, и строительство концевой несущей сваи становится неэкономичным. Затем выбирается количество свай в группе, чтобы выдержать нагрузку от конструкции за счет поверхностного трения.Этот тип свайного фундамента также выдерживает нагрузки от торцевых опор, но его величина небольшая, поэтому в расчетах им пренебрегают.

Рис. 2: Фрикционная свая.

Выбираемая длина фрикционной сваи в этом случае зависит от прочности грунта на сдвиг, нагрузок от конструкций и размера свай. Вместимость отдельной сваи рассчитывается исходя из сопротивления поверхностному трению, обеспечиваемого выбранной длиной сваи. Следует использовать оптимальную длину этого ворса с учетом экономии. Количество свай, необходимое в группе, можно рассчитать исходя из вместимости каждой сваи.

В данном случае

Q U = Q S

Где Q U — предельная несущая способность свайного фундамента

Q S — нагрузка, воспринимаемая фрикционной сваей или группой свай.

Нагрузка передается на грунт за счет трения в случае песчаного грунта и сцепления в случае глинистого грунта. Рыхлый песок и мягкая глина могут не обеспечивать достаточного сопротивления поверхностному трению или адгезии при больших нагрузках от конструкций.

3. Фундамент из комбинированных концевых опор и фрикционных свай:

Этот тип свайного фундамента чаще всего используется в строительстве. Преимущество использования этой сваи заключается в том, что она может выдерживать нагрузки от конструкций как за счет концевой опоры, так и за счет сопротивления трению. Эта свая обладает большой вместимостью и экономична.

Эта свая используется, когда результаты разведки почвы показывают твердую коренную породу или достаточно уплотненный грунт на разумной глубине, а грунт над коренной породой поддерживает сопротивление поверхностному трению.

В данном случае

Q U = Q S + Q P

Где Q U — предельная несущая способность свайного фундамента

Q S — нагрузка, воспринимаемая фрикционной сваей или группой свай

Q P — нагрузка, воспринимаемая концевой несущей сваей или группой свай.

Нагрузка передается на грунт за счет трения в случае песчаного грунта и сцепления в случае глинистого грунта.

Подробнее: Каковы методы забивания свай по воде?
.

Отправить ответ

avatar
  Подписаться
Уведомление о
