Как армировать ленточный фундамент шириной 30 см: Армирование ленточного фундамента шириной 40 см. Как производится армирование ленточного фундамента своими руками. Как вязать армированную сетку в траншее

Схема армирования ленточного основания своими руками

Содержание

1. Схема армирования основания
2. Какой должна быть арматура?
3. Как вычислить толщину арматуры?
4. Шаг выполнения установки
5. Процедура армирования углов
6. Процедура армирования подошвы фундамента
7. Какое количество прутка необходимо?
8. Как собрать арматуру для фундамента?
9. Видео: как армировать ленточный фундамент самостоятельно

Ленточный фундамент для постройки зданий наделён нестандартной геометрией: его длина больше ширины и глубины в десятки раз. Благодаря такой конструкции все нагрузки распределены вдоль ленты. Бетонный камень самостоятельно такие нагрузки компенсировать не может: у него недостаточно прочности на изгиб.

Чтобы конструкции придать повышенную прочность, используется не просто бетонный раствор, а железобетон. Он представляет собой бетонный камень, внутри которого расположены металлические элементы — стальная арматура. Процесс закладки металлических стержней назван армированием ленточного фундамента. Самостоятельно выполнить его несложно, расчет необходимых материалов – элементарная математика, основные схемы армирования ленточного фундамента – известны, их много даже в интернете.

В проекте строительства прописывают количество, размещение, сечение и сорт арматуры. На эти параметры влияют многие факторы: начиная с геологической обстановки на строительном участке, до высчитанной массы возводимого дома.

Важно! Если вам нужен гарантированно прочное основание — потребуется создавать проект дома.

С другой стороны, если возводится небольшая постройка, можно на основании общих рекомендаций выполнить всё самостоятельно, в том числе и спроектировать схему армирования ленточного основания.

Ленточный фундамент относится к универсальному типу оснований при возведении построек. Схеме ленточного основания обычно отдают предпочтение в таких случаях:

• При сооружении зданий из тяжелых строительных материалов – кирпича, камня, железобетона, строительных блоков. В тех вариантах, когда нужно значительную нагрузку на почву равномерно распределить по всей ленте.
• Когда по проектному плану возводится в доме полноценный подвал либо цокольный этаж. Это может позволить только ленточная схема.
• При возведении многоуровневых домов, с использованием тяжёлых междуэтажных перекрытий.
• Если территория под застройку оказалась после исследования с неоднородными верхними слоями почвы. Исключением будут только совершенно неустойчивые грунты. В таких случаях возведение ленточного основания становится нерентабельным либо невозможным, и есть смысл воспользоваться другим типом фундамента. Невозможно обустраивать ленточный фундамент и в местностях с вечной мерзлотой.

У монолитного ленточного фундамента немало прекрасных характеристик, к которым относится долговечность (её оценивают многими десятилетиями), относительная простота и понятность строительства, хорошие возможности для монтажа инженерных коммуникаций. Среди преимуществ ленточного монолитного основания и организация тёплых полов первого этажа.

Если рассматривать прочностные качества ленты, то она не уступает монолитным плитам.

По некоторым критериям ленточный фундамент и превосходит их, ведь требуется для возведения меньше трат материальных средств.

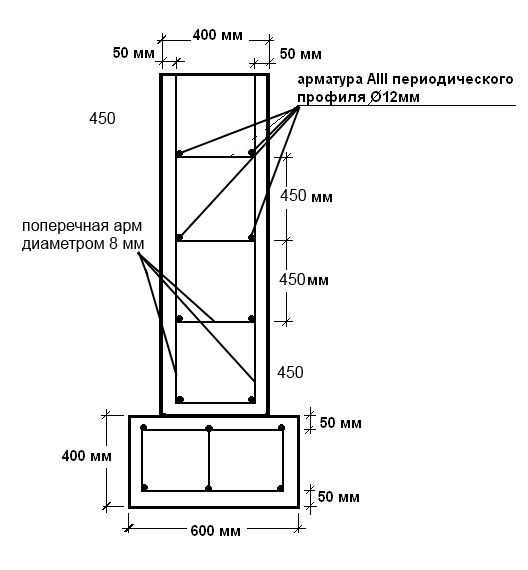

Схема армирования основания

Арматура в ленточном основании, расположенная в поперечном сечении, представлена прямоугольником. Объяснение такой форме только одно: такая схема срабатывает лучше всего.

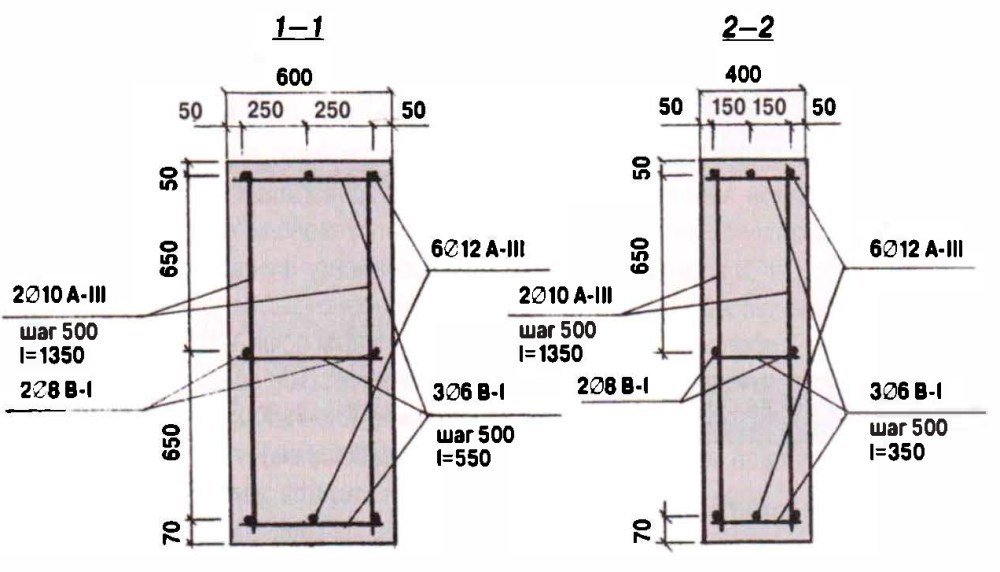

На фото ниже армирование ленточного основания при высоте ленты в диапазоне 60-70 см:

На ленточное основание воздействуют две силы: при морозе снизу действуют силы пучения, а сверху — действует нагрузка от здания. При этом середина ленты практически не нагружена. Для компенсации воздействия этих двух сил выполняется два армопояса: один снизу и один сверху. Для средне- и мелкозаглубленных фундаментов (глубиной до одного метра) этого достаточно. Для ленточного основания глубокого заложения потребуется 3 армированных пояса: усилия требует слишком большая глубина.

Для большей части ленточных фундаментов армирование выполняется именно так, как на фото:

Рабочая арматура будет находиться в нужном месте, если её перед заливкой бетоном особым образом закрепляют при помощи тонких прутьев из нержавеющей стали.

Прутья в работе участия не принимают, они только закрепляют рабочую арматуру в необходимом положении.

Такой тип арматуры называют конструкционным, так как благодаря прутьям создаётся конструкция.

При вязании арматурного пояса используются хомуты, которые ускоряют работу:

Как видно на схеме армирования, рабочие продольные стержни арматуры перевязывают горизонтальными и вертикальными прутками. Часто они выполняются в форме замкнутого контура — хомута. В итоге конструкция получается более надёжной, да и работать с хомутами быстрее и проще.

Какой должна быть арматура?

Стальные стержни, закладываемые в бетон, различны по назначению:

• Продольные горизонтальные (считаются у строителей рабочей арматурой). Расположены стержни вдоль ленты, работают с изгибающей нагрузкой. Диаметр стержня подбирают расчётом. Для конструкции, которая имеет толщину 15 см и меньше, армирование закладывают в один слой. Для конструкций с толщиной от 15 см (ленточные основания) используют арматурный каркас, состоящий обычно из нижнего и верхнего армирования (арматурных поясов).
• Поперечные горизонтальные (обычно называют их хомутами). Стержни обеспечивают совместное функционирование продольного армирования. Хомуты связывают арматурный каркас в единую конструкцию. Используются стержни из конструктивных соображений.
• Вертикальные стержни (хомуты). Если толщина конструкции больше 15 см, то потребуется связать как продольные прутья, располагающиеся в одном горизонтальном уровне, так и нижнюю, и верхнюю часть арматурного каркаса. Функцию возьмут на себя вертикальные хомуты. Сечение и шаг используется из конструктивных соображений.

Для ленточного основания применяется два типа прутка. Для продольных, несущие основную нагрузку, нужен класс АII либо AIII. Профиль стержня должен быть обязательно ребристый: так происходит лучше сцепка с бетоном и нормально передаётся нагрузка. Для конструкционных перемычек в целях экономии используют дешёвую арматуру: например, с гладким профилем первого класса АI, у которой толщина 6-8 мм.

Продольные пруты арматурного каркаса располагают так:

В последние годы производители стройматериалов активно продвигают на рынок стеклопластиковую арматуру. По уверениям производителей, такая арматура наделена лучшими прочностными характеристиками и отличается большей долговечностью. Но применять её в фундаментах жилых домов большая часть проектировщиков не рекомендует.

По нормативам для армирования ленточного основания должен быть железобетон. Характеристики железобетона давно известные, проверенные десятилетиями и просчитаны.

Под ленту разработаны специальные арматурные профили, которые способствуют тому, чтобы металл и бетонный раствор при застывании соединились в единую монолитную конструкцию.

А вот как поведёт бетонный раствор себя в паре со стеклопластиком, насколько прочной будет такая сцепка с бетонным раствором, каким будет сопротивление нагрузкам – никто точно не знает. Эта тема изучается, но она не даёт ответы на многие вопросы. Хотите поэкспериментировать — используйте стекловолоконную арматуру. А если нет — то покупайте стальную арматуру.

Классы арматуры и диаметры арматуры:

Строительная деятельность любого рода обязательно включает свои нормы – это ГОСТы или СНиПы. Естественно, процедура армирования не является исключением, и руководствуется нормой СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Данный устав содержит указания по наименьшему количеству арматуры: не меньше 0,1% от величины площади поперечного сечения ленточного фундамента.

Как вычислить толщину арматуры?

В разрезе фундамент обладает прямоугольной формой, потому площадь сечения определяется путём простой арифметики — перемножается длина сторон прямоугольника. Лента глубиной 80 см и шириной 30 см, предполагает следующий подсчёт величины площади: 80 см x 30 см = 2400 см².

После этого необходимо установить площадь арматуры, согласно предъявленным к использованию нормативам, она обязана составлять не меньше 0,1%. В представленном случае это показатель 2,8 см². Далее необходимо путём подбора узнать диаметр отдельных прутков и основное число.

К примеру, будет употребляться арматура 12 мм, с площадью сечения 1,13 см². Чтобы следовать указанным рекомендациям, нужны три прутка: 1,13 x 3 = 3,39 см², эта величина больше, чем рекомендованные 2,8 см². Однако, произвести деление трёх ниток на два армопояса нельзя, одновременно нагрузка с двух сторон окажется значительной для фундамента.

По этой причине кладут четыре нитки, тем самым обеспечивая внушительный запас прочности.

Для экономии финансовых средств можно попытаться уменьшить диаметр. То есть, произвести подсчёты под 10 мм. Площадь данного прутка равна 0,79 см², при умножении на 4 (наименьшее число стержней арматуры для ленточного каркаса), получается 3,16 см², и этой величины хватает, даже есть запас. Следовательно, для такого типа фундамента вполне можно употребить арматуру ребристую второго класса с сечением 10 миллиметров.

Процедура армирования основы под небольшое коттеджное здание осуществляют с применением прутков, имеющих разный тип профиля:

Как правильно вычислить толщину арматуры – теперь понятно. Дальше следует определить, какой шаг необходим для установки перемычек.

Шаг выполнения установки

Подобные параметры тоже предполагают следованию соответствующим формулам и методикам. Однако, если сооружение небольшое, то можно сделать гораздо проще. Согласно стандарту, промежуток между горизонтальными ветками не должен превышать 40 см, на данный параметр и следует ориентироваться.

Каким образом можно узнать величину промежутка между арматурой?

Чтобы не ржавела сталь, она обязана располагаться в толще бетонного состава с наименьшим промежутком от краев — 5 сантиметров.

Отталкиваясь от данного значения, надо производить расчёт промежутка меж прутками: на 10 см меньше, чем общие размеры ленты. При ширине фундамента 45 см, между двумя нитками получится промежуток 35 см (45 см — 10 см = 35 см), что подходит по всем нормам.

Под шагом армирования подразумевается промежуток между двумя прутками:

При размерах ленты 80×30 см, арматура располагается в промежутке 20 см. В случае с вариантами основания среднего заложения (высота 80 сантиметров) армопояса находятся друг от друга на высоте 70 см.

Несколько слов об установке перемычек.

Данный норматив имеется тоже в СНиПе: в этом варианте шаг обязан составлять не больше, чем 300 мм.

Мы произвели подсчёт армирования фундамента собственноручно, но надо иметь в виду один нюанс. При подсчётах не брались в учет вес строения и геологические исследования грунта на строительном участке. Мы взяли за основу то, что эти параметры брались в учёт в процессе вычисления размеров ленты, и этого будет достаточно.

Процедура армирования углов

Особенности конструкции фундамента таковы, что она имеет свои слабые зоны — это углы и простенки, а если точнее, их примыкание. Здесь происходит соединение нагрузки от стен. Для правильного распределения нагрузки надо так же правильно перевязать арматуру.

Если сделать соединение обычным образом, то должной передачи нагрузки не получится. В результате по истечению некоторого времени в фундаменте образуются трещины.

Согласно правильному плану армирования ленточного основания применяются или сгоны — Г-образные хомуты, или же нитки удлиняют на 60-70 см, после чего загибают:

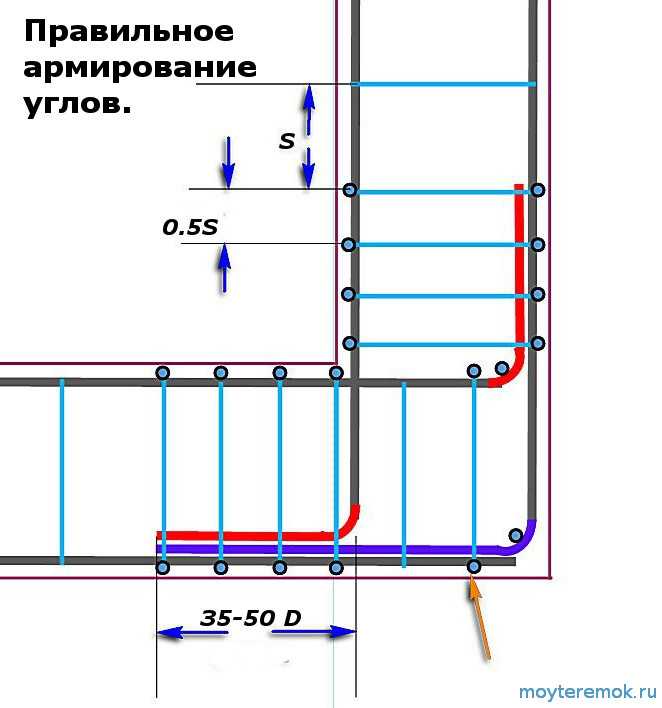

В процессе армирования углов пользуются следующей схемой: прут загибают, с одной стороны, на другую. Для достижения так называемого «захлёста» достаточно 60-70 сантиметров. В случае, когда не хватает длины прутка на загиб, применяются упомянутые выше хомуты, имеющие стороны не меньше 60-70 см.

Подобный принцип применяют и к армированию примыкания простенков, стоит взять арматуру с наличием запаса и загибать. Возможно использование Г-образных хомутов.

Вот действенные схемы, показывающие нюансы армирования:

В описанных выше ситуациях по углам шаг размещения перемычек в два раза уменьшен. В данных зонах перемычки становятся активными, то есть участвуют в процессе распределения присутствующей нагрузки.

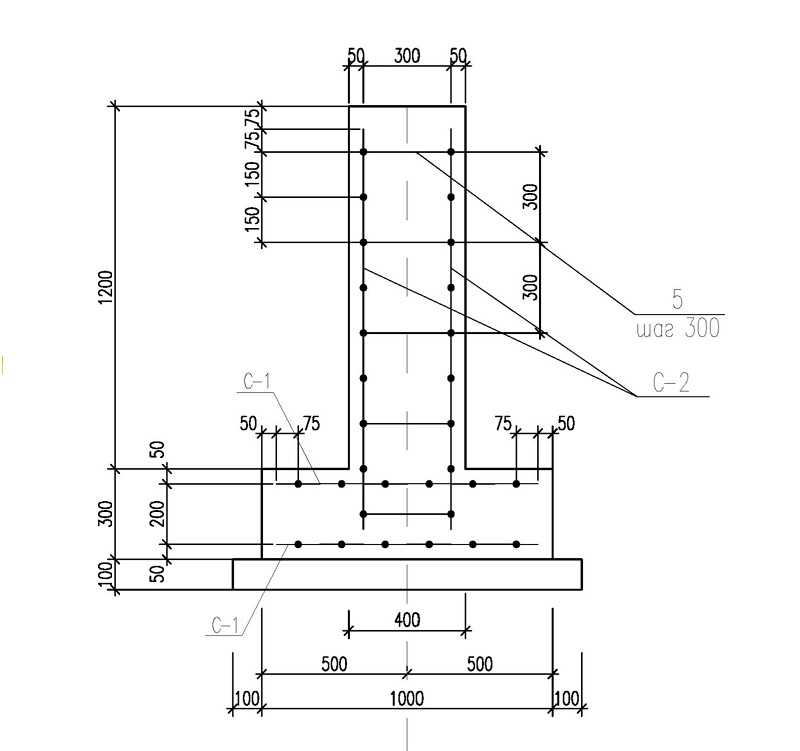

Процедура армирования подошвы фундамента

В частных случаях создают фундаменты с наличием подошвы. В основном это делается на почве с наличием невысокой несущей способности, на пучинистых грунтах, под строения с большим весом. Подошва способна передавать нагрузку на внушительную площадь. А это, в свою очередь, обеспечивает хорошую стабильность данному фундаменту.

В армировании подошвы тоже возникает надобность, в противном случае она просто развалится от сильного напора. На фото ниже имеется две версии: один пояс арматуры и два армированных пояса для подошвы. Если сложная почва, то стоит обеспечить подошве основания два пояса. Если почва нормальная или среднепучинистая — только один армированный пояс.

Прутья арматуры, размещённые в длину – рабочие, находятся в промежутке 200-300 мм друг от друга, скрепляются небольшими кусками прутка.

При узкой подошве поперечные отрезки не принимают участия в распределении имеющейся нагрузки.

Если они созданы с диаметром 6-8 миллиметров, то их загибают таким образом, чтобы ими были охвачены прутья, расположенные возле края.

Скрепляют всю конструкцию вязальной проволокой.

При широкой подошве арматура рабочая способна противостоять попыткам почвы ее «схлопнуть». По этой причине здесь применяют арматуру ребристую аналогичного с продольной, такого же диаметра и класса.

Какое количество прутка необходимо?

Создав удобную схему, можно быстро и легко узнать, какое количество элементов понадобится. Их надо размещать по периметру и непосредственно под стенами. Какова длина ленты, такой потребуется и метраж прутка. Если умножить длину на число ниток, то в итоге получается нужная длина арматуры. После определения длины к числу прибавляется 20% — необходимый запас для стыков и «перехлёстов». Столько же понадобится и арматуры.

Используя схему, подсчитываете число продольных ниток, после чего считаете количество прутка, которое понадобится впоследствии:

Далее производится подсчёт арматуры, число перемычек: длина ленты разделяется на шаг установки. Затем вычисляется количество, необходимое для создания перемычки. Результат умножить на число перемычек, плюс 20% (нужный запас на соединения). Таким образом, получится то количество арматуры, которое нужно для армирования.

Для армирования подошвы применяется аналогичный принцип, и, если вместе всё сложить, можно узнать, какие количество арматуры понадобится на возведение всего ленточного фундамента при строительстве вашего дома.

Как собрать арматуру для фундамента?

После того, как установится опалубка, начинается армирование фундамента. Для его выполнения существует два варианта:

1. Непосредственно в траншее складывают арматурный каркас. Но учитывают такой момент: при узкой и высокой ленте крайне неудобно работать в такой траншее.
2. Возле траншеи нарезают стержни для каркаса, часть соединяют. По частям переносят в траншею, располагают в нужной зоне, связывая вместе. Таким образом намного удобнее работать, единственный недостаток – придётся переносить тяжёлые конструкции.

Оба предложенных варианта не являются совершенными, каждый мастер решает для себя, как ему будет удобнее и легче работать. Если такая деятельность осуществляется в траншее, вот необходимая последовательность шагов:

1. Вначале располагают продольные прутья нижнего армированного пояса, немного приподнимают от краёв бетона. Для этих целей применяют ножки, однако, многие мастера довольствуются кирпичными обломками, фиксируя их в песочной подушке.
2. Применяя поперечные отрезки арматуры, выполняют фиксацию на нужном расстоянии вязальной проволокой и крючком.
3. Затем можно выбрать любой путь:
   • если употреблялись прямоугольные контура, к ним сразу присоединяют верхний пояс;
   • если в процессе крепления применялись куски для перемычек и вертикальных стоек, то следующее, что надо сделать – это подвязать вертикальные стойки.

Существует ещё действенная технология, помогающая выполнить армирование ленточного основания. Тогда выходит довольно жёсткий каркас. Однако, имеется и внушительный расход прута на вертикальные стойки, которые потом забивают в землю.

1. Вначале вбивают стойки вертикально в углах и зонах соединения прутков. Диаметр стоек 16-20 мм, они должны располагаться в промежутке не меньше 5 см от краёв опалубки. После их забивают в землю на 2 метра.
2. Забивают прутки вертикальные, диаметр вычисляется предварительно. Шаг для установки вычислен: 300 мм по углам. А в зонах, где примыкают простенки, шаг делают меньше – 150 мм.
3. Привязывают рабочие нитки нижнего армированного пояса к стойкам.
4. Там, где пересекаются стойки и арматурные стержни, привязывают горизонтальные перемычки.
5. Далее делается подвязка верхнего армированного пояса, находящегося ниже на 5-7 см от верха бетонной поверхности.
6. Прикрепляются горизонтальные хомуты (перемычки).

Самый удобный способ создания армирующего пояса – это использовать контуры, сформированные предварительно. Тогда сгибают прут, образовывая прямоугольник с нужными размерами.

Но есть одна трудность: их надо создавать идентичными, с наименьшими отклонениями и понадобится контуров очень много. Зато впоследствии работа пойдёт в разы быстрее.

Пояс допустимо связать отдельно, после чего разместить в опалубке. И уже в одно целое связать непосредственно в траншее:

Процедура армирования ленточного фундамента не является простой и достаточно долгая. Однако, осуществить её можно в одиночку, даже нет необходимости в помощниках. Конечно, понадобится большое количество времени, а с помощниками, всё-таки, работать веселее и легче.

Видео: как армировать ленточный фундамент самостоятельно

Пожалуйста, оцените наш материал:

Армирование фундамента

Схема армирования железобетонной конструкции определяется проектом фундамента. Организация, имеющая лицензию на проектные работы, рассчитывает сопротивляемость балки на изгиб, кручение, сжатие…. . выбирает вид арматуры, места ее заложения, марку бетона, размеры конструкции и так далее.

Но многие частники армируют свои фундаменты «по образу и подобию», исходя из опыта эксплуатации железобетонных конструкций. В качестве компенсации отсутствия точных технических расчетов применяется метод внедрения в конструкцию сверхзапаса по прочности. Что достигается благодаря перерасходу материалов.

Что же содержат в себе обычные рекомендации по устройству армировки ленточного монолитного фундамента для небольшого в 1 – 2 этажа частного дома?

Как располагать арматуру

Имеются правила расположения арматуры в балке.
Так как ленточный фундамент будет противостоять в основном изгибающим силам в вертикальной плоскости (прочность на сжатие бетонной конструкции всегда достаточна по умолчанию для небольшой массы дома), поэтому соответственно арматура закладывается в местах наибольших изгибающих нагрузок. Это верхняя и нижняя поверхность ленты.

Чем ближе к поверхности будет заложена арматура, тем она будет ближе к зоне максимальных нагрузок.

Таким образом, в ленточном фундаменте основные пруты закладываются у верхней и у нижней поверхностей.

Расстояние до краев

Но, в тоже время по правилам, стержни должны находиться внутри бетона и не выступать из него. В этом лишь случае сохраниться целостность бетона испытывающего напряжения.

Имеется выработанное решение – закладка основных прутов производится на расстоянии не ближе 5 сантиметров от края конструкции.

Т.е. расстояние от любой поверхности фундамента до арматуры внутри него должна быть не менее 5 сантиметров.

Какие стержни применяется

Применяется ребристая арматура, имеющая поэтому хорошую связь с бетоном, в основном класса А-3. Ее диаметр чаще — 10 — 12 мм. Но для надежного запаса прочности иногда берут и потолще — 14 — 16 мм. Для изготовления поперечин возможно применение и гладких стержней диаметром 6 — 8 мм.

Для ленты фундамента шириной до 40 см таких стержней должно быть по 2 (и более) в каждом ряду, — и в верхнем и в нижнем.

Расстояние межу прутами в одном ряду не должно превышать 30 см.

Все несущие пруты скрепляются между собой арматурой меньшего диаметра (6 — 8 мм), — в горизонтальной и в вертикальной плоскостях. Так образовывается каркас арматуры, который впоследствии закладывается бетоном. Шаг установки таких поперечен обычно от 0,5 метра.

Правила закладки арматуры

На углах не допускается сочленение отдельных несущих арматурных стержней. Только изогнуты цельные закладываются в угол.

В подобном «домашнем» строительстве не применяется сварка . Соединение ведется вязкой. Часто неизвестно, какой именно металл применен и допускается ли вообще его плавление и сваривание. Некоторая сталь при сварке, сильно теряет свои качества, а самое соединение становится не прочным.

Порядок армирования фундамента

Заготавливается арматура необходимой длины, в том числе и тонкая для связывания основных стержней. Готовится, изгибается для установки в углах.

В траншее, вырытой под фундамент, арматурные стержни нижнего ряда укладывается на песчаную подушку. Для обеспечения необходимого расстояния, между подошвой будущего фундамента и прутьями, последние просто кладутся на кирпичи.

Стержни связываются между собой в единые нитки по длине, а также поперечинами. При этом соблюдается заданное расстояние по ширине, а также части каркаса выравниваются по осям фундамента.

К нижним стержням подвязываются вертикально расположенные поперечины, затем монтируется верхние несущие пруты. Для этого они вывешиваются и стропуются в заданном положении, например, на положенных поперек траншеи палках, затем вяжутся с вертикальными поперечинами в каркас.
В итоге получается арматурный каркас стоящий на кирпичах.

Контроль и количество

Важно что бы при монтаже арматуры контролировалось расположение стержней по отношению к центральной оси фундаментной ленты. Для этого на кольях над траншеей натягиваются нити, соответствующие осям фундамента. По ним с помощью отвесов и ориентируется армирующий каркас. Также важно сделать каркас строго вертикальным.

Сколько потребуется арматуры, ответить можно простым расчетом, сделанным самостоятельно. Не забываются перехлесты на 30 см для стыковки, скругления и необходимость обеспечения целостных стержней на сопряжениях стен. Припасается и сталистая проволока для связывания.

Вариант армировки

Видео западного производства, где наглядно показана установка армирования внутри опалубки. Эта технология предусматривает готовые приспособления для подвески арматуры перед заливкой. Но взять на вооружение кое-что можно.

Как устроить фундамент для жилых домов высотой не более двух этажей?

🕑 Время чтения: 1 минута

Сооружение фундамента для жилых домов максимум в два этажа относительно несложно. Это связано с тем, что приложенная нагрузка невелика, поэтому проблемы, связанные с подстилающим грунтом, могут быть решены должным образом с хорошей степенью уверенности.

Строительные нормы и правила ACI 332.1R-06 содержат надлежащие рекомендации относительно размеров и конструкции фундамента, подходящего для двухэтажного жилого дома.

Содержание:

• Ширина опоры
• Толщина опоры
• КЛАДЫ
• Проникновение
• Excavation
• Типы
• .

Толщина стены определяет ширину фундамента. Обычно фундамент удлиняют на 100 мм с каждой стороны. Однако, если несущая способность почвы меньше ожидаемой, то для решения проблемы необходимо увеличить ширину. Несущая способность 96 кПа считается достаточной для основания жилого дома высотой не более двух этажей.

Обычно достаточно толщины основания около 200 мм или 250 мм.

Шпоночная канавка предназначена для сопротивления боковым нагрузкам в нижней части стены. Если работы по заливке начинаются до возведения плиты, то наличие шпоночного паза является обязательным. Типичный размер шпоночного паза составляет 2,5 см в глубину и от 2,5 до 3,8 мм в ширину.

В качестве шпоночного паза можно также использовать дюбель. Минимальная конструкция дюбеля – размещение бруска №13 (№4) на расстоянии 61см по центру. Вставьте дюбели на 15 см в основание и на 30 см над основанием.

Для перекрытия проходов или траншей под фундаментом предусмотрите продольную арматуру длиной 61 см с обеих сторон прохода. Обеспечьте сталь минимум из двух прутков № 13 (№ 4). Если пролет траншеи или проходки превышает 91 см, рассчитайте требуемую площадь армирования.

Глубина фундамента должна превышать линию промерзания проектной площадки; в противном случае предусмотрите защиту от замерзания. Если глубина котлована превышает указанную глубину, заполните ее бетоном или искусственным засыпным материалом.

Используйте арматуру в фундаменте, чтобы перекрыть короткие мягкие участки в зоне раскопок. Вы можете использовать бурение почвы для определения различных типов почвы, таких как песок, глина и ил.

Пробурить не менее двух скважин на площади не более 150 м ² . Глубина бурения должна быть около 1,5 м от основания фундамента. Отчет об исследовании грунта должен содержать информацию о несущей способности грунта, типе грунта и местоположении слоя грунта.

Предотвратить укладку насыпи на дно котлована фундамента, поскольку трудно проверить качество насыпного материала и добиться надлежащего уплотнения с помощью имеющегося испытательного и уплотняющего оборудования, функционирующего на большинстве строительных площадок.

Если невозможно предотвратить использование насыпного материала, используйте песок или гравий и уплотните его должным образом, чтобы получить требуемый удельный вес.

На дне котлована не должно быть стоячей воды, грязи, насыщенного или рыхлого грунта, а также материалов, смываемых в основание.

Наконец, если ожидаются заморозки, используйте солому, минеральную вату, листы полистирола, изоляцию из одеяла или войлока или полиэтиленовые пленки, чтобы земля не промерзла. Мёрзлую землю следует либо убрать, либо подогреть, чтобы убрать иней. Если толщина мерзлого грунта не превышает 5 см, то тепла от бетона достаточно для устранения промерзания.

Для изготовления фундамента можно использовать древесину, алюминий, сталь, металлические ткани, синтетические ткани или пластиковые формы. Иногда траншея для фундамента также может использоваться в качестве формы.

Выкопать в земле траншею, достаточную для сохранения желаемой формы во время укладки бетона. Уложите и уплотните бетон до нужного уровня.

Продольное армирование иногда используется для перекрытия слабых мест и небольших траншей или для увеличения прочности узких выемок. Обеспечьте поперечное армирование при низкой несущей способности грунта, высоких нагрузках на стены или по указанию проектировщика.

Кроме того, используйте стержни из деформированной стали марки 280 или 420, рекомендуемые размеры стержней: № 13 (№ 4) и № 16 (№ 5). Наконец, обеспечьте минимальное бетонное покрытие 7,6 см на дно и по бокам. Стержни должны перекрываться не менее чем на 30 дБ.

Укладка бетона для фундаментов может выполняться любым традиционным способом, включая прямой желоб, тачки, кран, насос или конвейер. Величина осадки бетона фундамента не должна превышать 15 см. Тем не менее, величина осадки 20 см для бетона, содержащего сильнодействующую водопонижающую добавку, является приемлемой.

Минимальная прочность бетона на сжатие должна быть не менее 17 МПа через 28 дней. Рассмотрите более прочные смеси в бедных грунтах, где требуется поперечное армирование.

По существу, сплошной фундамент и блочный фундамент являются двумя распространенными типами фундаментов, используемых для жилых зданий максимум в два этажа.

Непрерывные фундаменты, называемые ленточными фундаментами, проходят по длине стены плюс небольшое расстояние за ее край. Ширина выходит за пределы обеих сторон стены фундамента.

Когда сплошные фундаменты выходят за край стены на размеры, превышающие толщину фундамента, может потребоваться поперечное армирование.

На блочный или настилочный фундамент передаются сосредоточенные нагрузки, например, в колонне, на грунт. Иногда блочный фундамент может быть монолитно отлит с неразрезным фундаментом в местах, где балка опирается на стену и создает более высокую сосредоточенную нагрузку, особенно при высоте стены 1,2 м. Ширина и высота кулачковых фундаментов определяются передаваемой через них нагрузкой и несущей способностью грунта.

Утолщенная плита или ковшовый фундамент изготавливаются монолитно с плитой перекрытия. Это утолщенная часть по одному краю или в какой-то точке посередине плиты перекрытия. Лопатный фундамент предназначен для поддержки несущей стены внутри здания, а также в качестве альтернативы опорным колоннам.

Защитите бетон от замерзания, пока он не достигнет прочности на сжатие 3,5 МПа. Защитите бетон полиэтиленом или другим замедлителем влаги от ветра и солнца, чтобы избежать чрезмерного высыхания

Дренажная система разгружает фундамент от бокового давления, которое может возникнуть из-за скопления воды в грунте. Кроме того, это снижает вероятность проникновения воды через трещины или пересечение фундамента со стеной.

Поэтому установите дренажи на всех основаниях, прилегающих к внутренним жилым или складским помещениям, как показано на рис.-10, за исключением случаев, когда почва хорошо дренируется естественным путем. Слив представляет собой щелевую сливную трубу из ПВХ или глиняную трубу.

Иногда устанавливается заодно с фундаментом. Поместите верхнюю часть дренажной системы ниже верхней части внутренней плиты. Закройте дренажную систему гравием и фильтровальной бумагой. Слейте сточные воды в дренажный насос или ливневую канализацию.

Часто задаваемые вопросы

Насколько глубок фундамент двухэтажного здания?

Обычно достаточно толщины основания около 200 мм или 250 мм.

Какой должна быть ширина ленточного фундамента?

Толщина стены определяет ширину фундамента. Обычно фундамент удлиняют на 100 мм с каждой стороны. Однако, если несущая способность почвы меньше, чем ожидалось, увеличьте ширину, чтобы решить эту проблему. Несущая способность 96 кПа считается достаточной для основания жилого дома высотой не более двух этажей.

Для чего нужен шпоночный паз в фундаменте жилых зданий?

Шпоночный паз предназначен для сопротивления боковой нагрузке в нижней части стены. Если работы по заливке начинаются до возведения плиты, то наличие шпоночного паза является обязательным. Типичный размер шпоночного паза составляет 2,5 см в глубину и от 2,5 до 3,8 мм в ширину.

Какие типы фундаментов считаются общепринятыми для жилых зданий высотой не более двух этажей?

1. Фундамент ленточный (непрерывный)
2. Фундамент блочный
3. Плита утолщенная

Для чего нужен дренаж фундамента?

Дренажная система разгружает основание от бокового давления, которое может возникнуть из-за скопления воды в грунте. Кроме того, это снижает возможность проникновения воды через трещины или пересечение фундаментной стены.

Подробнее

Типы фундаментов для зданий и их использование [PDF]

Как соорудить фундамент из черного хлопкового грунта

7 мая 2021 г. 30 августа 2020 г. Санджай Сингх

Строительство фундамента на черноземе очень рискованно из-за его способности к набуханию и усадке, а также его несущей способности очень мало. Черная хлопковая почва не выдерживает более высокой нагрузки. Требуется стабилизация грунта для улучшения его свойств или скважинная обработка для возведения фундамента.

 В этой статье мы объяснили, какой тип фундамента используется на черной хлопковой почве, как построить фундамент на черной хлопковой почве и многое другое.

Сначала разберемся, что такое чернозем хлопковый? Почему есть риск для строительства фундамента в черноземе?

Содержание

Черная хлопковая почва определяется как почва, имеющая свойства набухания и усадки. В сезон дождей он набухает, а летом сжимается. Черный хлопковый грунт также называют регуровым грунтом .

Название этой почвы образовано от ее физических свойств, так как большую часть времени ее цвет черный и более подходит для выращивания хлопка . Вот почему его название образовано черноземов хлопчатника.

Теперь вопрос,

Черная хлопковая почва по определению имеет свойства набухания и усадки. Из-за усадки и набухания происходит изменение объема грунта, что приводит к образованию трещин в фундаменте или конструкции здания.

Трещины снижают прочность структуры. И в большинстве случаев разрушение конструкции происходит из-за трещин.

А также несущая способность черного хлопкового грунта очень мала, что вызывает различные типы разрушения фундамента, такие как разрушение при продавливании, общее разрушение при сдвиге и т. д.

Вот почему строительство фундамента в черном хлопковом грунте очень рискованно.

Когда чернозем влажный, его размер увеличивается, и его несущая способность уменьшается . Но когда он высохнет, его размер уменьшится, а удерживающая способность улучшится.   Изменение размера от 20 до 30% . Расширение или сжатие в размерах вызывает трещины в черноземе.

Эти трещины имеют ширину от 10 до 15 см и глубину от 2,5 до 4,0 м . Чернозем отлично подходит для земледелия, но проблематичен для формирования фундамента строения.

Следующие меры предосторожности должны быть предприняты при подготовке фундамента в черной хлопчатобумажной почве :

• Для важных конструкций следует делать плотный фундамент.
• Чернозем должен быть полностью удален, если это возможно.
• Черная глина не должна вступать в непосредственный контакт с фундаментной кладкой . Для этого под основание следует засыпать гравий, а по бокам песок.
• Строительство должно производиться в сухой сезон .
• Глубина фундамента должна быть на 30 см больше, чем глубина трещин в черноземе.
• Все основные стены должны быть заполнены ж/б колпачком на уровне цоколя или перемычки.

Читайте также: Что такое геосинтетика | Типы геосинтетики

Существует пять основных типов фундаментов, используемых в черной хлопковой почве .

1. Ленточный фундамент или фундамент стены.
2. Фундамент перевернутой арки.
3. Матовая основа.
4. Подрассверленная свая.
5. Фундамент пирса.

Ленточный фундамент — это один из типов мелкозаглубленного фундамента. Который в основном использовался в прошлом для несущих конструкций.

Для ленточного строительства в чернозем хлопчатник чернозем удален или заменен песком . На дно фундамента укладывается гравий . Над ним сооружается фундамент. Затем в эти ямы засыпается песок.

Также читайте: Детали стенового или ленточного фундамента

Это также один из типов мелкозаглубленного фундамента. Перевернутая арка построена между двумя столбами.

Боковая опора должна быть спроектирована таким образом, чтобы выдерживать внешнее давление из-за действия арки . Перевернутая арка уменьшает глубину основания . Таким образом, этот фундамент экономичен в мягком грунте .

Этот метод в меньшей степени используется для фундаментов зданий. Но больше подходит для мостов, резервуаров, опор дренажных линий и т. д.

Фундамент перевернутой арки больше подходит для мягкого грунта .

Читайте также: Полная информация о фундаменте перевернутой арки

Это также один из типов мелкозаглубленного фундамента. Это виды мелкозаглубленного фундамента, засыпающие железобетонную плиту по всей площади застройки или какой-то ее части. На эту плиту опираются многие колонны, стены.

Матовая основа больше подходит для черной хлопковой почвы .

Также читайте: Различные варианты использования подложки или матового фундамента.

Сваи представляют собой фундамент глубокого заложения. Подрассверленные сваи специально разработаны для чернозема . Подрассверленные сваи состоят из луковиц , исходя из определенных их типов.

Черная хлопковая почва набухает при контакте с влагой и сжимается при высыхании. Для устранения этих дефектов в фундаменте используются недосверленные сваи.

Читайте также: Что такое буронабивные сваи с порядком возведения

Существует два способа устройства фундамента на черноземе.

Когда Глубина чернозема хлопчатника большая и маловероятно попадание воды с поверхности в почву на глубину более 1,5 м.

• Траншеи под фундамент вырыты на 30 см глубже максимальной глубины трещин.
• Ширину траншеи выдерживают так, чтобы допустимая несущая способность грунта не превышала 15 т/м ² т. е. нагрузка не превышала 15 т/м ² .
• Гравийная подушка укладывается в траншею и уплотняется.
• Затем Поверх гравия укладывается слой бетона толщиной 50 см.
• Затем кладочные работы по бетону ведутся до уровня цоколя.
• Сторона кладки заполнена песком .

Черная хлопковая почва с обильными осадками, где поверхностные воды могут проникать глубже.

• Траншеи под фундамент вырыты до 2 м .
• Затем Выемка выровнена и укреплена .
• Две полосы бетона с поперечным сечением 25 см x 25 см с обеих сторон траншеи.
• Между этими двумя полосами засыпается песок .
• На него укладывается слой ПКК толщиной от 10 см до 15 см.
• Затем выполняется кладка над уровнем ПКР. Который переносится на плинтус.
