Железобетонные кабельные лотки: размеры, фото и видео

Железобетонный кабельный лоток представляет собой конструкцию, которая применяется достаточно широко. Обычно подобные изделия используются по прямому назначению — для прокладки электропроводки и кабелей связи, но в некоторых случаях в них размещают и трубы  малого диаметра.

В статье мы расскажем об основных разновидностях железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.

Чтобы защитить проводники, используют конструкции из прочного бетона

Основные разновидности лотковых изделий

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

Элементы сборного канала

Наиболее распространенным изделием в этом случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве применяются такие разновидности:

• Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.

Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.

• Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения. Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.

Фото телескопической конструкции

• Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.

Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.

Каналы для кабелей

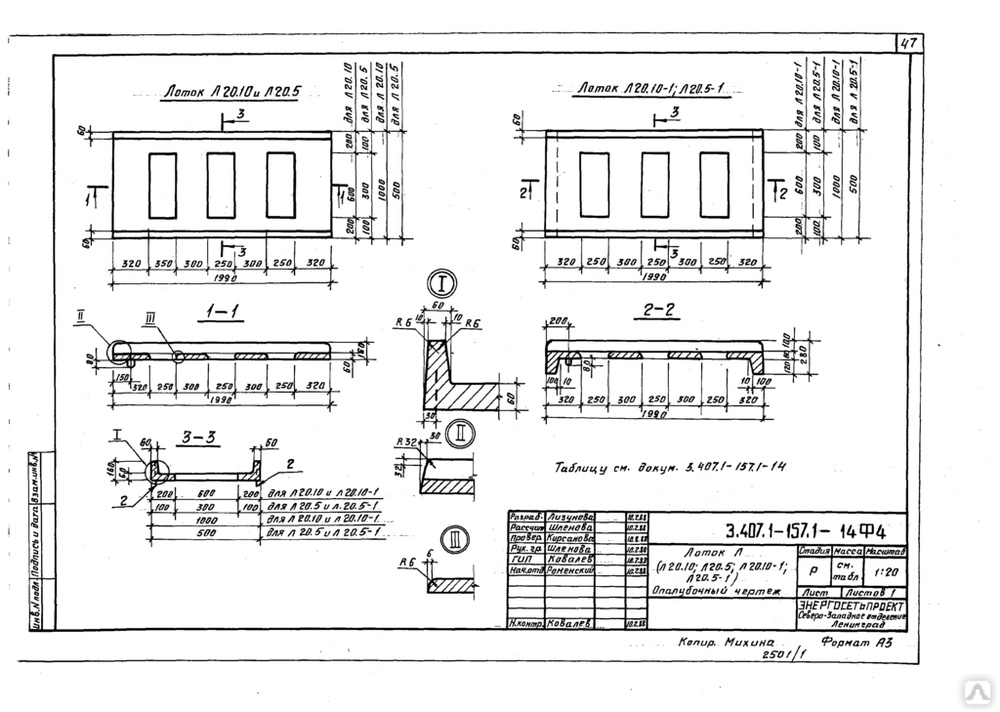

Конструкция и типоразмеры

Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.

Для их изготовления используется:

• Бетон марок В15, В20 или В25.
• Стальное армирование класса А1 или А2.

Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.

Сам лоток и крышка

Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.

Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:

Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер. При этом используется резка железобетона алмазными кругами, поскольку материал желоба отличается высокой прочностью, и попытки его обработки другими инструментами приводят к их быстрому износу.

Особенности использования

Модель с полимерной крышкой

Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.

Это обеспечивает следующие преимущества:

• Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.

Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.

• При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
• Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.

Заглубление в грунт

Однако в некоторых случаях производится заглубление подобных конструкций в грунт.

При этом мы получаем такие преимущества:

• Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
• Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.

Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.

• Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка. Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.

Схемы размещения проводников в полости желоба

В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.

Вывод

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Видео в этой статье содержит дополнительную информацию о данных изделиях.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Железобетонные лотки: водоотводные, теплотрассные, кабельные, водопропускные

Автор Георгий Русиев На чтение 4 мин Просмотров 195 Опубликовано

Обустройство систем дренажа, гидротехнических, очистных сооружений, теплотрасс и других аналогичных инженерных конструкций требует надежных материалов. Основной элемент – долговечные и высокопрочные железобетонные лотки. Именно их применение обеспечивает коммуникациям устойчивость к различным негативным факторам.

Оглавление:

1. Особенности модификаций и маркировка
2. Виды лотков ЖБИ
3. Рекомендации по монтажу и стоимость

Технические характеристики

Железобетонные конструкции универсальны. Они предназначены для благоустройства территорий вокруг зданий, садово-парковых и прогулочных зон, защиты кабелей и трубопроводов от механических повреждений, водоотведения, дренажа (в том числе железнодорожного) и так далее. Лотки выпускаются из бетона плотностью минимум 2 400 кг/м³ – марка М250 и выше. Заводские изделия проходят процедуру вибропрессования либо вибролитья, что позволяет сделать их высокопрочными, устойчивыми к механическим и химическим воздействиям, а также инертными к перепадам температур. Стальные комплектующие должны соответствовать классу AI-AIII сечением не ниже 6 мм.

Эксплуатационные характеристики готовых железобетонных элементов должны соответствовать ГОСТам 13015.0-83, 26633-91, 10922-90, 13015.1-81, 21509-76. Маркировка лотков регламентируется государственными стандартами. Так, лотки, устанавливаемые на опорах и плитах, обозначаются буквенным сочетанием ЛР, а укладываемые в грунт – ЛРГ. Цифры в наименовании означают высоту боковой стенки в дециметрах.

Выпускаются в 3 конфигурациях:

1. Трапециевидные водоотводные железобетонные лотки, иначе называемые телескопическими. Активно применяются при строительстве дорог и мостов, обустройстве ливневой канализации и дренажа. При монтаже лотки вставляются один в другой от точки водоотвода вниз по склону, выдерживают значительный напор и давление воды.

2. Квадратные либо прямоугольные лотки теплотрасс. Предназначены для прокладки под землей каналов, которые используются как основа под трубопроводы разного назначения (теплотрассы, электрические, телефонные, оптоволоконные кабели). Укладываются рядом, зазоры заполняются бетонной смесью марки М-50 и выше. Наружная гидроизоляция проводится обмазочными средствами.

3. Полукруглые (параболические) лотки для канализации, водоотведения, дренажа. Комплектуются специальными стальными или чугунными решетками, которые придают эстетичный вид конструкции, обеспечивают безопасность и грубую фильтрацию мусора. Установка производится стандартным способом на бетонную «подушку», швы заполняются раствором.

В каждой группе есть различные модификации лотков:

• Монолитные.
• Сборные.
• Узкие.
• Широкие.
• Доборные и другие.

Некоторые относят к группе лотков круглые ЖБИ, но это ошибочное суждение, поскольку они классифицируются как трубы (длиной более 1 м) либо кольца (менее 1 м). К тому же трубопроводы нередко используются для слива агрессивных жидкостей, поэтому изготавливаются из специальных видов бетона (сульфатостойкие и так далее).

Железобетонные лотки выпускаются в широком диапазоне размеров. Условно их можно подразделить на две категории:

1. Стандартные по ГОСТам. Наиболее востребованы следующие габариты:

Для квадратных и прямоугольных лотков:

• 2,97х0,42х0,36 м;
• 2,97х1,84х0,57 м;
• 2,97х2,78х1,06 м.

Для квадратной и прямоугольной продукции:

• 2,99х0,28х0,28 м;
• 2,99х1,18х0,43 м;
• 2,99х2,08х0,88 м.

Для полукруглых железобетонных лотков:

• 0,72х0,42х0,36 м;
• 0,72х1,16х1,31 м;
• 0,72х2,78х1,06 м.

2. Нестандартные. Изготавливаются под заказ для крупных объектов, однако основные параметры должны соответствовать типовым показателям. Так, защитный слой бетона для арматуры должен быть не менее 3 мм, готовое изделие выдерживает на сжатие от 24 МПа.

Материал лотков сам по себе тяжелый, вес одной штуки – от 100 кг. Это надо учитывать при проектировании, поскольку для транспортировки и монтажа понадобится спецтехника.

Виды лотков из армированного бетона

Конструктивно железобетонные лотки подразделяются на:

1. Водоотводные – в дорожном, дренажном, коммуникационном строительстве. Долговечность и практичность материала по достоинству оценена инженерами, поэтому чугунные, стальные и пластиковые аналоги применяются редко. Водопропускные, ливневые и дренажные лотки не требуют во время монтажа подготовительных работ, траншея под водоводы копается немного ниже глубины установки, в качестве основы насыпается песок или гравий, заливается тонкий слой бетона. Для прочности и фиксации железобетонного лотка он наносится и на боковые скаты.

2. Кабельные, используемые для прокладки надземных и подземных сетей (телефон, интернет, высоковольтное электричество и другие). Идеально защищают силовые линии от контакта с водой, предотвращают разрывы и повреждения.

3. Теплотрассные, обеспечивающие соответствующее утепление и безопасность магистральной подачи горячей воды и отопления. Такие «теплые» каналы часто снабжаются защитными крышками, которые защищают открытую часть труб от механического повреждения, скопления большого количества мусора и грязи.

Поскольку каждая секция весит немало, при установке используется погрузочная техника. Под железобетонные лотки выкапывается траншея заданной проектом глубины. На дне устраивается «подушка» из песка, гравия или мелкофракционного щебня, в некоторых случаях заливается тонкий слой бетона, затем в котлован опускаются лотки, выравниваются по уровню, фиксируются скобами или упорами. Швы и боковые пазы заделываются бетоном, реже применяется грунт, песок или ПГС.

Большинство заводов предлагают купить ЖБИ лотки оптом и в розницу без посредников. Это стандартная практика, так как продукция довольно специфична и узконаправленна. Стоимость зависит от габаритов, в Москве и Московской области водоотводные железобетонные каналы можно приобрести по цене от 2 000 руб/шт.

Кабельные желоба и хранилища — C&M Concrete

могут использоваться по разным причинам и становятся все более требовательными из-за их простой установки и легкого доступа для будущего расширения и обслуживания. Кабельные желоба, предоставляемые C&M, имеют множество опций, каждая из которых настраивается в соответствии с потребностями вашего проекта. C&M предлагает два основных типа кабельных желобов различных размеров; Пешеходный переход средней грузоподъемности и тяжелый автомобильный переход H-20. Все кабельные желоба, предлагаемые C&M, выполнены в виде цельной секции различной ширины и глубины (см. таблицы размеров в каждой секции).

Секции кабельных желобов производятся стандартной длины 10 футов. Более короткие длины могут потребоваться для проекта, в котором C&M отливает нестандартный размер для выполнения заказа.

Предлагается в размерах 24″, 30″ и 40″, а также с дополнительной грузоподъемностью как для пешеходов, так и для транспортных средств.
Полная система кабельных желобов C&M Precast включает полную линейку торцевых заглушек, тройников, крестовин и переходников для безграничной гибкости конструкции.

Уголки

Угол отлит с оконным проемом по размеру соседнего кабельного желоба. Углы можно сделать практически любой длины, а отверстие можно переместить практически в любое положение на кабельном желобе.

Кресты

Хотя кресты могут быть редкими, все же есть некоторые сценарии, когда это необходимо. Крестовины, как правило, используются в ситуации, когда один кабельный желоб необходимо разделить на три отдельных кабельных желоба. Крестовины также можно использовать для перехода от кормушки одного размера к кормушке другого размера.

Торцевые заглушки

Торцевые заглушки обеспечивают простое и чистое окончание кабельного желоба, а также возможность расширения в будущем. Обратите внимание на заглушки при заказе.

Переходники

C&M производит кабельные желоба различных размеров, и часто два кабельных желоба разных размеров размещаются встык. C&M создаст кабельный желоб со встроенными переходниками, чтобы приспособить этот переход.

Тройники

Есть много случаев, когда один кабельный желоб должен быть разделен и идти в двух направлениях, или где два кабельных желоба должны быть объединены в один. Тройник с кабельным желобом — отличный вариант для выполнения этих требований. Оконный проем в тройнике можно разместить практически в любом месте с одной стороны желоба.

Переходы

На рисунке справа кабельный желоб для средних нагрузок расположен на конце кабельного желоба для тяжелых условий эксплуатации. Обратите внимание, что внутренние стены выровнены, а внешние — нет. Кабельные желоба для тяжелых условий эксплуатации обычно располагаются на пересечениях дорог или в местах с интенсивным движением.

Тяговое хранилище

C&M предлагает выдвижные хранилища различных размеров с настраиваемыми опциями. Тяговые хранилища доступны в классах средней и тяжелой нагрузки (H-20).

Тяговые хранилища высотой до 48 дюймов имеют цельную конструкцию, за исключением крышки. Удлинители стояков можно использовать для сводов высотой более 48 дюймов. Вес и размеры см. в таблице размеров (на следующей странице).

4-дюймовые сливные отверстия входят в стандартную комплектацию; Индивидуальные варианты дренажа доступны по запросу.
