Компания «Ассортимент ЖБИ» г. Хабаровск производит и реализует лотки кабельных каналов, которые относятся к унифицированным железобетонным изделиям и применяются при строительстве электрических подстанций 35 — 500 кВ. Это изделие называют также «лотком электротехническим». Данная продукция используются в строительстве объектов электроэнергетики для устройства и защиты кабельных линий высокого напряжения, и представляет собой специальные плиты из высококачественного бетона, которые имеют конструктивные полости, каналы или углубления для укладки кабеля.

Производство лотков кабельных каналов регламентируется документом «Типовые конструкции, изделия и узлы зданий и сооружений. Серия 3.407. 1-157, который содержит проектную документацию и чертежи унифицированных железобетонных изделий подстанций и указания по их применению. В этом документе содержатся также требования к металлическим изделиям, применяемым в качестве арматуры, цементам и материалам для изготовления бетонной смеси, описаны особенности производственного процесса.

Данные изделия, лотки железобетонные кабельные, изготавливаются из особых износостойких и долговечных бетонов. Такие конструкции обладают повышенной морозостойкостью и способны противостоять агрессивному воздействию окружающей среды. Известно, что основным врагом конструкций из бетона является пористость этого материала. В поры на поверхности бетона попадают частички влаги и, расширяясь при замерзании, разрушают верхний слой.

Применение при производстве электротехнических лотков высококачественных материалов и специальных присадок позволяет получать «тяжелый» бетон, имеющий высокие нагрузочные характеристики и стойкость к воздействию влаги. В целях обеспечения защиты от подвижек и вспучивания грунта, при прокладке линий

Лотки железобетонные применяются в Хабаровске для прокладки подземных кабельных электрических сетей, систем сигнализации и связи, для электрификации возводимых зданий жилого и промышленного назначения.

Особенности производства электротехнических лотков

Кабельные лотки и каналы относятся к IV группе изделий данной серии. Для этой группы предусмотрено использование в процессе производства тяжелого бетона класса B15. Марка бетона по морозостойкости должна быть не ниже F100. Производство изделий IV группы разрешается не только в заводских условиях комбината ЖБИ, но и на специально подготовленных полигонах. Материалы, которые применяют при изготовлении бетонной смеси, должны удовлетворять требованиям, изложенным в существующих государственных стандартах:

П% Портландцемент ГОСТ 01178-85.

П% Сульфатостойкий портландцемент ГОСТ 22266-78.

П% Песок ГОСТ 8736-85.

П% Щебень ГОСТ 8267-82 и ГОСТ 10260-82.

П% Гравий ГОСТ 8268-82.

П% Вода ГОСТ 23732-72.

Применяемая в производстве лотков стержневая горячекатаная гладкая арматура должна соответствовать ГОСТ 5781-82, а обыкновенная арматурная проволока ГОСТ 6727-80. Каркасы и сетки, применяемые в производстве лотков, изготавливаются методом контактно-точечной сварки во всех местах пересечения стержней. Перед установкой в опалубку закладные детали привариваются в нужных местах к рабочим стержням арматуры. При контроле качества готовой продукции проверяются следующие параметры и характеристики:

П% Отсутствие трещин более 0.1 мм.

П% Отсутствие наплывов, раковин и впадин более 3-6 мм.

П% Отсутствие выступающих элементов арматуры.

П% Соответствие прочности бетона паспортному значению.

П% Соответствие габаритных размеров лотка паспортным значениям.

Нужные вам лотки кабельные купить можно в Хабаровске по наличной и безналичной форме оплаты. На партию приобретаемых изделий будет выписан технический паспорт, в котором обязательно отражается следующая информация:

П% Марка бетона изделия по прочности и его плотность.

П% Марка бетона по морозостойкости.

П% Марка бетона по водонепроницаемости.

П% Соответствие качества государственному стандарту.

П% Количество штук в данной партии.

П% Дата изготовления.

При хранении готовой продукции на складе лотки можно укладывать в штабель друг на друга, но не более чем в три ряда. При штабелировании необходимо соблюдать аккуратность и проложить мягким материалом места выхода монтажных петель. Погрузка изделий для перевозки производится в один ряд. Лотки кабельных каналов перевозятся в Хабаровске открытым автотранспортом достаточной грузоподъемности при соблюдении всех положенных мер безопасности.

Бетонные лотки для коммуникаций, какие бывают

Advertisements

14.12.201811.02.2021 Админ.

Вступление

В ПУЭ есть целая глава о правилах прокладки кабельных линий в земле. Там точно определены некоторые территории, на которых кабели нужно прокладывать в бетонных конструкциях. Аналогичные нормативы есть для прокладки теплотрасс и водопровода. Составным элементом такой бетонной конструкции является бетонные лотки, о которых и пойдет речь в этой статье.

Что такое бетонный лоток

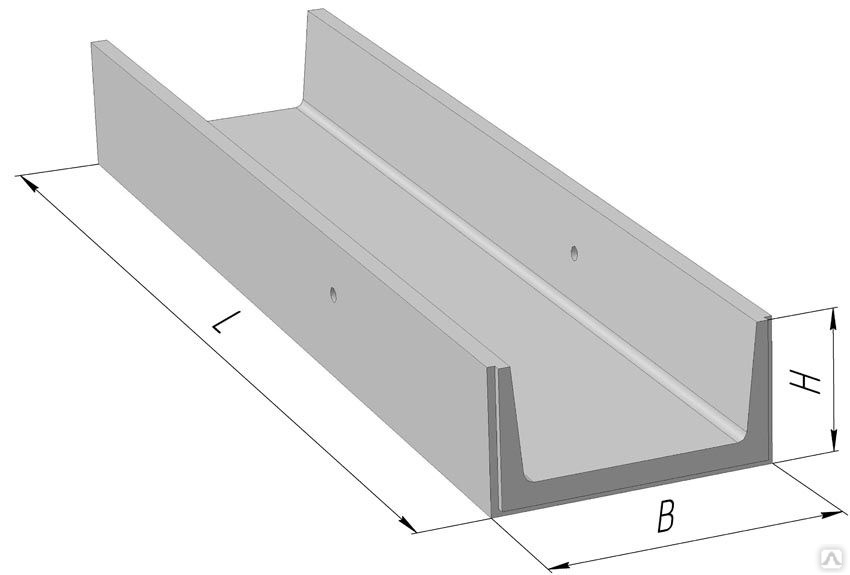

Бетонный лоток это изделие завода ЖБИ из высокопрочного бетона, методом вибролитья. В разрезе бетонный лоток это буква П, прямыми или наклоненными ножками. На фото вы видите правильно складирование бетонных лотков.

Лотки кабельные

В ПУЭ в главе 2.3 «Кабельные линии…» НЕТ понятия кабельный лоток. Однако есть понятие «прокладка кабеля в канале». По сути это защищенная прокладка кабеля в сборном  железобетонном сооружении.

По срезу это прямоугольник с бетонными полом, стенами и потолком. По сборке это бетонный лоток, накрытый ЖБИ плитой или четыре ЖБИ плиты собранные в прямоугольную конструкцию. Именно этот лоток, используемый в сборном железобетонном канале лоткового типа, называется лоток кабельный ЛК.

Бетонные лотки теплотрасс

Данные лотки предназначены для защищенной подземной прокладки труб отопления (теплотрасс), а также водопровода и других коммуникаций. Маркируются лотки теплотрасс буквой Л. По сути бетонный лоток кабельный (ЛК) и лоток теплотрассы (Л) это одинаковые бетонные изделия. Подбираются лотки по высоте и толщине ножек, а также по ширине внизу и вверху лотка.

Однако лоток для теплотрасс типа Л не имеет закруглений во внутренней части лотка, которые характерны для кабельных лотков ЛК.

Лотки водоотвода

Бетонные лотки водоотвода имеют характерно меньшую ширину и фаски на краях для их стыковки. Назначение лотков вообтвода понятно по названию — отведение ливневых и других вод с участков и территорий. Маркировка ЛВ.

Разновидности лотков водоотвода лотки между путные (ЛМП) и лотки между шпальные (ЛМШ). Они используются для устройства дренажных систем через железнодорожные пути.

Лотки оросительные

Отдельный тип бетонных лотков это лотки оросительные. Они почти полукруглые и предназначены для подведения вод к полям орошения. Для них есть отдельный ГОСТ.

Особенности монтажа бетонных лотков

Если вы посмотрите на схему выше, то обратите внимание, что для прокладки кабелей лотки являются нижней частью конструкции. Сначала они ставятся в подготовленную траншею, потом прокладывают кабели, а только потом их закрывают крышкой, в виде бетонной плиты.

Аналогично монтируются бетонные лотки для теплотрасс и все другие типы лотков. Лотки для водоотвода обычно ничем не закрываются, чтобы можно было проводить их чистку. Либо закрываются съёмной усиленной сеткой.
