Типовые размеры кабельных лотков прямых

Прямые секции кабельных лотков используются для прокладки кабелей и проводов в прямолинейные кабельные трассы. Лотки соединяют с помощью наружных соединителей, тем самым исключается повреждение изоляции кабелей и проводов об острые кромки при их укладке.

ООО «Производственное объединение Премиум-Электро» осуществляет производство оцинкованных кабельных лотков. Более подробную информацию вы можете получить просмотрев каталог продукции или у менеджеров компании.

« Предыдущая страница     Следующая страница »

Рекомендуем обратить внимание на эту продукцию

Кабельный лоток ЛГ прямой

Кабельный лоток серии ЛГ представляет собой лестничный лоток с высотой борта 100 мм. Прямой лоток предназначен для выполнения прямых участков кабельной трассы.

Кабельный лоток ЛГТ (тройниковый)

Лоток ЛГТ представляет собой лестничный лоток с высотой борта 100 мм и предназначен для разветвления трассы на три направления.

Кабельный лоток ЛГУ

Кабельный лоток ЛГУ представляет собой лестничный лоток с высотой борта 100 мм и предназначен для формирования горизонтального поворота кабельной трассы.

Кабельный лоток ЛГХ (иксобразный)

Кабельный лоток ЛГХ представляет собой лестничный лоток с высотой борта 100 мм и предназначен для разветвления кабельной трассы на четыре направления.

Кабельный лоток НЛ прямой

Прямой кабельный лоток НЛ предназначен для выполнения прямых участков кабельной трассы.

Секция поворотная СУГ-90 для лестничных лотков НЛ и НГ

Поворотная секция СУГ-90 для лестничных кабельных лотков НЛ и НГ предназначена для поворота кабельной трассы на 90 градусов.

Перфорированные и неперфорированные лотки для кабеля: виды, производители, размеры, монтаж

Кабельный лоток используют для прокладки кабельных линий. Его ценят за удобство эксплуатации, соответствие нормативам, практичность. Он востребован на промышленных предприятиях, на автомобильных парковках под землей, в подвалах, а также на подстанциях.

Конструктивно это открытый или закрытый короб, а также профиль, сделанный из ПВХ, металла и иных материалов. Внутренняя часть конструкции пустая, что позволяет размещать кабель. В полный комплект входит основание, куда крепится проводка, а также крышка, герметично закрывающая внутреннюю часть.

Виды

Из ГОСТ Р 52868-2007 можно узнать, что лотки делятся на:

• глухие;
• с перфорацией;
• лестничные.

Разберем каждый вид. Начнем с неперфорированных или как их еще называют глухие. Они представляют собой герметичный короб с отверстиями на концах. Монолитный желоб надежно защищает электрические сети от воздействия неблагоприятных факторов. Конструкции этого типа — самые пожаробезопасные. Короб без перфорации защищает содержимое от пыли и исключает случайную связь с проводкой.

Лоток перфорированный — менее увесистые по сравнению с противоположным.

Лестничные конструкции обладают высокими несущими характеристиками. Их конструкция жесткая, за счет чего они используются для монтажа нагруженных кабельных сетей. Сами изделия выполнены из двух параллельных профилей, которые соединены перемычками, поддерживающими изделие. Последний прокладывается открыто или с крышкой сверху.

Разные производители по-разному маркируют изделия того или иного вида. При выборе подходящей конструкции знакомьтесь с ее описанием. Это поможет избежать ошибок.

Материалы

Кабельный лоток металлический — один из востребованных. Не менее часто встречаются модели из ПВХ, железобетона. Модели из металла производятся штамповкой, из листов из стали, покрытых составом против коррозии. Способы нанесения такой защиты разные: горячее или холодное цинкование, покраска эмалью. Если конструкция будет использоваться в суровых условиях, ее делают из листовой нержавеющей стали. Как правило, такие модели используются на предприятиях пищевого производства.

Пластиковые коробы — менее прочные, что сильно ограничивает область их применения. Такие конструкции востребованы для прокладки силовых проводов, телекоммуникационных. Это преимущественно легкие изделия небольшого размера.

Несмотря на невысокую прочность, пластиковые кабели имеют преимущества:

• небольшой вес;
• эстетичность;
• гибкость, что позволяет с легкостью скорректировать трассу;
• невысокая стоимость, по сравнению с иными материалами.

Есть у пластиковых изделий минусы. В первую очередь — существенные изменения при нагревании, недостаточно высокая механическая прочность, быстрый износ.

Лоток кабельный неперфорированный и перфорированный из ПВХ бывает:

• Простым — для аккуратной прокладки кабелей, проводов в помещении, защиты от человека, неблагоприятных факторов.
• Парапетным — обеспечивает раздельную прокладку проводов. Конструктивно имеет несколько частей. Подходит для проводов с разным сечением. Также его можно использовать для установки розеток, выключателей.
• Плинтусным — позволяют протянуть провод вдоль стены, по ровной поверхности пола.
• Напольным. Защищают кабели, которые находятся на полу.
• Карнизные кабельные каналы — еще один вид. Востребованы для перемещения провода между помещениями, под потолком.

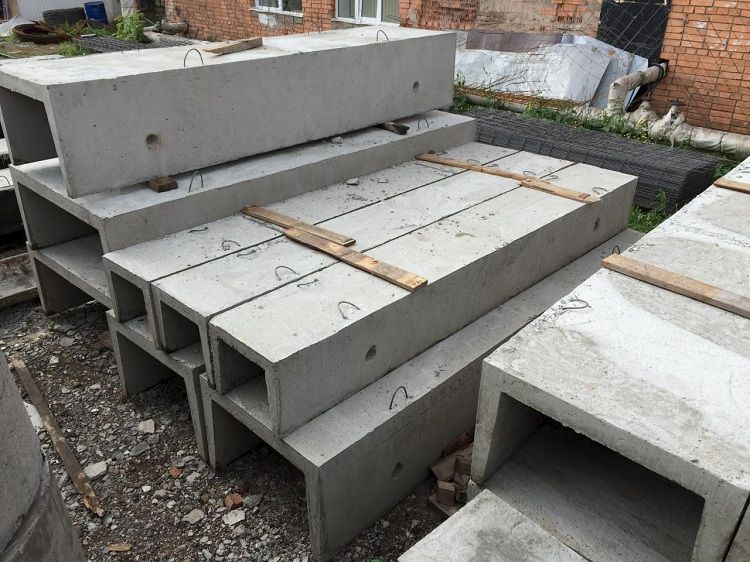

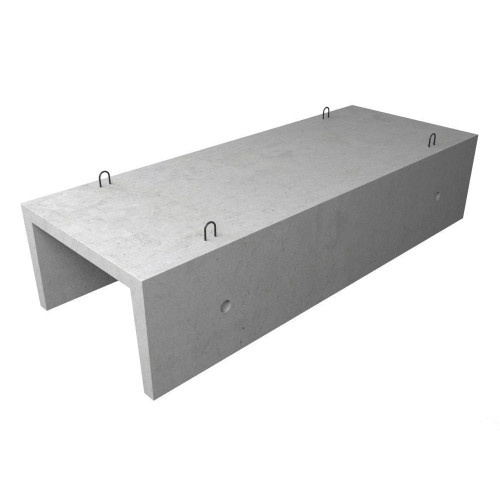

Железобетонные изделия используют для грунтовой или подземной прокладки кабельных трасс. Они — самые прочные, надежные, с высокой степенью защиты от влаги и других неблагоприятных факторов. Однако их размеры довольно большие. При этом крышка кабельного лотка может выпускаться из стали или асбоцементной смеси.

Широко популярен лоток кабельный оцинкованный. Изделия этого вида можно разделить на лестничные, перфорированные, без перфорации с крышкой, а также проволочные. Первые выбирают для открытого размещения электропроводки с напряжением до 1 кВ. Разрешено проводить маломощные, силовые провода. Дополнительный плюс — быстрый и простой доступ.

Без перфорации с крышкой, выполненные из оцинковки, — решение для информационных, охранных, пожарных проводов. Могут использоваться в любых помещениях. Состоят из основной части, крышки. В ходе монтажа основание закрепляют на поверхности, а кабели и провода размещают в специальных приспособлениях. На верх помещается крышка. Эти изделия позволяют создать электрическую сеть, сохранив все плюсы наружной: удобство монтажа, безопасность и др.

Перфорированные штампованные лотки часто именуют металлическим кабель-каналом или кабельным коробом. Их можно устанавливать с крышкой или без. Этот элемент повышает защиту проводки, расширяет область ее применения. Перфорированные допустимо использовать при напряжении до 1000 Вольт.

Их особенность — пространство по всей длине. За счет нее монтаж осуществляется быстрее и проще — с помощью отверстий можно фиксировать кабели в изделии. Кроме того, перфорация не допускает перегрев.

Проволочные варианты производятся из оцинкованной проволоки из стали. Их выбирают для установки открытых кабельных линий в жилых домах и на объектах промышленности. Разрешено монтировать силовые кабели и провода с невысокой мощностью. Для этого подойдут разные пространства. У самих изделий небольшой вес, высокий уровень прочности, а также создают удобный доступ к содержимому.

Как фиксируются

Железобетонные модели закладывают в подготовленные траншеи, помещают под слой земли. Модели из пластика и металла крепят к стене одним из четырех способов:

• на жидкие гвозди;
• с помощью саморезов;
• на «клопы»;
• на дюбель-гвозди.

Саморезы выбирают при креплении к дереву, а дюбель-гвозди — при креплении к бетонному основанию. «Клопы» представляют собой саморезы по металлу. Их выбирают для установки профиля на металлические стены до 2 мм.

Бывает так, что ни один из методов не подходит. Например, ни дюбели ни саморезы не подходят для монтажа лотков на плиточные стены. На помощь приходят жидкие гвозди. Такие крепления подходят только для нетяжелых пластиковых профилей.

Как выбрать

Учитывайте тип кабеля, размещенный внутри профиля. Также принимайте во внимание размеры короба. От них зависит количество проводов и их сечение. Не менее важно учитывать безопасность, долговечность конструкции, ее стоимость. В первую очередь обратите внимание на диаметр кабеля и количество проводов. Это влияет на толщину стенок и высоту профиля.

Также нужно предусмотреть запас. Чтобы вычислить необходимую ширину можно сложить диаметр всех пучков или внутренних кабелей, проследить за тем, чтобы они уместились внутри. В такой ситуации прокладка кабелей проводов в лотках будет выполнена правильно.

При выборе конструкции учитывайте минимальный радиус изгиба монтируемого кабеля. Надежные производители отражают этот параметр на оплетке изделий. Например, соответствующую пометку имеет лоток сетчатый DKC и др. У кабельной трассы изгиб должен быть больше, чтобы не допустить повреждений из-за напряжения.

Каждый кабельный лоток металлический перфорированный имеет свои требования относительно отвода тепла. Нагрев любого кабеля приводят к тому, что изделия утрачивает характеристики. Чтобы избежать этого, лотки имеют пространство, предназначенное для отвода тепловой энергии. Такое решение позволяет сэкономить деньги на проектировании трассы. Если кабель не нагревается, хватит узкого профиля нужной высоты.

Если же изделие нагревается, выбирайте короб со стенками небольшой высоты и существенной шириной. Разместить кабель можно только в один слой. Наиболее удачным решением для прокладки кабеля с существенными требованиями по теплоотводу принято считать профили перфорированные или из проволоки.

Рекомендуем учитывать вес кабельных пучков в лотке. От этого параметра зависит несущая способность готовой системы. Чем больше толщина стали и выше стенка, тем существеннее нагрузка, допустимая для трассы. Первое место здесь занимает лестничная конструкция, а последнее — проволочные изделия.

Также рекомендуем обратить внимание на класс защиты от влаги и пыли. Эти параметры — крайне важные, когда речь заходит о покупке кабельных лотков. Соответствующие данные представлены на наружной части изделия. При этом проволочные изделия не способны обеспечить надежный уровень защиты трассы.

Прокладывать их следует в теплых и сухих местах. Второй вариант — сама проводка должна иметь высокий уровень защиты. Наивысшую степень защиты может обеспечить неперфорированный лоток ДКС оцинкованный. Это изделие прочное, не боится негативных факторов. Купить лоток перфорированный оцинкованный можно в нашей компании.

Еще один важный параметр — степень защиты от коррозии. Влажность и температура воздуха, ветер, агрессия среды — все это негативно влияет на срок службы трассы. При этом цинковое покрытие заметно увеличивает защиту изделий от коррозии. Чем толще слой, тем лучше защита.

Для обустройства открытой трассы рекомендуем коробы с горячим цинкованием. Эти же изделия подойдут для комнат с высокой влажностью. При использовании конструкций внутри зданий обходятся профилями, обработанными методом холодного цинкования.

Кабельный лоток перфорированный востребован для химической и пищевой промышленности. Изделие непременно должно быть выполнено из нержавеющей стали. В условиях агрессии окружающей среды лучше выбирать конструкции с дополнительной защитой в виде лакокрасочного слоя.

Разные кабельные лотки имеют схожие задачи, однако различаются характеристиками. Ввиду этого конструкцию выбирают внимательно, с учетом технической стороны. До покупки рекомендуем сделать проект кабельной трассы, где будут учтены вид и характеристики кабеля, необходимость вентиляции, а также геометрия линии и др. В комплекте с изделиями могут идти дополнительные конструктивные элементы: заглушки, перегородки, вставки, прижимы, фиксаторы, скобы, хомуты и др.

Заключение

Лоток для кабеля перфорированный и неперфорированный — практичное решение, которое существенно ускоряет электромонтажные работы. Современные модели привлекательны на вид и вписываются во многие интерьеры. Срок их службы исчисляется годами, на протяжении которых они сохраняют характеристики.

В компании Weltex вы найдете кабельные лотки ДКС и других брендов. Мы предлагаем продукцию с гарантией. Наши цены — ниже рыночных. Получить дополнительную информацию, а также оформить заказ можно у менеджеров по телефону +7 495 789-38-80. Наши специалисты предоставят дополнительные сведения, ответят на ваши вопросы.

Телекоммуникационная горизонтальная кабельная и опорная конструкция — UIT

4.1

Горизонтальная кабельная система — это часть телекоммуникационной кабельной системы, простирается от телекоммуникационной комнаты до телекоммуникационной розетки рабочей зоны. Горизонтальная кабельная разводка должна быть проложена по топологии «звезда». это предпочтительно что телекоммуникационная комната должна располагаться на том же этаже, что и рабочие зоны служил. Максимальное горизонтальное расстояние должно составлять 76 метров (250 футов). Для удобства прокладка кабеля и дальнейшее расширение в коридоре или на основных распределительных трассах, кабель лотки являются предпочтительным методом разводки горизонтальной проводки от телекоммуникационных помещение до коммуникационных розеток. Когда требуются кабелепроводы, минимальный диаметр кабелепровода составляет 1 дюйм. должен быть запущен к каждому домкрату; гирляндное подключение разъемов недопустимо. J-образные крючки, разнесенные через каждые 4 фута, может использоваться для распределения небольших пучков кабелей над подвесными пространства под потолком, от основных путей распределения до мест выхода из помещения. Кабельные лотки должны быть рассчитаны на максимальный расчетный коэффициент заполнения от 40% до максимального внутренней глубины 6 дюймов, чтобы учесть будущие кабельные установки. Изделия для кабельных лотков должны быть марки B-Line или Flex Tray. Запрещается прикреплять кабель к кабелепроводу, трубам, другое подсобное сооружение или укладывается поверх потолочной плитки. Водосточные трубы должны быть установлены над стойкой или вертикальной прокладкой кабеля, чтобы соответствовать радиусу изгиба.

Все кабелепроводы должны иметь натяжные шнуры.

4,2

J-образные крюки должны быть прикреплены к строительным элементам с помощью крепежа, соответствующего материалу. Для дерева следует использовать шурупы или стяжные болты, шурупы с пластиковыми или свинцовыми анкерами. следует использовать для штукатурки и бетона, саморезы должны использоваться для листового металл. Следует избегать крепления только к гипсокартону.

4,3

Unistrut или аналогичный можно использовать там, где необходимо обеспечить точки крепления для канал или кабельный лоток. Все резьбовые стержни должны быть закреплены на резьбовых анкерах.

4,4

Иногда можно использовать большие крюки, способные нести вес многих тросов, и надежно прикреплены болтами, металлическими бетонными анкерами или металлическими анкерами с эпоксидной смолой.

4,5

Крюки должны быть установлены на расстоянии не более четырех (4) футов друг от друга. Может потребоваться более близкое расстояние в местах, где кабели проложены за углами или находятся в непосредственной близости от других механические или электрические системы.

4,6

Если используются кабелепроводы, кабельные лотки и кабелепроводы, их размеры должны соответствовать список ниже. Минимальный размер кабелепровода и кабелепровода составляет 1 дюйм в диаметре или эквивалент. Используйте кабельные лотки Flextray или B-Line. Не более двух 9допускаются изгибы 0 градусов между горизонтальными точками протяжки кабеля, хотя изгибы под углом 90 градусов не предпочтительны. Использовать продукты с широким изгибом, когда требуются 90-е годы. Количество кабелей, которые можно установить в кабелепроводе ограничивается допустимым максимальным натяжением кабелей. Максимум предпочтительнее заполнение 40%, чтобы учесть будущие добавления кабеля.

Трасса проводки связи не используется ни для какой другой отрасли (пожарной, HVAC и т.д.). Другие профессии, которым требуются низковольтные кабелепроводы, должны обеспечить свои собственные трассы.

4,7

Поверхностный канал, кабельный лоток и кабелепровод EMT

Таблица размеров кабелепровода EMT

Никакая секция внутреннего трубопровода не должна быть длиннее 100 футов между точками натяжения. Ни один участок трубопровода не должен содержать более двух изгибов под углом 90 градусов или эквивалентных между ними. тяговые точки. Для кабелепроводов с внутренним диаметром 2 дюйма или менее внутренняя радиус изгиба трубы должен быть не менее шестикратного внутреннего диаметра. Для трубопроводов с внутренним диаметром более 2 дюймов, внутренний радиус изгиба трубопровода должен быть не менее 10-кратного внутреннего диаметра. Размер кабелепровода напрямую связан к планируемому диаметру пучка кабелей, включая известные будущие установки, и максимальное натяжение, которое можно приложить к кабелю без ухудшения характеристик передачи по кабелю. Трубы должны быть рассверлены для устранения заусенцев и острые края. Натяжной шнур или канат должны быть размещены в установленных каналах.

• Гибкий кабелепровод (металлический или пластиковый) не допускается.
• Поверхностные кабельные каналы не должны заставлять кабель изгибаться с радиусом менее 1,21 дюйма. при условии максимального заполнения.

4,8

При прокладке кабелей в неизолированной стене из гипсокартона коробка не требуется; вместо монтажный кронштейн устройства можно надежно закрепить на стене.

4,9

Когда коробка для кабелепровода и наземного канала используется как в качестве домкрата, так и в качестве тяговой коробки, минимальная глубина коробки должна быть 3-1/8 дюйма.

4.

Кабель в открытых готовых помещениях (например, открытые потолки) должен быть проложен в кабелепроводе ЕМТ, или подходящую дорожку. Предпочтительно не использовать кабелепровод, который сочетает в себе электрические и разводка коммуникаций; однако при необходимости для этого можно использовать опоры электропередач.

Правильный выбор размеров путей — от лотка к кабелепроводу

Правильный выбор размера трасс — от лотка к кабелепроводу

Когда речь идет о трассах для коммуникационных кабелей, ведущих из одного места в другое, отраслевые нормы предъявляют особые требования к типам и количество кабелей, которое может быть развернуто. Например, Национальный электротехнический кодекс (NEC®) требует, чтобы кабели связи, такие как категория 6 и категория 6A, были отделены от любого электрического освещения, питания, класса 1, пожарной сигнализации без ограничения мощности или цепей средней мощности. Для кабелей связи, передающих питание, таких как PoE, код также указывает, сколько кабелей можно разместить в жгуте, исходя из сечения проводов, температурного диапазона кабеля и допустимой нагрузки каждого проводника.

Существует также множество особенностей, касающихся размеров трассы, некоторые из которых требуются в соответствии с нормами, а некоторые из них рекомендуются отраслевыми стандартами кабельных систем. (Посмотрите наш блог о разнице между кодами и стандартами, чтобы понять, что является обязательным, а что нет.) Фактически, существует целый стандарт TIA-569, который охватывает только пути и пробелы. В кабельных стандартах и ​​нормах есть один фактор, который имеет ключевое значение для проектирования и развертывания сетевой кабельной системы — коэффициенты заполнения. Давайте посмотрим поближе.

Правило проектирования 25%

Правильное определение размеров трасс на ранней стадии проектирования имеет решающее значение для производительности и перспективности кабельной системы — это не совсем то, что можно изменить после того, как здание построено. Таким образом, определение размеров должно включать прогнозируемое будущее, а также любые неотложные потребности.

В коммерческих зданиях кабели связи обычно проходят через горизонтальные пространства через кабельные лотки. Для кабельных лотков TIA-569 рекомендует планировать первоначальный максимальный расчетный коэффициент заполнения всего 25%. Хотя это не похоже на наиболее эффективное использование пространства, здания динамичны, а постоянно развивающиеся технологии означают, что в будущем, вероятно, будет добавлено больше кабелей. Кроме того, правило 25% используется только в целях дизайна. Согласно NEC, фактический максимальный коэффициент заполнения любого кабельного лотка составляет 50%. TIA рекомендует максимальный коэффициент заполнения 40%, исходя из площади поперечного сечения кабеля и площади лотка (ширина X глубина).

Хотя вы все еще можете качать головой и задаваться вопросом, почему вы можете заполнить кабельный лоток максимум на 50%, факт в том, что из-за пустого пространства между поверхностью кабелей кабельный лоток будет почти полностью заполнен на 50% %. Приведенное ниже изображение из стандарта TIA-569 секции кабельного лотка с кабелями диаметром 0,22 дюйма при 50% заполнении демонстрирует это достаточно четко.

В кабелепроводе

Основная часть кабельной системы будет располагаться в кабельном лотке, поскольку это недорого с точки зрения труда и материалов, обеспечивает большую гибкость конструкции и более легкий доступ поставщиков для проверки и перемещения, добавления и изменения по сравнению с проводником. Но дело в том, что могут быть определенные сценарии и среды, в которых кабелепровод требуется для обеспечения физической защиты или экранирования от электромагнитных помех (ЭМП). Согласно ТИА-569кабелепровод следует использовать, когда это требуется по нормам, и следует учитывать, когда расположение кабелей и розеток является постоянным и когда требуется специальная механическая защита.

Существует два основных типа кабелепроводов — жесткие и электрические металлические трубки (ЭМТ). Жесткий трубопровод очень толстый и часто имеет покрытие для обеспечения коррозионной стойкости. Обычно он используется для прокладки кабелей под землей и в очень суровых условиях. EMT — это легкий стальной кабелепровод, обеспечивающий хорошую физическую защиту в большинстве мест, в том числе в бетоне.

Как и в случае с кабельным лотком, важно правильно подобрать размер кабелепровода и ограничить его заполнение. Размер кабелепровода зависит от запланированного диаметра кабеля и максимального натяжения, которое может быть приложено к кабелю, когда он протягивается через кабелепровод. Даже если кабелепровод используется для постоянной прокладки кабеля в месте, где необходимость последующего осмотра или добавления дополнительных кабелей маловероятна (например, в бетоне), заполнение кабелепровода по-прежнему ограничено нормами. Фактически максимальный коэффициент заполнения кабелепровода согласно NEC составляет 53 % для одного кабеля, 31 % для двух кабелей и 40 % для трех и более кабелей. Из-за характера трения при протягивании кабеля через кабелепровод количество кабелей необходимо уменьшить, если их больше двух.Изгиб трубопровода под углом 0 градусов. Обратите внимание, однако, что рекомендуется избегать любых изгибов кабелепровода под углом 90 градусов.

Ценные диаграммы заполнения

Хотя NEC сообщает вам, какой максимальный коэффициент заполнения для кабелепровода, а расчеты довольно просты, они могут занимать много времени и откровенно раздражать — вам нужно знать, сколько у вас кабелей и площадь сечения кабелей, которая может варьироваться от одного производителя к другому. Кроме того, некоторые производители могут рекомендовать уменьшить количество кабелей или использовать кабелепровод большего размера для более длинных участков, а требования NEC не учитывают все факторы, которые могут повлиять на заполнение кабелепровода. Например, затухание кабелей некоторых категорий может увеличиться при прокладке в металлическом кабелепроводе.

Ведущие производители предоставляют таблицы заполнения кабелепроводов, основанные на их конкретных кабелях, чтобы упростить процесс определения размера кабелепровода и расчета количества кабелей, которые можно разместить в данном кабелепроводе. Пейдж не исключение. У нас есть диаграмма заполнения кабельных каналов для наших кабелей GameChanger® по номеру детали и рейтингу (например, стояк, пленум, OSP и экранированный OSP), в которой точно указано, сколько кабелей вы можете разместить в жестких и EMT-кабелепроводах различных размеров на основе требования НЭК.

Сочетая инновационные проводные и кабельные решения с сервисно-ориентированным подходом, Paige уже более 60 лет является ведущим поставщиком ориентированных на приложения продуктов. Имея операционное присутствие в более чем 100 странах и семи офисах в Северной Америке, у нас есть возможность выполнять самые сложные работы и опыт, чтобы адаптировать любой заказ к точным потребностям наших клиентов.

Если у вас есть какие-либо вопросы о требованиях к заполнению кабелепровода для любого из наших кабелей, мы здесь, чтобы помочь.
