Железобетонные кабельные лотки: размеры, фото и видео
Железобетонный кабельный лоток представляет собой конструкцию, которая применяется достаточно широко. Обычно подобные изделия используются по прямому назначению — для прокладки электропроводки и кабелей связи, но в некоторых случаях в них размещают и трубы малого диаметра.
В статье мы расскажем об основных разновидностях железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.
Чтобы защитить проводники, используют конструкции из прочного бетона
Основные разновидности лотковых изделий
При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

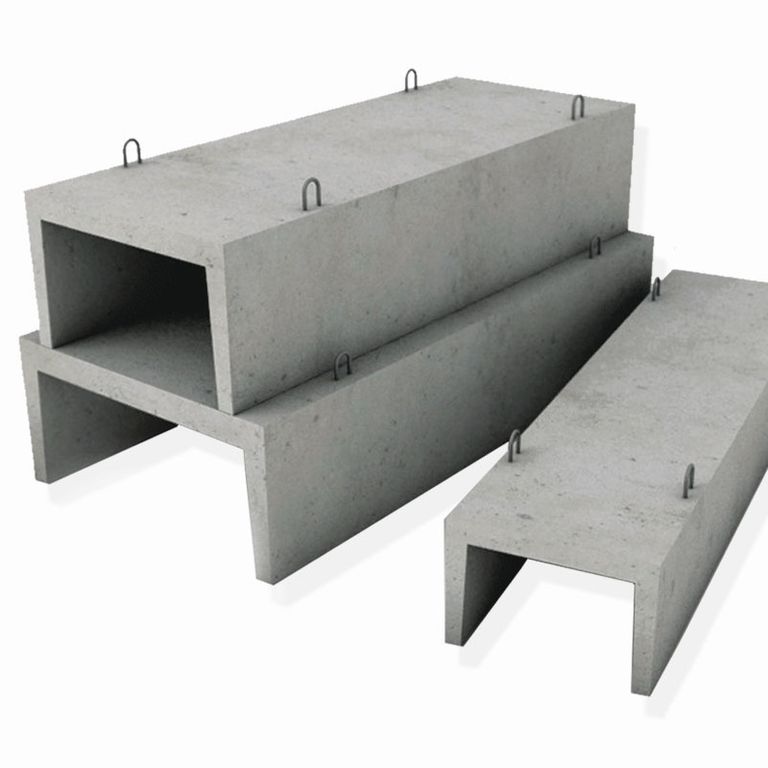

Элементы сборного канала
Наиболее распространенным изделием в этом случае является железобетонный лоток.
На сегодняшний день в промышленности и строительстве применяются такие разновидности:
- Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.
Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.
- Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения.
Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.
Фото телескопической конструкции

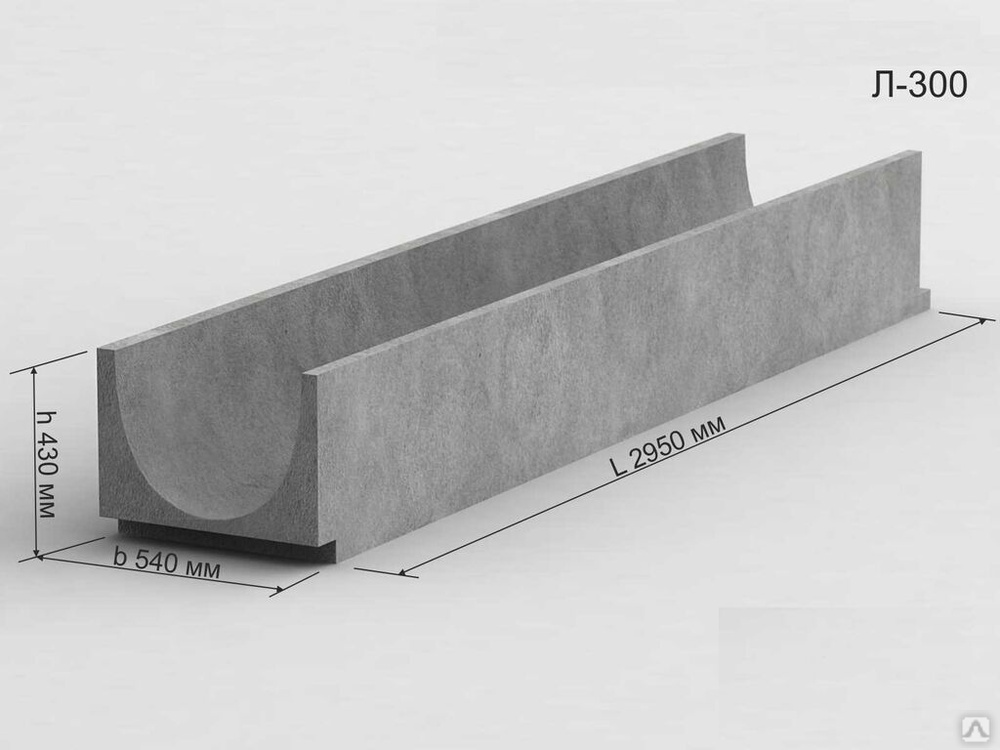

- Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.
Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.
В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.
Каналы для кабелей

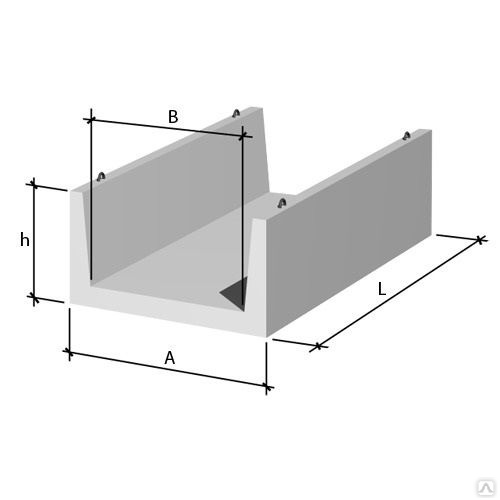

Конструкция и типоразмеры
Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.
Для их изготовления используется:
- Бетон марок В15, В20 или В25.
- Стальное армирование класса А1 или А2.
Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.

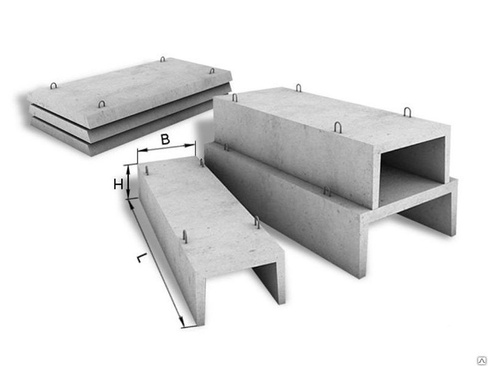

Сам лоток и крышка

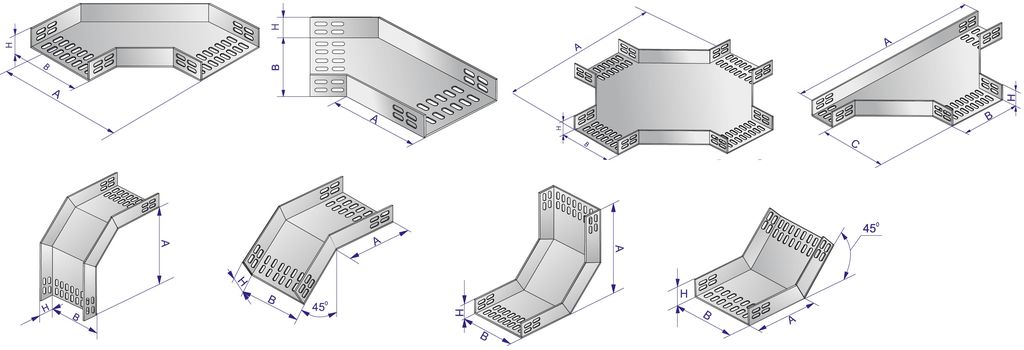

Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.

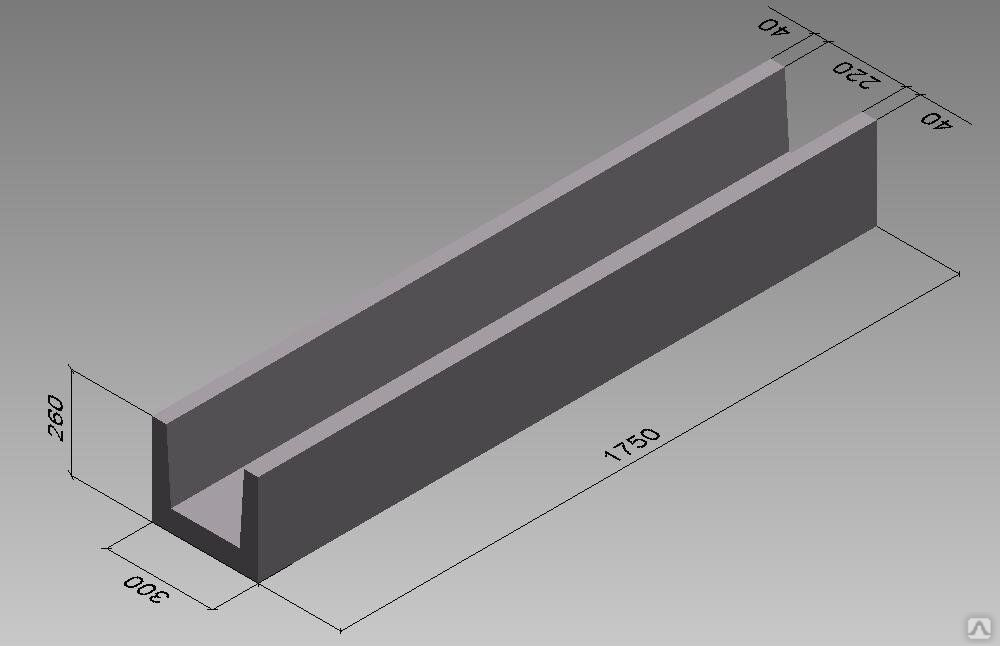

Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:
Наименование | Масса, кг | Длина, мм | Ширина, мм | Высота, мм |
ЛК3 | 270 | 1990 | 1100 | 150 |
ЛК4 | 220 | 1990 | 850 | 150 |
ЛК5 | 170 | 1990 | 600 | 150 |
УБК1А | 275 | 1990 | 1000 | 160 |
УБК2А | 175 | 1990 | 500 | 160 |
Л 20-5 | 125 | 1990 | 500 | 160 |
Л 20-10 | 275 | 1990 | 1000 | 160 |
Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер.
Особенности использования
Модель с полимерной крышкой
Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.
Это обеспечивает следующие преимущества:
- Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.
Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.
- При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
- Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.
Заглубление в грунт
Однако в некоторых случаях производится заглубление подобных конструкций в грунт.
При этом мы получаем такие преимущества:
- Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
- Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.
Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.
- Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка.
Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.
Схемы размещения проводников в полости желоба
В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.
Вывод
Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).
Видео в этой статье содержит дополнительную информацию о данных изделиях.
Добавить в избранное Версия для печати
Поделитесь:
Статьи по теме
Все материалы по теме
для чего применяют и какие бывают
Для выполнения работ по прокладке различных инженерных сетей, сооружения тепловых трасс, дренажных систем и объектов гидротехнического назначения используют конструкции П-образного профиля из железобетона. После прокладки коммуникационных систем устанавливают крышки лотков, которые надежно защищают магистрали от влияния природных факторов и доступа посторонних. Лоток железобетонный кабельный отличается повышенной прочностью и надежностью. Он изготавливается согласно требованиям стандарта. Проложенные в нем коммуникации находятся в полной безопасности.
Для чего выпускают заводы ЖБИ лотковые изделия?
Изготовление коммуникационных каналов из железобетона осуществляется на специализированных предприятиях, согласно положениям нормативной документации.
Благодаря повышенной прочности и надежности железобетонных конструкций лоткового типа область использования изделий довольно обширная:
- сфера дорожного строительства;
- коммунальная отрасль;
- жилищное и промышленное строительство;
- энергетическая сфера.
Железобетонные лотки для кабеля востребованы при сооружении парковочных комплексов, промышленных и коммерческих объектов, жилых зданий, а также при прокладке автомобильных дорог и обустройстве террас.
Бетонный кабельный лоток предназначен для применения в энергетическом строительстве
Спектр решаемых задач:
- укладка электрокабелей от подстанций с трансформаторами и линий телекоммуникационной связи;
- строительство закрытых и открытых дренажных систем и сооружение закрытых водоотводящих каналов;
- прокладка магистралей подачи воды, а также размещение различных труб, в том числе канализационных.
Железобетонные каналы востребованы не только для прокладки кабелей связи. Они используются для обеспечения эффективного отвода воды на различных объектах:
- заводах и фабриках;
- железнодорожных линиях;
- автомобильных дорогах;
- аэродромных полосах;
- автомобильных стоянках;
- парках и скверах;
- жилых зданиях;
- гидротехнических строениях.
Лотковые каналы – универсальный вид строительной продукции, широко применяемой в областях промышленного и частного строительства. Технология изготовления продукции предусматривает лабораторный контроль входного сырья и проверку качества готовых изделий.
Они служат для защиты кабеля от давления почвы и воздействия грунтовых вод
Для чего предприятия ЖБИ производят лотки
Производство железобетонных лотков осуществляется на заводах железобетонных изделий в соответствии с требованиями действующих стандартов и технических условий.
Для лотковых конструкций характерна высокая прочность, позволяющая использовать их в различных сферах:
- в области дорожного строительства;
- при возведении жилых зданий;
- в процессе сооружения производственных объектов;
- при постройке зданий коммерческого назначения;
- при строительстве гаражных комплексов и парковок.
Железобетонные лотки используются в дорожном, жилищном, коммерческом строительстве и других сферах
В области современного строительства невозможно представить возведение строительных объектов, прокладку автомагистралей, сооружение террас без использования железобетонных лотков.
Они решают широкий комплекс задач:
- позволяют выполнить прокладку силовых кабелей от трансформаторных подстанций. Внутри лотковой полости также располагают кабеля связи;
- применяются для сооружения систем водоотведения и дренажа. Водоотводные лотки закрывает бетонная плита, облегчающая доступ при ремонте;
- используются для прокладки труб водоснабжения и канализации в сфере коммунального хозяйства. Пространство в лотке позволяет расположить трубы различного назначения.
Лотки кабельные бетонные применяются не только в области энергетического строительства.
С помощью бетонных лотков осуществляется водоотвод от объектов различного назначения:
- зон промышленных предприятий;
- путей железнодорожного сообщения;
- автомобильных магистралей;
- посадочных и взлетных полос аэродромов;
- многоэтажных и частных домов;
- зон отдыха и автомобильных парковок;
- гидротехнических сооружений.
Лотковые изделия являются универсальной продукцией, востребованной при возведении промышленных и частных объектов. Соответствие серийно выпускаемой предприятиями ЖБИ продукции требованиям нормативной документации подтверждается сертификатами соответствия, а также паспортами качества.
Основные и главные достоинства — эффективное использование площадей объекта (крыши и подземных частей), возможность сокращения расходов
Виды лотков из железобетона
Согласно классификации, кабельные железобетонные лотки отличаются следующими параметрами:
- конструктивным исполнением;
- возможностью комплектации крышкой;
- габаритными размерами;
- функциональным назначением;
- особенностями монтажа.
В строительной сфере применяют следующие разновидности лотковых каналов:
- Изделия П-образного сечения, имеющие форму прямоугольного параллелепипеда. Они применяются для строительства составных каналов, в качестве дренажных и водоотводящих элементов.
Увеличенные габариты железобетонных каналов позволяют уложить на подставках различные виды электрокабелей. Продукцию отличает увеличенная прочность, а также коррозионная устойчивость. Прочностные характеристики позволяют применять лотки во влажных и промерзающих почвах.
- Продукцию трапециевидной формы. За счет изменения ширины канала вдоль продольной оси изделия обеспечивается возможность телескопического соединения. Фиксированные размеры телескопических лотков обеспечивают высокую точность сопряжения каналов и ускоряют монтажные работы. Изделия устанавливают по обочинам транспортных магистралей для отвода осадков с дорожного полотна. Продолжительный ресурс эксплуатации лотков телескопического типа обеспечивается за счет устойчивости изделий к поглощению влаги.
Маркировка изделий отличается в зависимости от назначения:
- аббревиатура УБК соответствует энергетическим лоткам;
- сокращение МЖБЛ применяется для дренажных каналов и водоотводящих лотков;
- маркировка Л используется для дорожных и теплотрассовых лотков;
- индекс МШЛ соответствует продукции, предназначенной для железнодорожных линий.
Так как изделие будет эксплуатироваться в особых условиях, производство лотков ЛК требует ответственного подхода ко всем этапам технологического процесса
В зависимости от конкретного исполнения лотка и его функционального назначения изделие может комплектоваться крышкой. Для обеспечения герметичности каналов также используют плиты дорожные, которыми закрывают внутреннюю полость.
Лоток бетонный – главные разновидности лотковых изделий
В строительной отрасли и промышленной сфере используются различные виды лотков:
- продукция П-образного профиля и прямоугольной формы для сооружения каналов сборного типа. Железобетонные лотки для кабеля отличаются увеличенными габаритными размерами, позволяющими свободно разместить электрические коммуникации различного назначения. Объем свободного пространства внутри лотков позволяет также использовать их для отведения значительных объемов ливневых вод. Сборные изделия обладают повышенным запасом прочности, а также увеличенной устойчивостью к воздействию коррозионных процессов.
Это позволяет использовать их в почвах с повышенной влажностью, а также в зоне промерзания грунта;
- трапециевидные лотки телескопического типа П-образной конфигурации. Произведенные в производственных условиях, изделия отличаются точными габаритными размерами. Это значительно облегчает сопряжение лотков при монтаже. Монтаж телескопических лотков трапециевидной формы выполняется группами, обеспечивающими требуемую длину магистрали. Продукция предназначена для установки вдоль обочин автомобильных дорог для ускоренного водоотвода осадков. Отличительной особенностью лотков телескопической конструкции является пониженное водопоглощение, что значительно повышает продолжительность использования изделий данного вида.
По функциональному назначению, конструктивным особенностям и специфике монтажа лотки делятся на следующие виды:
- изделия энергетического назначения, маркируемые обозначением УБК или УБС;
- дренажная и водоотводящая продукция с маркировкой МЖБЛ;
- лотковые каналы для тепловых трасс и автомобильных дорог типа Л;
- изделия для железнодорожных путей сообщения марки МПЛ или MШЛ.

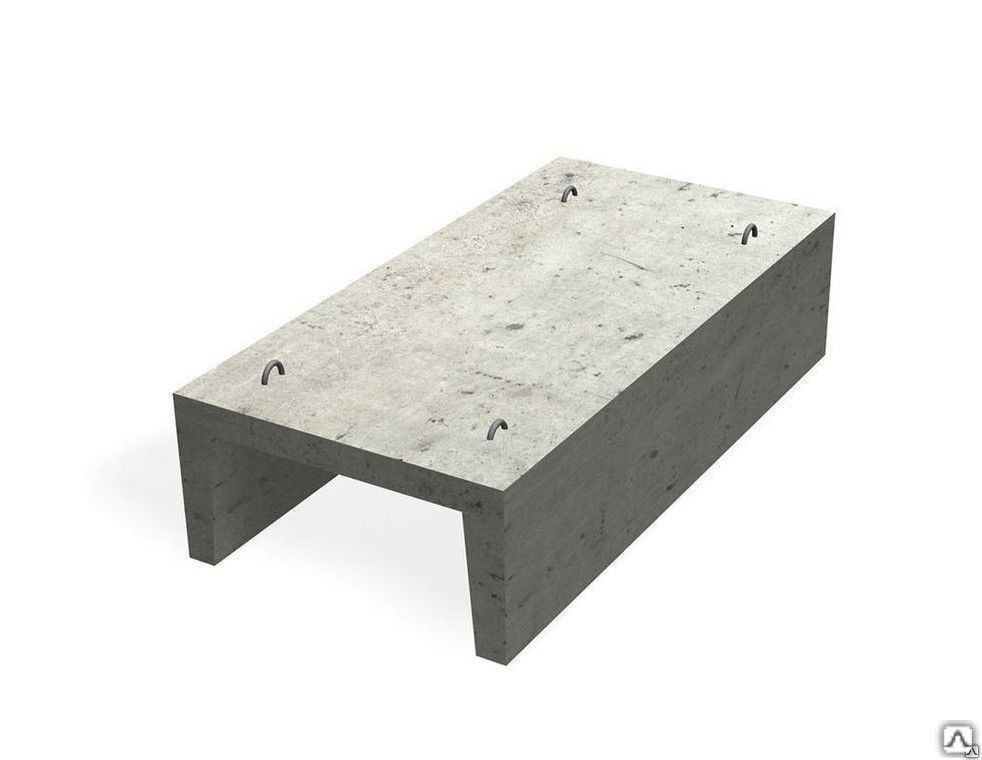

Для герметизации бетонных лотков применяются специальные плиты из железобетона. Покрытие кабельных лотков маркируется обозначением ПТ.
Лотки железобетонные кабельные применяются при прокладке кабелей электрических сетей
Лоток железобетонный кабельный – основные характеристики
Требованиями действующего стандарта регламентированы эксплуатационные характеристики, которыми обладают лотки кабельные бетонные:
- стойкость к воздействию отрицательной температуры;
- сохранение целостности при температурных перепадах;
- устойчивость арматурной решетки каналов к воздействию влаги;
- повышенный запас прочности железобетонной конструкции.
Нормативная документация содержит также требования по размерам лотковых изделий и их форме.
Конфигурация каналов отличается в зависимости от назначения:
- каналы трапециевидной формы используются в мостостроении и дорожной сфере, а также применяются при сооружении дренажных и канализационных линий;
- лотки с профилем поперечного сечения в виде квадрата или прямоугольника используются при прокладке теплотрасс, различных трубопроводов и кабельных сетей;
- продукция полукруглого или параболического профиля применяется для сооружения канализационных линий, организации водоотвода и строительства дренажных линий.
Затвердевшая смесь должна обладать повышенной прочностью, водостойкостью, морозостойкостью, долговечностью
Стандарт регламентирует следующие характеристики лотков:
- плотность применяемого бетона – до 2,4 т/м3;
- диаметр стальной арматуры – не меньше 0,6 см;
- класс арматурных стержней – AI-AIII;
- марка применяемого бетона – М300 и выше;
- крупность используемого заполнителя – не более 15 мм.
Соблюдение предприятиями-изготовителями требований стандарта и изготовление продукции в соответствии с технологией гарантирует качество железобетонных каналов.
Как изготавливают лотки кабельные бетонные
Процесс производства предполагает четкое следование стандартам и нормам. Ввиду повышенных прочностных характеристик и требований к стойкости к различным средам и условиям эксплуатации малейшее отхождение от стандарта может сделать кабельный лоток непригодным для выполнения работ. Поэтому приобретать продукцию лучше всего проверенных заводов и производств.
Основные этапы производства кабельных ЖБ лотков:
- Нарезка заготовок из стальных прутьев для создания арматурного каркаса.
- Сборка каркаса вязальной проволокой и электрической сваркой.
- Обработка поверхности стержней антикоррозийными составами.
- Промазка внутренней поверхности металлической литформы для заливки бетона с целью упрощения процесса выемки готового лотка.
- Установка каркаса в форме, обеспечение его неподвижности.
- Приготовление бетонного раствора по рецепту в бункере.
- Заливка формы бетонной смесью, обеспечение полной ее неподвижности.
- Демонтаж металлической опалубки и выемка готового изделия, тщательная проверка качества в условиях лаборатории: визуальный осмотр, отбраковка лотков с дефектами, проверка геометрических размеров и отбраковка лотков, габариты которых не соответствуют стандарту, проверка эксплуатационных характеристик.
Готовые кабельные лотки железобетонные маркируют краской на торце буквами и цифрами.
Какими преимуществами обладает лоток железобетонный кабельный?
До появления железобетонных лотков монтаж коммуникационных линий и трубопроводных магистралей выполнялся в каналах, сооруженных из кирпича. Однако кирпичные конструкции не обладают таким комплексом достоинств, как сборные лотки из армированного бетона. Каналы из кирпича обладают пониженной ремонтопригодностью и имеют недостаточно высокий срок эксплуатации. В связи с этим возникает потребность в использовании более надежного стройматериала.
Лоток железобетонный кабельный применяется для решения широкого комплекса задач и превосходит аналогичные конструкции из кирпича по комплексу показателей:
- повышенному запасу прочности и надежности. Изделия сохраняют целостность при подвижках грунта и способны воспринимать значительные нагрузки;
- возможности применения в сейсмически активных зонах. Бетон, усиленный арматурой, сохраняет характеристики при повышенной сейсмоактивности;
В железобетонном коробе сухость сохраняется на долгий срок, а воздушная подушка, являясь естественным теплоизолятором, смягчает перепады температур
- ремонтопригодности.
Демонтировав защитную крышку лотка, несложно выполнить ремонтные и восстановительные мероприятия;
- темпам сооружения коммуникационных каналов. Из стандартных элементов быстро монтируются сборные лотки необходимой длины;
- герметичности. После цементирования стыковых участков сборной конструкции и установки защитной крышки обеспечивается надежная защита магистралей от проникновения грунтовых вод и осадков.
Кроме указанных плюсов, следует дополнительно отметить ряд преимуществ:
- возможность монтажа каналов во влажных почвах;
- ускоренный доступ к проложенным коммуникациям;
- снижение общего объема затрат по сравнению с конструкциями из кирпича;
- ускоренные темпы выполнения монтажных операций;
- увеличенный запас прочности;
- морозоустойчивость и влагостойкость;
- возможность эксплуатации в агрессивных средах.
В преимуществах использования кабельных лотков неоднократно убедились профессиональные строители. При выполнении ремонтных работ достаточно снять слой почвы, поднять крышку и заменить поврежденный кабель или трубу. После окончания ремонта наносится обмазочная мастика, устанавливается крышка и выполняется засыпка грунтом. При этом отсутствует необходимость в демонтаже железобетонных лотков, срок эксплуатации которых превышает несколько десятков лет.
Каналы для кабелей
Конструкция и типоразмеры
Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.
Для их изготовления используется:
- Бетон марок В15, В20 или В25.
- Стальное армирование класса А1 или А2.
Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.
Сам лоток и крышка
Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.
Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:
Наименование | Масса, кг | Длина, мм | Ширина, мм | Высота, мм |
ЛК3 | 270 | 1990 | 1100 | 150 |
ЛК4 | 220 | 1990 | 850 | 150 |
ЛК5 | 170 | 1990 | 600 | 150 |
УБК1А | 275 | 1990 | 1000 | 160 |
УБК2А | 175 | 1990 | 500 | 160 |
Л 20-5 | 125 | 1990 | 500 | 160 |
Л 20-10 | 275 | 1990 | 1000 | 160 |
Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер. При этом используется резка железобетона алмазными кругами, поскольку материал желоба отличается высокой прочностью, и попытки его обработки другими инструментами приводят к их быстрому износу.
Особенности использования
Модель с полимерной крышкой
Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.
Это обеспечивает следующие преимущества:
- Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.
Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.
- При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
- Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.
Заглубление в грунт
Однако в некоторых случаях производится заглубление подобных конструкций в грунт.
При этом мы получаем такие преимущества:
- Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
- Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.
Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.
- Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка. Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.
Схемы размещения проводников в полости желоба
В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.
Конструкция и типоразмеры лотковой продукции
Железобетонный лоток для кабеля изготавливается из следующих стройматериалов
- Прочного бетона марки В20-В25. Для изготовления бетонной смеси используется цемент марок М400 или М500, перемешанный с очищенным песком и щебеночным наполнителем. Повышенная стойкость к воздействию влаги достигается благодаря использованию модифицирующих компонентов.
- Арматурных прутков, соответствующих классу А1 и выше. Арматурная решетка повышает прочностные характеристики бетонного массива и собирается из стальных стержней, связанных отожженной проволокой.
Отличительной чертой этих изделий является их универсальность
Рецептура используемого бетонного раствора и конструктивные особенности продукции позволяют использовать лотки и поставляемые совместно с ними защитные крышки в условиях с различным климатом и сейсмической активностью. Железобетонные каналы отличаются увеличенной прочностью, морозоустойчивостью, влагостойкостью, а также четкими геометрическими размерами.
Габариты изделий изменяются в зависимости от исполнения:
- длина равна 740-3950 см;
- ширина составляет 280-2380 см;
- высота в интервале от 28 до 118 см.
Масса небольших лотков составляет 0,1 т и увеличивается до 2,7 т для изделий с максимальными габаритами.
Железобетонный лоток – конструктивные особенности и типоразмеры
Конструктивно железобетонный лоток представляет собой сборную конструкцию п-образного профиля, для изготовления которой используются следующие материалы:
- марочный бетон, изготовленный на основе портландцемента с маркировкой М400 и выше. В качестве заполнителя применяется очищенный от примесей песок, гранитный отсев и щебень. При необходимости использования изделий в условиях агрессивных сред применяется сульфатостойкий цемент.
Высококлассный бетон с маркировкой В15-В25 содержит в составе специальные добавки и модификаторы, повышающие влагостойкость материала, прочностные характеристики и морозоустойчивость;
Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, A-II либо проволокой Bp-I
- высококачественная стальная арматура, характеристики которой соответствуют требованиям нормативных документов. Из металлических стержней класса А1-А3 изготавливается пространственный арматурный каркас, конфигурация которого соответствует профилю кабельного канала. Благодаря усилению бетона с помощью стальной арматуры, повышаются прочностные характеристики железобетонной конструкции, воспринимающей значительные нагрузки от массы грунта и морозного пучения почвы.
Конструкция изделия и состав бетона позволяют применять продукцию в различных климатических регионах страны. Железобетонные изделия обладают уникальными характеристиками, такими как повышенный запас прочности, увеличенная влагостойкость, устойчивость к промерзанию и правильная геометрия. Поставляемые вместе с лотками плиты перекрытия выполняют функцию крышки и производятся из тех же стройматериалов, что и сами изделия.
При выполнении монтажных операций применяются изделия различных габаритов. Предприятия-производители выпускают широкую номенклатуру доборных лотков, позволяющих подобрать изделие требуемой длины.
В зависимости от исполнения габаритные размеры и масса изделий стандартизированы и изменяются в следующих пределах:
- длина составляет 0,74-3,95 м;
- ширина находится в интервале 0,28-2,38 м;
- высота равна 0,28-1,18 м;
- масса меняется в диапазоне от 100 до 2700 кг.
При необходимости подгонки габаритов продукции под определенные размеры используется оборудование для алмазной резки железобетона.
О монтаже коммуникационных каналов – варианты размещения
Железобетонные лотки размещаются различным образом:
- выше уровня нулевой отметки. Они монтируются на спланированную поверхность.
После монтажа магистралей устанавливаются защитные крышки. Данный метод установки отличается простотой и позволяет снизить объем расходов;
- ниже уровня грунта. Каналы располагаются в траншее, основание которой находится на заданной глубине. Крышки устанавливаются после монтажа коммуникаций, зазоры герметизируются, конструкция засыпается почвой.
Выбор оптимального метода монтажа определяется функциональным назначением лотковой конструкции и особенностями эксплуатации.
Специфика применения
Кабельные железобетонные лотки применяются в нескольких вариантах. Они могут использоваться в наземном монтаже – монтируются на подготовленную предварительно поверхность, после завершения работ закрываются крышками. В таком случае обеспечивается легкий доступ к лотку, монтажные работы обходятся дешевле и выполняются быстрее.
Если выполняется заглубленный вариант монтажа, то их располагают в вырытой траншее на подготовленную заранее поверхность. После монтажа проводки, труб или других элементов внутри лотка его закрывают крышкой и сверху насыпают грунт. Доступ к таким магистралям исключается, но при необходимости все равно ремонт выполнить проще, чем в случае просто закопанных в землю коммуникаций. Да и защита намного выше.
В строительной отрасли применяют оба варианта, выбирая наиболее подходящий для тех или иных работ. При монтаже используют целые изделия, так как благодаря широкому ассортименту и большому количеству доборных элементов собрать можно конструкцию любой конфигурации. Для обустройства теплотрасс чаще всего используют ЛК 75, для электрический сетей ЛК 300.
Подготовка к установке
Подготовительные работы проводятся в несколько этапов. Чтобы выполнить установку, нужно сделать следующее:
- Разработать проектную документацию. В ней подробно представлена информация об особенностях конструкции, месте расположения трассы.
- Местность разбивается на зоны в соответствии с подготовленным проектом.
- Подготовка компонентов монтируемой трассы, инструмента и спецтехники при необходимости.
После выполнения перечисленных работ можно приступать непосредственно к монтажу конструкций и коммуникаций внутри них. Необходимо, чтобы установка была выполнена в оговоренные сроки в соответствии с установленными нормами.
Проведение монтажных работ
Установка проводится по установленной схеме. Работы выполняются поэтапно по утвержденной технологии. В перечень входит ряд действий:
- Проведение геодезических работ, определение местоположения каналов из железобетонных лотков.
- Разметки, выполненные на местности, сверяются с чертежами. Проверяется пересечение лотковых трасс с другими коммуникациями, проходящими на участке.
- Выполняются работы по обустройству траншеи для укладки канала.
- Проводится укладка основания лотка и его крышки.
После укладки трассы проводится еще несколько обязательных процедур. Чтобы продлить срок эксплуатации железобетонных изделий, их покрывают слоем гидроизоляции. Для этого используют жидкие составы, которые наносят на внешние поверхности лотков.
Когда гидроизоляция высыхает, котлован засыпают грунтом. При необходимости выполнения обслуживания коммуникаций их раскапывают и поднимают крышку.
Кабельные железобетонные лотки достоинства продукции
Перечисляя преимущества этого продукта, стоит отметить такие его параметры:
- прекрасная вентиляция кабельной трассы, расположенной внутри изделия;
- применение небронированных кабелей, что существенно экономит устройство коммуникаций;
- простой доступ к кабелям, достигаемый посредством снятия крышки;
- срок эксплуатации коммуникаций значительно возрастает;
- продукция имеет широкий ассортимент моделей, что позволяет прокладывать коммуникации любого вида.
Protecta FR Boardx2 Кабельные лотки для бетонных стен
Кабельные лотки или кабельные каналы через бетонную стену толщиной не менее 75 мм. Доска Protecta FR 60 мм или 50 мм с обеих сторон стены. Покройте акриловым герметиком Protecta FR. Доступен вариант подгонки по фигуре. Дымонепроницаемость (утечка дыма <0,1 м 3 /ч при 200 Па). Макс. FRR -/240/180
Продукция
Детали
Идентификационный номер системы: 175
Максимальный класс огнестойкости: 240
Максимальный тепловой класс: 180
Размер: кабельные лотки или лестницы, одно или сцепленные кабели
Системные продукты, доступные для покупки
Купить продукты
Спецификации сборки
Добавить в спецификацию
Assired Products и загрузки
. доступны загрузки. Пожалуйста, отметьте те, которые вы хотели бы получить, заполните свои данные и выберите, как вы хотите, чтобы файлы были доставлены вам. В качестве альтернативы вы можете нажать на отдельное имя загрузки, чтобы просмотреть его сейчас.
Выберите все
системные диаграммы
FC175 Protecta FR BADX2 Бетонные настенные лотки кабеля. Инструкция по установке Protecta FR Acrylic
Protecta FR Acrylic DoP
Protecta FR Acrylic Сертификат LEED
Protecta FR Acrylic Рейтинг STC
Protecta FR Acrylafite Data Data Data Data Data
Protecta FR Acrilic Voc Agbb Сертификат
Protecta fr acryl voc emicode Сертификат
Protecta fr acryle video — изолированная стальная труба
Voc scaqmd Правило 1168
ЗАЩИТА ФР. 100015 Protecta FR Board Pattress Fitting
Protecta FR Board Рейтинг STC
Protecta FR Board Паспорт безопасности
Protecta FR Board VOC M1
Protecta FR Board Video — Кабельный лоток — Бетон
Protecta FR Board Video- Coating Blank — Concreta
Лист
Сервисные проходы через одну сторону гипсокартона
Оценка огнестойкой плиты Protecta AS1530. 4
Оценка огнестойкой плиты Protecta Паттерн, закрепленный в гипсокартоне
Проверка огнестойкости плиты Protecta FR
Введите адрес электронной почты
Отправить копию на этот адрес электронной почты
Как вы хотите, чтобы их вам отправили?
Напишите мне по электронной почте
Загрузите их сейчас
— вам нужно будет указать свой адрес электронной почты выше
Нужна помощь?
Эта информация поможет нам найти вашу спецификацию, если вы потеряете свой код. Пожалуйста, заполните оба поля необходимой для вас информацией.
Пластибетон® | Oldcastle Infrastructure
Plastibeton® использует передовую полимерную технологию для обеспечения непревзойденных характеристик. Plastibeton® производится с использованием запатентованного материала, полимерного бетона высокой плотности, который обладает исключительной прочностью и не подвержен влиянию кислот, солей, химикатов или циклов замораживания/оттаивания. Кроме того, диэлектрический материал не нуждается в заземлении.
Обзор
НАДЕЖНЫЙ ПОДХОД К РАБОТЕ ТРАНШЕЕВ.
Кабельная траншея Plastibeton® — это проверенная система энергетических, коммунальных, железнодорожных и транзитных компаний по всей Северной Америке для удержания, защиты и обеспечения легкого доступа к силовым, контрольным, сигнальным, коммуникационным и оптоволоконным кабелям. Система кабельных траншей, изготовленная из уникального запатентованного полимерного бетона высокой плотности, обеспечивает гибкость и прочность, а также исключительную устойчивость к замораживанию/оттаиванию. Система каналов Plastibeton® обеспечивает превосходную грузоподъемность транспортного средства в любой точке. Он разработан и протестирован в соответствии с отраслевыми стандартами, а благодаря непревзойденному соотношению прочности и веса Plastibeton® снижает затраты на установку и является более безопасным выбором для кабельных траншей.
Характеристики
КАБЕЛЬНАЯ СИСТЕМА, НА КОТОРУЮ МОЖНО ПОЛОЖИТЬСЯ.

Усовершенствованная конструкция
Кабельная траншея Plastibeton® содержит, защищает и обеспечивает легкий доступ к силовым, контрольным, сигнальным, коммуникационным и оптоволоконным кабелям. Изготовленная с использованием усовершенствованного процесса формования под высоким давлением и высокой температурой, система кабельных траншей Plastibeton® обеспечивает гибкость и прочность, исключительную устойчивость к условиям замерзания/оттаивания и предназначена для различных вариантов покрытия. Plastibeton® можно настроить для любой планировки и дизайна площадки, а также оснастить решениями для прокладки кабелей.
Более безопасный и быстрый доступ
Траншейные покрытия Plastibeton изготавливаются с использованием технологии Duo-mold, которая сочетает в себе полимербетон с усовершенствованным армированием, создавая прочное и легкое покрытие, которое выдерживает большие нагрузки и может быть удалено без тяжелого подъемного оборудования. Крышки отлиты с противоскользящей поверхностью и подъемными отверстиями. Также доступны различные варианты загрузки и стили. Во время установки или технического обслуживания крышки Plastibeton обеспечивают безопасный и непрерывный доступ к кабелям.
Руководство по проектированию Plastibeton®
Загрузите наше Руководство по проектированию Plastibeton® для компоновки, скосов и переходов и начните превосходить отраслевые стандарты.
Скачать
Продукты
Фильтры товаров
Критерий поиска:
X
Высота футов / IN
Ширина футов / IN
Длина футов / IN
Прозрачные фильтры
Загрузка…
х
Генератор предложений
Ищете предложение для своего проекта?
При просмотре наших продуктов выберите «Добавить в генератор предложений» , чтобы быстро получить оценку всего, что вам нужно.
Мы используем файлы cookie, чтобы сделать ваш просмотр более удобным, проанализировать трафик сайта, персонализировать контент и показывать целевую рекламу.
