Прогрев бетона проводами зимой

Главная

Обзоры и советы

Статьи

Прогрев бетона проводами зимой

Твердый и надежный бетон образуется благодаря химическому процессу, известному как «гидратация». Выражаясь проще, это соединение молекул воды и цемента. В результате такого соединения образуются прочные гелеобразные массы. Песок и щебень добавляются в состав бетона только для того, чтобы составить каркас для этих масс и исключить последующую усадку и деформацию.

Итак, гидратация – это основа основ для бетона. Но гидратация возможна только с водой, а никак не со льдом, в который эта вода превращается при отрицательных температурах. Более того, вода – это одно из немногих веществ на земле, которые при остывании и затвердевании не уменьшаются, а наоборот увеличиваются в объеме.

1.     В чем проблема гидратации для бетона зимой?

А теперь представим себе процесс затвердевания бетона при отрицательных температурах:

  1. Свободная вода превращается в лед, остается «лишний» цемент, не имеющий возможности участвовать в гидратации;
  2. Растущие кристаллы льда разрывают еще не затвердевший бетон изнутри, снижая его плотность и прочность
  3. Под воздействием низких температур гидратация, как и любой другой химический процесс, замедляется, и процесс застывания бетона растягивается практически до бесконечности.
  4. Стоит ли говорить, что при таких условиях бетон, заливаемый зимой без применения специальных мер, уже просто не может соответствовать совершенно никаким критериям качества?

2. Как решается вопрос заливки бетона зимой?

Для того чтобы исключить замерзание воды в бетоне и ускорить процесс схватывания, в состав смеси

добавляют специальные присадки, используют укрывные пологи для свежезалитых конструкций. Но главной мерой, конечно, был и остается прогрев на протяжении времени, необходимого конструкции для набора 50% марочной прочности (метод термоса). При условии прогрева 50% марочной прочности достигается бетоном уже через 2-5 суток. Прогрев может осуществляться тепловыми пушками или электродами, погружаемыми внутрь бетонной конструкции и подключаемыми к трансформатору. Эти методы неплохо сочетаются с использованием укрывного полога. Но самым эффективным способом поддержания температуры застывающего бетона в зимний период является электропрогрев при помощи проводов ПНСВ.

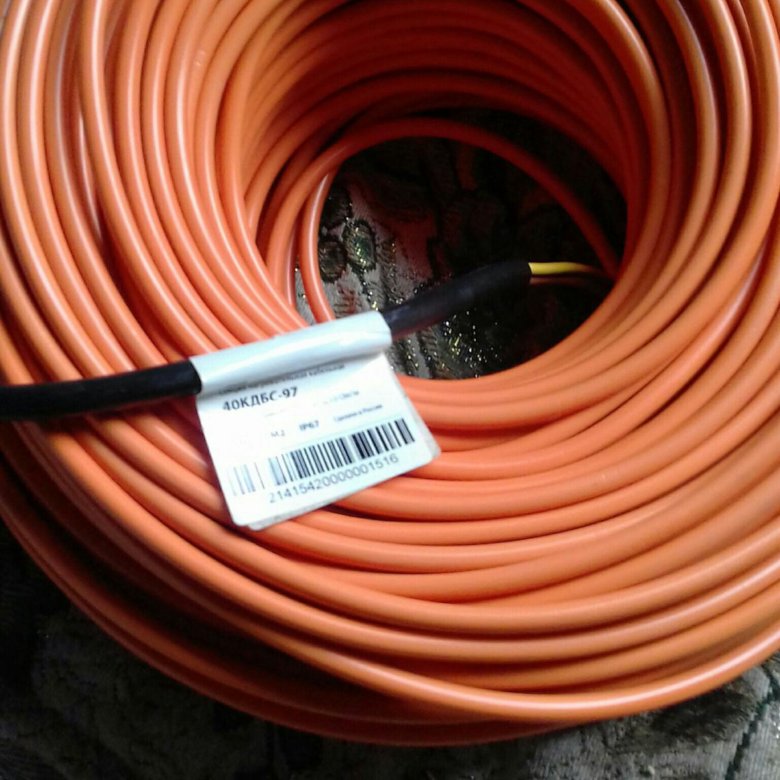

Провод прогревочный ПНСВ 1,2 ПНСВ – это провод (П) нагревательный (Н) со сплошной стальной жилой (С) в оболочке из винила (В). Жила этого провода может быть черной, а может быть оцинкованной. В последнем случае провод имеет большую стойкость к коррозии, что очень важно для электрических соединений между секциями, а также проводом ПНСВ и «холодными концами», о которых речь пойдет ниже. Ряд стандартных сечений ПНСВ включает в себя следующие значения: 1.0, 1,1; 1,2; 1,3; 1,4 кв. мм. Чаще всего для прогрева бетона используется оцинкованный ПНСВ сечением 1,2 кв. мм. Реже используется провод сечением 1,4 кв. мм.

3. В чем суть технологии прогрева бетона зимой?

Бетон греется теплом, которое выделяет провод ПНСВ при прохождении через этот провод электрического тока. В этом и состоит главное отличие от прогрева при помощи элекродов: используется не электрическая, а тепловая проводимость бетона. Таким образом, прогрев с помощью ПНСВ более безопасен, чем прогрев электродами, а равномерность прогрева ПНСВ остается на достаточно высоком уровне, так как незастывший бетон имеет очень высокую теплопроводность. Конечно, для застывающего бетона очень важна положительная температура, но перегрев для него тоже крайне нежелателен. Поэтому нагревательную линию ПНСВ необходимо рассчитать таким образом, чтобы температура бетона сохранялась на уровне не более 80 градусов. Чтобы провод ПНСВ сечением 1,2 кв. мм. обеспечивал среде такую температуру, необходимо, чтобы по нему протекал ток 14-16 ампер. Если учесть, что удельное сопротивление этого провода составляет 0,15 Ом/м, то при подключении к сети 220 вольт протяженность линии должна составлять 110 метров. Провод 1,4 кв. мм. при подключении к той же сети 220 вольт должен иметь длину 140 метров. Если сеть имеет напряжение не 220 вольт, то длину провода необходимо изменить пропорционально. Например, в сети 380 вольт провод ПНСВ 1,2 должен иметь длину 180 метров, а провод ПНСВ 1,4 – около 250 метров.

4. Технологические тонкости прогрева бетона зимой

Весь расчет токовой нагрузки на провод ПНСВ рассчитан на то, что тепло от этого провода будет быстро отводиться бетоном. Поэтому необходимо побеспокоиться, чтобы весь греющий провод был залит, а концы для подключения (те самые «холодные концы») необходимо выполнить проводом АПВ, либо тем же ПНСВ, с использованием двух жил на «фазу» и двух жил на «ноль». Иначе ПНСВ, расположенный в воздушной среде, не выдержит нагрузки и элементарно сгорит. По той же причине при прокладке ПНСВ необходимо выдерживать минимальное расстояние между жилами – 15 мм. Прокладывать этот провод внутри конструкции, подлежащей заливке бетоном, следует после возведения опалубки, сварки арматуры и установки закладных. ПНСВ должен быть распределен равномерно, без натяжения, с минимальным радиусом изгиба не менее пяти наружных диаметров провода. Провод нигде не должен касаться деревянных конструкций и теплоизолирующих материалов. Обыкновенно он просто подвязывается к арматуре. Для расчета потребного количества провода необходимо учесть удельную мощность, которая равна 30-40 ватт на погонный метр для провода ПНСВ 1,2 при напряжении 220 вольт.

При этом расход провода для прогрева будет составлять 50-60 погонных метров на кубометр конструкции.

Прогрев бетона трансформатором

Для питания линий прогрева бетона следует использовать подстанции, имеющие выводы разных ступеней низкого напряжения. Это необходимо потому, что в процессе работы изменить длину провода уже не удастся и корректировать величину тока будет можно только изменением величины питающего напряжения. К числу подстанций, подходящих для прогрева бетона ПНСВ, относятся подстанции ТСДЗ-80, КТП ТО-80/86, ТСДЗ-63/0,38. Нужно помнить, что на каждый кубометр прогреваемого бетона потребуется около двух киловатт электрической энергии. Электрический прогрев бетона – энергоемкая технология. Трансформатор для прогрева бетона ТСДЗ-80 для прогревки бетона Комплектно трансформаторная подстанции КТПТО-80-86 для прогревки бетона К выводам подстанций подключаются именно холодные концы. Для соединения холодных концов и греющего провода следует использовать сертифицированные зажимы и клеммники.

То же самое можно сказать и о соединении проводов ПНСВ внутри заливаемой конструкции. Соединение ПНСВ и холодных концов должно быть снаружи для того, чтобы окончании прогрева это соединение было возможно просто разобрать. Прогрев начинается сразу после заливки. Температура бетона контролируется термометрами, устанавливаемыми в специально оставленных скважинах. И если эта температура будет выходить за пределы нормы, то интенсивность нагрева следует изменить, понизив/увеличив питающее напряжение. Термометр применяемый при замерах прогреваемого бетона При этом контролируется и ток в проводах, ведь если они разрушатся, то прахом пойдет вся заливка. Измерения температуры и тока следует производить каждый час в первые три часа после заливки и каждую смену – впоследствии вплоть до окончания прогрева.

Прогрев бетона — проводом ПНСВ

Главная

Обзоры и советы

Статьи

Прогрев бетона — проводом ПНСВ

Одним из самых надёжных способов организации прогревания бетона и железобетона при отрицательных температурах воздуха является использование провода ПНСВ.

Этот тип провода также используют для обогревания различных объектов газовой и нефтяной промышленности. ПНВС состоит из стальной оцинкованной или не оцинкованной жилы, в виде круглой проволоки, которая, обычно, изолирована поливинилхлоридным пластикатом или полиэтиленом. Диаметр стальной проволоки может достигать двух-трёх миллиметров в диаметре. Самым распространенным является диаметр 1,2 мм. Радиус изгиба провода имеет минимальную допустимую норму в двадцать пять миллиметров. Данный провод укладывают перед заливкой бетона в уже готовую опалубку. Нужно помнить, что проложенные провода должны находиться на определенном расстоянии друг от друга, и ни в коем случае не должны соприкасаться. Данное расстояние рассчитывается специалистом и может составлять при различных условиях его использования от 20 до 70 см. Важно помнить, что провод должен быть изолированным и не иметь обрыва жилы.  Целостность жилы и изоляции проверяется  обязательно до заливки бетона.

Провод будет исправно функционировать при минусе шестидесяти и плюс пятидесяти градусов. Стоит помнить, что прокладка и монтаж провода должны производиться при температуре не ниже двадцати пяти градусов. Провод стоек к повышенным температурам, но и у него есть придел – это плюс восемьдесят градусов Цельсия. Использование ПНВС провода способствует не только прогреву, но и к сокращению срока высыхания бетона. Данный провод обычно подключают к масляным трансформаторам трехфазного тока типа ТМГ. Подключение обычно осуществляют алюминиевыми проводами типа АПВ 4 или АПВ 6.  Нужно помнить, что при неожиданном отказе оборудования прогрева, бетон может остыть и потерять свою эксплуатационную прочность.. Конечно, существуют другие способы, при помощи которых можно

прогреть бетон – например это использование химических добавок, ускоряющих процесс затвердевания. Но, не смотря на то, что эти вещества доступны по цене, их редко можно найти в продаже. Об обогреве бетона стоит подумать еще до строительства технических сооружений. Применение ПНВС провода намного сократит затраты и время на постройку важных объектов, а так же воспрепятствует замерзанию бетона на первой стадии его заливки. Если внимание потребителя остановилось на ПНВС проводе, стоит купить вместе с ним дополнительно понижающий трансформатор, магистральные кабели, приспособления для теплозащиты, а так же холодно-концовые провода. Длина и количество проводов зависят от объёма используемого бетона и нужной мощности обогрева для заложенного количества бетона. Время, затрачиваемое на обогрев и остывание бетона, зависит от напряжения и силы тока в нагревающихся элементах. Чтобы рассчитать необходимую температуру и время нагрева, необходимо провести наблюдения в лабораторных условиях. Учитывая важность процесса и высокую конечную стоимость бетона используемого на объекте для обеспечения исправного нагрева и просушки бетона, стоит использовать только ПНВС провод от проверенных производителей.

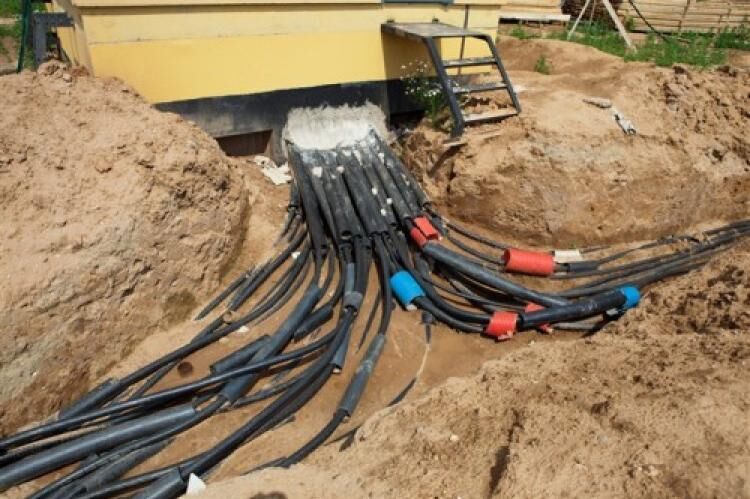

Прокладка кабелей в кабельных блоках

13.08.2021

Кабельный блок — конструкция, предназначенная для прокладки кабельных каналов или систем кабельных каналов с колодцами для доступа к трубам и каналам.

Блоки устанавливаются на автомобильных дорогах, обеспеченных подземными коммуникациями, в местах пересечения автомобильных дорог с автомобильными и железными дорогами, в грунтах с агрессивными химическими веществами, при наличии блуждающих токов и вероятности пролива агрессивных жидкостей и горячего металла в места прохождения кабельных трасс.

Прокладка в блоках применяется для обеспечения более высокой защиты силового кабеля от механических повреждений по сравнению с прокладкой в ​​траншеях. Специальные блоки надежно защищают электрические коммуникации от механических повреждений, негативного воздействия грунта и блуждающих токов. Однако этот способ прокладки является наименее экономичным как по стоимости, так и по пропускной способности кабеля. Применяется только тогда, когда условия укладки не позволяют выбрать более простые способы укладки. По этой причине блок-канал кабелей следует переводить в траншею или канал во всех случаях, когда это возможно по условиям трассы.

Блок представляет собой конструкцию из труб различных материалов или железобетонных панелей с каналами, заглубленными в землю. Трубы могут быть асбоцементными, керамическими, металлическими, стальными и полиэтиленовыми. Традиционно блоки изготавливаются из асбестоцементных труб и используются для защиты кабелей от блуждающих токов. Соединения асбестоцементных труб между собой выполняют муфтами с уплотнением резиновыми кольцами или специальными стальными манжетными прокладками с последующей промазкой места стыка цементным раствором.

Иногда для строительства блоков применяют и керамические трубы, хорошо защищающие кабели в агрессивных и водонасыщенных грунтах. А в обоснованных случаях для изготовления блоков допускается также использование труб из других материалов.

Трубы кабельных сборок могут располагаться горизонтально или вертикально в один или несколько рядов.

Тип кабельных блоков выбирается в зависимости от уровня грунтовых вод, агрессивности грунта и наличия блуждающих токов. Не рекомендуется прокладывать кабельные блоки в местах с повышенным уровнем грунтовых вод.

Одним из основных требований к тросовым блокам любой конструкции является обеспечение достаточной механической прочности и способности выдерживать нагрузки от массы грунта, большегрузных автомобилей и дорожных механизмов, движущихся в зоне их расположения.

Глубина закладки кабельных блоков в грунте зависит от местных условий, но должна быть не менее глубины закладки кабелей в траншеях (не менее 70 см), считая от верхнего кабеля в блоке.

В местах пересечения улиц, дорог и проездов глубина блоков должна быть не менее 1 м. На участках до 5 м на вводах кабельных линий в сооружения и на пересечении их с подземными коммуникациями допускается уменьшение глубины закладки кабелей до 0,5 м. Глубина прокладки кабельных блоков в производственных помещениях, в полах производственных помещений, а также в закрытых помещениях, доступных только для обслуживающего персонала, не нормируется.

По тепловому режиму расстояние между отдельными каналами блочной трассы должно быть таким же, как и для кабелей, проложенных без труб (не менее 0,1 м).

При параллельной прокладке блоков с трубопроводами расстояние между ними и ближайшим кабелем должно быть не менее 0,25 м. А при пересечении с дорогами трасса блоков прокладывается перпендикулярно, чтобы пересечение происходило на кратчайшем участке.

Каждый кабельный блок должен иметь до 15 % резервных каналов, но не менее одного канала. Каналы кабельных блоков, трубы, выход из труб и их соединения должны быть обработаны и зачищены для предотвращения механических повреждений оболочек кабелей при протяжке. На выходах кабелей из блоков в кабельные сооружения и камеры должны быть приняты меры, предотвращающие истирание и растрескивание оболочек.

Для обеспечения отвода воды, случайно попавшей в каналы труб, блоки укладывают в грунт с уклоном не более 0,2% в сторону кабельных колодцев.

Колодцы строят на определенных расстояниях в местах изменения направления трассы или глубины залегания кабельных блоков, в местах перехода кабелей из блока в грунт и на прямых участках. Обеспечивают удобную протяжку тросов в блоки, замену поврежденных тросов при необходимости, а также место для соединительных муфт. Количество колодцев на прямых участках блока должно быть минимальным, а расстояние между соседними колодцами – максимально возможным исходя из конструктивной длины кабелей, допустимых усилий натяжения, рельефа местности и условий прокладки.

При количестве кабелей до 10 напряжением не более 35 кВ переход кабелей с блоков на землю допускается выполнять без кабельных колодцев. При этом места выхода кабелей из блоков необходимо обработать водонепроницаемым материалом.

Стены колодцев выполняются из кирпича или сборных железобетонных конструкций. Снаружи они закрыты люками, а внутри оборудованы тросовыми конструкциями (для укладки на них кабельных муфт), закрытыми решетками, а также металлическими трапами или скобами для спуска людей. На дне колодцев устраивают водосборники, представляющие собой углубления, закрытые металлической решеткой, предназначенные для сбора грунтовых или ливневых вод.
Колодцы бывают прямопроходные – их устанавливают в местах соединения строительных отрезков кабелей друг с другом, а также угловые, Т-образные, Z-образные, крестообразные, разветвленные и другие, устанавливаемые в местах, где направление блочная канализация меняется и на перекрестках.

Согласно нормам ПУЭ (2.3.41) для линий, проложенных в кабельных блоках и трубопроводах, должны применяться преимущественно небронированные кабели в свинцово-армированной оболочке. На участках блоков и труб, а также ответвлениях от них длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрытия из кабельной пряжи. Для кабельных линий, прокладываемых в трубах, допускается применять кабели в пластмассовой или резиновой оболочке.

При определении количества силовых кабелей, прокладываемых в блоке, следует учитывать коэффициент снижения допустимых токовых нагрузок на кабели. Поэтому предпочтительнее прокладывать силовые кабели по периметру агрегата. Количество кабелей управления, проложенных в блоке, не ограничено.

Перед прокладкой кабелей выполняются следующие работы: устройство бетонной подушки, укладка самих блоков, заделка швов, гидроизоляция, ограждение блоков тонкими кирпичными стенками (в сырых грунтах), обратная засыпка блоков грунтом (после комиссионного осмотра ), устройство кабельных колодцев и камер с закладными деталями для установки вантовых конструкций и монтажных петель для крепления накатных роликов, отделки торцов панелей или труб при вводе в колодцы, откачке воды, удалении из колодцев посторонних предметов и мусора, закрытии колодцев люками , выравнивание грунта и устройство вводов для канатоукладчиков.

Перед монтажом кабелей предварительно осматривают скважины, а каналы блоков очищают стальными щетками и проверяют гидроцилиндром, протягивая его тросовой лебедкой по каналам блоков.

Прокладку кабелей в блоках осуществляют, как правило, механизированным способом, поочередно протягивая их в кабель-каналы на участке между двумя соседними колодцами. Также используется сквозная протяжка кабеля через несколько колодцев без его разрезания. При этом тяговые усилия не должны превышать допустимых значений.

При проходе кабелей от блоков в земляную траншею места выхода кабелей из блоков обрабатываются гидроизоляционным материалом.

Сам процесс укладки довольно сложная процедура. Возле колодца устанавливается барабан с кабелем. В канал (или в трубу) блока протягивается стальной трос, устанавливаются угловые ролики и трос крепится к тросу с помощью специального материала. На входе в канал (или трубу) блока монтируется разрезная воронка с раструбом, а на горловине колодца — желоб. Воронка служит для предохранения кабеля и конца трубы от механических повреждений при протягивании кабеля в блок, а сквозная предотвращает опасный изгиб кабеля при протягивании его в блок.

Непосредственно перед прокладкой кабелей их поверхность смазывают специальным раствором, не содержащим веществ, отрицательно влияющих на оболочку кабеля. И без остановки втягиваются в блок с заданной силой натяжения.

После затяжки кабель отрезается от барабана, оставляя запас, который выйдет из блока и будет в дальнейшем использоваться для сцепки и подключения к электрокоммуникациям.

Прокладка кабелей в блоках является одним из самых надежных способов создания электрокоммуникаций под землей, так как обеспечивает высокую степень защиты линий от механических повреждений, блуждающих токов, агрессивного грунта. Это также гарантирует, что система будет использоваться долго и безопасно.

Однако это наименее экономичный способ прокладки кабеля. Применение блоков значительно удорожает кабельные линии и ухудшает условия охлаждения кабелей. В отличие от тоннеля или канала, кабельный блок не обеспечивает прямого доступа к месту ремонта и отличается:

– высокой стоимостью сооружения блочного устройства и всех его элементов;

– значительные затраты труда обслуживающего персонала на содержание блочных скважин;

— невозможность полного использования сечения кабельных линий в связи с ухудшением условий их охлаждения, а, следовательно, снижением допустимых токовых нагрузок;

– нерациональное использование строительной длины кабеля из-за разного расстояния между колодцами;

– а при повреждении кабеля необходимо заменить всю строительную длину между соседними колодцами, при использовании других способов укладки для ремонта кабеля будет достаточно вставки небольшой длины.

Поделиться

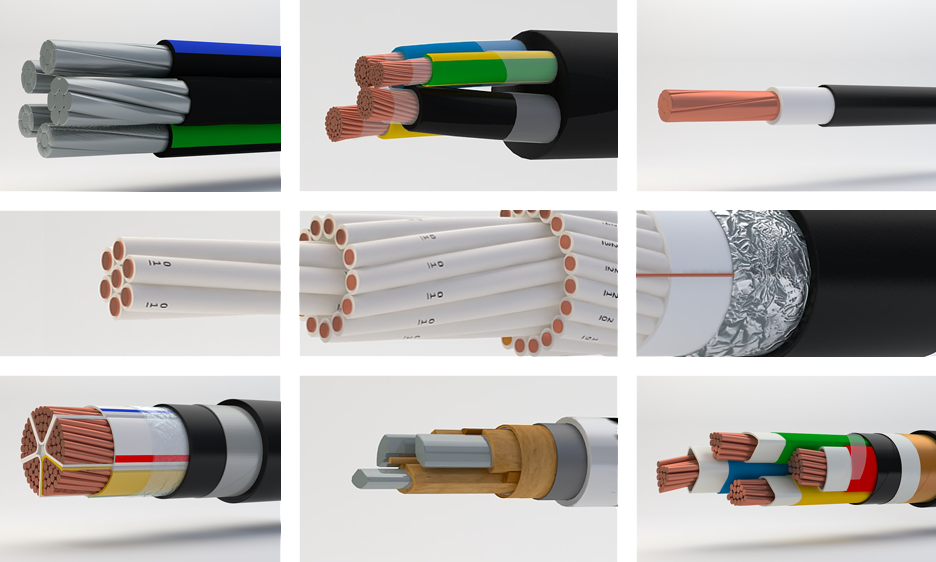

Виды кабелей и их отличия

Современная кабельная промышленность располагает обширным ассортиментом различных проводов. И каждый тип провода предназначен для решения определенного круга задач.

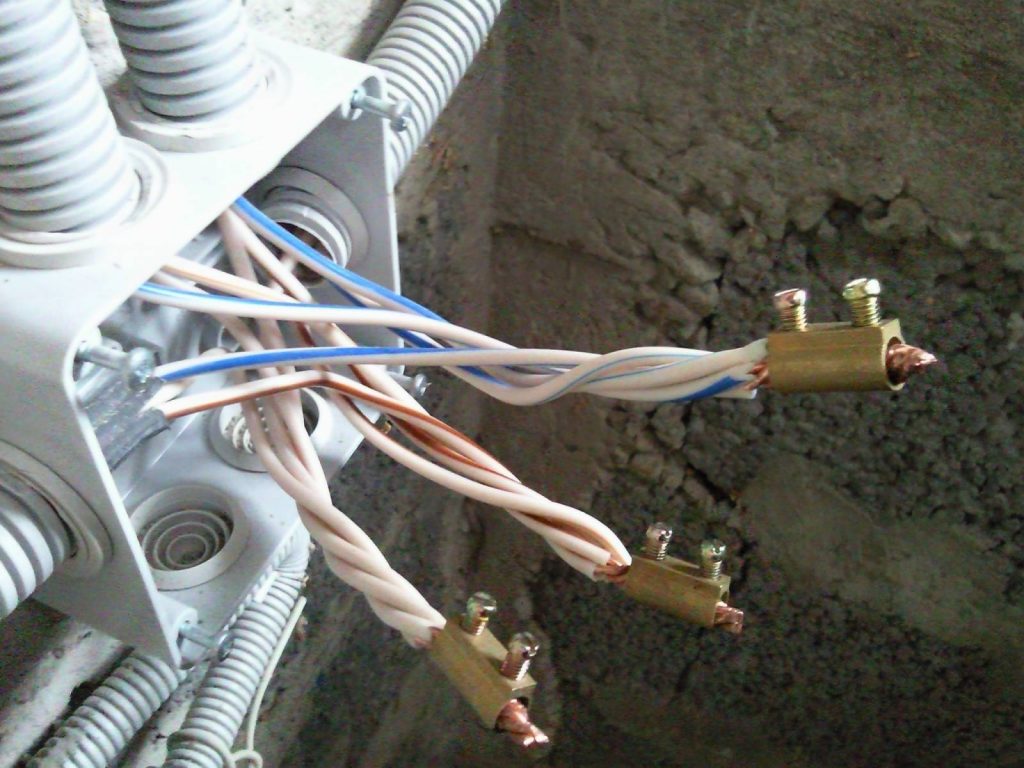

Связавшись с электроустановкой на собственном участке или в собственной квартире, можно очень скоро заметить, что используемые в установке кабели и провода в основном медные, реже алюминиевые. При всем разнообразии других материалов просто нет. Далее можно заметить, что структура жил этих кабелей также различается: жила может состоять из множества проводов, а может быть цельной. Структура сердечника влияет на гибкость кабеля, но не влияет на его проводимость.

Похоже, что на этом спектре спецификация кабеля и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИВ, ПВС, ШВП — чем они отличаются друг от друга? По большей части теплоизоляционные свойства.

В этой статье мы рассмотрим основные распространенные виды электрических проводов, остановимся на их характеристиках, отметим области их применения.

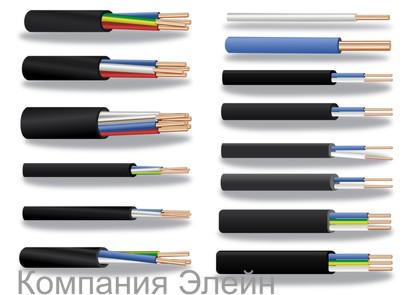

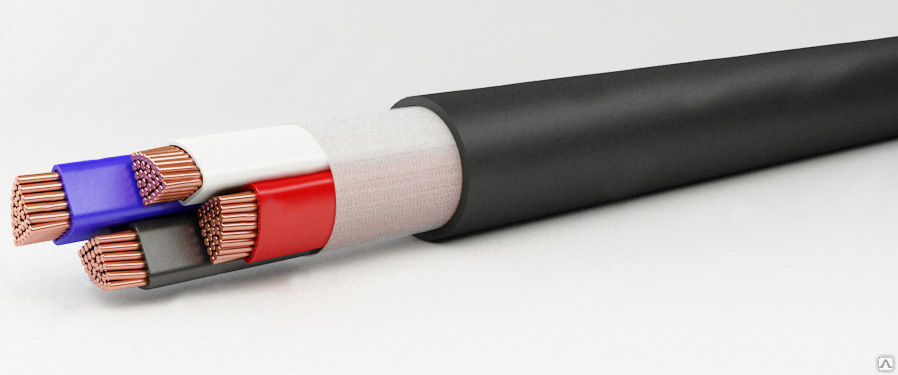

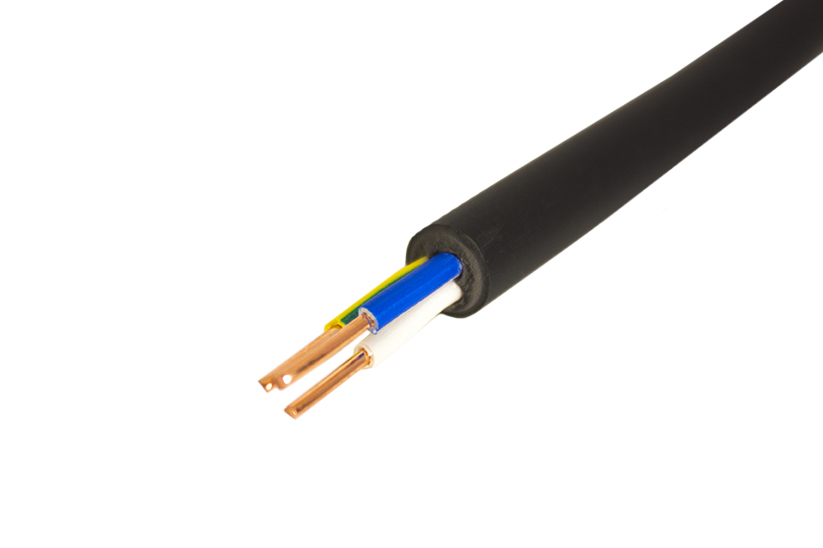

1. Кабель ВВГ

Для электрификации жилых домов используют различные, в основном медные, кабели, но в последние годы чаще всего можно встретить кабель ВВГ, в том числе его модифицированные варианты.

Маркировка кабеля ВВГ означает: наружная изоляция из поливинилхлорида, жильная изоляция — также из поливинилхлорида, гибкие жилы кабеля. Хотя гибкость кабеля ВВГ относительная, все-таки до сечения 25 кв. мм включительно, жилы у него одножильные, а не многопроволочные.

Изоляция кабеля устойчива к агрессивным средам, при этом достаточно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

Основное назначение данного кабеля — передача и распределение электроэнергии в сетях напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ сечением до 6 кв.мм, для электрификации частных домов — до 16 кв. мм. При монтаже допускается изгиб по радиусу не менее 10 размеров проволоки по ширине. Кабель поставляется в бухтах по 100 метров.

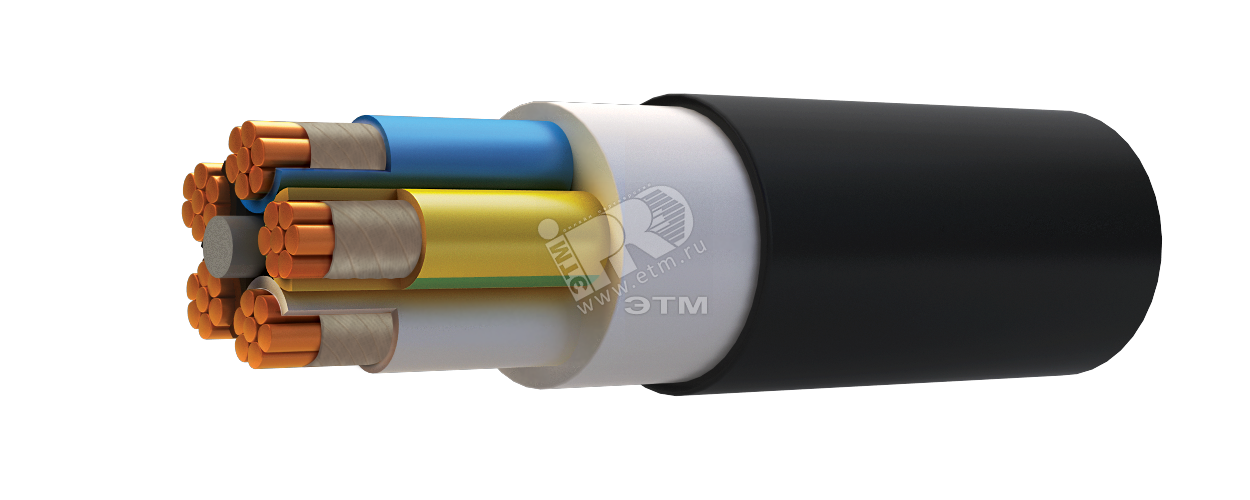

Среди разновидностей кабеля ВВГ выделяют: АВВГ — с алюминиевой жилой, ВВГГ — с огнеупорной оболочкой, ВВГп — плоского сечения, ВВГз — с добавлением ПВХ или в резиновой изоляции, также между отдельными жилами.

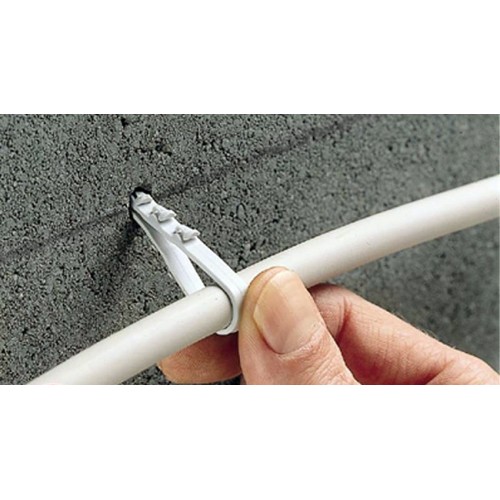

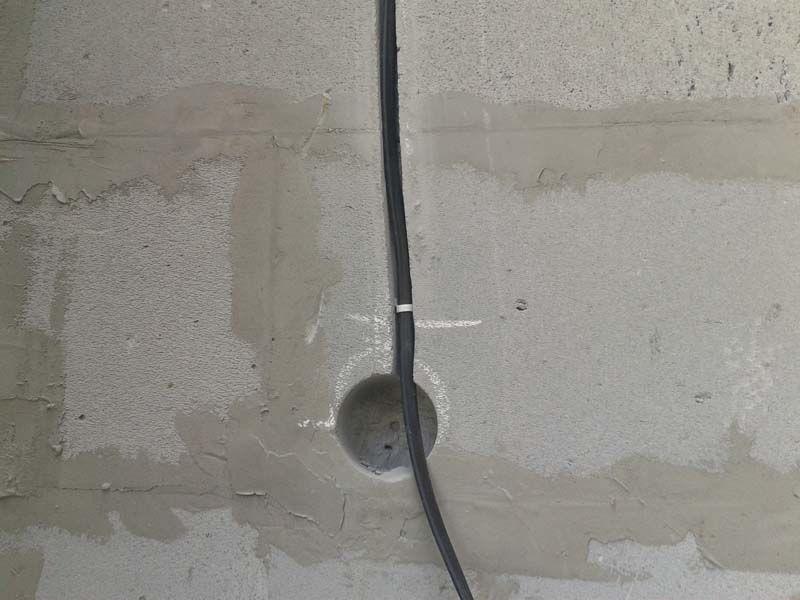

ВВГ — самый распространенный медный кабель для внутренней прокладки. Прокладывается открыто, в ящиках, укладывается в штробы. Изоляция ВВГ обеспечивает ему длительный срок службы в 30 лет. Количество жил кабеля ВВГ может удовлетворить потребности как трехфазной, так и однофазной сети: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ — черный, но в последнее время белый ВВГ совсем перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ — желто-зеленый, для жилы N — синий или белый с синей полосой, а изоляцию фазных жил чаще всего выполняют чисто белой.

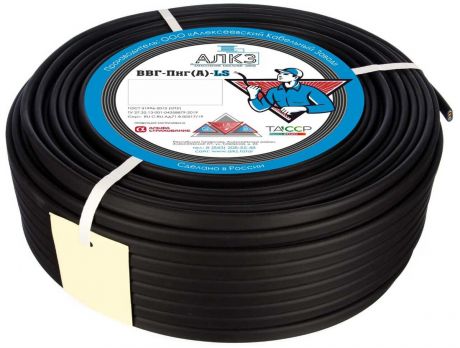

Модификации кабеля ВВГ с маркировкой «НГ» и «ЛС» отличаются соответственно неспособностью изоляции к распространению горения и низким уровнем дымовыделения при воздействии огня. Существует модификация ВВГ, отличающаяся способностью полностью выдерживать открытый огонь определенное время в минутах. Эта модификация обозначается латинскими буквами FR.

В быту почти не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия — АВВГ. Его непопулярность обосновывается ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВВГ, изготовленный по международному стандарту DIN. Речь идет о кабеле NYM. Отличается от ВВГ несколько улучшенными характеристиками, в частности, наличием специального самозатухающего внутреннего наполнителя, обеспечивающего герметизацию соединений.

2. Кабель NYM

Медные цельнопроволочные жилы с изоляцией из ПВХ, внешняя оболочка также из ПВХ, не поддерживает горение, устойчива к агрессивным средам. От одной до пяти жил сечением от 1,5 до 35 кв.мм. расположены плотно внутри белой защитной оболочки. Между жилами имеется резиновая прокладка с безгалогенным покрытием, обеспечивающая кабелю термостойкость и долговечность. Данный кабель применим в широком диапазоне температур от -40°С до +70°С, влагостойкий. Основные цвета: коричневый, черный, серый, синий, желто-зеленый. 9Кабель 0003

NYM предназначен для прокладки силовых и осветительных сетей в производственных и жилых зданиях с максимальным напряжением до 660 вольт (300/500/660). Кабель можно прокладывать как внутри помещения, так и снаружи, принимая во внимание, однако, что солнечные лучи, изолирующие кабель, вредны, поэтому при прокладке на открытом воздухе его необходимо защитить от солнечных лучей, например, поместив в гофру.

При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 метров.

В отличие от ВВГ кабель NYM всегда имеет только медные и только цельнопроволочные жилы (одножильные). Он достаточно удобен для обычного монтажа, так как имеет идеально круглое сечение, но по этой же причине его несколько неудобно укладывать в штукатурку или бетон, в остальном он похож на ВВГ.

Кабельная продукция на видео:

Как отличить качественный кабель при покупке:

3. CIP кабель (провод)

СИП означает «Самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие значительных механических нагрузок. Если учесть тот факт, что изоляция СИП выполнена из сшитого полиэтилена, невосприимчивого к влаге и прямым солнечным лучам, сфера его использования становится очевидной: это уличный кабель для передачи электроэнергии. линии и ответвления для отдельных вводов. Он постепенно вытесняет широко применявшиеся для этих целей ранее неизолированные алюминиевые провода А и АС.

СИП — алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение проводников СИП составляет 16 квадратных метров. мм., а максимальная – 150 кв. мм Количество жил прямо не указывается в маркировке этого провода — дается только артикул, в котором зашифрованы все данные.

Например, СИП-1 — это кабель из трех жил, одна из которых — нулевая несущая. СИП-2 представляет собой кабель из четырех жил, одна из которых является нулевой несущей. А СИП-4 имеет четыре токонесущие жилы, механическая нагрузка на которые распределяется равномерно.

Так как СИП очень специфичный кабель, для монтажа с его применением доступен целый ряд специальной арматуры: ответвительные и соединительные зажимы и анкерные скобы.

4. Кабель (шнур) ПВА

ПВА — медный провод в виниловой изоляции соединительный. Оболочка выполнена так, что заполняет пространство между жилами, что придает проводу высокую прочность. Количество жил от двух до пяти, а сечение каждой от 0,75 до 16 кв. мм.

Диапазон рабочих температур — от -25°С до +40°С, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Проволока выдерживает несколько циклов изгиба, гарантированно до 3000 раз. Цвет скорлупы белый. Цвет ядра: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Провод ПВС широко применяется в быту в качестве шнуров питания различных бытовых приборов, например электрочайников, а также удлинителей. Предназначен для работы в цепях переменного тока частотой 50 Гц и напряжением до 380 В. вольт; поэтому провод ПВА применяется и в сетях, где требуется гибкий провод для разводки систем освещения, розеток и т. д. Гибкость — одно из важнейших преимуществ этого провода.

Изоляция ПВС внутренняя и внешняя из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы ПВС многопроволочные, поэтому это очень гибкий кабель. Нужно только учитывать, что жилы ПВА должны быть концевыми или лужеными при монтаже.

Учитывая, что внешний виниловый слой круглого ПВА имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров портативного электроснабжения. То есть для их «подключения» к сети. Поэтому он называется соединительным.

ПВА относительно хорошо выдерживает механические нагрузки. Сечение его вен колеблется от 0,75 до 16 квадратных метров. мм., поэтому этот кабель можно использовать для изготовления любых удлинителей и ручек, не эксплуатируемых при низких температурах. Ведь на морозе ПВА оболочка, к сожалению, просто лопается.

5. Кабель (шнур) ШВВП

ШВВП — шнур в виниловой оболочке, с жилами в виниловой изоляции, плоский. В целом этот кабель аналогичен ВВГ, но, в отличие от последнего, ШВП имеет гибкие многопроволочные медные жилы. Поэтому его, как и ПВС, часто используют для удлинителей. Однако изоляция ШВП не отличается повышенной прочностью, и ответственные нагруженные линии с этим шнуром не выполняются.

Соответственно сечения ШВП только небольшие: 0,5 или 0,75 квадратных метра. мм с числом жил, равным двум или трем. Провод имеет плоскую форму. Этот провод можно использовать при температуре от -25°С до +70°С, выдерживает влажность до 98%. Легко сносит воздействие химически агрессивных сред. Цвет скорлупы белый или черный. Основной цвет: синий, коричневый, черный, красный, желтый.

Помимо слабых удлинителей (которые, кстати, часто доставляют неприятности в хозяйстве новичкам в электричестве), чаще всего в автоматике для питания слаботочных систем используются ШВП.

Также используется для подключения к сети бытовых приборов, таких как холодильники, стиральные машины, средства личной гигиены и т.п. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Очень гибкий, что очень важно в быту.

Основная функция провода ШВП – соединительный шнур: на одном конце устройство, на другом – вилка.



6. Кабель кг

КГ — гибкий медно-резиновый кабель с многопроволочными жилами, сечение которого варьируется от 0,5 до 240 квадратных метров. мм Количество жил может быть от одной до пяти. Каучук для изоляции жил — на основе натуральных каучуков.

Диапазон рабочих температур кабеля от -60°С до +50°С при влажности до 98%. Изоляция кабеля КГ позволяет прокладывать его на открытом воздухе и даже под открытыми солнечными лучами. Провода всегда многопроволочные, что делает этот кабель гибким. Цветовые ядра: синий, черный, коричневый, желто-зеленый, серый.

KG чаще всего используется в промышленных установках, где необходимо предусмотреть гибкий подвижный кабельный ввод.

Кабель КГ предназначен для питания переносных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и др., от сети переменного тока или от генераторов частотой до 400 Гц при напряжении до 660 вольт , или постоянное напряжение до 1000 вольт.

При монтаже допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах по 100 метров и более. Есть модификация КГнг — в негорючей изоляции.

Очень важно, что резиновая изоляция этого кабеля даже в сильный мороз частично сохраняет свои свойства, а КГ практически всегда остается гибким, особенно если речь идет о модификации КЛ. Поэтому его часто используют для изготовления удлинителей, работающих в самых разных суровых условиях.

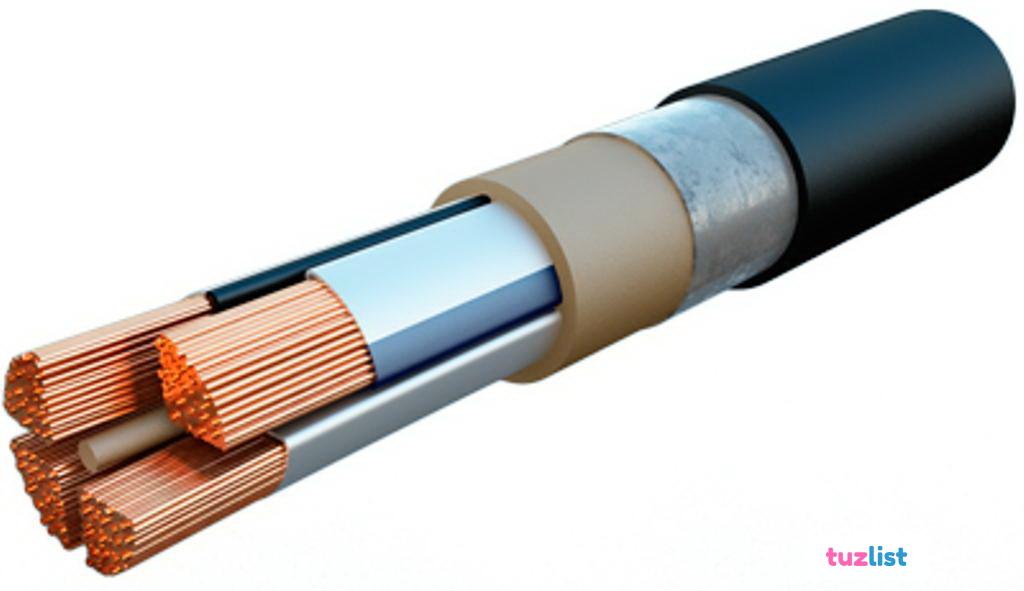

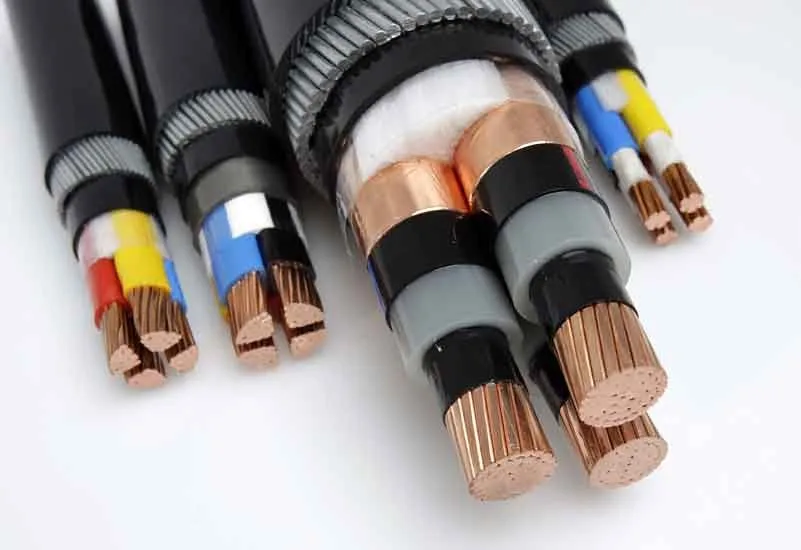

7. Кабель ВББШв

Кабель силовой бронированный с медными токопроводящими жилами, который может быть как однопроволочным, так и многопроволочным. От одной до шести жил сечением от 1,5 до 240 кв.мм. имеют изоляцию из ПВХ и оболочку из ПВХ. Особенностью этого кабеля является наличие между жилами и оболочкой слоя стальной двухленточной брони.

Кабель легко выдерживает температуру от -50°С до +50°С при влажности до 98%. Изоляция из ПВХ обеспечивает устойчивость к агрессивным средам. Цвет скорлупы черный. Цвет изоляции жил либо сплошной, либо в сочетании основных цветов маркировки с белым.

Кабель бронированный ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электроустановок, как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей). Максимальное напряжение переменного тока до 6000 вольт. Для постоянного тока используются традиционно одножильные модификации этого кабеля.

При монтаже допускаются изгибы радиусом не менее десяти наружных диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Имеются модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючего исполнения, ВББШвнг-LS — негорючего исполнения с низким газовыделением при повышенных температурах.

8. Провод ПБПП (ПУНП)

Провод плоский монтажный с медными однопроволочными жилами в ПВХ изоляции и ПВХ оболочке. Сердечника может быть два или три, сечением от 1,5 до 6 кв.мм. Диапазон рабочих температур от -15°С до +50°С, допустимая влажность 98%. Устойчив к агрессивным средам. Цвет скорлупы белый или черный, цвет сердцевины: белый, голубой, желто-зеленый.

Предназначены для монтажа систем освещения и электромонтажных розеток в зданиях, с максимальным напряжением переменного тока промышленной частоты 250 вольт. При монтаже допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 и 200 метров.

Исполнение ПБППг (ПУГНП) — многопроволочные, при монтаже допускается изгиб по радиусу не менее шестикратной ширины. Исполнение АПУНП — алюминиевые цельнопроволочные (только цельнопроволочные) жилы.

9. Провод ППВ

Плоский провод с однопроволочными медными жилами в поливинилхлоридной изоляции с разделительными межжильными вставками. Их может быть два или три. Сечение от 0,75 до 6 кв.мм. Провод может эксплуатироваться в диапазоне температур от -50°С до +70°С.

Изоляция устойчива к агрессивным средам и вибрациям, не поддерживает горение, допустимая влажность окружающей среды 100%. Цвет изоляции традиционно белый, дополнительная защитная оболочка не требуется.

Провод ППВ предназначен для монтажа стационарных систем освещения и бытовых сетей электрификации, прокладываемых внутри зданий. Максимальное напряжение 450 вольт при частоте переменного тока до 400 Гц. При монтаже допускается изгиб радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 метров. Модификация АППВ — с алюминиевыми жилами.

10. Провод AR

Провод алюминиевый одножильный круглый в ПВХ изоляции. Встречается как многопроволочная, так и однопроволочная. Многопроволочная токопроводящая жила может иметь сечение от 25 до 95 кв.мм, а однопроволочной жилы от 2,5 до 16 кв.мм. Температурный диапазон достаточно широк — от -50°С до +70°С.

Изоляция устойчива к агрессивным средам, а сам провод устойчив к вибрации. Допускается влажность до 100%. Изоляция белая.

Провод рекуперации применяется при монтаже распределительных щитов, силовых сетей, систем освещения, электрооборудования, например станков. Он может работать при напряжении до 750 вольт при переменном токе до 400 Гц или при постоянном токе при напряжении до 1000 вольт.

Допускается прокладка в помещении или на открытом воздухе, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т. п. Для монтажа допускается изгиб радиусом не менее десятикратного диаметра провод допустим.Поставляется в бухтах от 100 метров.

11. Провод ПВ1

Круглый медный одножильный провод в ПВХ изоляции. Минимальное количество проводов в жиле – один, минимальное сечение одного провода – 0,5 кв.мм. Многопроволочная жила может иметь сечение от 16 до 120 кв.мм, а однопроволочная от 0,5 до 10 кв.мм.

Диапазон допустимых рабочих температур от -50°С до +70°С, изоляция устойчива к химическим воздействиям, провод устойчив к механическим колебаниям, допустимая влажность до 100%. Цвет изоляции может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, начиная от монтажа распределительных щитов и систем освещения, заканчивая намоткой обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Прокладываются либо внутри помещений, либо во внешних условиях, но в защитных трубах, гофрах или в кабель-каналах. Открытая прокладка не допускается в условиях постоянного нахождения провода под воздействием солнечных лучей.

Радиус изгиба не менее десятикратного диаметра проволоки. Поставляется в бухтах от 100 метров. Провод повторного включения является модификацией провода ПВ1, но только с алюминием в качестве материала жилы.

12. Провод PV3

Круглый медный одножильный провод в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Диапазон безопасных рабочих температур от -50°С до +70°С, изоляция устойчива к агрессивным средам, допустимая влажность до 100%. Цвет изоляции может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: монтаж распределительных щитов, разводка систем освещения, электропроводка для питания оборудования в промышленных цехах и т. д., то есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
