Прогрев бетона проводами зимой

Главная

Обзоры и советы

Статьи

Прогрев бетона проводами зимой

1.     В чем проблема гидратации для бетона зимой?

1. Свободная вода превращается в лед, остается «лишний» цемент, не имеющий возможности участвовать в гидратации;
2. Растущие кристаллы льда разрывают еще не затвердевший бетон изнутри, снижая его плотность и прочность
3. Под воздействием низких температур гидратация, как и любой другой химический процесс, замедляется, и процесс застывания бетона растягивается практически до бесконечности.
4. Стоит ли говорить, что при таких условиях бетон, заливаемый зимой без применения специальных мер, уже просто не может соответствовать совершенно никаким критериям качества?

2. Как решается вопрос заливки бетона зимой?

3. В чем суть технологии прогрева бетона зимой?

4. Технологические тонкости прогрева бетона зимой

Прогрев бетона трансформатором

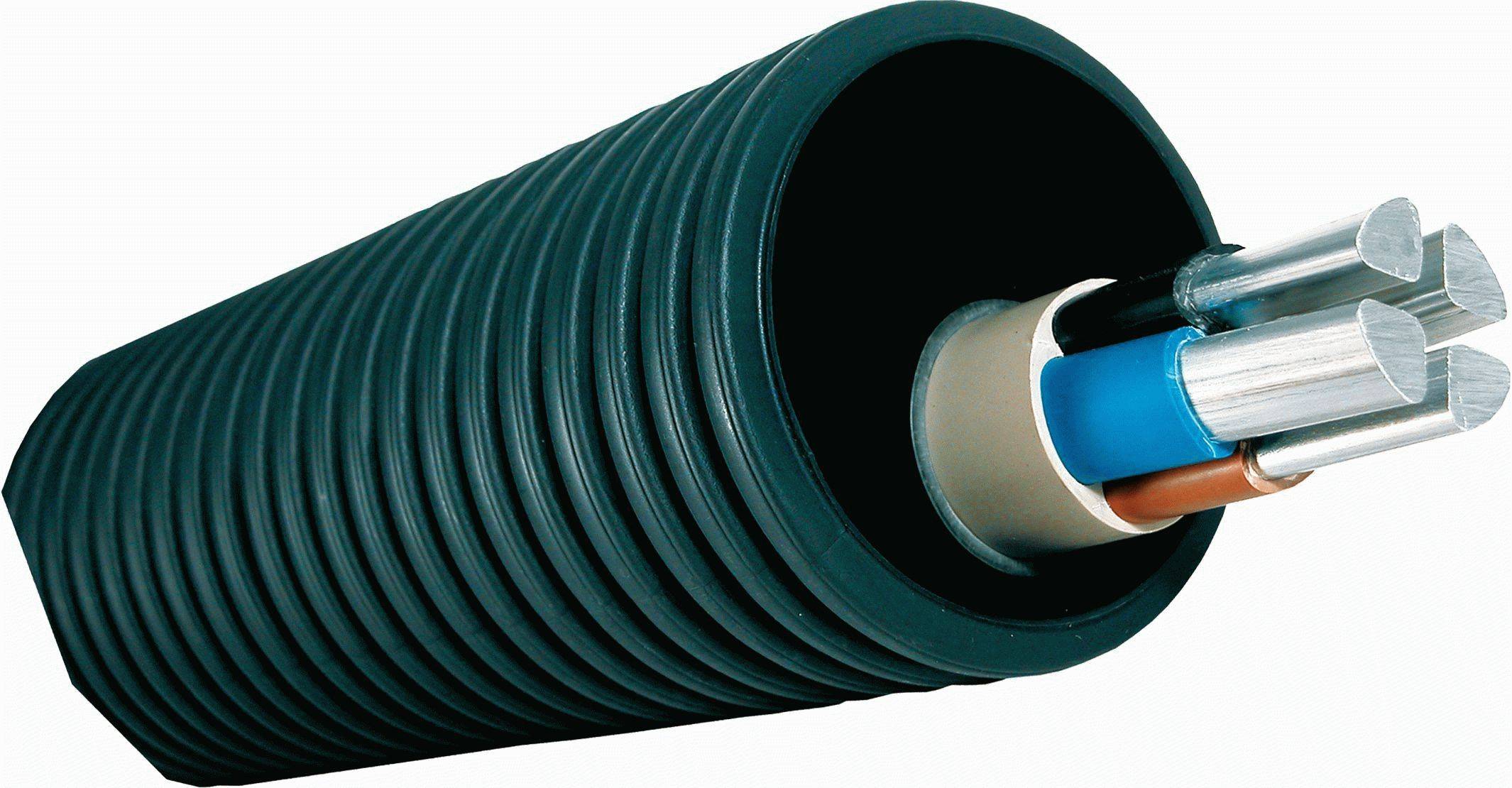

Почему нельзя прокладывать кабели без гофры?

При необходимости заменить проводку, возникает вопрос о целесообразности использования гофры. Существуют ПУЭ, ГОСТы, в которых прописаны требования к методике монтажа электрокабеля в помещениях.

ГОСТ 31565-2021 говориться, что кабель без гофры может применяться только если он имеет медные жилы и защитную оболочку, устойчивую к горению. Прокладка кабеля без гофры может быть выполнена моделью ВВГНГ-ls и некоторыми другими видами. Этот способ монтажа имеет свои особенности.

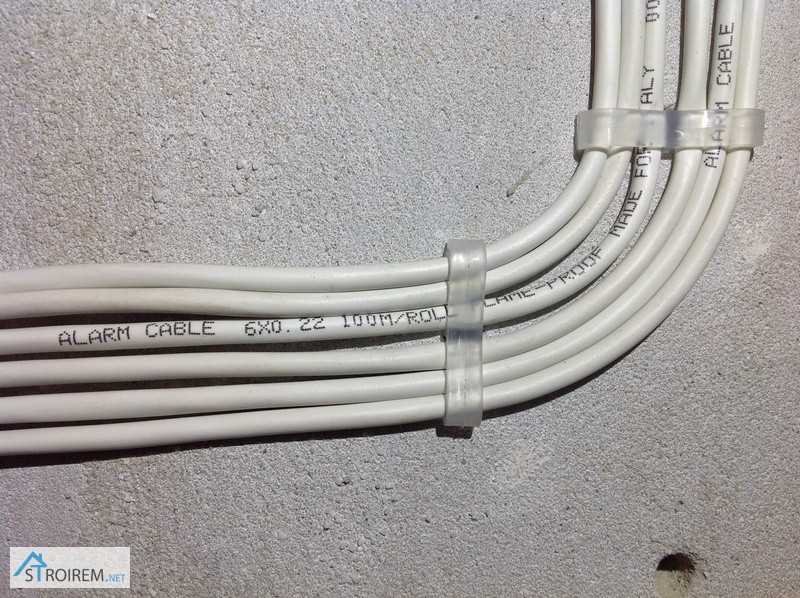

Особенности монтажа

Особенности монтажа кабеля без гофры зависит от материала, на котором он будет фиксироваться. В случаях, когда невозможно сделать штробу, а крепление провода предполагает его фиксацию к сгораемым материалам, то прокладку выполняют открытым методом. При таком варианте, крепление выполняется хомутами. Крепление кабеля без гофры подобные методом обычно проводится в подсобных помещениях, подвалах. Если у провода имеется пожаробезопасная оболочка, то допускается монтаж без гофры в жилых помещениях.

А можно ли прокладывать кабель без гофры в деревянных строениях? Для строений из горючих материалов, используется кабель ВВГнг без гофры с креплением к стенам и потолку фарфоровыми изоляторами.

Кабель по потолку без гофры прокладывается скрытым, открытым типом. При скрытом типе прокладке по горючим материалам, необходима подкладка из негорючих материалов. Обойтись без дополнительных затрат помогают провода с высокой степенью пожарозащиты. Их особенность в оболочке, не распространяющей горение. Именно ими проводится прокладка кабеля по потолку без гофры.

Монтаж кабеля без гофры

Какими методами можно прокладывать кабель без гофры? Укладка кабеля без гофры выполняется несколькими способами. Они подбираются в зависимости от типа провода, материала основания и среды, где планируется монтаж разводки.

Открытый метод монтажа по сгораемым конструкция где нельзя сделать штробу, а также крепление кабеля к потолку без гофры, выполняется по законченной отделки. При таком методе хомуты располагаются через каждые 50 см, а при изгибе – через каждые 10 см. Расстояние между хомутами подбирается в каждом случае индивидуально и зависят от провисания провода. Особенно важно это учитывать при крепеже кабеля к потолку без гофры.

В некоторых случаях проводят монтаж кабеля по потолку без гофры с использованием металлической трубы. Это дорогостоящий и надежный метод прокладки скрытой проводки. Эту технологию применяют:

• при монтаже в помещениях с повышенной взрывоопасностью;
• при проводе через стены;
• в пожароопасных объектах;
• в деревянных строениях и т.д.

Другой вариант – монтаж кабеля в стяжку без гофры. Метод позволяет спрятать электропроводку в стенах. Для этого делается штробы, в которые прокладывается кабель под штукатурку без гофры.

Ширина бороздок должна соответствовать толщине проводника. Такой метод используется до выполнения отделочных работ.

При необходимости сделать разводку, всегда возникает множество вопросов, а можно ли прокладывать кабель ввгнг без гофры, какой кабель можно прокладывать без гофры, что лучше — кабель в штробе в гофре или без, как крепить кабель к потолку без гофры? Кабель без гофры можно применять. Этот вид дополнительной изоляции не является обязательным. При использовании провода с поражостойкой оболочкой, для обеспечения безопасности не обязательно использовать гофру, но при условии его крепления к пожаробезопасным основанием.

Прокладка кабелей в кабельных блоках

13.08.2021

Кабельный блок — конструкция, предназначенная для прокладки кабельных каналов или систем кабельных каналов с колодцами для доступа к трубам и каналам.

Блоки устанавливаются на автомобильных дорогах, обеспеченных подземными коммуникациями, в местах пересечения автомобильных дорог с автомобильными и железными дорогами, в грунтах с агрессивными химическими веществами, при наличии блуждающих токов и вероятности пролива агрессивных жидкостей и горячего металла в места прохождения кабельных трасс.

Прокладка в блоках применяется для обеспечения более высокой защиты силового кабеля от механических повреждений по сравнению с прокладкой в ​​траншеях. Специальные блоки надежно защищают электрические коммуникации от механических повреждений, негативного воздействия грунта и блуждающих токов. Однако этот способ прокладки является наименее экономичным как по стоимости, так и по пропускной способности кабеля. Применяется только тогда, когда условия укладки не позволяют выбрать более простые способы укладки. По этой причине блок-канал кабелей следует переводить в траншею или канал во всех случаях, когда это возможно по условиям трассы.

Блок представляет собой конструкцию из труб из различных материалов или железобетонных панелей с каналами, заглубленными в землю. Трубы могут быть асбоцементными, керамическими, металлическими, стальными и полиэтиленовыми. Традиционно блоки изготавливаются из асбестоцементных труб и используются для защиты кабелей от блуждающих токов. Соединения асбестоцементных труб между собой выполняют муфтами с уплотнением резиновыми кольцами или специальными стальными манжетными прокладками с последующей промазкой места стыка цементным раствором.

Иногда для строительства блоков применяют и керамические трубы, хорошо защищающие кабели в агрессивных и водонасыщенных грунтах. А в обоснованных случаях для изготовления блоков допускается также использование труб из других материалов.

Трубы кабельных сборок могут располагаться горизонтально или вертикально в один или несколько рядов.

Тип кабельных блоков выбирается в зависимости от уровня грунтовых вод, агрессивности грунта и наличия блуждающих токов. Не рекомендуется прокладывать кабельные блоки в местах с повышенным уровнем грунтовых вод.

Одним из основных требований к кабельным блокам любой конструкции является обеспечение достаточной механической прочности и способности выдерживать нагрузки от массы грунта, большегрузных автомобилей и дорожных механизмов, движущихся в зоне их расположения.

Глубина закладки кабельных блоков в грунте зависит от местных условий, но должна быть не менее глубины закладки кабелей в траншеях (не менее 70 см), считая от верхнего кабеля в блоке.

В местах пересечения улиц, дорог и проездов глубина блоков должна быть не менее 1 м. На участках до 5 м на вводах кабельных линий в сооружения и на пересечении их с подземными коммуникациями допускается уменьшение глубины закладки кабелей до 0,5 м. Глубина прокладки кабельных блоков в производственных помещениях, в полах производственных помещений, а также в закрытых помещениях, доступных только для обслуживающего персонала, не нормируется.

По тепловому режиму расстояние между отдельными каналами блочной трассы должно быть таким же, как и для кабелей, проложенных без труб (не менее 0,1 м).

При параллельной прокладке блоков с трубопроводами расстояние между ними и ближайшим кабелем должно быть не менее 0,25 м. А при пересечении с дорогами трасса блоков прокладывается перпендикулярно, чтобы пересечение происходило на кратчайшем участке.

Каждый кабельный блок должен иметь до 15 % резервных каналов, но не менее одного канала. Каналы кабельных блоков, трубы, выход из труб и их соединения должны быть обработаны и зачищены для предотвращения механических повреждений оболочек кабелей при протяжке. На выходах кабелей из блоков в кабельные сооружения и камеры должны быть приняты меры, предотвращающие истирание и растрескивание оболочек.

Для обеспечения отвода воды, случайно попавшей в каналы труб, блоки укладывают в грунт с уклоном не более 0,2% в сторону кабельных колодцев.

Колодцы строят на определенных расстояниях в местах изменения направления трассы или глубины залегания кабельных блоков, в местах перехода кабелей из блока в грунт и на прямых участках. Обеспечивают удобную протяжку тросов в блоки, замену поврежденных тросов при необходимости, а также место для соединительных муфт. Количество колодцев на прямых участках блока должно быть минимальным, а расстояние между соседними колодцами – максимально возможным исходя из конструктивной длины кабелей, допустимых усилий натяжения, рельефа местности и условий прокладки.

При количестве кабелей до 10 напряжением не более 35 кВ переход кабелей с блоков на землю допускается выполнять без кабельных колодцев. При этом места выхода кабелей из блоков необходимо обработать водонепроницаемым материалом.

Стены колодцев выполняются из кирпича или сборных железобетонных конструкций. Снаружи они закрыты люками, а внутри оборудованы тросовыми конструкциями (для укладки на них кабельных муфт), закрытыми решетками, а также металлическими трапами или скобами для спуска людей. На дне колодцев устраивают водосборники, представляющие собой углубления, закрытые металлической решеткой, предназначенные для сбора грунтовых или ливневых вод.
Колодцы бывают прямопроходные – их устанавливают в местах соединения строительных отрезков кабелей друг с другом, а также угловые, Т-образные, Z-образные, крестообразные, разветвленные и другие, устанавливаемые в местах, где направление блочная канализация меняется и на перекрестках.

Согласно нормам ПУЭ (2.3.41) для линий, проложенных в кабельных блоках и трубопроводах, должны применяться преимущественно небронированные кабели в свинцово-армированной оболочке. На участках блоков и труб, а также ответвлениях от них длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрытия из кабельной пряжи. Для кабельных линий, прокладываемых в трубах, допускается применять кабели в пластмассовой или резиновой оболочке.

При определении количества силовых кабелей, прокладываемых в блоке, следует учитывать коэффициент снижения допустимых токовых нагрузок на кабели. Поэтому предпочтительнее прокладывать силовые кабели по периметру агрегата. Количество кабелей управления, проложенных в блоке, не ограничено.

Перед прокладкой кабелей выполняются следующие работы: устройство бетонной подушки, укладка самих блоков, заделка швов, гидроизоляция, ограждение блоков тонкими кирпичными стенками (в сырых грунтах), обратная засыпка блоков грунтом (после комиссионного осмотра ), устройство кабельных колодцев и камер с закладными деталями для установки вантовых конструкций и монтажных петель для крепления накатных роликов, отделки торцов панелей или труб при вводе в колодцы, откачке воды, удалении из колодцев посторонних предметов и мусора, закрытии колодцев люками , выравнивание грунта и устройство вводов для канатоукладчиков.

Перед монтажом кабелей предварительно осматривают скважины, а каналы блоков очищают стальными щетками и проверяют гидроцилиндром, протягивая его тросовой лебедкой по каналам блоков.

Прокладку кабелей в блоках осуществляют, как правило, механизированным способом, поочередно протягивая их в кабель-каналы на участке между двумя соседними колодцами. Также используется сквозная протяжка кабеля через несколько колодцев без его разрезания. При этом тяговые усилия не должны превышать допустимых значений.

При проходе кабелей от блоков в земляную траншею места выхода кабелей из блоков обрабатывают гидроизоляционным материалом.

Сам процесс укладки довольно сложная процедура. Возле колодца устанавливается барабан с кабелем. В канал (или в трубу) блока протягивается стальной трос, устанавливаются угловые ролики и трос крепится к тросу с помощью специального материала. На входе в канал (или трубу) блока монтируется разрезная воронка с раструбом, а на горловине колодца — желоб. Воронка служит для предохранения кабеля и конца трубы от механических повреждений при протягивании кабеля в блок, а сквозная предотвращает опасный изгиб кабеля при протягивании его в блок.

Непосредственно перед прокладкой кабелей их поверхность смазывают специальным раствором, не содержащим веществ, отрицательно влияющих на оболочку кабеля. И без остановки втягиваются в блок с заданной силой натяжения.

После затяжки кабель отрезается от барабана, оставляя запас, который выйдет из блока и будет в дальнейшем использоваться для сцепки и подключения к электрокоммуникациям.

Прокладка кабелей в блоках является одним из самых надежных способов создания электрокоммуникаций под землей, так как обеспечивает высокую степень защиты линий от механических повреждений, блуждающих токов, агрессивного грунта. Это также гарантирует, что система будет использоваться долго и безопасно.

Однако это наименее экономичный способ прокладки кабеля. Применение блоков значительно удорожает кабельные линии и ухудшает условия охлаждения кабелей. В отличие от тоннеля или канала, кабельный блок не обеспечивает прямого доступа к месту ремонта и отличается:

– высокой стоимостью сооружения блочного устройства и всех его элементов;

– значительные затраты труда обслуживающего персонала на содержание блочных скважин;

— невозможность полного использования сечения кабельных линий в связи с ухудшением условий их охлаждения, а, следовательно, снижением допустимых токовых нагрузок;

– нерациональное использование строительной длины кабеля из-за разного расстояния между колодцами;

– а при повреждении кабеля необходимо заменить всю строительную длину между соседними колодцами, при использовании других способов укладки для ремонта кабеля будет достаточно вставки небольшой длины.

Кабели — Electraline

• Дом
• Продукты
• Кабели

Новые нормативы по строительным изделиям (CPR) для кабелей

Наши кабели соответствуют новым нормативам CPR, которые требуют:
• Маркировка СЕ
• Декларация о характеристиках (DoP)
• Проверка уполномоченными органами NB
Новые кабели ведут себя совершенно по-другому в отношении возгорания по сравнению с существующими кабелями, чтобы свести к минимуму риски для людей и имущества за счет снижения опасности возгорания.

Моток подвесного электрического кабеля

в термоусадочной пленке.

Более 40 ссылок всего на одном метре!

Расположение одинарных или двойных роликовых конвейерных тросов с этикеткой с описанием троса.

Установочные кабели

Кабель H07V-U

Провод предназначен для стационарного электромонтажа в осветительных и силовых сетях и для монтажа оборудования и машин с номинальным напряжением 450 В (для сетей до 450/750 В), частотой до 400 Гц или напряжением постоянного тока до 1000 В. В.

Кабель Х07В-К

Провод применяется для стационарного электромонтажа в осветительных и силовых сетях и для монтажа оборудования и машин с номинальным напряжением 450 В (для сетей до 450/750 В), до 400 В. Частота Гц или напряжение постоянного тока до 1000 В.

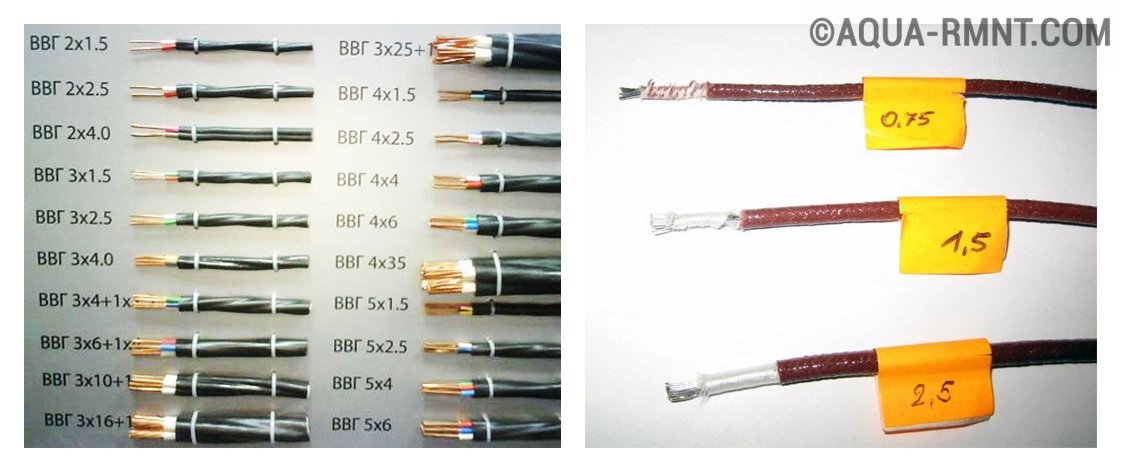

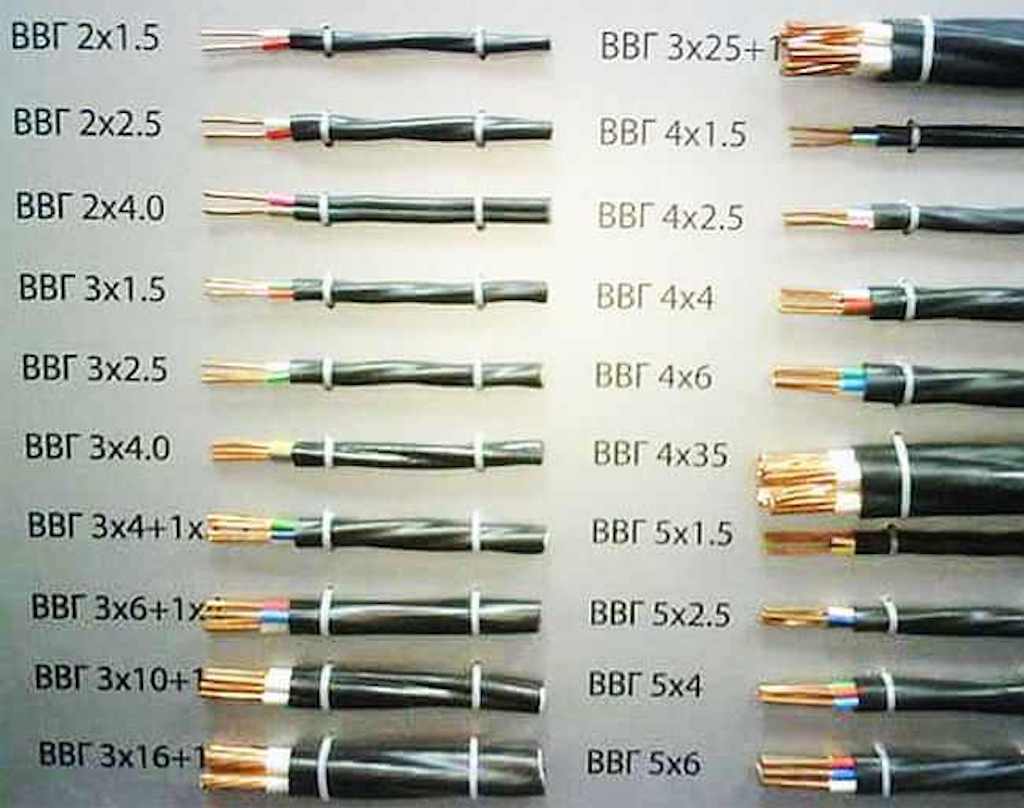

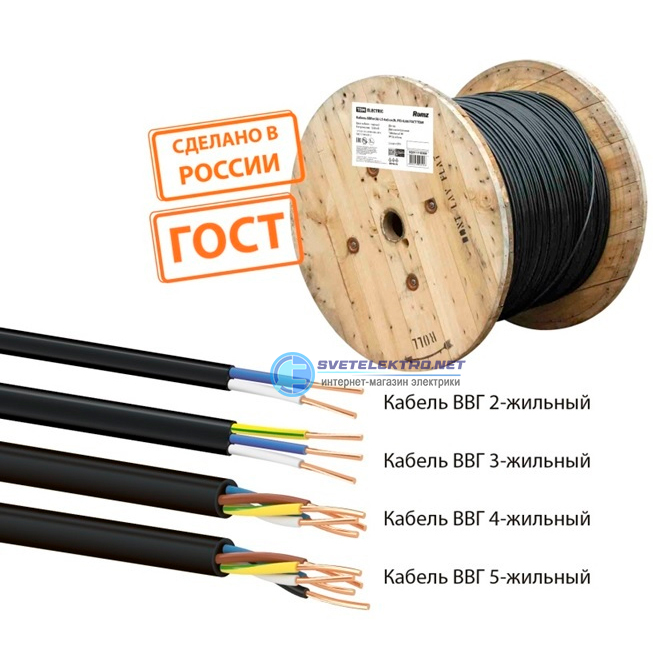

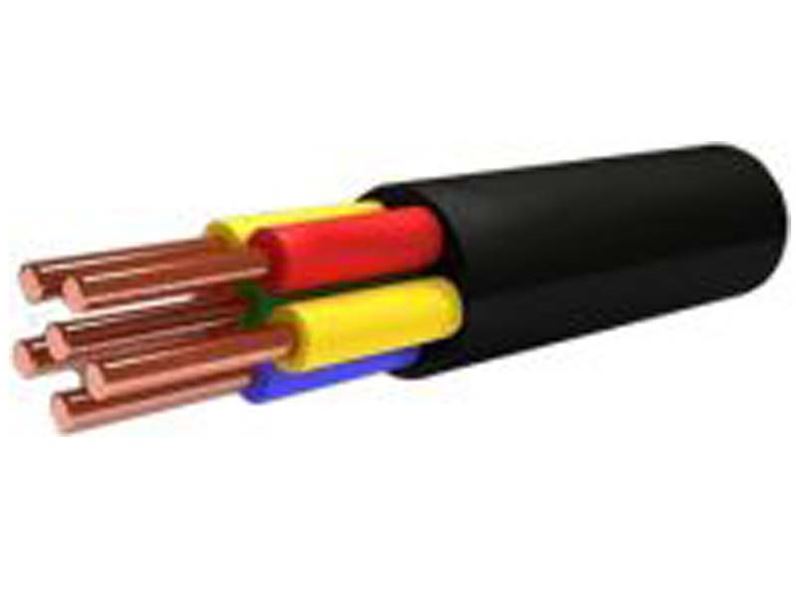

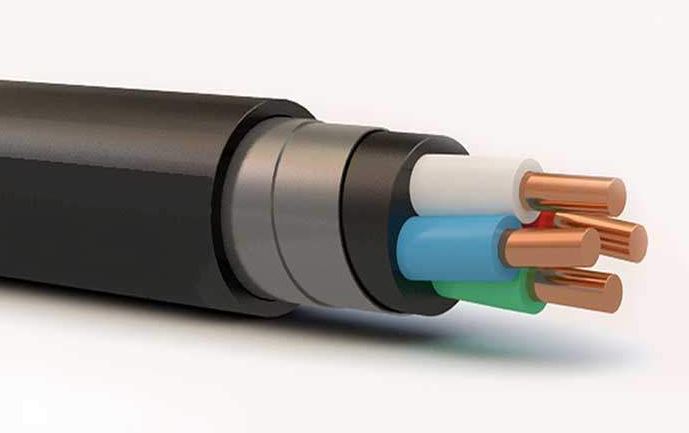

Кабель ВВГ

Кабель предназначен для передачи и распределения электроэнергии в стационарных установках, работающих на номинальное переменное напряжение 0,6 или 1 кВ частотой 50 Гц.

Кабель NAYY-J

Кабель предназначен для передачи и распределения электроэнергии в стационарных установках, работающих на номинальное переменное напряжение 0,6 или 1 кВ частотой 50 Гц.

Кабель ABC

Провод предназначен для ответвлений магистральных воздушных линий электропередач и для прокладки в стене. Номинальное напряжение: 0,6/1 кВ. Частота: 50 Гц.

Кабель NYM

Для стационарной установки. Применяется на открытом воздухе, в сухих, влажных и мокрых средах, на открытом воздухе и скрыто, а также в кирпичной кладке и в бетоне, не подходит для заделки в затвердевший или спрессованный бетон.

Строительная площадка

Кабель H07RN

Кабель предназначен для установки с движущимся оборудованием, электрическими приборами и для строительных площадок, а также для двигателей подъемных устройств — станков и т. д. Кабель может быть рассчитан на напряжение до 660 В, если установка построена -в защите.

Кабели бытовые

Кабель БВВ-П

Провод применяется в электроустановках, работающих на номинальное напряжение до 380/660 В или постоянное напряжение до 1000 В включительно: электропроводка внутри стен или на щитах, в пустотелых проходах строительных конструкций , разводка силовых сетей и осветительных проводов.
