Изготовление опалубки для ленточного фундамента: как правильно сделать своими руками, каково его устройство, а так же когда можно ее снимать

Содержание

Изготовление опалубки для ленточного фундамента: советы и установка

Любые строительные работы проводятся по своей индивидуальной технологии, а также последовательности. Изначально подготавливаются все необходимые инструменты, оборудование, приобретаются материалы. Фундамент невозможно установить без установки опалубки. Эта конструкция представляет собой определенное возведение, которое возможно собрать из монтируемых в поверхность траншеи, досок. Для чего нужно такое сооружение, спросите вы? Все очень просто. Для того чтобы фундамент дома приобрел правильную форму, собирают опалубку. Изготовление опалубки для ленточного фундамента рекомендуется совершить в несколько шагов.

Для начала понадобится выбрать материал, необходимый для этого процесса. В данном случае понадобятся струганные доски, которые в толщину составляют около 25 мм. Чтобы не образовались щели между ними, нужно приобретать обрезные доски, ширина которых около 150 мм. Сухие материалы не подойдут для установки опалубки, так как они обладают впитывающим влагу свойством, тем самым, снижают прочность бетона.

Далее производится разметка территории для проведения монтажа конструкции, после устанавливаются опоры, а также метки. Доски крепятся на опорах. Случайно образовавшиеся щели между ними можно прикрыть листами фанеры, либо листами железа, но только с лицевой стороны. Что касается высоты щитов опалубки, она должна быть равной глубине траншеи, которая вырыта под фундамент.

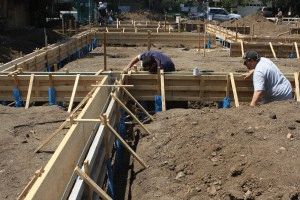

Опалубка для ленточного фундамента

Опалубка для ленточного фундамента

Следующим этапом становится покрытие лицевой поверхности глиной в жидком виде. Можно покрыть поверхность известковым молочком. Эта процедура необходима для снижения сцепления досок с бетоном. Щиты необходимо скрепить специальными планками, которые необходимо снять после того, как бетон застынет.

Как самостоятельно установить конструкцию при наличии всех необходимых инструментов

Заливку следует производить в заранее подготовленную опалубку для ленточного фундамента своими руками. Для начала понадобится качественно выровнять поверхность, чтобы на ней вертикально установить сооружение, плотно прижав в грунту. Необходимо проследить, чтобы поверхности изнутри конструкции были предельно ровными. Опалубку стоит возводить из досок с таким учетом, чтобы они вплотную прилегали друг к другу для избегания щелей.

Установку опалубки для ленточной основы необходимо начинать с установления досок, которые нужно закрепить посредством колышек. В процессе установки конструкции своими руками важно проследить за тем, чтобы щиты не расходились в результате оказания сильного давления бетонной массы изнутри на саму конструкцию. Для избегания этого недоразумения они фиксируются с наружной стороны с помощью колышков. После закрепления дощечек, нужно в обязательном порядке проверить, насколько ровно они установлены. Никак не обойтись без рулетки, либо строительного уровня.

После устанавливаются щиты, плоскость которых должна соответствовать кромки досок. Далее щиты закрепляются благодаря проволочным скруткам, либо распоркам. После следует залить основу бетоном. В данном случае смесь не должна быть слишком жидкой для того, чтобы ее хорошо можно было бы уплотнить. После того, как опалубка залита бетоном, необходимо подождать 2 недели, пока поверхность затвердеет, чтобы впоследствии снять сооружение.

Изготовление ленточной опалубки

Изготовление ленточной опалубки

Несколько полезных советов в строительстве

Устройство опалубки ленточного фундамента должно начинаться с тщательной подготовки участка, на котором будет возводиться здание. Территорию стоит очистить от всевозможных лишних элементов. После расчистки следует разметить территорию. После того, как разметка территории сделана, понадобится вырыть траншею под будущее основание.

Определившись с необходимыми материалами, далее нужно выбрать доски, имеющие стандартные размеры, равные 25 мм. Если предполагается возвести основание небольшого размера, в данном случае для него надо сделать специальные ребра жесткости, располагающиеся снизу. При возведении установки больших размеров, например, для массивного здания, с помощью брусков стоит установить опоры, которые нужно проложить на глубине 0.5 метра. В конце произведенных работ опоры снимаются. После установки угловых меток, а также опор, можно переходить к устройству опалубки.

Следует отметить, что при возведении небольшого фундамента, опалубку можно собрать отдельно, разместив ее после сбора в необходимое место. Устанавливать конструкцию для ленточного основания требуется ровно. Для этого нужно использовать строительный уровень. В случае неровности поверхности, применяют подкладочные бруски.

Перед тем, как установить сооружение, следует произвести армирование фундамента. Произвести армирование достаточно просто. Следует вбить в почву части арматуры, далее с помощью проволоки подвязать к ним еще несколько кусков. Нужно помнить о том, что, в зависимости от ширины основы подбирается число кусков арматуры, которые вбиваются в грунт. Обязательным этапом армирования является присутствие в точках изгиба вертикальных прутов.

После устройства опалубки, а также проведения процесса армирования следует перейти к процессу заливки фундамента.

Опалубка своими руками

Опалубка своими руками

Главные шаги по установке конструкции

Произвести монтаж опалубки для ленточного фундамента не составит труда, если придерживаться некоторых простых правил и производить работу, в соответствие с этапами.

Сперва нужно знать, что существует два типа основания для фундамента, одной из которых является сплошная конструкция, а другой — ступенчатая.

Шаги по установке основы для ленточного устройства:

  1. Сперва рекомендуется установить доски, чтобы выровнять саму основу. Доски надо проложить с двух сторон и соединить их с помощью распорок. Чтобы основание возвести наилучшим образом, необходимо рассчитать число щитов, проложенных между маячными, число которых должно быть кратным.
  2. Щиты необходимо скрепить с помощью схваток. Это могут быть продольные доски. Их стоит прибить, чтобы выровнять все щиты.
  3. Далее понадобиться установить наклонные подкосы.
  4. Чтобы закрепить обычные щитовые формы, надо использовать пружинные откосы, либо натяжные крюки.
  5. В некоторых случаях опалубки требуют снабжения их лестницей, которая оснащена удобной площадкой.

Шаги по установке ступенчатой опалубки для ленточного устройства:

  1. Устанавливается малая конструкция нижней ступени
  2. поверхность понадобится залить бетоном
  3. После этого устанавливается малое сооружение следующей ступени
  4. Затем нужно снова забетонировать поверхность
  5. Процесс повторяется до окончательной установки

Ленточный фундамент с опалубкой

Ленточный фундамент с опалубкой

Таким же образом собирается ступенчатая основа на высоте. Важным и значимым правилом качественного монтажа сооружения является соблюдение вертикальности, а также горизонтальности. Важно помнить, что уровни должны соответствовать друг другу.

Качественное выполнение строительных работ

Для того чтобы изготовление опалубки для ленточного фундамента было выполнено наиболее качественно, стоит отметить ряд нюансов, которые нужно учитывать во время процесса. Во-первых, при обустройстве конструкции никак не обойтись без некоторых последовательных шагов. Для начала в обязательном порядке производят разметку площадки, а также применяют угловые метки вместе с опорами. Далее устанавливаются доски толщиной в 25 мм. Необходимо также использовать специальные ребра жесткости, которые обеспечивают прочность конструкции и предотвращают вытекание бетонной жидкости во время заливки.

Для производства опалубки применяют также водяной, либо лазерный уровень. Именно данное устройство помогает выявить нужную при установке горизонталь. При выявлении неровностей применяют подкладочные блоки. В процессе изготовления опалубки для ленточного фундамента никак не обойтись без армирования фундамента.
Армирование является не затруднительным процессом. Нужно всего лишь забить в грунт стальную арматуру, которую необходимо подвязать проволокой. По окончании процесса вышеприведенного действия и монтажа следует приступить к заливке поверхности бетоном.

Грамотные подход в некоторых моментах строительства

Сборка опалубки ленточного фундамента имеет ряд специфических особенностей:

При сборке конструкции массивных фундаментов можно обойтись без строительных лесов, предназначенных для поддержки. Лучше использовать специальные балки.

  • В обязательном порядке требуется соблюдать порядок, подразумевающий устройство короба, расположенного снизу, относящийся к выделенной площадке. После этого навешиваются щиты, посредством натяжных крюков. Далее забитые доски закрепляются с помощью деревянных кольев, после чего наносятся риски при помощи клеевой краски. Они нужны для обозначения положения осей. Затем следует положить необходимое количество щитов на каждый ярус, которые необходимо закрепить с помощью натяжных крюков. Непосредственно между собой они скрепляются посредством пружинных скобок. Затем прокладывается второй и третий ярус, и так далее.
  • Важно помнить, что во время применения каркасных щитов, сбор опалубки производится таким же способом, приведенным выше.
  • В особенности нужно знать, что сбор сооружения ленточного фундамента, подразумевающий ступенчатое сечение, осуществляется благодаря двум технологическим схемам. Первая – предусматривает установление опалубки нижней ступени, после этого необходимо забетонировать основание. После конструкция второго слоя устанавливается на поверхность уже твердого бетона. Вторая схема предусматривает сбор монолитной основы, которая прокладывается по поверхности всего основания. Сперва нужно уложить сооружение нижнего ряда. Балки нужно обустроить железобетонными перемычками. Затем требуется нанести риски. По ним и будет устанавливаться конструкция следующей ступени. В завершении прокладываются схватки последующего ряда. Навешивают щиты, закрепленные специальными крюками.

Как своими руками сделать опалубку для ленточного фундамента

Повсеместное применение ленточного фундамента объясняется его высокой надёжностью и лёгкостью в возведении. Даже человек, не имеющий большого строительного опыта, с лёгкостью может залить площадку под гараж или забор. Знания об установке опалубки никогда не будут лишними и позволят вам правильно рассчитать необходимое количество материала для заливки. Поэтому сегодня поговорим о том, как своими руками сделать опалубку для ленточного фундамента.

Что такое опалубка

Термин «опалубка» обозначает специальное строительное заграждение, с помощью которого осуществляется формовая заливка бетона. В процессе жидкий раствор выливается в заготовленную форму, вибрируется специальными устройствами для уплотнения и удаления пузырьков воздуха, приводящим к внутренним разрушениям, и оставляется до затвердевания.

При этом опалубка позволяет придавать будущему фундаменту различные формы и конфигурации, а также, при выполнении ее с определенной точностью, позволяет получить ровную горизонтальную поверхность ленточного фундамента, готовую к кладочным работам.

Виды опалубки

По классификации опалубку можно разделить на несколько групп: по материалу, способу изготовления, съёмности или несъёмности.

Металлическое опалубочное ограждение обладает высокой надёжностью, способно выдержать большой объём заливаемого бетона, собирается в кратчайшие сроки. Сборка любой необходимой фигуры, будь то квадрат или прямоугольник, производится за несколько элементарных операций. Специальные крепления позволяют сдвигать и раздвигать металлические листы, давая необходимый объём для заливки. К минусам данного типа можно отнести высокую стоимость. Данное оборудование в основном применяется на крупных стройках и в специализированных строительных бригадах, профиль которых заливание фундаментов.

Для людей, которым опалубка необходима для единичного использования, прекрасно подойдёт деревянный вариант. Процесс сборки занимает больше времени по сравнению с металлическим аналогом, однако стоимость используемого сырья в несколько раз ниже.

Существует также вариант несъемной опалубки, которая представляют собой блоки из пенополистирола, в которые заливается бетон. Такой вид опалубки является одновременно и утеплителем для фундамента. Данное средство устанавливается в необходимом месте, в полости заливается бетон необходимой марки, после чего вся система остаётся на месте. Фундамент подобного рода является одним из самых ровных и с уверенностью удерживает пальму первенства в ранге бюджетного.

Бюджетная опалубка

Если на стройке остро стоит вопрос о том, из чего сделать опалубку для фундамента максимально дешево, то наиболее дешёвым средством создания такой конструкции является использование старых дверей. Данный способ идеален для небольших объёмов заливки, позволяет снизить затраты на изготовление в разы. Сборка и подгонка имеет некоторые сложности, так как выпуклости дверей не позволяют заливать абсолютно ровный фундамент сразу, однако это проблема легко устранима. Огромным преимуществом дверной опалубки является монолитность конструкции, что позволяет снизить затраты на распорочный материал.

Изготовление опалубки своими руками

Первым шагом, перед тем как приступить к работе над самой опалубкой, является подготовка земельного участка. После выкапывания траншеи можно производить расчёт требуемого материала. Для этого нужно знать площадь боковой поверхности фундамента. В случае ленточного фундамента для этих целей можно провести онлайн расчет при помощи калькулятора. Использование листов из клееного дерева средней толщины позволит вам максимально быстро собрать конструкцию под требуемые размеры. Использование досок возможно, однако это способ обладает несколькими минусами:

  • невысокая точность боковой поверхности фундамента при конечном результате;
  • высокая вероятность прорыва раствора при чрезмерном давлении на один участок;
  • длительная сборка.

Если вы решили строить опалубку из досок, тогда для проведения работ нужно использовать обрезную доску с толщиной от 40 мм. Доски с меньшей толщиной могут легко прогибаться от давления бетона, что сведет на нет все усилия и затраты. Доски же со слишком большой толщиной приведут к излишним затратам, хотя на несущую способность опалубки это не повлияет. Поэтому, какую доску использовать для опалубки, каждый строитель решает сам, опираясь на бюджет и на технические характеристики будущего фундамента.

Как правило, внутренняя полость опалубки, выполненной и досок, застилается слоем парниковой пленки, которая препятствует вытеканию бетона через щели между досок.

При использовании листов нагрузка распределяется равномерно, что позволяет избежать избыточного давления на конкретных участках. Важным компонентом является достаточное количество распорочного материала. Поговорим подробнее о нем.

Специальные приспособления и упоры, которые будут подпирать опалубку снаружи и стягивать изнутри, позволят избежать разрушения конструкции. Как правило, для укрепления опалубки ленточного фундамента используются шпильки, которые устанавливаются внутрь опалубки, закрепляются снаружи гайками и служат для удержания конструкции от давления бетона изнутри.

Вторым элементом для укрепления опалубки являются укосины, которые устанавливаются снаружи с шагом в 1-1,5 метра по всей длине опалубки с обеих сторон. Данные опоры придают дополнительную устойчивость всей опалубке.

Опалубка для нестандартных форм

Колонны, закругления и иные конструкции или их отдельные элементы требуют особого подхода. Для данных мест рекомендуется использовать пластиковые или металлические вставки, которые с максимальной точностью сохранят предполагаемую форму и эстетический вид. Укрепление дополнительными распорками никогда не будет лишним — вы полностью исключаете риск протечки.

Отдельно стоит сказать про обеспечение технологических отверстий в фундаменте. К таким отверстиям относят продухи и выводы для труб коммуникаций. Для этого в опалубке делают специальные закладные гильзы из пластиковых труб, которые после позволяют получить сквозные отверстия в фундаменте.

Заключение

Фундамент — основа любой конструкции и залог её длительного срока службы, поэтому стоит максимально ответственно относиться к его подготовке и заливке. Небрежное отношение и использование ненадлежащих материалов автоматически снижает срок эксплуатации в несколько раз. Каждый хозяин в начале процесса строительства хочет в конечном результате получить крепкое и красивое строение, которое послужит ему и его детям.

Не стоит пренебрегать информацией от профессионалов при самостоятельной стройке. Наличие опытного мастера в бригаде поможет вам правильно распределить имеющиеся ресурсы и сделать прочную основу для будущего дома. Важной деталью при заливке является армирование — создание сетки из металлических прутов, которые создают мощный каркас для укрепления. Учёт всех нюансов от выбора сырья до произведения процесса наполнения коробки бетоном обязателен для получения требуемого результата.

Напоследок предлагаем вам наглядно посмотреть на самостоятельное возведение опалубки для ленточного фундамента:

Помогла статья? Оцените ее



Опалубка для ленточного фундамента: как правильно ее сделать

Ленточным называется разновидность фундамента, представляющая собой железобетонную конструкцию в виде замкнутого контура. Этот элемент здания является основой всех несущих стен – внутренних и наружных.

Его строительство невозможно без сборки опалубки для ленточного фундамента. Это специальные формы, собираемые из щитов и укреплённая распорками и стяжками. Их основная функция – придание раствору заданной формы.

Виды опалубки для ленточного фундамента

Выбор устройства опалубки для ленточного фундамента зависит от условий эксплуатаций. При выборе варианта опалубки для мелкозаглубленного ленточного фундамента следует принимать во внимание:

Пример опалубки ленточного фундамента

  • Климатические условия. При низких температурах показатели прочности материалов меняются, поэтому при необходимости строительства в зимний период необходимо строить более прочные варианты опалубки.
  • Состав раствора. Показатели давления, оказываемого раствором на опалубочные формы, зависят от состава раствора, а именно от его вязкости и размера используемых фракций.

Совет! Степень нагрузки на опалубочные формы зависит еще и от скорости заливки раствора и способа уплотнения бетонной смеси.

  • Качество материалов. Для сборки опалубки применяют разные варианты материалов, поэтому конструкция форм зависит от их свойств.

По способу использования существует два вида оборудования – стационарное или несъемное и переставное или съемное.

Несъемная

Стационарная опалубка для фундамента остается частью ленточного фундамента. Поэтому для её изготовления используются материалы, которые способны улучшить эксплуатационные качества фундамента.

Несъемная опалубка для фундамента дома

Так, формы из железобетонных плит позволяют экономить на растворе, без ухудшения показателей прочности. А опалубка, собранная из листов или блоков, выполненных из экструдированного полистирола, обеспечивает дополнительную тепло- и гидроизоляцию.

Съемная

Для постройки опалубочных форм для мелкозаглубленного фундамента нередко используют переставные формы. Щиты можно сколотить из досок или изготовить из влагостойкой фанеры.

Преимущество этого варианта в том, что щиты можно использовать неоднократно, переставляя их после застывания бетона на другое место.

Материалы для опалубки

Для изготовления опалубки для ленточного фундамента применяются разнообразные варианты материалов. Однако при выборе нужно учитывать основные требования, предъявляемые к опалубочным системам, именно они определяют необходимость использования определенных материалов:

Деревянная опалубка для ленточного фундамента

  • Сопротивляемость на изгиб. Допустимый прогиб щитов при заливке бетонной смеси не должен превышать 2 м.
  • Жесткость. Элементы, из которых собрана конструкция, должны быть качественно соединены между собой.

Совет! Перед выполнением заливки нужно обязательно проверить качество креплений.

  • Гладкость щитов. Перепады по уровню на поверхностях щитов не должны быть более 2 мм. Такие же требования предъявляются и к местам соединений щитов.
  • Точность геометрии. Материал щитов не должен быть склонен к перекашиванию при контакте с влагой.

Металл

Металл – подходящий материал для опалубки ленточного фундамента. Но применяют его, в основном, в профессиональном строительстве, поскольку он довольно дорогой. Для сборки форм применяются листовой прокат толщиной до 2 мм.

Металлическая опалубка для фундамента

Этот материал позволяет изготавливать формы сложных конфигураций, например, полукруглые. Опалубка из металла может быть съёмной и несъемной. В последнем случае, арматура приваривается к опалубочным формам, что увеличивает прочность конструкции.

Железобетон

Использование железобетонных плит для опалубки под фундамент также требует дополнительных финансовых затрат. В зависимости от толщины плит при выполнении заливки можно сократить количество бетонного раствора.

Наличие стационарной железобетонной опалубки позволит сохранить прочностные показатели отливаемой конструкции даже при уменьшении толщины основной детали. Недостатком варианта является внушительный вес плит, из-за чего возникает необходимость применять грузоподъемную технику.

Металлическая опалубка фундамента

Совет! При сборке опалубки из готовых железобетонных плит нередко возникают затруднения с подгонкой размеров. Кроме того, этот материал не позволяет строить фундаменты сложной конфигурации.

Пенополистирол

Пенопластовая несъемная опалубка под ленточный фундамент — практичный вариант. Собираются формы быстро, поскольку они имеют небольшой вес и их легко перемещать вручную. Кроме того, этот материал отлично выполняет функции теплоизолятора.

К недостаткам стоит отнести не безупречность с точки зрения экологии, все же пенополистирол – материал искусственного происхождения. Еще один существенный негативный момент — материал при нагревании выделяет токсичные вещества, что крайне опасно при пожаре.

Древесина

Планируя сделать опалубку для фундамента своими руками, многие выбирают в качестве материала древесину. Это доступный и легкий в обработке материал. Из досок и бруса сколачивают щиты, затем нужно будет герметизировать щели и подготовить распорки.

Пример деревянной опалубки для фундамента

Из дерева изготавливают переставную опалубку, для создания несъемных форм этот материал непригоден.

Подручные материалы

Для изготовления опалубки для ленточного фундамента своими руками могут быть использованы и подручные материалы. Как правило, применяется листовой материал. Например, профлист или шифер. Единственным преимуществом такого решения является её дешевизна, а вот недостатков немало, в частности, это:

  • сложность сборки, скреплять между собой листы шифера совсем непросто;
  • низкие показатели сопротивляемости нагрузки;
  • необходимость установки большого количества дополнительных распорок.

Готовая к заливке опалубка

Совет! Сборка опалубочных форм из подручных материалов – неплохое решение для сооружения небольших построек – беседок, заборов и пр. Применять этот вариант опалубки для постройки дома не стоит.

Расчет опалубки

Правильно проведённый расчет опалубочной системы позволяет заранее выяснить, какое количество материалов необходимо использовать. В частном строительстве, чаще всего, применяют древесные материалы, например:

  • доски обрезные длиной от 4 до 6 метров и толщиной от 25 до 50 мм;
  • брус деревянный сечением 50 на 50 или 100 на 100.

Приведем пример расчета количества досок для постройки опалубки частного дома. Имеются данные:

  • необходимо построить фундамент прямоугольной формы длиной 10 метров и шириной 8 метров;
  • высота стенок по проекту составляет 1,2 метра;
  • толщина отливаемой плиты равна 30 см.

Деревянная опалубка ленточного фундамента

Проводим расчеты:

  • сначала вычислим периметр будущего здания или общую протяженность ленточного фундамента. В нашем примере он составит: 8 х 2 + 10 х 2 = 36 метров;
  • поскольку при сооружении опалубочных форм щиты устанавливают с двух сторон, то полученное значение периметра нужно удвоить – 36 х 2 = 72 метра;
  • общая площадь вычисляется путем умножения удвоенного периметра на высоту отливаемой конструкции. В нашем примере – 72 х 1,2 = 86,4 м2;
  • к примеру, планируется применять доску шириной 0,025 метра шириной. Значит, на изготовление щитов должно уйти следующее количество досок: 86,4 х 0,025 = 2,16 м3;
  • расход бруса, как правило, составляет около 30% от кубатуры досок. В нашем примере: 2,16 х 0,3 = 0,648 м3;
  • расход на крепеж и потери составляем 10% от основного, то есть, 2,16 х 0,1 = 0,216 м3.

Готовая к заливке опалубка

Таким образом, с учетом неизбежного образования отходов следует закупить:

  • обрезной доски шириной 25 мм – 2,376 кубометра;
  • бруса – 0,648 кубометр.

Кроме того, потребуется покупка крепежа. В частности:

  • стяжек для щитов длиной 40 см из расчета 1 шпилька на каждые два метра периметра. В нашем примере – 36 : 2 = 18 штук;
  • для каждой шпильки необходимо приобрести защитную трубку из ПВХ и по два фиксатора-конуса;
  • проволока для выполнения стяжек длиной 10 метров.

Совет! Для расчета расхода материала можно воспользоваться специальными калькуляторами, их можно использовать в режиме он-лайн.

Монтаж и демонтаж опалубки

Разберемся, как правильно сделать опалубку для постройки ленточного фундамента. Начинать установку опалубки для ленточного фундамента следует с составления проекта и выполнения расчетов. Далее нужно:

Процесс демонтажа опалубки

  • подготовить строительную площадку и выкопать котлован под фундамент;
  • подготовить щиты из досок или другого материала, длина щитов должна быть 3-4 метра в зависимости от высоты;
  • установить опалубку, опустив щиты в подготовленный котлован;
  • выставить подпорки с обеих сторон через каждые 0,5 метра;
  • выполнить отверстия в щитах и установить стяжки в защитных трубках из ПВХ;
  • следующий момент – необходимо выставить опалубку по горизонту. Для этого по углам траншеи вбиваются колышки и между ними натягиваются веревки, положение которых сверяется по уровню;
  • в финале сборки опалубки ленточного фундамента необходимо будет еще раз проверить правильность выставленных форм, а также качество креплений, они должны обеспечить устойчивость конструкции. После завершения проверки приступают к монтажу арматуры и заливке раствора.

Итак, опалубку для отливки ленточного фундамента можно собирать из различных материалов. В частном строительстве до недавнего времени использовались, в основном, обрезные доски. Но сейчас многие застройщики используют формы из полимерных материалов, в частности, из вспененного полистирола. В любом случае, сначала составляется проект и выполняется расчет, а затем производится закупка материалов и сборка конструкции.

Установка опалубки для ленточного фундамента и изготовление

Во время строительства здания самым важным действием есть создание опалубки, которую делают самостоятельно. Что это такое? Сумма различных деталей и креплений, которые помогают при создании монолитных конструкций. В нашей статье мы рассмотрим, как ее создать для ленточного фундамента – самого популярного в загородных строениях.

Виды опалубок

как сделать опалубку для ленточного фундамента

Существует два вида опалубок: съемные и несъемные

Существует два вида опалубок:

  • Съёмные;
  • Несъёмные.

Первый вариант применяется при строительстве зданий полного цикла. Она прекрасно помогает выполнять заливку линейного фундамента, стен и перекрытий.

Внимание! Существует такая закономерность, что чем ровнее поверхность опалубки, тем устойчивее и прочнее будет постройка.

Второй вид применяется при возведении загородных зданий. Это достаточно прочные установки, которые заливаются бетонной смесью. К плюсам стоит отнести способность повышать теплотехнические черты постройки.

Основные этапы создания опалубки для ленточного фундамента

установка опалубки для ленточного фундамента

Изготовление опалубки для ленточного фундамента довольно легкий процесс

Изготовление опалубки для ленточного фундамента довольно легкий процесс. На сегодняшний день в продаже имеется большое количество уже готовых конструкций, которые выглядят как плиты, соединив которые мы и получим необходимую нам установку. Это строение помогает получать ровные стены, что уменьшит затраты на дальнейших работах. Есть, конечно, существенный минус – это высокая цена. Ведь, если мы строим загородный дом, нам не хочется сильно тратиться, для этих целей и есть метод создания своими руками. О нем мы поговорим немного позже.

Начальные работы

правильная опалубка для ленточного фундамента

Чтобы в будущем не сталкиваться с проблемами, нужно сделать оптимальный проект для ленточного фундамента

Начинаем мы с проведения изыскательных работ. Это очень важно для работы с любым материалом, так как правильная установка требует знания особенностей местности и почвы.

Рекомендуем к прочтению:

Стоит заметить, что данный анализ поможет нам определить такие показатели:

  • Характеристика грунта;
  • Уровень промерзания грунта;
  • Местоположение грунтовых вод и т.д.

Важно! Изготовление оптимальной опалубки требует всех вышеперечисленных данных.

Если вам самостоятельно не получается провести данные работы, то можно нанять специалиста, который расскажет вам обо всех особенностях вашего участка.

Чтобы в будущем не сталкиваться с проблемами, нужно сделать оптимальный проект для ленточного фундамента. Если же произошло неправильное залитие опалубки бетоном, то установка будет поддаваться деформации. Также в проекте нужно определиться с габаритами постройки и размером ее стен. Не соблюдение данных правил в дальнейшем скажется на устойчивости ленточного фундамента.

Если вы планируете возвести дом с мощными габаритами, то и ленточный фундамент необходимо сделать более плотным и устойчивым. Еще одна важная деталь при выполнении работ – это оптимальный выбор материала, ведь от него зависит долговечность нашего объекта. Так съёмная опалубка располагает к щиткам из дерева, а несъёмная – к блокам из пенополистирила.

Владея такими значениями как размер основания. Тип и материал опалубки, можно переходить к строительству нашей установки.

Рекомендуем к прочтению:

Выполняем разметку площади

изготовление опалубки для ленточного фундамента видео

При полной готовности проекта, можем выбирать место на нашем участке и приступать к разметке котлована

При полной готовности проекта, можем выбирать место на нашем участке. Далее необходимо поставить отметки стен нашего будущего линейного фундамента. Изучая множество видео инструкций, мы вывели самую простейшую и легкую последовательность выполнения данных работ. Итак:

  • Очищаем территорию участка от всякого вида загрязнений;
  • Расставляем отметки для фундамента;
  • По предполагаемым углам расставляем опознавательные колышки по территории будущего здания;
  • Следующее действие, соответствует предыдущему, только для разметки стен внутреннего помещения;
  • Между всеми колышками натягивает трос, который будет границами нашего ленточного фундамента;
  • Расстояние между краями должно быть одинаковым и располагаться параллельно;
  • Сверяем каждый угол;
  • Их радиус должен соответствовать 90 градусам, а вся территория отображать форму прямоугольника;
  • После этого вырываем траншею, которая немного шире отметок;
  • В промежутке между траншеей и фундаментом возводится опалубка;

Внимание! Схема установки одинаковая как для съёмной опалубки, так и для несъёмной.

Создание опалубки для ленточного основания

как сделать опалубку под ленточный фундамент видео

Сделать опалубку для ленточного основания необходимо по окончании земельных работ

Сделать опалубку для ленточного основания необходимо по окончании земельных работ. В нашей статье мы вывели основные пункты рекомендаций видео и специалистов для строительства конструкции. И сейчас мы с ними детально ознакомимся. Вот основные советы:

  • Материал для данного процесса можете брать любой;
  • Если вы планируете сделать установку съёмной опалубки, то лучше выбирать деревянный ресурс, потому, что он удобен в демонтаже;
  • Если это несъёмная конструкция, то отдайте предпочтенье пенополистирилу;
  • Деревянные доски должны быть оптимальными для давления бетона;
  • Исходя из габаритов ленточного фундамента, нужно сделать определенное количество щитков;
  • Далее вбить колы на одинаковом расстоянии и разместить на них готовые щиты;
  • Укрепляем конструкцию по всей территории идентичным с опалубкой материалом;
  • Выполнить проверку горизонтального и вертикального уровней;
  • Выполнить укладку изолирующего слоя из рубероида, который поможет защитить раствор от утечки влаги;
  • Нужно сделать укрепление рубероида по всей территории;

Внимание! Это действие не производится при монтаже несъёмной опалубки.

  • Арматурные соединения совершаем проволокой;
  • Установка каркаса происходит внутри опалубки;
  • Совершаем проделку отверстий для всех видов коммуникаций;
  • Заливаем бетоном.

Важно! Убирать конструкцию опалубки можно только при полном высыхании бетонного раствора.

Основные советы для правильного строительства

как сделать опалубку для ленточного фундамента

Внутренняя часть конструкции должна быть гладкой – это необходимо для легкости демонтажа

Для выполнения прочной опалубки для ленточного основания нужно строго следовать существующим правилам и нормам. Вот самые главные из них:

  • Территория для возведения конструкции должно быть очищенным от мусора;
  • Внутренняя часть конструкции должна быть гладкой – это необходимо для легкости демонтажа;
  • Не экономьте деньги на укрепления опалубки;
  • Чтобы ее было легко снять рекомендуется пропитать внутреннюю часть известковым молоком или любым гидрофобным средством;
  • Демонтаж необходимо делать как можно аккуратнее;
  • Более устойчивую конструкцию сделают дополнительные горизонтальные доски;
  • Используйте электрический вибратор для одинакового разделения раствора;

Внимание! Все действия проверяйте.

  • Стены каркаса при армировании погружаются в раствор;

В том случае, когда опалубка ленточного фундамента монтирована в соответствие всем строительным нормам и рекомендациям, она способствует прочности вашего фундамента.

устройство, укрепление, когда можно снимать

Опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

Содержание статьи

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Для ленточного фундамента можно использовать следующие виды опалубки:

  • Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
  • Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала.

Схема щитов опалубки

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Съемная опалубка из фанеры для ленточного фундамента

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

Опалубка из досок

Съемная опалубка из досок для ленточного фундамента

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Опалубка для ленточного фундамента с пенополистиролом на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Опалубка для ленточного фундамента с пенополистиролом в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Съемгая опалубка для ленточного фундамента на всю глубину

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Рекомендуем: Виды несъемной опалубки.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

  • Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
  • Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
  • Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Опалубка для ленточного фундамента своими руками

На чтение 8 мин. Просмотров 1.1k. Обновлено

Фундамент несет главную функцию по переносу и распределению общей массы постройки на поверхность грунта, поэтому особое внимание должно уделяться выбору типа фундамента и материалу, из которого он будет изготавливаться.

Изготавливаем самостоятельно опалубку для ленточного фундамента

Качество ленточного фундамента напрямую зависит от выбранного вида опалубки, которая считается универсальной опорой при возведении объектов любого назначения.

Виды опалубочных конструкций

Съемная

Это временная конструкция, которую перед заливкой раствора собирают в единую форму, а  после затвердения бетонной смеси, демонтируют.

Такая опалубка может впоследствии использоваться повторно. Материалом для изготовления съемной опалубки может служить:

  • металл;
  • фанерные листы;
  • ОСБ-плиты;
  • доски.

Она считается самым дешевым и экономически выгодным решением.

Несъемная

Такой тип опалубки применяют для устройства ленточного фундамента, которому впоследствии предстоит справляться с высокими нагрузками. В климатических условиях, связанных с критически низкими  температурами, такой фундамент исключает промерзание грунтового основания.

Состоит опалубка из пустотелых пенополистирольных, пенопластовых или пенобетонных блоков. При ее монтаже, блоки укладывают в соответствии с контуром изготавливаемого фундамента, соединяя их между собой специальными замковыми соединениями системы «шип-паз».

В получившееся внутренне пространство помещают арматурный каркас и заливают бетонный раствор. Изготовленный таким образом ленточный фундамент, представляет собой железобетонную ленту, армированную и утепленную по всему периметру, не нуждающуюся в дальнейших гидроизоляционных работах.

Плюсы:

  • быстрый монтаж;
  • отсутствие необходимости дополнительного утепления частей фундамента, находящихся в грунте и на поверхности;
  • ее материал выполняет гидроизоляционную функцию;
  • создание слоя, воспринимающего горизонтальную нагрузку от грунтового основания;
  • благодаря гладкой поверхности материала, силы трения во время морозного пучения снижаются.

Минусы:

  • стоимость выше по сравнению со съемной опалубкой;
  • невозможность повторного использования;
  • ширина ленточного фундамента зависит от ширины блоков из пенополистирола;
  • экономия времени, благодаря тому, что на строительную площадку конструкция поставляется в собранном виде;
  • отсутствие погрешностей;
  • возможность аренды опалубочной конструкции, при этом цена проката напрямую зависит от материала, из которого она изготовлена – металлическая или деревянная будет стоить дороже пенополистирольной.

Комбинированная

Она совместила в себе свойства съемной и несъемной конструкции. Во время монтажа фундамента, вовнутрь укладывают пенополистирол, а после застывания бетонного раствора, опалубку демонтируют, оставляя утеплитель в теле готового ленточного фундамента.

При устройстве данной опалубки, следует учитывать толщину утеплительных плит.

Материал изготовления опалубка для ленточного фундамента

Металл

Устройство металлической опалубки подразумевает использование стальных листов с толщиной не выше двух миллиметров.

Плюсы:

  • простота установки;
  • возможность решать различные технические задачи.

Если возникает необходимость создания круглой или иной формы, то этого можно достичь, изгибая стальные листы и закрепляя их в нужном положении.

Минусом является высокая стоимость.

Железобетон

Использование железобетонных элементов способствует экономии заливаемого раствора.

Минусом является цена на ЖБ плиты и необходимость привлечения на стройплощадку специализированной техники для подъема и установки тяжелых железобетонных плит.

Пенополистирол

Использование пустотелых пенополистирольных блоков характеризуется скоростью и простотой монтажа без привлечения специалистов.

Минус — достаточно высокая цена на материал.

Древесина

Это традиционный материал для изготовления опалубочных конструкций. Возможно использование досок, ОСБ плит или фанерных листов.

Плюсы:

  • доступность и низкая стоимость;
  • простой монтаж.

Минусом является необходимость дополнительного усиления отдельных фрагментов при использовании разноразмерных элементов.

Чтобы после застывания бетона не нарушилась геометрия фундамента, важно использовать прочный качественный древесный материал.

Изготовление и установка опалубки для ленточного фундамента

Устройство деревянной опалубки

Высоту досок или щитов определяют исходя из показателя высоты от поверхности грунта до верха цоколя. К установленной высоте необходимо прибавить около 7 — 8 сантиметров.

Основой являются сбитые в щиты доски, при этом их длина не должна превышать 1,5 метра.

Для соблюдения геометрии фундамента и удержания щитов требуется использование распорных брусков, которые крепят при помощи деревянных хомутов.

Фиксация досок происходит гвоздями наружу. Шляпку гвоздя необходимо утопить в древесину – это исключит появление неровностей на застывшем бетоне. При этом острый конец гвоздя на наружной стороне следует оставить не загнутым, чтобы облегчить дальнейшие работы по демонтажу.

Основные этапы:

  • для устройства ровной и устойчивой конструкции необходимо обозначить периметр возводимого фундамента достаточным количеством колышков. Чем больше — тем лучше;
  • по всему периметру на необходимую ширину устанавливают щиты с соблюдением их параллельности и фиксируют их при помощи деревянных хомутов;
  • для оформления углов требуется изготовление специальных угловых деталей. Для этого надо сбить две доски под прямым углом. Важно уделить особое внимание прочности данного соединения во избежание возможной утечки бетонного раствора;
  • чтобы в опалубочной конструкции не было щелей, и она была максимально герметичной на стадии заливки бетона, до монтажа, деревянные щиты обильно смачивают водой и дают им время на разбухание. Ускорить процесс монтажа позволит использование листовой фанеры в качестве материала;
  • если проект предусматривает наличие армированного каркаса, то его устанавливают в первую очередь, затем заливают бетон, который уплотняют. При помощи вибратора из бетонной смеси удаляют воздух;
  • демонтируют по прошествии месяца – это время необходимое для полного высыхания бетонной смеси и набора ею своих качественных характеристик;
  • перед тем как приступать к демонтажу, доски необходимо смочить. Если удаление затруднено, то опалубку пилят и удаляют отдельными фрагментами.

Установка на прочном грунте

Такая установка упрощается тем, что возможно устройство опалубки только для той части фундамента, который будет находиться над землей.

В грунте достаточно вырыть траншею с ровными стенками и закрыть их слоем гидроизоляционного материала.

Основные этапы:

  • Установка щитов опалубки производится на границе траншеи. Их закрепляют при помощи раскосов в виде обрезанных досок, которые прибивают к поверхности деревянных кольев. Расстояние от кольев до опалубки должно составлять не меньше одного метра. К поверхности щитов раскосы крепят саморезами;
  • раскосы устанавливают с шагом примерно в один метр, который повторяет крепление на щитах поперечных брусков;
  • устойчивость обеспечивает соединение противоположных щитов при помощи деревянных перемычек с шагом в полтора – один метр;
  • фиксируя положение важно контролировать ее четкое вертикальное расположение при помощи двухметрового строительного уровня. Прогибы и выгибы щитов не допускаются;
  • допустимое вертикальное отклонение не должно превышать пяти миллиметров на один метр высоты опалубки;
  • для контроля верхнего уровня заливки бетонной смеси, на внутренней стороне можно сделать отметки при помощи маркера и водяного уровня;
  • после монтажа конструкции, вовнутрь укладывают гидроизоляционный материал. При этом его нижний край располагают на дне траншеи, чтобы исключить повреждение его целостности в момент заливки бетона, а верхний край закрепляют на верхней части щита при помощи строительного степлера.

Установка на непрочном грунте

Осыпающийся и рыхлый грунт требует устройства опалубки на всей глубине траншеи. Лучшим вариантом будет комбинированная опалубка.

Траншея должна иметь уклон вертикальных плоскостей и необходимую ширину для удобства монтажа щитов.

Отличием установки на рыхлом грунте является необходимость установки раскосов в нижней ее части, которые должны быть забиты на расстояние не меньше одного метра от края рва.

Также траншеи, имеющие откосы, предполагают заливку бетонной подготовки слоем в десять — двадцать сантиметров с применением армирования. Делается это за несколько дней до работ по монтажу фундамента.

Устройство комбинированной опалубки

Данный тип объединяет в себе свойства и требования к установке съемной и несъемной конструкций.

Снаружи она состоит из деревянных съемных щитов, а внутри устанавливается несъемный слой утеплителя в виде пенополистирола.

Особенности укладки утеплителя:

  • при возведении на прочном грунте, траншею копают, учитывая толщину утеплительного материала и элементов съемной части;
  • в грунте утеплитель закрепляют на стенах траншеи гвоздями длиной 15-20 сантиметров, а снаружи — саморезами.

Установка несъемной опалубки

Пенополистирольные блоки погружаются в грунт по высоте траншеи. Это способствует повышению теплотехнических и шумопоглощающих характеристик фундамента, защищает его от грибка и плесени.

Основные этапы:

  • необходимо выкопать траншею заданной глубины, дно которой выравнивают при помощи уровня;
  • при помощи нивелира укладывают блоки;
  • если ширина конструкции превышает 60 сантиметров, то устанавливаются поперечные крепежи;
  • в пространство между блоками армируют;
  • заливают бетон.

Советы строителей

  1. Неправильно уложенная арматура повлияет на ухудшение прочностных характеристик фундамента. Закладывая арматуру необходимо спрятать ее в раствор, чтобы исключить ее соприкосновение с материалом опалубки;
  2. Для равномерного распределения бетона на этапе заливки можно использовать вибратор;
  3. Если высота опалубки превышает два метра, то необходимо использовать квадратные щитовые элементы;
  4. Все работы по установке элементов конструкции должны проводиться с применением строительного уровня для контроля их правильного расположения;
  5. Ровная опалубка получится, если зафиксировать ее при помощи подпорок, которые убирают только после высыхания бетонной смеси;
  6. При монтаже съемной конструкции вместо гвоздей можно использовать шурупы, это облегчит последующий демонтаж.

Устройство качественного фундамента напрямую зависит от соблюдения технологии на стадии возведения опалубки и заливки бетонной смеси, поэтому к данному виду работ необходимо отнестись со всей серьезностью.

Как правильно сделать несъемную опалубку для ленточного фундамента своими руками

Опалубка — вспомогательная конструкция из любого подручного материала, помогающая заполнить бетонной смесью и сформировать надземную часть ленточного фундамента.

опалубка для ленточного фундаментаопалубка для ленточного фундаментаПример смонтированной опалубки и армирования фундамента

Опалубка для ленточного фундамента и несущих стен строения прочно вошла в нашу жизнь с древних времен. Еще в Римской империи опалубка использовалась для возведения дворцов для патрициев. Также с применением опалубки происходило строительство арен, на которых в дальнейшем проходили гладиаторские бои.

Римские здания имели такую форму и размеры, что без вспомогательной конструкции возведение стен становилось невозможным. Именно поэтому монтаж опалубочной системы уже в то время занимал значимое место в строительстве. Особенно это касалось возведения куполов, арен и грациозных сводов. В Древнем Египте опалубка использовалась для возведения всеми известных пирамид еще 2,5 тысячи лет назад.
Пройдя через века, технология устройства опалубки практически не изменилась.

схема опалубкисхема опалубкиСхема устройства опалубки для ленточного фундамента

В настоящее время опалубка как вспомогательный элемент при строительстве многоэтажных зданий и частных домов используется не менее редко. При этом достаточно часто застройщики не возводят опалубочную конструкцию из купленного материала, а прибегают к аренде опалубки.

Аренда опалубки для фундамента при таком подходе позволяет уменьшить затраты на строительство объекта за счет экономии на приобретении материала, а также сокращении сроков строительства, ведь необходимость в подгонке материала при аренде готового оборудования отпадает.

Вернуться к оглавлению

Содержание материала

Классификация опалубки

В зависимости от использования опалубка бывает съемной и несъемной. При этом слова говорят сами за себя: съемная опалубка после заливки основания бетоном и полного его высыхания демонтируется; не снимаемая опалубка остается на месте и становится неотъемлемой частью всей конструкции. типы опалубки

типы опалубки Применение той или иной опалубочной системы зависит лишь от собственных предпочтений и желаний застройщика, а также его финансовых возможностей.

В зависимости от материала изготовления опалубка для ленточного фундамента и несущих стен здания или сооружения может быть изготовлена из любого подручного материала, будь то ровные деревянные доски, алюминий, стальные листы. Для небольшой по площади постройки подойдет даже старый разобранный диван.

  • Деревянная опалубка — самый распространенный вариант, так как процесс монтажа и демонтажа такой опалубки очень легок в исполнении. Также это самый доступный по стоимости материал, и приобрести его можно повсюду. Для изготовления деревянной опалубки очень хорошо использовать клееную древесину, ведь технология ее изготовления позволяет при высыхании сохранять первоначальную форму.деревянная опалубкадеревянная опалубкаСхема устройства опалубки из дерева

    Но это очень дорогостоящий материал, и застройщики чаще всего используют для изготовления опалубочной системы обычную обрезную доску;

  • Стальные и алюминиевые опалубки применяются чаще при возведении крупных строительных объектов, в частном строительстве использование их встречается довольно редко;
  • Металлическая опалубка представляет собой плиты из гальванизированной стали с защитным покрытием, предотвращающим преждевременное образование коррозии. Металлическая опалубка отличается высокой несущей способностью и не подвержена деформации при заливке бетонной смеси;
  • Алюминиевая опалубка чаще всего изготавливается из алюминиевых щитов. Недостатком такой опалубки является легкое нарушение ее целостности как при монтаже, так и при заливке фундамента бетоном. При возникших повреждениях и трещинах такая опалубка не ремонтируется;

    алюминиевая опалубка алюминиевая опалубка Так выглядит алюминиевая опалубка

  • При изготовлении несъемной опалубки для фундамента в последние годы стал применяться современный материал — пенополистирол. Это материал с высокими звукоизоляционными свойствами, хотя еще и не прошел испытания временем, но все чаще применяется в частном строительстве. Можно сделать опалубку из пенополистирола своими руками.

При строительстве домов принято выполнять опалубку одним из трех способов.

Рамная система

При изготовлении рамной системы применяются каркасные щиты, изготовленные чаще всего из стали или алюминия, и различные подпорные элементы. В качестве опалубочной плиты может быть использован практически любой материал. Для сборки такой опалубочной системы для крепления деталей между собой используются болты и прочие крепежные элементы.

В качестве опалубочной плиты застройщики чаще всего используют многослойную фанеру. Но строительный рынок не стоит на месте и с каждым днем предлагает потребителям все новые материалы.

рамная опалубкарамная опалубкаПример рамной опалубки из фанеры

Сегодня такую ненадежную фанеру, легко впитывающую влагу из бетонного раствора и способную изогнуться и сломаться в любой момент, заменяют современные сэндвич-материалы. Состоит такой материал из алюминиевых листов, и в качестве наполнителя используется полипропилен.

Недостатком материала является его высокая стоимость, достоинством — возможность многоразового использования.

Какой бы материал для возведения опалубки ни был выбран застройщиком, в любом случае он должен выдерживать любые нагрузки при сжатии и растяжении бетонного раствора в процессе длительной усушки.

Балочная система

Устройство балочной системы несложное. Она состоит из щитов, балок, крепежных элементов и подпорок, ригеля, подмостки и лесов. балочная опалубка

балочная опалубка При этом основу конструкции составляют деревянные балки, обустроенные стальными или пластмассовыми наконечниками, обеспечивающие ее долговечность. Такие балки устанавливаются через определенное расстояние друг от друга и крепятся к щиту опалубки и между собой с использованием стальных крепежных элементов.

Тоннельные опалубки

Монтаж тоннельной опалубки происходит с использованием вертикальных и горизонтальных панелей. При этом для стен и перекрытий формируется одна общая опалубка. Тоннельная опалубка — тяжеловесная конструкция, поэтому для ее монтажа применяется грузоподъемная техника. В основном такая опалубочная система используется при строительстве зданий или сооружений из одинаковых секций.

Вернуться к оглавлению

Опалубка для фундамента своими руками

Для заливки ленточного фундамента при строительстве загородного дома чаще всего принято использовать съемную опалубку. После окончания заливочных работ и полного застывания бетонной смеси такую опалубку демонтируют. При этом фундамент можно оригинально облицовывать каким-нибудь строительным материалом.
Так как же сделать опалубку для фундамента своими руками?

Материал для изготовления опалубки

Перед тем как выбрать тот или иной строительный материал для возведения фундамента, можно произвести несложный расчет стоимости опалубки при различных его вариантах. Для этого необходимо лишь знать площадь будущей опалубки, а также размеры и стоимость различных видов материалов, из которых предполагается монтаж опалубочной системы. Не нужно забывать включить и стоимость расходных материалов. При этом необходимо рассмотреть и вариант аренды готовой опалубки.

опалубка из досокопалубка из досокТак выглядит опалубка из досок

Все эти несложные расчеты позволят выяснить, сколько необходимо материала для устройства опалубки и сколько денежных средств потребуется в том или ином случае.

В качестве материала для изготовления опалубочной системы в частном строительстве проще всего остановить свой выбор на таком проверенном годами материале, как дерево.

При этом для изготовления опалубки чаще всего применяется обрезная доска. Доска для опалубки фундамента необязательно должна быть идеально ровной с двух сторон. Будет вполне достаточно ровной внутренней стороны, внешняя сторона при этом не играет никакой роли.

Земельные работы

На дне предварительно подготовленной траншеи формируется песчаная подушка, по всему периметру траншеи устанавливаются армирующие прутья.

траншея для опалубкитраншея для опалубкиПодготовка траншеи для установки опалубки под фундамент

Монтаж опалубки

Расчет необходимых материалов для формирования съемной деревянной опалубки несложно произвести самостоятельно, зная длину, ширину и толщину обрезной доски, а также площадь будущей опалубки.

При устройстве деревянной опалубки своими руками в углах траншеи необходимо правильно установить деревянные бруски, которые после завершения монтажных работ обязательно должны остаться с внешней стороны опалубки. Предварительно подготовленные деревянные щиты крепятся с помощью гвоздей или шурупов к установленным брускам с соблюдением горизонтов. Таким образом получается каркас опалубки. монтаж опалубки

монтаж опалубки При монтаже деревянной опалубки необходимо заранее правильно рассчитать количество заливаемого раствора и при больших его объемах предварительно усилить опалубку установленными с внешней стороны системы распорками. Установить распорки необходимо через каждые 70–80 см.

Правильно изготовленная опалубка способна выдержать весь объем бетона при заливке и высыхании фундамента.
Итак, опалубка под фундамент может быть изготовлена из любого подручного материала, имеющегося в наличии. При этом в последние годы все чаще в загородном строительстве используется несъемная опалубка для фундамента.


Неснимаемая опалубка удобна тем, что при строительстве дома отсутствует процесс демонтажа конструкции. Как несложно сделать опалубку для фундамента своими собственными силами, рассмотрено выше. Этот достаточно простой процесс не составит особого труда даже для неопытных застройщиков.

Ленточная опалубка фундамента Disign

  • REP Out Put

    5,0

    5,1

    5.1.1

    Исходя из данных D = 24 кН / м3

    Лист

    R = 1,8 м / час

    120 мм

    т = 30 c0

    k =

    k = 0,61

    d = 400 мм (макс.)

    H = 0,3 м

    h = 0,3 м

    D {C1R + C2KH-C1R} или Dh

    CIRIA C1 = 1.5 для колонны

    Report

    C2 = 0,3 Обычный портландцемент

    p max = Dh

    p max = 7,20 кН / м2 7,2 кН ​​/ м2

    L

    0,3 м

    7,20 кН / м2

    Распределение давления фанеры

    p max — неопределенное значение из этого уравнения

    Высота заливки по вертикали

    p max =

    Принять p max как

    Высота балки

    Описание

    Осадка

    (Ссылка: отчет CIRIA № 108)

    Расчет опалубки

    Расчет опалубки для балки ленточного фундамента

    Давление бетона в опалубке

    Плотность бетона

    Скорость укладки бетона

    Стеновая древесина — фанерная панель толщиной 12 мм

    Температура бетона

    (36 / (T + )) 2

    Толщина балки

    zzxxxxxxx Line

  • REP Out Put Описание

    5.1,2C2 = 1,2

    C2 =

    C2 = 8,64 кН / м2

    W C2 = 8,64 кН / м2

    Рассмотрим панель шириной 1 м

    8,64 кН / м

    M C2 = WL2 / 8 C2 =

  • 43 кНм

    В C2 = 0,625w C2 = 0,81 кН

    C2 = 1/185 (wl4 / EI C2 = 2,5E-05 mR1 C2 = 0,49 кН

    R2 1,62 кН

    R3 C2 = 0,49 кН

    C2 = 0.024 кНм

    C2 = 0,81 кН

    C2 = 2,52599E-05 м

    C2 = 12 мм

    C2 = 783 кг / м3

    C2 = 6500000 кН / м2

    C2 = 1000 мм

    Глубина C2 12 мм

    C2 = 0,000000144 м4

    C2 = 5160 кН / м2

    Таблица 16 C2 = 0,80

    ТАБЛИЦА 17 K3 C2 = 1,75

    класс 2,10,5 C2 = 1,00

    класс 2.10,6 K7 C2 = 1,17

    cl 2,9 K8 C2 = 1,10

    C2 = xzxk2xk3xk5xk7xk8C2 =

    Z C2 = bd2 / 6

    C2 = 0,00002400 m3

    C2 = 0,00002400 м3

    C2 =

    Макс.сила отклонения

    Макс. Толщина фанеры

    Плотность

    Bredth

    Расчетная нагрузка SFXp max

    Допустимая прочность на изгиб

    K6

    допустимый изгибающий момент

    допустимый изгибающий момент

    150 мм 150 мм 9000 BS4

    I

    I

    1988

    K2

    Максимальный изгибающий момент

    Ref FIg o1

    Конструкция для фанеры Фактор безопасности при нагрузке

    Эластичный модуль

    zzxxxxxxx Line

  • REP Out Put Описание

    Таблица 16 C280

    ТАБЛИЦА 17 K3 C2 = 1,75

    cl 2.10.4 C2 = 1,00

    cl 2,9 K8 C2 = 1,10

    C2 = 4,96 Н / мм2

    C2 = 2 / 3X (xk2xk3xk5xk8XA

  • =

    C2 = 12000 мм2

    C2 = 4,96 Н / мм2

    C2 = 61,1072 КН

    C2 = 0,003x пролет

    C2 = 0,03375 мм

    C2 = 2,52599E-05 м

    5.1,2

    Коэффициент безопасности при нагрузке SF = 1,2

    W

    W = 1,296 кН / м2

    Ref FIg o1 1,296 кН / м2

    Рассмотрим панель длиной 3,1 м

    w1,296 кН / м

    0,8 мм

    M C2 = WL2 / 10 C2 = 0,08294 кНм

    V C2 = 0,6wl C2 = 0,62208 кН

    Конструкция для горизонтальной опоры

    1/185 (wl4 / EI

    W =

    Распределенная нагрузка на древесину 1.2×0,15xp макс.

    (деревянные рейки 50 мм x 50 мм, класс SC4)

    K5

    Допустимая сила сдвига

    Допустимая сила сдвига

    K2

    Допустимая прочность на сдвиг

    Допустимая прочность на сдвиг 3 0004

    9000

    Сечение выполнено для изгиба

    Сечение выполнено для сдвига

    Прогиб

    Допустимый прогиб

    Фактический прогиб

    Следовательно, сечение удовлетворяется для прогиба

    Следовательно, профиль фанеры подходит для опалубки колонн

    zzxxxx 900xxxLine

  • Out PutDescription

    C2 = 1/185 (wl4 / EI C2 = 0.00067 м

    R1 C2 = 0,41 кН

    R2, R3, R4 1,14 кН

    R5 C2 = 0,41 кН

    C2 = 0,08 кНм

    C2 = 0,62208 кН

    C2 = 0,0006620003 50 x 50 мм Размер биты мм

    Плотность C2 = 590 кг / м3

    C2 = 8250000 кН / м2

    Глубина C2 = 50 мм

    Глубина C2 = 50 мм

    I C2 = 520833.33 мм4

    C2 = 5160 кН / м2

    Гибка

    BS 5268 Часть 2: 1988

    Таблица 16 K2 C2 = 0,8

    ТАБЛИЦА 17 K3 C2 = 1,75

    класс 2,10,5 C2 = 1,00

    класс 2,10 .6 K7 C2 = 1,17

    cl 2,9 C2 = 1,10

    C2 = xzxk2xk3xk5xk7xk8

    Z C2 = bd2 / 6

    C2 = 2,08333E-05 m3

    допустимый изгибающий момент C2 = 0.1936935 KN

    Сечение соответствует требованиям для гибки

    Таблица 16 K2 C2 = 0,8

    ТАБЛИЦА 17 K3 C2 = 1,75

    cl 2.10.4 K5 C2 = 1

    cl 2,9 K8 C2 = 1,10

    Допустимая прочность на сдвиг C2 = 4,96 Н / мм2

    C2 = 2 / 3X (xk2xk3xk5xk8XA

    A C2 = bd

    Макс.сила сдвига

    Модуль упругости

    Максимальный изгибающий момент

    K6

    Макс.

    допустимый изгибающий момент

    допустимая сила сдвига

    Сдвиг

    BS 5268 Часть 2: 1988

    zzxxxxxxxLine

  • REP Out Put Описание

    C2 = 0.0025 м2

    Допустимая прочность на сдвиг C2 = 4960 кН / м2

    C2 = 12,7307 кН

    C2 = 0,003x пролет

    Фактический прогиб C2 = 0,18 м

    C2 = 1/185 (wl4 / EI 0,00066770003 5,10004 м

    . 2

    T1 T2225 мм

    R1 150 мм R2 R1

    R1 C2 = 0,57 кН

    R2 C2 = 1,14 кН

    T1 C2 = 0,76

    T2 C2 = 1,52 кН

    C2 = 19.35 Н / мм2

    C2 = 250,00 Н / мм2

    м C2 = 1,50

    C2 = 166,67 Н / мм2

    Используйте стержень с резьбой из низкоуглеродистой стали диаметром 10 мм

    Растягивающее усилие на болте = 4 т / (10) 2

    Допустимое растягивающее напряжение fy / м

    fy

    Следовательно, резьбовой стержень удовлетворяется для натяжения

    Две трубы GI находятся в одинаковом положении, поэтому реакция была разделена на 2

    Asium R1 и R2, действующие в центре трубы GI

    Допустимое отклонение

    Следовательно, сечение соответствует прогибу

    Расчет резьбового стержня и фасонной стяжки

    Сечение соответствует срезу

    Отклонение

    Допустимое поперечное усилие

    zzxxxxxxxLine

  • REP Out PutDescription

    C2 = .66

    C2 = 0,00 кН м

    C2 = 0,00 кН

    C2 = 998420,66 мм

    Максимальный изгибающий момент

    Максимальное усилие сдвига

    Максимальное отклонение

    Сдвиг

  • REP4 975 Описание 975

    C2 = 275 кН / мм2

    C2 =

    C2 =

    C2 =

    C2 =

    Класс 4.2.3 C2 = 0,6xPyxAvC2 =

    C2 =

    D / т C2 =

    C2 =

    40

    50

    140

    Таблица 12

    CL 4.2.5 C2 = PyxS

    =

    S C2 -d23) / 6

    Mc C2 =

    Таблица 08 C2 =

    C2 =

    5.1.2

    Предположим, C2 = 1,2

    Fig 02 & C2 = 137 мм

    Анализ сока C2 = 0.137 м

    Прочность на сдвиг

    Марка стали

    Расчетная прочность Py

    Наружный диаметр

    Внутренний диометр

    Толщина

    Фактор прочности при нагружении

    Эффективная площадь нагружения

    Модуль упругости

    Классификация сечения

    Предельное значение

    Сечение из пластика класса I

    Момент

    Низкий сдвиг

    Момент Допустимая нагрузка Mc

    Сечение соответствует требованиям для изгиба

    Прогиб

    Допустимый прогиб

    Соответствует фактическому прогибу

    прогиб

    Конструкция для горизонтальной опоры (труба GI 50 мм согласно BS 5950)

  • REP Out Put Описание

    W C2 = 0.137 Вт

    C2 = 0,137 Вт кН / м

    W3 C2 = 0,00 кН / м

    R8 C2 =

    R9 C2 =

    R10 C2 =

    R11 C2 =

    Рис. O2 C2 =

    анализ sap

    C2 =

    C2 =

    C2 = S275

    C2 = 275 кН / мм2

    C2 =

    C2 =

    C2 =

    CL 4.2.3 C2 = 0,6xPyxAvC2 =

    C2 =

    D / t C2 =

    C2 =

    40

    50

    140

    Таблица 12

    CL 4.2.5 C2 = PyxS

    =

    S C2 -d23) / 6

    Mc C2 =

    Сдвиг

    Сечение соответствует сдвигу

    Классификация сечения

    Предельное значение

    Сечение пластик класса I

    Момент

    Низкий сдвиг

    Момент

    Момент

    Толщина

    Расчетная нагрузка

    Максимальный изгибающий момент

    Максимальное усилие сдвига

    Максимальный прогиб

    Сдвиг

    Марка стали

    Расчетная прочность Py

    Внешний диаметр

    Внутренний диамер

  • REP

    REP C2 =

    C2 =

    Deflectio n

    Допустимый прогиб

    Фактический прогиб

    Сечение соответствует прогибу

    Сечение выполнено для изгиба

  • REP Out Put Описание

  • REP Out Put Описание

  • REP Out PutDescription

    REP Out PutDescription

    PutDescription

  • REP Out PutDescription

  • REP Out PutDescription

  • REP Out PutDescription

  • REP Out PutDescri

  • .Фонд бетонной прокладки деревянной опалубки

    для нового дома Стоковое Изображение

    Похожие изображения

    Опалубка бетонно-ленточного фундамента под новый дом

    Деревянная опалубка ленточного фундамента нового дома

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа.

    Крупный план деревянной опалубки, закрепленной на фундаменте.Строительство дома в деревне

    Фундамент из серого бетона и деревянной коричневой доски в опалубке снаружи в зеленой траве

    Фотография ленточного фундамента, покрытого жидким битумом в качестве гидроизоляции. Строительство загородного дома

    Опалубка фундамента деревянного забора.

    Специальные деревянные доски для бетонного основания.Бетонный каркас дома

    Изготовление бетонного фундамента под дом с использованием съемной опалубки.

    Строительная конструкция для дома

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа

    Мужчина забивает гвоздь по деревянной опалубке

    Деревянная опалубка бетонный фундамент

    .Фонд бетонной прокладки деревянной опалубки

    для нового дома Стоковое Изображение

    Похожие изображения

    Опалубка бетонно-ленточного фундамента под новый дом

    Деревянная опалубка ленточного фундамента нового дома

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа.

    Фундамент из серого бетона и деревянной коричневой доски в опалубке снаружи в зеленой траве

    Фотография ленточного фундамента, покрытого жидким битумом в качестве гидроизоляции.Строительство загородного дома

    Опалубка фундамента деревянного забора.

    Специальные деревянные доски для бетонного основания. Бетонный каркас дома

    Изготовление бетонного фундамента под дом с использованием съемной опалубки.

    Строительная конструкция для дома

    Деревянная опалубка столбов из железобетона

    Серая, грязная, грубая бетонная стена со следами деревянной опалубки

    Концепция строительства дома.Фото крупным планом двух опорных элементов дома с деревянной колонной и бетонной опалубкой

    , вид под низким углом

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа

    .Фонд бетонной прокладки деревянной опалубки

    для нового дома Стоковое Изображение

    Похожие изображения

    Опалубка бетонно-ленточного фундамента под новый дом

    Деревянная опалубка ленточного фундамента нового дома

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа.

    Фундамент из серого бетона и деревянной коричневой доски в опалубке снаружи в зеленой траве

    Фотография ленточного фундамента, покрытого жидким битумом в качестве гидроизоляции.Строительство загородного дома

    Опалубка фундамента деревянного забора.

    Специальные деревянные доски для бетонного основания. Бетонный каркас дома

    Изготовление бетонного фундамента под дом с использованием съемной опалубки.

    Строительная конструкция для дома

    Новая желтая деревянная опалубка уложена на складе большими штабелями.

    Деревянная опалубка столбов из железобетона

    Серая, грязная, грубая бетонная стена со следами деревянной опалубки

    Концепция строительства дома. Фото крупным планом двух опорных элементов дома с деревянной колонной и бетонной опалубкой

    , вид под низким углом

    Деревянная опалубка бетонно-ленточный фундамент для коттеджа

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
