Из какой доски делать стропила на двухскатную крышу: Доска на стропила для крыши: размеры (ширина, длина), сорт

Доска на стропила для крыши: размеры (ширина, длина), сорт

Любая стропильная система формируется из многочисленных стропил, для создания которых используется брус или доски. Наиболее часто выбираются именно доски за счет доступной стоимости, но их прочность считается не слишком высокой по сравнению с брусом.

Важно! От качественно выбранного пиломатериала зависит долговечность крыши и безопасность проживания в доме.

Требования к стропильным доскам

Стропила для крыши выдерживают существенные воздействия от снега, ветра и кровельного покрытия, поэтому в процессе их создания должны учитываться определенные правила, которым они обязаны соответствовать.

Важно! Во время формирования стропил учитывается не только правильный выбор их размера и сечения, но и материал, используемый для создания.

Оптимально считается выбирать брус для стропил, но этот материал обладает высокой стоимостью, поэтому для снижения затрат нередко покупаются доски. Выбирается только качественная древесина, причем нередко выбор падает на хвою или лиственницу.

При поиске досок, используемых для создания стропил, учитываются основные требования к ним:

• на 1 м не допускается наличие больше трех сучков, причем их диаметр не должен превышать 30 мм;
• нельзя, чтобы присутствовали сквозные трещины, а несквозные не могут обладать значительной длиной, превышающей половину длины доски;
• стропила для крыши изготавливаются из древесины, влажность которой не превышает 18%, причем желательно во время выбора пользоваться влагомером, чтобы убедиться, что информация, имеющаяся в сопроводительной документации к доскам, соответствует действительности.

Приобретаются доски только у проверенных продавцов, предоставляющих покупателям информация о товаре. Для этого должна иметься специальная сопроводительная документация, причем в ней содержится информация:

• сорт древесины, используемой для изготовления досок;
• название и номер стандарта изделия;
• наименование производственной организации, занимающейся его изготовлением;
• число единиц в одной упаковке;
• дата выпуска досок;
• размеры пиломатериала, а также его влажность.

Важно! Древесина является натуральным материалом, поэтому разные биологические воздействия приводят к его разрушению, поэтому важно грамотно выбрать доски, а также защитить их специальными защитными составами.

Доска для стропил перед использованием должна обрабатываться разными составами:

• обработка качественными антисептиками, которые не допустят гниения материала;
• пропитка антипиренами, защищающими древесину от возгорания;
• обработка средствами, отпугивающими вредителей и насекомых.

Только при грамотном выборе досок и после их качественной обработки имеется возможность сделать стропила, обладающие не только высоким качеством, но и стойкостью перед разными воздействиями.

Какими размерами должны обладать стропила?

После того, как будет выбрана оптимальная доска для стропил, можно приступать к формированию специального чертежа и схемы будущей стропильной системы. Для этого определяется сечение, длина, ширина и иные параметра стропил, которые после изготовления будут соединяться друг с другом в правильной последовательности.

Размер стропил может значительно отличаться, так как на этот параметр оказывает влияние много факторов. К ним относятся габариты дома и крыши, выбранная конструкция стропильной системы, возможные нагрузки от ветра и другие аналогичные воздействия. Оптимальным будет использование рекомендаций:

• минимальный размер равен 50х150 мм;
• если создаются значительные пролеты, то выбирается размер 150х150 или же 250х100;
• нередко используются более значительные по размерам стропила, если планируется возведение существенного по габаритам торгового павильона или иного крупного строения.

Важно! Чтобы точно знать оптимальные размеры стропил для крыши, требуется правильно рассчитывать данный показатель.

Для расчета важно определить, какая нагрузка будет воздействовать максимально на крышу, что позволяет выбрать сечение и иные параметры стропил. Дополнительно имеется возможность воспользоваться специальными нормативными значениями, но они не учитывают определенные климатические условия различных регионов, поэтому специалисты предпочитают проводить правильные расчеты, материалы по теме: как рассчитать длину стропил, расчет стропильной системы.

Грамотное определение габаритов стропил

При определении оптимальных размеров стропил, важно учитывать, какой толщиной должна обладать доска, применяемая для создания стропил.

Важно! Толщина доски оказывает непосредственное воздействие на прочность созданных изделий из нее.

Желательно пользоваться для этих целей доской, толщина которой варьируется от 4 до 6 см. Если же возводится стропильная система не небольших строениях, предназначенных для хозяйственного применения, то для снижения затрат допускается пользоваться досками толщиной в 3,5 см. Для жилого дома рекомендуется выбирать изделия, толщина которых не будет меньше, чем 5 см.

При выборе ширины доски непременно учитывается, какой длиной обладает проем, перекрывающийся стропилами. Чем длиннее должны быть стропила, тем шире используется для их создания доска:

• если длина стропила равна примерно 6 м, то желательно пользоваться доской, ширина которой равна примерно 15 см;
• если длина ног превышает 6 м, то ширина доски вовсе должна составлять 18 см;
• если требуется получить еще более длинную стропильную ногу, то используется наращивание элементов, а места, где имеется нахлест, должны находиться рядом с коньковой частью крыши.

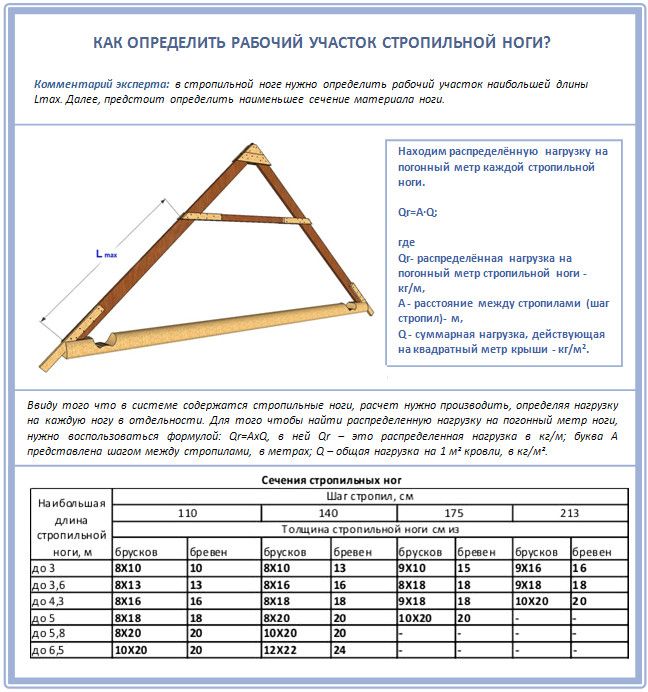

Сечение стропил рассчитывается в зависимости от определенного оптимального расстояния между ними, а также учитывается длина элементов. Во время работы надо решить, какие постоянные нагрузки будут воздействовать на крышу от ветра и снега. Берется в расчет масса созданной стропильной конструкции, угол наклона, имеющийся у ската, а также, какой длиной обладает проем, нуждающийся в перекрытии. При расчете дополнительно учитывается, какой шириной обладает строение.

Важно! Для облегчения расчетов рекомендуется пользоваться специальными компьютерными программами, имеющимися в свободном доступе в интернете, причем с их помощью не только обеспечивается быстрое получение результата, но и гарантируется точность значений.

После определения сечения стропил, надо решать, на каком расстоянии друг от друга они будут устанавливаться. Шаг стропил непосредственно связан с их сечением, поэтому если эти параметры не будут правильно определены, то это может негативно сказаться на надежности и долговечности крыши.

Важно! Допускается снижать сечение стропил, если применяются специальные подкосы.

Основные правила выбора досок

Стропильная доска должна отвечать многочисленным требованиям и условиям, описанным выше. Чтобы выбрать действительно качественный материал, рекомендуется пользоваться определенными советами специалистов. К ним относится:

• отсутствие больших по размеру сучков и трещин;
• оптимальная влажность, причем не желательно доверять информации, содержащейся в документации к доскам, поэтому рекомендуется вовсе взять с собой специальный инструмент – влагомер, позволяющий быстро определить влажность древесины;
• отсутствие существенных дефектов, подгнивших участков или иных значимых недостатков, так как все они негативно будут сказываться на качестве сделанной конструкции из досок.

Важно! Если будет приобретен материал с высоким показателем влажности, то не допускается пользоваться им для возведения стропильной системы, так как она будет непрочной, а также вовсе имеется опасность для проживания в доме с такой крышей, поскольку через небольшой промежуток времени будет нарушена геометрия конструкции.

Если обнаруживаются в одной партии досок несколько неподходящих элементов, не рекомендуется пользоваться ими для создания важных частей крыши, поэтому они применяются для дополнительных элементов.

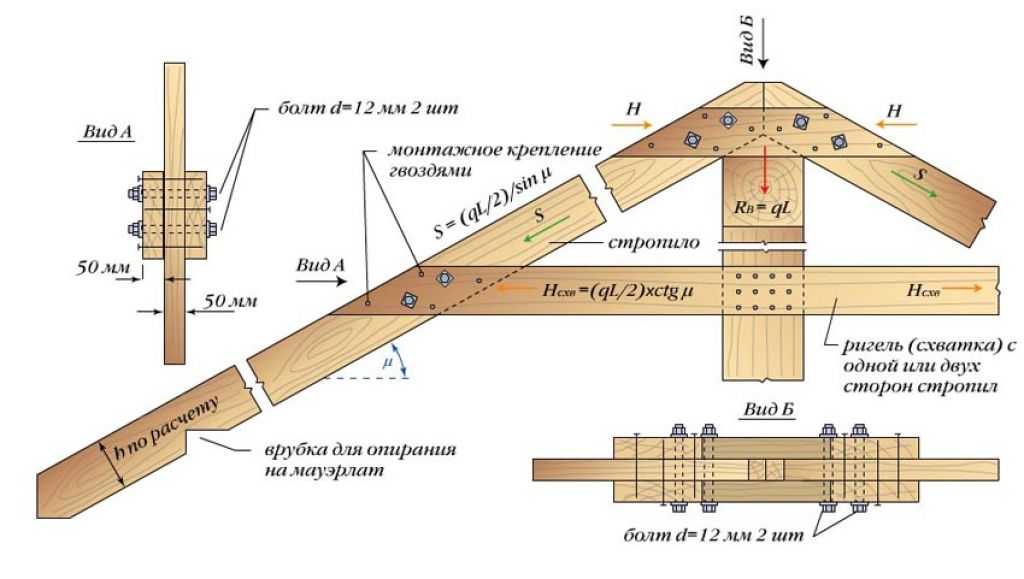

Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

• обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
• укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
• создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Таким образом, грамотное наращивание стропил дает возможность получить оптимальную по размерам стропильную ногу, используемую для формирования надежной и прочной стропильной конструкции.

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши.

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

размеры, как подобрать, расчеты, толщина и длина

Строительство прочной и надежной стропильной системы – дело непростое. В сооружении каркаса будущей крыши важна каждая мелочь, ведь это только в жарких странах можно водрузить охапку сена на незамысловатую конструкцию, и она будет служить верой и правдой. Но в условиях российского климата, где сильный ветер способен сорвать крышу с целого завода, а снег накапливается до нескольких тонн, к крыше и ее «скелету» предъявляются совсем другие требования. А потому еще на стадии проектирования, в центре внимания – доска для стропил со всеми своими параметрами, как длина, толщина и материал изготовления.

Поэтому, если вы хотите быть спокойными за новую крышу и ее долговечность, изучите основные принципы подбора элементов ее конструкции: какая доска предназначена для того, чтобы нести и распределять основную нагрузку, какой нужен брус между стропилами и какой материал приобрести для обустройства конькового прогона и внутренних затяжек ферм. А наша статья поможет вам разобраться во всех этих тонкостях.

Итак, начнем с того, где как именно вы будете закупать стропила – от этого зависит то, насколько дотошно нужно будет рассчитывать параметры каждой доски в конструкции.

Так, идеально, если вы сможете доверить закупку досок и балок опытному специалисту, т.к. он даже на глаз способен оценить качество материала и понять, достаточно ли будет приобретенного количества. Хотя, руководствуясь нашими советами, вы и сами вполне справитесь с такой задачей.

Этот небольшой видео-ролик вам поможет понять, какие именно доски подходят для стропильной системы:

Всего у вас три варианта приобретения стропильных досок, и разберем преимущества и недостатки каждого из них.

Способ №1. Кубометры пиломатериала

Итак, обратите внимание на такие важные моменты. Если вам предлагают древесину в кубометрах – это вполне приемлемый способ, вы просто указываете в специализированной компании количество кубометров досок и бруса. А уже на месте все это обработаете защитными пропитками и построете крышу.

Единственный момент – работы будет много, как и отходов. Поэтому вам необходимо будет приобрести досок на 10% больше, чем бы вы изначально планировали согласно со своими расчетами, чтобы был запас на подрезку, отходы и неожиданные дефекты, до этого необнаруженные.

Способ №2. Нарезанные на заказ доски

Еще один вариант – приобрести готовые стропила уже после резки. Многие компании на заказ режут древесину под нужные параметры и предоставляют уже готовый вариант, остается только собрать на крыше саму конструкцию. Отходов здесь уже будет минимум, работа пойдет быстрее, важно только, чтобы предварительно угадать с размерами стропил. Но есть один минус: в общем комплекте может не доставать одной-двух досок. Ведь не всегда на таких предприятиях работают особо внимательные люди и не факт, что те же рабочие не припрячут по бруску из каждого заказа. А вам придется закатывать рукава и изготавливать дополнительные шаблоны для отсутствующих элементов.

Как заказать готовые нарезанные доски для стропил? Просто изготавливаете проект крыши в бумажном варианте или специальной программе, показывайте проектировщику, а затем – представителю фирмы. Довольно просто!

Способ №3. Готовые стропильные фермы

Третий вариант – закупить готовые стропильные фермы. Их легче устанавливать на стены прямо на крыше, чем собирать отдельно, и вся конструкция собирается за 1-3 дня. Причем для этого уже не нужен плотник! Такие стропильные фермы собираются еще в заводских условиях и получаются вполне даже качественными. Вам остается только их установить и соединить в коньке.

Отходов здесь у вас вообще не будет, но, конечно же, готовые стропильные фермы обойдутся дороже, чем просто доски для стропил. Кроме того, обычно с фирмы изготовителя даже присылают на объект замерщика, чтобы он сам лично проверил расстояние между стенами дома и скорректировал что-то в проектной документации. А это уже что-то вроде подстраховки для вас, особенно, если расчеты стропильной системы кажутся для вас сложными (они и профессионалам даются нелегко, поверьте).

Итак, если затея заказать обработку и нарезку досок вам не по душе, тогда готовьтесь к тому, чтобы побывать одновременно и проектировщиком, и архитектором, и плотником. По сути, все, что вам нужно будет знать о своих стропилах, – это угол их наклона, сечение, расстояние и метод крепления.

Если вы когда-либо наблюдали за работой профессионалов, тогда наверняка вас восхищало то, насколько виртуозно и без особых усилий они отмеряют нужную длину стропил и делают в их сложные вырезы. При этом все, что нужно им знать, это – параметры крыши. И при этом они пользуются самыми элементарными инструментами: плотницким угольником, собственными записанными расчетами или «умной» книгой. Но, по-хорошему (и по всем правилам), следует изначально все рассчитать при помощи специальных строительных калькуляторов. К слову, сегодня популярны также специальные приложения для смартфонов. Хотя самые основные расчеты вы без проблем сделаете самостоятельно.

Итак, раз уж если вы взялись за изготовление стропил из досок самостоятельно, значит вы точно уже знаете ширину здания и толщину коньковой доски. И здесь важно не допустить ошибку при подсчете будущей длины стропила: от полной ширины здания обязательно отнимите толщину коньковой доски. Поверьте, многие об этом почему-то забывают. Теперь разделите полученный результат на два и вас получится пробег каждой стропильной ноги.

Угол наклона крыши можно определить при помощи геометрических формул, а тип формулы зависит от того, крышу какой формы вы собираетесь строить: классическую двускатную, или более сложную четырехскатную. Ведь конструктивные узлы у них разные, и требования к способности выдерживать определенные нагрузки – тоже.

Стропила для двускатной крыши: простой расчет

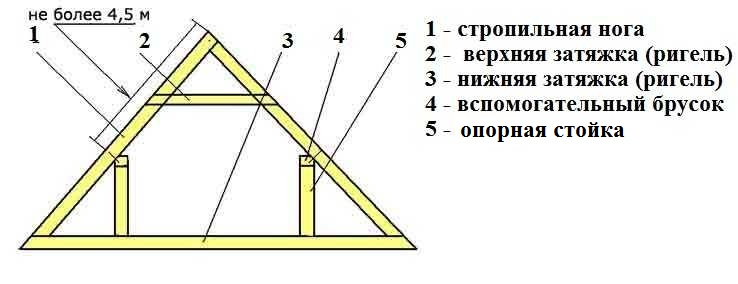

Стропила для двускатной крыши изготавливать проще всего, ведь, по сути, они представляют собой стандартные треугольники, которые важно лишь расположить в ряд строго вертикально, с определенным шагом, и закрепить верхушки коньковым прогоном:

Здесь довольно легко рассчитать длину стропила от конька до стены – это гипотенуза треугольника:

Стропила для четырехскатной крыши: треугольники + прямоугольники

Изготовить стропила для стандартной четырехскатной крыши (шатровой, вальмовой) вам будет немного сложнее, т. к. здесь необходимо делать более точные расчеты:

Стропильная система четырехскатной крыши отличается тем, что здесь устанавливаются стропила, которые направлены к углам стен – диагональные. И даже больше: на такие доски опираются другие стропила скатов. Из-за этого накосные (другое название «диагональные») стропила несут нагрузку в полтора раза больше, чем обычные, и длина их тоже превышает стандартную длину досок.

Чаще всего такие стропила делают спаренными:

Стропила для необычных форм крыши: сложное проектирование

У скатных и плоских крыш – стандартные правила изготовления стропил, расчет нагрузок и конструкции. Но совсем другой подход в строительстве пристроек, беседок и других хозяйственных объектов. Здесь далеко не всегда крыша должна быть чем-то вроде миниатюрной копии большой и настоящей. Наоборот, важно все продумать, чтобы вложиться в бюджет и правильно сочетать маленькую конструкцию с большой.

Например, как вариант, для устройства крыши пристройки к дому изготавливаются особые удлиненные стропила:

Продемонстрированные стропила не создают точечных нагрузок на край крыши (как это часто, к сожалению, встречается в практике частного строительства), и в итоге крыша не кренится с годами в одну сторону. Здесь нагрузка, благодаря необычной длине стропил, распределяется равномерно, с меньшим давлением и по всем скату. Да и выглядит такая конструкция более грамотной и профессиональной.

А вот такие стропила делают для круглых крыш небольших домов, хозпостроек и беседок:

И, наконец, в отдельных случаях часть стропил и вовсе не играет никакой функциональной роли во всей конструкции – только декоративную. Изготовление их занимает немало времени, зато делать расчет на прочность вообще не нужно. И посмотрите, как всего одна дополнительная доска в стропильной системе совершенно меняет весь вид крыши:

Гнутые доски для стропил стрельчатой крыши

И, наконец, если вам нравятся необычные и модные крыши со стрельчатой формой, то знайте: все это тоже реально воплотить в жизнь. Такие доски действительно изготавливают: распаривают до 100 градусов в заводских условиях, и, при повышенной влажности, придав эластичность, гнут по специальному шаблону. Только после этого их склеивает и высушивают в специальных камерах.

Еще, дополнительно, по линии сгиба таких брусьев делают специальные пропилы, что тоже доставляет своих сложностей, и потому такая стропильная система обойдется дороже. И если говорить о частном строительстве, весь этот технологический этап вам провернуть будет сложно. Но возможность такая есть.

А с конструкцией и параметрами стропил мы разобрались, а теперь перейдем к самому сложному шагу – расчету суммы всех нагрузок, которые воздействуют на такие крыши. Благодаря ответу на такие вопросы вы сможете рассчитать не только длину стропил, но и их сечение, которое будет надежным.

Итак, отталкиваться нужно будет от того, в какой именно местности вы проживаете. Ведь именно от этого и зависит доска для стропил: размеры подбираются так, чтобы крыша сохраняла максимальную целостность и при этом успешно противостояла как статическим, так и динамическим нагрузкам.

Вот вся совокупность нагрузок, которые вам придется учитывать при проектировании стропильной системы и ее параметров:

Что такое предельные состояния крыши?

А теперь – подробнее. Для того, чтобы точно определить, какое сечение стропил необходимо для устройства крыши, сначала нужно произвести расчет сумы всех-всех возможных нагрузок. Этот расчет делают по так называемому методу «предельных состояний», когда конструкция крыши теряет свою способность сопротивляться внешним воздействием ветра, большому количеству снега или получает при этом значительную деформацию.

Когда это происходит? Когда у конструкции крыши уже исчерпана несущая способность, устойчивость и выносливость. Т.е. это тот самый момент, когда снега на крыше так много, что стропильная система не выдерживает его и ломается, или конструкция крыши такова, что сильный ветер способен в итоге ее сорвать. Причем здесь учитывать нужно одновременно данные как статических, так и динамических нагрузок:

• когда снег, утепление и кровельное покрытие давят на крышу, это – статическая нагрузка;
• ветер и другие воздействия, которые вызывают раскрытие узлов крыши или прогиб стропил – это динамические нагрузки.

Если крыша не справится со всем этим по отдельности или в совокупности, то это приведет к негативным последствиям. Кроме того, опасно само по себе, когда у стропил возникают трещины, прогибы и другие поначалу не заметные проблемы, которые плохо сказываются на несущих способностях конструкции. Очень важно не допустить всего этого.

Как узнать типичные нагрузки определенной местности?

Для того, чтобы дотошно рассчитать давление на крышу, у нас есть отдельная статья. Вам нужно будет просто посмотреть по карте вашей местности среднестатистические ветровые и снеговые нагрузки, по ним определить минимальную толщину сечения стропил и их минимальный шаг расположения вдоль ската:

У вас есть два пути работы со всеми этими данными:

• Способ №1. Рассчитать все до миллиметра при помощи специальных формул, онлайн-калькулятора или ума нанятого специалиста по крышам.
• Способ №2. Ориентироваться на традиции строительства в конкретном регионе и сделать самые простые подсчеты с запасом.

Дело в том, что неспроста в каждой стране дома между собой похожи. Например, в самых снежных регионах России издавна строят высокие острые крыши, а в особо ветренных – больше пологие. Если стандартная высота снежного покрова в вашей местности выше средней по стране, тогда либо вам лучше построить крышу с крутыми скатами, либо делать стропила в два раза толще и прочнее, чтобы они смогли выдержать всю необходимую нагрузку. Поэтому, если вы хотите приобрести доски для стропил со стандартными значениями, организуйте такой же угол наклона крыши, как у соседей – вот и вся хитрость.

Итак, если вы знаете, какая примерно будет действовать нагрузка на крышу в процессе ее службы, то узнаете и ту, что будет воздействовать на каждое отдельное стропило. Как? Просто делите нагрузку на их количество, и здесь важно знать, справятся ли сами стропила с возложенной на них ответственностью. А это, в свою очередь, тоже можно выяснить.

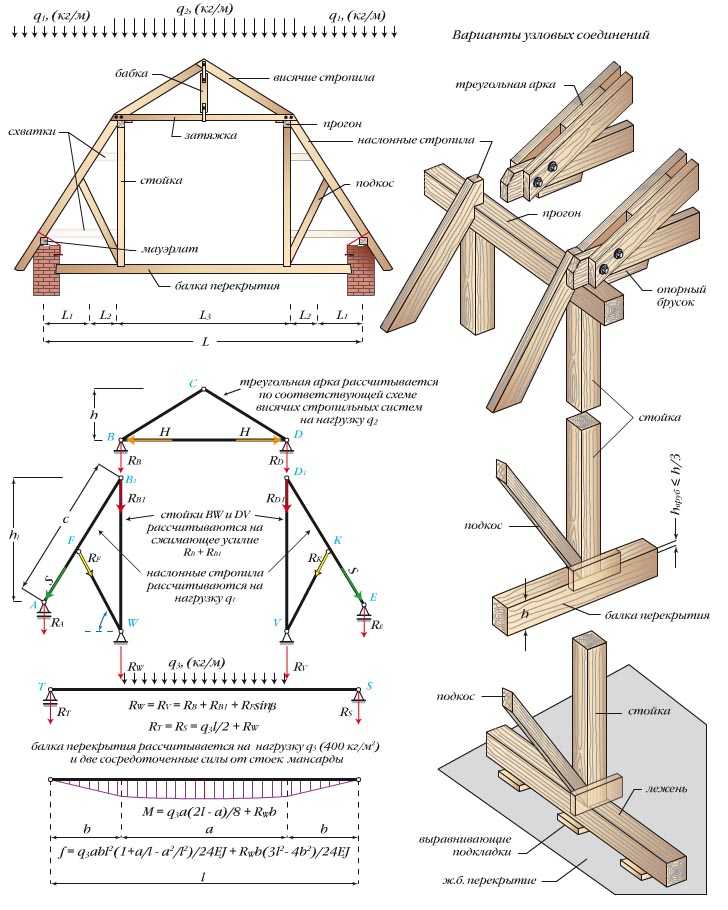

Абсолютно на каждое стропило воздействуют самые разные физические силы. И чем больше стропил на каждом промежутке – тем легче каждому из них по отдельности, и наоборот. Но ведь сплошные ряды ставить смысла нет, а поэтому рациональнее все рассчитать и подстраховаться.

Напряженные состояния у стропил из разной древесины

Как именно сработает во время эксплуатации стропило на изгиб и растяжение, зависит не только от его толщины, но и из какого материала оно изготовлено. А именно – из какого сорта, породы и влажности древесины. Разобраться в этом вам помогут такие таблицы данных:

Вот некоторые особенности подходящих для стропил пород дерева:

• Лиственные породы деревьев обладают меньшей гибкостью, по сравнению с сосновыми, и их свойства во всех направлениях отличаются. Поэтому доски из этой древесины реже используются конкретно для стропил. С другой стороны, у лиственницы настолько хорошие характеристики, что ее можно сравнить с дубом по долговечности.
• Сосна относительно недорогая, но обладает большим количеством сучков. С другой стороны, смолистое дерево всегда обеспечит высокую стойкость загниванию, а сосновый брус отлично подходит для обустройства стропильной системы благодаря своей легкости и прочности.
• Ель же идеально подходит для балок перекрытий и стропил. Причем сухая ель такая же прочная, как и сосна. Такая древесина отлично подойдет для тех участков, на которые идет вся нагрузка.
• Древесина из дуба более прочна и долговечна, и потому дороже, ведь для того, чтобы ее можно было использовать в строительство, его возраст должен быть около 120 лет! Тогда как у сосны – всего 30.
• Все остальные породы древесины использовать для изготовления стропил следует осторожно, внимательно изучая их свойства.

Итак, подведем итог: главное свойство древесины как материала – это прочность на прогиб. Но, если такого не достаточно, доски просто наращивают по длине. Кроме того, согласно СНиПам «Нагрузки и воздействия», нагрузка на все стропила бывает неравномерной, стропило слева может быть нагружена куда более, чем стропило справа, а поэтому всегда нужно перестраховываться и брать такие значения с запасом.

Выбор длины и сечения стропильных элементов

Все стропильные ноги изготавливаются одинаковой толщины и длины, в зависимости от шага стропил и нагрузки, которая на них будет действовать:

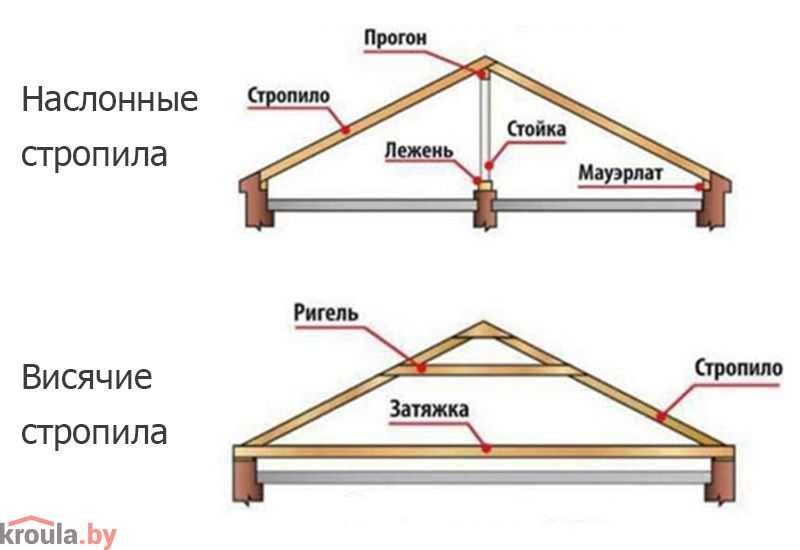

В разных формах крыши стропильные фермы крепятся по-своему, и наиболее популярны сегодня две основные конструкции: с висячими и наклонными стропилами.

• Наслонные стропила жестко связаны между собой, лежат в одной плоскости и имеют всего две точки опоры – это наружные стены. И стропила при этом опираются на мауэрлат или же верхний венец сруба.
• Висячие фермы, напротив, состоят из стропильных ног, которые работают на сжатие и изгиб, и под тяжестью конструкции происходит их распирание, которое передается на стену. Чтобы компенсировать эти силы, стропильные ноги необходимо стянуть затяжками – это горизонтальные балки, которые нужно будет закрепить в основании стропил или выше. Их тоже важно правильно рассчитать.

И длина стропил обоих вариантов стропильной системы зависит напрямую от угла наклона крыши:

И даже больше: зная высоту будущей крыши и ширину торца дома, вы сразу определите длину стропил, при помощи самых обычных формул из курса школьной геометрии.

Если вам приходится делать стропильные элементы более тонкими, чем необходимо, тогда их нужно укреплять подкосами, ригелями и стойками. Но, порой придать жесткости всей стропильной системе необходимо ввиду проекта самой постройки. Например, пролеты будут большими, или дом находится в местности с неблагополучными климатическими условиями. Для этой цели применяется комбинированная стропильная система из дерева и металла, где металл на берет на себя самые ответственные участки.

В таком случае естественная деформация древесины досок для стропил уже не сыграет свою негативную роль, и можно спокойно относится к выбору параметров. Металлические элементы в такой системе устанавливаются как самостоятельные стропила, так и в качестве элементов усиления стропильных ног. В итоге металлические вставки значительно увеличивает жесткость всей стропильной системы, хотя и усложняют при этом ее эксплуатацию.

Все дело в том, что конденсат любит оседать как раз на металле, и при контакте с деревянными частями вызывает их постепенное гниение. Вот почему в комбинированной системе доски для стропил предварительно обязательно обрабатывается влагозащитными средствами, и даже при необходимости применяется пленочная изоляция контакта дерева и металла. Кроме того, под такой крышей необходима грамотная вентиляция подкровельного пространства и постоянный контроль состояния деревянных стропил.

Конечно, чем проще стропильная система крыши, тем более ясны и понятны требования к параметрам всех ее элементов, тогда как со сложной крышей не всегда чувствует себя уверенно даже опытный специалист. Но главная задача и у новичка в этом деле, и у профессионала – добиться итогового качества всей конструкции!

Будьте в курсе!

Подпишитесь на новостную рассылку

Размер гребневой доски | Объяснение требований норм и правил – Тренажер по строительным нормам

для жилых построек можно найти в разделе R802.3 Международного жилищного кодекса 2018 года. В этом разделе будет указано, какого размера должна быть коньковая доска и для каких целей она служит.

Когда требуется коньковая балка?

Международный Жилищный Кодекс охватывает нормативные требования к каркасу крыши. Предписывающие требования включают использование коньковой доски для соединения стропил на коньке. Когда используется коньковая доска, сборка крыши требует установки непрерывных связей поперек конструкции, чтобы предотвратить воздействие нагрузки крыши на стены, на которые опираются стропила.

Этими стяжками могут быть сами потолочные балки, или, если потолочные балки не предусмотрены, необходимо установить стропильные стяжки. Когда сборка крыши не связана непрерывными связями на концах стропил, тогда требуется коньковая балка.

Коньковая балка не подпадает под предписывающие требования правил. Когда требуется коньковая балка, она должна быть спроектирована инженером, чтобы выдерживать нагрузки на крышу.

Стропила, связи и коньковая доска действуют как ферма, но когда связи сняты, коньковая доска не может нести нагрузку на крышу сама по себе, поскольку она не считается несущим элементом конструкции. При отсутствии стяжек поперек конструкции распор стропил от сборки крыши может сместить опорные стены, на которые опирается система крыши.

Вот почему потребуется коньковая балка, чтобы выдерживать нагрузки крыши и не смещать стены. Опять же, коньковая балка должна быть спроектирована инженером, чтобы убедиться, что ее размер достаточен для поддержки нагрузок, которые она будет нести.

Коньковая доска и коньковая балка

Часто коньковую доску путают с коньковой балкой, поэтому очень важно понимать разницу между ними, поскольку они могут звучать одинаково, но все же очень разные по назначению. обслуживать.

Обычно между стропилами в верхней части кровельной системы устанавливается коньковая доска в качестве основания для крепления гвоздями для соединения противоположных стропил и обеспечения элемента каркаса, на который могут опираться стропила.

Что касается коньковой балки, то она предназначена для восприятия нагрузок на крышу, включающих вес крыши и временную нагрузку, такую ​​как дождь или снег. Коньковая балка также должна быть достаточно прочной, чтобы выдерживать нагрузки, создаваемые стропилами, которые она несет, чтобы свести к минимуму прогиб.

Каков минимальный размер коньковой доски?

Когда используется коньковая доска, Раздел R802.3 требует, чтобы коньковая доска имела номинальную толщину не менее 1 дюйма и глубину не менее края среза стропила, который она обслуживает.

На приведенном ниже рисунке показано это:

Как видно на рисунке, глубина коньковой доски должна быть не меньше глубины среза стропила, а не только фактической глубины стропила. Это связано с тем, что из-за наклона стропила глубина выреза больше фактической глубины стропила.

Ограничения коньковой доски

Как мы упоминали ранее, когда непрерывные связи не предусмотрены, вместо коньковой доски следует использовать коньковую балку для несущей нагрузки на крышу, однако есть еще один вариант, который стоит упомянуть, когда конек потребуется балка.

Часто это можно пропустить, потому что оно находится в другом разделе, R802.4.4 . В этом разделе говорится об опорах стропил и упоминаются коньковые доски, так как на них опираются стропила.

В нем говорится, что для кровельных конструкций с уклоном крыши менее 3:12 (уклон 25 %) вместо коньковой доски необходимо использовать коньковую балку. Это связано с тем, что крыши с малым уклоном приводят к очень высоким нагрузкам на нижний конец стропил, что приводит к большому доверию стропил к опорным стенам.

В связи с этим нормы требуют, чтобы элемент, который поддерживает эти стропила, в данном случае коньковая доска, был спроектирован как балка, чтобы противодействовать большим нагрузкам, приложенным к нижнему концу стропила, и адекватно поддерживать крышу в сборе. Как и раньше, коньковую балку должен проектировать инженер.

Таким образом, предписывающие положения для коньковых досок применяются к кровельным конструкциям с минимальным уклоном 3:12 (уклон 25 %), где кровельная конструкция связана поперек конструкции непрерывными стропильными связями или потолочными балками.

Чтобы узнать больше о требованиях к коньковой доске, обязательно ознакомьтесь с разделом R802. 3 Международного жилищного кодекса (IRC) 2018 года .

* Справочный источник – Международный жилой кодекс 2018 г. – [Купить на Амазоне]

Маркированный размер коньковой доски, коньковая доска и коньковая балка

Что нужно знать

Говоря простым языком, конек крыши — это самая высокая точка, в которой сходятся две разные плоскости крыши. Если вам нужен более технический термин, конек крыши определяется Национальной ассоциацией кровельных подрядчиков как самая высокая точка крыши, обозначенная горизонтальной линией, на которой пересекаются две области крыши. Таким образом, конек крыши является самой высокой точкой крыши, но конек также является балкой или доской, которая используется для построения конька.

Коньковые балки и доски

При традиционном каркасе дома, который также называют каркасом из стержней, стандартный каркас крыши состоит из различных пар наклонных кровельных стропил, которые сходятся на верхних концах конькового бруса или коньковой доски. Верхний конец стропила обрезается под наклоном, чтобы он стыковался заподлицо с поперечной стороной конькового бруса или доски, а затем конек помещается между обоими стропилами.

Стропила крыши затем прибиваются к коньку гвоздями или крепятся к коньку с помощью металлических соединителей, специально предназначенных для каркаса. Это позволяет коньковой доске или балке обеспечить структурное соединение, добавляет боковую устойчивость и создает прочный стержень для вершины крыши. Нижняя часть стропил будет связана горизонтальной доской (лагой), которая будет формировать чердачное перекрытие. Конек, стропила и балки образуют треугольную сборку, которая обеспечивает значительную прочность конструкции с открытой средней зоной, создавая пространство для чердака.

Обычно коньковые доски или балки изготавливаются из пиломатериалов размером 1×8 или больше. Выражения коньковая балка или коньковая доска могут использоваться вместо друг друга в строительной отрасли.

Деревянный каркас Коньковые балки

Деревянный каркас считается традиционным типом каркаса, в котором используются тяжелые бревна, а не пиломатериалы стандартных размеров. Деревянные кровельные рамы имеют коньковые балки и стропила — точно так же, как каркас из стержней — хотя конек представляет собой большую конструкционную балку, в которую будут помещены кровельные стропила после того, как в балке будут вырезаны пазы или они будут располагаться сверху. Конструкция позволяет балке нести большую нагрузку, чем доска на крыше с каркасом из палочек. При деревянном каркасе коньки называются коньковыми балками, а не коньковыми досками.

A Hipper Ridge

Двускатная крыша считается классическим видом крыши для дома. Этот стиль крыши дома состоит из 2 плоскостей крыши, а также треугольных пристроек на обоих концах, которые называются двускатными стенами. Другой вид двускатной крыши известен как вальмовая крыша. Этот тип кровли имеет нулевые фронтонные стены. Вместо этого вальмовая крыша имеет дополнительную плоскость крыши на конце каждого самого внутреннего горизонтального гребня. В дополнение к этому, этот стиль крыши также имеет наклонные пики или гребни, где встречаются соседние плоскости, что создается вальмовым стропилом.
