Из какого кирпича делать цоколь: Кирпич для цоколя — клинкерный, керамический или силикатный. Как выбрать?

Кирпич фундаментный: виды, размеры, какой лучше

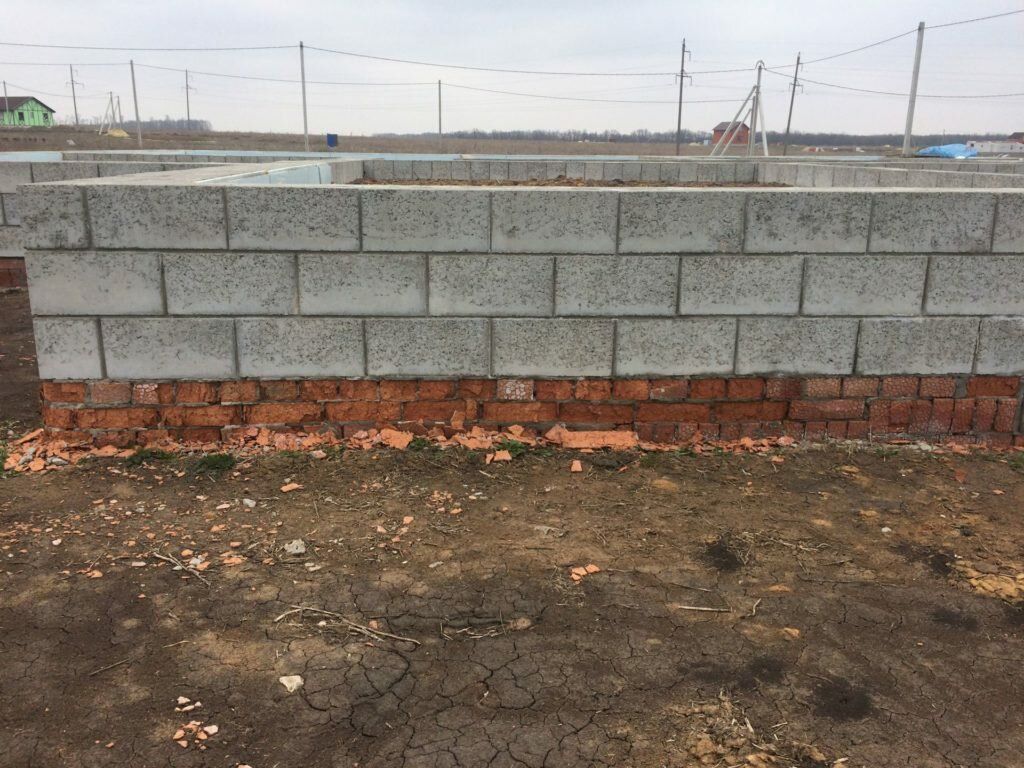

Дом на кирпичном фундаменте
Использовать кирпич для фундамента начали давно, но постепенно появлялись более совершенные материалы, которые снижали популярность кирпича, как строительного сырья. Из-за увеличения количества спроса срочно требовались недорогие, прочные и быстрые в сборке здания виды. Так появились дома хрущевской постройки и современные монолитные здания. Когда сектор частных домов и дач стал увеличиваться, про строительство из кирпича вспомнили, так как данные сооружения строят не по типовым планам, из-за чего стоимость производства бетонных конструкций увеличивается в несколько раз.

Как правильно выбрать кирпичи

Несмотря на сложность в транспортировке и затратность по времени на правильную укладку фундаментального кирпича, у него есть масса преимуществ перед бетонными стенами. Такой строительный материал становится всё востребование, и уже часть многоквартирных домов строят из кирпича. При строительстве фундамента или цоколя из красного кирпича, надо знать, какие виды бывают, и в каких ситуациях использовать кирпичи. Чем лучше подобран кирпич, тем дольше простоит сооружение, пережив своих собратьев, построенных из современных материалов.

Виды кирпича:

1. Специальные кирпичи, из которых строятся камины, дымоходы, а также места требующие огнеупорности.
2. Лицевой или декоративный кирпич, используемый в отделочных работах, отличается от обычного кирпича лёгкостью, и способностью сохранять тепло.
3. Рядовой красный кирпич, производится для постройки домов, имеет две разновидности, пустотелую, которую используют для внутренних стен, а также полнотелую используемую для внешних несущих стен и фундамента.

В зависимости от материала, из которого они изготовлены, кирпичи делятся на керамические и силикатные. Силикатный кирпич не подходит для фундаментных работ, из-за того что сильнее впитывает влагу.

Какие кирпичи рекомендуется использовать для кладки цоколя

Требования к цокольным конструкциям прописаны в СНиП II-22-81. В них указывается, что использование камней и блоков из ячеистого бетона, керамического или иного кирпича сухой технологии изготовления не допускается. Это значит, что утверждение некоторых «знатоков» строительства о том, что для цоколей нельзя применять пустотелые кирпичи необоснованно. Перечисленные в строительных нормах и правилах виды строительных материалов непригодны для цоколей по одной общей причине – они крайне негативно реагируют на повышенную влажность. В таких условиях эксплуатации происходит значительная потеря несущих характеристик и ускоренное разрушение.

Виды кирпича

СНиП II-22-81. «Каменные и армокаменные конструкции». Файл для скачивания

СНиП II-22-81

Ко всем иным видам кирпичей главное требование – показатели прочности на сжатие и изгиб. Современные производители освоили самые передовые технологии, позволяющие получать очень прочные пустотелые кирпичи, марка М 150 и более, из них строят несущие стены двухэтажных и боле зданий.

Кирпич М 150

Почему такой материал нельзя использовать для цоколя одноэтажных кирпичных или деревянных зданий? Если нагрузка позволяет, смело применяйте их для цоколя.

Одинарный кирпич М 150

Еще один нюанс. При выборе кирпичей нужно учитывать, что чем больше площадь цоколя, тем значительнее усилия он держит. Исходя из общей нагрузки подбирается материал изготовления и линейные размеры. Что касается теплосберегающих характеристик, то к цоколю нормативных требований не существует.

Что в итоге?

Нельзя ставить цоколь, не зная общего веса дома, высоты снежного покрова, сейсмических характеристик местности и прочих факторов, оказывающих влияние на фундамент и цоколь.

Проект дома готовится только после геологической разведки

От максимальной нагрузки рассчитываются параметры прочности кирпича и размеры цоколя. На практике для цоколя редко применяется кирпич марки ниже М 100, но это необязательное условие. Два кирпича М 50 выдерживают почти такую же нагрузку, как и один М 100, только распределять ее надо по всей поверхности кладки. В проекте закладывается коэффициент запаса прочности, за счет которого компенсируются незначительные отклонения от нормативных требований. А отклонения всегда бывают во время кладки любой архитектурной конструкции.

Виды кирпича

Помните, что класть цоколь «на глазок» – очень рискованное дело. Кстати, все жилые помещения обязательно должны иметь проект, в противном случае их невозможно сдать в эксплуатацию. А без акта не подключаются инженерные сети, не дается прописка, такие здания нельзя продавать, дарить или завещать по наследству. Юридически их просто не существует.

Цена на кирпич

Кирпич

Преимущества керамического кирпича

Красный полнотелый кирпич выбирают, потому что он отвечает многим требованиям, предъявленным к строительству фундамента частного дома.

Главные его преимущества состоят в том что он:

1. Дешевле своих собратьев, стойкий к деформациям: изгиб и разрыв.
2. Лучше чем бетон и силикатные кирпичи переносит перепады температур.
3. Позволяет выполнять фундамент любой ширины и конфигурации.
4. Легок в монтаже.
5. При правильно изготовленном растворе и хорошей технике укладки имеет высокую прочность.

Все преимущества дополняются рядом недостатков:

1. Впитывать воду, из-за чего в подвальных помещениях появляется сырость и грибок, поэтому такой фундамент нуждается в гидроизоляции для продления срока службы.
2. Согласно ГОСТ 530–2012, полнотелый кирпич в зависимости от плотности является «условно-эффективным» и «малоэффективным» теплоизолирующим средством. У пустотелого вида теплопроводность начинается от 0,47, у полнотелого – от 0,43 и выше.
3. Для сохранения тепла в доме и подвале требуется сделать теплоизоляцию фундамента специальными материалами с наружной стороны.

Особенности цоколя частного дома

Когда перед нами встает задача по постройке дома, то нужно подумать не только о том, из чего подразумевается собирать конструкции его фундамента, но также и о цоколе дома.

Цоколь дома – это часть стены, что располагается между конструкциями фундамента и несущими стенами помещений. Цоколь может быть частично заглублен. Его верхняя часть всегда выступает над землей примерно на метр-полтора.

Стандартный цоколь делают из бетона. Он, по сути, является продолжением фундамента. Однако фундамент возводят исключительно из бетона, а вот цоколь не всегда. Иногда разумно строить цоколь из кирпича.

Кирпичный цоколь проще возводить своими руками. На постройку уйдет столько же, если не меньше времени. А результат вас точно порадует.

Кирпичная кладка цоколя также дает несколько преимуществ. Стоит понимать, что помимо фундамента, у дома, скорее всего, будет и подвал. Альтернативой подвалу является цокольный этаж. Сделать цокольный этаж при наличии правильно подобранного фундамента довольно просто.

Цоколь из кирпича же, как показывает практика, теплее стен фундамента. Размер кладки кирпича на цоколь редко превышает размер бетонной стены, в то время как разница в теплопроводности у них довольно внушительная.

Кирпич обладает лучшей теплопроводностью, легче отделывается и утепляется. На него проще и быстрее монтируется гидроизоляция. Вот почему использовать цоколь из кирпича будет разумным решением.

Влияние внешних факторов

Рассматривая кирпичный цоколь дома, нужно также рассмотреть те вызовы, которые перед ним стоят.

Почему многие считают, что возле земли и непосредственно в ней лучше строить бетонные конструкции? Потому что бетон не подвержен сильному влиянию внешних воздействий.

Влага, микробы, плесень, сырость, химически несоответствующий норме состав грунта, для бетона от всех перечисленных факторов нет большого вреда. Гидроизоляция ему если и нужна, то элементарная, для полноценной защиты достаточно использовать даже простейшие защитные пленки.

С кирпичом ситуация обстоит иначе. В отличие от бетона, он внешним факторам и атмосферным воздействиям подвержен намного сильнее.

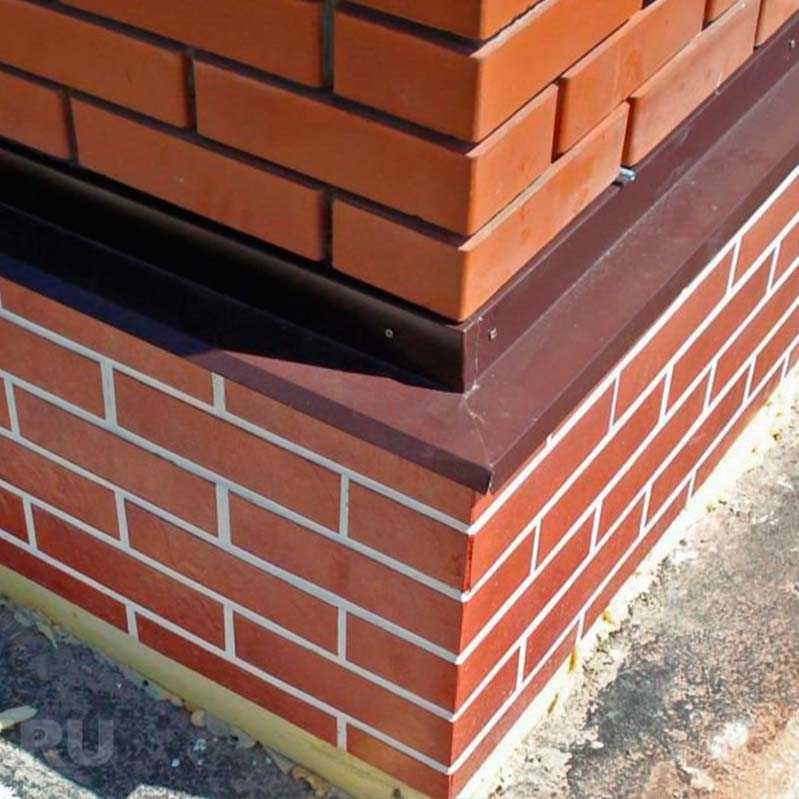

Цоколь отделанный клинкерным кирпичом

Из основных опасных тенденций отметим:

• избыточную влагу и сырость;
• промерзание;
• тепловые характеристики.

Самый важный момент – влага. Кирпич, если не осуществлена его качественная гидроизоляция, рано или поздно при контакте с влагой начнет разрушаться. Сначала реакции на воду нет, но постепенно состав кирпича набирает влагу. День за днем она подтачивает его структуру на молекулярном уровне, делая материал мягким и податливым.

Характеристики фундамента

Столбчатый фундамент – это кирпичные столбы, устанавливаемые по углам здания, в местах пересечения стен, с интервалом не больше 2 м, технология укладки исключает наличие подвала или цоколя. Используется для лёгких домов, на грунтах подверженных пучению, требует установку ростверка (распределяющих нагрузки балок).

Ленточный фундамент, представляет собой полосу из кирпича, проходящую по периметру всего дома, и под всеми стенами. Под несущими стенами ленточный фундамент закладывают большей ширины, чем под перегородками. В зависимости от наличия в планах подвала или цоколя, а также устойчивости грунта, бывают незаглубленными, малозаглубленными и заглублёнными.

Геотекстиль и гидроизоляция укладывается под фундамент. На фундамент размещается гидро- и теплоизоляция.

Пошаговая инструкция кладки цоколя

Шаг 1. Подсчитайте необходимое количество в зависимости от ширины и высоты кладки. Данные о примерном количестве берите из таблицы.

Сколько надо кирпича на 1 м3 цоколя.

Если вы работаете с кирпичами нестандартных размеров, то придется самостоятельно подсчитать объем цоколя и разделить его на объем одного кирпича. Ничего сложного расчеты не представляют, описывать их нет надобности.

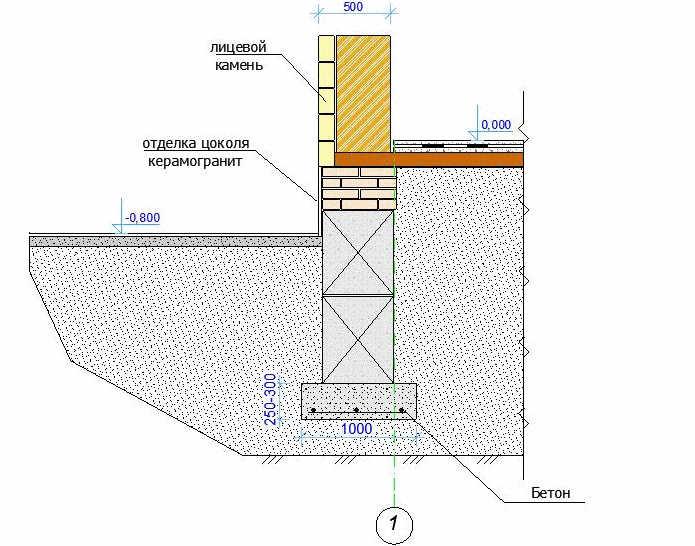

Цоколь фундамента

Шаг 2. Проверьте горизонтальность ленты фундамента. Если фундамент делали ответственные строители, то отклонение от горизонтали по углам строения не будет превышать двух сантиметров, такой разброс легко устраняется без дополнительных операций во время подготовки основания первого ряда цоколя. Проверять горизонтальность фундамента нужно при помощи водяного или лазерного уровня. Обнаружились значительные отклонения? Придется ленту ровнять.

1. Закрепите по углам фундамента ровные рейки в вертикальном положении. Размеры произвольные, длинные брать не надо.
2. Отбейте на одной из них горизонталь, перенесите значение горизонтали на вторую рейку.
3. Натяните по меткам веревку, не допускайте провисания. Замерьте расстояние между веревкой и плоскостью фундамента по всей длине ленты. Таким образом вы сможете оценить примерный объем работ и подсчитать количество материалов.
4. Если неровности превышают 2 сантиметра, придется готовить бетонную смесь, разброс меньше – можно пользоваться обыкновенный цементно-песчаным раствором. Одно условия – во время изготовления материала увеличьте количество цемента, его должно быть не менее трех частей на одну часть песка.
5. Готовый раствор выкладывайте на поверхность фундаментной ленты и выравнивайте по натянутой веревке. Работы можно делать на глаз, в дальнейшем кирпичи цоколя будут устанавливаться по уровню и все огрехи ликвидируются.
6. Для застывания понадобится не менее двух недель. Если погода очень жаркая и сухая, то раствор нужно обильно смачивать водой не менее трех раз в сутки.

Не спешите сразу приступать к кладке цоколя, строго придерживайтесь рекомендованной технологии.

Шаг 3. На ровную ленту положите два слоя рубероида для гидроизоляции кирпичей. Это очень важно, без гидроизоляции цоколь быстро разрушится.

Изоляция рубероидом

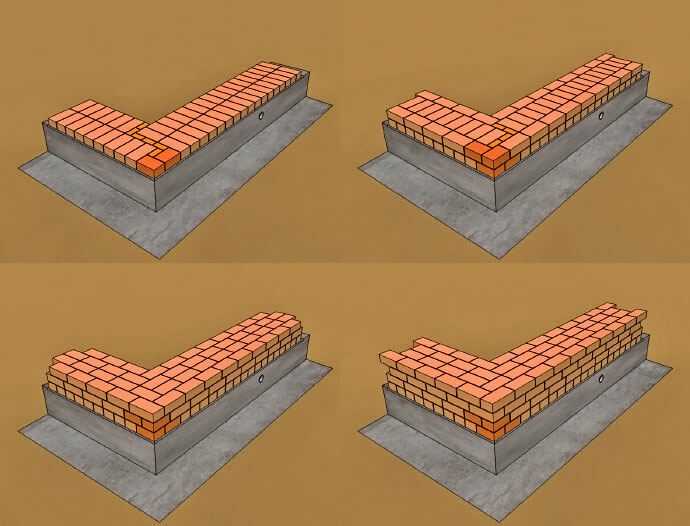

Шаг 4. Начинать кладку нужно с кладки двух углов. Технология зависит от того, сколько кирпичей в ряду по ширине. Класть углы можно из одного, полтора, двух, двух с половиной и трех кирпичей. Если у вас нет опыта производства таких работ, то попрактикуйтесь. Сначала складывайте кирпичи без раствора, потом работайте с раствором. Движения должны стать автоматическими, во время тренировки постоянно пользуйтесь контролирующими инструментами. Обязательно делайте перевязку, чередуйте ложковые и тычковые ряды. Появился опыт – кладите углы непосредственно на фундаментной ленте. Высота углов 5–7 кирпичей. Для начала высоты достаточно, так легче контролировать правильность кладки и своевременно исправлять возможные отклонения положения цоколя.

Цепная система перевязки при кладке цоколя

Шаг 5. На высоте первого ряда каждого угла вбейте гвоздики, натяните веревку. Следите, чтобы веревка лежала точно на гранях кирпичей. На этом подготовительные работы по кладке углов цоколя завершены, начинайте работать над прямыми участками.

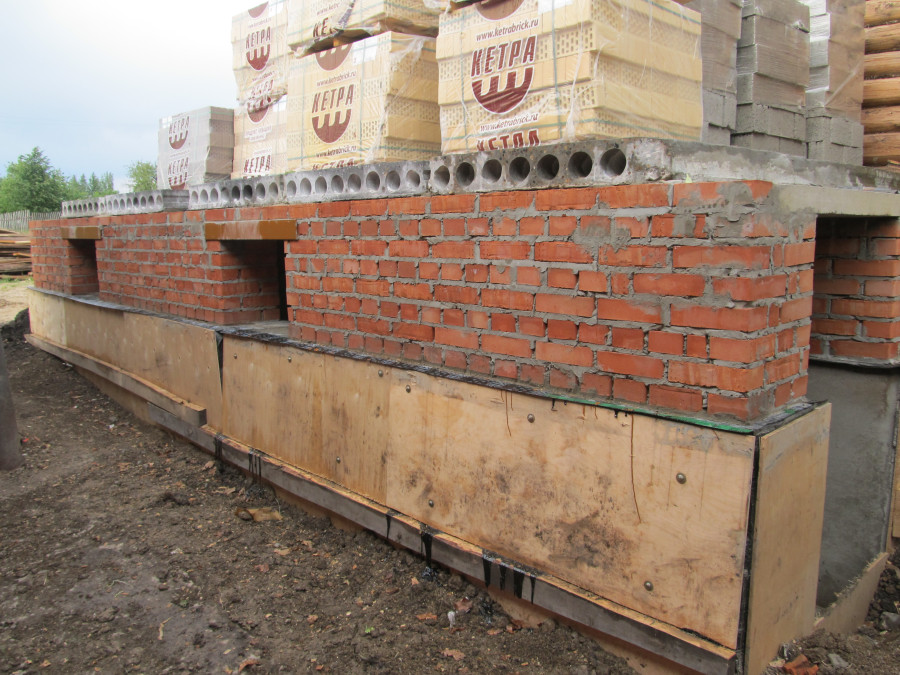

Кирпичная кладка цоколя

Кладка цоколя из кирпича

Кладка цоколя

Выложенный по уровню кирпич цокольного ряда

Далее работы на цоколе ничем не отличаются от работ со стеной, постоянно делается перевязка рядов. Если вы применяете для внешних поверхностей клинкерные кирпичи, то используйте их только с видимой стороны.

Условия покупки качественного кирпича

После того как определились с типом фундамента, закупаются материалы. При покупке кирпича надо обращать внимание на ряд нюансов, из-за которых фундамент может получиться непрочным.

Для того чтобы обезопасить себя, выбираем кирпичи согласно ГОСТ 530–2012:

• покупать марки кирпичей начиная от М100 и выше;
• не допускается присутствие трещин;
• вспученные места на больше 1% вертикальных граней, считается браком;
• отбитые углы, или рёбра длиной больше 1,5 см, считаются браком;
• кирпичи не должны раскрашиваться, шелушится или отслаиваться тонкими пластинами;
• в поставляемой партии неполномерными могут быть только меньше чем 5% изделий;
• чёрная сердцевина, или контактные пятна появляются в процессе обжига, и не влияют на эксплуатационные качества;
• стандартные размеры красного кирпича должны быть 25x12x6,5 см (ДхШхТ), с предельными отклонениям на одном кирпиче ±0,04х0,03х0,02 см;
• на нелицевой стороне качественного кирпича всегда есть товарный знак или название изготовителя, в одной упаковке должно быть не менее 20% помеченных кирпичей.

Виды кирпичного материала

Для строительства цокольной части лучше всего использовать один из материалов, приведенных ниже.

Клинкерный кирпич

Он изготовлен из особого вида глины, обожженной в печах од высоким температурным режимом. Данный вид стройматериала считается дорогостоящим, смотрится привлекательно и обладает хорошей прочностью – от трехсот килограмм на сантиметр квадратный. Влагопоглощение кирпича не менее шести процентов, морозоустойчивость – не менее ста циклов.

Кроме того, клинкерный материал известен хорошими шумоизоляционными свойствами, создает отличную защищенность для верхней части фундаментного основания. Если правильно выложить цоколь из этого кирпича на фундамент, эксплуатационный период его достигает ста лет.

Кислотоупорный кирпич

Этот каменный материал считается «вечным». Для его изготовления применяется глина с отличным уровнем пластичности и значением устойчивости к воспламенению. В себе она содержит кремнезем, оксиды металлов и глинозем. После процедуры обжига материал становится желтого оттенка.

Кирпич производится в нескольких вариантах – прямом, торцевом двухстороннем и ребровом. Он отличается небольшим уровнем влагопоглощения, почти не промокает, из-за чего его считают удачным вариантом для обустройства цокольной части.

Керамический красный кирпич

Материал универсальный, известен в строительной сфере давно. Изготавливается под воздействием высокой температуры с последующей сушкой в специальных камерах.

Красный кирпич получил популярность из-за своей прочности и длительного эксплуатационного периода.

Строительство столбчатого фундамента

Столбчатый фундамент бывает малозаглубленным (на глубину от 40 до 70 см) и хорошо загубленным, который опускается ниже уровня промерзания на 30–50 см. При строительстве одноэтажных зданий квадратные столбы выбирают с размером ребра – 38 см, прямоугольные столбы используют с рёбрами размером 38*51 см. Для двухэтажных зданий минимальный размер ребра 51 см, и часто, для увеличения прочности используют бетонные сердечники в столбах.

После нанесения на грунт разметки, копаются ямы глубиной на 20 см больше чем высота подземной части столба. Ширина ямы должна быть удобной для проведения кладочных работ. Прежде чем начнётся кладка, на дно сначала засыпают и утрамбовывают, песок, а потом щебень, сверху кладут гидроизоляцию, и только после этого приступают к кладке. Кирпичи должны идти в шахматном порядке, и каждый ряд не должен отклоняться по вертикали и горизонтали более чем на 2%. Готовые столбы должны подниматься над уровнем грунта минимум на 20 см.

Строительство ленточного фундамента

При постройке фундамента с подвальными помещениями к высоте стен надо добавить высоту напольной кладки, или бетонной плиты.

В подготовленную траншею утрамбовывают песок и щебень, прокладывают геотекстиль и гидроизоляцию. После завершения кладки, стены которые в будущем будут контактировать с землёй, надо гидроизолировать, а для подвальных помещений советуют использовать теплоизоляцию.

Какие ошибки возникают при строительстве фундамента, расскажут строители на видео: Кирпич является идеальным строительным материалом для фундаментов, возводимых на устойчивых почвах. Все его недостатки легко компенсируются возможностью быстрого и дешёвого создания основания собственного дома.

Кладка цоколя из кирпича своими руками: строим по всем правилам

Домой / Фундамент и цоколь / Как выполняется кладка цоколя из кирпича своими руками

Анна 25.05.2016 Фундамент и цоколь Оставить комментарий 5,811 Просмотры

Когда речь идёт о малоэтажном строительстве, цоколь из кирпича является, пожалуй, наилучшим решением. Во-первых, кладку проще выполнить своими руками, чем, к примеру, осуществить бетонирование. Во-вторых, при использовании лицевого кирпича, отпадает необходимость отделки наземной части фундамента – а это тоже и время, и деньги.

Конечно, у новичков возникает масса вопросов: «Какой кирпич лучше для цоколя, сколько его потребуется, какой в конечном итоге окажется цена конструкции?». Что ж, давайте вместе разбираться, как сделать эту работу так, чтобы получилось красиво и без досадных ошибок.

Особенности возведения кирпичных цоколей

Прежде всего, уточним, что же такое цоколь. Данным термином обозначается наземная часть фундаментных стен.

Кирпич, как конструктивный материал, может использоваться для их возведения по всей высоте. Строительные нормы это разрешают – при условии, конечно, что при этом будет использоваться только керамический вариант.

• В таком случае, фундаментные стены, которые могут «по совместительству» оказаться и стенами подвала, возводятся из кирпича, начиная от подошвы и заканчивая верхушкой цоколя. Она может возвышаться над землёй от 20 до 90 см – редко когда бывает больше. Если в наземной части, как и в заглублённой, использовался рядовой кирпич, то наружные поверхности кладки потом штукатурят, обшивают панелями, либо, как на фото снизу, облицовывают керамической плиткой.

• Но всё же чаще ленточный фундамент делают монолитным бетонным, выводя его вровень с поверхностью грунта. В таком случае, цокольную часть стены выкладывают из кирпича, чаще облицовочного – ведь он нисколько не уступает по прочности рядовым изделиям, а эстетика совсем другая. Кстати, марка кирпича для цоколя не должна быть меньше М75.
• Если для возведения фундамента разрешается использовать только глиняный кирпич, то его в цокольной части можно применять так же силикатный и гиперпрессованный — только их марка должна быть уже не меньше М100. Толщина стенок несущего цоколя подбирается, исходя из конструктивных особенностей здания.

Если стены дома возводятся из кирпича или бетона, то фундаменты и цоколи кладут не меньше, чем в полтора кирпича (38 см). Под брусовое или каркасное строение, бывает достаточно толщины в один кирпич (25 см).

Если же цоколь ненесущий, а декоративный, который обычно устраивается на свайных фундаментах, то толщина стенки может быть минимальной — в полкирпича (12 см). Предложенная нами далее инструкция на тему: «Кладка цоколя из кирпича: как правильно» — будет касаться возведения несущей конструкции.

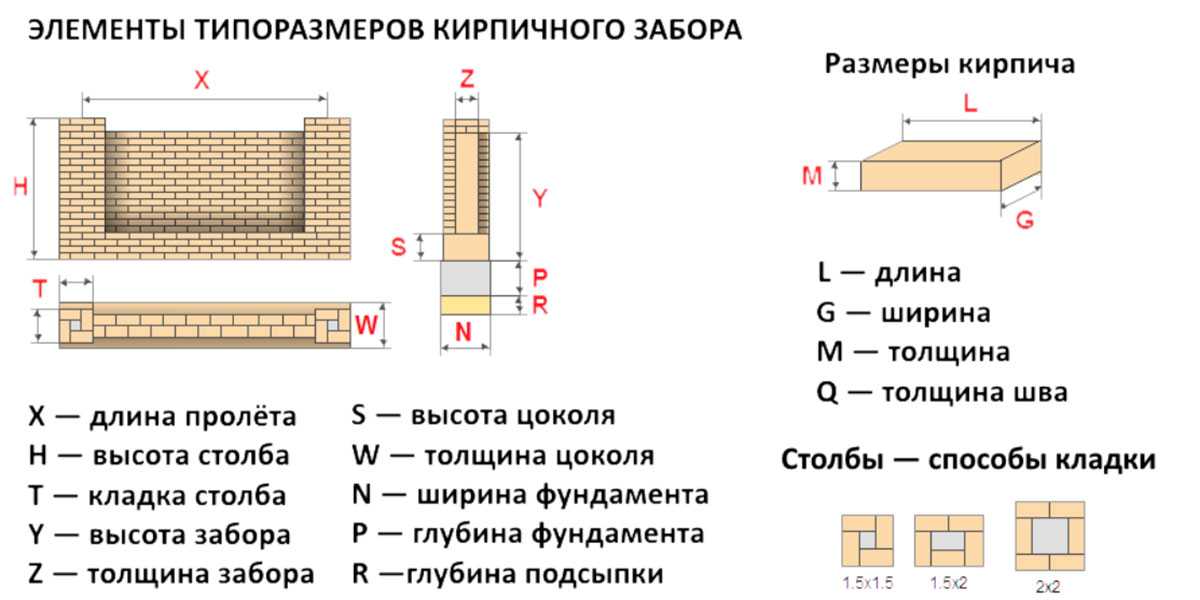

Раскладка кирпича

Независимо от того, профессиональная это работа, или самостоятельная, выполняться она должна в соответствии с существующими нормами. Конечно, отдельного СНиП по кирпичной кладке цоколя не существует – требования к кладке из всех видов кирпича, блоков и камня, сформулированы в одном документе.

• Это нормы и правила под номером 3.03.01*87, где один из разделов этого документа посвящён каменным конструкциям, к числу которых относятся и кирпичные стены. Там можно найти все необходимые рекомендации — свою информацию мы излагаем так же в соответствии с ними.

Важно! Ещё на этапе проектирования дома, длина и толщина стен должна определяться с таким условием, чтобы можно было укладывать целые кирпичи, а не резать их в каждом ряду. Длину стены определяют по формуле, где сумма длины кирпича и толщины вертикального шва, умножается на количество кирпичей в ряду. Из цифры, получившейся в итоге, минусуется один шов.

• Длина цоколя определяется уже после того, как определена длина стены дома. Тут многое зависит от конструктивного варианта цоколя и его отделки. Если цоколь будет выкладываться из клинкерного кирпича, или облицовываться декоративным кирпичом в процессе возведения, то его толщина обычно соответствует толщине стен дома.
• В случае, когда хозяин предпочитает, к примеру, обшить цоколь сайдинговыми панелями, под отделку необходимо оставить место. Тогда цоколь будет западающим, а разница между его вертикальной плоскостью и стеной будет составлять четверть длины кирпича (4 см).

Хотя, сделать западающий цоколь можно в любом случае – смотрится это очень красиво, и стенки фундамента защищены от попадания воды и без специально смонтированных отливов.

Возведение цокольной стенки

И вот, перед вами готовый фундамент, выведенный вровень с уровнем грунта. Что же дальше? А теперь, с помощью гидроуровня нужно определить и разметить горизонталь – так называемую, нулевую отметку.

Делается это на каждом углу фундамента дома. Между этими отметками может оказаться разница в несколько сантиметров, которую необходимо ликвидировать.

В такой ситуации, начинают кладку от того угла, где отметка равна нулю. Разница между отметками должна быть компенсирована под первым рядом кирпича. Выравнивание более низкого участка фундамента можно произвести с помощью раствора и утопленных в нём кирпичных обломков.

После того, как основание выведено на нулевую отметку, выполняется горизонтальная гидроизоляция цоколя из кирпича. И вот в чём она заключается.

На выровненную поверхность фундамента следует настелить — а ещё лучше, наклеить на битумную мастику, полосы рубероида. Произведя эту несложную операцию, можно приступать непосредственно к кладочным работам.

Раствор для кирпичных фундаментов

Для несущей стены очень важно не только подобрать нужную марку кирпича, но и использовать правильный раствор. При возведении кирпичных фундаментов, его марка так же должна соответствовать проектным нагрузкам, и не может быть ниже М50. Во всяком случае, для небольшого частного дома такой прочности вполне достаточно.

Итак:

• Проще всего, конечно, купить сухую кладочную смесь в мешках, и, делая по ходу работы небольшие замесы, не спеша выкладывать стенки. Но всё как всегда упирается в цены: если объём работ большой, хозяева чаще всего предпочитают замешивать раствор самостоятельно, так как это выходит гораздо дешевле. Правильный кладочный раствор состоит из цемента, неорганического пластификатора, в роли которого применяется известковое или глиняное тесто, и песка.

Внимание! Одна и та же марка раствора может быть получена при разном соотношении этих ингредиентов – всё зависит от марки применяемого цемента, и мы приведём ниже эти соотношения для объёмной дозировки раствора М50.

Итак:

• Как видите, чем ниже марка цемента, тем больший объём он занимает в растворе – то есть количество песка и пластифицирующей добавки уменьшается. В растворах, предназначенных для фундаментов, устраиваемых ниже отметки УГВ, глиняное или известковое тесто и вовсе отсутствует. Вода добавляется до достижения удобоукладываемой консистенции.
• Как правило, её объём не превышает 30% от общего количества смеси. Её качество тоже имеет огромное значение: из питьевого водопровода использовать воду можно, а вот из водоёмов нежелательно, так как вы не знаете, каков её состав. Там могут быть примеси, способные ухудшить качество раствора. Морская вода может применяться, но только если в раствор идёт глинозёмистый или портландцемент.

Готовить раствор нужно, тщательно отмеряя, и просеивая цемент и песок через сито. Фракция песка должна соответствовать толщине швов – для кирпичной кладки она не должна превышать 2,5 мм.

Очень важно, чтобы раствор был однородным, поэтому перемешиванию нужно уделить максимум внимания.

Нюансы кладки

Кладку начинают от угла, справа налево, укладывая кирпичи горизонтальными рядами на постель из раствора.

Перевязку выполняют в определённой последовательности, и существует немало разных способов:

• Самым простым и легко выполнимым для новичков вариантом, можно считать цепную перевязку, когда тычковые ряды чередуются с ложковыми. Такая кладка применима для всех видов кирпича. При такой системе перевязки, приходится использовать куски кирпичей размером в одну и три четверти.

• В многорядной кладке, укладывается пять рядов ложковых, и только шестой будет тычковым . Данный способ даёт значительную экономию времени, но если кладка ведётся лицевым кирпичом, смотреться на цоколе она не будет. Причина в том, что высоте наземной части фундамента получается всего-то 10-12 рядов кирпича, а то и меньше.
• Существует немало и других способов укладки кирпича, с помощью которых можно не просто выложить стенку, но и красиво её декорировать. Основные варианты вы можете видеть на картинке сверху. Расчёт рядов должен быть таким, чтобы кладка и начиналась, и заканчивалась тычковым рядом.

Важно:

• Толщина горизонтального шва кладки равна в среднем 12 мм, размер вертикальных швов варьируется в пределах 8-10 мм. Учитывая это, в одном метре высоты стены умещается 13 рядов обычного, или 10 полуторного кирпича. Если кирпичную стенку предполагается впоследствии оштукатурить, заполнять раствором швы на всю глубину кладки не нужно.

• Трудно, конечно, определять на глаз толщину каждого горизонтального шва, который должен быть одинаковым по всей длине ряда. Правильно сориентироваться помогают рейки с разметкой рядов: 65 мм кирпич + 12 мм шов, итого 77 мм. Называются они порядовками, и устанавливаются на каждом углу дома. Можно так же приобрести или изготовить самостоятельно вот такое приспособление для контроля швов, которое вы видите на картинке.
• Горизонтальность ряда проверяют по причальному шнуру, перемещаемому вверх по мере ведения кладки. Крепится он на гвоздях, забиваемых в швы между кирпичами. При ведении кладки возникает и немало других нюансов: кладка углов, обход проёмов, оформление выступающей части цоколя – и многое другое.

Думаем, что лучше один раз увидеть, как работают профессионалы, чем десять раз прочитать и ничего не понять. Так что, советуем ознакомиться с видео в этой статье, и надеемся, что у вас всё получится, как надо.

Поделиться

Tags гидроизоляция цоколя из кирпича какой кирпич лучше для цоколя кладка цоколя из кирпича своими руками снип по кирпичной кладке цоколя

Про Анна

Предыдущий Опирание деревянной балки на кирпичную стену: делаем правильно

Следующее Выбираем кирпич для облицовки печей и каминов

Проверьте также

Кирпич по праву считается универсальным строительным материалом. Продаётся он везде, работа с ним не требует …

Различные формы и формы кирпичей —

РАЗЛИЧНЫЕ ФОРМЫ КИРПИЧЕЙ

Ниже описаны несколько важных форм, в которых кирпичи изготавливаются в различных формах, чтобы соответствовать различным ситуациям, в которых они используются.

1. Кирпич рядовой. Это рядовые кирпичи с прямоугольными гранями и стандартного размера.

2. Пустотелый кирпич. Эти кирпичи имеют цилиндрические отверстия на всю толщину (рис. 2.11). Это делается путем проталкивания железных стержней через кирпич во время формовки. Преимущества и недостатки наличия таких кирпичей следующие:

  Преимущества. (a) Они сохнут и сгорают легче и быстрее, так как горячие газы могут проникать в них.

(b)       Из-за меньшего веса с ними легче обращаться.

(c)       Из-за экономии глины из того же количества земли можно отлить больше кирпичей.

(c)       Непригодны для использования в гидротехнических сооружениях.

Эти кирпичи не должны иметь трещин, дефектов и наплывов свободной извести. Лица их должны быть ровными, ровными, прямоугольными, однородного цвета и фактуры. Размеры 19×09×9 см и 29×9×9 см. Площадь перфорации не должна превышать 30-45% площади лица.

Подробнее см. в IS: 2222-1979.

3. Пустотелые кирпичи или пустотелые кирпичи. Объем твердого материала в них должен быть не менее половины общего объема брутто. Ни одно полотно не должно быть толщиной менее 1,5 см (рис. 2.12 и 2.13). Полые кирпичи имеют следующие преимущества перед обычными кирпичами:

(a)       Они составляют лишь около одной трети веса обычного кирпича того же размера.

(b)       Их можно класть почти в четыре раза быстрее, чем обычные кирпичи.

(c)       Они обеспечивают преимущества полых стен, т.е. изоляция от тепла и звука.

(d)       Они достаточно прочны для всех целей, кроме сосредоточенных нагрузок. Они идеально подходят для возведения ненесущих (перегородочных) стен.

4. Крылья, брус или цокольный кирпич. С одной стороны у них снята фаска, как показано на рис. 2.14. и 2.15. Они используются в дверных и оконных косяках и в плинтусах. Выступ должен быть на жатке или на подрамнике, как показано на рисунке.

5. Облицовочный кирпич. Они бывают разных форм и размеров, чтобы соответствовать различным условиям использования. Они используются в качестве самого верхнего ряда на парапетах, а их форма устроена таким образом, чтобы быстро отводить дождевую воду с верхней части парапетов. При проектировании нижние стороны выступающих частей снабжены горловинами для отвода дождевой воды с поверхностей стен. Один из таких типов показан на рис. 2.16.

6. Кирпич выпуклый. Используются для скругления острых углов (рис. 2.17.).

            7. Кирпич для мощения. Глина, используемая для их изготовления, содержит больше железа, чем кирпичная земля, используемая для изготовления обычных кирпичей. Избыток железа вызывает стеклование кирпича при обжиге. Это придает им естественную глазурь, в результате чего они лучше сопротивляются истиранию.

Эти кирпичи имеют механическую форму, а не ручную формовку. Их прочность на сжатие должна быть не менее 400 кг/см ² и размеры 19,5×9,5×9 см и 19,5×9,5×4 см. они не должны поглощать воду более чем на 5% от своего веса за 24 часа погружения в воду.

Подробнее см. в IS: 3583-1975.

8. Водосточные или канальные кирпичи. Им придана форма, показанная на рис. 2.18. Очень часто они застеклены и используются для прокладки водостоков.

9. Канализационные кирпичи из обожженной глины. Это кирпичи, используемые при строительстве канализации для хозяйственно-бытовых стоков. Эти кирпичи не должны иметь трещин, изъянов и наплывов извести. У них должны быть прямоугольные грани с острыми краями и углами. Их размеры 19×9×9 см и 19×9×4 см. Их средняя прочность на сжатие составляет не менее 175 кг/см ² , и они не должны поглощать более 10% своего веса воды.

Подробнее см. в IS. 4885-1968.

10. Королева ближе. Это кирпич, разрезанный на две части в продольном направлении, как показано на рис. 2.19. Он размещается рядом с первым коллектором в углу стены, чтобы получить надлежащее сцепление.

11. Король-доводчик. Один угол кирпича срезан так, чтобы снять половину жатки и половину подрамника (рис. 2.20). Он используется, когда две стены сходятся под углом.

            12. Карнизный кирпич. Кирпичи нескольких форм и размеров, объединенные в карниз, известны как карнизные кирпичи, как показано на рис. 2.21.

13. Арочные кирпичи или вуссуары. Кирпичи, используемые в арках, отливаются в точном соответствии с требуемой клиновидной формой. Такие кирпичи известны как арочные кирпичи или вуссуары.

14. Круглые кирпичи. Это кирпичи, изготовленные по точному изгибу желаемого круга и используемые при строительстве круглых стен для круглых башен и колодцев и т. д. При заказе таких кирпичей всегда следует указывать радиус.

15. Кирпич специальный. Это кирпичи особой формы и размера, изготовленные в соответствии с конкретными требованиями. Как правило, они дороже, чем обычные кирпичи, но обеспечивают более быстрое и чистое строительство, поскольку не требуется резка по форме. Кроме того, поскольку поверхность кирпича остается неповрежденной, он может противостоять погодным условиям намного лучше, чем те кирпичи, которые были обрезаны до требуемой формы.

Нравится:

Нравится Загрузка. ..

Строительство кирпичного дома

Кирпичный дом , заказ Симоны Ли на первый постамент High Line, представляет собой монументальный бронзовый бюст чернокожей женщины высотой 16 футов, юбка которого напоминает глиняный дом. Скульптура наполнена архитектурными концепциями и процессами, заимствованными из Западной Африки, а также с юга Америки: архитектурой Батаммалиба из Бенина и Того, народом мусгум из Чада и Камеруна и рестораном Mammy’s Cupboard в Натчезе, штат Миссисипи. В настоящее время в процессе изготовления в Филадельфии в Stratton Studio, Ли спроектировал и построил эту массивную работу с помощью сложного и увлекательного многоэтапного процесса, который отдает дань уважения этим «архитектурам анатомии».

Батаммалиба, название жителей Северо-Востока Того, переводится как «те, кто являются настоящими архитекторами земли». Батаммалиба верят во взаимосвязанные отношения между архитектурой, людьми и окружающей их средой. Дизайн каждого дома, места отправления культа и места для собраний служит визуальным напоминанием о человеческом теле. В рамках этого племени архитекторы участвуют во всех этапах возведения сооружения: от замысла до проектирования и изготовления.

Шкаф для мамы, угловой вид, Route 61, Natchez, Mississippi, 1979Фото Джона Марголиса, любезно предоставлено архивом фотографий Джона Марголиса Roadside America (1972–2008), Библиотека Конгресса, отдел печати и фотографий

. прямой путь. Ресторан Mammy’s Cupboard, построенный в 1940 году, находится в городе Натчез, штат Миссисипи. Кирпичный ресторан имеет форму 28-футовой женщины в круглой юбке, которая возвышается вдоль шоссе 61 США. Буфет Мамушки первоначально принял облик более темнокожей фигуры Мамочки, расистского архетипа чернокожей домработницы, которая была распространена в конце 19го до начала 20-го века и который был популяризирован в Гарриет Бичер-Стоу Хижина дяди Тома , а затем с персонажем Мамочки в фильме Унесенные ветром . Несмотря на то, что он был перекрашен в более бледный оттенок кожи, чтобы преуменьшить сходство с расистским стереотипом, «Мамин шкаф» остается воплощением формы чернокожей женщины как символа труда, который она обеспечивает. Эта метафора тела как функции, основанная на этих пересекающихся культурных отсылках, обеспечивает отправную точку для понимания Кирпичный дом .

Скульптура начиналась как керамический макет в бруклинской студии Ли, который использовался для создания цифровых 3D-моделей скульптуры для планирования и визуализации произведения искусства на Шпоре, а также в качестве эталона для создания полномасштабной скульптуры. Затем примерно две тонны глины для лепки, специально выбранной из французского карьера (который, как говорят, был тем, откуда Огюст Роден брал свою глину), были установлены на арматуру и вылеплены командой, а Симона наблюдала за формами и текстурами модели. разные элементы.

Leigh и High Line Art выбрали Stratton Foundry за их опыт и знания в области ручной лепки и отливки крупномасштабных бронзовых скульптур. Часто, когда художник хочет создать масштабную скульптуру, макет меньшего размера воспроизводится как полноразмерная пенопластовая модель, из которой сделана форма. Однако у Симоны были опасения, что компьютерная репродукция потеряет видимые, личные штрихи, важные для ее процесса.

Строения Moussgoum obus / obi в Поссе, северный Камерун, недалеко от границы с Чадом. Фото: Carsten ten Brink

Например, вертикальные удлиненные гребни, идущие вдоль основания скульптуры, отсылают к гребням телеуков — куполообразных жилищ мусгумов, которые сделаны из смеси почвы, травы и навоза животных. Поверхности кирпичного дома были текстурированы губками и стальной ватой, чтобы создать сходство с текстурой телеука. «Юбка» изделия может быть прочитана как «стены» дома или, возможно, как перевернутая чаша из калебаса. А Кирпичный дом 9Каждая коса 0020 оканчивается каури, намекая на священные геомантические раковины батамалибских жрецов, среди прочих аллюзий.

Симона Лей, макет для Шкаф VII , 2016/2017Фото Тимоти Шенка волосы. Стилизованные завитки роз должны были быть сделаны из фарфора, материала, который повторяется в работах Ли. Однако ручное изготовление розочек на 9Масштаб 0019 Brick House оказался слишком сложным и трудоемким. Затем Ли и команда Стрэттона переосмыслили архитектуру скульптуры, чтобы она лучше соответствовала ее эстетике и временным рамкам. Задача с розеткой привела к динамичному решению: Brick House наденет текстурированное афро с асимметричными косичками вокруг головы. Свисающие косы были вдохновлены Тельмой, дочерью из телешоу 1970-х годов Good Times .

Simone Leigh с восковой формой косы на Кирпичный дом в Stratton Sculpture StudiosФото: Констанс Менш

После того, как глиняная модель была готова, команда изготовила гипсовую форму, состоящую из 100 отдельных частей, и из гипса были созданы восковые позитивы. Затем каждую из восковых отливок погружали не менее 20 раз каждую в керамическую «суспензию» (рецепт кремнезема или обожженной глины и связующего), которая формирует формы, в которые помещается шесть тысяч фунтов бронзы ( 400lbs за один раз). Бронза была переплавлена ​​в тигель, контейнер для материалов, подлежащих обработке при высоких температурах. Затем эти бронзовые строительные блоки были подвергнуты пескоструйной очистке, установлены и сварены вместе, чтобы сформировать завершенные Кирпичный дом .

Заливка бронзы в формы в Stratton Sculpture Studios. Фото Тимоти Шенка. Когда дом Brick House прибудет в Нью-Йорк, он будет смотреть вниз на проезжающий транспорт вдоль 10-й авеню и 30-й улицы и возвышаться над посетителями парка. Это захватывающий момент для Хай-Лайн, перспектив Вест-Сайда и всего Нью-Йорка: скульптурная архитектура встречается с исторической архитектурой с неоспоримым и очень заметным примером представления чернокожих женщин.

«Я подумала: куда лучше поместить чернокожую женскую фигуру?» — говорит Симона Ли, описывая Brick House в New York Times . «Точно не вопреки пространству, а чтобы иметь там другое представление о красоте».

В Нью-Йорке есть несколько памятников, изображающих важных афроамериканцев в истории США, включая Фредерика Дугласа в Центральном парке, Луи Армстронга в Северной Короне и Джеки Робинсона в Верхнем Манхэттене.
