Из чего сделать опалубку для столбчатого фундамента: Опалубка для столбчатого фундамента — как сделать

конструкции, используемые материалы, инструкция по возведению

Содержание

• Разновидности опалубок
• Материалы, используемые для изготовления опалубки
• Технология возведения опалубочной конструкции
• Заключительные действия

Какой бы тип фундаментного основания не использовался бы, эта составляющая является основной опорой всего здания. В связи с этим, особое внимание следует обратить на его надёжность и прочностные качества. Одним из самых распространённых является столбчатый фундамент, который обладает достаточно широкой областью его использования. Использование такого типа основания вполне актуально в тех случаях, когда необходимо возвести лёгкие постройки, каркасные дома, а также каркасно-щитовые и деревянные сооружения, которые будут расположены в местности, характеризующейся почвой, перенасыщенной влагой. Кроме того, используется такой фундамент и на болотистых, песчаных и торфяных типах почвы. Одной из важнейших составляющих является опалубка для столбчатого фундамента.

Принцип устройства опалубки

В рамках нашей сегодняшней статьи мы познакомимся с существующими вариантами опалубочной конструкции, а также узнаем то, каким образом может быть подобрано наиболее оптимальное решение для каждого конкретного случая.

к содержанию ↑

Разновидности опалубок

Каждая опалубочная конструкция выполняет ряд задач, причём основная из них заключается в придании возводимой постройке наилучших прочностных характеристик, а также лучшей структурной формы. Конечно же, это далеко не единственная задача, поставленная перед опалубкой. К числу целей, которые преследует опалубочная конструкция, можно отнести следующие:

• Любая опалубка, для какого фундамента она бы не строилась, должна выдерживать определённое давление, которое оказывает на неё бетонная смесь;
• В процессе обустройства фундаментного основания не допускается изменение изначально заданной формы опалубки;
• Опалубочная конструкция должна достаточно просто устанавливаться и демонтироваться;
• Следует отметить также и требования к герметичной и плотной изоляции от почвы. Делается это для того чтобы не допустить возможность утечки бетонного раствора;

В настоящее время известны две основные разновидности опалубочных конструкций. Сюда относятся следующие:

Стоб для фундамента после снятия опалубки

1. Конструкция несъёмного типа. Её основное преимущество заключается в высокой скорости установки и лёгкостью выполнения этого процесса. После того, как такая опалубка будет залита бетонной смесью, она продолжит своё существование в качестве составляющей фундаментного основания. В целях возведения такой конструкции применяют подручный материал. Ещё одним достоинством такого типа конструкции можно назвать то, что подобная опалубка под столбчатый фундамент может быть укреплена посредством использованного материала.
2. Конструкция съёмного типа. В большинстве случаев её выполняют из древесины. Основное отличие от первого варианта заключается в том, что после того, как бетонирование будет закончено, её необходимо будет демонтировать.

к содержанию ↑

Материалы, используемые для изготовления опалубки

С целью производства опалубочной конструкции могут использоваться самые разнообразные исходные материалы. В их роли могут выступать каркасы, выполненные из дерева или из стали. Также сюда можно отнести и конструкции, которые использовались всего один раз, но способные повысить общие качества стойкости основания. В то же время, они являются его непосредственным основанием. В качестве примера опалубочной конструкции несъёмного типа можно привести металлические трубы.

Опалубка для фундамента из столбов

С целью осуществления строительных работ по возведению опалубки может использоваться дерево, являющееся базовым материалом, который доступен для осуществления самостоятельной работы. Для этого пригодится использование доски, ширина которой составит от ста до ста пятидесяти миллиметров. Что касается её толщины, то этот показатель не должен превышать сорока миллиметров. Можно также использовать и другие материалы, среди которых:

• ДСП;
• Фанера, отличающаяся плотной структурой и оснащённая ламинированной поверхностью, которая обладает водоотталкивающими свойствами;
• Металлические листы, которые собирают в короб с помощью сборных уголков, оснащённых болтами. Сборка должна проводиться с внешней стороны.

Очень редко возникают ситуации, при которых может использоваться опалубочная конструкция, выполненная из рубероида. Рассматриваемый исходный материал отличается тем, что он представляет собой несъёмную опалубку, поскольку рубероид позволяет обеспечить гидроизоляционный слой столбов из бетона. Если имеет место плотная и неосыпающаяся почва, то становится возможным уложить рубероид в котлованы или ямы, причём отпадает всякая необходимость в предварительном монтаже опалубочной конструкции столбчатого основания.

Самостоятельно сделать опалубку для столбчатого фундамента можно и с использованием горбыля. Его ровные стороны применяют в роли внутренней поверхности сооружения. Используют его для того чтобы сократить финансовые затраты.

к содержанию ↑

Технология возведения опалубочной конструкции

Настал черёд рассмотреть основную, базовую часть всех наших работ – непосредственно изготовление опалубки для фундаментного основания столбчатого типа. На самом деле, это не самая сложная задача, любой желающий сможет с лёгкостью с ней справиться. Технология производства отличается своей простотой, её составляют некоторые немаловажные этапы. К их числу можно отнести следующие:

1. Первым делом осуществляется подготовка котлована. Выполняется рытьё ямы и дальнейшее трамбование.
2. Устройство основания. В рамках данного этапа необходимо заняться созданием подушки. Для этой цели можно использовать различные материалы, включая песок, щебёнку и гравий. Один из трёх исходных сыпучих материалов следует засыпать на дно, причём толщина слоя должна находиться в диапазоне от десяти и до пятнадцати сантиметров. В завершении данного этапа не забывайте об утрамбовке.

   Самодельная опалубка столба фундамента

3. Следующий шаг, нацеленный на то, чтобы была выполнена самодельная опалубка для столбчатого фундамента, заключается в подготовке досок либо других исходных материалов. Необходимо ошкурить поверхность, чтобы она стала безупречно гладкой. С этой целью прикрепляем к коробу клеёнку или строительный целлофан. Для этого должно хватить использования степлера. Можно прибегнуть и к другому способу, который заключается в применении труб большого диаметра, которые выполнены из асбеста или металла. Их следует нарезать отдельными отрезками.
4. Очередной этап заключается в осуществлении сборки каркасной конструкции. К нему мы обращаемся после того, как строительная площадка будет окончательно подготовлена, а также после осуществления разметочных мероприятий. Итак, в рамках данного этапа следует вбить древесные брусья по углам возводимой опалубки. Сделать это необходимо таким образом, чтобы они оставались бы с наружной стороны. После всего этого по замерам следует подготовить щитки, выполненные из древесины. Их необходимо соединить с брусьями посредством гвоздей и шурупов. Подобным образом и будет создан каркас.
5. Каркас нельзя считать полностью готовым, пока не будет осуществлено его утепление. В том случае, если имеют место большие объёмы заливаемой бетонной смеси, следует осуществить укрепление конструкции с помощью установки специальных распорок с наружной стороны. Их выполняют на некоторой дистанции между ними, которая нередко составляет что-то около восьмидесяти сантиметров.

к содержанию ↑

Заключительные действия

Важно осуществить проверку на герметичность. В процессе установки следует следить за тем, чтобы было соблюдено вертикальное положение опалубки. Ни в коем случае нельзя допускать возникновение крупных щелей. Если они всё же появились, то для их заделывания можно воспользоваться подручным средством.

Отвечая на вопрос о том, как сделать опалубку для столбчатого фундамента, мы нередко упоминали о гидроизоляции. Так вот, для того чтобы конструкция была оснащена гидроизоляцией, следует выстелить рубероидом внутреннюю поверхность короба. Между его листами вы сможете обнаружить швы, их соединяем с помощью способа горячего плавления.

На этом всё. Главное помните, что грамотно выполненная опалубочная конструкция является гарантией обеспечения верной формы всей конструкции здания. В связи с этим, особо важно соблюдать технологию возведения опалубки для столбчатого фундамента. Отнеситесь к этому процессу со всей серьёзностью.

Опалубка для столбчатого фундамента: из чего сделать

Большой популярностью в индивидуальном строительстве пользуется столбчатый фундамент. Это связано с его простотой и доступностью, а также довольно широкой сферой использования. Этот тип основания подходит для нетяжёлых деревянных домов, каркасных и каркасно-щитовых строений, хозяйственных построек, беседок, летних кухонь и т.п. Такой фундамент можно использовать на пучинистых, слабопучинистых, песчаных, торфянистых и болотистых грунтах. Если для изготовления опор вы выбрали бетон или железобетон, то вам понадобится опалубка для столбчатого фундамента. В нашей статье мы расскажем, как правильно и из чего её сделать.

• Разновидности опалубок
• Выбор материала
• Технология изготовления опалубки из досок
• Подготовительные работы
• Подготовка и сборка опалубки
• Заключительный этап
• Опалубочная конструкция из труб

Разновидности опалубок

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции. Любая опалубка должна справляться со следующими задачами:

• Опалубочное изделие должно легко выдерживать давление бетонного раствора без подвижек и прогибов.
• В процессе заливки и застывания бетона заданная опалубкой конфигурация конструкции не должна меняться.
• Монтаж и демонтаж изделия должен выполняться максимально просто и быстро.
• Опалубочная конструкция должна обеспечивать высокую герметичность и не допускать утечек бетона.

Все опалубки делятся на два вида:

1. Несъёмные – такие изделия быстро и просто монтируются, не нуждаются в демонтаже после застывания бетона. Они остаются частью фундаментной конструкции. Преимущества этих конструкций состоит в дополнительном усилении фундамента за счёт используемого для опалубки материала.
2. Съёмные – обычно изготавливаются из досок или деревянных щитов. После схватывания бетона конструкция разбирается.

Выбор материала

Опалубку для столбчатого фундамента можно сделать из разных материалов

Опалубку для столбчатого фундамента можно сделать из разных материалов.

Для изготовления съёмной опалубки чаще всего используют древесину. Для этих целей подходят доски шириной 15-20 см и толщиной 25-40 мм. Доски крепятся к каркасу из деревянных брусков. Таким образом, формируется коробка для заливки бетонного раствора.

Помимо досок для этих целей можно использовать:

• ДСП;
• водостойкую ламинированную фанеру;
• стальные листы (они собираются в единую конструкцию при помощи болтов и стальных уголков, устанавливаемых с внешней стороны).

В некоторых случаях (плотный не осыпающийся грунт) используется опалубка из рубероида. Но такой вариант подходит больше для буронабивных свай, монтируемых на большой глубине. Такая несъёмная опалубка будет одновременно выполнять функции гидроизоляции фундамента. Однако при устройстве мелкозаглублённого фундамента на пучинистых грунтах такой вариант лучше не использовать по следующим причинам:

• поскольку силы пучения направлены вверх по касательной к опорам, они могут вызывать то, что несвязанные с грунтом опоры будут выдавливаться из земли;
• в итоге под подошву или плиту будет набиваться земля, что не позволит столбу стать на проектный уровень;
• всё это приведёт к постепенной деформации конструкций здания и растрескиванию.

Совет: если вы хотите сэкономить, то опалубку можно сделать из горбыля. Его ровные гладкие стороны можно использовать для формирования внутренней поверхности короба под опоры.

Технология изготовления опалубки из досок

Чтобы сделать опалубку своими руками, вам нужно запастись следующими инструментами и материалами:

• гвозди;
• молоток;
• рулетка и уровень, карандаш;
• ножовка;
• доски и бруски.

Проще всего сделать опалубку для столбчатого фундамента из досок, поэтому именно такой вариант изготовления этой конструкции мы и рассмотрим поэтапно:

Подготовительные работы

При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения

1. Сначала нужно подготовить территорию для строительства. Участок очищается от мусора, ненужных зелёных насаждений. При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения. Определяются и помечаются места выполнения ям под столбы.
2. Приступаем к копанию ямы. Её глубина зависит от типа используемого фундамента (заглублённый, мелкозаглублённый или незаглублённый). При этом стоит учесть, что дно ямы должно быть ниже отметки установки опоры на 100-150 мм для выполнения песчаной подушки. Ширина ямы зависит от используемой опалубки. Для установки досок и распорок ширина котлована должна быть больше на 20 см с каждой стороны, чем габариты опор. Если используется несъёмная опалубка из труб, то яма бурится на 2-5 см больше, чем диаметр опоры.
3. После этого дно котлована трамбуется и засыпается песком либо смесью песка и щебня. Высота слоя 100-150 мм. Прослойка смачивается водой и тщательно трамбуется.
4. Чтобы в процессе заливки бетона влага из него не впитывалась в грунт (это может привести к снижению прочности конструкции), поверх песчаной подушки укладывается слой рубероида или плотного полиэтилена.

Подготовка и сборка опалубки

Формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов

1. Доски для опалубочной конструкции необходимо подготовить. Если их поверхность неровная, её ошкуривают для получения нужной гладкости. В случае использования труб для несъёмной опалубки их нарезают на отрезки нужной длины.
2. Для формирования каркаса в углы ямы вбивают деревянные бруски нужной высоты.
3. После этого формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов. Для получения большей герметичности конструкции и более гладкой поверхности доски с внутренней стороны покрываются полиэтиленовой плёнкой. Это дополнительная мера облегчит процесс снятия опалубки после застывания бетона.

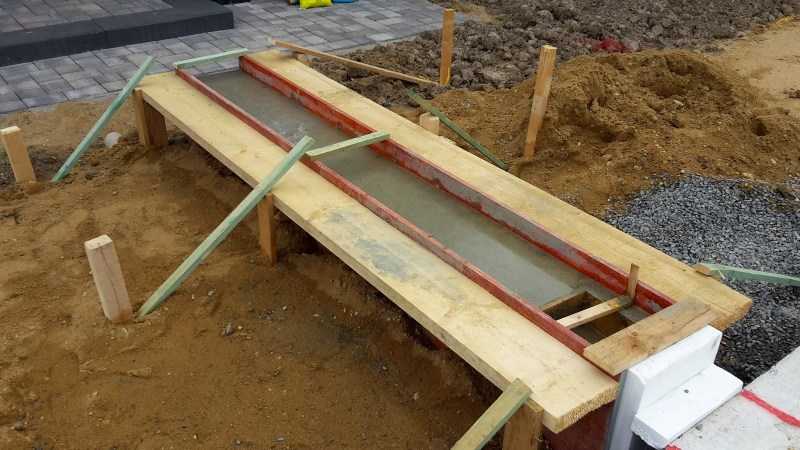

4. Чтобы после заливки бетонного раствора доски не распёрло, с обратной стороны устанавливаются косые распорки из деревянных брусков. Обычно такие распорки крепятся по углам конструкции и в центральной части каждого щита.

Совет: вместо распорок можно использовать шпильки, которыми стягиваются стенки опалубки.

В процессе установки опалубочного изделия необходимо строго контролировать вертикальность всех конструкций при помощи уровня.

Заключительный этап

Перед тем как заливать бетон, стоит выполнить гидроизоляцию

1. После установки опалубочной конструкции необходимо проверить короб на герметичность и вертикальность.
2. Перед тем как заливать бетон, стоит выполнить гидроизоляцию. Для этого внутренняя поверхность короба выстилается рубероидом. Швы межу отдельными листами соединяются методом горячего плавления.
3. После этого в подготовленную опалубочную конструкцию можно опускать арматурный каркас. Он выставляется при помощи уровня по вертикали и фиксируется распорками. При его установке стоит помнить, что все металлические конструкции каркаса должны быть защищены от коррозии не менее чем 5-ти сантиметровыми слоем бетона.
4. После этого можно приступать к заливке бетонного раствора.
5. Опалубка снимается через 4-5 дней.

Опалубочная конструкция из труб

Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок

Поскольку основная нагрузка воспринимается железобетонной начинкой несъёмной опалубки, выбор материала для её изготовления не ограничен. Это могут быть и пластиковые канализационные трубы, и изделия из асбестоцемента. Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок.

Работы по установке опалубки ведут в такой последовательности:

1. После подготовки территории для строительства и выполнения разметки можно бурить скважины под опоры. Глубина скважины должна быть на 10-15 см больше проектной отметки низа опор для выполнения подошвы, которая защитит всю конструкцию от сил пучения. Ширина скважины подбирается, исходя из диаметра опор и труб, и должна быть на 5-10 см больше.
2. После этого в скважину опускается труба.
3. В неё заливается немного цементно-щебёночной смеси. Затем труба приподнимается на 10 см и фиксируется в таком положении. При этом нужно контролировать и вертикальность трубы. Она фиксируется распорками в скважине.
4. После застывания бетона на дне можно устанавливать арматурный каркас в трубу и заливать бетон.
5. Такую опалубку снимать не нужно.

Что такое опалубка колонн? | Eiffel Trading

Опалубка для колонн — это разновидность бетонной опалубки. Бетонная опалубка представляет собой форму из стали, алюминия, дерева, пластика или других материалов, в которую заливается влажный бетон для достижения желаемой формы и размера для строительства. После того, как бетон схватится, опалубку часто снимают, хотя несъемная опалубка, которая остается частью конструкции, также существует. Опалубка для колонн представляет собой вертикальную форму в форме колонны, как следует из ее названия. Опалубка для колонн может быть коробчатой ​​или круглой.

Форма и размеры опалубки колонн соответствуют потребностям проекта. Чтобы облегчить контроль качества на этапе заливки при использовании опалубки для колонн, горизонтальные зажимы, сделанные из стали или дерева, часто используются вместе с опалубкой для колонн. Головка опалубки колонн часто используется для поддержки опалубки балок, или опалубка колонн отливается на нижнюю сторону балок. Использование опалубки для колонн в сочетании с опалубкой для балок позволяет выполнять быстрое и точное строительство.

Два основных преимущества использования опалубки для колонн заключаются в том, что ее можно быстро и просто собрать, а также сократить количество рабочей силы и оборудования, необходимых для успешного производства однородных и прочных вертикальных бетонных форм желаемых размеров.

Проекты, связанные с опалубкой колонн

Опалубка колонн используется в строительстве корпоративных зданий, торговых зданий, жилых зданий, промышленном строительстве, строительстве мостов , строительство электростанции, строительство инфраструктуры и строительство очистных сооружений, и это лишь некоторые области, где это применимо. Большинство строительных проектов, требующих создания вертикальных бетонных колонн (квадратных или круглых), выигрывают от использования опалубки колонн благодаря ее способности создавать чистые, точные и прочные бетонные колонны.

После затвердевания бетона в опалубке колонн необходимо тщательно проверить ее, чтобы убедиться, что она соответствует необходимым стандартам проекта с точки зрения таких факторов, как внешний вид и прочность. При заливке бетона опалубку колонн часто укрепляют с помощью опалубки. К фальшопалубке относятся столбы или другие стабилизирующие элементы, которые удерживают опалубку колонны на месте до высыхания бетона.

Цена опалубки для колонн

Опалубку для колонн можно приобрести как новую , так и бывшую в употреблении . Средние цены на новую опалубку для колонн колеблются от 60 до 150 долларов за квадратный метр материалов. Эти цены действительны для пластиковой, стальной и алюминиевой опалубки. Цены достаточно стабильны независимо от используемых материалов. Иногда деревянная опалубка может быть немного дешевле, но она также с меньшей вероятностью сохранит свою ценность и возможность повторного использования и/или продажи после использования. С точки зрения перепродажи, 9Опалубка колонн 0013 сохраняет свою ценность до тех пор, пока находится в хорошем состоянии . Как только временная опалубка для колонн больше не нужна для конкретного проекта, ее можно повторно использовать для другого проекта или продать покупателям, которые хотят сократить расходы и приобрести бывшую в употреблении опалубку. Иногда опалубка для колонн продается с опалубкой, оборудованием для доступа, таким как лестницы и ограждения. Это повысит цену, но эти дополнения могут быть очень полезными.

В целом, опалубка для колонн может быть незаменимым дополнением к строительным проектам, требующим создания колонн. Независимо от того, покупается ли опалубка для колонн новая или бывшая в употреблении, она часто практически «окупает себя» с точки зрения стоимости, которую она добавляет к проекту, и благодаря своей стоимости при перепродаже.

ПОКУПКА И ПРОДАЖА С EIFFEL TRADING

Интернет-рынок Eiffel Trading позволяет подрядчикам покупать и продавать тяжелые гражданские активы, включая различные типы строительной техники. Ассортимент нашего оборудования варьируется от бывших в употреблении бетонных опалубок (включая опалубки для колонн!), до бывших в употреблении секционных барж , до бывших в употреблении копров свай и всего, что между ними.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, создать объявление о розыске бесплатно .

Готовы продать подержанное тяжелое оборудование или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или напишите по электронной почте sales@eiffeltrading. com .

Формы бетонных колонн [Проектирование и строительство]

Формы бетонных колонн разрабатываются от простых систем опалубки до более сложных систем, использующих современные конструкции. Это экономит время и деньги.

Опалубка балок, плит и колонн должна существовать для укладки бетона. Заливка бетона невозможна без правильно спроектированной системы опалубки. Опалубка является опорой для незрелого бетона до тех пор, пока он не затвердеет.

Опалубка для бетонных колонн может быть изготовлена ​​из различных материалов, таких как фанера, стальные листы, древесина и т. д. Чаще всего для опалубки колонн используется фанера, так как она доступна по разумной цене.

Однако, в зависимости от типа конструкции, в качестве опалубки бетонных колонн используются и другие материалы.

Например, сталь обычно используется в качестве системной опалубки, если ее можно использовать многократно. Особенно при строительстве высотных зданий использование сборной опалубки сэкономит время и стоимость строительства различными способами.

Кроме того, выбор материалов для опалубки будет зависеть от размеров колонн. Из-за увеличения размеров колонны в конечном итоге увеличивается теплота гидратации .

Кроме того, размеры колонн тем больше, чем выше осевая нагрузка. В таких случаях также будет использоваться более высокая марка бетона.

В качестве меры по уменьшению теплового градиента и снижению теплопотерь используются опалубочные материалы с меньшей теплопроводностью.

Макетные испытания проводятся для определения изменения температуры при больших размерах элементов конструкции.

В зависимости от спецификации проекта проверяется температурный градиент, максимальная температура и максимальная температура ядра.

Как правило, максимальная температура в ядре может быть ограничена до 70 ⁰ C, температурный градиент (потеря температуры на метр длины) может быть ограничен до 20 ⁰ C и максимальная разница температур между ядром и поверхностью можно ограничить до 25 ⁰ C.
