Деформационный шов в бетонных полах: что это, устройство

Сделать качественный пол непросто. Надо знать немало. Например, при заливке стяжки требуются делать швы. О том, как и зачем делать деформационные швы в бетонных полах — пойдет речь дальше.

Содержание статьи

• 1 Что такое деформационный шов и для чего он нужен
• 2 Деформационные швы в бетонных полах в квартире и доме
• 3 Что делать, если деформационные швы не сделали
• 4 Устройство деформационных швов в бетонных полах
  • 4.1 Заполнение швов
  • 4.2 Герметик для деформационных швов
• 5 Как класть плитку на стяжку с деформационным швом

Что такое деформационный шов и для чего он нужен

Как известно, стяжка и любой бетон не способен переносить деформации. При возникновении любого напряжения он трескается. В результате имеем потрескавшуюся стяжку. Трещины в стяжке появляются по разным причинам:

Любая из перечисленных выше причин приводит к появлению трещин в стяжке. Появляются они хаотично, хотя некоторые места можно предсказать. Произвольно расползающиеся трещины особенно опасны и неприятны в стяжке над полами с подогревом. Трещина может порвать тубу, греющий мат или пленку. Чтобы бетон не трескался произвольно, делают деформационные швы в бетонных полах. Нужны они для того, чтобы бетон трескался в строго определенных местах. В запланированных местах, перед заливом бетона, устанавливают эластичный материал. Это может быть специальная лента, шнур, деревянная планка, планка из пенопласта требуемой толщины.

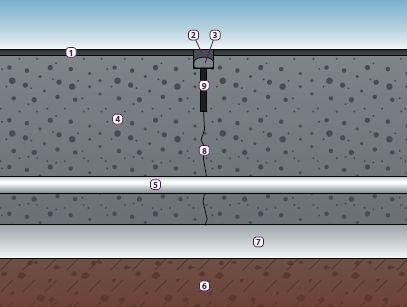

Если швы в стяжке были сделаны для компенсации изменения размеров при высыхании бетона, заполняющий швы материал извлекается. Образовавшиеся пустоты заполняются ремонтным или эластичным составом. Эластичность потребуется на теплом полу или в помещениях с постоянно меняющимися условиями. Тут обязательно нужны компенсационные швы. Особенно если сверху уложить жесткое и жесткозакрепленное покрытие. Например, плитку или керамогранит.

Деформационные швы в бетонных полах в квартире и доме

При заливке стяжки в доме или квартире, необязательно делать деформационные швы как на производстве. Площади не такие большие, следовательно и напряжение будет невелико. Обычно хватает уложить по периметру помещения — вдоль стен — демпферную ленту. Она даст зазор в несколько миллиметров, которого, обычно, достаточно.

После того как стяжка высохнет, излишки демпферной ленты обрезают вровень со стяжкой. Если на стяжку кладут плитку, ленту обрезают после укладки плитки. Она снизит вероятность появления трещин на плитке. В помещениях небольшой площади, можно вообще обойтись малой кровью — завести на стены пленку, которую используют как гидроизоляцию. Зазор получится небольшой, но его будет достаточно.

Демпферная лента, кстати, выполняет еще одну функцию — улучшает звукоизоляцию. Если еще под стяжку уложен тепло/звукоизоляционный материал, эффект будет значительным.

Если стяжка заливается во всей квартире одновременно, или в нескольких помещениях, делать деформационные швы в бетонных полах надо еще и в дверных проемах. Даже если будет просто проход, арка. Нужен шов и в месте, где оканчивается/начинается подогреваемая зона. Тут точно будут присутствовать деформации, и лучше их направить и компенсировать сделав деформационные швы в бетонных полах.

Если заливается большая площадь, то швы нарезаются по всей площади с определенным шагом. Участки, формируемые швами, должны по форме быть близки к квадрату. При разработке схемы швов, стоит избегать Т-образных пересечений и треугольников. С высокой вероятностью появится трещина на перекладине буквы Т или в вершине острого угла.

Температурно-усадочные швы в полах делают на определенном расстоянии. Шаг нарезки зависит от многих факторов, но, в среднем, в 24-36 раз больше толщины стяжки. Например, при толщине стяжки 6 см, шаг нарезки швов может быть 144-216 см.

Глубина шва в пределах от 1/4 до 1/3 толщины стяжки. При закладке перед заливкой, укладывать можно на всю глубину. Ширина шва, снова-таки рассчитывается, но для обычных квартир и домов составляет 5-8 мм. При заливке больших площадей, требуется профессиональный расчет. Если есть в плитах перекрытия деформационные швы любого типа, в выравнивающей стяжке над ними также должен быть зазор.

Что делать, если деформационные швы не сделали

Не все уверены в необходимости использования демпферной ленты и в том, нужны ли вообще эти компенсационные/демпферные/температурные швы. Раньше делали без этих «выкрутасов», разве что на улице закладывали деревяшки. А в квартирах и домах ничего подобного не делали. Действительно, не делали, но требования к отделке были другие, другие материалы использовались. О подогреве пола вообще речи не шло. Какие полы были? Деревянные по лагам, линолеум жуткого качества, да паркет в больших городах. Все. Их клали на плохое основание — сейчас такое в качестве черновой основы не все захотят принимать. Так что, да, раньше несколько трещин в полу — это норма, сегодня мало кто с этим согласится. А чтобы стяжка была ровной и без трещин, нужны деформационные швы в бетонных полах.

Что делать, если стяжку залили, а швы не заложили, не предусмотрели. Можно нарезать швы при помощи болгарки, после того как бетон «станет». Когда по нему можно будет ходить, но когда он еще не начал сохнуть. При нормальной температуре (+17°C и выше), это 1,5-2 суток (36-48 часов). Пропил делается алмазным диском по намеченным линиям. Вдоль стен, на переходах из комнаты в комнату, на наружных углах, если такие есть.

Есть, конечно, специальные машины для нарезания швов, но для бытового применения они нерентабельны. Хотя, контролировать глубину при работе болгаркой тяжело. В обычных выравнивающих стяжках это не так страшно, а вот если внизу трубы или греющий кабель…

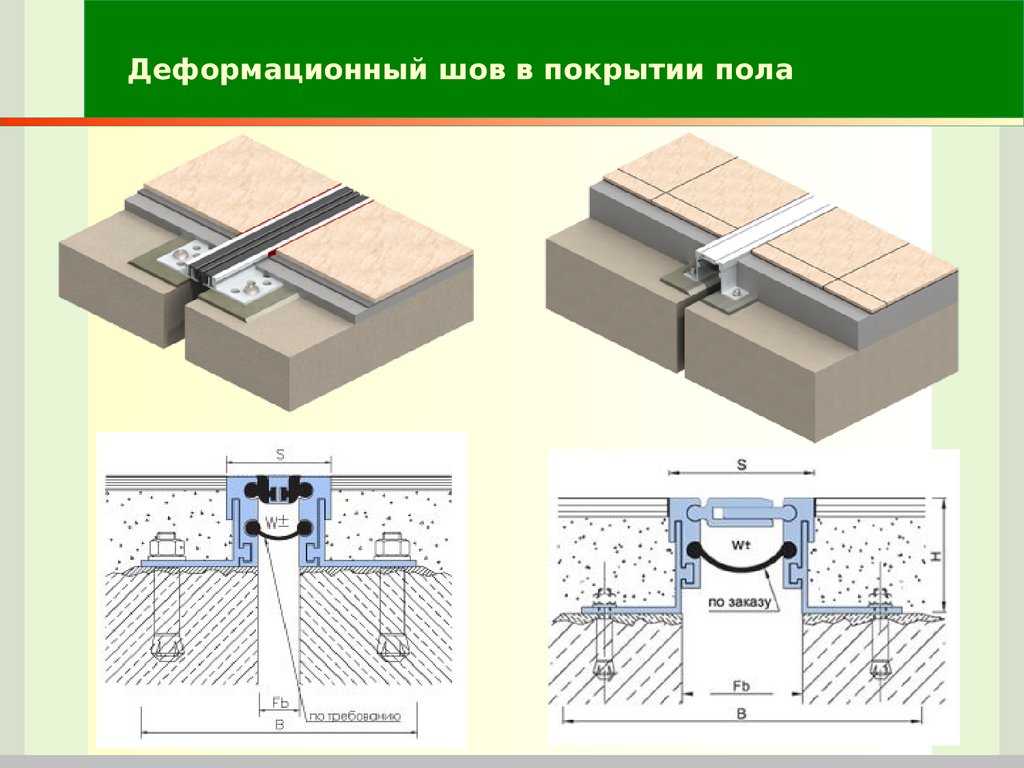

Устройство деформационных швов в бетонных полах

Рассмотрим как и из чего сделать швы при заливке стяжки в квартире или доме. Как уже сказали выше, если заливается пол только в одной комнате, то вдоль стен укладывается эластичный материал. Это может быть:

• Специальная демпферная лента. Продается в строительных магазинах, имеет толщину от 8 до 10 мм. Такого зазора достаточно для любого помещения с размерами менее 8*8 м. То есть, практически для любой комнаты.

  При устройстве теплого пола, укладка демпферной ленты вдоль стен обязательна. Не лишней она будет и при обычной выравнивающей стяжке — меньше трещин, да и звукоизоляции это поможет. Правда, если под стяжкой будут звукоизоляционные плиты

• Деревянная планка. Этот тип используется в основном на улице — при заливе бетонных дорожек или отмостки, но может быть использован и в помещении.
• Пенопласт/пенополистирол толщиной 1 см, нарезанный на полосы.

Из всего перечисленного выше, демпферная лента для домов и квартир является более предпочтительной. Ее не надо вынимать, просто обрезать в уровень со стяжкой или в уровень с плиткой. Зазор закроется плинтусами, а если их нет, его можно закрыть затиркой для швов. В дальнейшем, демпферная лента служит для улучшения звукоизоляционных характеристик.

Те же материалы укладываются в тех местах, где вы посчитаете нужным. Например, в дверях, и там, где начинается и заканчивается зона подогрева пола.

Глубина закладки — не меньше 1/3 от толщины стяжки. Если стяжка армированная, арматуру стоит разрывать только в том случае, если имеется шов в плите. В остальных случаях арматура не режется.

Заполнение швов

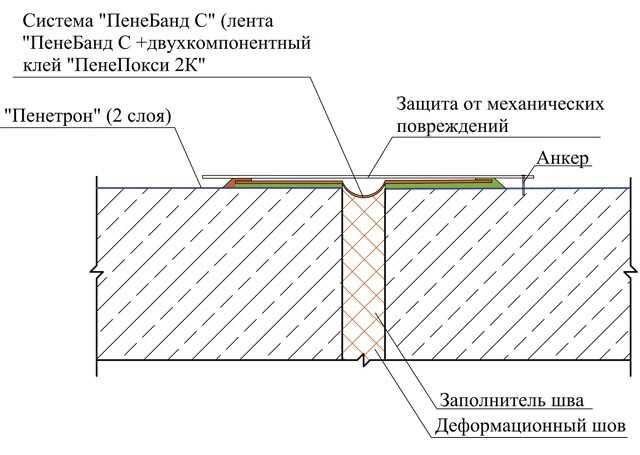

Если шов при заливке стяжки сделали из материала, который требуется удалить, образовавшийся после удаления зазор заполняется. В старых домах, где подвижки маловероятны и после высыхания стяжки ей ничего не грозит, можно швы залить все тем же бетоном, заполнить плиточным клеем, если таковой имеется. Можно купить ремонтный состав для бетона.

В помещениях с теплым полом или там, где велика вероятность усадок/деформаций, лучше заполнять зазор эластичными составами. Обычно это один из герметиков, который после высыхания остается эластичным.

Но тут надо быть аккуратными. Эластичность сохраняется только при небольшом слое. Точное значение зависит от состава, но обычно толщина слоя не должна быть больше его ширины. То есть, если шов у вас 8 мм, в глубину заполнять его герметиком можно не больше чем на 8 мм.

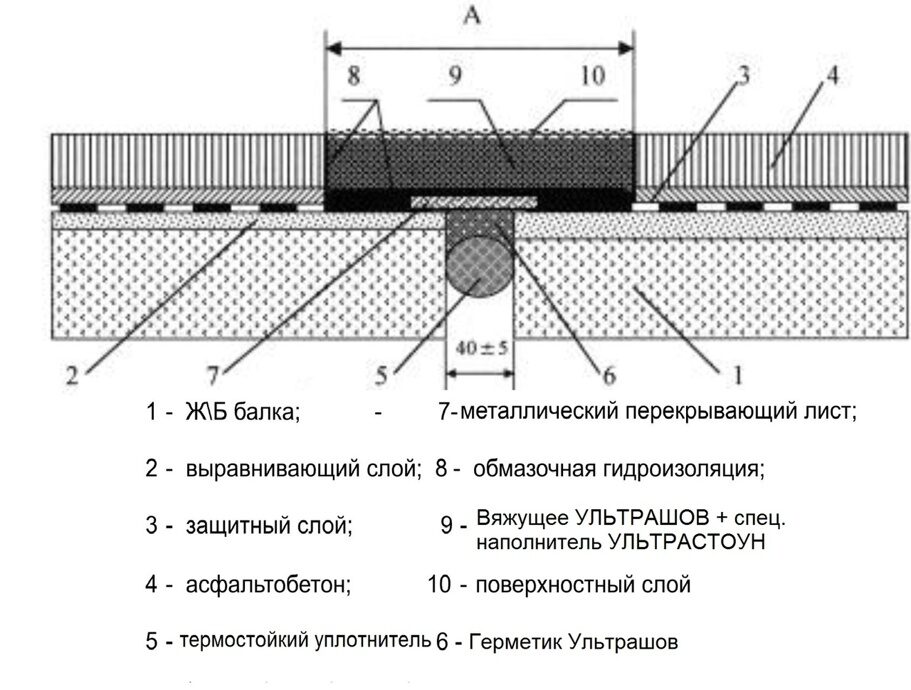

Если шов глубже, снизу укладывают эластичный заполнитель, но не герметик. Есть штатное решение — шнур из вспененного полиэтилена. Его укладывают вниз, если оставшаяся глубина шва подходит под требования, сверху наносится герметик. Если глубина все еще велика, укладывают два слоя шнура.

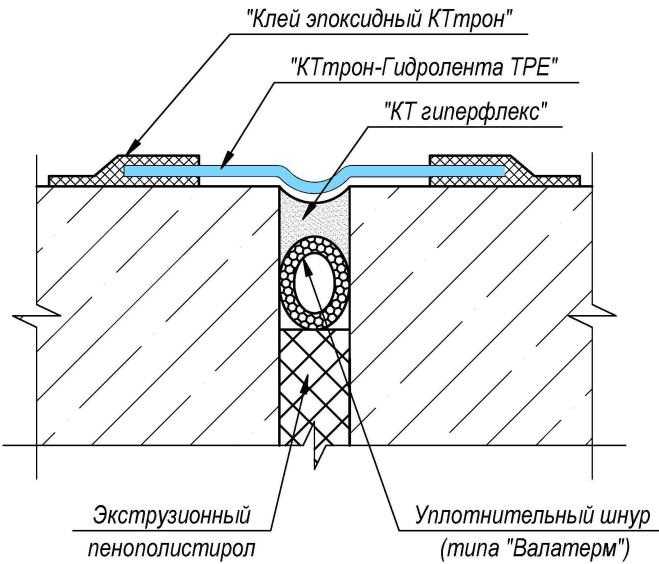

В глубокие деформационные швы в бетоне, вместо шнура из вспененного полиэтилена, можно уложить разрезанный на полосы пенопласт повышенной плотности. Над ним желательно-таки уложить шнур, так как его округлая поверхность способствует тому, что эластичность уложенного сверху герметика сохраняется и проявляется в большей степени.

Герметик для деформационных швов

Еще раз повторим, что для сохранения эластичных свойств, слой герметика не должен быть больше ширины шва. В принципе, для использования в доме и квартире подходит любой состав, который после высыхания не теряет эластичность. Наиболее доступные по цене — силиконовые и полиуретановые. Вторые дороже, но и характеристики у них получше. Чтобы надолго забыть о швах, выбирайте именно их. Силиконовые тоже выполняют свои функции, но необходимо искать нейтральные (некислотные) составы. Их плюс в том, что они могут быть окрашенными. Что позволит подобрать близкую окраску при заполнении швов в плитке.

При выборе герметика для заполнения деформационных швов на улице, к требованиям необходимо добавить еще переносимость минусовых температур и ультрафиолета. И помните, что удалять закладной материал и заполнять деформационные швы в бетонных полах надо не ранее, чем бетон вызреет. ТО есть, не ранее, чем через 28 дней.

Деформационный шов в железобетонных конструкциях

Деформационный шов в железобетонных конструкциях выполняется с целью снятия давления на элементы в зонах, где материал может деформироваться под воздействием различных негативных факторов.

Чаще всего изначальное состояние железобетона нарушается по причине сильных температурных скачков, при наличии очаговой усадки грунта, в местах с высокой сейсмической активностью, в других ситуациях, когда наблюдаются небезопасные нагрузки, существенно уменьшающие несущие функции монолита.

Содержание

• 1 Что такое деформационный шов
• 2 Наибольшие расстояния между деформационными швами в ЖБ конструкциях
• 3 Как выполняются

Что такое деформационный шов

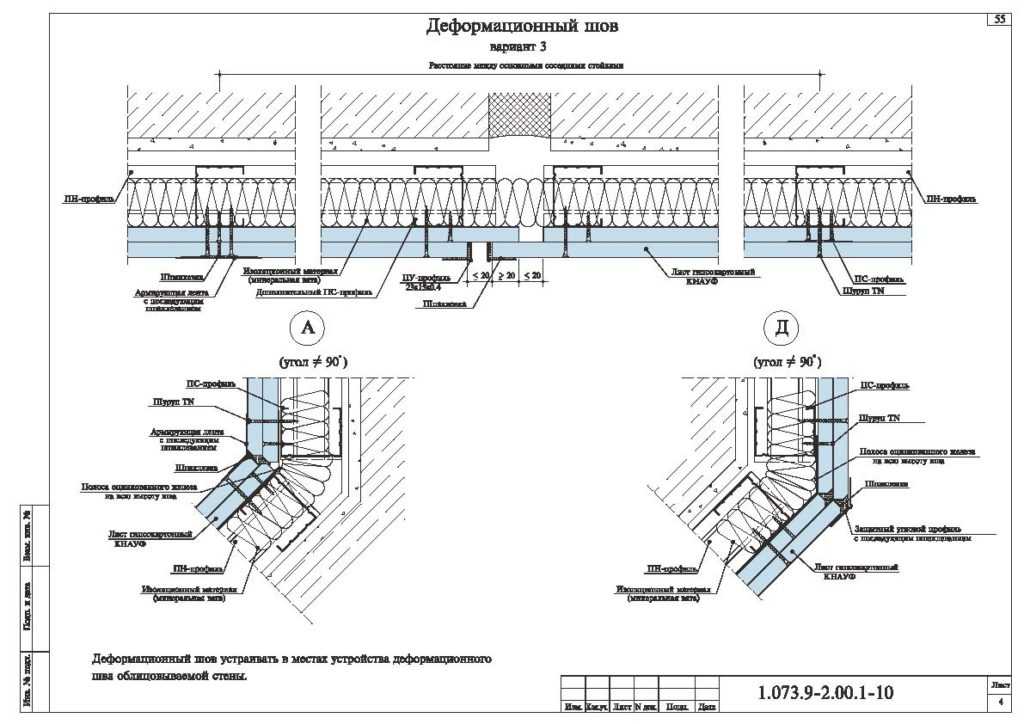

Деформационные швы – это предусмотренное проектом деление конструкции здания на фрагменты в горизонтальной (вертикальной) плоскости, благодаря которому удается компенсировать напряжение в определенных зонах несущего каркаса.

Благодаря швам удается придать зданиям проектную величину упругой подвижности. Деформационные швы бывают разных видов в соответствии с типом напряжения, которое призваны компенсировать: сейсмические, осадочные, конструкционные, усадочные швы, температурные.

Когда выполняется деформационный шов, конструкция делится на отдельные блоки, придавая монолиту упругость и способность выдерживать серьезные нагрузки без деформации. Стыки герметизируются специальным изолирующим материалом, который должен быть гибким и стойким к разным воздействиям.

Визуально деформационный шов в монолитном железобетоне представляет собой разрезы в поверхности, делящие конструкцию на блоки определенной величины. У каждого шва есть задача, которую он призван выполнить. Усадочный шов делают в железобетонных стяжках для предупреждения образования трещин на поверхности при постепенном затвердевании и наборе прочности бетоном.

В таком случае швы делают прямолинейными, не допуская даже минимальных закруглений и поворотов. Расстояние между ними напрямую зависит от глубины, ширины стяжки, типа площадки (закрытая/открытая).

Из-за особенностей расположения и параметров конструкции в зданиях могут применяться комбинации разных видов швов, которые одновременно защищают сразу от нескольких причин возможной деформации. Особенно актуален такой подход при строительстве высоких протяженных зданий, с большим числом разных элементов и конструкций.

Виды деформационных швов в железобетонной конструкции:

1. Температурно-деформационные

   – защищают от воздействия скачков температуры и часто нужны даже там, где отмечен умеренный климат. Низкие температуры зимой и высокие летом приводят к появлению трещин разных глубины и размеров, которые деформируют фундамент и коробку. Температурные швы выполняются на расстоянии, определяемом, исходя из материала и особенностей конструкции, температур. Обычно швы выполняют лишь на стенах.

2. Усадочные

   – выполняются реже, чаще всего при создании бетонного монолитного каркаса. В процессе затвердевания и набора прочности бетон может покрываться трещинами, увеличивающимися до полостей. Когда в фундаменте становится много трещин, конструкция может рухнуть. Шов делают до момента затвердевания основания, он разрастается на протяжении всего времени превращения бетона в монолит, позволяя ему усаживаться и не покрываться трещинами.

3. Сейсмические

   деформационные швы выполняются там, где есть риск землетрясений, оползней, цунами, извержений вулканов. Швы защищают дом от разрушений при толчках из-под земли. Швы всегда создаются по индивидуальному проекту, создавая внутри конструкции отдельные сосуды без сообщения, поделенные по периметру деформационными швами. Довольно часто выглядит схема как куб с одинаковыми гранями. Грани уплотняют двойной кирпичной кладкой и в момент толчков они должны удержать конструкцию.

4. Осадочный

   – чаще всего применяется в зданиях с разным числом этажей (одно крыло здания с двумя этажами, другое – с тремя, к примеру). Получается, что части постройки оказывают разное давление на грунт и он проседает неравномерно, давя на основание и стены, провоцируя появление трещин. Осадочный деформационный шов укрепляет конструкцию, защищает от деформации. Выполняется вертикально, от основания до крыши. Фиксирует разные части здания. Швы обязательно заполняются герметиком.

Когда осадочный шов нужен обязательно:

• Размещение частей конструкции на грунте с разными свойствами
• При выполнении пристроек к уже существующему зданию
• Если отдельные части строения имеют разницу по высоте больше 10 метров
• Все случаи, в которых можно ожидать неравномерной просадки фундамента

Наибольшие расстояния между деформационными швами в ЖБ конструкциях

Расчет на температурные показатели и усадку не осуществляется для конструкций стандартного типа с трещиностойкостью третьей категории с напряженными/ненапряженными изделиями, но при условии, что расстояние между швами меньше нормативных пределов. Деформационные швы могут быть горизонтальными и вертикальными.

Оптимальные расстояния между швами (без расчета):

• Для каркасных конструкций из дерева и металла – 40 метров для наружных построек, 60 метров для отапливаемых
• Сборные сплошные конструкции – 30 метров для неотапливаемых зданий и 50 метров для отапливаемых
• Монолитные каркасные конструкции из тяжелых марок бетона – 30 и 50 метров соответственно
• Каркасные монолитные конструкции из легкого бетона – 25 и 40 метров соответственно
• Монолитные здания из твердых составов – 25 метров для неотапливаемых помещений и 40 для отапливаемых
• Ячеистый бетон – 20 и 30 метров соответственно

Если возводится одноэтажное здание из армированного каркасного бетона, расстояние между швами можно увеличивать в среднем на 20% относительно значений в таблице. Табличные данные можно применять, когда создаются вертикальные связи в средине отделенного блока в каркасных зданиях. Такие связи размещаются по краям блока и при воздействии деформаций приближают работу каркаса к цельному сооружению аналогичного типа.

Особенности выполнения деформационных швов:

• Выполняются во всех зданиях с трещиностойкостью первой и второй категорий.
• Проходят по всей высоте на здании, благодаря чему деформация на отдельных зонах конструкции проходит свободно. Швы могут проходит от вершины основания до начала крыши, деля стены и все перекрытия.
• Ширина стандартного шва равна 2-3 сантиметрам, шов заполняется пропитанной толем либо смолой паклей, несколькими слоями рубероида, герметиком.
• Монтаж парных балок на 2 колоннах гарантирует правильный температурный шов в сборных и монолитных конструкциях. В каркасных зданиях он комфортен при появления серьезных и динамических нагрузок на перекрытия.
• Осадочный шов нужен при нахождении здания на разной высоте или грунте.

• Температурно-усадочный шов нужен при соединении новой пристройки к старой конструкции.
• Раздвижение пар колонн с выполнением опоры на отдельные основания, а также монтаж встречных балочных консолей дают возможность сделать качественный деформационный шов. Также часто между отдельными частями здания делают вкладной пролет из плит и балок.
• В монолитных зданиях усадочный шов формируют так: от одной части сооружения конец балки опирается на консоль свободно, она является продолжением перекладины другой части конструкции. Элементы, которые соприкасаются, соединяются аккуратно, чтобы избежать трения, разрушающего консоли.

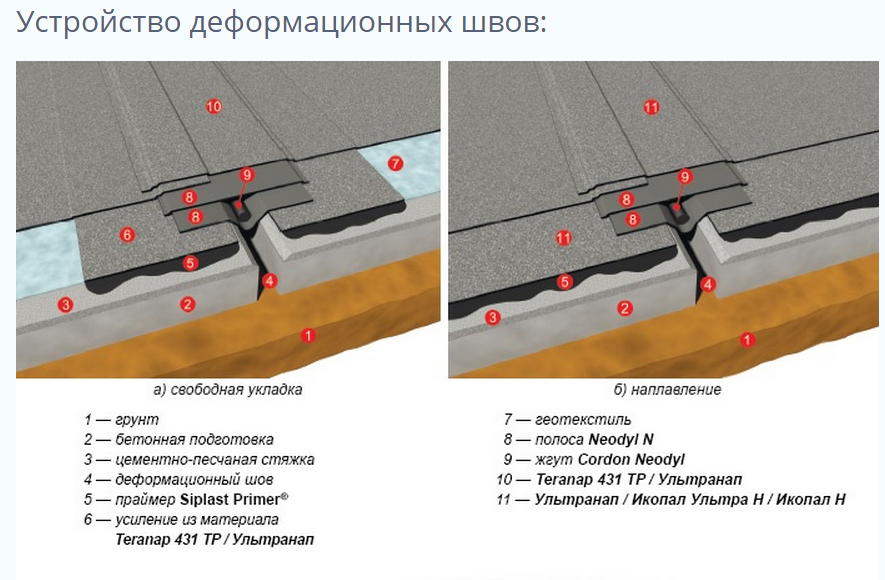

Как выполняются

Термический и усадочный (а также сейсмический и осадочный) типы швов могут совмещаться в конструкции – получается усадочно-температурный (и сейсмически-осадочный) шов. Первый проходит по ширине и длине здания от верхней части фундамента до кровли, второй же предполагает полное деление конструкции на независимые один от другого блоки.

В таком случае железобетонный короб делится на вертикальные швы шириной 2-3 сантиметра, заполненные гидрофобным упругим герметиком. Правильное размыкание может обеспечить монтаж в смежных областях соседних частей парных балок и колонн.

В постройках разной высоты и на разных грунтах даже при условии объединения вкладным пролетом делают осадочные швы. Температурное расширение в отмостке из армированного бетона компенсируют делением на двухметровые квадраты посредством монтажа в опалубке пропитанных битумом брусков из дерева. Примыкание опалубки к стенам должно быть подвижным и герметичным.

Бетонные полы деформируются, если их площадь превышает 30 квадратных метров, провоцируя распространение трещин. Поверхность стяжки режут на глубину четверти-половины высоты, чтобы материал разорвался под швами. Площадки стяжки могут быть размером до 6 метров и не только квадратными, но и с соотношением сторон 1:1.5. Стыки разных материалов, залитых в разное время стяжек выполняют демпферами.

Изоляционные швы отделяют стяжку от стен на всю высоту по периметру здания, их заполняют упругими материалами. Также изолируются от стяжки пола колонны, лестничные марши. Плиты перекрытий монолитного типа отделяются разрезами от несущего каркаса конструкции, оптимальная ширина высчитывается индивидуально.

Межэтажные перекрытия заливаются фрагментами определенного размера. Все пустоты заполняют герметиком, заделывают. Делятся по всей высоте на отдельные блоки и ленточные основания, что компенсирует напряжения и нагрузки.

Шаг разрезания фундамента: 30 метров на слабо- и 15 метров на пучинистых грунтах. Швы заполняют долговечными герметиками. Вертикальными конструкциями наружных/внутренних стен создаются горизонтальные сечения, делящие здание на отсеки. Высота отсека для внутренней стены – 30 метров, для фасадной – 20.

В такие размыкания каркаса монтируют завернутый дважды в толь шпунт, он забивается паклей, потом герметизируется глиной. Ширина шва может составлять от 3 миллиметров до 100 сантиметров.

Правила выполнения деформационных швов по стяжке:

• Разрезы должны идти по осям колонн, стыковаться с углами швов, проходящих по периметру колонн.
• Карты пола должны быть квадратной формы либо со сторонами 1:1.5, прямыми, без ответвлений. Чем меньше величина карты, тем меньше риск хаотичной деформации монолита.

• В проездах/проходах швы делают на расстоянии, идентичном ширине стяжки (в случае, когда проход больше 3.6 метров, в центре можно сделать продольный шов).
• Расстояние между швами на открытых площадках – максимум 3 метра по всем направлениям.
• Деформационные швы выполняются с использованием формующих реек, в противном случае разрезы создают после завершающей обработки бетона.
• Стандартные швы по стяжке нарезают блоками 6х6 метров в треть толщины слоя бетона.
• Место расположения и число швов устанавливают, исходя из усадки бетона, коэффициента температурного расширения, вероятных деформаций мест сопряжения стен и пола, фундамента и колонн, и т.д.
• Все швы обязательно герметизируются, исходя из условий эксплуатации и требований.
• Могут использоваться специальные рельс-рейки, укладывающиеся в каркас на этапе заливки.

Железобетонные конструкции в процессе эксплуатации могут быть подвержены различным нагрузкам и воздействиям, компенсировать которые удается за счет выполнения деформационных швов.
