Технология изготовления SIP-панелей

Популярные сегодня «канадские дома» используют в своей технологии строительства SIP-панели. А может ли данный строительный материал гарантировать высокое качество будущего дома?

Вес сэндвич панели настолько мал, что резонно возникает вопрос: а сколько простоит дом из SIP-панелей и не обветшает ли он лет за 5-10? Не съедят ли такой дом мыши? Может ли этот дом использоваться в условиях нашего климата? А что делать, если размеры сэндвич панелей больше, чем надо? И как насчет фенолов и стиролов – экология не подкачает?

На эти и многие другие вопросы дает ответ технология производства СИП-панелей: и комплектующие материалы, и процесс изготовления, и даже «родина» сырья и производственной линии закладывают в этот строительный материал все «характерные» черты. Канадская технология строительства домов из структурно изолированной панели (sip) на самом деле несет в себе очень мало черт страны кленового листа, но так уж сложилось, что первичные стандарты строительства по этой технологии пришли в Россию из Канады. США – вот автор технологии, а к нам материалы и линии для производства сэндвич-панелей в основном поступают из Германии.

Экологичность СИП-панелей

SIP-панели (ОСП) не выделяют вредных для здоровья компонентов. Менее 0,1 ppm – вот количество формальдегида, выделяющегося из SIP-панелей, что соответствует уровню эмиссии Е1, считающемуся безопасным в ЕЭС, где из SIP-панелей разрешено строить детские сады, школы, больницы и прочие социальные учреждения. А европейцы куда придирчивее к экологической безопасности в этой сфере, нежели отечественные разрешающе-запрещающие органы. Исследования показали, что СИП-панели по экологическим показателям предельно близки к дереву.

Состав СИП-панелей

Итак, СИП-панели, вес их и в самом деле очень мал, если сравнивать с камнем, кирпичом, бетоном и т.д. Да и с чего панели быть тяжелой, если состоит она из плит ОСП, между которыми методом гидравлического прессования вклеивается пенополистирол в качестве утеплителя. На стол для сборки слоями укладываются OSB-плита, пенополистирол, опять OSB-плита. Клей на плиты наносится с помощью специальной установки. Кстати, забудьте про «испарение фенолов»: плита OSB это вовсе не ДВП! Склеиваемый пакет помещается под гидравлический пресс, где происходит процесс полимеризации клея в течение 20 минут. Таким образом, одновременно изготавливается несколько SIP панелей. Весь процесс автоматизирован. Рабочие производят лишь сборку пакета панелей.

Транспортировка и монтаж СИП-панелей

Малый вес конструкции — это еще одно преимущество строительства по данной технологии. Простая транспортировка, предполагающая несколько простых действий, призванных защитить СИП-панели от повреждения.

Прежде всего позаботьтесь о том, чтобы панели не пострадали при погрузке. При использовании вилочного погрузчика панели должны грузиться с поддонов. Штабель загруженных в открытую машину панелей надо защищать укрывным материалом, а также по контуру – каждую панель. Продольные балки комплекта в штабеле должны быть вертикально выровнены. Эти меры позволят Вам доставить домокоплект панелей в целости и сохранности к месту будущего строительства.

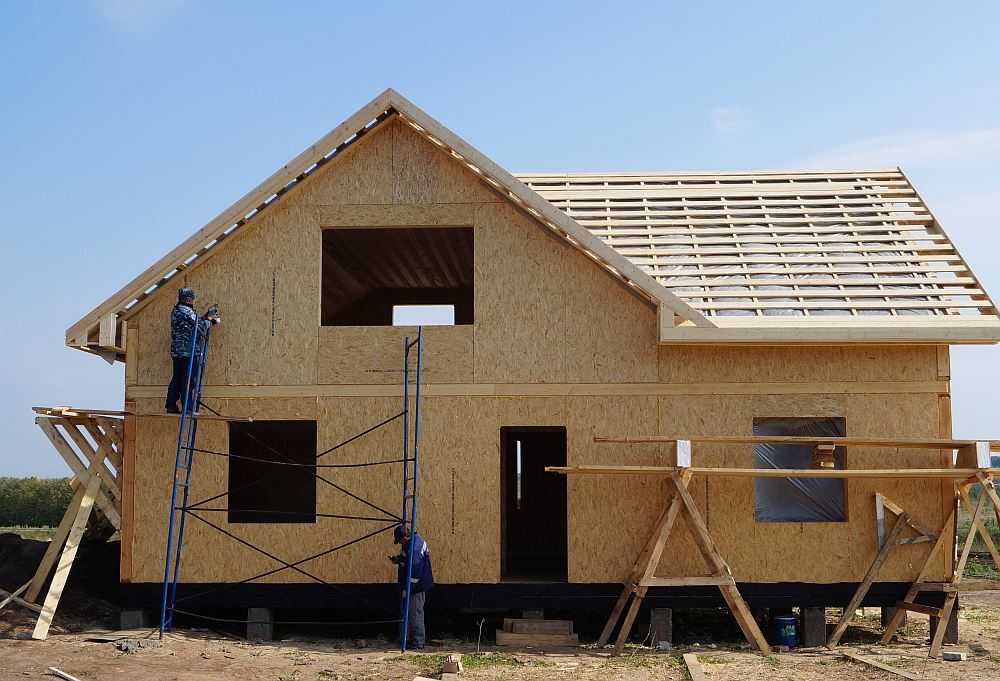

У дома из СИП-панелей относительно несложный монтаж. Не нужно заказывать специальную дорогостоящую грузовую технику. Возведением дома может заниматься бригада из 2-3-х человек при условии, что ими будет руководить профессионал. Да и на дорогом фундаменте можно значительно сэкономить — вес-то незначительный!

Прочность СИП-панелей

Продуманное устройство сэндвич панелей таково, что панель обладает колоссальным запасом прочности, обладает низкой теплопроводностью, не гниет, плохо горит, обладает идеально-ровной поверхностью, не требуя дополнительной подготовки для последующей декоративной отделки. Дома, построенные из SIP-панелей, простоят 80-150 лет, поэтому насчет долговечности также не стоит беспокоиться.

И, если цифра «150» — это теоретическое предположение, то 75-80 лет – таков возраст первых коттеджей в США и Канаде, и поныне радующих не первое поколение обитателей надежностью и уютом комфортного жилья.

ОСП плиты имеют в своем составе длинномерную стружку, доля которых составляет 90%, она уложена в поперечных направлениях, склеивают компоненты панелей под высоким давлением. Именно поэтому СИП-панели прочны настолько, что каждая из них в одиночку способна нести вертикальные нагрузки в пределах 10 тонн включительно, а по горизонтали они выдержат вес до 2 тонн на кв.м.!

Мы провели испытания весом для подтверждения прочности наших СИП-панелей и заехали на них автомобилем весом в 2 тонны и грузовиком массой 4 тонны.

Ни под одной из масс, панель не прогнулась, что говорит о ее прочности и выносливости.

Температурные колебания, которые не страшны СИП домам тоже впечатляют: от -50-ти до +50-ти градусов по Цельсию.

Огнестойкость СИП-панелей

Повышенная огнестойкость — еще один плюс, учитывая особенно актуальную в последние годы в России проблему пожаров. Как и все деревянные дома, дом из СИП теоретически пожароопасен, но специальные антипирены, входящие в состав древесных плит, придают материалу способность к самозатуханию. Более того, чтобы загореться, ориентировано-стружечной плите нужно не менее часа находиться в огне! Этим материалам присвоена третья степень огнестойкости.

Пенополистирол, являющейся «начинкой» панели, может загореться только при контакте с воздухом, что исключено в виду его применения внутри конструкции плиты и дома в целом.

Это не значит, что жильцы дома из Сип-панелей могут проявлять беспечность по отношению к огню: применение горючих и выделяющих высокотоксичные вещества при горении отделочных материалов может свести на нет любую степень огнестойкости строительного материала.

Энергосберегающие свойства СИП-панелей

Если сравнивать дом из стандартных по толщине SIP-панелей (174 мм) с такой же кирпичной кладкой, то первый в среднем в 7 раз теплее! Теплоизоляционные свойства SIP-панели продиктованы уникальными особенностями пенополистирола – наполнителя панели. Холодный дом из SIP-панели в условиях зимы можно прогреть за пару-тройку часов, а если отключить отопительную систему, то снижаться температура будет со скоростью – 1 градус за 24 часа. Дело в том, что дом из SIP-панелей лишен так называемых «мостиков холода»: щелей, зазоров и пр.

Невероятно короткий срок строительства и доступная стоимость — вот, что выбирают ценители этой современной технологии.

Технология строительства с использованием SIP панелей применяется в мире уже более полувека. Пока это преимущественно страны Северной Америки и Европы, но и в России строительство домов по Канадской технологии становится все популярнее. И это закономерно: дома из SIP панелей в несколько раз прочнее обычных каркасных, вместительнее и экономичнее.

Если Вы тоже хотите построить такой дом, компания «Лидер» к Вашим услугам: мы производим и продаем домокомплекты для SIP строительства, предлагаем проекты домов из сип панелей, оказываем строительные услуги.

Характеристики СИП панелей |

Канадские дома очень популярны во многих странах мира.  В России тоже все больше людей предпочитают строить дома по SIP технологии. Такой интерес к канадским домам наблюдается благодаря их многочисленным достоинствам и относительно невысокой цене. Основным элементом конструкции таких домов являются СИП панели, и именно их свойства в большой степени  определяют достоинства дома.

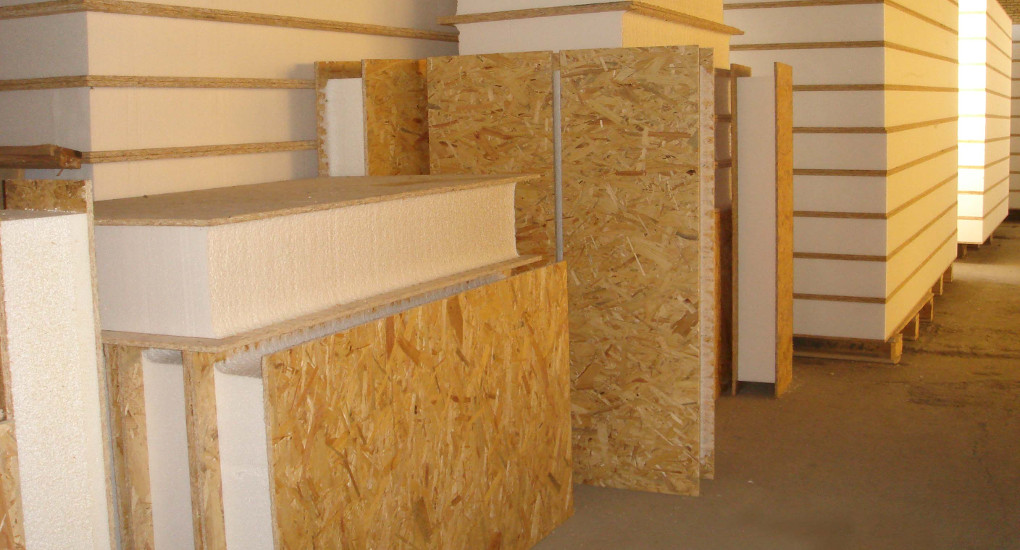

СИП (SIP) панель состоит из двух ОСП (OSB) плит и вклеенного между ними пенополистирола, который выступает в качестве утеплителя. Несложная конструкция и не дорогие материалы, тем не менее, дают строительный материал с уникальным набором свойств.  Хорошая теплоизоляция, прочность и легкость панелей вместе с каркасной конструкцией, делают канадские дома очень прочными, теплыми, долговечными и недорогими в строительстве.

Теплоизоляционные свойства.

Коэффициент теплопроводность пенополистирола составляет 0,037-0,042 Вт/(м·К)). Для примера коэффициент теплопроводности дерева 0,12 Вт/(м·К), пенобетона 0,29 Вт/(м·К), кирпича — 0,7 Вт/(м·К), бетона — 1,51 Вт/(м·К). То есть стена из пенополистирола толщиной 10 см по теплопроводности соответствует стене из дерева толщиной 30 см. Или стене из пенобетона толщиной 73 см или кирпичной стене толщиной 175 см.

Чем меньше теплопроводность тем меньше энергии будет тратиться на обогрев дома и соответственно меньше затрат на энергоносители. В среднем затраты на отопление дома из SIP панелей в 6–8 раз меньше чем на отопление обычных домов (деревянных или кирпичных с утеплением).

Сделаем расчет теплового сопротивления СИП панели толщиной 174 мм. (Тепловое сопротивление – величина обратная теплопроводности и используется для тепловых расчетов).

Коэффициент теплопроводности пенополистиролва марки ПСБ-С-25 равен 0,039 Вт/(м·К). При толщине 0,15 м его теплопроводность будет составлять 0,039 Вт/(м·К) / 0,15 м = 0,26 Вт/К. Тепловое сопротивление (R) пенополистирола толщиной 15 см будет 1 / 0,26 Вт/К = 3,85 К/Вт

Коэффициент теплопроводности плит OSB-3 равен 0,13 Вт/(м·К). При толщине 24 мм (две плиты по 12мм) теплопроводность будет 0,13 Вт/(м·К) / 0,024м = 5,42 Вт/К, тепловое сопротивление будет 1/ 5,42 Вт/К = 0,18 К/Вт.

Тепловое сопротивление СИП панели будет равно R (утеплителя) + R (плит) = 3,85 К/Вт +  0,18 К/Вт = 4,03 К/Вт. Чем больше значение теплового сопротивления, тем меньше происходит теплопотерь, тем «теплее» стены.

Согласно строительным нормам для Москвы и области тепловое сопротивление ограждающих конструкций для дома постоянного проживания должно быть не менее  3,13 К/Вт, для административных зданий не менее 2,55 К/Вт.  Видно, что СИП панель толщиной  174 мм вполне отвечает требованиям, более того существенно их превосходит.

Физико-механические свойства.

Хотя СИП панели сделаны из древесных плит и пенопласта, тем не менее, они выдерживают достаточно большие нагрузки. Например, SIP панель размерами 2,50х1,25 м и толщиной 174 мм выдерживает поперечную нагрузку 2 тонны. Она прогибается но не разрушается. Такая нагрузка соответствует нагрузке 640 кг/м2. Для сравнения, железобетонные плиты перекрытий, которые используются в строительстве выдерживаю нагрузку порядка 300 – 400 кг/м2. Согласно СНиП-ам расчетная нагрузка на эксплуатируемое перекрытия составляет – 150  кг/м2, расчетная максимальная снеговая нагрузка – 180 кг/м2.

При продольных нагрузках SIP  панели выдерживают до 11 тонн на 1 м.п. То есть если взять дом с размерами 10 на 10 метров, то на эти стены можно нагрузить до 440 тонн (периметр стен 40 м.п. * 11 тонн). Такие характеристики с большим запасом перекрывают строительные нормы по нагрузкам на конструкции зданий.

Сразу возникает вопрос, откуда такая прочность, ведь панели сделаны из деревоплиты и, смешно сказать, из пенопласта.  Да, сама по себе OSB плита достаточно гибкая и даже при не очень больших нагрузках прогибается. Про пенопласт, даже толщиной 150 мм, говорить не приходится. Но при склеивании этих разных по своим механическим свойствам материалов, появляется материал, который по прочности в несколько раз превосходит материалы, из которых он сделан.

Структурно СИП можно сравнить с двутавровой балкой. Пенная сердцевина работает как поперечная перегородка, а наружные твердые слои, как аналоги фланцев балки. Чем толще сердцевина, тем лучше панель противостоит поперечному изгибу. При продольном сжатии пенополистирол приклеенный к плитам не позволяет им выгибаться. При поперечном изгибе благодаря пенополистиролу одна из плит SIP панели  сжимается, а другая растягивается обеспечивая всей конструкции высокую прочность на изгиб.

Допустимый прогиб панели измеряется следующим образом: длина пролета делится на коэффициент отклонения (L/480, L/360, L/240, L/180, где L – длина пролета). Чем больше знаменатель в этом уравнении, тем меньше прогиб и тем жестче конструкция. Обычно, коэффициент L/360 применяется для расчета несущих способностей перекрытия, а L/240 – для несущих способностей кровли.

В таблице приведены данные по нагрузкам для СИП панели толщиной 174 мм.

Что это означает? Например, если взять пролет 3050 мм, положить на него панель шириной 1 метр, и на каждый квадратный метр плиты положить по 340 кг, то плита прогнется на 8,5 мм ( 3050мм / 360 = 8,5мм)

Особо следует отметить, что в СИП панелях сочетается прочность и одновременно гибкость.

Вес панелей.

Не маловажным является, и малый вес СИП панелей. Плотность пенопласта используемого в панелях 25 кг/м3,  плотность OSB-3  550 – 650 кг/м3. Поэтому 1 м2 СИП панели толщиной 174 мм весит всего 19 кг. К примеру вес 1 м2 стены из кирпича (толщиной в один кирпич – 25 см) будет весить от 300 до 475 кг. Получается что дом, построенный из СИП панелей приблизительно в 20 раз легче кирпичного. Небольшой общий вес канадских домов позволяет применять облегченные типы фундаментов, а это существенно снижает стоимость строительства.

Кроме того вес стандартной панели около 60 кг, а это значит что строительство можно проводить без использования тяжелой строительной техники. Малый вес плиты вместе с ее большими размерами позволяет быстро возводить дома. Все это существенно снижает затраты на строительство.

Пожаростойкость.

Дома, построенные по SIP-технологии, обладают третьей степенью огнестойкости, которая обеспечивает сдерживание огня на протяжении одного часа. SIP-панели обладают свойством самозатухания благодаря входящему в их состав антипирену. Герметичность дома и плотные стыки панелей препятствуют задымлению помещений и распространению огня. При горении SIP-панели выделяют в 7 раз меньше тепловой энергии, чем древесина, и на порядок меньше отравляющих веществ, что снижает опасность удушья в случае нахождения внутри дома.

Экологичность.

СИП панели – это новый для России строительный материал. И у нас до сих пор еще не проводились серьезные и всесторонние испытания этого материала. А отсутствие достоверной  информации (на русском языке) приводит к недоверию и многочисленным домыслам, в том числе и о вредности плит OSB и пенополистрола.

SIP панели состоят из материалов, удовлетворяющих самым высоким требованиям экологической безопасности. Плита ОСП на 90 % состоит из древесной стружки, остальные 10 % — натуральные смолы, наполнители и отвердители, синтетический воск и соль борной кислоты, которая усиливает защитные свойства ОСП.  Обратите внимание, здесь нет фенола, формальдегида, бутанола. Пенополистриол производится из стирола – экологически безопасного вещества, использование которого не ограничено санитарно-гигиеническими нормативами. Этот материал гипоалергенен и в мировом производстве используется даже для изготовления пищевой упаковки и посуды.

Следует помнить, что технология производства плит OSB и самих SIP панелей пришла к нам из Северной Америки и Европы, где проблемами экологии серьезно озаботились намного раньше, чем нам стало известно само слово «экология». Научные учреждения Европы и Америки проводили многочисленные и всесторонние исследования SIP технологии, и все материалы этих исследований опубликованы и доступны, правда, на английском языке. СИП панели не выделяют в атмосферу вредные вещества, поэтому во всём мире их используют для строительства социальных и медицинских учреждений.

Часто задаваемые вопросы о структурно-изолированных панелях (SIP)

Нажмите здесь, чтобы загрузить эти вопросы и ответы SIP для дальнейшего использования.

Структурные изолированные панели (SIP) представляют собой высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели изготавливаются путем прокладывания сердцевины жесткой пенопластовой изоляции между двумя конструкционными облицовками, такими как ориентированно-стружечная плита (OSB). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть разработаны по индивидуальному заказу для каждого проекта. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания. Строительство с SIP сэкономит вам время, деньги и труд.

Дома из SIP строятся намного быстрее, чем здания с традиционным каркасом. Согласно независимому исследованию, проведенному Р.С. Означает. Панели изготавливаются размером от 8 на 24 фута, поэтому целые секции стен и крыши могут быть установлены быстро, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на строительную площадку, что устраняет время, необходимое для выполнения отдельных операций на строительной площадке по созданию, изоляции и обшивке каркасных стен. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размеры оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более. В примере 2021 года для типичного дома площадью 2000 квадратных футов использование SIP экономит более 16 000 долларов США только за счет исключения затрат на сырье 2 x 4 из-за высокой стоимости пиломатериалов по сравнению с OSB, используемыми для SIP. См. 2021 блог на эту тему.

Структурные теплоизоляционные панели являются одной из наиболее экологичных доступных строительных систем. Оболочка здания SIP обеспечивает непрерывную изоляцию, чрезвычайно герметична, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Конструкции SIP могут сэкономить на 45% больше CO2 с окупаемостью энергии за 5,1 года и окупаемостью парниковых газов за 3,8 года по сравнению с примерами из стержневого каркаса. Узнайте больше на нашем страница устойчивого строительства .

Структурные характеристики СИП аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с сжимающими нагрузками в плоскости. SIP используются для конструкций с сильным ветром, превышающим 180 миль в час, и одобрены для строгих зон Флориды с высокими скоростями ураганов (HVHZ). Несущая площадь SIP эквивалентна зданию с каркасом 2 x 10 с шагом 16 дюймов в центре.

SIP могут быть спроектированы для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA. Для получения дополнительной информации загрузите бесплатный документ SIP Design Best Practices 3 — SIP Structural Capabilities .

Высокопроизводительный корпус здания SIP часто позволяет использовать меньшее оборудование HVAC. Важно работать с квалифицированным специалистом по ОВиК, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ негабаритных размеров не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера. Для получения дополнительной информации загрузите бесплатную брошюру Передовой опыт проектирования SIP 2 — Системы HVAC с SIP .

Здания SIP чрезвычайно герметичны, скорость утечки воздуха составляет менее 3 воздухообменов в час при давлении 50 Па (3,0 ACH50) и требуется механическая вентиляция. Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении. Дополнительную информацию см. в 50-минутном обучающем видео SIPA 9.0021 Интеграция механических систем с SIP .

Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возникновения пожара, если их конструкция отвечает требованиям пожарной безопасности, перечисленным в строительных нормах и правилах. Жилые нормы обычно требуют нанесения 15-минутного огнестойкого теплового барьера на внутреннюю часть всех жилых строений, что достигается путем нанесения 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания с классом огнестойкости V типа часто требуют одночасовой огнестойкости и/или спринклерных систем. Многие производители SIP могут предоставить проверенные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119. Обратитесь к местному производителю за конкретными сборками.

Многие производители SIPA участвуют в одночасовом пожарном листе Intertek для конкретных сборок SIP.

SIP совместимы практически с любой системой здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек. Строители могут выбрать строительство со стенами из SIP и традиционной ферменной крышей или со стенами из стержней и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированного ограждения здания из деревянного каркаса и стальных конструкций.

Большая часть конструкций из SIP-панелей очень похожа на обычный каркас. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов. Правильная герметизация очень важна при сборке SIP. Все стыки должны быть герметизированы специально разработанным герметиком SIP или пенопластовым герметиком, а в некоторых случаях и самоклеящейся лентой SIP. SIP также требуют рассмотрения того, как панели будут размещаться на рабочей площадке. Хотя меньшие панели размером 8 на 4 фута можно установить вручную, более крупные панели размером 8 на 24 фута требуют использования оборудования для разгрузки и установки. Для получения более полной информации загрузите бесплатную брошюру Здание с SIP: НЕОБХОДИМО ЗНАТЬ .

Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP. Крупногабаритные панели можно разрезать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле. Затем пенопластовый сердечник может быть утоплен для шлицев или размерных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины.

Электрические провода протягиваются через предварительно прорезанные каналы внутри сердцевины панелей, называемые «канавками». Чейз добавляется в процессе производства в соответствии с электрическим проектом дома. Электрики могут прокладывать провода через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки.

Хотя термиты не питаются сердцевинами пенопластовых панелей, были случаи, когда эти насекомые выдалбливали сердцевины панелей и использовали их в качестве места для гнездования. Чтобы предотвратить это, многие производители предлагают СИП с пенопластом, обработанным боратом, и/или ОСП. Термитов также можно отпугнуть за счет использования специально разработанной стальной сетки в месте соединения фундамента. Обе эти обработки очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как и в случае любой другой деревянной конструкции.

Если панели повреждены, инженер-строитель должен оценить повреждение, чтобы определить, что является косметическим, а что структурным. Если повреждение только косметическое, то необходимо определить и зафиксировать источник влаги, будь то изнутри или снаружи. Если повреждение структурное, то необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения. В случае повреждения панелей следует уведомить производителя и монтажника панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.

Некоторые производители кровли дают гарантию на битумную черепицу поверх невентилируемых SIP-крыш, в то время как другие аннулируют гарантию из-за более высокой температуры гонта. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного увеличивается (2–3 градуса по Фаренгейту) в невентилируемой кровле, цвет черепицы и ориентация крыши оказывают гораздо более сильное влияние на долговечность черепицы. Согласно Руководству строителя по структурно-изолированным панелям (SIP) , опубликованном Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровлей SIP составляет от одного до двух лет.

Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбрать из множества более прочных кровельных материалов, не содержащих асфальт, или предусмотреть вентиляционное пространство между кровельными панелями SIP и кровельным материалом (известное как холодная или вентилируемая крыша).

Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.

Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между SIP-панелями крыши и кровельным материалом (так называемая «холодная крыша»). Эта передовая практика не является обязательным требованием для зданий SIP, но является разумной дополнительной мерой для повышения долговечности и влагостойкости здания.

Начните с загрузки обзорного документа Проектирование с использованием SIP: КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ. Узнайте больше из часового обучающего видео Базовое проектирование и проектирование SIP .

Дополнительные ресурсы см. на веб-странице SIPA Designing with SIP или обратитесь к местному производителю SIP.

Информацию о ценах можно получить, обратившись к любому производителю или дилеру/дистрибьютору SIPA. Тем не менее, цена материала не отражает экономию труда, которую можно получить при строительстве SIP.

Исследование, проведенное R.S. Минс показывает, что строительство с использованием SIP-панелей может сократить трудозатраты на каркасные, электрические и сантехнические работы на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ. Экономия усилий по установке дверей, окон, шкафов и гипсокартона и отказ от непрерывной изоляции (ci) являются типичными. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.

Строительство SIP признано Международным советом по строительным нормам и правилам, которые используются большинством юрисдикций в США. SIP также одобрены штатом Флорида для зон с высокой скоростью ураганов (HVHZ).

 Для жилых зданий специальные методы строительства стеновых систем SIP включены в Раздел R610 Международного жилищного кодекса 2018 года. Для приложений, выходящих за рамки Раздела R610, строительный инспектор обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. В районах с сильным ветром, высокой сейсмической активностью и коммерческих зданиях всегда требуется разрешение инженера.

Строители должны ознакомиться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить их продукт к SIP. Поскольку в СИП используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется повышенный график креплений.

Если производитель сайдинга не дает рекомендаций по креплению своей продукции к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив от производителя SIP информацию о возможностях выдергивания крепежа.

Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. В Руководстве строителя по структурно-изолированным панелям (SIP) содержится подробная информация по креплению различных типов облицовочных материалов. За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.

Гребенчатая галька представляет собой вздутие битумного кровельного материала, возникающее вдоль стыков инженерных деревянных панелей, используемых в кровельных работах. Это редкое явление вызвано изменением содержания влаги в обшивке крыши и встречается в традиционных кровельных конструкциях с фермовым каркасом, а также в кровельных конструкциях SIP.

Выступы, вызванные расширением кровельных SIP-панелей, могут быть эстетическим недостатком, но они не влияют на характеристики кровли или кровельных SIP-панелей.

Несколько сборок, препятствующих гребенчатой ​​черепице, описаны в Руководстве строителя по структурно-изолированным панелям (SIP) . Задание холодной кровли (вентилируемой с тыльной стороны) или просто обшивка кровли дополнительным слоем ОСП в шахматном порядке над стыками панелей позволит исключить возможность нарезки гонта. В качестве альтернативы вместо битумной черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую кровлю со стоячим фальцем.

Значения R для SIP зависят от толщины SIP и типа используемого материала сердцевины. См. SIPA Таблица значений R для минимальных значений R для общедоступных SIP.

Статические значения сопротивления теплопередаче, как и приведенные в таблице, оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях. При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа.

Окриджская национальная лаборатория Министерства энергетики изучила и протестировала работу целых стеновых конструкций на больших участках. Полученные данные R-значения для всей стены показывают, что 4-дюймовая стена SIP с рейтингом R-14 превосходит стену 2 × 6 с изоляцией из стекловолокна R-19. Для получения более подробной информации загрузите бесплатную версию SIP Design Best Practices 1: High-Performance SIP Building Envelope .

Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе.

В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, в местах соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины.

SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

В кровельных конструкциях SIP опираются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор. Встраивание двутавровых балок в крыши SIP также может легко увеличить пролеты крыши и нагрузки.

Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит. В настоящее время более энергоэффективные, современные и тонкие светодиодные светильники заменили потребность во встроенных светильниках.

Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопластового сердечника. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звуконепроницаемости стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC выше 50 для разделительных стен в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Воздушные или пароизоляционные барьеры не требуются в зданиях SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с коэффициентом проницаемости менее 1,0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.

Это не следует путать с требованием для внешних водостойких барьеров, которые защищают все внешние деревянные конструкции от объемной воды. Подробные рекомендации по пароизоляции см. в Руководстве строителя по SIP Джозефа Лстибурека.

Сантехника не должна располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате. На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены.

Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены накладную канавку, чтобы скрыть сантехнику. Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как дренажные отверстия (DWV), могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.

Рекомендуется, чтобы производители шкафов предоставили инструкции о том, как прикрепить их продукт к SIP. Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа. Из-за последовательной, плоской природы SIP-стен шкафы обычно легче висят с меньшим количеством неровностей при установке.

Если производитель шкафа не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив информацию о возможностях выдвижения крепежа от производителя SIP.

Водо- и воздухонепроницаемая оболочка здания SIP является основой успешной стратегии борьбы с плесенью. Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не может расти.

В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.

Для домовладельцев первым шагом является поиск качественного строителя, имеющего опыт строительства SIP. Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Выполните поиск в Справочнике членов SIPA, чтобы найти опытного строителя SIP в вашем регионе. Рассмотрите возможность использования Мастера SIP Builder, сертифицированного SIPA, который завершил 9Программа 0003 Building Education with SIPs Training (BEST) . Вы можете найти их в каталоге.

Для строителя, который хочет начать свой первый проект SIP, первым делом нужно найти производителя или дилера/дистрибьютора, с которым можно работать, и изучить некоторые из множества доступных образовательных ресурсов.

Строительство дома из SIP или коммерческого здания начинается со строительной документации. Как только строительные документы попадают в руки производителя SIP, дилера / дистрибьютора или специалиста по проектированию, они преобразуются в рабочие чертежи SIP, в которых указаны размеры каждой отдельной панели.

Рабочие чертежи проверяются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После окончательной доработки рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки. Для получения дополнительной информации просмотрите получасовые обучающие видеоролики о процессе заказа SIP и чертежах компоновки SIP . Для получения более полной информации о процессе загрузите бесплатную брошюру Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ .

Для специалистов-строителей, компетентных в стандартных технологиях деревянного каркаса, задача изучения SIP не представляет сложности. Программа для зарегистрированных строителей SIPA представляет собой онлайн-курс обучения, в котором рассказывается, что нужно знать строителям об установке SIP. На веб-сайте SIPA представлены подробные обучающие видеоролики по конкретным аспектам строительства SIP. 20-страничная брошюра Здание с SIP: НЕОБХОДИМО ЗНАТЬ доступна для бесплатного скачивания .

 Многие производители SIP и дилеры/дистрибьюторы также предлагают техническую помощь на месте для строителей, которые плохо знакомы со строительством SIP.

Существует ряд ресурсов по конструкционным теплоизоляционным панелям:

Строители могут принять участие в онлайн-курсе по установке SIP в рамках программы SIPA Registered Builder Program .

 SIPA предлагает курсы повышения квалификации AIA  для профессионалов в области дизайна.

Просмотрите публикации в интернет-магазине SIPA. Руководство строителя по структурно-изолированным панелям (SIP) Джозефа Лстибурека — это популярная книга, содержащая множество информации. Основы представлены в бесплатных брошюрах Проектирование с использованием SIPS: ВОПРОСЫ ПРОЕКТИРОВАНИЯ и Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ . Брошюры серии SIP Best Practices посвящены десяти ключевым темам для строителей и проектировщиков.

Что такое SIP? — Все, что Вам нужно знать.

Структурные изолированные панели (SIP) называют строительным материалом будущего. Но что они на самом деле и почему вы должны заботиться о них?

В Buildpass мы всегда внимательно следим за рынком, когда речь идет о новых экологически чистых строительных материалах или инструментах. В последние несколько лет набирает популярность структурно-изолированная панель (SIP).

SIP были описаны как интеллектуальное решение для более устойчивого будущего. Это современная, инновационная строительная система, которая предлагает чрезвычайно эффективные показатели изоляции (и энергосбережения) наряду с гораздо более высокой скоростью строительства.

Что такое SIP? SIP — это высокоэффективная строительная система, которая предварительно изолирована за счет изолирующего пенопластового сердечника, прорезанного между двумя конструкционными панелями. Панели высотой в этаж, что означает, что они идеально подходят для формирования части или целого здания.

Коэффициенты тепло- и звукоизоляции SIP позволяют им соответствовать или, во многих случаях, превосходить действующие строительные нормы и правила. Что не любить?

Читайте дальше, чтобы раскрыть окончательные детали SIP и узнать, являются ли они правильным ответом для вашего следующего строительного проекта.
