Инструкция по обрешетке: Инструкция по монтажу металлочерепицы

Обрешетка под металлочерепицу. Пошаговая инструкция

Этот процесс не слишком сложен, важно лишь соблюдать последовательность действий. Инструкция, приведённая далее, подробно рассказывает, как создать обрешётку под металлочерепицу.

Во всех прочих случаях показатели допустимых расстояний могут довольно сильно «гулять». В то же время, для металлочерепицы их диапазон сравнительно узок, зазор должен быть минимальным. Это объясняется характеристиками листа черепицы, ориентированного в одну сторону и чередующего участки большей и меньшей жёсткости. Место самой высокой жёсткости располагается на дне волны, вблизи от точки, где начинается следующая. Там и ставят крепящий саморез и брус обрешётки. Шаг обрешётки зависит от профиля по длине листа.

Монтаж композитной черепицы Gerard должен начинаться с верхней части крыши. В процессе установки нижний лист укладывается под верхний, который уже закреплен к стропилам при помощи гвоздей.

При устройстве обрешётки под металлочерепицу нужно иметь в виду размеры устанавливаемого черепичного покрытия. Наиболее часто встречающиеся длины волны профиля это:

• 300 мм;
• 350 мм;
• 400 мм;
• 450 мм.

Различия в длинах волны влекут за собой и разную высоту. С увеличением высоты профиль становится крепче. В то же время:

• Рост высоты листа означает уменьшение его ширины, поскольку металлочерепицу выполняют из оцинковки шириной;
• Также в этом случае растёт цена материала из расчёта на ту же площадь.

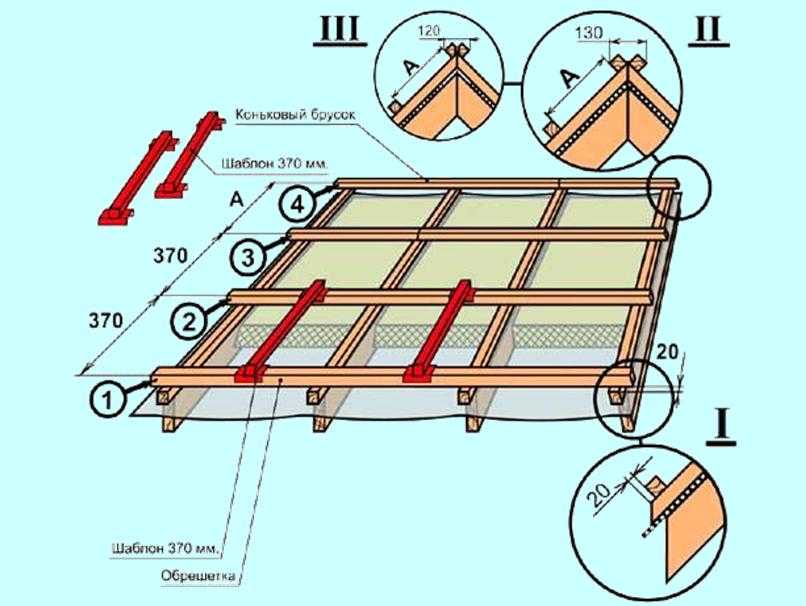

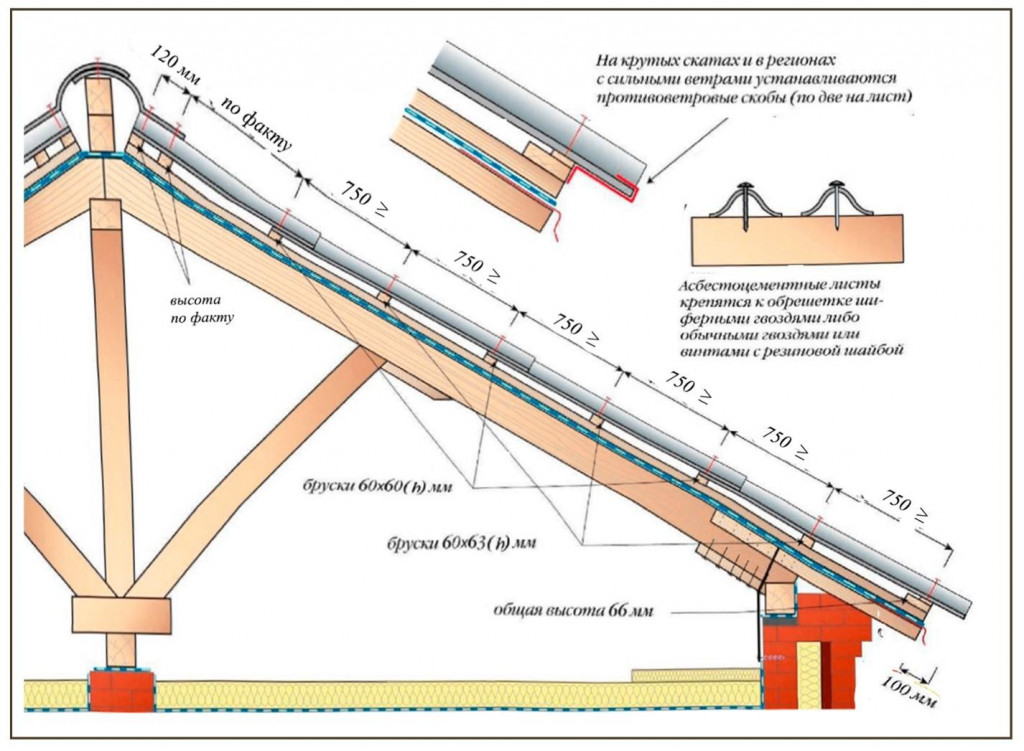

Какая обрешётка под металлочерепицу требуется в том или ином случае, в общем, не зависит от размера используемой металлочерепицы. Размер влияет лишь на дистанцию от первого ряда обрешётки, который находятся по обрезу кобылок или стропильных ног, до второго ряда. Её уменьшают, чтобы впоследствии расстояние в расположении остальных рядов было стандартным. Разница составляет 70 мм, соответственно для обрешётки, выполняемой для профилей с вышеприведёнными длинами волны, эта дистанция равна:

• 230 вместо 300 мм;
• 280 вместо 350 мм;
• 330 вместо 400 мм;
• 380 вместо 450 мм.

Остальные ряды расположены друг от друга на дистанции, равной длине волны. Измерения выполняют от центра доски до центра другой в соседнем ряду.

Хотите знать больше?

• Какая металлочерепица получила золотую медаль на выставке в Евросоюзе в 2014 году?
• Прочитайте 10 реальных отзывов людей о металлочерепице.
• Посмотрите 5 видеороликов про монтаж металлочерепицы.
• Посмотрите 18 фото домов.

Смотрите в нашем каталоге: металлочерепица

Монтаж обрешётки под металлочерепицу требует особого внимания к ряду обрешётки, расположенному на свесе. Существуют несколько правил:

• Необходимо сделать первый ряд обрешётки выше на величину, равную длине волны. Это требуется для компенсации перепада высоты, который характерен для кромки первого листа в сравнении с вертикальными рядами, идущими далее. Размер выступа может быть 28–75 миллиметров. Его обустраивают либо посредством монтажа подкладок на всех стропилах, либо крепя брусок требуемой толщины по всему расстоянию ската;
• Линию крепления крайнего к свесу ряда обрешётки требуется определить по отношению к внешней стене дома с минимальным отклонением. Сам ряд обрешётки размещают по обрезу кобылок или стропильных ног, при этом выступающие стропильные ноги удаляют, ориентируясь на наиболее короткую;
• Через нижний ряд обрешётки край гидроизоляции проходит в водосток. Чтобы не возникло препятствий для стекания воды, верхний край доски выполняют со скосом, чтобы угол к торцевой грани стропильной ноги равнялся 120—140о;

Нередко неопытные владельцы домов неправильно выполняют обрешётку под металлочерепицу. Фото получившейся крыши в этих случаях наглядно демонстрируют возникающие дефекты.

• Листы не стыкуются;
• На покрытии ската образуются складки;
• Черепица непрочно зафиксирована на обрешётке;
• Неудачное крепление фронтонных и карнизных планок.

Если владелец дома не знает, как правильно провести монтаж обрешётки под металлочерепицу, ему не избежать целого ряда промахов.

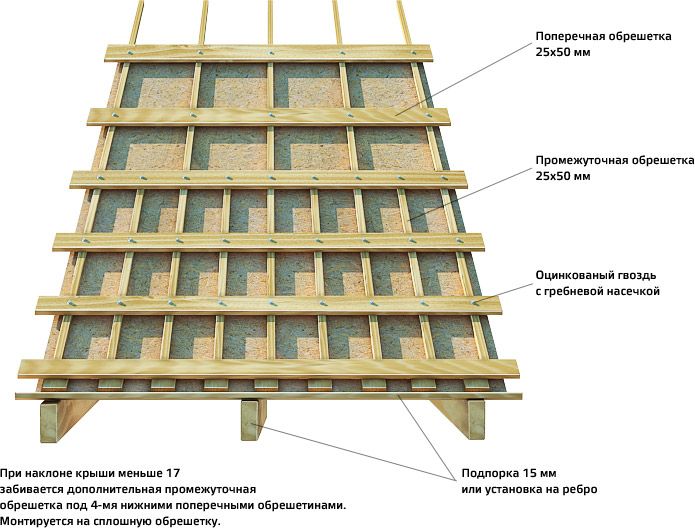

Обычно применяют один из следующих вариантов основы:

• Самый частый вариант — обрезная доска размером 24 или 25×100 миллиметров. Её используют на обычных кровлях простой конструкции и стандартного веса;
• Обрезная доска размером 32×100 мм. Применяется, если кровля имеет особую конфигурацию, либо толщина листа оцинковки в её основании превышает полмиллиметра;
• Наконец, при увеличенном шаге стропильных ног, используют брус размером 40×60 либо 50×50. Этот шаг нередко может достигать 60–90 см., а в особых случаях доходит до метра.

Устройство обрешётки под металлочерепицу требует особого внимания к следующим зонам, где она должна быть сплошной:

• Ендова или место соединения двух скатов;
• Зона, примыкающая к трубе;
• Зона, примыкающая к мансардным окнам. Для данного элемента требуется не только обрешётка сплошного типа, но и отдельная стропильная конструкция, к которой и монтируют брус.

При этом не следует делать сплошной обрешётку над утеплителем. Также она должна иметь достаточные зазоры. В противном случае конструкция станет препятствовать циркуляции воздуха, и в этом месте скопится сырость.

Желающие сделать обрешётку под металлочерепицу так, чтобы конструкция прослужила длительное время, должны соблюдать следующие стандарты:

• Гвозди, крепящие обрешётку, по длине должны превосходить толщину крепимой доски в два раза;
• В поперечнике гвозди должны быть от 3 до 3,5 мм. Гвозди более крупного диаметра способны расколоть доску, поскольку она не очень широкая;
• Со стропилом элемент обрешётки соединяют двумя гвоздями, которые располагают у края доски в районе оси стропила;
• 4. Обратите внимание! Гвоздей должно быть именно два, а не один. В соответствии со СНиП влажность обрешётки не должна превышать 25%, но и даже если это требование соблюдено, древесина будет постепенно деформироваться от атмосферной влаги. Следовательно, доска, стоящая на одном гвозде, потянет за собой и металлочерепицу.

Поэтому существует мнение, что самая правильная обрешётка под металлочерепицу — это конструкция, выполненная из металла, на который влажность воздействует заметно меньше, нежели на древесину. Стропила в этом случае также возводят из металла. При этом все правила, относящиеся к расстояниям между рядами, такие же, как и в отношении дерева.
Этот вариант менее рационален, так как крепление обрешётки из данного материала выполняют с помощью саморезов, а это более трудоёмкий процесс, чем забивание гвоздей.

С соблюдением всех упомянутых правил владелец дома получит надёжную и долговечную кровлю, которая одновременно будет весьма привлекательно смотреться.

Хотите знать больше?

• Какая металлочерепица получила золотую медаль на выставке в Евросоюзе в 2014 году?
• Прочитайте 10 реальных отзывов людей о металлочерепице.
• Посмотрите 5 видеороликов про монтаж металлочерепицы.
• Посмотрите 18 фото домов.

Смотрите в нашем каталоге: металлочерепица

Монтаж обрешетки под металлочерепицу: шаг, размеры, порядок действий

Конструкция обрешетки под металлочерепицу отличается от обычной. Чтобы спроектировать основание для элементов обшивки, необходимо учесть их размер. Опоры должны приходиться на их верх и низ. Расстояние между досками и брусьями делают меньше, чем для шифера или керамического покрытия. Их можно укладывать на облегченную стропильную систему, поскольку нагрузки на нее значительно снижаются. Панели, имитирующие классическую керамику, весят гораздо меньше, чем их натуральный аналог. Они в два раза легче шифера. Плиты изготавливаются из тонкой стали, меди и алюминия. Материал хорошо резонирует. Во время дождя потребуется защита кровли от шума, поэтому в свободном пространстве желательно предусмотреть место для укладки звукоизоляционной мембраны.

Делаем обрешетку под металлочерепицу

Материалы каркаса

Особенности кровельного пирога

Расчет шага

Пошаговая инструкция по монтажу

• Инструменты для работы
• Подготовка основания
• Устройство вентиляции
• Монтаж конструкции

Основание состоит из деревянных брусьев и досок. Стальной и алюминиевый профиль почти не применяется. Он легче, проще в обработке. Металл не боится пламени и не деформируется при изменении влажности и температуры, однако ширина профиля делает монтаж отделки довольно затруднительным. Опора для деталей должна иметь большую площадь. Для соединения используется сварка либо болты, под которые придется вымерять и сверлить отверстия.

Проще и дешевле сконструировать систему опор из древесины. Ее поверхность обрабатывают антисептиками, препятствующими распространению плесени, и пропитывают антипиренами — добавками, повышающими устойчивость к воздействию открытого пламени. Защитой от влаги служит лак или краска. Без них влага при замерзании будет расширяться в порах и разрушать их, вызывая появление трещин.

Перед тем как сделать обрешетку под металлочерепицу, необходимо рассчитать нагрузку на нее. Она зависит от массы обшивки, угла и площади кровельного ската, а также силы ветра и толщины снегового покрова.

Один из важных параметров — площадь поверхности крыши. Чем она больше, тем толще должны быть сборные элементы. Объем нужен для обеспечения циркуляции воздуха между облицовкой и слоем гидроизоляции, расположенным под ней. Без вентиляции даже обработанное деревянные детали будут постепенно разрушаться.

Черновое покрытие сколачивают из досок толщиной 2,5-5 см и шириной 10 см. Чаще применяют обрезные доски-дюймовки 25 мм. Более толстые нужны для широких скатов с небольшим углом наклона. Для создания каркаса подходят хвойные породы, бук, ольха.

Pixabay

Толщина должна соответствовать заявленной. Максимальное отклонение — 3 мм. Не допускаются дефекты поверхности — следы плесени, трещины и другие повреждения. Перед обработкой защитными составами партию тщательно просушивают, собирая в штабеля с прокладками, обеспечивающими циркуляцию воздуха. Сверху необходимо сделать навес, защищающий от осадков и солнечных лучей. При слишком быстром и неравномерном высыхании волокнистая структура может треснуть или изменить свою форму. При укладке в штабеля их следует выравнивать — иначе при установке на стропила поверхность сложно будет выпрямить.

Он представляет собой многослойное покрытие, защищающее внутренние помещения от холода, влаги и шума. При устройстве кровли из металлочерепицы по деревянной обрешетке используются разные схемы. На выбор конструкции влияют природные условия региона, где ведется строительство. Ветровые и снеговые нагрузки на севере или в гористой местности иногда превышают 400 кг/м

Instagram @huggehouse

Части кровельного пирога

• Стропила — они опираются на стены и удерживают вес остальных слоев кровли.
• Гидроизоляция. Для теплых чердаков укладывается дополнительная внутренняя теплоизоляция.
• Контробрешетка из брусков 5х5 см — служит для повышения прочности конструкции, а также для ее вентилирования. Постоянное проветривание позволяет избавиться от сырости внутри массивного пирога, которая возникает при конденсации влаги, находящейся в воздухе.
• Обрешетка под облицовку.
• Утеплитель, закрытый гидроизоляцией. Его укладывают в ячейки каркаса. Сверху и снизу стелют пленку, непроницаемую для влаги.
• Внешнее покрытие.

Unsplash

Перед закупкой материала и началом монтажных работ необходимо составить схему каркаса. Он бывает трех видов.

Схемы каркаса

• Разреженный — опоры находятся под краями плиты, параллельными коньку и карнизу. Такой вид применяется наиболее часто. Его используют при угле наклона от 20 градусов.
• Сплошной — зазор между опорами составляет 2-3 см. Такой настил устанавливают на пологих крышах. Вместо натуральной древесины можно постелить влагостойкую фанеру или листы ДСП. Они лучше переносят внешние воздействия и не теряют форму при изменении температуры и влажности.
• Комбинированный — сочетание сплошного и разреженного покрытия. Сплошное крепят возле стен и дымоходов, а также во внутренних углах, где снеговая масса особенно велика.
  Оно необходимо там, где возникают дополнительные нагрузки на поверхность — возле мансардных окон, лестниц, перил, снегозадержателей, под коньком. Остальную площадь занимает разреженная обшивка.

Pixabay

Расчет шага

Для правильного расчета шага нужно знать размер одной панели и расстояние между ее опорами и креплениями. Шаг не зависит от веса деталей, который, как правило, не превышает 7 кг/м². Элемент крепится на саморезы, расположенные в его верхней части. Нижняя имеет небольшую ступеньку, которая не фиксируется на основании.

Саморез устанавливают в центре средних рядов и с края стартового, расположенного по периметру. Нижние элементы металлического покрова фиксируются шурупами сверху и снизу. При ширине плиты 35 см, расстояние между центрами рядов будет равным той же величине. Стартовая планка с шириной 10 см находится на расстоянии 30 см от остальных, так как шурупы вкручиваются в ее край, а не в центр.

Чтобы правильно сделать обшивку, необходимо ознакомиться с пошаговой инструкцией от производителей. Их рекомендации часто отличаются. Например, некоторые производители рекомендуют возле карниза прибить две доски, установив на крайнюю сверху брусок. Он выполняет роль опорной ступеньки. Возле карниза также рекомендуется монтировать торцевые ряды, повернутые ребром вверх. Их закрывают специальными угловыми деталями. Саморезы вкручивают в боковую и верхнюю сторону стальной оболочки, фиксируя ее на торце и на облицовке.

Instagram @krovlyaufa

Инструменты для работы

Их лучше подготовить заранее, чтобы не отвлекаться на их поиск при монтаже.

• Строительный уровень и рулетка.
• Карандаш и бечевка, чтобы делать разметку.
• Молоток.
• Пила по дереву.
• Шуруповерт.
• Лестница и строительные леса.
• Страховочный пояс — удержаться на стропилах непросто.

Подготовка основания

Перед началом работ необходимо убедиться, что стропильные балки смонтированы правильно. Исправить ошибки, допущенные при создании несущих конструкций, лучше до начала облицовочных работ. Чтобы основание прослужило долго, его так же, как и части каркаса, обрабатывают защитными составами.

Средства обработки

• Антипирены — замедляют горение.
• Антисептики — защищают от плесени и других микроорганизмов, разрушающих структуру материала.
• Гидрофобные добавки — достаточно нанести несколько слоев лака или краски.
• Универсальные грунтовки комплексного действия.

Pixabay

Создание контробрешетки

Она необходима для придания жесткости конструкции. Кроме того, она прижимает к стропилам гидроизоляционную пленку либо диффузионную «дышащую» мембрану. Эта мембрана способна пропускать пар, идущий со стороны помещения.

Как правило, используются те же материалы, что и для основного каркаса. Их прибивают вдоль стропил. Материалом также могут служить бруски высотой до 5 см либо доски, распиленные вдоль. Они должны быть плотно прибиты к стропильным балкам. Зазоры оставлять нельзя.

Instagram @krovlyaufa

Монтаж основного каркаса

Начать следует с разметки. Ее наносят предельно точно — иначе плита будет лишена опоры либо встанет криво. Расположение сборных элементов обозначают бечевкой, натянутой на гвозди, вбитые по краям ската. Чтобы она оставила видимый след, ее покрывают краской, натягивают перпендикулярно поверхности и отпускают. При ударе остается ровная заметная линия.

Стыки располагают на контробрешетке. Они должны находиться в центре нижнего бруска. Провисание краев не допускается. Древесина даже после обработки защитными составами может сужаться и расширяться. Чтобы стороны не давили друг на друга, между ними оставляют свободное пространство в несколько миллиметров.

Pixabay

Монтаж обрешетки под металлочерепицу начинают снизу. Сначала крепят нижний ряд, расположенный по периметру здания. Как правило, он укреплен дополнительным рядом, так как ему приходится выдерживать вес карниза и водосточного желоба. Следует помнить, что нижний ярус облицовки укладывается не на середину, а на дальний край этого ряда. Расстояние до следующего будет меньше на половину доски. Далее расстояние между рядами измеряется от центра до центра.

Установку следует производить без погрешностей. Замеров с помощью рулетки для этого недостаточно. Нужно прикладывать металлическую деталь и смотреть, насколько ровно она встает в каждый новый ряд. Неровности по вертикали устраняются при помощи клиньев и тонких реек. Выступы срезаются рубанком. Для замеров используется строительный уровень. Без него обнаружить дефекты будет сложно. Если же их пропустить, после отделки они будут хорошо заметны. Каждый шаг укладки необходимо тщательно контролировать. Лучше уделить внимание контролю при монтаже, чем потом снимать покрытие, чтобы его переделать.

Instagram @remontgotov

Instagram @remontgotov

Instagram @remontgotov

Instagram @remontgotov

Instagram @ruslidstroy.ru

Instagram @ruslidstroy.ru

Конек крыши, внутренние углы, пространство вокруг печных труб, мансардных окон усиливается сплошным настилом. Для его создания подойдет влагостойкая фанера, плиты ДВС или ДСП. Сверху их закрывают доборные элементы, например, уголки и отдельное покрытие для конька.

Если настил делается без контробрешетки, его можно укладывать одновременно с гидроизоляцией, проклеивая стыки полотен скотчем. Ширина нахлеста составляет 10 см. При работе важно не повредить пленку. Если появилась рваная дыра, заклеить ее скотчем будет невозможно.

Когда обшивка готова и проверка закончена, можно приступать к отделочным работам.

Рекомендуем также посмотреть инструкцию по монтажу обрешетки и подробный разбор процесса на видео.

Инструкция по обрамлению | JLC Онлайн

Опубликовано 30 июня 2017 г.

Базовое обрамление стен

Метки: обрамление, стены и потолки, Обрамление стен, Стены

Опубликовано 692Z» itemprop=»dateCreated»> 24 августа 2017 г.

Обрамление черновых проемов

По Роу Осборн

Процесс разметки и сооружения черновых проемов для дверей и окон Более

Метки: окна, обрамление, Двери

Опубликовано 185Z» itemprop=»dateCreated»> 03 мая 2017 г.

Привязка линий разметки для стен

Процесс компоновки и квадратуры для настила, плиты или поверх стен фундамента. Более

Метки: обрамление, Инструменты измерения и разметки, Каркас стены

Опубликовано 682Z» itemprop=»dateCreated»> 13 марта 2017 г.

Резка общих стропил

Для новых членов экипажа JLC разбирает процесс выкладки и резки… Более

Метки: обрамление, Объемные деревянные крыши, Кровельные работы, Обучение навыкам, Обучение профессиям

Опубликовано 392Z» itemprop=»dateCreated»> 29 марта 2017 г.

Лестничные косоуры: расчет и компоновка

Для новичков или столяров-ветеранов, которые не умеют чинить лестницы каждый день, вот… Более

Метки: Лестница, обрамление, Лестницы, Столярные изделия

Опубликовано 712Z» itemprop=»dateCreated»> 07 мая 2020 г.

Руководство для строителей по строительству стен жесткости

По Тим Улер

Тим Улер выстраивает нас на стенах обшивки в сейсмических и ветровых зонах Более

Метки: Обрамляющие соединители, Панель обшивки и сдвига, обрамление, Сейсмика и ветер, Инжиниринг

Инструкции по обрамлению стены | Главная Руководства

Роуг Пэрриш

Знание того, как обрамлять стену, позволит вам подняться на более высокий уровень столярного мастерства. Вы можете строить сараи, гаражи и новые перегородки, зная правильные методы возведения каркаса. Вы также можете отремонтировать оболочку дома — хороший способ войти в дверь недвижимости — построив новые стены после внутреннего сноса. Прежде чем начать, проконсультируйтесь с местным городом или округом — вам почти наверняка потребуется получить разрешение, а также вам может понадобиться лицензия на генеральный подряд штата Калифорния «B» для благоустройства дома.

1. Проведите мелом линию вдоль основания в запланированном месте для стены. Перенесите конечные точки меловой линии на нижнюю сторону потолочных балок выше, используя плотницкий карандаш, отвес и веревку. Проведите мелом линию между отметками на потолке.

2. Измерьте необходимую длину и высоту планируемой стены. Перенесите измерения на черновой пол или другое большое ровное рабочее пространство, отметив большой прямоугольник. Работайте с наименьшим размером, если высота или ширина варьируются вдоль запланированного пространства стены. Добавьте 1/16 дюйма к высоте, если стойки изготовлены из недавно отшлифованной древесины с высоким содержанием влаги, чтобы учесть возможную усадку; попросите лесопилку проверить влажность для вас.

3. Отметьте ширину на чертеже 2 на 4 и обрежьте его по размеру. Сделайте еще две одинаковые отметки и надрезы, чтобы создать три 2 на 4, которые будут служить двойной верхней пластиной и одинарной нижней пластиной. Сожмите пластины вместе. Отметьте расположение ваших общих шипов на обоих концах, используя измерительную ленту и угольник, а также промежуточные общие шипы на расстоянии 16 дюймов от центра.

4. Отметьте расположение и ширину чернового проема для любых дверей или окон в соответствии с рекомендациями производителя дверей или окон. Отметьте места для частичного внутреннего штифта, называемого домкратом, и соседнего полноразмерного штифта, называемого центральным штифтом, чтобы обойти и укрепить грубое отверстие с помощью квадрата скорости по бокам зажатых пластин. Разожмите тарелки и разложите их на рабочем месте.

5. Обрежьте обычные шипы и шпильки до длины, основанной на ваших расчетах высоты минус 4 ½ дюйма. Положите их на рабочую область между пластинами, близко к их предполагаемому конечному положению, указанному карандашными отметками, сделанными ранее. Вырежьте перемычку на 3 дюйма шире, чем черновой проем для любого окна или двери, исходя из рекомендуемого размера чернового проема в инструкциях производителя.

6. Поместите жатку между центральными шпильками и зафиксируйте ее стержневым зажимом. Измерьте расстояние от жатки до верхней пластины, отметьте эту длину и отрежьте необходимое количество каленых шпилек, чтобы по одной на каждые 16 дюймов в центре. Измерьте расстояние от жатки до нижней пластины для шпилек домкрата и отрежьте два 2 на 4 до этого размера.

7. Установите болты на место. Прибейте через верхние пластины и коллектор к концам каленых шпилек. Гвоздь через пластины в концы шкворня и через стороны шпильки в концы коллектора. Прибейте через верхнюю и нижнюю пластины к каждому концу общих шпилек. Проденьте гвоздь через шпильки в шпильку и через нижнюю пластину в конец шпильки.

8. Вырежьте черновой подоконник, чтобы он поместился между стойками домкрата по бокам оконного проема. Прибейте подоконник к шпилькам домкрата. Измерьте, отрежьте и прибейте на место каленые шпильки, чтобы они поместились между черновым подоконником и нижней пластиной.

9. Поднимите стену с помощью помощника. Прижмите каркасную стену в нужное положение так, чтобы опорные плиты лежали в пределах мелового контура чернового пола, а верхняя часть стены совпадала с меловым контуром потолка. Ударьте по каркасной стене кувалдой или молотком, если вы вставляете каркасную стену из новой древесины, которая, как предполагается, впоследствии даст усадку, на место. Убедитесь, что стена ровная, с помощью спиртового уровня и, при необходимости, постучите по стене до уровня ладонью или молотком. Прибейте каркасную стену к черному полу и потолочным балкам.
