Ruukki Frigge — современная модульная металлочерепица, характеристики которой позволяют выполнить простой и интуитивно понятный монтаж. Модульность и симметричность профиля, а также специально разработанные для Ruukki Frigge торцевая и коньковая планки, предоставляют возможность выбора произвольного направления монтажа, справа налево или слева направо (рис.1).
Кроме того профиль можно монтировать сверху вниз или снизу вверх.
Специальные монтажные углубления, расположенные в «лобовой» части профиля, облегчают крепление листов шурупами (рис.3).
Для обеспечения качественного монтажа металлочерепицы и правильного
функционирования подкровельной системы, рекомендуется монтировать
Ruukki Frigge на обрешетку, изготовленную из деревянных брусков сечением
40х60 мм (допускается 40х50 мм). Бруски должны быть сухие, ровные, обработанные противогрибковыми средствами, не вызывающими коррозии металлических элементов, которые с ними контактируют. Независимо от уклона
крыши контробрешетку необходимо крепить к конструкции кровли с шагом 35
см по осям брусков. Исключением является первый брусок, который необходимо разместить таким образом по отношению к карнизному свесу, чтобы край
панели Ruukki Frigge выступал за линию карниза на 40-45 мм.
Способ монтажа, представленный в данной инструкции, носит характер общих рекомендаций. Необходимый, конкретный способ монтажа может отличаться от описанного в инструкции в зависимости от типа кровли и страны, в
которой производится монтаж.
Для использования данной инструкции по монтажу проконсультируйтесь с проектировщиком вашей кровли или
свяжитесь с технической поддержкой Ruukki.

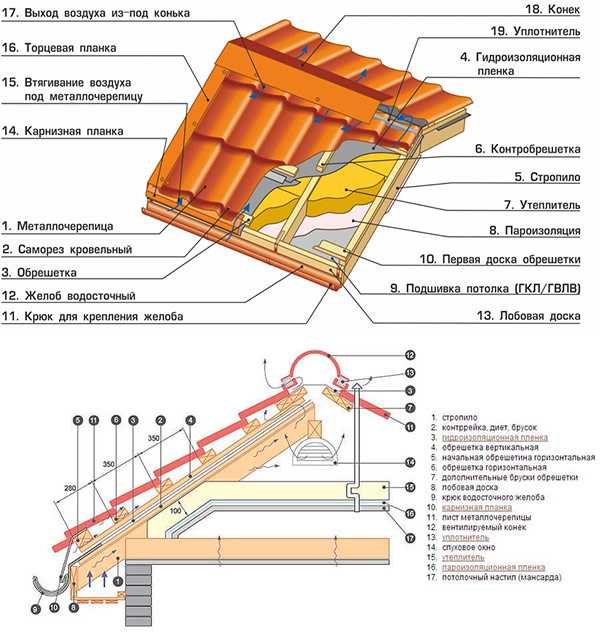

1. Стандартное размещение элементов кровли
2. Монтаж паропроницаемой гидроизоляционной мембраны
3. Монтаж деревянной обрешетки и контробрешетки
4. Монтаж водосточных крюков
5. Монтаж длинных водосточных крюков
6. Монтаж стартового бруска
7. Монтаж карнизной планки
8. Схема размещения бруска вдоль торца кровли
9. Монтаж отвода для воды у торцевой планки
10. Монтаж листов металлочерепицы от карниза
11. Монтаж листов металлочерепицы от конька кровли
12. Схема размещения листов металлочерепицы
13. Крепление листов при помощи шурупов
14. Схема размещения подконькового бруска
15. Схема монтажа коньковой планки
16. Схема монтажа торцевой планки
Заявка на расчетОтправить заказ
Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.
Файл заказа
Я даю свое согласие на обработку моих персональных данных.
- Frigge
- Finnera
- Инструкция по монтажу Frigge
- Инструкция по монтажу Finnera
- Сертификаты
- Главная
- Металлочерепица
- Ruukki
- Инструкция по монтажу Frigge
Инструкции по монтажу металлочерепицы, замер, доставка, монтаж
Пошаговая инструкция по монтажу металлочерепицы на крышу.
Подробная видео инструкция по установке металочерепицы на кровлю.
Как инструкция помогает сэкономить. Во что обходится ее несоблюдение.
| Скачать инструкции: | Почитать на сайте: | ||||||
|
|
Видео инструкции
Инструкция по монтажу металлочерепицы
Доставка, разгрузка и хранение
Чтобы доставить на объект металлочерепицу, необходим автомобиль с открытым верхом (грузят кран-балкой).
Листы должны быть надежно закреплены при перевозке. Разгружать необходимо (в зависимости от длины листа) 2-4 рабочим. Поднимать листы надо по одному и аккуратно складывать. Хранить не более двух недель с момента доставки к месту применения до начала монтажа.
доставка металлочерепицы
разгрузка листов
хранение кровли на объекте
Укладка обрешетки
Обрешетка – это основа кровли. Перед монтажом необходимо провести обмер скатов, подготовить деревянные бруски и обработать их антисептиком. Монтаж обрешетки на скаты производится бригадой (2-3 чел.). Шаг обрешетки зависит от типа металлочерепицы. На коньке обрешетка двойная.
контрольный обмер скатов
антисептирование обрешетки
монтаж обрешетки на скаты
шаг обрешетки по шаблону
двойная обрешетка на коньке
Гидроизоляция
Гидроизоляция необходима для защиты от влаги.
Можно использовать пленку или мембрану (не требует зазора с утеплителем). Пленка раскатывается по скатам кровли с нахлестом и фиксируется контробрешеткой. Не забывайте выводить гидроизоляцию на карнизе.
направление раскатывания рулонов
фиксация пленки и прогиб
вывод гидроизоляции на карнизе
Карниз кровли
При монтаже металлочерепицы, рекомендуется установить крюки для водостока. Их можно закрепить на стропила или карниз. Далее, карниз закрывается металлической планкой. С помощью двустороннего скотча закрепите гидроизоляционную пленку.
крепление крюков водостока
установка карнизной планки
двусторонний скотч
крепление гидроизоляции
Устройство ендовы
Ендова является важной частью кровли, так как она защищает внутренний угол крыши от протекания.
Состоит из двух элементов – нижняя ендова и верхний разжелобок. На стропила монтируется нижняя часть элемента, сверху кладется металлочерепица, и в конце монтируем разжелобок.
узел ендовы
монтаж нижней ендовы
установка верхней ендовы
крепление разжелобка
Отделка трубы
Отделка трубы производится с помощью гладкого листа, из которого гнется планка примыкания. Отметьте на трубе место штробы. Сделайте штробу, промойте ее и залейте герметиком. Вставьте элемент и закрепите на обрешетке. Сверху установите металлический «фартук».
установка фартука вокруг трубы
монтаж листов металлочерепицы
монтаж планок примыкания
отметка на стене
штробление болгаркой
щель очищается от пыли
профиль фиксируется герметиком
крепление к обрешетке саморезами
края листов завальцовываются
планки примыкания вокруг трубы
Мансардные окна
Мансардные окна позволяют сделать дополнительное естественное освещение.
Монтаж возможен при использовании двух элементов: оклад и комплект тепло и гидроизоляции. Возможно оснащение системой дистанционного управления.
установка окон в скат кровли
мансардное окно с окладом
Резка листов
Разметьте черепицу. В качестве инструмента необходимо использовать вырубные ножницы. Не используйте искрообразующий инструмент (болгарку). Место отреза закрасьте специальной краской для металла.
разметка листов металлочерепицы
резка специальным инструментом
резанные края закрашиваются
нельзя применять болгарку
Укладка листов
Подъем листов на кровлю осуществляйте осторожно, с помощью 2-3 чел. Не допускайте сгибы и переломы листа. Подровняйте лист по коньку и закрепите его. Уложите следующий. Соблюдайте порядок укладки листов (см.
рис.).
подъем листов кровли по направляющим
нельзя допускать переломы
предварительная фиксация поверху
стыковка двух листов
лист подсовывается под предыдущий
порядок укладки металлочерепицы
Крепление
Закрепите листы кровельными саморезами. Обеспечьте правильное крепление, без перетяжек. ЭПДМ-подкладка на саморезе должна быть надежно прижата, но не расплющена.
крепление листа по карнизу
используйте мягкую обувь
правила закручивания саморезов
Установка конька
Существуют полукруглые и прямоугольные коньки. С полукруглыми используются заглушки. Монтаж конька производится после металлочерепицы, длинными саморезами (3,5х70 мм).
Под конек необходимо уложить уплотнитель.
прямоугольный и полукруглый коньки
заглушка полукруглого конька
фиксация заглушки на профиле
уплотнители под конек
крепление конька на металлочерепицу
Ветровая планка
Ветровая планка защитит крышу от бокового ветра. Установите планку и закрепите ее длинными саморезами. Обеспечьте герметичность при стыковке ветровой планки с коньком.
монтаж ветровой планки
стыковка ветровой и конька
Цена инструкции по монтажу металлочерепицы
Скачать инструкцию по монтажу кровли можно совершенно бесплатно. Почему тогда такой вопрос? Потому что незнание, как укладывать металлочерепицу, приводит к переделке всей кровли.
Опытные прорабы говорят, что 20-30% кровельных работ – это переделка новых крыш.
Но «мастера бродячих бригад», которые их делали, не представляли устройство кровли, в глаза не видели инструкцию и не знают, как укладывать эту самую металлочерепицу. В результате:
- крыша течет,
- стропила загнивают,
- утеплитель мокнет,
- листы кровельного покрытия ржавеют,
- а в мансарде появляется плесень.
И владельцу дома приходится раскошелиться на повторный монтаж кровли.
Цена работ по переделке крыши складывается вот из чего:
- Стоимость работ по демонтажу старой кровли и испорченного кровельного пирога.
- Стоимость устройства нового кровельного пирога и монтажа покрытия.
- Цена металлочерепицы (новой, так как старая за несколько лет могла прийти в негодность, если при укладке не соблюдалась инструкция).
Переделывать кровлю – это заплатить за демонтаж бракованной крыши плюс монтаж новой. То есть примерно 120-150% стоимости возведения кровли «с нуля». Это и есть цена инструкции по монтажу кровли.
Нужна ли инструкция, если кровлю делают строители?
В Финляндии, где финскую металлочерепицу укладывают финские кровельщики, инструкция владельцу дома, скорее всего, не потребуется.
У нас дела обстоят иначе. Члены «бродячих бригад» со всего СНГ не всегда точно знают устройство кровли из металлочерепицы и, вообще, как укладывать металлочерепицу. Хозяину придется регулярно проверять, все ли правильно делается и самому познать теорию кровельного дела. А для этого как раз и необходима инструкция по монтажу кровли из металлочерепицы.
Когда можно не читать инструкцию?
Только в одном случае – если монтаж металлочерепицы осуществляют мастера от компании-продавца. В этом случае можно быть уверенным – они не уйдут, пока не будут выполнены условия договора и подписан акт приемки-сдачи объекта. Результаты хорошей работы можно посмотреть в фотогалерее.
