Инструкция по монтажу металлочерепицы Ruukki: Adamante, Monterrey, Decorrey

Подъем и укладка листов

Поднимать длинные листы кровельного покрытия не стоит за концы, лучше всего поднимать их за стыковочные края, следите, чтобы листы не царапались друг о друга.

Отдельные листы кровельного покрытия следует поднимать по направляющим опорам, установленным от карниза до земли. Листы можно толкать снизу от земли наверх, держась за оба края. Не ходите под листами во время их подъема.

Гидроизоляция

Монтаж гидроизоляционного слоя следует выполнять горизонтально, начиная от карнизов и укладывая слой поверх стропил. Гидроизоляционный материал должен выступать как минимум на 200 мм за край стены у карнизов и с торцов. Сначала прикрепите гидроизоляционный материал скобками к стропилам. Окончательный крепеж выполняется при помощи деревянных реек, например 22х50мм (для обеспечения вентиляции), которые укладываются на слой гидроизоляции вдоль стропильных ферм.

Гидроизоляционный материал должен свободно провисать между стропилами.

У конька гидроизоляционный слой укладывается согласно инструкциям по монтажу, указанным на деталировочных чертежах. В случае возникновения проблем следует обратиться в наш отдел технической поддержки, где специалисты предложат решение в зависимости от конкретного типа конька.

Слои гидроизоляции должны укладываться с нахлестом 150 мм по горизонтальным швам. Наращивание гидроизоляционного материала в длину производится на стропилах с нахлестом не менее 100 мм.

Обрешетка

Для кровель с шагом стропильных ферм 900 или 1200 мм в качестве обрешетки используются деревянные рейки 32 x 100 мм.

В случае использования металлочерепицы нижняя рейка обрешетки должна быть приблизительно на 10 мм толще остальных, например, (42+100 мм). Точную необходимую толщину обрешетки можно узнать у Вашего проектировщика.

Монтаж обрешетки для листов кровельного покрытия следует начинать от того карниза, с которого начнется монтаж кровельныхлистов. Это имеет значение при ступенчатых карнизах, где важно учесть совмещение волн профиля.

Расстояние между рейками для кровельных профилей см. таб. ниже:

Продукт	Y (мм)	X (мм)
Adamante	300	350
Decorrey	350	400
Monterrey	300	350

Y = расстояние от внешнего края лобовой доски до середины второй рейки

X = межцентровое расстояние последующих реек

Установка торцевых досок

При использовании профилированных кровельных листов, внешняя торцевая доска фронтона должна быть приподнята над уровнем обрешетки на высоту профиля кровли.

К этой доске крепятся торцевые планки. Превышение внешней торцевой доски

Продукт	Z (мм)
Adamante	55
Decorrey	28
Monterrey	39

Монтаж карнизных планок

Перед началом монтажа листов металлочерепицы необходимо установить карнизные планки. Карнизные планки выравнивают и закрепляют к крайней рейке обрешетки с помощью cаморезов. Карнизные планки следует устанавливать внахлест примерно 100 мм.

Способ и порядок монтажа

Направление укладки листов металлочерепицы не зависит от места расположения капиллярной канавки и может идти как слева направо, так и в обратную сторону.

При работе слева направо край листа приподнимается, и край последующего листа укладывается под него. Таким образом, крайний лист опирается на поперечную волну предыдущего листа, что позволяет избежать скольжения листов во время монтажа. Это оказывается особенно полезным при монтаже кровель с крутыми скатами или при установке длинномерных листов.

Монтаж листов на двускатной кровле обычно начинают от торца, а на вальмовой кровли – от вальмы. Листы выравнивают относительно карнизов, а не торца. Если начать монтаж с длинных листов, то выровнять их относительно карниза (под прямым углом) будет легче.

Крепеж

Крепление листов

Инструкции по размещению и крепежу кровельных листов создавались с учетом подъемной силы ветра, возникающей на карнизах, теплового движения в центральных зонах, герметичности и внешнего вида соединений листов. Листы металлочерепицы крепят к обрешетке при помощи самосверлящих самонарезающих винтов в низ волны профиля и под поперечной волной профиля. Крепление осуществляется саморезами размером 4,8 x 28 мм (для деревянной обрешетки). Для стальной обрешетки применяют саморезы 4.8 x 20 мм. Листы металлочерепицы с левой стороны имеют капиллярную канавку, которая при монтаже должна быть накрыта соседним листом. Листы соединяются внахлест при помощи саморезов (4.8 x 20 мм) в верх волны профиля и под поперечной волной профиля. В местах перехлестов не допускается применение герметика. Листы крепятся к обрешетке через продольную волну в каждую вторую поперечную волну. Для кровельного профиля Adamante крепление к обрешетке надо выполнять распределяя равномерно по листу, руководствуясь эстетическим видом (отличие Adamante в количестве продольных волн 5 шт.).

		Саморезы для крепления к обрешетке (три продольные волны в бок — две поперечные волны вверх , для Adamante см. текст выше)
		Саморезы для крепления внахлест (ниже каждой поперечной волны, для Adamante см. ниже)
		Саморез для крепления карнизов (на каждой второй волне, для Adamante 3 шт. на лист) Саморез для крепления торца (ниже каждой поперечной волны)

Размещение крепежа начинается со стороны фронтона, по высоте первая поперечная волна профиля (ближайшая от края карниза) пропускается, и первый шуруп вкручивается под второй поперечной волной профиля. Место второго самореза – на две поперечные волны вверх и на одну продольную волну всторону. И так далее по всей площади листов вплоть до конька. Затем вернитесь к первому саморезу, сдвиньтесь на три продольных волны профиля всторону и начинайте второй ряд крепежа, вновь продвигаясь вверх, как и в первом случае, до конька крыши.

По краю фронтона прикрепите листы, закрутив саморезы под каждую поперечную волну профиля в каждую рейку обрешетки.

В районе конька зафиксируйте листы саморезами под поперечную волну профиля через одну продольную волну в крайнюю рейку обрешетки (2-3 шурупа на каждый лист).

Монтаж листов

Первый лист укладывается на обрешетку со стороны начала монтажа так, чтобы его нижний край выступал на 40-50 мм за край карниза. Лист крепится к обрешетке одним саморезом у карниза и временно у конька.

Установите следующий лист под первый с боковым продольным нахлестом. Необходимо контролировать величину зазоров в стыке на продольных волнах листов. Необходимо добиться того, что бы листы были плотно и точно состыкованы друг с другом.

Соедините эти и следующие листы между собой при помощи саморезов 4,8х20 вдоль продольного нахлеста листов. Начинайте от карниза и двигайтесь к коньку. Саморезы закручиваются в верх волны под поперечной волной профиля.

Установите таким образом три или четыре листа. Удалите саморез временного крепления листов в районе конька, и выровняйте весь блок по линии карниза. Сделайте замеры выступа с правого и левого угла листа; если выступ одинаковый (около 40-45 мм), значит лист выровнен правильно.

Закрепите лист ровно на своем месте относительно карнизов одним саморезом.

Закрепите следующий листы к обрешетке и на стыках согласно инструкциям по крепежу.

Продолжайте монтаж вышеописанным способом.

Смахните мягкой щеткой стружку от обрезания или просверливания после окончания монтажа кровельного покрытия. Подкрасьте поверхность при необходимости.

Крепление листов к обрешетке саморезами 4,8х28 мм.

Соединение листов внахлест между собой саморезами 4,8х20 мм.

Наращивание листов

При наращивании листов кровельного покрытия поочередно монтируйте листы согласно порядку, который указан на рисунку. Водоотводные канавки на продольных краях листов, соединенных внахлест, определяют порядок монтажа.

Листы металлочерепицы при наращивании соединяют вдоль ската с нахлестом минимум 150 мм и крепят к обрешетке в низ каждой продольной волны под поперечную волну профиля.

При монтаже профиля Adamante фиксация поперечного нахлеста выполняется в торец поперечной волны или в низ каждой продольной волны над поперечной волной, без крепления к обрешетке. При этом используются саморезы 4,8х20 по металлу. Размещая крепеж руководствуйтесь и эстетическим видом кровли в целом.

Для обеспечения соответственной укладки кровельных листов монтируйте листы таким способом, чтобы они были плотно и точно состыкованы друг с другом.

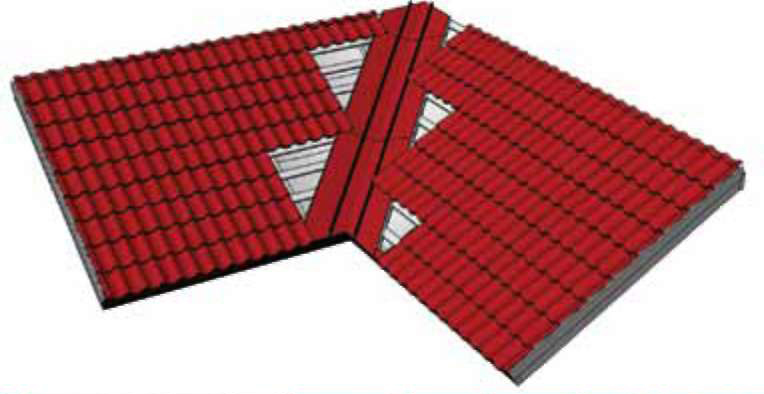

Установка ендовы

Доски основания укладываются на одном уровне с обрешеткой по всей поверхности кровли. Следует оставлять вентиляционные зазоры около 20 мм между планками ендовы.

Карнизную планку следует отрезать по форме и смонтировать на углу ендовы.

Затем установите угловой лист ендовы на свое место. Закрепите лист с помощью оцинкованных cаморезов. Угловой лист ендовы следует укладывать внахлест не менее 200 мм на стыках. Рекомендуется использовать элемент гидроизоляции для нахлестов.

Отрежьте и придайте форму нижнему краю листа ендовы относительно выровненных карнизов.

Нарисуйте направляющие линии на листе ендовы, чтобы был виден ориентир для выравнивания листов вдоль ендовы. Минимальное расстояние между направляющими линиями (указывающими на положение листов кровельного покрытия) должно составлять минимум 200 мм. Угловой лист ендовы должен перехлестывать минимум на 250 мм лист кровельного покрытия.

Возможно использование универсального уплотнителя на лист ендовы (снимите защитную пленку с универсального уплотнителя и используйте ее около 30 мм от направляющих линий в направлении к краю листа ендовы).

Уложите все листы полного размера. Не укладывайте листы, которые требуют резки, на данном этапе работ.

Измерьте участок под лист кровельного покрытия. Измеряйте от направляющей линии до места нахлеста.

Сначала начертите ориентир для укладки следующего листа на обрешетке.

Необходимо сделать два замера, чтобы отрезать листы относительно ендовы: ширину по нижнему краюлиста (Y) и расстояние от карниза до ориентира в месте нахлеста листа. (X).

Наметьте линию среза на листе кровельного покрытия.

Обрежьте лист.

Смонтируйте обрезанные листы кровельного покрытия поверх ендовы, при этом убедитесь, что угол ендовы расположен четко вдоль направляющей линии.

Зафиксируйте листы кровельного покрытия, уложенные вдоль ендовы, на своем месте с помощью саморезов.

Продолжайте монтаж вышеописанным способом. Удалите мягкой щеткой стружку от обрезания или просверливания после окончания монтажа кровельного покрытия. Подкрасьте поверхность при необходимости.

Планки

Торцевая планка

Торцевая планка устанавливается по направлению от карниза к коньку, излишек обрезается у конька. Торцевая планка крепится к торцевой доске при помощи саморезов с шагом около 1000 мм и сквозь лист кровельного покрытия к обрешетке саморезом с шагом около 300-800. Нахлест планок должен составлять не менее 100 мм.

Примечание: Торцевая планка должна обязательно перекрывать верхний гребень волны.

Коньковый уплотнитель

Универсальный уплотнитель крепится к коньку до того, как он будет закреплен к кровле. Для этого необходимо снять защитную пленку с универсального уплотнителя и прижать его под коньком на расстоянии около 25 мм от края в направлении конька.

Примечание: Не рекомендуется закреплять саморезы через уплотнитель.

Коньковая планка

Установите коньковую планку на кровельные листы и закрепите ее с помощью саморезов на каждой третей продольной волне. Нахлест коньковой планки должен составлять не менее 100 мм.

Уход за кровлей

Ежегодный уход
Необходимо регулярно проверять состояние кровли для того, чтобы обеспечить оптимальные условия и долгий срок эксплуатации. Уборка листвы и т.п. Обычно для очистки красочного покрытия достаточно дождевой воды. Однако после дождя на поверхности кровли могут остаться листья, ветки и т.п., которые нужно ежегодно убирать вручную. Ендовы и водосточные системы также требуют проведения очистки один раз в год.

Очищение поверхности
Загрязненные зоны можно очищать при помощи мягкой щетки и воды. Также допускается использование промывных аппаратов, работающих под давлением (до 50 бар). Для удаления стойких пятен используются моющие средства, предназначенные для чистки красочных поверхностей. Следуйте инструкциям по применению моющих средств или свяжитесь с их производителем. Труднодоступные пятна можно удалить при помощи ткани, смоченной в уайт-спирите. Смывать моющие средства с красочного слоя следует по направлению сверху вниз. Водосточные системы необходимо промывать водой.

Уборка снега
Обычно снег не задерживается на окрашенной поверхности кровли, а то количество снега, которое все-таки остается на ней, не превышает допустимых пределов нагрузки. Однако при необходимости можно убрать слой снега, но слой (~100мм) должен все равно оставаться для защиты покрытия поверхности кровли вовремя уборки снега.

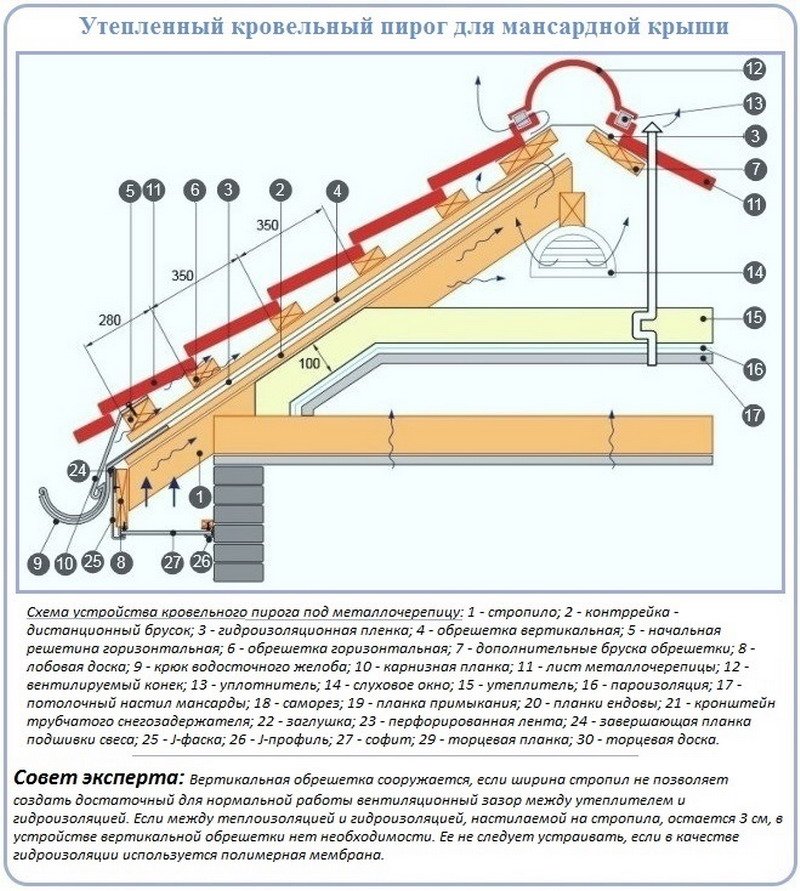

Деталировочные чертежи

Конек
1. Гидроизоляция (вентиляционный зазор ≥ 100 мм)
2. Деревянная рейка, например 32 х 50 мм
3. Обрешетка, например 32 х 100 мм
4. Слой гидроизоляции
5. Лист кровельного покрытия
6. Саморез
7. Универсальный уплотнитель
8. Коньковая планка полукруглая
9. Саморез (на каждую волну)
10. Вентиляция (при необходимости)

Торец
1. Гидроизоляция
2. Планка торцевая внутренняя (при необходимости)
3. Обрешетка, например 32 х 100 мм
4. Лист кровельного покрытия
5. Саморез
6. Торцевая планка
7. Саморез (шаг 300-800 мм)
8. Саморез (шаг 1000 мм)
X = Adamante 55 мм
Decorrey 28 мм
Monterrey 39 мм

Карниз
1. Гидроизоляция
2. Деревянная рейка, например 32 х 50 мм
3. Обрешетка, например 32 х 100 мм
4. Обрешетка, например 2х (22 х 100) мм
5. Планка защиты карниза
6. Лист кровельного покрытия
7. Саморез 4,8 х 28 мм
8. Саморез

Разрез вдоль карниза
1. Продольный брус кровли
2. Деревянная рейка, например 32 х 50 мм
3. Обрешетка, например 32 х 100 мм
4. Гвоздь
5. Лист кровельного покрытия
6. Саморез 4,8 х 28 мм
7. Саморез 4,8 х 20 мм (при выравнивании листов с карнизами, закрепляются через одну поперечную волну)
8. Гидроизоляция

Верхний карниз
1. Гидроизоляция
2. Обрешетка, например 32 х 100 мм
3. Саморез 4,8 х 28 мм
4. Лист кровельного покрытия
5. Универсальный уплотнитель
6. Саморез 4,8 х 28 мм
7. Планка защиты карниза верхняя
8. Саморез 4,8 х 20 мм
9. Деревянная рейка, например 32 х 50 мм

Ендова
1. Гидроизоляция (нижний слой гидроизоляции уложен вдоль ендовы, слои гидроизоляции поверхности ската кровли уложены внахлест)
2. Деревянная рейка, например 32 х 50 мм
3. Доска ендовы, например 32 х 100 мм
4. Накладка на ендову
5. Универсальный уплотнитель
6. Лист кровельного покрытия
7. Саморез
8. Продольные брусы кровли

Металлочерепица Ruukki Decorrey | Металлочерепица

Размеры

Размеры металлочерепицы Ruukki Decorrey

Изделие
Код	TS28-350-1130
Общая высота профиля	28 мм
Шаг волны	350 мм
Полезная ширина	1130 мм
Полная ширина	1181 мм
Мин. длина	900 мм
Макс. длина	6000 мм
Толщина материала	0,5 мм
Минимальный уклон	14 ° (1:4)
Товарная единица	м²

Цвета и покрытия

Цвета металлочерепицы Ruukki Decorrey

Покрытие

Металлочерепица Ruukki Decorrey поставляется с покрытием Polyester — это стандартное покрытие для поверхности металлических кровель, широко представленное на рынке. Оно достаточно хорошо выдерживает воздействие климатических факторов. Поэтому кровельные материалы с покрытием Polyester — это разумный выбор, если Вы ищете достойную кровлю по доступной цене.

Продукция с покрытием Polyester поставляется с гарантией 30 лет на технические и 10 лет на эстетические характеристики.

Материалы

Допуски
Изделие	EN 508-1
Материал	EN 10143
Материал
Горячеоцинкованный стальной лист	EN 10346
Изделия из плоской стали с покрытием	EN 10169-1
	EN 10169-2
Спецификация на материал
Толщина материала (мм)	0.5
Вес (кг/м²)	4.5
Покрытие	Polyester
Минимальный объем цинка (г/м²)	275

Монтаж металлочерепицы Ruukki Finnera- фото и видео — Как правильно закрепить металлочерепицу саморезом

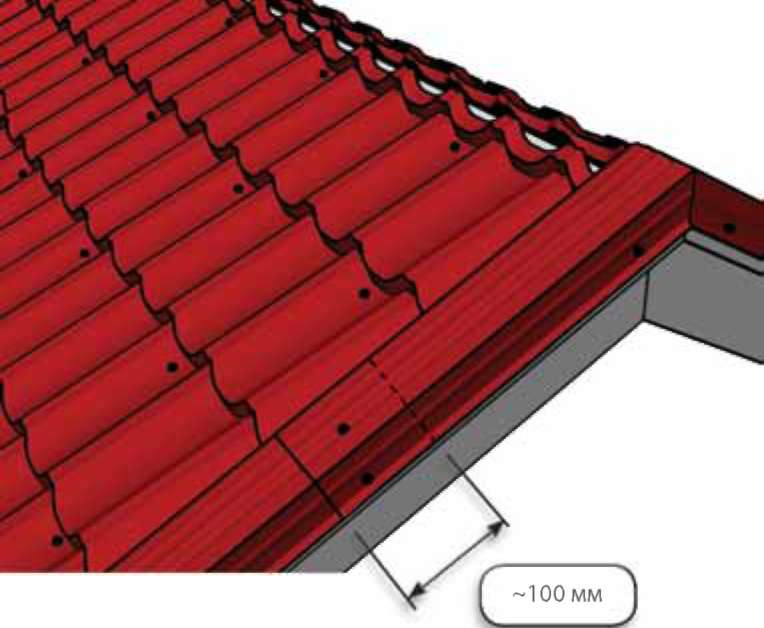

Ветровой профиль крепится с фронтонов к металлочерепице и к деревянной
Просмотреть фотографию в реальном размере
видео

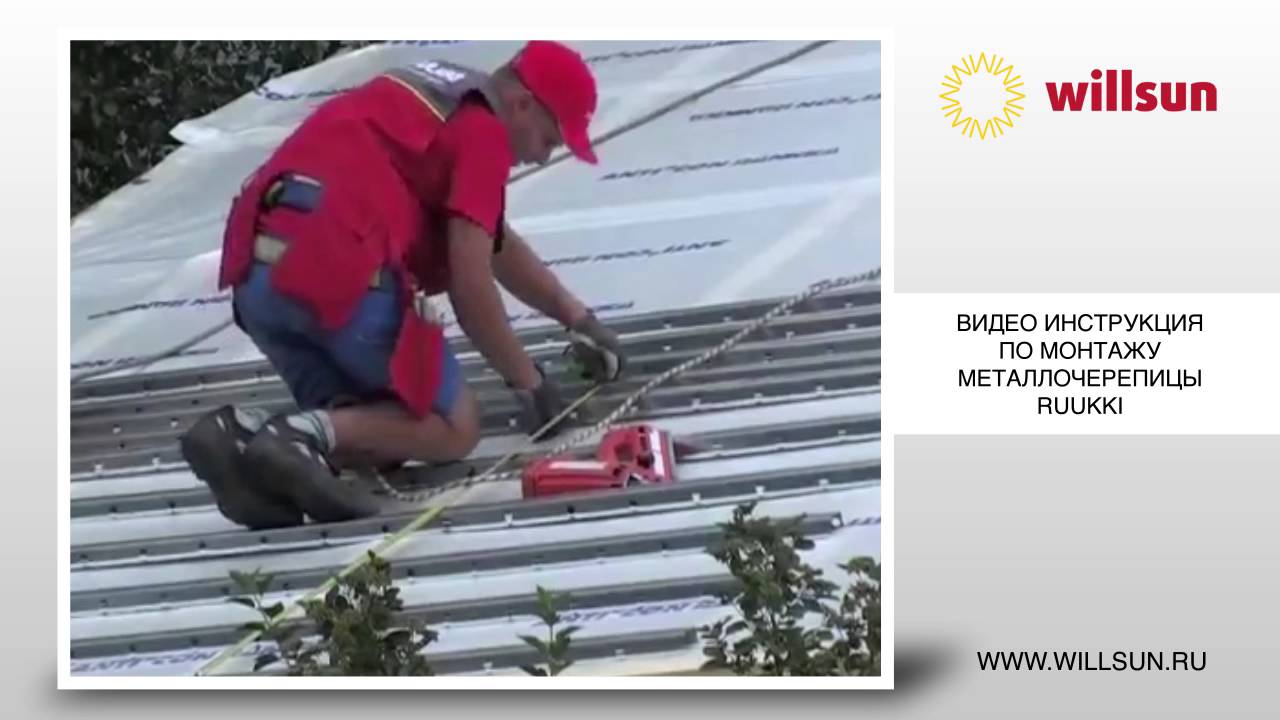

Монтаж металлочерепицы Ruukki Finnera

Данный видеоролик был снят на одном из семинаров по изучению продукции и основам монтажа. Организатор семинара — компания Ruukki.
Таким образом видео-ролик демонстрирует правила и приемы монтажа от первоисточника.
Заказать монтаж кровли из металлочерепицы Finnera и не только, можно здесь: http://www.kroi.ru/montage_kroi.htm

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ПРОФНАСТИЛА

Машиностроительный Завод ЭлектроМашСтан является ведущим украинским производителем и экспортером в страны ближнего и дальнего зарубежья профилегибочного, режущего, прокатного оборудования для переработки тонколистового металла:

Линии продольной резки (на полосы) рулонного металла
Линии поперечной резки рулонного металла на листы
Линии продольно-поперечной резки рулонного металла
Автоматизированные линии для прокатки профилированного настила (профнастила) различных конфигураций и назначения (стеновых профнастилов, кровельных профнастилов)
Автоматизированные линии для производства металлического сайдинга и др. облицовочных профилей
Автоматизированные линии производства каркасных профилей типа L, V, Z, C, U и т.п. применяемых в каркасном строительстве легких металлоконструкций и быстровозводимых зданий
Автоматизированные линии производства профилей для монтажа гипсокартонных плит (knauf)

Shinglas Инструкция по монтажу Часть 1

1. Инструменты и расходные материалы
2. Сплошное основание
3. Капельник
4. Подкладочный ковер
5. Фронтонная планка
| Покрытие крыши рулонными материалами | Для чего нужна подкровельная вентиляция |

RUUKKI металлочерепица — КРОВЛЯ

На российском рынке кровельные материалы RUUKKI представлены в виде металлочерепицы, фальцевых кровель, водосточных систем, элементов безопасности и аксессуаров. Наши кровли отличаются стильным внешним видом, надежностью и простотой монтажа, и отлично подходят как для новых зданий, так и для реконструкции крыш.

Кровли RUUKKI разработаны для сурового Скандинавского климата, они годами выдерживают переменчивые погодные условия: от летней жары и осенних дождей до зимних морозов. Выбирая RUUKKI, Вы получаете красивую крышу, которая будет служить десятилетиями.

Уникальные прочные покрытия для надежной защиты от механических воздействий и коррозии

Ruukki кровли для частных домов

Одно из ключевых преимуществ кровель RUUKKI — наши уникальные полимерные покрытия Purex™ и Pural®. Такие покрытия придают поверхности кровельных листов особую прочность, эффективно защищая ее от царапин и коррозии вследствие воздействия снега и льда, а также гарантируют стойкость цвета несмотря на влияние солнечного излучения.

Покрытия Purexтм и Pural® прекрасно дополняют технологическое совершенство и культурное наследие RUUKKI, олицетворяя новый этап эволюции металлических кровель. Наши кровли поставляются в широкой палитре цветных покрытий, способных удовлетвроить самый взыскательный вкус.

Преимущества металлической крыши

Металлическая кровля — водонепроницаемая, легкая и служит десятилетиями
Металлическая кровля требует минимальных усилий по уходу благодаря функциональному дизайну, современным материалам и надежным покрытиям
Мох не растет на металлических кровлях, как это бывает в случае кирпичных и бетонных поверхностей
Листья и мусор легко убирать со стальной крыши щеткой
Установка металлической кровли проще и быстрее, по сравнению с другими кровельными материалами

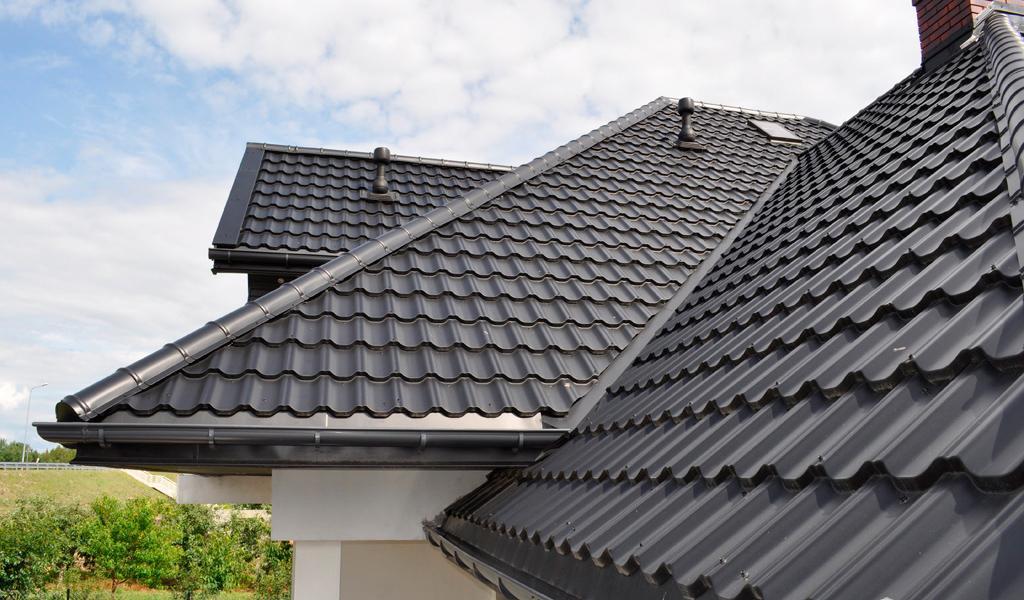

RUKKI FINNERA (ФИННЕРА)

Металлочерепица Finnera (Финнера) чрезвычайно надежна и практична. Революционная технология загиба края листа обеспечивает стойкость к погодным условиям. Удобный модульный формат листов значительно упрощает монтаж кровли и обеспечивает отсутствие неоправданных отходов при сложной конфигурации крыши.

Металлочерепица Finnera (Финнера) выпускается в Финляндии с полимерным покрытием Purexтм – это инновационное покрытие, разработанное Ruukki специально для кровельных листов. Finnera поставляется с гарантией сроком 40 лет на технические и 15 лет на эстетические характеристики.

Общая высота профиля 52 мм
Шаг волны 330 мм
Полезная ширина 1140 мм
Полная ширина 1190 мм
Полезная длина 660 мм
Полная длина 705 мм
Вес единицы 5,2 кг
Полезная площадь единицы 0,75 м²/шт.
Минимальный уклон 12° (1:5)

RUUKKI ADAMANTE (АДАМАНТЕ)

Металлочерепица Ruukki Adamante (Адаманте) — это выразительный кровельный профиль в Средиземноморском стиле, отличный выбор для самых требовательных домовладельцев. Как и все кровли Ruukki, металлочерепица Adamante разработана по высочайшим стандартам качества, чтобы сделать Вашу жизнь комфортной и беззаботной.

Металлочерепица Adamante (Адаманте) производится из стали с покрытием Pural® Matt и поставляется с гарантией сроком 50 лет на технические и 20 лет на эстетические характеристики.

Общая высота профиля 52 мм
Шаг волны 330 мм
Полезная ширина 1140 мм
Полная ширина 1190 мм
Полезная длина 660 мм
Полная длина 705 мм
Вес единицы 5,2 кг
Полезная площадь единицы 0,75 м²/шт.
Минимальный уклон 12° (1:5)

RUUKKI DECORREY (ДЕКОРРЕЙ)

Благодаря низкому профилю металлочерепица Decorrey® (Декоррей) выглядит современно и стильно. За счет своей конкуретной цены Decorrey® идеально подходит и для реконструкции крыш, и для нового строительства. Теперь возможность установить современную и элегантную кровлю Ruukki появилась у каждого.

Кровля Decorrey® (Декоррей) производится из стали с покрытием Polyester и поставляется с гарантией сроком 30 лет на технические и 10 лет на эстетические характеристики.

Общая высота профиля 28 мм
Шаг волны 400 мм
Полезная ширина 1130 мм
Полная ширина 1181 мм
Мин. длина 900 мм
Макс. длина 6000 мм
Толщина материала 0,5 мм
Минимальный уклон 12 ° (1:5)

RUUKKI MONTERREY PREMIUM (МОНТЕРРЕЙ ПРЕМИУМ)

Металлочерепица Monterrey® (Монтеррей) – это кровля с невысоким профилем, которая органично сочетается как с природным ландшафтом, так и с архитектурой здания. Модель Monterrey® – одна из самых популярных кровельных моделей Ruukki, благодаря своим эстетическим характеристикам и широкому выбору покрытий и цветов.

Металлочерепица Monterrey® Premium (Монтеррей премиум) производится из стали с покрытием Pural® или Pural® Matt и поставляется с гарантией 50 лет на технические и 20 лет на эстетические свойства

Общая высота профиля 39 мм
Шаг волны 350 мм
Полезная ширина 1100 мм
Полная ширина 1180 мм
Мин. длина 500 мм
Макс. длина 7000 мм
Толщина материала 0,5 мм
Минимальный уклон 12 ° (1:5)

RUUKKI MONTERREY STANDARD (МОНТЕРРЕЙ СТАНДАРТ)

Металлочерепица Monterrey® Standard (Монтеррей стандарт) производится из стали с покрытием Polyester и поставляется с гарантией 30 лет на технические и 10 лет на эстетические свойства.

Общая высота профиля 39 мм
Шаг волны 350 мм
Полезная ширина 1100 мм
Полная ширина 1180 мм
Макс. длина 7000 мм
Мин. длина 500 мм
Толщина материала 0,5 мм
Минимальный уклон 12 ° (1:5)

битумная черепица, металлочерепица, водосток, сайдинг

Главная > Инструкции по монтажу

В помощь кровельщику инструкции по монтажу кровельных материалов:

инструкции по монтажу битумной (гибкой) черепицы:

Инструкция по монтажу черепицы КАТЕПАЛ

Инструкция по монтажу черепицы GAF

Инструкция по монтажу черепицы IKO

Инструкция по укладке черепицы Мозаика

Инструкция по укладке черепицы Традишнл

Инструкция по укладке черепицы Стандарт

Инструкция по укладке черепицы Зодчий

Инструкция по укладке черепицы Мастер

Инструкция по укладке медной черепицы Престиж Компакт

инструкции по монтажу металлической черепицы:

Инструкция по монтажу металлочерепицы (рекомендации компании «ТПК»)

Инструкция по монтажу металлочерепицы и профнастила (рекомендации компании «Прушиньски»)

Инструкция по монтажу модульной черепицы ARAD

Инструкция по монтажу черепицы КАРПАТИЯ

Инструкция по монтажу кровельных панелей RetroLine

Инструкция по монтажу композитной черепицы METROTILE

Инструкция по монтажу модульной металлочерпицы ВЕНЕЦИЯ

инструкции по монтажу дополнительных материалов:

Инструкция по монтажу кровельных акссесуаров Ross

Пошаговая инструкция по монтажу кровельных акссесуаров VILPE

Инструкция по монтажу вентиляционного конька RidgeMaster

Инструкция по монтажу светового туннеля VELUX

Инструкция по монтажу чердачной лестницы ФАКРО LWS и LWK

инструкции по монтажу подкровельных пленок:

Инструкция по монтажу кровельных пленок

Инструкция по монтажу пароизоляции Delta Reflex

Инструкция по монтажу пленки Delta Roof

инструкции по монтажу водосточных систем:

Инструкция по монтажу водостока PLASTMO

Инструкция по монтажу водостока Wavin Kanion

Инструкция по монтажу водостока NIAGARA

инструкции по монтажу фасадных материалов:

Инструкция по монтажу фиброцементного сайдинга CEDRAL Lap

Инструкция по монтажу фиброцементного сайдинга CEDRAL Click

Инструкция по монтажу стеновых кассет

Инструкция по монтажу сайдинга FineBer

Ruukki Classic C D Инструкции по установке

Ruukki — эксперт по металлу, на которого вы можете положиться, когда вам нужны материалы, компоненты, системы или комплексные решения на основе металлов. Мы постоянно совершенствуем ассортимент нашей продукции и операционные модели в соответствии с вашими потребностями.

КрышиИнструкции по установкеМодели Classic C и D

Готовая крыша включает в себя гораздо больше, чем просто кровельные листы. Для обеспечения безопасности и функциональности крыши также необходимо сочетание вводов, систем водоотвода, лестниц, мостиков и снегозадержателей.Все компоненты кровельных пакетов, производимых Ruukki, являются проверенными высококачественными продуктами, совместимыми друг с другом. Стальные крыши имеют впечатляющий и элегантный внешний вид. Они водонепроницаемы, легки и прочны, что обеспечивает простоту установки и использования.

Применение продукта отдельно стоящие дома террасные дома жилые многоэтажные дома рекреационные дома школы, детские сады и другие общественные здания Классические модели C и D.Полная крыша включает в себя гораздо больше, чем просто кровельные листы

. Для обеспечения безопасности и функциональности крыши также необходимо сочетание вводов, систем водоотвода, лестниц, мостиков и снегозадержателей. Все компоненты кровельных пакетов, производимых Ruukki, являются проверенными высококачественными продуктами, совместимыми друг с другом. Ruukki — единственный производитель кровли в Финляндии, имеющий сертификат качества, выданный Центром технических исследований Финляндии (VTT), на все части кровельных пакетов.

Методы, представленные в инструкции по установке, являются примерами и не могут быть реализованы как таковые для всех крыш. Если вы не знаете, как действовать дальше, следуйте инструкциям проектировщиков конструкций или обратитесь в наш отдел технической поддержки.

Инструкции по установке, модели Classic C и D

Содержание Приемка товара ………………………….. …………………………………………. 4

Разгрузка и обработка груза………………………………………….. 4

Размеры ……………………………………………… ……………………………….. 4

Безопасность труда . .. …………………………………………. …………………………… 4

Заказ крыши ……. …………………………………………. ……………………….. 5

Измерение крыши и проверка измерений …………….. ………… 5

Кровельная подложка ………………………………………….. ………………………… 5

Обрешетка ……………… …………………………………………. …………………………… 6

Крепежные детали ………………….. …………………………………………. …………………………… 6

Направление установки ………………….. …………………………………………. ……. 6

Установка крыши ……………………………………………………………… …. 7

Крепление модели Classic ………………………………… ………………………… 9

Конструкционные ендовы . ………….. …………………………………………. …………. 10

Перекрывающиеся удлинители ………………….. ……………………………….. 14

Строительство ендов, которые заканчиваются внутри кровельного стекла ……………………….. 16

Фронтон и конек ………………………………………….. ………………………… 19

Вводы …………………………… …………………………………………. ………………………… 21

Противопожарные люки …………………… …………………………………………. …………………………… 23

Детальные чертежи …………………… …………………………………………. …….. 25

Техническая информация ……………………………………………………………. 27

Крыша поддержание …………………………………………. …………………… …… 28

Контактная информация ……. …………………………………………. ………… 28

Инструкции по установке, модели Classic C и D

Получение товаров Убедитесь, что товары доставлены в соответствии с заказом и содержат все товары, указанные в посылке. Примечание.Любые дефекты или ошибки при доставке, а также любые повреждения при транспортировке должны быть записаны в накладной и немедленно сообщены Ruukki или продавцу. Любые возражения относительно доставки должны быть сделаны в течение 8 дней с момента доставки. Компания не несет ответственности за какие-либо расходы, связанные с заменой продуктов, установленных не так, как описано в этих инструкциях.

Разгрузка и обработка груза Кровельные листы выгружаются из грузовика на ровную поверхность.Место ок. Опоры высотой 200 мм под стопкой листов на расстоянии одного метра. В нормальных условиях стопки кровельных листов могут храниться как в упакованном, так и в неупакованном виде около месяца. Для более длительного хранения штабели должны быть защищены и размещены на наклонной поверхности, чтобы любая вода между ними могла испаряться или стекать. Кровельные листы также можно поднимать на крышу штабелями. Если стопки листов поднимаются на крышу с помощью подъемного оборудования, не вынимайте листы из транспортных упаковок перед подъемом.При обращении с отдельными листами помните, что длинные листы нельзя поднимать за концы или тереть друг о друга. Лучше всего повесить их на краевой шов. Отдельные листы поднимаются на крышу по опорам, которые проходят от карниза до земли. Листы поднимаются на крышу для установки вдоль опор, а подъему можно помочь с земли, толкая листы с боков. Не залезайте под простыни во время подъема.

Размеры Кровельные листы поставляются нарезанными по размеру.Но в ендовах, шатровых крышах и вводах кровельные листы приходится резать на месте. Кровельные листы можно резать ручной циркулярной пилой, подходящей для резки стальных листов, ножницами, вырубной машинкой, электролобзиком или любым другим приспособлением, не выделяющим тепло при работе.

Использование угловой шлифовальной машины с отрезным диском строго запрещено. Использование угловой шлифовальной машины с отрезным диском для резки листов автоматически аннулирует гарантию поверхности листов.

В дополнение к ручной циркулярной пиле с подходящим лезвием и ножницами или вырубному станку вам потребуется по крайней мере один шуруповерт и измерительная рулетка.

Защитите кровельный лист перед началом работы, так как острые стружки могут повредить поверхность. Любой мусор от сверления или резки, выполненный во время установки, должен быть тщательно удален щеткой. Все царапины на покрытии и видимые поверхности срезов рекомендуется закрасить подходящей краской для подкрашивания.

Безопасность труда Всегда используйте рабочие перчатки и защитную одежду при работе с листами. Будьте осторожны с острыми краями и углами. Не залезайте под простыни, когда их перемещают.Убедитесь, что подъемные стропы находятся в рабочем состоянии и подходят для веса листов, а также что они закреплены надлежащим образом. Не трогайте листы во время сильного ветра. Находясь на крыше, всегда двигайтесь с большой осторожностью. Используйте страховочную веревку и обувь с мягкой подошвой. При работе необходимо соблюдать все действующие правила техники безопасности.

Инструкции по установке, модели Classic C и D

Заказ кровли Ruukki поставляет кровлю на основе размеров, предоставленных заказчиком.Эти размеры можно легко найти на структурных чертежах. Вы также можете нарисовать упрощенный чертеж модели и включить наиболее важные измерения. Эмпирическое правило заключается в том, что длина (L) кровельного листа измеряется от внешней поверхности самой дальней облицовочной доски у карниза до середины конька. Чтобы получить правильные размеры для заказа, полезно проверить размеры всех стекол крыши в разных местах.

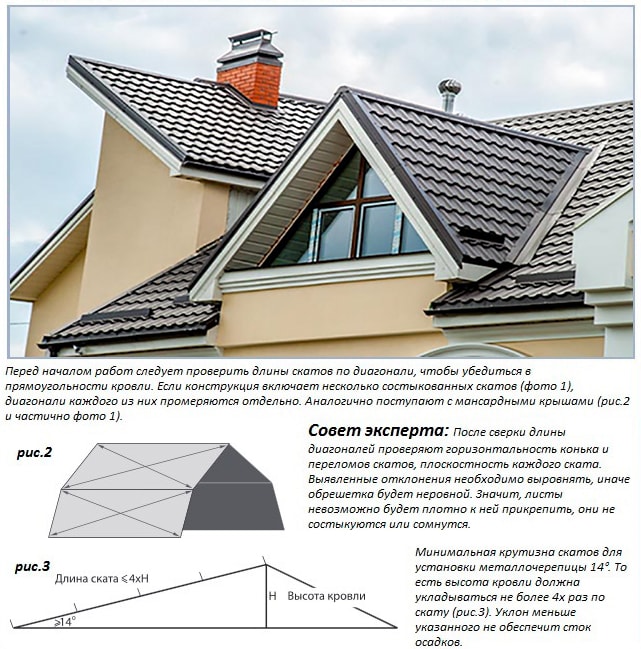

Обмер крыши и проверка замеров Кровельные листы укладываются под прямым углом (90 градусов) к карнизу.Перед монтажом проверьте ровную крышу, ее поперечное сечение, прямолинейность конька и карниза. В проблемных ситуациях обращайтесь в нашу службу технической поддержки.

Кровельная подложка Начинайте укладку кровельной подложки горизонтально от карнизов поверх стропильных ферм. Кровельная подложка должна выходить за пределы стены не менее чем на 200 мм в области карниза и края. Сначала прикрепите кровельную подложку к стропильным фермам. Окончательное крепление осуществляется путем прибивания деревянных планок (необходимых для обеспечения вентиляции) поверх подкровельного покрытия в направлении стропильных ферм.Оставьте кровельную подложку свободно свисать между фермами крыши (в самой нижней точке ~ 40 мм посередине ферм). На коньке подкровельный слой укладывается в соответствии с инструкциями по монтажу, указанными в детальных чертежах (стр. 25). В проблемных ситуациях обратитесь к проектировщику конструкций по поводу конкретного решения конька. Слои кровельного покрытия должны перекрываться примерно на 150 мм в горизонтальном стыке. Если кровельную подложку необходимо удлинить в длину, это необходимо сделать на фермах крыши с нахлестом не менее 100 мм.

Длина кровельного листа (L)

Инструкции по установке, модели Classic C и D

ОбрешеткаНачните установку обрешетки у карниза. Закрепите первую обрешетку на облицовочной доске. Следующие обрешетки рекомендуется устанавливать с интервалом 200-300 мм. Верхняя обрешетка должна быть установлена таким образом, чтобы саморезы, крепящие планку конькового уплотнения Classic, не ввинчивались в верхнюю обрешетку (см. стр. 25). Размер досок обрешетки зависит от

Инструкция по укладке металлочерепицы ruukki адамант и монтеррей.Инструкция по установке металлочерепицы ruukki adamant and monterrey Об условиях предпродажи токенов ADM

Спонсорский материал

Мессенджеры на сегодняшний день являются одним из самых удобных средств общения, а потому число их пользователей растет с каждым днем. Однако не все доверяют используемым ими мессенджерам, и это вполне разумно, ведь безопасность передачи данных в настоящее время становится приоритетом для большинства пользователей электронных устройств.

В основном программный код большинства мессенджеров закрыт, из-за чего нельзя быть уверенным, что программы не содержат «закладок» и не передают информацию о пользователях третьим лицам.

Кроме того, практически все мессенджеры запрашивают доступ к адресной книге устройства, камере, микрофону, местоположению, добавляя к этому необходимость предварительной идентификации мессенджера по номеру телефона, электронной почте, а также привязку аккаунта мессенджера к аккаунтам в социальных сетях.

Таким образом, корпорации получают полную информацию о пользователях, включая содержание сообщений, и передают ее на свои серверы.Свое поведение они мотивируют повышением удобства использования программного продукта, не принимая во внимание тот факт, что такой подход создает угрозу утечки и нежелательного использования персональных данных на всех этапах их обработки.

Основатели проекта АДАМАНТ, руководствуясь проблемой защиты передаваемых пользовательских данных в существующих мессенджерах, создали максимально безопасный и анонимный мессенджер, зашифрованный в независимом блокчейне, со встроенной платежной системой.

Знакомство с ADAMANT и его основными функциями

Мессенджер АДАМАНТ основан на концепции безопасного блокчейна, а его программный код открыт, в связи с чем любой желающий может провести независимый аудит и убедиться, что информация пользователя не передается третьим лицам и защищена.

Все сообщения в АДАМАНТе хранятся децентрализованно в блокчейне и шифруются на устройстве отправителя, а расшифровываются только получателем, что обеспечивается современной криптографией, поэтому даже разработчики не имеют доступа к сообщениям. Вся история сообщений также загружается напрямую из блокчейна, а не сохраняется на устройстве.

В мессенджере АДАМАНТ отсутствуют: доступ к адресной книге и местоположению, идентификаторы пользователей (номера телефонов, адреса электронной почты, аккаунты в социальных сетях, платежная информация).Все это говорит о том, что персональные данные пользователя в рамках этого мессенджера максимально защищены и никуда не передаются.

Платформа АДАМАНТ не ограничивается только возможностями для частных лиц, но и станет удобным и эффективным бизнес-инструментом. Помимо стандартных для мессенджеров функций обмена сообщениями и передачи файлов, в АДАМАНТ Бизнес будет включена возможность цифровой подписи передаваемых документов для организации договорных соглашений, передача токенов прямо внутри чата для заключения договоров и их оплаты, осуществление расчетов внутри компании токенами с последующей их конвертацией в фиат.

Отличия мессенджера АДАМАНТ от альтернативных решений

В связи с тем, что основными особенностями АДАМАНТа являются безопасность и анонимность, по сравнению с этим соответствие мессенджера этим критериям принимается во внимание как преимущество. Кроме того, в связи с тем, что АДАМАНТ уже имеет рабочую веб-версию, и планируется создателями на мобильных устройствах (на данный момент разрабатываются приложения для Android и iOS), для сравнения были взяты мессенджеры, отвечающие этим условиям.

Таблица сравнения АДАМАНТ с альтернативными мессенджерами

Таким образом, следует отметить, что АДАМАНТ — самый безопасный и анонимный мессенджер! АДАМАНТ уже существует в виде прогрессивного веб-приложения, которое работает в большинстве браузеров и не требует установки. Ознакомиться с преимуществами которого может любой желающий бесплатно, ведь при создании кошелька пользователям начисляются «приветственные» токены.

На данный момент веб-версия АДАМАНТа позволяет передавать зашифрованные сообщения, получать уведомления об их поступлении, хранить и передавать токены, получать информацию о состоянии блокчейна и т.д.

Токен проекта АДАМАНТ и его доходность

Собственная платежная единица АДАМАНТ представлена в формате токена ADM, основным назначением которого является обеспечение инфраструктуры мессенджера в виде комиссий за отправку сообщений, прямые переводы и дополнительные функции системы.

Стоит отметить, что токен проекта не зависит от сторонних сервисов и блокчейнов, так как АДАМАНТ построен на независимом блокчейне. Также токен ADM отличает высокая скорость транзакций (время блока — 5 секунд) и удобство (за счет прямых переводов собеседнику прямо в окне чата).

С точки зрения доходности токена ADM стоит отметить, что доход начисляется держателям ADM за их владение. Так, токены, которые не будут проданы на ICO, будут постепенно распределяться пропорционально между текущими держателями токенов. Пользователи, хранящие токены ADM в кошельке, будут ежемесячно получать вознаграждение пропорционально их количеству.

Пока не будет исчерпан запас непроданных токенов, кошельки держателей токенов будут расти на 5% ежемесячно. Таким образом, создатели АДАМАНТа стимулируют не спекулятивную продажу токенов на биржах (которые будут доступны после окончания ICO), а их накопление.

Условия предварительной продажи токена ADM

Предварительный этап токенсейла АДАМАНТ (Pre-ICO), который проходит в настоящее время (с 14 декабря 2017 г. по 25 января 2018 г.), имеет самые выгодные условия. Таким образом, участникам предлагается приобрести токены ADM по привлекательной цене – 1 ADM = 0,001 ETH.

Далее в рамках ICO токены будут продаваться по цене от 0,002 ETH до 0,005 ETH (в зависимости от стадии ICO). При этом для участия в предпродаже предусмотрена минимальная сумма инвестиций 2 ETH, тогда как во время ICO это ограничение будет отсутствовать.

Участникам краудсейла

также предлагаются бонусы за количество купленных токенов и за поддержку проекта в различных социальных сетях.

Всего на Pre-ICO и ICO было выставлено на продажу 73 500 000 ADM (75% от первоначальной эмиссии). Стоит отметить, что огромное количество токенов (102 млн ADM, помимо первоначальной эмиссии) будет выделено на оплату майнерам для поддержки сети.

Итак, очевидно, что создатели проекта в связи с условиями Pre-ICO и за счет начисления непроданных токенов на кошельки держателей ADM призывают как можно раньше приобретать криптовалюту АДАМАНТ.Приобретая токен ADAMANT сейчас, покупатель получает самую низкую цену и максимальную доходность за счет более длительного хранения токена ADM в кошельке.

Подробнее о мессенджере и его возможностях, об условиях проходящей предпродажи токенов можно узнать на официальном сайте АДАМАНТ, где также можно прочитать Whitepaper и принять участие в Pre-ICO.

Материал публикуется на коммерческой основе и не является инвестиционной рекомендацией. Редакция не имеет отношения к проекту, не занимается первоначальной продажей токенов и не несет ответственности за ваши торговые или инвестиционные решения. Любые торговые операции с криптоактивами сопряжены с повышенными рисками из-за особенностей рынка.

Гидроизоляционный слой

Гидроизоляционный материал укладывается поверх стропил параллельно карнизам. Кладку начинают от карниза и постепенно продвигаются к коньку. С торцов и в районе карнизов он должен выступать за край стены не менее чем на 20 см.

Гидроизоляционная мембрана предварительно крепится к фермам скобами. Он должен свободно висеть между стропилами. Окончательное закрепление материала осуществляется деревянными рейками (32×50 мм), которые укладываются вдоль стропил поверх гидроизоляционного слоя.

В районе конька укладывается гидроизоляционный материал, как указано на подробных чертежах в инструкции по монтажу. При возникновении затруднений следует обратиться к специалистам компании Вестмет. Они предложат оптимальное решение именно для вашего типа коньков.

Гидроизоляционный материал следует укладывать с горизонтальным нахлестом около 15 см. При необходимости наращивания материала в длину нахлесты должны располагаться в районе стропил и быть шириной не менее 10 см.

Самая красивая черепица RUUKKI – это Адаманте. Также он является самым прочным и ветрозащитным благодаря высокому профилю (2,5 см).

Монтаж RUUKKI Adamante в общих чертах аналогичен укладке других видов металлочерепицы, но имеет свои особенности — шаг волны, расположение шурупов и т.д.

Предлагаю ознакомиться с инструкцией по установке Ruukki Adamant.

Правила обращения с материалами

1. Резать листы можно ножовкой, ножницами по металлу. Недопустимо резать болгаркой: при воздействии тепла полимерный слой будет поврежден.

2. Не ходите и не вставайте на гребни профиля. Ставить ногу можно только во впадину, параллельно коньку.

3. Чтобы не повредить листы, работать на крыше нужно в мягкой обуви.

Подготовительные работы

Перед началом монтажа укладываем гидроизоляционный слой и делаем обрешетку.

1. Укладку гидроизоляции начинаем с карнизов, переходя от одного конца к другому. На торцах и карнизах полоса должна выступать за край на 20 см. Не растягивайте материал слишком сильно.

2. Крепление осуществляется сначала степлером, затем деревянными рейками 3,2 на 5 см. Расположите рейки вдоль стропил. Контррешетка предназначена для фиксации гидроизоляционного слоя и обеспечения свободного пространства для вентиляции между гидроизоляцией и кровлей.

3. Следующая полоса теплоизоляционного материала укладывается на нижнюю с нахлестом 15 см. Если нужно соединить куски по горизонтали, делаем нахлест 10 см. Стык должен быть на стропильной ноге.

4. Для обрешетки берем деревянные рейки шириной 10 см, толщиной 3,2. Нижняя (карнизная) рейка должна быть толще на один сантиметр.

5. Монтаж реек начинаем с карниза параллельно коньку.

6. Между дном и второй рейкой оставить расстояние 30 сантиметров, следующую установить с шагом 35 см.

7. На конец рейки ставим на уровне профиля, над обрешеткой.

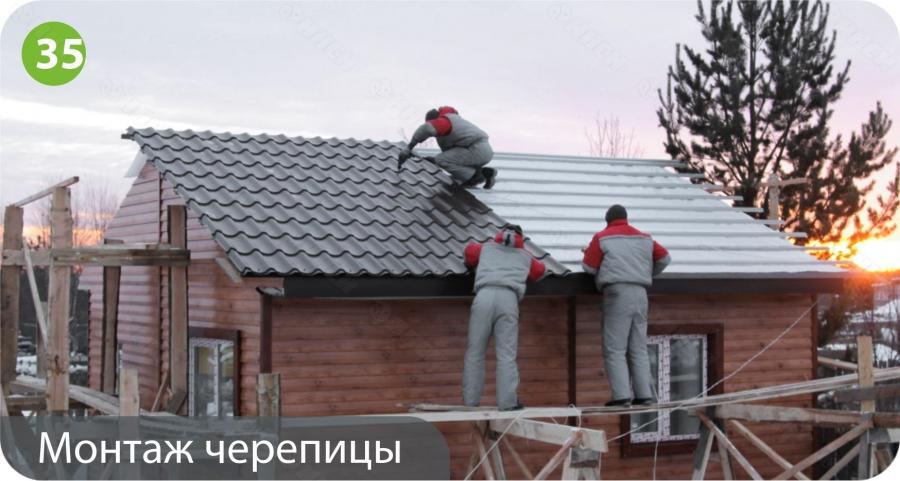

Установка RUUKKI Adamante

1. Установите карнизы. Их укладывают на нижнюю планку обрешетки и крепят саморезами. Стык между соседними досками имеет нахлест 10 см.

2. Ставим деревянные направляющие для подъема листов. Переносим листы вверх один за другим.

3. Монтаж листов можно производить в любом направлении, слева направо или наоборот.

4. Укладка соседних листов осуществляется внахлест. Следующий лист необходимо расположить под срезом предыдущего: закрепленный лист удержит следующий от падения в процессе крепления.

5. Укладка начинается с одного из концов. Листы следует выровнять по карнизу: два-три листа уложить от карниза к коньку, временно закрепить возле конька одним саморезом. Выровняйте листы, закрепите.

6.На карнизе делаем свес 4-4,5 см.

7. Крепление производится саморезами 4,8 мм на 2,8 см в опускание волны к обрешетке насквозь. Шурупы располагаем вертикально над продольными волнами (над аватаркой) через один. Также можно закрепить через край выкройки под углом, чтобы замаскировать шляпки шурупов.

8. В местах стыков крепление производится также в опускание профиля к обрешетке, но чаще: над каждой волной рисунка.

9. К карнизу — спуск каждой второй волны.

10. В соседних рядах размещаем саморезы в шахматном порядке.

11. Если длины листов недостаточно от карниза до конька, их наращивают с нахлестом 15 см (сверху вниз). Вы должны убедиться, что рисунок выровнен.

12. Крепление производится так же, как и на горизонтальном стыке.

Установка вспомогательных элементов

1.Доски для ендовы кладем на один уровень с основной обрешеткой. Вентиляционный зазор между соседними 2 см.

2. На углу ендовы закрепляем планку карниза.

3. Ставим уголок ендовы, закрепляем оцинкованными шурупами.

4. На стыках делаем нахлест 20 см, в швы закладываем герметик.

5. Совместите ендовы с карнизами. Для этого на листах ендовы начертите направляющие, расстояние 20 см.Углы должны выступать из-под листов крыши на 25 см.

6. Вдоль направляющих с отступом 3 см нанесите герметик.

7. После того, как мы разместили все листы в натуральную величину, отметьте размеры пропилов непосредственно на обрешетке: Y — ширина по нижнему краю листа и X — расстояние от карниза до точки отсчета в место, где лист перекрывается.

8. Монтируем вырезанные листы.

9.Торцевые планки установить сверху вниз с нахлестом 10 см, излишки возле конька обрезать.

10. Планка устанавливается на торцевую доску поверх кровельного листа и крепится через лист к обрешетке насквозь саморезами через каждые 30-80 см.

11. Укладываем уплотнитель по всей длине в коньковый элемент, с отступом 2,5 см от края.

12. Установите конек. Прикрепляем к листам двумя волнами.Нахлест на стыках 10 см.

13. При обработке зоны вокруг трубы или мансардного окна верхний срез фартука укладывается под кровельный лист (или под коньковый элемент, если труба расположена высоко).

14. Нижние и боковые срезы фартуков фиксируются поверх листов. Теперь вода, попадая на крышу, будет стекать по поверхности покрытия и не будет просачиваться под него через стыки.

15. Стык фартука с трубой закрывается хомутом, соединение герметизируется.

16. Очищаем поверхность крыши от стружки, тонируем.

Manual Instalare Acoperis Ruuki — [Документ в формате PDF]

Ruukki — это эксперт по металлу, на которого вы можете положиться, когда вам нужны материалы, компоненты, системы или комплексные решения на основе металлов. Мы постоянно совершенствуем ассортимент нашей продукции и операционные модели в соответствии с вашими потребностями.

КрышиИнструкция по установкеПрофилированные листы

Готовая крыша включает в себя гораздо больше, чем просто кровельные листы.Комбинация вводов, систем водоотведения, лестниц, кровельных мостов и снегозадержателей также необходима, чтобы сделать крышу безопасной и функциональной. Все компоненты кровельных пакетов, производимых Ruukki, являются проверенными высококачественными продуктами, совместимыми друг с другом. Стальные крыши имеют впечатляющий и элегантный внешний вид. Они водонепроницаемы, легки и прочны, что обеспечивает простоту установки и использования.

Применение продукта Отдельные дома Террасные дома Жилые многоэтажные дома Рекреационное жилье

CFI 01.014 FI/11.20091

Инструкция по монтажу, профилированные листы

Методы, представленные в инструкции по монтажу, являются примерами и не могут быть реализованы как таковые для всех крыш. Если вы не знаете, что делать дальше, следуйте инструкциям конструкторов или свяжитесь с нашим отделом технической поддержки.

Настоящие инструкции относятся к монтажу профилированных листов, пригодных для использования в качестве кровельного материала.

Готовая крыша включает в себя гораздо больше, чем просто кровельные листы.Для обеспечения безопасности и функциональности крыши также необходимо сочетание вводов, систем водоотвода, лестниц, мостиков и снегозадержателей. Все компоненты кровельных пакетов, производимых Ruukki, являются проверенными высококачественными продуктами, совместимыми друг с другом. Ruukki — единственный производитель кровельных материалов в Финляндии, имеющий сертификат качества, выданный Центром технических исследований Финляндии (VTT) на все части своих кровельных комплектов.

Инструкция по монтажу, профнастил

Прием товара………………………………………….. …………………………… 4

Разгрузка и обработка груза ……………… ……………………………….. 4

Габаритные размеры . ……. …………………………………………. …………………………… 4

Безопасность труда ……………. …………………………………………. ……………………….. 4

Заказ крыши ……. ………………………………………………………….. 5

Измерение крыши и проверка измерений .. …………………. 5

Кровельная подложка ……………… …………………………………………. ……………. 5

Обрешетка ……………………………. …………………………………………. ……………. 6

Монтаж бордюров ………………….. …………………………………………. 7

Конструкционные ендовы ………………………………………….. …………………………… 7

Установка крыши ……………… …………………………………………. …………….. 8

Раскладка листов …… …………….. …………………………………………. 9

Крепление комплекта листов ………………………………… ………………………… 10

Перекрывающиеся удлинители …………… …………………………………………………. 10

Порядок установки в перекрывающихся расширениях ……. …………………………… 10

Строительство ендов, которые заканчиваются внутри кровельного стекла ….. ………………………….. 11

Торцевая накладка ……………….. …………………………………………. …………………………… 12

Заглушка хребта ………………….. …………………………………………. …………… 12

Детальные чертежи ………………………………………….. …………………………… 13

Вводы …………… …………………………………………. …………………………… 14

Противопожарные люки. …….. …………………………………………. …………………………… 14

Облицовка дымохода ……………… …………………………………………. ……………… 14

Техническое обслуживание кровли ………………………………………………………………. 15

Техническая информация ………………………………… …………………………… 16

Контактная информация …………………… …………………………………………. ……….. 16

Оглавление

Инструкции по монтажу, профилированные листы

Приемка товара Убедитесь, что доставка товара соответствует заказу и включает все товары, указанные в накладной .Любые недостатки или ошибки в доставке, а также любые повреждения при транспортировке должны быть записаны в накладной и немедленно сообщены Ruukki или продавцу. Любые возражения относительно доставки должны быть сделаны в течение 8 дней с момента доставки. Компания не несет ответственности за любые расходы, связанные с заменой продуктов, установленных каким-либо иным образом, чем описано в этих инструкциях.

Разгрузка и обработка груза Кровельные листы выгружаются из грузовика на ровную поверхность.Место ок. Опоры высотой 200 мм под стопкой листов на расстоянии одного метра. В нормальных условиях стопки кровельных листов могут храниться в упакованном или неупакованном виде около месяца. Для более длительного хранения штабели должны быть защищены и размещены на наклонной поверхности, чтобы любая вода между ними могла испаряться или стекать. Кровельные листы также можно поднимать на крышу штабелями. Если стопки листов поднимаются на крышу с помощью подъемного оборудования, не вынимайте листы из транспортных упаковок перед подъемом.При обращении с отдельными листами помните, что длинные листы нельзя поднимать за концы и нельзя допускать, чтобы они терлись друг о друга. Лучше всего подвешивать их к кромочному шву. Отдельные листы поднимаются на крышу по опорам, которые проходят от карниза до земли. Листы поднимаются на крышу для установки вдоль опор, а подъему можно помочь с земли, толкая листы с боков. Не залезайте под простыни во время подъема.

Использование УШМ с отрезным диском категорически запрещено. Использование угловой шлифовальной машины с отрезным диском для резки листов автоматически аннулирует гарантию поверхности листов.

В дополнение к ручной циркулярной пиле с подходящим лезвием и ножницам или вырубному станку вам потребуется как минимум один шуруповерт и измерительная лента.

Безопасность трудаВсегда используйте рабочие перчатки и защитную одежду при работе с листами. Будьте осторожны с острыми краями и углами. Не залезайте под простыни, когда их убирают.Убедитесь, что подъемные стропы находятся в рабочем состоянии и соответствуют весу листов, а также что они закреплены надлежащим образом. Не трогайте листы во время сильного ветра. Находясь на крыше, всегда двигайтесь с большой осторожностью. Используйте страховочную веревку и обувь с мягкой подошвой. При работе необходимо соблюдать все действующие правила техники безопасности.

Инструкции по монтажу, профилированные листы

Заказ кровлиRuukki поставляет кровлю на основании размеров, предоставленных заказчиком.Эти размеры легко найти на конструктивных чертежах. Вы также можете нарисовать упрощенный чертеж модели и включить наиболее важные измерения. Эмпирическое правило состоит в том, что длина (L) кровельного листа измеряется от внешней поверхности самой дальней облицовочной доски у карниза до середины конька. Чтобы получить правильные размеры для заказа, полезно проверить размеры всех стекол крыши в разных местах.

Н.Б. При заказе кровли для мансардного дома обратите внимание на высоту профиля и вальма крыши, на длину профиля.Дополнительную информацию можно получить в нашем отделе технической поддержки (подробности см. на задней обложке).

Обмер кровли и проверка замеров Кровельные листы укладываются под прямым углом (90 градусов) к карнизу. Перед монтажом проверьте ровность крыши, ее поперечное сечение, прямолинейность конька и карниза. В проблемных ситуациях обращайтесь в нашу службу технической поддержки.

Кровельная подложка Начинайте укладку кровельной подложки горизонтально от карнизов поверх стропильных ферм.Кровельная подложка должна выходить за пределы стены не менее чем на 200 мм в области карниза и края. Сначала прикрепите кровельную подложку к стропильным фермам. Окончательное крепление осуществляется путем прибивания деревянных планок (необходимых для обеспечения вентиляции) поверх подкровельного покрытия в направлении стропильных ферм. Оставьте кровельную подложку свободно свисать между фермами крыши. На коньке подкровельный слой укладывается в соответствии с инструкциями по монтажу, указанными в рабочих чертежах (п.13). В проблемных ситуациях обратитесь к проектировщику конструкций по поводу конкретного решения конька. Слои кровельного покрытия должны перекрываться примерно на 150 мм в горизонтальном стыке. Если кровельную подложку необходимо удлинить в длину, это необходимо сделать на фермах крыши с нахлестом не менее 100 мм.

Длина кровельного листа (L)

Инструкция по монтажу, профлист

Несущий профлист.indd

%PDF-1.3 % 1 0 объект >/Метаданные 772 0 R/Страницы 2 0 R/Тип/Каталог/OutputIntents[>]>> эндообъект 772 0 объект >поток 2009-06-16T09: 21: 24 + 03: 002009-06-16T09: 21: 40 + 03:09: 21: 40 + 03: 002009-06-16T09: 21: 40 + 03:09: 21: 40 + 03:09: 21: 40 + 03: 00adobe Indesign CS3 (5.0)

JPEG256256 / 9J / 4AAQSKZJRGABABIAAD / 7QASUGHVDG9ZAG9WIDMUMAA4QKLNA +0ААААААААААААААЕА AQBIAAAAAQAB/+4AE0Fkb2JlAGQAAAAAAQUAAifo/9sAhAAKBwcHBwcKBwcKDgkJCQ4RDasLDBEU EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEFKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIh0i KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI+Pj4+PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA ALUDAREAAhEBAxEB/8QBogAAAcBAQEBAQAAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5/c4SFhoeIiYqLjI2Oj4KTlJ WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy o7PDKCnT4/OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5/c4SFhoeIiY qLjI2Oj4OUlZaXmJmam5ydnp+So6SlpqeoqaqrrK2ur6/9oADAMBAAIRAxEAPwCbeU/KflW58q6L cXGi6fNNNp9rJJJJaws7u0MbMzM0ZJJJ3OKpt/gzyf8A9WHTf+kOD/qnirv8GeT/APqw6b/0hwf9 У8ВД/гзыф/1ЫдН/6Q4П+кэку/вАГеТ/+рДпв/ШБ/вБУ8ВД/гзыф/вБВХТф+кОД/АКп4q7/Бнк// АКсом/8АШБ/1TxV3+DPJ/8A1YdN/wCkOD/qnirv8GeT/wDqw6b/АНИЧ/VPFXf4M8n/APVh03/p Dg/6p4q7/Bnk/wD6sOm/9IcH/VPFXf4M8n/9WHTf+kOD/qnirv8ABnk//qw6b/0hwf8AVPFXf4M8 n/8AVh03/pDg/wCqeKu/wZ5P/wCrDpv/AEhwf9U8Vd/gzyf/ANWHTf8ApDg/6p4q7/Bnk/8A6sOm /wDSHB/1TxV3+DPJ/wD1YdN/6Q4P+qeKu/wZ5P8A+rDpv/SHB/1TxV3+DPJ//Vh03/pDg/6p4q7/ AAZ5P/6sOm/9IcH/AFTxV3+DPJ//AFYdN/6Q4P8Aqnirv8GeT/8Aqw6b/wBIch/VPFXeTP8AlD9B /wC2bZ/8mI8VQV3NKt3OA7ACR6UY/wAxzz/X6rNHU5AJS+qXXzc6ERwj3KQubgdJXH+ybMca3UD+ OXzLIwj3Kiahex/ZmY/6xLf8Srl2PtfWY+WSXx3+9icUD0RCa3drswR/cgg/hmfi9p9VHmIlhLTR RMeuof72Ij3U1/WBmdh9q4H64h5FgdKehRcWqWUuwkCnwcFfxO2bPB25o8v8de/ZrOGY6IpWVxyU hge4NRmwhOMxYNhrIpvJK7FXYq7FXYq7FXYq7FXYqgZdZ06C7FlLKyytIsArHJw9V1DrH6vDhyKk GlcgckQaLfDSZZw4gNqvmOQ61zUX8y6JH9b53QH6PIW6ojngS/p9k3+LbauDx4b78mY7P1B4fT9X Ll7228x6KklzE90qtZBzPVWAX0yiuOXGhIaRRQb1OJzQHVY6DPIRIj9XL8fBG2l3b31tHd2r+pDK OSPQio+TAHJggiw0ZMcscjGXMK2Fg3iqS+TP+UP0H/tm2f8AyYjxVL7z/euff/dj9/8AKOec9o/4 1k/ry+9z4fSPcFH6fxzFZF30/jip/W76fxxUu+n8cU/j7HfT+OKAujlkiblG5Q+KkjLMOfJhNwJB 8kcII3RsOs3cdOZWVffY/eM22n9pNXjPqqQ8/wBjVLTxKYwaxaS7OfSbwbp9+b3S+0WlzbS9B8/1 tU9PKKNV1dQyMGU9CDUZt4TjONxNjyaiCF2SQ7FXYq7FXYq7FUh2ewiklZRb3sjm4j1FZrX0SFmj RLdVHrGn2UBoRT37ZRliCao8wXYaTMQL4oD0mFSvkd+nvSlvL9rJNIotNUkGpD1L2ptlDsGacBq0 oxcfslRlfhgy5S39zlfnJRgPVj9G0fq9ysfLenmKVRaagixK4hUvHUcj9YrEys5rzhh3z1b7pDGC KosDrsgIPFA3z5+7f59O5k9pF6EAj5O5DOS8nEMxLMSx4BV3O+wzIiKDq8suKV/cr4WDeKpL5M/5 Q/Qf+2bZ/wDJiPFUvvP965/+Mj9/8o55z2j/AI1k/ry+9z4fSPcFGvv+OYrIu+n8cVP63V9/xxUu +n8cU/j7HfT+OKA76fxxUO+n8cV/h3u+n8cVKrBdXFuawyFfEV2P0Zk6XXZ9MbhIj7vkxnAS5+aa 22txtRbleB/mXcfd1zpNF7T457ZRwnvHJonpiOSZo6yKHQhlPQjcZ0OPJHJG4mw0EELskh3KuxV2 KuxV2KuxV2KuxVvFUl8mf8ofoP8A2zbP/kxHiqX3h/0uf/jI/f8AyjnnPaP+NZP68vvc+H0j3BRr /nXMVkXV/wA64qf1ur/nUYqXV/zrin8fY6v+dcUB1f8AOuKh2f8AOuK/j7XV/wA64qXV/wA64qf1 ur/nUYqVa3u57Y1icgd1JBB+jMrSdoZ9KbhKvLoiWMS5p1Z6rDckRyfu5D0Fdj8jnW9m9v4tURGX pn9hcTJgMUfm5anYq7FXYq7FXYq7FXYq3iqS+TP+UP0H/tm2f/JiPFUvvP8Aeuf/AIyP4fzHPOe0 f8ayf15fe58PpHuCj/n2zFZF3+fbFT+t3+fbFS7/AD7Yp/h3O/z7YoDv8+2Kh4+fbFfx9rv8+2Kl 3+fbFT+t3+fbFS7/AD7Yp/h3O/z7YoCPstVlt6RzVki+jkPlm67M7fy6aoz9UPtDTPAJDbmnscsc yCSNgynoRnZYc8M0BKBsFxSCDuvyxDsVdirsVdirsVbxVJfJn/KH6D/2zbP/AJMR4ql95/vXP/xk ft/lHPOe0f8AGsn9eX3ufD6R7go0/wA6DMVkXU/zoMVP63U/zoMVLqf50xT+PsdT/OmKA6n+dBio dT/OgxX8fa6n+dBipdT/ADoMVP63U/zoMVLqf50xT+PsdT/OmKA6n+dBioV7S7ms35R7qftKehzN 7P7Sy6Kdx5dR3sJwExuyG1uoruP1I9iPtKeoOdxoNfi1mPih8R3OHOBgaKvmWxdirsVdirsVbxVJ fJn/ACh+g/8AbNs/+TEeKpfef71z/wDGR+3+Uc857R/xrJ/XL97nw+ke4KP+fTMVkXf59MVP63f5 9MVLv8+mKfx9jv8APpigO/z6YqHf59MV/h3u/wA+mKl3+fTFT+t3+fTFS7/Ppin8fY7/AD6YoDv8 +mKh4+fTFfx9qrbXMtrKJYjv3FNiPA5k6LW5NJkE4H9rHJASG7I7W6ju4vUj2I2ZT1BzvNBr8esx 8UfiO5w5wMDSvmWwdirsVdireKpL5M/5Q/Qf+2bZ/wDJiPFUvvP9659v92P2/wAo55z2j/jWT+vL 73Ph9I9wUfo/DMVkXfR+GKn9bvo/DFS76PwxT+Psd9h5YoDvo/DFQ6nt+GK/j7XfR+GKl30fhip/ W76PwxUu+j8MU/j7HfR+GKA76PwxUOp7fhiv4+130fhipV7S6e0mEidOjL4jMzs7Xz0eUSHLqO9j кгJj5skhmjnjWWM1Vs77TamGoxicTsXBlExNFUy5DsVdireKpL5M/wCUP0H/ALZtn/yYjxVL7z/e uf8A4yP4/wAxzzntH/Gsn9eX3ufD6R7ggJL6GO/h05g3qzxSzqwHwhYWiRqmta/vhTbKRhkcZn0B A+d/qZE7oFvNGhJALLlrkrCZUhEhim4lpP7tgfT+w3Z/snxy8dm6gy4eHer5jpz68/LmxOSKrba7Y Xdzd2tv6jGyjWWRyjKjBmlSkZfjy3iO4+h465HJosmOEZGvUa+7n814wSUOnm3y+wt+d2IZLuQQx RSo6P6hVHClSu20i/F9k1FDvlh7L1I4qjfCLJFFfjovixbPmzQzzWKZ5ZI/XrGkMvKtsqvLXkgC0D ruxANeuP8majaxQ26j+LkgZYr4vM2jTCXhM5MDem6+jNUvzMXFP3fxkOKHhXIy7Ozxqxz8x7+/b4 pGQL5PMWjxxWczTt6eooZrZlilYNGOFXbih5KPUWpanXBHQZyZCvp2O45/p5dF4xTS+YtIYxATP+ /YpGTDMATy9MVYxgAM3wqT9o7LXE6DOL25eY/X8+7qpmEDb+dtGmtfrs6zWVuEaQyXCAfABEVakb ufj9ZeO2+X5Ox88Z8IqR8vj+pHigi/ejY/MmlTXdnZ2zvO9/vFJHG/pAek845SEBQSqfZry9qb5T Ls/NGEpSFcPPffnXJJmCfx3LLnzTo9svN3leNZ3tpJEhlKo8ccsrn7NWUCE1KcsOPs3PPba6vmO8 D9PVfEA/HksuPOPlq1N0s9+imxKLcAJI3EyfZA4oeXvxrTvkodlaufDUPq5cuiPFiOqO07U4NTWe S3DBIJmh5Mrqh5gHkvJRVTXYjMfUaeWEgHqLZQlaM/z75Sn8fa3/AJ98VLv8++Kn9aO0u9FrLwkP 7qTY+x8c3HYXaf5TLwy+iX2Hvas+PiDIc7hw3Yq7FW8VSXyZ/wAofoP/AGzbP/kxHiqX3h/0uf8A 4yP/AMSOec9o/wCNZP68vvc+H0j3BjevNCl7azNZzXEsKN6csE80PEOylkb0SOQJjXZs2PZGiOfD L94Ii+RiD8d/ewzSo8knKaaYvR/Qk3phuQAuJxxHEx8FI6IFOyD4R2GbT+TJ3f5gf6WP6+fnzauM fzV6Np6yyTHQmkeVlc+rJJKEZDIyGJZEYR0MrEcKdcieypkAfmBt3ADu50d+XVfE/orY/wBHRelw 0SQmBuaFppmO3CisWBLKPSWin4RxG2wwy7LnK/8ACBv/AEY/r8zunxP6LrYabachb6HInOOSE/vp j+7lEaOvxA7cYlA8AKCmOTsueTnqBzB+mpS/PzQMgH8K24FrNbPbw6Zc2hdzIJoJ5BIjtJ65ZWeN wPjNemHh3WYzBOeMulGIrlX85fE25Jnpuk2GpwWYnt5rePSYjawQtK4Do3on95xWMt/cjbod6g5q +0vE0UzwzEvE9RNDbny3Pe2YwJjlyTVtE0xnt3aHe0p6Q9STj8Lc15ry4vxbdeQNDuM1g1mUCQv6 uew/ABTAKI8s6IsKwLbUREpJKCoQRKnFudQV9FKHqCK9cme0NQZXxfYPP9ZR4caVI9B0mG6gvY oSk1ooWHjJKEWiNCD6fPgW4MRyIrkZa3NKBiTtLnsO++amABUx5Z0ISSSi1AaZ2kch5B8TpNG1Bz obS4fYbVYnrkv5R1FAcXL3eR/QE+HH8e5c/l3R3EgaA/vmVmpLKpBWv2OMg4VqeXGnKu9cA1+cVv y8h+pAxhGW1pb2nqfV14CZ/UdeTFeVAvwqxIXZegyjJllkq+jKMaV6/51OQX8fa6vv8AicVLq/51 OKn9bq+/4nFSn+k3nrw+i5/eRbfNexztfZ7tH8xh5JfVD7nEz4+E2mGbtpdireKpL5M/5Q/Qf+2b Z/8AJiPFUvvP9659/wDdj9/8o55z2j/jWT+vL73Ph9I9wUfp/HMVkXfT+OKn9bvp/HFS76fxxT+P sd9P44oDvp/HFQ6vv+OK/j7XfT+OKl30/jip/W76fxxUu+n8cU/j7HfT+OKA76fxxUOr7/jiv4+1 30/jipd9P44qf1u+n8cVKrbXDW06SqfsncV6juMydDqpaXPGY6fcicOIEMpVg6hlNQwqD4g56LCQ nEEci69vJK3iqS+TP+UP0H/tm2f/ACYjxVL7z/euf/jI/f8AyjnnPaP+NZP68vvc+H0j3BJtTuLy GVBbXVrbqVqVuX4sTXqNumZfZuDT5IEzx5Jm/wCAMcpIOxCC+var/wBXHTv+Rn9mZ35PRf6hm+X7 Wvjl3h417Vf+rjp3/Iz+zH8nov8AUM3y/apnLvDvr2q/9XHTv+Rn9mP5PRf6hm+X7U8cu8O+var/ ANXHTv8AkZ/Zj+T0X+oZvl+1AnLvDvr2q/8AVx07/kZ/Zj+T0X+oZvl+1ROXeHfXtV/6uOnf8jP7 Mfyei/1DN8v2rxy7w769qv8A1cdO/wCRn9mP5PRf6hm+X7VM5d4d9e1X/q46d/yM/sx/J6L/AFDN 8v2rxy7w769qv/Vx07/kZ/Zj+T0X+oZvl+1TOXeHfXtV/wCrjp3/ACM/sx/J6L/UM3y/anjl3h41 7Vf+rjp3/Iz+zH8nov8AUM3y/agTl3h417Vf+rjp3/Iz+zH8nov9QzfL9qicu8O+var/ANXHTv8A kZ/Zj+T0X+oZvl+1eOXeHfXtV/6uOnf8jP7Mfyei/wBQzfL9qmcu8O+var/1cdO/5Gf2Y/k9F/qG b5ftXjl3hVtrnVpp0QXtjKKgskb1YqPtUFPDKtRg0OPGT4OWPmRt96RKZPMJ39P45oXI/h3J9o0/ q23pE1aI0+g7jO09m9V4um4Dzh93Rw9RGpWmObxpbxVJfJn/ACh+g/8AbNs/+TEeKpfef71z/wDG R/D+Y55z2j/jWT+vL73Ph9I9wSLWIZ5JozDZQ3YC0LSsoINegqy5sux8uOGI8WWUN+URf6CwzAk8 rs76re/9Wi1/4NP+qmbL8zh/5SMn+lP/ABLVwn+aHfVb3/q0Wv8Awaf9VMfzOH/lIyf6U/8AEqYn +aHfVb3/AKtFr/waf9VMfzOH/lIyf6U/8Snhl/NDvqt7/wBWi1/4NP8Aqpj+Zw/8pGT/AEp/4lHC f5od9Vvf+rRa/wDBp/1Ux/M4f+UjJ/pT/wASvCf5od9Vvf8Aq0Wv/Bp/1Ux/M4f+UjJ/pT/xK8J/ mh41W9/6tFr/AMGn/VTH8zh/5SMn+lP/ABKmJ/mh41W9/wCrRa/8Gn/VTH8zh/5SMn+lP/Erwn+a GxaXx2Gj2x+Tp/1UwHV4I89Rk/0p/wCJTwy/mhv6lqH/AFZrb/g1/wCqmR/PaX/lJn8v+OrwS/mu +pah/wBWa2/4Nf8Aqpj+e0v/ACkz+X/HV4JfzXfUtQ/6s1t/wa/9VMfz2l/5SZ/L/jq8Ev5rvqWo f9Wa2/4NP+qmP57S/wDKTP5f8dXgl/Nd9S1D/qzW3/Br/wBVMfz2l/5SZ/L/AI6phL+a76lqH/Vm tv8Ag1/6qY/ntL/ykz+X/HV4JfzVSCHVraQSwaTbxuKgMrrXf/nplebPos0OGeomR7v+OpEZg/Sj ra61150W5s444SfjcOpIHy5nNfqNN2bHGTDJIy6Cj+psjLJe4ZDpu/o3ign4ZPgPTqen44PZ/U+D qwDyl6f1IzxuDIhndOG3iqS+TP8AlD9B/wC2bZ/8mI8VS+8/3rn/AOMj+H8xzzntH/Gsn9eX3ufD 6R7gll9pFlqLrJcqzMg4ijU2rXtlui7Wz6OBjCqO6MmOMuaF/waMaT/I/wDwZzK/0S6zy+TH8vBv /DGk/wAj/wDBnH/RLrPL5KdPB3+GNJ/kf/gzj/ol1nl8l/Lwd/hjSf5H/wCDOP8Aol1nl8lGng7/ AAxpP8j/APBnH/RLrPL5KNPBr/DGk/yP/wAGcf8ARLrPL5I8CDf+GNJ/kf8A4M4/6JdZ5fJJ08Gv 8MaT/I//AAZx/wBEus8vkv5eCJstGsbCYz2ysHKlalq7Gh7/ACzh2nbOo1ePgnVJGKMTsjv8+2a5 т/h3O/z7YoDv8+2Kh4+fbFfx9rv8+2Kl3+fbFT+t3+fbFS7/AD7Yp/h3NqxVgymhU1B26jDCZhIE cwir+xlcMgliSUdHUN9+elafMM2KMx/ELdeRRVMtQkvkz/lD9B/7Ztn/AMmI8VS+8/3rn/4yP2/y jnnPaP8AjWT+vL73Ph9I9wY9rjQrPGJZ7mE8Nhbj4TudzuN823YcchxS4YQlv/F/Y15yL5lLPUtf +W3UPuP/ADVm24M/+pYvn+xqsd5d6lr/AMtuofcf+aseDP8A6li+f7FJHeXepa/8tuofcf8AmrHg z/6li+f7Fsd5d6lr/wAtuofcf+aseDP/AKli+f7Fsd5XIbaR1Rb3UKsQBUGm/wDssEhmiCfCxfP9 igg9Smn+H5P+rhdf8F/bmn/0QR/1Gh5+Db4Pm79ASf8AVwuv+C/tx/0QR/1Gh5+CnD5u/QEn/Vwu v+C/tx/0QR/1Gh5+C+D5u/QEn/Vwuv8Agv7cf9EEf9Rh+Pgpw+bv8Pyf9XC6/wCC/tx/0QR/1Gh5 +CfB/pO/QEn/AFcLr/gv7cf9EEf9Rh+PggYfN36Ak/6uF1/wX9up+iCP+ow/HwUYfN3+H5P+rhdf 8F/bj/ogj/qMPx8F8Hzd+gJP+rhdf8F/bj/ogj/qMPx8FOHzd+gJP+rhdf8ABf24/wCiCP8AqMPx 8F8Hzd+gJP8Aq4XX/Bf24/6II/6jD8fBTh83f4fk/wCrhdf8F/bj/ogj/qMPx8E+D/STS3hMECQl mkKCnN92Puc1GpzDNlMqq+gbIih8mS6PIXslB6oSv8f452fs7m8TRgfzSR+Pm4mcVJH5t2pJfJn/ ACh+g/8AbNs/+TEeKpfef71z/wDGR+3+Uc857R/xrJ/XL97nw+ke4JVeana6fcgXU3BXT4Y+BO9T 8VQMyNh3bl1eD93HcS535ckZMgid1L/Emj/7+P8AyLb+mW/6Hdb/ADR8wx/MQd/iTR/9/H/kW39M f9Dut/mj5hTqIO/xJo/+/j/yLb+mP+h4W/zR8wn8xB3+JNH/AN/H/kW39Mf9Dut/mj5hA1EEZZ3t tfxGa1bmitwJ4kbgA96eOYOs0WXSTEZjerZwmJDZEf59MxmX4+13+fTFS7/Ppip/W7/Ppipd/n0x T+Psd/n0xQHf59MVDv8APpiv4+13+fTFS7/Ppip/W7/Ppipd/n0xT+Psd/n0xQP1JzoL/BNh5EN9 9R/DOr9lMlwnHzB/HycbUjkm+dK46S+TP+UP0H/tm2f/ACYjxVL7wf6XP/xkf/iRzzntH/Gsn9eX 3ufD6R7gkWsR3DzRmG2tZxx3a4+0DXoKsu2bLseeMYjxTyR3/g/sLDMDfIJf6F9/ywad+H/VTNl4 uH/Vc34/zWqpdwd6F9/ywad+H/VTHxcP+q5vx/mqRLuDvQvv+WDTvw/6qY+Lh/1XN+P81NS7gvFl qjAEaZYEHoQv/XzK5a3SRNHPl/H+aohLuCvCPMFshS3srSJSeRVKgV8dpPbMXOezM8rnlyE+f/SL KPiRGwCp6/mf/lmtvvP/AFUyrwOx/wDVJ/j/ADU8WXuTah2TDGZwFlKj1AtaBqfEB175p8wgMh5T 6b29zbZrdfT/ADocgk/rdT/OhxUup/nQ4p/h3Op/nQ4oDqf50OKH2P8AOhxX8fa6n+dDipdT/Ohx U/rdT/OhxUup/nQ4p/h3Op/nQ4oH6k10H+9mH+SP150vsp9eT3Bx9TyCd51bjJL5M/5Q/Qf+2bZ/ 8mI8VS+8/wB65/8AjI/j/Mc857R/xrJ/XL97nw+ke4JDrNus00ZOmm+otOYlaPjudqDNj2PmMMZr OMe/LhB+LDNGzytLvqSf9WF/+kh82X5qX/KYP9JFr4P6Kra6bbTTrFPozW8bV5Smd2AoCelRlOq1 +XFiMo6kSPdwxSMYJ+lMf8O6N/yzf8PJ/wA15rP5f1/8/wCyP6mzwIdyYRRRwRJDEOKRgKoqTQDp 1zXZcs8szKR3LZEVS/8Az75BQ7/Pviv4+13+ffFS7/Pvip/W7/Pviku/z74r+Psd/n3xQHf598VD v8++K/j7Xf598VLv8++Kn9bv8++KS7/Pviv4+x3+ffFR+pNdB/vZf9UfrzpfZT+8ye4ONqeQTvOr cZJfJn/KH6D/ANs2z/5MR4ql94f9Ln/4yP8A8SOec9o/41k/ry+9z4fSPcGOa8ts1xF663THht9W pxpU9eQO+bjsI5hhlwHGN/4/7WvOBe9pX6dh/vvUv+F/5pzbcWq/nYft/W1VHzd6dh/vvUv+F/5p x4tV/Ow/b+taj5ppa63DaQJbpaXbLGKBnUFjvXehGarVdiZNRlMzkxgnubI5REVRTHT9SXUPU4wy w+nx/vRxryr03Phmq7Q7NOj4bkJX3NmOfF0Rlf8AOpzBZh2f86nFfx9rq/51OKl1f86nFT+t1f8A OpxUur/nU4p/h3Or/nU4oDq/51OKh2f86nFfx9rq/wCdTipdX/OpxU/rdX/OpxUur/nU4p/h3Or/ AJ1OKB+pNdB/vZf9UfrzpPZT+8ye4OPqeQTvOscZJfJn/KH6D/2zbP8A5MR4ql95/vXP/wAZH7/5 RzzntH/Gsn9eX3ufD6R7go/59cxWRd/n1xU/rd/n1xUu/wA+uKfx9jv8+uKA7/Priod/n1xX8fa7 /Pripd/n1xU/rd/n1xUu/wA+uKfx9jv8+uKA7/Priod/n1xX8fa7/Pripd/n1xU/rd/n1xUu/wA+ ukfx9jv8+uKB+pNdB/vZf9Ud/fOk9lP7zJ7g4+p5BO86xxkl8mf8ofoP/bNs/wDkxHiqX3n+9c// ABkfv/lHPOe0f8ayf15fe58PpHuCjX3/ABzFZF30/jip/W6vv+OKl30/jin8fY76fxxQHfT+OKh4 0/jiv4+11ff8cVLvp/HFT+t1ff8AHFS76fxxT+Psd9P44oDvp/HFQ76fxxX8fa6vv+OKl30/jip/ W6vv+OKl30/jin8fY76fxxQP1JroP97L/qj9edJ7Kf3mT3Bx9TyCd51jjJL5M/5Q/Qf+2bZ/8mI8 VS+8/wB65/8AjI/h/Mc857R/xrJ/XL97nw+ke4KP+fbMVkXf59sVP63f59sVLv8APtin8fY7/Pti go/z7YqHf59sV/h3u/z7YqXf59sVP63f59sVLv8APtin8fY7/PtigO/z7YqHf59sV/h3u/z7YqXf 59sVP63f59sVLv8APtin8fY7/PtigfqTXQf72X/VH686T2U/vMnuDj6jkE7zrHGSXyZ/yh+g/wDb Ns/+TEeKpfef71z/APGR/D+Y55z2j/jWT+vL73Ph9I9wUaf57Zisi6n+e2Kn9bqf57YqXU/z2xT+ Psd/n2xQHU/z2xUOp/ntiv4+11P89sVLqf57Yqf1up/ntipdT/PbFP4+x3+fbFAdT/PbFQ6n+e2K /j7XU/z2xUup/ntip/W6n+e2Kl1P89sU/j7HU/z2xQP1JroP97L/AKo/XnSeyn95k9wcfU8gnedY 4yS+TP8AlD9B/wC2bZ/8mI8VS+8/3rn/AOMj9v8AKOec9o/41k/ry+9z4fSPcFH6PwzFZF30fhip /W76PwxUu+j8MU/j7HfR+GKA76PwxUO+j8MV/h3u+j8MVLvo/DFT+t30fhipd9h5Yp/h3O+j8MUB 30fhiod9h5Yr+Ptd9h5YqXfR+GKn9bvo/DFS76PwxT+Psd9h5YoH6k10H+9l/wBUfrzpPZT+8ye4 OPqeQTvOscZJfJn/ACh+g/8AbNs/+TEeKpfef71z7f7sft/lHPOe0f8AGsn9eX3ufD6R7go/R+GY rIu+j8MVP63fR+GKl30fhin8fY76PwxQHfR+GKh40fhiv4+130fhipd9h5Yqf1u+j8MVLvo/DFP4 +x30fhigO+j8MVDvo/DFfx9rvo/DFS76PwxU/rd9h5YqXfR+GKfx9jvo/DFA/Umug/3sv+qP150n sp/eZPcHh2PIJ3nWOMkvkz/lD9B/7Ztn/wAmI8VS+8H+lz/8ZH/4kc857R/xrJ/Xl97nw+ke4KNP 86HMVkXU/wA6HFT+t1P86HFS6n+dDin8fY6n+dDigOp/nQ4qHU9vwOK/j7XU/wA6HFS6n+dDip/W 6n+dDipdT/OhxT+PsdT/ADocUB1P86HFQ6nt+BxX8fa6n+dDipdT/OhxU/rdT/OhxUup/nQ4p/h3 Op/nQ4oH6k10H+9l/wBUfrzpPZT+8ye4OPqeQTvOscZJfJn/ACh+g/8AbNs/+TEeKpfef71z/wDG R/H+Y55z2j/jWT+vL73Ph9I9wQzSxIaO6qetCaZRDDkmLAJZSIDXrwf78T/gsl+WzfzT8kGQ+93r wf78T/gsfy2b+afkpkHevB/vxP8Agsfy2b+afkniHe714P8Afif8Fh/LZv5p+SBIO9eD/fif8Fg/ LZv5p+SiQd68H+/E/wCCw/ls380/JeId7vXg/wB+J/wWD8tm/mn5KZB3rwf78T/gsfy2b+afkpkP vd68H+/E/wCCx/LZv5p+SmQd68H+/E/4LH8tm/mn5J4h4u9eD/fif8Fh/LZv5p+SBIO9eD/fif8A BYPy2b+afkokHevB/vxP+Cw/ls380/JeId7vXg/34n/BYPy2b+afkpkHevB/vxP+Cx/LZv5p+SmQ +93rwf78T/gsfy2b+afkpkHevB/vxP8Agsfy2b+afkniHevVlYcIYeINRkJQlE0RSj9SbaD/ey/ 6o/XnR+yn95k9wcfU8gnedW4yS+TP+UP0H/tm2f/ACYjxVL7z/euff8A3Y/f/KOec9o/41k/ry+9 z4fSPcGP6zbrNdIx01r6kYHqCZo6bt8NBmy7IzShhIGcY9+XCD0G7DNGz9NoD6lH/wBWF/8ApIbN j+an/wApY/0kWvg/ou+pR/8AVhf/AKSGx/NT/wCUsf6SKmH9F31KP/qwv/0kNj+an/ylj/SRXg/o O+pR/wDVhf8A6SGx/NT/AOUsf6SK8H9F31KP/qwv/wBJDY/mp/8AKWP9JFeD+i76lH/1YX/6SWx/ NT/5Sx/pIo4P6LvqUf8A1YX/AOkhsfzU/wDlLH+kikw/ou+pR/8AVhf/AKSGx/NT/wCUsf6SK8H9 F31KP/qwv/0kNj+an/ylj/SRUw/ou+pR/wDVhf8A6SGx/NT/AOUsf6SK8H9B31KP/qwv/wBJDY/m p/8AKWP9JFeD+i76lH/1YX/6SGx/NT/5Sx/pIrwf0XfUo/8Aqwv/ANJLY/mp/wDKWP8ASRRwf0Xf Uo/+rC//AEkNj+an/wApY/0kUmH9F31KP/qwv/0kNj+an/ylj/SRXg/ou+pR/wDVhf8A6SGx/NT/ AOUsf6SKmH9F31KP/qwv/wBJDY/mp/8AKWP9JFeD+gn2mRrFZRosBtPtfuS5cr8R/aPj1znu08hn qCTPj5eqqvZvxCo8qZBoP97L/qj9ebj2U/vMnuDTqeQTvOscZJfJn/KH6D/2zbP/AJMR4ql95/vX P/xkfv8A5RzzntH/ABrJ/Xl97nw+ke4JTf6PBqEwmllljZVCUjcAUBJ7qfHL9D2vl0eMxjGJ3vcf tRkxCRtDf4Zs/wDlouf+Ri/80Zlf6JdR/Mh8j+th+Xj3l3+GbP8A5aLn/kYv/NGP+iXUfzIFI/ru 6ePeXf4Zs/8Alouf+Ri/80Y/6JdR/Mh8j+tP5ePeXf4Zs/8Alouf+Ri/80Yf9Euo/mQ+R/WgaePe Xf4Zs/8Alouf+Ri/80Y/6JdR/Mh8j+tRp495Tn/Prmjbvx9rv8+uKl3+fXFT+t3+fXFS7/Prin8f Y7/PrigO/wA+uKh4+fXFfx9rv8+uKl3+fXFT+t3+fXFS7/Prin8fY7/PrigfqTXQf72X/VHf3zpP ZT+8ye4OPqeQTvOscZJfJn/KH6D/ANs2z/5MR4q1Po11LPJKroA7swqTWhNf5c5PV+zepy5pzBjU pE9ep9zkx1EQAFn6DvP54/8Agm/5oyn/AELar+dD7f1MjqYu/Qd5/PH/AME3/NGP+hbVfzofb+pf zMXfoO8/nj/4Jv8AmjH/AELar+dD7f1KdTF36DvP54/+Cb/mjH/Qtqv50Pt/Uv5mDv0Hefzx/wDB N/zRj/oW1X86h3/qUamLv0Hefzx/8E3/ADRj/oW1X86h3/qUamLv0Hefzx/8E3/NGP8AoW1X86h3 /qR+Yi79B3n88f8AwTf80Y/6FtV/Oh9v6knUxd+g7z+eP/gm/wCaMf8AQtqv50Pt/Uv5mKo+ju4d IlMZjYKru4IlUqrFgFBK0Y038MztX7MQOMeEal1vqwGo33U/0Hefzx/8E3/NGYP+hbVfzofb+pn+ Zg79B3n88f8AwTf80Y/6FtV/Oh9v6lGpi79B3n88f/BN/wA0Y/6FtV/Oh9v6lGpi79B3n88f/BN/ zRj/AKFtV/Oh9v6kfmIu/Qd5/PH/AME3/NGP+hbVfzofb+pJ1MXfoO8/nj/4Jv8AmjH/AELar+dD 7f1L+Zism0i6ghkmZlZY1LkJyZiFFaKoSpOP+hbVfzofb+pTqYpT9bH++bn/AKRp/wDqlj/oW1X8 6h3/qX8zB31sf75uf+kaf/qlj/oW1X86h3/qX8zFOPLs3qzTD05Uoo/vYpIx17eoi1zb9idk5tDK RmQb7v7GrLlEwKT/ADdtLD/KfmzyrbeVdFt7jWtPhmh0+1jkjkuoVdHWGNWVlaQEEEbjFU2/xn5P /wCr9pv/AEmQf9VMVd/jPyf/ANX7Tf8ApMg/6qYq7/Gfk/8A6v2m/wDSZB/1UxV3+M/J/wD1ftN/ 6TIP+qmKu/xn5P8A+r9pv/SZB/1UxV3+M/J//V+03/pMg/6qYq7/ABn5P/6v2m/9JkH/AFUxV3+M /J//AFftN/6TIP8Aqpirv8Z+T/8Aq/ab/wBJkH/VTFXf4z8n/wDV+03/AKTIP+qmKu/xn5P/AOr9 pv8A0mQf9VMVd/jPyf8A9X7Tf+kyD/qpirv8Z+T/APq/ab/0mQf9VMVd/jPyf/1ftN/6TIP+qmKu /wAZ+T/+r9pv/SZB/wBVMVd/jPyf/wBX7Tf+kyD/AKqYq7/Gfk//AKv2m/8ASZB/1UxV3+M/J/8A 1ftN/wCkyD/qpirv8Z+T/wDq/ab/ANJkH/VTFXf4z8n/APV+03/pMg/6qYq7/Gfk/wD6v2m/9JkH /VTFXf4z8n/9X7Tf+kyD/qpir//Z

1uuid: 303f7b25-1040-4891-AC11-a32972f8b480adobe: DocId: INDD: 57374c9b-4394-11de-b9f6-eb336f055bf0proof: pdf25f8104e-f376-11dd-bd41-dca0bf7c7826adobe: DocId: INDD: 25f8104d-f376-11dd-bd41-dca0bf7c78261

Ссылочный поток254.

00254.00Inchesuuid:666278a4-aef3-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:666278a2-aef3-11dd-b4d8-a6c72c632c12

ReferenceStream11.0211.02Inchesuid:E7D402C73BB6DD11BD96B6936F436E95

ReferenceStream72.0072.00Inchesuuid:fed07955-aef5-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:fed07953-aef5-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:bdee4786-aef6-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:bdee4782-aef6-11dd-b4d8-a6c72c632c12

Референсный поток300.00300.00Inchesuuid:c5cbcc81-b145-11dd-aaa6-c3f3da8b2d89adobe:docid:photoshop:c5cbcc7f-b145-11dd-aaa6-c3f3da8b2d89

ReferenceStream254.00254.00Inchesuuid:7e3caf4b-aef9-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:262e33ef-aef9-11dd-b4d8-a6c72c632c12

ReferenceStream300.

00300.00Inchesuuid:c5cbcc85-b145-11dd-aaa6-c3f3da8b2d89adobe:docid:photoshop:c5cbcc83-b145-11dd-aaa6-c3f3da8b2d89

ReferenceStream300.00300.00Inchesuuid:4aadb79e-b146-11dd-aaa6-c3f3da8b2d89adobe:docid:photoshop:c5cbcc87-b145-11dd-aaa6-c3f3da8b2d89

Референсный поток254.00254.00Inchesuuid:7e3caf4f-aef9-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:7e3caf4d-aef9-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:7e3caf53-aef9-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:7e3caf51-aef9-11dd-b4d8-a6c72c632c12

ReferenceStream120.00120.00Inchesuid:A9E70D0FDBC1DD11928BD2822A4E4844

ReferenceStream254.00254.00Inchesuuid:615e6840-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:615e683e-aef2-11dd-b4d8-a6c72c632c12

Референсный поток254.

00254.00Inchesuuid:615e6844-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:615e6842-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:615e6848-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:615e6846-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:f52aca5a-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:f52aca58-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:f52aca5e-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:f52aca5c-aef2-11dd-b4d8-a6c72c632c12

Референсный поток254.00254.00Inchesuuid:666278a0-aef3-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:f52aca60-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:666278a8-aef3-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:666278a6-aef3-11dd-b4d8-a6c72c632c12

ReferenceStream254.

00254.00Inchesuuid:fed07959-aef5-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:fed07957-aef5-11dd-b4d8-a6c72c632c12

ReferenceStream300.00300.00Inchesuuid:8eeb2532-b6ee-11dd-b8d6-d7bd923ef8d5adobe:docid:photoshop:8eeb2530-b6ee-11dd-b8d6-d7bd923ef8d5

Референсный поток300.00300.00Inchesuuid:8eeb2536-b6ee-11dd-b8d6-d7bd923ef8d5adobe:docid:photoshop:8eeb2534-b6ee-11dd-b8d6-d7bd923ef8d5

ReferenceStream120.00120.00Inchesuid:C4146490CCC1DD118FBBA4DC1AC112E3

ReferenceStream120.00120.00Inchesuid:C9146490CCC1DD118FBBA4DC1AC112E3

ReferenceStream300.00300.00Inchesuuid:03491834CDC1DD118FBBA4DC1AC112E3adobe:docid:photoshop:800993f0-c11a-11dd-bc53-af36e9c96e08

Референсный поток120.00120.00Inchesuuid:ABD2C15CCBC1DD118FBBA4DC1AC112E3uuid:AAD2C15CCBC1DD118FBBA4DC1AC112E3

ReferenceStream120.

00120.00Inchesuuid:9FF78FE4CBC1DD118FBBA4DC1AC112E3

ReferenceStream120.00120.00Inchesuuid:A4F78FE4CBC1DD118FBBA4DC1AC112E3

ReferenceStream300.00300.00Inchesuuid:e7cc2895-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:e7cc2893-bfb2-11dd-a5c6-82defd6798ef

Референцпоток300.00300.00Inchesuuid:78fd4c2e-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:78fd4c2c-bfb2-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:15912b55-c4e7-11dd-b2b8-dad4a87cd072adobe:docid:photoshop:15912b53-c4e7-11dd-b2b8-dad4a87cd072

ReferenceStream300.00300.00Inchesuuid:78fd4c32-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:78fd4c30-bfb2-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:15912b51-c4e7-11dd-b2b8-dad4a87cd072adobe:docid:photoshop:15912b4f-c4e7-11dd-b2b8-dad4a87cd072

Референсный поток300.

00300.00Inchesuuid:dcd49f47-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:563728e8-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:dcd49f4f-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:dcd49f4d-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:563728e6-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:563728e4-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:19bcae90-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:19bcae8e-bfb2-11dd-a5c6-82defd6798ef

Референсный поток300.00300.00Inchesuuid:563728e2-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:563728e0-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:19bcae8c-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:19bcae8a-bfb2-11dd-a5c6-82defd6798ef

ReferenceStream300.

00300.00Inchesuuid:19bcae88-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:9a9270ff-bfb1-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:78fd4c2a-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:78fd4c28-bfb2-11dd-a5c6-82defd6798ef

application/pdf

Профлист несущий.индд

Библиотека Adobe PDF 8.0FalsePDF/X-3:2002PDF/X-3:2002 конечный поток эндообъект 2 0 объект > эндообъект 759 0 объект >поток ХуТК tKKJI,t(��4K%ҹh5J#Ғ(H wqyy~3̙g

Производитель солнечных крыш Roofit.solar быстро растет

Roofit.solar, производитель инновационных солнечных крыш, начал новые амбициозные проекты развития при поддержке эстонско-норвежской программы сотрудничества «Зеленые ИКТ». Компания расширяет производство, привлекает новых инвесторов и разрабатывает два новых уникальных кровельных материала, генерирующих электроэнергию.

Roofit.solar год назад открыла свое первое производственное здание в Таллинне, сегодня производственные площади уже увеличены вдвое. Компания планирует полностью автоматизировать производственную линию и разработать программное обеспечение для планирования солнечных крыш, необходимое для глобального роста.

«Благодаря новому программному обеспечению для проектирования металлических крыш из солнечной энергии мы можем сделать весь процесс более эффективным. К 2025 году в мире, вероятно, будет не менее 10 000 металлических солнечных крыш», — сказал Андри Ягомяги, генеральный директор Roofit.солнечный.

Параллельно будет начата разработка новых продуктов, которые позволят предложить модульную стальную черепицу, аналогичную традиционной черепичной кровле, а также защелкивающиеся кровельные панели, идеально сочетающиеся с так называемыми классическими профилями.

«Установка кликабельных солнечных панелей быстрее и дешевле. Строители, архитекторы и застройщики уже стоят в очереди за этим продуктом для новых крыш. Мы планируем выйти на рынок с этим продуктом в 2021 году, поскольку спрос на решения в области солнечной энергетики на экспортных рынках постоянно растет», — сказал Андри Ягомяги, генеральный директор Roofit.солнечный.

«Все больше и больше клиентов запрашивают решение для крыши с солнечными панелями и приятно удивлены, узнав о солнечных панелях Roofit.solar, интегрированных в здание. Благодаря сотрудничеству между Ruukki и Roofit.solar заказчик получит высококачественную крышу «два в одном», производящую электроэнергию», — сказал Кристьян Кеерт, менеджер по продажам Ruukki в странах Балтии.

Roofit.solar — быстрорастущая эстонская компания, разработавшая уникальный металлический кровельный материал, интегрированный с элементами из монокристаллического кремния.Инновационная солнечная крыша выглядит как традиционная стальная крыша и по мощности не уступает обычным солнечным панелям. В настоящее время производятся солнечные панели со стоячим фальцем, интегрированные с профилем Ruukki и хорошо вписывающиеся в скандинавскую архитектуру. Уже установлено более 100 крыш Roofit.solar, в основном в Эстонии, а также в Швеции, Германии, Австрии и Норвегии. Новые продукты Roofit.solar также подходят для тех стран, где кровли, имитирующие каменную черепицу, более предпочтительны с архитектурной точки зрения.

Проекты развития Roofit.solar («Инновационный процесс Roofit.solar для разработки программного обеспечения и автоматизированной производственной линии» и «Разработка продукта Roofit.solar») софинансируются эстонско-норвежской программой сотрудничества «Зеленые ИКТ». Менеджер проекта — Хелен Аниялг (*защищенный адрес электронной почты*). Кроме того, компания открыла инвестиционный раунд для новых инвесторов. Общая стоимость планов развития на период 2020-2023 годов составляет примерно 2,4 миллиона евро. Целью норвежской программы EAS «Зеленые ИКТ» является поддержка устойчивого развития эстонских предпринимателей.

сентябрь 2020 г.

Ruukki Construction станет первой компанией, начавшей поставлять строительные материалы из стали, не содержащей ископаемого топлива

17. 09.2021

Ruukki Construction, дочерняя компания SSAB Group, стремится стать первой компанией, предлагающей своим клиентам стальные строительные материалы, не содержащие ископаемого топлива. Строительные изделия будут производиться из стали, не содержащей ископаемого топлива, на основе технологии SSAB HYBRIT, и в 2026 году планируется вывести их на рынок в коммерческих масштабах.Уже до этого Ruukki планирует провести пилотный проект по использованию стали, не содержащей ископаемого топлива, совместно с отдельными клиентами.

«Использование стали, не содержащей ископаемого топлива, является важным шагом для Ruukki в выполнении нашего обещания устойчивого развития «На пути к углеродно-нейтральным зданиям». Мы стремимся развивать наше предложение, чтобы помочь нашим клиентам сократить выбросы углекислого газа, и мы будем искать клиентов, с которыми можно сотрудничать, чтобы создать цепочку создания стоимости без использования ископаемого топлива до конца жизненного цикла здания», — говорит Сами Эронен, президент компании. Строительство Руукки.

Использование стали, не содержащей ископаемого топлива, является частью новой стратегии устойчивого развития Ruukki, которая разделена на три области: предложение , деятельность и ответственный партнер .

В экологически безопасных операциях и , Ruukki может оказать наибольшее влияние на сокращение выбросов углерода. Использование стали, не содержащей ископаемого топлива, в нашем предложении сократит выбросы углерода для этих продуктов примерно на 85%. Кроме того, наши энергоэффективные решения для ограждающих конструкций могут снизить потребление энергии до 30% в течение жизненного цикла здания.В нашей собственной деятельности мы стремимся к дальнейшему сокращению выбросов углерода на 25% к 2026 году.

Сталь, являющаяся основным материалом для продукции Ruukki, такой как сэндвич-панели и фасадная облицовка, является одним из очень немногих материалов, которые могут быть переработаны на 100 % без ухудшения своих свойств.
