Хвостовики буров для перфоратора: Какие бывают хвостовики SDS? | Блог ЭНК Инструмент
Какие бывают хвостовики SDS? | Блог ЭНК Инструмент
Несколько дней в нашем блоге появился пост о том, какими характеристиками должен обладать перфоратор для дома. Одним из критериев выбора было указано наличие патрона под хвостовики типа SDS Plus, как наиболее распространённого. Однако помимо указанного типа хвостовиков имеются и другие, о которых мы сегодня и расскажем.
Прежде всего, давайте выясним для чего были придуманы хвостовики SDS. Итак, хвостовики SDS были разработаны компанией Bosch. Целью данной разработки было создание системы быстрого закрепления буров в перфораторах. Именно это свойство хвостовиков и зашифровано в аббревиатуре SDS — Steck – Dreh – Sitzt — «вставь», «поверни» и «бур закреплён». Но хвостовики SDS имеют ещё одно важное преимущество: бур может с легкостью перемешаться с определённой амплитудой вдоль оси патрона перфоратора! А это позволяет защитить патрон от ударных нагрузок и значит обеспечить его надёжную работу в течении длительного времени!
Ну а теперь можно и поговорить о типах SDS-хвостовиков, которых на данный момент насчитывается аж 5 вариантов.
SDS
Самый первый хвостовик от компании Bosch. Диаметр его — 10 мм. Хвостовик имеет два желобка и вставляется в патрон на 40 мм. Хвостовики этого типа полностью совместимы с хвостовиками SDS-plus.

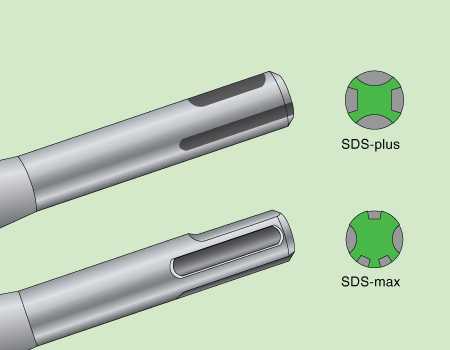

SDS-plus
Самый распространённый тип хвостовиков. Диаметр хвостовика 10 мм и он также вставляется в патрон на 40 мм. В отличии от SDS имеет не два, а четыре паза — два открытых и два закрытых. Открытые пазы предназначены для направляющих, а закрытые для фиксирующих (стопорных) шариков. При этом площадь контакта хвостовика с клиньями патрона составляет 75 кв. мм. Основной инструмент для буров с хвостовиками SDS-plus — лёгкие строительные перфораторы. При этом длинна буров лежит в пределах от 110 до 1000 миллиметров, а диаметр от 4 до 26 миллиметров.
SDS-top
Один из малораспространённых типов хвостовиков, который предназначен для перфораторов среднего размера. Диаметр хвостовика — 14 мм. Имеются 4 паза: два открытых и 2 закрытых. Площадь контакта с клиньями составляет 212 кв.
мм.
Буры с хвостовиками типа SDS-plus при сверлении отверстий свыше 16 миллиметров весьма часто выходили из строя и в 1999 году компания Bosch ввела стандарт SDS-top. Для SDS-top буров используются четырёхкилограммовые перфораторы с заменяемым патроном.

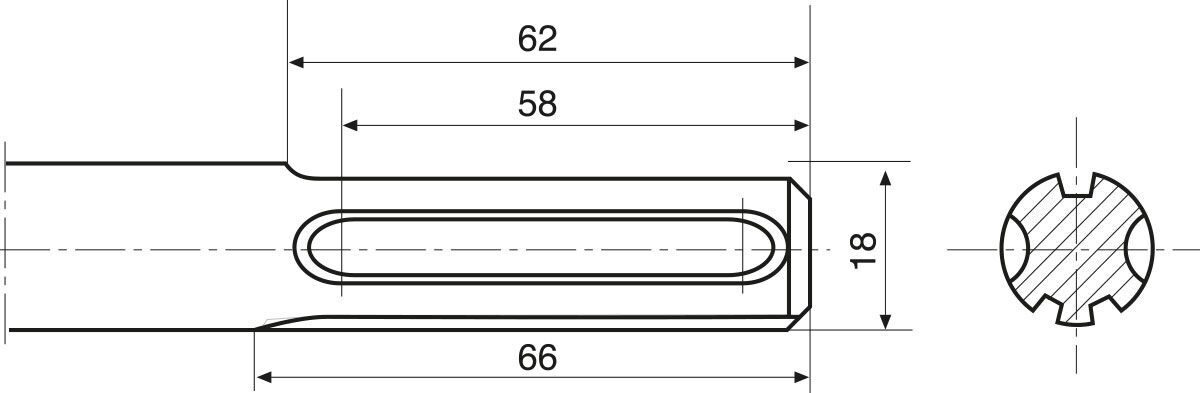

SDS-max
Второй по распространённости тип хвостовиков SDS. Он предназначен для буров большого диаметра и тяжёлых перфораторов. Хвостовик SDS-plus имеет диаметр 18 мм и площадь контакта клиньев 389 кв. мм. Хвостовик вставляется в патрон перфоратора на 90 миллиметров и имеет 3 открытых и 2 закрытых паза.
SDS-quick
В 2008 году компания Bosch ввела новый тип хвостовиков — SDS-quick. Стандарт примечателен тем, что вместо пазов используются выступы. Этот тип хвостовиков используется весьма ограничено, но возможно это лишь временное явление.
Стоит заметить, что в держатель хвостовиков SDS-quick можно вставлять свёрла или биты с четвертьдюймовым шестигранным хвостовиком.
