Холодная крыша из металлочерепицы: монтаж, устройство, гидроизоляция чердака, технология пароизоляции крыши, пирог с пленкой
монтаж, устройство, гидроизоляция чердака, технология пароизоляции крыши, пирог с пленкой
Содержание:
В настоящее время при возведении частного дома специалистами используются всевозможные конструкции кровель, но чаще всего производят монтаж холодной кровли. Это идеальный вариант, когда чердак не планируется применять как жилое помещение. Ниже мы расскажем о том, как правильно произвести установку холодной кровли из металлочерепицы.
Преимущества такого варианта
Устройство такой кровли довольно простое – потребуется возвести конструкцию, уложить слой гидроизоляции, обрешетку и контробрешетку, кровельное покрытие. Главное, возводя холодную кровлю, предусмотреть вентиляционный просвет для возможности отвода сконденсированной влаги. Это необходимо для того, чтобы несущая конструкция и кровельный материал не испортился под воздействием влаги.
Сама по себе установка такой кровли не должна сопровождаться осложнениями в процессе работы, нужно лишь корректно закрепить кровельное покрытие так, чтобы оно не пропускало сквозь стыки в подкровельное пространство осадки. Перед созданием пирога кровли холодного чердака стоит выполнить весь перечень расчетов, определить уклон скатов, шаг обрешетки, и выбрать для себя подходящий метод фиксации листов металлочерепицы.
Что представляет собой холодная кровля
Технология холодной кровли из металлочерепицы предполагает изначальное возведение стропильной системы, после чего на нее будет укладываться мембрана и полиэтиленовая пленка для обеспечения гидроизоляции кровли под металлочерепицу. Набивают контробрешетку, обрешетку и укладывают кровельное покрытие в виде металлочерепицы.
Такая крыша характеризуется тем, что для нее не нужно укладывать теплоизоляцию – все, что потребуется, это обустроить вентиляционные выходы под коньком и на скатах для отвода влаги. Позаботьтесь о том, чтобы все предварительные расчеты производились максимально точно.
Установка кровли имеет такие особенности:
- Если со временем вы планируете обустраивать теплую кровлю, то выбор мембраны для защиты от влаги должен быть тщательным. Если планируется обустройство мансарды, то обязательно должна присутствовать мембрана из ПВХ.
- Если в будущем кровлю утеплять не планируется, то потребуется укладка микроперфорированной гидроизоляции, которую используют именно для холодных крыш. С такой пленкой нельзя укладывать теплоизоляцию, однако в случае дальнейшего утепления потребуется приобрести новую мембрану. В противном случае в будущем кровля лишится защиты от влаги, утеплители не будет успевать высыхать, а кровельный материал через время начнет ржаветь.
Этапы монтажа
Давайте разберемся, как правильно монтировать металлочерепицу, чтобы она прослужила долго. Во время укладки мембраны для защиты от влаги следует учитывать, что она должна оставаться с небольшим провисом, где-то на 20 мм. Таким образом можно будет добиться стекания конденсированной влаги, защитив тем самым систему стропил и иные элементы кровли от гниения. Чтобы дать возможность воде вовремя испаряться, не застаиваясь и не создавая тем самым неблагоприятную среду, следует позаботиться о включении в проект вентиляционного зазора, который располагают между влагоотталкивающий пленкой и коньком кровли.
Такая технология монтажа металлочерепицы подразумевает, что просвет позволит воздушным потокам легко циркулировать в пространстве под кровлей, убирая весь конденсат. Уложенная мембрана должна быть без разрывов и иных повреждений. Для ее закрепления лучше всего воспользоваться строительным степлером. Слои мембраны укладываются с небольшим нахлестом, а ее края заделываются скотчем.
Устройство крыши с холодным чердаком таково, что ее допускается использовать в регионах с любыми климатическими особенностями. Довольно много людей считают, что данный тип кровли не применим для северных регионов, хотя на самом деле это не так. Зачастую в таких регионах чаще всего и устанавливают холодные чердачные помещения. Сам чердак утепляют, а холодная кровля никаким образом не влияет на внутренний микроклимат верхних этажей. Чердаком можно даже и не пользоваться, потому как укладка слоя утеплителя между верхним этажом и подкровельным пространством устраняет все нюансы, влияющие на теплопотери.
При устройстве холодной кровли из металлочерепицы необходимо позаботиться о теплоизоляции вентиляционных отверстий, дымовых труб и выходов на чердак. В таком случае можно будет не беспокоиться о накапливании конденсата, обледенении, теплопотерях или же затекании дождевой и талой воды.
Холодная крыша может быть перекрыта практически любым кровельным покрытием, однако металлочерепица, ввиду удобства ее монтажа, используется значительно чаще. Некоторые другие разновидности кровельных материалов, в частности мягкая кровля, также неплохо подходят в данной ситуации, но они требуют больших временных и финансовых затрат при монтаже.
Структура кровельного пирога для металлочерепицы, включая гидроизоляцию
Перекрыть холодный чердак металлочерепицей – это наиболее удобный и простой способ обустройства крыши. В данном случае кровельный пирог будет состоять из гидроизоляционного материала, уложенного на стропильный каркас, обрешетки и кровельного покрытия (металлочерепицы). Собственно, и укладка такого покрытия выполняется очень быстро, главное — понимать, как покрыть крышу металлочерепицей правильно. Изоляционная пленка закрепляется скобами или гвоздиками, затем ее дополнительно прижимают контробрешеткой, прикрученной саморезами. Укладку реек обрешетки выполняют с учетом размеров металлочерепицы. Доска для обрешетки берется с размерами 25-100 мм, а иногда применяется фанера или стружечные плиты, если требуется сплошной настил.
Укладка пленки или мембраны для гидроизоляции чердака производится свободно, с некоторым провисанием. Однако стоит проследить, чтобы не была нарушена целостность покрытия, то есть любые дыры или трещины исключены. Как правило, пленка может провисать на 15-25 мм. Таким образом достигается вентилирование внутренней стороны гидроизоляционной мембраны, обеспечивается удаление сконденсированной влаги на карнизную планку и далее в водосток. Пренебрежение таким простым правилом в конечном итоге спровоцирует преждевременную деформацию кровельного каркаса и всей крыши.
Особенность крыши из металлочерепицы такова, что пленка для холодной кровли не способна снизить уровень шума, который возникает при интенсивных дождях, падающих на металл. Поэтому жилые помещения с таким кровельным покрытием обеспечивают слоем теплоизоляции, которая поглощает сильный шум. Без такого слоя обычно обустраивают только нежилые чердачные помещения.
Итак, холодная крыша будет включать такие слои:
- Изнутри помещения прокладывается пароизоляция для холодной кровли, которая только выпускает влагу наружу и не дает ей проникать внутрь жилых комнат.
- Далее устанавливают стропильный каркас для кровли.
- Следующим слоем монтируют гидроизоляционный материал. Пленку укладывают с провисанием для отвода конденсата.
- Далее крепится контробрешетка, которая прижимает гидроизоляцию, закрепляя ее, и обеспечивает вентиляционные зазоры.
- Затем набивают обрешетку для фиксации кровельного покрытия. Она делается из реек 50×50 мм и укладывается вдоль скатов с отступом в 35-45 см. Исходя из разновидности кровельного покрытия и уклона скатов, шаг обрешетки и толщина доски для нее может различаться.
- Последним выполняется настил металлочерепицы.
Инструменты и расходные материалы для устройства холодного чердака
Примечательно, что для укладки металлочерепицы не потребуются слишком сложные профессиональные строительные инструменты. Можно воспользоваться элементарным набором, который есть в хозяйстве у каждого мужчины.
Помимо пиломатериалов для стропильного каркаса, обрешетки и контробрешетки, требуется изоляционная мембрана или пленка для паро- и гидроизоляции, а также достаточное количество металлочерепичных листов, закупленных из одной партии.
Крепление всех элементов производится с помощью скоб, саморезов, оцинкованных гвоздей и даже анкерных болтов. Однако стоит помнить, что они должны быть качественными, чтобы крыша не начала разрушаться раньше времени.
Что касается укладки кровельного покрытия, то помимо профильных листов потребуются коньковые элементы, ендовы (внутренние и внешние), карнизные и ветровые планки, а также снегозадержатели и водостоки.
Главное отличие холодной крыши от теплой заключается в наличии в последней слоя утепляющего материала, размещенного между слоями гидро- и пароизоляции. Целесообразно выполнение холодной кровли только в том случае, если чердак не будет использоваться в качестве жилого помещения.
Холодная кровля из металлочерепицы — Всё о кровле
Ремонт кровли и крыши
Устройство кровли из металлочерепицы – технология укладки
Металлочерепица – кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы. Она является одним из наиболее популярных материалов для возведения крыши. В строительных магазинах представлен широкий представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиль, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.
Характеристики материала
Металлочерепица – кровельное покрытие на основе оцинкованной стали с полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производится методом холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:
- Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
- Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
- Устойчивость к коррозии. Цинковый слой, полимерное покрытия надежно защищают сталь от воздействия воды, потому металлочерепица не подвергается коррозии.
- Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокую несущую способность и не деформируется под воздействием интенсивных нагрузок.
- Устойчивость к перепадам температуры. Перепады температуры не оказывают влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических зонах.
Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли потребуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.
Строение листа металлочерепицы
Возможные размеры листов металлочерепицы
Выбор элементов
Крыша из металлочерепицы – многослойная конструкция, элементы которой взаимодействуя друг с другом, повышают ее качество и срок службы. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со следующими критериями:
- При выборе металлочерепицы играют роль всего 2 показателя – высота гофры и толщина стали. Чем эти показатели выше, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
- Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.
- Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
- Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, представляют собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль защищает от проникновения влаги зазор между листами материала.
Устройство кровли из металлочерепицы
Учтите, конструкция теплой кровли намного проще, чем теплой, так как она состоит всего из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы помогают сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.
Кровельный пирог
Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:
- Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
- Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
- Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
- Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
- Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.
Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.
Состав кровельного пирога
Фронтальный разрез кровли из металлочерепицы
Требования к обрешетке
Укладка металлочерепицы выполняется на прочное основание – обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре. К обрешетке предъявляются следующие требования:
- Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
- Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
- В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.
Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки. Такая инструкция объясняется тем, что с крыш с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, а задерживаются, в результате чего нагрузка на стропила и обрешетку повышается.
Обрешетка под металлочерепицу
Технология укладки
Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:
- Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
- Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
- Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
- Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
- Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
- Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
- Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.
Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.
Технология укладки материала
Схема крепления листов
Расположение мест крепления
Монтаж доборных элементов
На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:
- Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
- Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
- Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
- Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
- Устанавливают водосток, снегозадержатели и молниезащиту.
Помните! Ендовы, коньки, планки примыканий и водосток – не декоративные ‘элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его. При условии правильного оборудования кровельного пирога и использовании вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.
Доборные элементы для кровли для металлочерепицы
Видео-инструкция
Технология устройства кровли из металлочерепицы
Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.
Холодная или теплая крыша
Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.
Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши. Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:
- возведение стропил;
- настил гидроизоляционной пленки;
- обустройство контробрешетки;
- обрешетка.
- покрытие металлочерепицей.
Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются последовательно по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение. Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см. Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см. Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составлять около 10 см. Эти доски будут выполнять роль карнизного основания.
Чертеж карнизного свеса
Деревянный карнизный свес
Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков. Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими. Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди. Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный. Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.
Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты. Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.
Торцевые планки
Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.
Карнизная планка
Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски. Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.
Коньковые планки
Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.
Снегозадержатели и другие элементы безопасности
Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок.
Специфика монтажа холодной кровли из металлочерепицы
Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.
Схема устройства холодной кровли.
Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.
Сам монтаж такой крыши не отличается какими-либо сложностями, главное — это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы .
Особенности холодной кровли
Схема кровли холодного типа.
Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.
Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.
Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное — это правильно провести все предварительные расчеты.
Сам монтаж включает в себя такие особенности:
- Если в будущем планируется устройство теплой крыши. то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
- Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.
Очередность работ
Схема устройства скатной кровли без утепления.
Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.
Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.
Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.
Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.
Схема устройства фальцевой кровли.
При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.
Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.
Кровельный пирог под металлочерепицу
Устройство холодной кровли под металлочерепицу — это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.
Схема кровельного пирога.
Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.
При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.
Структура подобной крыши включает в себя такие обязательные слои:
Схема монтажа кровельного пирога.
- Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
- Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
- Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
- Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
- Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
- Листы металлочерепицы.
Что еще потребуется?
Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.
Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.
Источники: http://krovlyakrishi.ru/krovelnye-materialy/metallocherepica/ustrojstvo-krovli-iz-metallocherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/ustrojstvo-krovli-iz-metallocherepicy.html, http://1metallocherepica.ru/ustrojstvo-kryshi/holodnaja-krovlja.html
Холодная крыша из металлочерепицы — 1pocherepice.ru
Сегодня достаточно часто возводится холодная крыша из металлочерепицы. Подобное изделие отлично подойдет в случае, если пространство чердака не будет использоваться в качестве жилой постройки.
Схема крыши из металлочерепицы с подложкой.
Следует заметить, что металлочерепица на сегодня не является лидером рынка материалов для кровли. Однако владельцы частных домов находят в данном материале большое количество преимуществ, поэтому спрос на него непрерывно растет. Металлочерепицу изготавливают много компаний, поэтому каждый хозяин частного дома найдет подходящий вариант.
Если соблюдать инструкции изготовителя и следовать советам опытных мастеров, то при установке данного материала не возникнет проблем.
Схема крепления металлочерепицы.
Особенности монтажа кровли из металлочерепицы заключаются в том, что нужно обеспечить выход для вентиляции, через которую будет выводиться конденсат. Это нужно для того, чтобы защитить несущие рейки и покрытие кровли от негативного воздействия влаги.
Перед проведением строительных работ нужно выполнить расчеты, определить угол наклона, шаг обрешетки и выбрать метод фиксации материала.
Для установки крыши подобной конструкции требуются такие элементы:
- деревянные доски;
- пароизоляция;
- гидроизоляция;
- металлочерепица;
- скобы;
- бечевка;
- гвозди из оцинкованного металла.
Вам может быть интересно: Сайт о стройматериалах.
Особенности холодной крыши
Кровельный набор для монтажа металлочерепицы.
Такая крыша имеет простую конструкцию. От теплой она отличается своим устройством. Стоит учесть вариант покрытия кровли. При использовании металлических листов нужно обеспечить щель для вентиляции, через которую будет выводиться конденсат из пространства под кровлей. В таком случае лист из металла не будет подвергаться коррозии.
Устройство подобной кровли являет собой установку системы стропил, на которую укладывается пленка из полиэтилена. После этого нужно прибить контробрешетку, обрешетку и материал для покрытия. Лучше всего использовать металлочерепицу.
Особенностями такой кровли являются отсутствие теплоизоляционного слоя, а также наличие выходов для вентиляции под коньком и на скатах, через которые будет выводиться влага. Проектирование и монтаж не являются сложными процессами, главное — правильно выполнить все расчеты.
Процесс установки имеет следующие особенности:
- Если планируется устраивать теплую крышу, то особое внимание стоит уделить выбору мембраны для защиты от лишней влаги. Для устройства мансарды можно использовать мембрану, которая изготавливается из ПВХ.
- Если утеплять конструкцию не планируется, можно использовать микроперфорированную гидроизоляцию, которая предназначена исключительно для холодной кровли из металлочерепицы. Подобная пленка не позволяет располагать рядом с ней материалы для теплоизоляции, в связи с чем в процессе утепления нужно приобрести новую мембрану. Если не выполнить это условие, кровлю не удастся защитить от избытка влаги, утеплительный материал будет влажным, а покрытие кровли станет подвергаться коррозии.
Вернуться к оглавлению
Последовательность действий по устройству крыши
Размеры листа металлочерепицы.
Для того чтобы правильно выполнить укладку мембраны, нужно учесть, что ее установка производится с небольшим провисом.
Подобный разрыв позволит воздуху свободно перемещаться в пространстве под кровлей, выводя весь конденсат. На мембране не должно быть повреждений. Элемент закрепляется с помощью степлера для строительства. Обязательно нужно делать нахлест. Крайние части пленки крепятся с помощью скотча.
К особенностям холодной кровли можно отнести и то, что ее можно устраивать в регионах с любым климатом. Большинство людей ошибочно считает, что подобный тип крыши не подойдет для северных районов, однако это не так. Перекрытие чердака будет утепляться, поэтому использование подобной конструкции не скажется на климате внутри помещений на последних этажах. Чердачное помещение можно не использовать, поскольку установка слоя утеплительного материала между последним этажом и пространством под кровлей может решить все проблемы, которые касаются потерь тепла.
В процессе устройства кровли подобного типа понадобится правильно изолировать технологические зазоры и выходы.
Для этого все шахты для вентиляции, дымоходы и входы на основание крыши надо теплоизолировать. Благодаря этому можно исключить возникновение следующих неприятностей:
Структура металлочерепицы.
- появление конденсата;
- попадание осадков;
- тепловые потери.
Для покрытия подобной конструкции можно использовать практически любой материал для кровли. В большинстве случаев применяется металлочерепица, устанавливать которую очень просто. Подобный вариант считается наиболее предпочтительным, так как все действия по укладке можно произвести за небольшой период времени, при этом какие-либо дополнительные действия выполнять в будущем не понадобится.
Может использоваться и гибкая черепица. Однако в этом случае могут возникнуть некоторые трудности, которые сделают установку более дорогой и сложной. Поэтому рекомендуется использовать металлические листы.
Перед монтажом материала нужно произвести несколько подготовительных операций. Основной из них является расчет скатов кровли на плоскостность и прямоугольность. Скатов может быть несколько, но в итоге должна получиться ровная плоскость. Иначе листы не сойдутся на стыках.
Для разметки нужна бечевка такой длины, чтобы можно было перекрыть диагональ скатов. Веревку следует протянуть от верхнего угла ската к нижнему. В месте пересечения они должны слегка соприкасаться.
Вернуться к оглавлению
Устройство кровельного пирога
Стоимость и характеристика нескольких видов металлочерепицы.
Монтировать подобную кровлю очень просто:
- На систему стропил с помощью степлера для строительства или оцинкованных гвоздей небольших размеров следует закрепить пленку.
- После этого ее нужно саморезами, с помощью которых будет закрепляться контробрешетка. В этом случае шаг установки крепежных элементов зависит от того, какая металлочерепица выбрана. Размер досок должен составлять 25х100 мм. В исключительных случаях применяется покрытие из фанерных листов.
- Далее понадобится уложить гидроизоляционную пленку из полиэтилена или ПВХ мембрану. На материале не должно быть разрывов или каких-либо других дефектов. Уровень провисания пленки — приблизительно 20-30 мм. В таком случае будет устроена хорошая вентиляция нижней части гидроизоляционного материала. Иначе изделие может разрушиться.
Лист из металла и тонкий слой гидроизоляционного материала не смогут обеспечить надлежащей защиты от шума, который часто возникает во время сильных дождей. Поэтому холодные крыши лишь в исключительных случаях устраиваются без утепления, которое может стать хорошим звукоизолятором. Холодное чердачное помещение поэтому и не используется.
Вернуться к оглавлению
Структура холодной крыши
Схема холодной кровли.
Подобное изделие состоит из следующих слоев:
- Со стороны жилых комнат, прежде всего, размещается слой пароизоляции. В таком случае конденсат будет выходить из помещения, но не попадать внутрь.
- Система стропил и продольные прогоны.
- Гидроизоляционный материал.
- Контробрешетка, установка которой производится параллельно смонтированным стропилам. Рейки будут прижимать гидроизоляционный материал и дополнительно закреплять его.
- Обрешетка холодной кровли может быть выполнена из брусков, сечение которых в большинстве случаев составляет 50х50 мм. Установка данного элемента выполняется с шагом в 30-40 см вдоль скатов. Шаг будет зависеть от того, какую металлочерепицу планируется использовать. Важное значение имеет и уклон крыши. Для подобной конструкции оптимальный уклон составляет 14° и более. Если уклон сделать меньше, то снеговая нагрузка выгнет стыки и откроет доступ влаги в пространство под кровлей.
- Металлочерепица.
Технология монтажа холодной крыши из металлочерепицы своими руками не отличается особой сложностью.
Если подготовить все нужные элементы и следовать рекомендациям, можно изготовить надежную конструкцию, которая будет служить долгий период времени.
Устройство холодной кровли из металлочерепицы: очередность работ
Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.
Схема устройства холодной кровли.
Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.
Сам монтаж такой крыши не отличается какими-либо сложностями, главное – это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы.
Особенности холодной кровли
Схема кровли холодного типа.
Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.
Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.
Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное – это правильно провести все предварительные расчеты.
Сам монтаж включает в себя такие особенности:
- Если в будущем планируется устройство теплой крыши, то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
- Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.
Очередность работ
Схема устройства скатной кровли без утепления.
Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.
Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.
Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.
Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.
Схема устройства фальцевой кровли.
При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.
Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.
Кровельный пирог под металлочерепицу
Устройство холодной кровли под металлочерепицу – это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.
Схема кровельного пирога.
Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.
При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.
Структура подобной крыши включает в себя такие обязательные слои:
Схема монтажа кровельного пирога.
- Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
- Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
- Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
- Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
- Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
- Листы металлочерепицы.
Что еще потребуется?
Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.
Холодная кровля из металлочерепицы — Всё о кровле
Ремонт кровли и крыши
Устройство кровли из металлочерепицы – технология укладки
Металлочерепица – кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы. Она является одним из наиболее популярных материалов для возведения крыши. В строительных магазинах представлен широкий представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиль, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.
Характеристики материала
Металлочерепица – кровельное покрытие на основе оцинкованной стали с полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производится методом холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:
- Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
- Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
- Устойчивость к коррозии. Цинковый слой, полимерное покрытия надежно защищают сталь от воздействия воды, потому металлочерепица не подвергается коррозии.
- Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокую несущую способность и не деформируется под воздействием интенсивных нагрузок.
- Устойчивость к перепадам температуры. Перепады температуры не оказывают влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических зонах.
Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли потребуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.
Строение листа металлочерепицы
Возможные размеры листов металлочерепицы
Выбор элементов
Крыша из металлочерепицы – многослойная конструкция, элементы которой взаимодействуя друг с другом, повышают ее качество и срок службы. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со следующими критериями:
- При выборе металлочерепицы играют роль всего 2 показателя – высота гофры и толщина стали. Чем эти показатели выше, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
- Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.
- Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
- Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, представляют собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль защищает от проникновения влаги зазор между листами материала.
Устройство кровли из металлочерепицы
Учтите, конструкция теплой кровли намного проще, чем теплой, так как она состоит всего из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы помогают сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.
Кровельный пирог
Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:
- Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
- Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
- Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
- Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
- Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.
Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.
Состав кровельного пирога
Фронтальный разрез кровли из металлочерепицы
Требования к обрешетке
Укладка металлочерепицы выполняется на прочное основание – обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре. К обрешетке предъявляются следующие требования:
- Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
- Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
- В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.
Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки. Такая инструкция объясняется тем, что с крыш с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, а задерживаются, в результате чего нагрузка на стропила и обрешетку повышается.
Обрешетка под металлочерепицу
Технология укладки
Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:
- Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
- Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
- Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
- Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
- Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
- Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
- Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.
Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.
Технология укладки материала
Схема крепления листов
Расположение мест крепления
Монтаж доборных элементов
На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:
- Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
- Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
- Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
- Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
- Устанавливают водосток, снегозадержатели и молниезащиту.
Помните! Ендовы, коньки, планки примыканий и водосток – не декоративные ‘элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его. При условии правильного оборудования кровельного пирога и использовании вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.
Доборные элементы для кровли для металлочерепицы
Видео-инструкция
Технология устройства кровли из металлочерепицы
Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.
Холодная или теплая крыша
Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.
Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши. Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:
- возведение стропил;
- настил гидроизоляционной пленки;
- обустройство контробрешетки;
- обрешетка.
- покрытие металлочерепицей.
Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются последовательно по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение. Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см. Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см. Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составлять около 10 см. Эти доски будут выполнять роль карнизного основания.
Чертеж карнизного свеса
Деревянный карнизный свес
Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков. Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими. Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди. Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный. Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.
Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты. Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.
Торцевые планки
Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.
Карнизная планка
Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски. Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.
Коньковые планки
Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.
Снегозадержатели и другие элементы безопасности
Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок.
Специфика монтажа холодной кровли из металлочерепицы
Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.
Схема устройства холодной кровли.
Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.
Сам монтаж такой крыши не отличается какими-либо сложностями, главное — это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы .
Особенности холодной кровли
Схема кровли холодного типа.
Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.
Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.
Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное — это правильно провести все предварительные расчеты.
Сам монтаж включает в себя такие особенности:
- Если в будущем планируется устройство теплой крыши. то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
- Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.
Очередность работ
Схема устройства скатной кровли без утепления.
Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.
Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.
Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.
Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.
Схема устройства фальцевой кровли.
При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.
Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.
Кровельный пирог под металлочерепицу
Устройство холодной кровли под металлочерепицу — это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.
Схема кровельного пирога.
Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.
При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.
Структура подобной крыши включает в себя такие обязательные слои:
Схема монтажа кровельного пирога.
- Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
- Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
- Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
- Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
- Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
- Листы металлочерепицы.
Что еще потребуется?
Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.
Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.
Источники: http://krovlyakrishi.ru/krovelnye-materialy/metallocherepica/ustrojstvo-krovli-iz-metallocherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/ustrojstvo-krovli-iz-metallocherepicy.html, http://1metallocherepica.ru/ustrojstvo-kryshi/holodnaja-krovlja.html
Холодная крыша из металлочерепицы — 1pocherepice.ru
Сегодня достаточно часто возводится холодная крыша из металлочерепицы. Подобное изделие отлично подойдет в случае, если пространство чердака не будет использоваться в качестве жилой постройки.
Схема крыши из металлочерепицы с подложкой.
Следует заметить, что металлочерепица на сегодня не является лидером рынка материалов для кровли. Однако владельцы частных домов находят в данном материале большое количество преимуществ, поэтому спрос на него непрерывно растет. Металлочерепицу изготавливают много компаний, поэтому каждый хозяин частного дома найдет подходящий вариант.
Если соблюдать инструкции изготовителя и следовать советам опытных мастеров, то при установке данного материала не возникнет проблем.
Схема крепления металлочерепицы.
Особенности монтажа кровли из металлочерепицы заключаются в том, что нужно обеспечить выход для вентиляции, через которую будет выводиться конденсат. Это нужно для того, чтобы защитить несущие рейки и покрытие кровли от негативного воздействия влаги.
Перед проведением строительных работ нужно выполнить расчеты, определить угол наклона, шаг обрешетки и выбрать метод фиксации материала.
Для установки крыши подобной конструкции требуются такие элементы:
- деревянные доски;
- пароизоляция;
- гидроизоляция;
- металлочерепица;
- скобы;
- бечевка;
- гвозди из оцинкованного металла.
Вам может быть интересно: Сайт о стройматериалах.
Особенности холодной крыши
Кровельный набор для монтажа металлочерепицы.
Такая крыша имеет простую конструкцию. От теплой она отличается своим устройством. Стоит учесть вариант покрытия кровли. При использовании металлических листов нужно обеспечить щель для вентиляции, через которую будет выводиться конденсат из пространства под кровлей. В таком случае лист из металла не будет подвергаться коррозии.
Устройство подобной кровли являет собой установку системы стропил, на которую укладывается пленка из полиэтилена. После этого нужно прибить контробрешетку, обрешетку и материал для покрытия. Лучше всего использовать металлочерепицу.
Особенностями такой кровли являются отсутствие теплоизоляционного слоя, а также наличие выходов для вентиляции под коньком и на скатах, через которые будет выводиться влага. Проектирование и монтаж не являются сложными процессами, главное — правильно выполнить все расчеты.
Процесс установки имеет следующие особенности:
- Если планируется устраивать теплую крышу, то особое внимание стоит уделить выбору мембраны для защиты от лишней влаги. Для устройства мансарды можно использовать мембрану, которая изготавливается из ПВХ.
- Если утеплять конструкцию не планируется, можно использовать микроперфорированную гидроизоляцию, которая предназначена исключительно для холодной кровли из металлочерепицы. Подобная пленка не позволяет располагать рядом с ней материалы для теплоизоляции, в связи с чем в процессе утепления нужно приобрести новую мембрану. Если не выполнить это условие, кровлю не удастся защитить от избытка влаги, утеплительный материал будет влажным, а покрытие кровли станет подвергаться коррозии.
Вернуться к оглавлению
Последовательность действий по устройству крыши
Размеры листа металлочерепицы.
Для того чтобы правильно выполнить укладку мембраны, нужно учесть, что ее установка производится с небольшим провисом.
Подобный разрыв позволит воздуху свободно перемещаться в пространстве под кровлей, выводя весь конденсат. На мембране не должно быть повреждений. Элемент закрепляется с помощью степлера для строительства. Обязательно нужно делать нахлест. Крайние части пленки крепятся с помощью скотча.
К особенностям холодной кровли можно отнести и то, что ее можно устраивать в регионах с любым климатом. Большинство людей ошибочно считает, что подобный тип крыши не подойдет для северных районов, однако это не так. Перекрытие чердака будет утепляться, поэтому использование подобной конструкции не скажется на климате внутри помещений на последних этажах. Чердачное помещение можно не использовать, поскольку установка слоя утеплительного материала между последним этажом и пространством под кровлей может решить все проблемы, которые касаются потерь тепла.
В процессе устройства кровли подобного типа понадобится правильно изолировать технологические зазоры и выходы.
Для этого все шахты для вентиляции, дымоходы и входы на основание крыши надо теплоизолировать. Благодаря этому можно исключить возникновение следующих неприятностей:
Структура металлочерепицы.
- появление конденсата;
- попадание осадков;
- тепловые потери.
Для покрытия подобной конструкции можно использовать практически любой материал для кровли. В большинстве случаев применяется металлочерепица, устанавливать которую очень просто. Подобный вариант считается наиболее предпочтительным, так как все действия по укладке можно произвести за небольшой период времени, при этом какие-либо дополнительные действия выполнять в будущем не понадобится.
Может использоваться и гибкая черепица. Однако в этом случае могут возникнуть некоторые трудности, которые сделают установку более дорогой и сложной. Поэтому рекомендуется использовать металлические листы.
Перед монтажом материала нужно произвести несколько подготовительных операций. Основной из них является расчет скатов кровли на плоскостность и прямоугольность. Скатов может быть несколько, но в итоге должна получиться ровная плоскость. Иначе листы не сойдутся на стыках.
Для разметки нужна бечевка такой длины, чтобы можно было перекрыть диагональ скатов. Веревку следует протянуть от верхнего угла ската к нижнему. В месте пересечения они должны слегка соприкасаться.
Вернуться к оглавлению
Устройство кровельного пирога
Стоимость и характеристика нескольких видов металлочерепицы.
Монтировать подобную кровлю очень просто:
- На систему стропил с помощью степлера для строительства или оцинкованных гвоздей небольших размеров следует закрепить пленку.
- После этого ее нужно саморезами, с помощью которых будет закрепляться контробрешетка. В этом случае шаг установки крепежных элементов зависит от того, какая металлочерепица выбрана. Размер досок должен составлять 25х100 мм. В исключительных случаях применяется покрытие из фанерных листов.
- Далее понадобится уложить гидроизоляционную пленку из полиэтилена или ПВХ мембрану. На материале не должно быть разрывов или каких-либо других дефектов. Уровень провисания пленки — приблизительно 20-30 мм. В таком случае будет устроена хорошая вентиляция нижней части гидроизоляционного материала. Иначе изделие может разрушиться.
Лист из металла и тонкий слой гидроизоляционного материала не смогут обеспечить надлежащей защиты от шума, который часто возникает во время сильных дождей. Поэтому холодные крыши лишь в исключительных случаях устраиваются без утепления, которое может стать хорошим звукоизолятором. Холодное чердачное помещение поэтому и не используется.
Вернуться к оглавлению
Структура холодной крыши
Схема холодной кровли.
Подобное изделие состоит из следующих слоев:
- Со стороны жилых комнат, прежде всего, размещается слой пароизоляции. В таком случае конденсат будет выходить из помещения, но не попадать внутрь.
- Система стропил и продольные прогоны.
- Гидроизоляционный материал.
- Контробрешетка, установка которой производится параллельно смонтированным стропилам. Рейки будут прижимать гидроизоляционный материал и дополнительно закреплять его.
- Обрешетка холодной кровли может быть выполнена из брусков, сечение которых в большинстве случаев составляет 50х50 мм. Установка данного элемента выполняется с шагом в 30-40 см вдоль скатов. Шаг будет зависеть от того, какую металлочерепицу планируется использовать. Важное значение имеет и уклон крыши. Для подобной конструкции оптимальный уклон составляет 14° и более. Если уклон сделать меньше, то снеговая нагрузка выгнет стыки и откроет доступ влаги в пространство под кровлей.
- Металлочерепица.
Технология монтажа холодной крыши из металлочерепицы своими руками не отличается особой сложностью.
Если подготовить все нужные элементы и следовать рекомендациям, можно изготовить надежную конструкцию, которая будет служить долгий период времени.
Устройство холодной кровли из металлочерепицы: очередность работ
Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.
Схема устройства холодной кровли.
Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.
Сам монтаж такой крыши не отличается какими-либо сложностями, главное – это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы.
Особенности холодной кровли
Схема кровли холодного типа.
Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.
Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.
Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное – это правильно провести все предварительные расчеты.
Сам монтаж включает в себя такие особенности:
- Если в будущем планируется устройство теплой крыши, то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
- Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.
Очередность работ
Схема устройства скатной кровли без утепления.
Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.
Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.
Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.
Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.
Схема устройства фальцевой кровли.
При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.
Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.
Кровельный пирог под металлочерепицу
Устройство холодной кровли под металлочерепицу – это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.
Схема кровельного пирога.
Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.
При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.
Структура подобной крыши включает в себя такие обязательные слои:
Схема монтажа кровельного пирога.
- Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
- Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
- Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
- Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
- Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
- Листы металлочерепицы.
Что еще потребуется?
Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.
Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.
Холодная кровля из металлочерепицы
На данный момент в процессе строительства загородного жилого дома могут быть применимы разные варианты качественных современных конструкций кровельной части здания или сооружения. Относительно несложным среди них является именно холодная крыша. Подобное устройство оптимально подходит в тех случаях, когда общее чердачное помещение по какой-то причине не используется, как жилое.
Схема конструкции такого плана характеризуется простотой, присутствуют такие элементы, как качественная гидроизоляция, несущие элементы и кровля. Присутствуют некоторые особенности монтажа данной конструкции. Они заключаются в том, что в обязательном порядке требуется обеспечить качественный вентиляционный зазор, предназначенный для вывода скопившегося конденсата.
Это необходимо для того, чтобы несущие конструкционные элементы, а также само кровельное покрытие были эффективно защищены от неблагоприятного воздействия влажности.
Сама установка такой кровли не характеризуется какими-то сложностями. Самое главное, что требуется сделать – грамотно закрепить все присутствующие профилированные, выполненные из металла листы.
Сделать это нужно так, чтобы выпадающие осадки не смогли проникнуть сквозь многочисленные стыки под его поверхность. Перед началом строительного процесса, стоит произвести такие важные этапы, как:
- Произвести все необходимые расчеты;
- Обязательно нужно рассчитать параметры угла наклона кровельной конструкции;
- Важно определить шаг обрешетки;
- Также требуется определиться с методикой крепления листов кровельного материала.
Соблюдение данных правил позволит произвести процесс возведения быстро и качественно.
Основные особенности холодной кровельной конструкции
От теплой крыши, описываемая отличается относительной простотой. Единственное, что требуется учесть в обязательном порядке, это особый вид материала кровли и его настила.
В процессе применения современной металлочерепицы рекомендуется обеспечить эффективный зазор вентиляции, который будет правильно выводить конденсат из помещения, расположенного под кровлей. Это необходимо для того чтобы элемент стали не был подвержен коррозийным разрушительным процессам.
Устройство данной конструкции представляет собой установку системы стропил, на нее монтируется мембрана или качественная пленка. Потом осуществляется закрепление контробрешетки, обрешетки, а также покрытие, то есть металлочерепицу.
К основным особенностям данной конструкции можно отнести полное отсутствие теплоизоляционного слоя, также присутствуют специальные вентиляционные отверстия, они расположены строго под коньком и на всех без исключения скатах.
Данные приспособления служат для эффективного вывода воды. Процесс профессионального проектирования и последующий монтаж не представят для мастера никаких сложностей, самое главное грамотно осуществить все расчеты.
Сам процесс качественной и профессиональной установки состоит из таких особенностей, как:
- Если запланировано устройство утепленной крыши, потребуется грамотно подойти к качественному выбору защитной мембраны для эффективной защиты от лишнего количества влаги. Для мансардного помещения может подойти только особая качественная гидроизоляция, которая может иметь вид обычной мембраны, которая обычно производится из ПВХ.
- Если в последующем не нужно использовать помещение, можно использовать особую микроперфорированную гидроизоляцию. Она нужна специально для этой конструкции, как холодная кровля. Подобный материал не дает возможность укладывать в непосредственной близости от нее разные теплоизоляцию, при любом дальнейшем утеплении потребуется потратить материальные средства на покупку нового материала.
Важно! Если не выполнить подобные условия, кровля через какое-то время не будет ограждена от влажности. В таком случае утеплитель всегда будет мокрым, а кровельный материал будет сильно повреждено разрушительной коррозией.
Особенности выполнения монтажных работ
Для укладочного процесса качественной гидроизоляционной мембраны требуется помнить, что установку ее можно осуществить с определенным провисом, равным примерно 20 мм. Подобный фактор дает возможность устроить стекание капель, соответственно осуществляется эффективная защита стропил и иных конструкционных элементов кровли от излишней влажности.
Чтобы вода была устранена максимально эффективно и не застаивалась, тем самым создавая относительно неблагоприятную среду, требуется в обязательном порядке обустроить присутствие качественного вентиляционного отверстия. Он осуществляется между пленкой и кровельный коньком.
Подобный разрыв предоставляет возможность без проблем циркулировать под кровлей, также эффективно будут выводиться все следы влажности и конденсата.
Важно! В процессе работ очень важно следить за тем, чтобы защитная мембрана не имела разрывов и каких-то иных дефектов, а крепление ее осуществляется при помощи специального строительного степлера. В обязательном порядке требуется выполнять нахлест, то есть все края пленки требуется крепить посредством использования скотча.
Из всех основных особенностей, присущими холодной кровле, стоит отметить, что соорудить ее при необходимости есть возможность для какого угодно региона страны. Многие предполагают, что данный тип покрытия может не подойти для некоторых регионов, но на деле все далеко не так.
Для стандартного жилого помещения, наличие холодного, неотапливаемого чердака — это традиционное по всем параметрам решение.
Стоит отметить, что применение кровли такого плана никак не скажется на температуре верхних этажей. Само чердачное помещение может совсем не использоваться, а потерю тепла решает монтаж слоя качественного утеплителя между верхним этажом и специальным подкровельным пространством.
В процессе сооружения холодной кровли стоит помнить о таком этапе производимых работ, как грамотная изоляция всех присутствующих технологических выходов и отверстий. Это такие конструкционные элементы, как:
- Дымоходы;
- Специальные вентиляционные шахты;
- Входы, ведущие на поверхность крыши.
Все их требуется особым образом теплоизолировать. Качественно выполненные работы позволят быстро избежать таких неприятных моментов, как появление большого количества конденсата, обледенение, потеря тепла и проникновение осадков.
Состав кровельного пирога под металлочерепицу
Устройство такой конструкции, как холодная кровля, представляет собой один из самых распространенных по причине своей простоты вариантов. В составе кровельного пирога присутствуют такие слои, как:
- Со стороны комнат проложен слой качественной гидроизоляции, который имеет одностороннюю проницаемость;
- Стропильная система кровли;
- Пленка от влаги, обязательно немного провисающая;
- Контробрешетка, возведение которой производится строго параллельно монтированным ранее стропилам. Деревянные доски данной системы прочно прижимают гидроизоляцию, то есть качественно обеспечивают еще одно крепление;
- Обрешетка такой конструкции холодной кровли производится из качественного выполненного из дерева бруса. Его сечение должно быть 50 на 50 мм. Установка ее производится с определенным шагом, примерно в 40 см, но он прямо основан от категории используемой металлочерепицы;
- Самым верхним слоем является непосредственно металлочерепица.
Монтаж данной категории кровли достаточно несложен, достаточно следовать следующей инструкции:
- На стропилы, посредством специального степлера или мелких оцинкованных гвоздей осуществляется закрепление пленки, которая обеспечивает гидроизоляцию.
- Потом она прижимается крепежными устройствами.
- Шаг прямо зависит от категории используемой металлочерепицы.
- Размер подобных досок должен в среднем быть равен 25 на 95 мм.
- Иногда профессиональные строители используют сплошное по структуре покрытие, выполненное из листов качественной фанеры.
Пленка, которая обеспечивает эффективную защитную гидроизоляцию, должна быть уложена с провисанием, но иные дефекты категорически недопустимы. Степень провисания кровельного покрытия должна быть равной примерно 15-25 мм. Это предоставит возможность гарантировать максимально качественную вентиляцию, так как будет производиться отвод конденсата.
Влага сначала пойдет в планку на карнизе, а потом в водосточный лоток. Пренебрежение подобным процессом приведет к тому, что влага разрушит кровлю полностью.
При строительстве холодной кровли, которая выполнена из металлочерепицы, требуется помнить, что лист данного материала не обеспечивает защиту от шума. Потому на чердаке никто не живет, там прохладно и шумно.
Дополнительные советы
Для установки холодной кровли требуется брать относительно простые инструменты, а также расходные материалы, которые можно приобрести относительно недорого. В качестве необходимых крепежных устройств используются специальные скобы, это могут быть саморезы или оцинкованные гвозди.
Важно! В процессе расчета листов кровельного материала требуется помнить, что обязательно потребуются такие доборные элементы, как ендовы, черепица для конька, карнизы и так далее.
Устройство стандартной холодной кровли от утепленной конструкции отличается, как раз отсутствием слоя утепления. Такая крыша возводится в том случае, если чердак не будет использоваться, как жилое помещение.
Кровля из металлочерепицы — монтаж и пошаговая инструкция укладки покрытия своими руками
Портал «Дачный Эксперт» выражает благодарность фирме «Спец.Кровля» за экспертную помощь в подготовке данного материала.
ООО «Спец.Кровля» – надёжный подрядчик по кровельным работам скатных крыш любой сложности. Гарантированное качество, чёткие сроки и фиксированная цена, которая сразу прописана в договоре и не изменится!
Металлочерепица – это кровельный материал, имеющий форму профилированных стальных листов с полимерным покрытием. Применяется для покрытия крыш с углом больше 14 градусов.
Внешне она похожа на классическую керамическую черепицу, но превосходит ее по надежности и простоте установки. В этой статье мы рассмотрели, что лучше, мягкая кровля или металлочерепица?
Материал устойчив к перепадам температуры и к другим негативным климатическим воздействиям. Главным его недостатком являются низкие звукоизоляционные характеристики, но он устраняется при правильном проведении работ.
В этой статье вы узнаете, как сделать крышу из металлочерепицы своими руками, пошагово от А до Я. Если вы не знаете, как выбрать металлическую черепицу, то читайте эту статью.
Содержание статьи
Установка обрешетки
Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.
- Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
- Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
- Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
- Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
- Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.
ОБРАТИТЕ ВНИМАНИЕ!
Доски предварительно калибруются по одному размеру, чтобы избежать возникновения в будущем перекосов и неровностей в расположении черепицы.

Шаг обрешетки
Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.
Расчет металлочерепицы
Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь онлайн-калькулятором):
- Вычисляется площадь каждого ската.
- Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
- Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
- Подсчитывается количество листов в ряду.
- Количества рядов и листов в ряду перемножаются.
При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.
Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Расчет кровли
Кровля из металлочерепицы: гидроизоляция и пароизоляция
Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.
Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием. Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией.

Кровельный пирог
Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.
Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.
Необходимые инструменты и оборудование
Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:
- Шуруповерт.
- Рейка.
- Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
- Строительный степлер.
- Рулетка и маркер.
- Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.
ОБРАТИТЕ ВНИМАНИЕ!
При работе с черепицей нельзя использовать болгарку и другие абразивные режущие инструменты, так как это нарушает структуру листа.
Крепление и укладка металлочерепицы — шаг за шагом
Как крыть крышу металлочерепицей своими руками? Металлочерепица прикрепляется к обрешетке на саморезы с прокладкой из этилен-пропиленового каучука, которая обеспечивает гидроизоляцию участков крепежа.
Если монтируется черепица со скрытым креплением, то используются оцинкованные саморезы с пресс-шайбой.
Саморезы нужно закручивать с оптимальной силой.
Если сила крепления будет недостаточной, то влага будет попадать под шляпку и вызывать ее коррозию. Если закрутить саморезы слишком сильно, то прокладка деформируется, что нарушит ее герметичность.
- Перед тем, как накрыть крышу металлочерепицей, следует убедиться в симметричности и надежности обрешетки.
- Саморезы вкручиваются в местах нижнего прогиба черепицы, входить они должны строго перпендикулярно плоскости досок обрешетки.
- При соединении двух перехлестов крепление осуществляется в подъемах волны с использованием укороченных саморезов.
- Монтаж черепицы начинается с нижнего левого угла ската, последующие листы укладываются поверх предыдущих.
- Саморезы вкручиваются в каждую волну черепицы по периметру ската и в шахматном порядке во внутренних областях. Если для этого используется шуруповерт, то нужно минимизировать его вращательное воздействие на материал.

Металлочерепица — монтаж своими руками+инструкция
Теперь вы знаете, как правильно класть металлочерепицу и мы предлагаем вам ознакомиться с самым главным — инструкция по монтажу металлочерепицы.
Монтаж металлочерепицы — пошаговая инструкция
Как правильно покрыть крышу металлочерепицей своими руками? Первым шагом является обустройство стропильной системы.
Именно на ней будут закрепляться все прочие элементы кровли. Система сооружается из деревянных балок, при этом их размер превосходит габариты брусков обрешетки.
Самыми главными элементами стропил являются:
- Мауэрлат. Это точка опоры конструкции.
- Стропильные ноги. Они держат на себе обрешетку и опираются на мауэрлат.
- Стойки. Усиливают опору стропильных ног.
Крепление стропил к стене осуществляется с помощью так называемых шинок. Это полоски из металла, которые связывают две конструкции гвоздями или саморезами.
Далее устанавливаются основные изолирующие слои: утеплитель, паро- и гидроизоляция. Гидроизоляционная пленка или мембрана накладывается на стропильную систему и скрепляется с ней степлером. Теплоизоляция размещается в ячейках, образуемых пересечениями стропильных балок, и фиксируется с помощью проведенных наперекрест шнуров в нижней плоскости стропил.

Установка стропил
После завершения монтажа защитных конструкций можно приступить к установке обрешетки, на которую, в последствии, мы будем укладывать кровельное покрытие. Она накладывается поверх стропил и гидроизоляционного слоя и прикрепляется на саморезы к этим конструкциям.
ОБРАТИТЕ ВНИМАНИЕ!
Перед началом монтажа обрешетки нужно покрыть все деревянные материалы кровли антисептическими препаратами и дать им высохнуть. Не забудьте выбрать угол наклона кровли.Установка металлочерепицы своими руками:
- К лобной доске прикрепляется карнизная планка, обеспечивающая защиту кровли от воздействия ветра.
- При выполнении работ всегда учитывается необходимость в обеспечении хорошей естественной вентиляции пространства. Для этого нужно оставлять зазоры между всеми слоями кровельного пирога. Основой естественной вентиляции является возможность свободной циркуляции воздуха под коньком крыши.
- Последним этапом является установка металлочерепицы. Нужно учитывать, что листы должны выступать за края обрешетки на 5 сантиметров и выравниваться горизонтально по карнизной линии.
- Коньковая планка прикрепляется на дополнительные две доски, которые устанавливаются на стыках двух скатов при монтаже обрешетки. Такие меры необходимы для обеспечения дополнительной устойчивости важного конструктивного элемента к негативным воздействиям.

схема укладки металлочерепицы
Укладка металлочерепицы вокруг дымохода требует дополнительной осторожности. Во-первых, его необходимо предварительно отштукатурить. Во-вторых, вокруг него нужно установить доски, прикрепляемые к обрешетке. В-третьих, черепица обрезается на 15 сантиметров со всех сторон, выходящих на дымоход.

Обход дымохода
Доборные элементы
Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):
- Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
- Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
- Уголки и ендовы. Они защищают все угловые конструкции кровли.
- Отливы. Используются для перенаправления потоков дождевой и талой воды.
- Конек.

Доборные элементы
Советы мастеров
- Расстояние между балками стропильного каркаса должно составлять не более 60-90 сантиметров, иначе конструкция кровли может просесть.
- При выполнении работ нужно надевать обувь на мягкой подошве и передвигаться по черепице, наступая в ее нижние прогибы. Это позволит предотвратить продавливание материала.
- Отсутствие контактов между защитными слоями важно не только для обеспечения вентиляции, но для предотвращения их механических повреждений при трении.
- Для обеспечения дополнительной вентиляции можно обустроить слуховые окна в чердачном помещении.
- Для ровной установки всех продолговатых доборных элементов нужно протягивать нитку и закреплять ее между двумя уже установленными конструкциями.
Так выглядит технология укладки металлочерепицы на крышу. Данный материал имеет примерный срок службы около 50 лет, но без необходимости проведения ремонтных работ эксплуатация будет проходить только при правильном выполнении монтажа.
Важно правильно рассчитать расход материала, для это надо знать размеры покрытия, а также все размерности и пропорции. Даже незначительные отклонения от требуемых показателей могут привести к сокращению эксплуатационного срока на порядок.
Полезное видео
Укладка металлочерепицы своими руками в видео формате:
Вконтакте
Google+
Одноклассники
Гидроизоляция холодной крыши: когда нужна + обоснование
Любой кровельный материал не идеален. Даже в основном своем качестве — защите от влаги. И в тех случаях, когда крыша покрыта безупречно, и нет протечек во время дождя или таяния снега, остается еще конденсат на внутренней стороне кровли.
Для предохранения стропильной системы и чердака холодной крыши от конденсата укладывают гидроизоляцию в составе кровельного пирога. А то, что она защищает еще и от «мелких» протечек — это бонус в виде запаса по времени, чтобы устранить негерметичность кровли.
В каких случаях нужна гидроизоляция под холодную крышу?
Кровельных материалов существует не так уж и много. Если рассматривать только наиболее популярные, список сократится до нескольких видов. И в зависимости от особенностей самого материала, технологии укладки и назначения здания, гидроизоляция нужна не всегда.
Вид материала | Гидроизоляция |
---|---|
Металлочерепица, профнастил, композитная черепица, фальц | Нужна обязательно |
Шифер, Ондулин | Можно не использовать |
Гибкая битумная черепица | Подкладочный ковер — обязательно, пленка или мембрана — по желанию |
Натуральная черепица (керамическая, цементно-песчаная) | Рекомендована |
Металлическая кровля
Кровельное покрытие из металла бывает листовым и штучным. Листовые материалы — это металлочерепица, профнастил, фальцевая кровля. Штучное покрытие — кровельная шашка и кровельная чешуя.
Независимо от размера элемента и технологии укладки, «послойное» устройство пирога холодной крыши у всех одинаковое:
- стропила;
- гидроизоляция;
- контробрешетка для обеспечения обязательного вентиляционного зазора;
- обрешетка;
- кровля.
Наличие гидроизоляции и вентиляционного зазора подкровельного пространства обязательно и для отапливаемых домов круглогодичного проживания, и для неотапливаемых дач или хозяйственных построек.
У любого кровельного металла высокая теплопроводность и низкая теплоемкость. При суточном снижении температуры крыша остывает гораздо быстрее, чем воздух внутри чердака. И конденсат изнутри на металлической кровле будет появляться практически ежедневно, даже летом.
Зимой, если здание отапливаемое, воздух на чердаке будет еще теплее — любая теплоизоляция перекрытия не абсолютна. Так же как и любая пароизоляция не обеспечивает полную защиту от проникновения паров теплого воздуха в чердак из помещения. А есть еще дымоходы и вентиляционные каналы, которые также служат источником тепла.
Гидроизоляция защищает чердак и стропильную систему. А чтобы не мокла контробрешетка и обрешетка, в подкровельном пространстве обязательно должен быть вентиляционный зазор.
Шифер и ондулин
Хотя эти материалы разные по составу, вероятность появления на их поверхности конденсата невелика.
Лучше всего в этом отношении шифер. Его поверхность по фактуре можно сравнить с антиконденсатной гидроизоляционной пленкой. Шероховатая поверхность может удерживать конденсат до возникновения условия его испарения и выветривания. Поэтому для холодной крыши из шифера гидроизоляция не нужна.
В качестве примера можно привести многоквартирные дома советской постройки — у большинства «хрущевок» шифер уложен по обрешетке без гидроизоляции. И единственная причина намокания чердака — протечки крыши.
У ондулина практически такие же свойства. На сайте производителя в качестве одного из «эконом» вариантов устройства холодной крыши приведена схема укладки без гидроизоляции. И такой вариант подходит для загородных домов и дач сезонного проживания, летних кухонь и хозпостроек.
Для домов постоянного проживания кровля из шифера и ондулина без гидроизоляции считается недостаточно надежной. И здесь рекомендуют укладывать гидроизоляционные рулонные материалы. Структура кровельного пирога стандартная — пленку крепят к стропилам с небольшим провисанием, поверх набивают брус контробрешетки и монтируют обрешетку.
Черепица
Есть несколько видов кровельного материала, где присутствует этот термин:
Битумная черепица. Гидроизоляция предусмотрена на уровне технологии монтажа от производителя. Это подкладочный ковер, который служит одновременно и дополнительным фиксирующим элементом. Битум, содержащийся в черепице и ковре, спекается между собой при нагревании крыши от солнца.
Композитная черепица. Это своего рода металлическая черепица с небольшим размером листа. Отличия заключаются в составе защитного и декоративного слоя. Как и для любой металлической кровли под нее надо укладывать гидроизоляцию.
Керамическая и цементно-песчаная черепица. Отличаются между собой составом, формой, технологией изготовления. Но несмотря на это, монтаж проходит по общим принципам. И производители этих видов кровли при описании технологии монтажа также оговаривают наличие гидроизоляции.
Какие гидроизоляционные материалы можно использовать
Есть три типа современных материалов:
Супердиффузионные мембраны. Отличаются хорошими гидроизоляционными свойствами и высокой паропроницаемостью. В холодных крышах применяют редко из-за высокой стоимости и избыточных «дышащих» свойств. Основное назначение — защита утепленной крыши. На неутепленных крышах укладывают, если есть планы по ее дальнейшему утеплению и переоборудованию в мансарду или эксплуатируемый чердак.
Диффузионные мембраны. Хорошие гидроизоляционные свойства и средние показатели паропроницаемости. Оптимальный выбор для шифера, ондулина, керамической и цементно-песчаной черепицы.
Гидропароизоляционные пленки с антиконденсатной поверхностью. Это универсальный материал, который отличается высокими гидроизоляционными свойствами и ограниченной паропроницаемостью. Такие материалы можно использовать и как пароизоляцию.
Рекомендованы в качестве гидроизоляции для холодной крыши с металлической кровлей. Блокируют большую часть паров воды в теплом воздухе, которые затем выветривается за счет карнизных и коньковых продухов вентиляции чердака и через слуховое окно.
Как правильно укладывать пленку
Гидроизоляционную пленку монтируют снизу вверх с нахлестом полотнищ не менее 15 см. Крепление проводят к стропилам. Между стропил пленка должна провисать, но не более чем на 2 см. Дополнительно сверху наклеивают уплотнительную ленту, а затем прибивают брусок контробрешетки.
Если необходимо нарастить полотно по длине, то место стыка должно приходится на стропильную ногу. Наращивание делают также с перехлестом на 15 см.
Супердиффузионную пленку на коньке укладывают без разрыва. При монтаже остальных видов гидроизоляционных материалов в области конька надо оставлять «разрыв» около 5 см с каждой стороны.
Можно ли использовать рубероид?
Иногда в качестве гидроизоляции скатной кровли используют рубероид и его аналоги. Но эти материалы предназначены для гидроизоляции плоской кровли по сплошному перекрытию.
В технологической карте компании ТехноНиколь по монтажу битумных рулонных материалов указано, что крепление рубероида к основанию происходит с помощью мастик или наплавлением.
Механический крепеж при больших углах уклона крыши применяется в качестве дополнительной «точечной» фиксации для предупреждения сползания битумной гидроизоляции в жаркую погоду. И это ограничивает сферу использования рубероида на скатных крышах.
На тех крышах, где углы уклона большие и по технология укладки кровли сплошная, обрешетка не нужна, устраивать ее экономически не выгодно, даже при том, что рубероид стоит дешевле гидроизоляционных пленок. А только механический крепеж по рядной обрешетке не обеспечивает достаточную надежность фиксации из-за невысокой прочности рубероида на разрыв.
Проектирование металлической кровли для холодного климата
В прошлом месяце мы решили применить и поддерживать мембранную кровлю в любое время года. В этом месяце мы рассмотрим проектирование металлических кровельных систем для холодного времени года с помощью полезного руководства Ассоциации металлических конструкций Guidelines for Commercial Roofing: Design Metal Roof for Cold Climates.
Металл по сравнению с другими кровельными системами
Металлические кровельные системы настолько отличаются от других мембранных кровельных систем, что их следует рассматривать отдельно.Особые соображения включают:
- Гравитационные нагрузки от снега
- Явления таяния снега
- Обледенение
- Снежный навес
- Снегозадержание
- Использование сжимаемых ватков из стекловолокна с термоблоком
- Обеспокоенность конденсацией на нижней стороне металлических панелей при ночном охлаждении
При использовании обычных мембран с низким уклоном одной критической проблемой является сложность создания непрерывной водонепроницаемой мембраны в холодную и влажную погоду.Способы образования водонепроницаемых швов основаны на нагревании (горячий асфальт, нанесение горелки, испарение растворителей и самоприлипание).
Для металлических кровельных систем гидростатические системы требуют правильного применения герметиков, наносимых на месте или на заводе, в то время как водоотводящие системы полагаются на гравитационные и капиллярные разрывы и надлежащую конструкцию сформированных швов. На более высоких склонах эти панели становятся водоотталкивающими и ледоотражающими элементами, и большая часть сопротивления воде и льду достигается с помощью подкладок над несущим настилом крыши.
Гравитационные нагрузки, как правило, не являются проблемой для мембран с низким уклоном, за исключением статической нагрузки от затопленной воды, льда или снега. В случае наклонных металлических крыш интерес представляет нагрузку, которая может тянуть металлические панели вниз по склону.
Когда снежное покрывало покрывает крышу, между снежным покрывалом и металлическими панелями возникает прочная адгезионная связь. Это переводит вертикальную нагрузку с поверхности крыши в векторную нагрузку, параллельную поверхности панелей. Иногда это называется перетаскивающей нагрузкой или гравитационной нагрузкой, она представляет собой силы, которые пытаются стянуть панель вниз по скату крыши.В случае небольших сборных металлических кровельных изделий или изделий с несколькими точками надежной фиксации — особой точкой крепления между панелью и конструкцией или основанием — векторные нагрузки распределяются по каждому креплению и не имеют кумулятивного эффекта.
Самый популярный стоячий шов и аналогичные изделия разработаны с плавающими креплениями, которые позволяют панели свободно реагировать на термически индуцированные напряжения, и многие из них имеют только одну точку жесткого крепления, а любые другие крепления имеют плавающий или скользящий характер.В этой конструкции векторные нагрузки снежного покрова на поверхности крыши аккумулируются в этой единственной жесткой точке, поэтому ее крепление должно быть адекватным, чтобы выдерживать накопленные нагрузки (см. Выше).
Размораживание, линька и удержание
Помимо гравитационных нагрузок, на характеристики кровли влияют несколько явлений таяния снега:
- Окружающая оттепель: Снег начинает таять при повышении температуры воздуха, но вечернее охлаждение повторно замораживает оттаявший поверхностный слой до более твердой корки.Побочным эффектом этой корки является значительная прочность на разрыв и сцепление, которые связывают снежное покрывало с собой.
- Солнечная оттепель: Неотраженный солнечный свет попадает на поверхность крыши через снежный покров, который преобразует энергию в тепло и может способствовать внезапному выбросу снега с крыши.
- Потери тепла: Тепло, выходящее через конструкцию крыши, нагревает поверхность крыши до температур выше наружного воздуха. Различная температура может вызвать таяние и повторное замерзание талого снега на склонах вниз, что приведет к образованию ледяных плотин.
При обновлении крыши или начале нового проекта некоторые конструктивные особенности могут иметь большое значение для накопления льда. Следующие советы обеспечат максимальную эффективность вашей металлической кровли зимой:
- Используйте цвет крыши с высоким значением поглощения солнечного излучения, например красный, коричневый или темно-серый, вместо холодных цветов, таких как синий, зеленый или белый. Это может вызвать солнечную оттепель.
- Ориентируйте плоскости крыши с востока на запад, а не с севера на юг.
- Используйте конструкции с холодной крышей, например с вентилируемым чердаком.
- Достаточно утеплить потолок.
- Избегайте геометрии крыши, которая вызывает затенение, которое может привести к обледенению.
- Используйте антиобледенительные кабели. Не забудьте убедиться, что он подключен!
- Используйте водосточные трубы с открытым лицом.
- Добавьте обновления основы, например битумные листы, модифицированные методом отслаивания. Мембраны должны выходить как минимум на 30 дюймов внутрь обогреваемой оболочки здания.
Вам также понадобится план по предотвращению выпадения и удержания снега. Навес для снега может быть уместным, но если он не предусмотрен во время проектирования, он может стать очень неудобным, разрушительным или и тем, и другим. В местах пешеходного движения и парковок следует избегать или, по крайней мере, ожидать этого снежного оползня.
Чтобы способствовать удержанию снега, предпочтительной практикой является использование снегозадержателей, которые зажимают стоячий шов, не прокалывая материал панели. Используйте непрерывные горизонтальные компоненты, такие как рельсы для снега, собираемые поперек крыши, или небольшие отдельные элементы, прикрепленные к карнизу или рядом с ним.Какой бы галс вы ни выбрали, помните, что любые снегозадерживающие устройства должны быть спроектированы и доказаны, чтобы выдерживать нагрузки сопротивления.
Строительные организации
Если вы планируете подняться на крышу строительного объекта в холодную или сырую погоду, будьте готовы к дополнительным испытаниям. Герметики, наносимые в полевых условиях, могут создавать проблемы при слишком низкой температуре — как и большинство продуктов, которые зависят от самоклеющейся адгезии, герметики требуют сухой поверхности при температурах выше нуля. Металлические кровельные материалы, такие как Galvalume, могут образовывать участки от темно-серого до черного во время хранения, если ваши стопки листов или панелей подвергаются воздействию влаги при слишком плотной упаковке.Либо храните эти панели в сухом месте, либо убедитесь, что они могут свободно стекать. Если вам нужно хранить их на улице, приподнимите один конец каждой пачки, чтобы влага стекала.
Когда вы планируете переоборудовать новую систему каркаса поверх существующей малосклонной крыши, вы сталкиваетесь с большой вероятностью возникновения утечек во время установки каркаса. NRCA рекомендует герметизировать точки крепления каркаса, чтобы предотвратить повреждение водой, которое может произойти до завершения строительства новой кровельной системы.
Для крутой металлической крыши убедитесь, что вы выбрали правильную подложку.Во многих подкладках для карнизов используются самоклеящиеся модифицированные битумные материалы. Однако исследования показали, что темные металлические панели или панели из меди, свинца, цинка или терна могут достигать температуры, превышающей температуру текучести асфальтовых клеев. Возможно, вам придется выбрать неасфальтовый продукт, например, полностью бутиловую подложку, чтобы предотвратить плавление и растекание подложки, когда снова наступит лето. Использование ламинированных фотоэлектрических панелей также может значительно повысить рабочие температуры.
Если пространство под вашими металлическими панелями недостаточно вентилируется или если пары могут переходить изнутри здания к нижней стороне панелей, на задней стороне панелей может образоваться конденсат. Это означает, что в холодную ночную погоду панели опускаются ниже температуры окружающего воздуха, создавая идеальные условия для конденсации, когда теплый внутренний воздух достигает панелей и охлаждается. Возможно, потребуется использовать полиэтиленовую пленку под панелями крыши, чтобы там не собирался конденсат.Обратите внимание, что большинство гарантий на металлические панели исключают конденсацию и коррозию на нижней стороне.
Не позволяйте этим предупреждениям пугать вас — металлическая кровля может быть успешной в холодном климате. Обратите внимание на рекомендации, предлагаемые здесь MBCA, NRCA, SMACNA и MCA, чтобы получить прочную кровельную систему, которая может выдерживать суровые зимние условия. Чтобы узнать больше о Guidelines for Commercial Roofing , напишите по адресу [email protected] или позвоните по телефону (847) 735-4718.
Дополнительные ресурсы по металлической кровле:
Металлические кровельные системы: новые возможности
Быстрые исправления для металлических кровельных систем
6 причин выбрать металлическую крышу
Ричард (Дик) Л.Фриклас до выхода на пенсию был заслуженным техническим директором Образовательного института кровельной промышленности. Он является соавтором книги «Руководство по кровельным системам с малым уклоном» и продолжает участвовать в семинарах для Университета Висконсина и RCI Inc., Института специалистов по кровельным, гидроизоляционным и строительным ограждениям. Среди его наград — премия Уильяма Каллена и премия Уолтера К. Фосса от ASTM, премия Дж. А. Пайпера от NRCA, награда Уильяма К.Премия Коррелла от RCI и премия Джеймса К. МакКоули от MRCA. Дик является почетным членом ASTM и RCI Inc.
.Проектирование и установка холодной крыши на крышах SIP
Тодд Фратцель по изоляции, кровля
Вентилируемая холодная крыша
В вентилируемых крышах нет ничего нового, однако вентилируемые холодные крыши используются на крышах SIP, чтобы предотвратить образование ледяных плотин и повреждений влага и второй слой защиты от протечек крыши. В этой статье я покажу вам, как мы используем вентилируемые холодные крыши в домах с деревянным каркасом, у которых есть кровельные панели SIP.

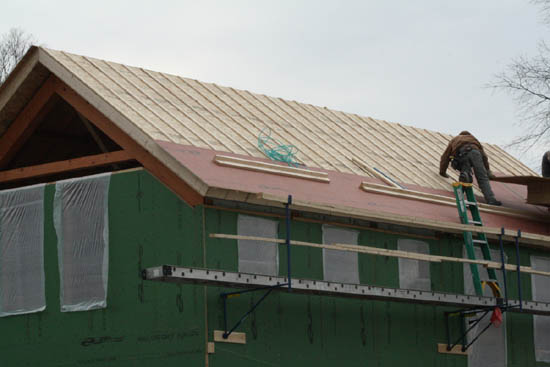

На фото выше вы видите каркасный дом, который мы построили.Крыша состоит из традиционных деревянных стропил и прогонов, поддерживающих структурные изолированные панели (СИП). SIP — это панели из пенополиуретана толщиной 6-1 / 2 дюйма, которые создают потрясающий изоляционный слой и отличный пароизоляционный слой. Хотя уретановая изоляция может препятствовать попаданию водяного пара изнутри на холодную поверхность крыши, эти панели имеют стыки, через которые может проходить воздух. Если содержащий воду воздух проходит через стыки в SIP-панелях, он может удариться о холодную поверхность кровли и конденсироваться, что приведет к возможным проблемам с гниением SIP-панелей.
Чтобы избежать такой ситуации, мы используем вентилируемую холодную кровлю . Холодная крыша очень похожа на традиционные вентилируемые крыши в том смысле, что воздух может проникать в карниз крыши через вентиляционное отверстие. Воздух поднимается по скату крыши и выходит на вершину крыши. Для этого мы устанавливаем обвязку из сосны размером 1 × 3 вдоль крыши через каждые 18 ″. Затем мы устанавливаем слой обшивки 5/8 ″, который будет нашей последней поверхностью крыши под черепицей или металлической крышей.

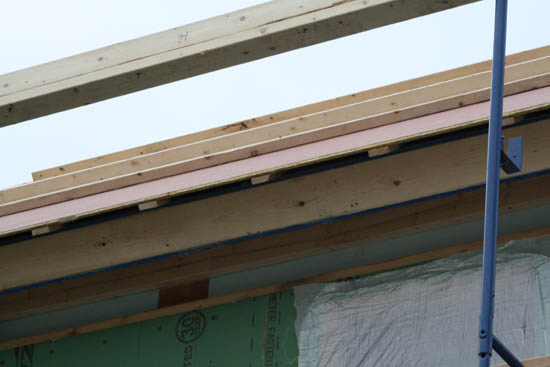

Как вы можете видеть выше, ловушка создает воздушные пустоты между обшивкой крыши 5/8 ″ и верхом панелей силиконовой резьбы.Деталь потолка для этого дома будет включать непрерывную вентиляционную решетку шириной 2 дюйма. Конек крыши будет включать традиционный коньковый выход.
На фото выше вы видите две части фасции. Нижняя часть представляет собой 1 × 8, прикрепленную непосредственно к концу SIP-панели. Верхняя часть 1×3 прибивается к концу обвязки 1×3, заподлицо с верхней частью верхней обшивки крыши и свисает под обвязкой. Мы установили кусок алюминиевой ленты в нижней части ремня, плотно прилегая к лицевой стороне нижней фасции и плотно прилегающей к задней части верхней фасции.Эта деталь также создает очень красивую линию тени.
Без этой детали крыша может быть подвержена образованию ледяных плотин из-за таяния на солнце и возможного повреждения водой из-за утечки водяного пара, попадающего на холодную поверхность SIP. Это может показаться дополнительным и дорогостоящим шагом, но он абсолютно необходим, чтобы продлить срок службы крыши и сделать крышу необслуживаемой.
.
