Сварка арматуры — это технология получения жесткого каркаса любого размера, что усиливает и укрепляет бетонные конструкции при сжатии или расширении. Изделия регламентируются по ГОСТ 5781-82 на классы, а также отличаются по типу стали и прочности.

Особенности технологии

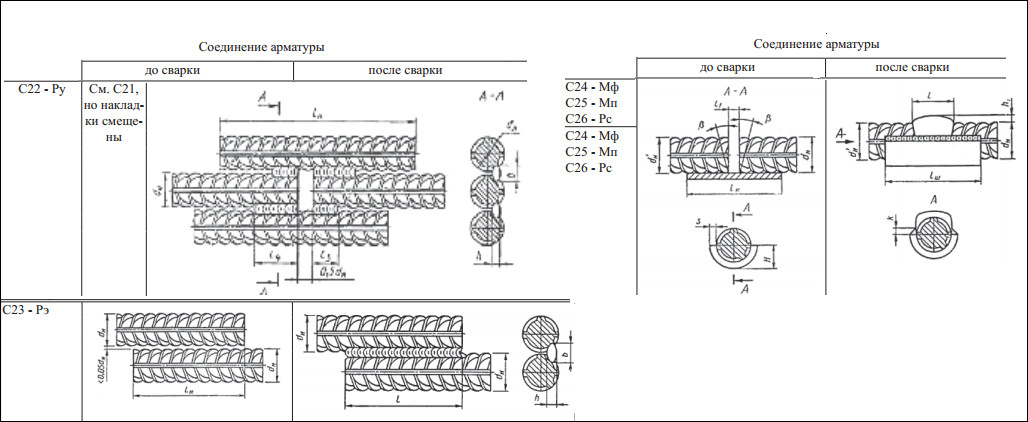

Соединение арматуры сваркой обозначено ГОСТ 14098-2014. Документ распространяется на сварочные крепления стержневого и проволочного типа, а также на элементы с листовым и фасонным прокатом. ГОСТ не затрагивает фиксацию закладных изделий, не оснащенных анкерными стержнями.

Требования к процессу:

• Ванная сварка арматуры подойдет, когда детали прилегают друг к другу торцами. Если же соединение тавровое, нахлесточное или крестообразное, то требуется подбирать угол для электрода, чтобы добиться прочности соединения.
• Использование сварочного метода применимо не для всех типов стали. Место стыка должно оставаться твердым, прочным. Однако, например, сталь 35ГС после воздействия высокой температуры становится хрупкой.
• Толщина дуги электрода, варочный ток подбираются индивидуально к рабочему стержню, чтобы не допустить его прожег.
• Места крепления зачищаются от загрязнений, сторонних элементов. Если объём небольшой — затираются до блеска.

Стоимость работ регламентируются типом крепежа и количеством прутьев. Услуга проводится с соблюдением требований безопасности.

Способы крепления

Сварочные работы для арматуры отличаются по типу размещения металлических прутьев относительно себя. Используются полностью автоматические, полуавтоматические, ручные дуговые.

Крепеж выполняется следующими методами:

• Участки варятся внахлест, если эксплуатация конструкции не подразумевает серьезной нагрузки. Подойдет для стержней одинакового размера диаметром не менее 20 мм. Сварка внахлест подразумевает горизонтальное расположение прутьев.
  Длина самого шва — минимум 10 диаметров.
• Точечная контактная сварка арматуры – это операция на крупногабаритном оборудовании, поэтому возможна только на предприятиях. Обеспечивает высокую производительность конструкции. После зачистки до блеска, элементы зажимаются клещами со встроенными электродами, куда подаётся импульс. Выполняется встык, для прутьев определенного диаметра, или друг на друга.
• Крестообразный метод крепежа производится строго в одном положении — вертикальном или горизонтальном. Это обеспечивает плотный стык изделий и предотвращает утечки. Электрод держится под углом от 30 до 45 градусов. Работа не проводится в случае отрицательной температуры окружающей среды.

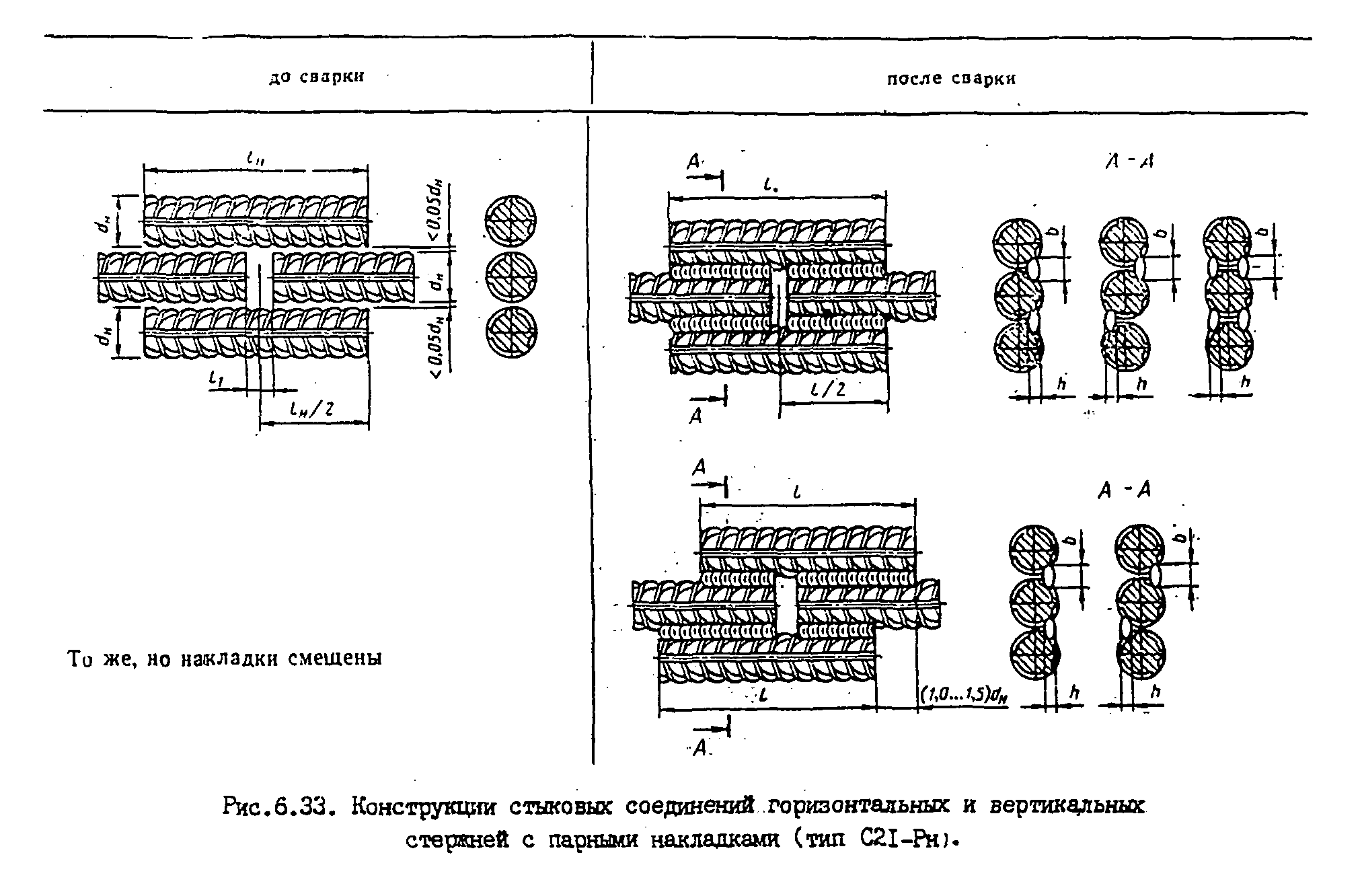

• Стыковая сварка арматуры, или ванная, применяется для крепежа изделий диаметром от 20 до 100 мм (ГОСТ 14098-2014). Они укладываются с небольшим расстоянием между торцами, с трех сторон ставятся накладки. Электрод осуществляет плавку, образуя ёмкость, наполненную расплавленным металлом. Когда жидкость застывает, накладки удаляются.

Цена за работу при сварке арматуры определяется объёмами необходимого для сцепления материала, а также способом крепления. Рекомендуется пользоваться услугами мастеров, обладающих необходимыми навыками, нужным оборудованием, обеспечивающим надежность и безопасность будущей конструкции.

Услуги в г. Астана

Компания «ПО КазМетСервис» известна как надежный и стабильный поставщик широкого ассортимента металлопроката. Налаженная логистическая сеть позволяет доставлять заказ в течение короткого срока в любую область Республики Казахстан и страны СНГ. Мы гарантируем неизменно высокое качество реализуемой продукции. Если вам требуется Сварка арматуры, то заказать такую продукцию по демократичной стоимости можно в компании «ПО КазМетСервис». Все вопросы по наличию товара на складе можно задать нашим менеджерам по телефону – +7 (7172) 69-59-03 или написать на почту – zakaz@kzmc.

Ванная сварка арматуры — описание технологии

При строительстве зданий и сооружений монолитно-каркасного типа для армирования железобетона используются стальные прутья различного типа и диаметра. Такой железобетон идет на изготовление плит перекрытия, балок, возведение свай и колонн. Армированный железобетон в гражданском и промышленном строительстве нашел широкое применение. Фундаменты, цокольные помещения, балконные плиты, лестничные марши – все это изделия из железобетона. Надежное соединение каркасных деталей между собой обеспечивается сваркой арматуры.

При возведении монолитных конструкций также требуется соединение стержней каркаса для придания жесткости сооружению. Тонкие металлические прутья используются для укрепления цементной стяжки пола. Во всех этих случаях используется соединения, самым надежным из которых на сегодня является ванная сварка арматуры.

Содержание

• 1 Виды соединений арматуры
  • 1.1 Нахлесточное
  • 1.
    2 Перекрестное
  • 1.3 Стыковое
• 2 Основные способы сварки арматуры
• 3 Особенности технологии ванного способа
• 4 Преимущества и недостатки сваривания стыков ванным способом

Виды соединений арматуры

Армирующие стыки можно соединить в единую надежную конструкцию несколькими способами. Применение каждого из них требует точного соблюдения технологии, что обеспечивает надежность всей конструкции. Прочность соединений стальных прутьев, в зависимости от предполагаемой нагрузки, обеспечивается разными способами.

Различают три основных вида соединения:

• Методом нахлеста;
• Перекрестное;
• Встык.

Нахлесточное

Соединение арматуры внахлест чаще всего применяется при необходимости распределения сжимающих и растягивающих нагрузок по всей поверхности. Существует несколько правил, которым необходимо неукоснительно следовать при использовании этого метода:

1. Соединение внахлест можно применять лишь на участках с наименьшим напряжением;
2. Соединяемые прутья должны быть одного диаметра. Допускается лишь небольшое отклонение в исключительных случаях;
3. Этот способ разрешается использовать лишь для соединения прутьев, диаметр которых не превышает 20 мм.

При соединении арматуры сваркой внахлест образуются швы в месте соприкосновения обеих частей, что обеспечивает равностороннюю опору для готового изделия. Чаще всего такое соединение применяется для создания металлических каркасов под будущий монолит.

Иногда применяют соединение арматуры внахлест без сварки. В этом случае стальные прутья в местах пересечения связываются с помощью проволоки. Это возможно при создании металлоконструкций, которые не будут подвергаться большим нагрузкам. В промышленном производстве такой метод не используется, а для частного строительства иногда возможен. Выбор, вязать или варить арматуру, зависит от того, для каких нагрузок монтируется армированная конструкция.

Перекрестное

Крестообразное соединение прутьев металлического каркаса рекомендуется сваривать методом контактной точечной сварки. Этим способом изготавливаются сварные сетки, а также плоские каркасы из арматуры, с последующей их сборкой в пространственные конструкции.

Контактная сварка арматуры крестообразным способом осуществляется с использованием:

1. В единичных случаях или мелком производстве – одноточечных машин стационарного или подвесного типа;
2. Для массового промышленного производства – специализированных контактных многоточечных машин.

Для крестообразных соединений также может быть использован метод вязки. Он позволяет соединять между собой прутья арматуры любого диаметра, преимущественно до 20 мм. Стержни диаметром свыше 20 мм рекомендуется соединять сварным способом, при этом они создают большую площадь соприкосновения во время варки.

Стыковое

Сварка арматуры встык характерна соединением концов прутов по всей площади касания путем нагрева. Соединение стыков можно осуществлять двумя способами:

1. Оплавление соприкасающихся плоскостей – стыки нагреваются до состояния оплавления;
2. Нагрев соединяемых деталей методом сопротивления – при нагревании стык доводится до пластического состояния.

Основные способы сварки арматуры

Соединения сварные арматуры осуществляются несколькими способами:

• Стыковое сваривание контактное;
• Сварка продольными швами;
• Точечное контактное сваривание;
• Электродуговая сварка;
• Сварка ванным способом.

Какой из этих видов сварного соединения выбрать, зависит от каждого конкретного случая с учетом используемого материала и расчётной нагрузки на них. Нередко применяются одновременно несколько способов сразу. Очень часто доминантным при выборе является простота или надежность конкретного метода.

Сварку встык контактную применяют для соединения стальных прутьев, имеющих одинаковые или немного различные сечения.

Контактная сварка арматуры оплавлением

Контактная стыковая сварка арматуры осуществляется значительно быстрее, чем при плавлении. Это позволяет повысить производительность строительных работ. При этом свариваемый стык не подвергается значительному короблению.

Данные преимущества позволяют использовать контактную стыковую сварку в промышленных масштабах, поскольку этот метод можно легко автоматизировать и использовать в конвейерном производстве. Однако у него есть один существенный недостаток: происходит большой расход стальных прутов и электродов для сварки.

Для того, чтоб соединить тяжелые элементы крупногабаритных железобетонных конструкций, предпочтительнее использовать сварочный метод продольными швами. Он наиболее надежен, однако из-за затратности применяется достаточно редко.

Точечную сварку применяют для соединения стыков сечением до 50 мм. Чаще всего ею соединяют малогабаритные элементы, имеющие небольшой вес. Преимущества метода – более низкий расход материалов, чем при контактном способе, однако точечная сварка уступает контактной в надежности.

Точечная контактная сварка арматуры

Для надежного скрепления арматуры из стали разных марок используется электродуговая сварка. Однако ее можно применять лишь на отдельных участках, поскольку она стыки, полученные методом электродуговой сварки, не выдерживают повышенных нагрузок.

Ванный способ соединения стыков позволяет сваривать стержни с большим диаметром – от 20 до 100 мм. Этот метод широко используется в промышленном и гражданском строительстве, где требуется большое количество соединения стыков.

Он является самым надежным методом создания цельного жесткого силового каркаса будущего сооружения. Многих интересует вопрос – можно ли этим способом сваривать арматуру в разных плоскостях.

Сваривание арматуры ванным методом возможно в любой плоскости – горизонтальной и вертикальной.

Особенности технологии ванного способа

Сваривание ванным способом обеспечивает возведение прочных армированных конструкций при значительной экономии металла и трудозатрат.

Наибольшее распространение в отечественной промышленности получили разновидности ванной сварки:

• Ручная сварка в стальной скобе методом с трехфазной и однофазной дугой;
• Полуавтоматическое сваривание ванным способом в керамической форме;
• Автоматическая сварка стыков в медной форме с использованием шлака.

Формы для ванной сварки

Ванная сварка горизонтальных и вертикальных стыков имеет свои особенности. Стоит отметить, что наибольшее распространение получил первый метод, как менее затратный.

При сварке горизонтально расположенной арматуры применяются стальные формы – ванны, имеющие форму скобы.   Для вертикальных – усеченный конус. Форма приваривается к концам арматуры в месте соединения, в ней посредством высокой температуры дуги создается ванна жидкого металла. От высокой температуры расплавленного металла начинают плавиться концы арматуры, образуя в месте шва после остывания единое сварное соединение.

Качественная сварка этим способом может быть обеспечена лишь при правильной предварительной подготовке торцов металлических стержней:

1. Зачищаются жесткой металлической щеткой концы прутков от окалины, грязи или коррозии;
2. Торцы прутьев размещаются соосно, зазор между ними не должен превышать полтора диаметра сварочных стержней.

Главное требование при ванном способе – торцы металлических прутков должны быть четко совмещены друг с другом, их оси не должны быть смещены по отношению друг к другу больше чем на половину диаметра.

Такой точности можно добиться, если для стыковки концов применять специальные кондукторы, фиксирующие расположение арматуры в течение всей сварки.

Кондуктор для сварки арматуры

Ванное сваривание требует токов с большими величинами – до 450 А, при использовании электродов, имеющих диаметр 5-6 мм. Пониженная температура воздуха увеличивает эту норму еще на 10%.

Сварка горизонтальных стыков

При сварке швов вертикально расположенных прутков в качестве ванны используется штампованная  металлическая форма. Ее приваривают к нижнему пруту арматуры и используют без присадок.

Затем верхний прут с помощью кондуктора стыкуется с нижним и фиксируется. После этого в форму направляется наплавленный горячий металл. Для выпуска шлака в форме с помощью электрода прожигается отверстие, которое затем снова заваривают.

Сварка вертикальных стыков

Преимущества и недостатки сваривания стыков ванным способом

К несомненным плюсам ванного сваривания относятся:

• Возможность использования обычного сварочного оборудования, как и для электродуговой сварки;
• Не требуется поворачивание конструкции для полноценного сваривания;
• Сваренный шов на качество можно проверить, используя гамма-лучи;
• Стыки, соединенные ванным способом без накладок, позволяют экономить электроды – на каждом от 0,5 до 2,5 кг, и по 10-60 кг металла;
• Значительная экономия трудозатрат по отношению к другим способам сваривания.

Недостатком ванного сваривания являются случаи зашлаковывания торцов стальных прутов из-за раннего отвода от места сварки тепла. Из-за этого соединение может быть лишено необходимой прочности и надежности. Чтобы уменьшить риск зашлаковки соединения, необходимо перед началом сваривания прогреть торцы прутьев, а также предпочтительно использовать формы из теплопроводных материалов.
