Гост плита перекрытия: ГОСТ 26434-85 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры ( с 01.01.92 частично заменен ГОСТ 9561-91)

1ПК 63-30 по стандарту: ГОСТ 26434-85

увеличить изображение

Стандарт изготовления изделия: ГОСТ 26434-85

Плита перекрытия 1ПК 63-30 представляет собой многопустотную железобетонную прямоугольную конструкцию. Является несущей частью перекрытия жилых зданий, возводимых из кирпича, камней и блоков в областях с сейсмической активностью 7 и более баллов. В данных строительных элементах запроектированы круглые пустоты, которые могут иметь диаметр 120 или 140 миллиметров, их наличие повышает устойчивость изделий к изломам, кроме того их можно использовать для размещения различных инженерных сетей.

К достоинствам таких плит можно отнести сравнительно небольшой вес, точные геометрические размеры, ровные поверхности, готовые к декоративной отделке, высокие показатели шумо- и теплоизоляции, устойчивость перед грибками, грызунами, и другими вредителями. Все эти качества делают их одним из самых популярных материалов на строительном рынке.

Расшифровка маркировки

Как и все железобетонные изделия плиты перекрытия именуются марками согласно рабочим чертежам. Марки состоят из букв и цифр, образующих шифр. Маркировка плиты 1ПК 63-30 означает, что:

1. 1ПК — плита перекрытия с диметром пустот 159 мм,

2. 63 — длина (дм),

3. 30 — ширина (дм).

Кроме этих параметров в маркировке могут прописываться нагрузки (от 3 до 8 кПа), класс арматуры, так же при необходимости вносят дополнительные характеристики, отражающие особые условия использования плит и обозначения конструкционных отличий (наличие, размеры и положение проемов, вид и расположение арматурных выпусков и закладных элементов).

Материалы и производство

Многопустотные плиты перекрытия 1ПК 63-30 следует изготавливать в заводских условиях в стальных опалубках с соблюдением требований, закрепленных в ГОСТ 26434-85. Технологический процесс производства плит включает в себя ряд самостоятельных операций: приготовление бетонной смеси, изготовление арматурных деталей, формование, вибрирование, тепловую обработку, распалубку. Все эти стадии должны проходить под строгим контролем и с высокой точностью для получения готовых конструкций необходимых форм и качеств. В основе плит лежит конструкционный тяжелый бетон со средней плотностью в диапазоне от 2200 до 2500 кг/м3.

Армируются плиты перекрытия пространственными и каркасами и сварными сетками, выполненными из предварительно-напряженной стали класса АтV, которые служат им стальным «скелетом». Допускается применение арматуры других классов исходя из требований проекта. Заводом-изготовителем должен быть разработан комплекс мероприятий, препятствующих коррозионному разрушению металла в соответствии с указаниями

СНиП II-28-73.

Готовые конструкции проходят контрольные испытания неразрушительными методами на прочность, жесткость, трещиностойкость, оцениваются их внешний вид, толщина защитных слоев. Партия плит или часть партии плит, прошедшая проверки, сопровождается соответствующими сертификатами качества.

Хранение и транспортировка

Многопустотные плиты перекрытия 1ПК 63-30 следует хранить на заранее обустроенных складах и площадках. Конструкции укладываются в горизонтальном положении в штабеля с высотой, не превышающей 2,5 метров. При складировании и перевозке обязательно должны использоваться деревянные прокладки, которые обеспечивают сохранность конструкций от повреждений.

Погрузо-разгрузочный комплекс работ проводится за монтажные петли, таким образом, чтоб нагрузка от собственного веса плиты равномерно распределялась между четырьмя петлями.

Перевозку к месту монтажа требуется осуществлять транспортом, оборудованным крепежными и опорными приспособлениями.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.

435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

ГОСТ плиты перекрытия многопустотные, производство, вес

Плиты перекрытия – это строительный материал, полученный из железобетона, который используют при возведении этажей. Благодаря своей универсальности представленные изделия стали активно применяться при строительстве многоэтажек и коттеджей. Монтаж каждой плиты перекрытия осуществляется отдельно друг от друга, но в результате удается получить монолитное железобетонное перекрытие.

Содержание

  • 1 Описание
  • 2 Расчет
  • 3 Размеры и вес
  • 4 Процесс изготовления

Описание

В области современного строительства возникают и другие виды перекрытия, которые можно использовать вместо плит, но, тем не менее, самыми востребованными по-прежнему остаются плиты перекрытия серии 1.141 1.

Причина такой востребонности состоит в том, что изделия обладают большим количеством положительных свойств:

  • доступная стоимость;
  • высокие показатели прочности;
  • простота монтажа;
  • отличные показатели тепло- и звукоизоляции.

Как выглядят плита перекрытия пк 15, можно увидеть и узнать из данной статьи.

На видео -многопустотные плиты перекрытия, гост:

Что из себя представляют ребристые плиты перекрытия указано в статье.

Плиты перекрытия серии 1.141 1 обладают такими характеристиками, как ширина, длина и нагрузки. Стандартной нагрузкой для изделия считается 800 кг/м2.

Многопустотные сборные изделия получают по ГОСТу 9561-91. Их конструкция предусматривает наличие многопустотных сборных плит, толщина которых 220 мм.

Еще имеют ударение на ригели. В результате получается монолитное жесткое перекрытие.

Служат подобные изделия для обустройства межэтажных или чердачных перекрытий при возведении домов общественного или промышленного назначения, предусматривающие стальной или монолитный каркас.

Сборные железобетонные плиты перекрытия размеры по ГОСТу указаны в данной статье.

Получают плиты перекрытия из бетона высокого качества, благодаря ему удается производить поперечную резку материала. В результате становится возможным перекрыть комнаты с криволинейной стеной или отверстием.

Стабильные показатели прочности позволяют получить одинаковый плиточный прогиб, благодаря чему нет необходимости выравнивать потолочную поверхности при монтаже.

Безопалубное формирование плиты позволяет получить отличную несущую способность. Многопустотная плита обладает отличными характеристиками:

  • прочность и шумопоглощения,
  • водонепроницаемость и морозостойкость.

Для материала, который используют в ходе изготовления плиты, характерные высокие показатели пожарной безопасности.

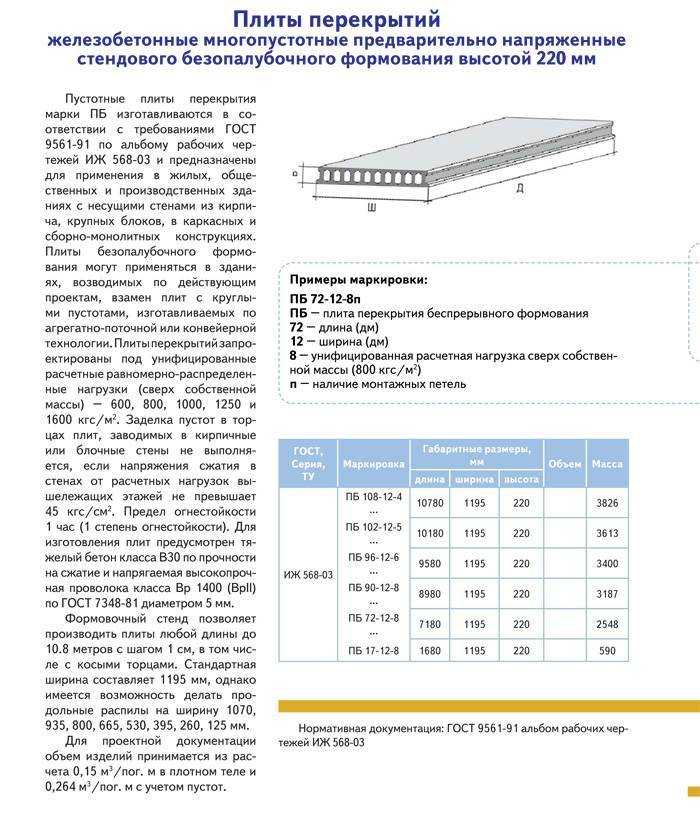

Плиты перекрытия пб размеры гост и другие технические данные указаны в статье.

Расчет

Вычислительные мероприятия для многопустотной плиты осуществляется для того, что определить прочность при всех возможных нагрузках, а также проведение вычислений позволяет выбрать самый подходящий тип изделия, который будет отвечать всем параметрам огнестойкости. Кроме этого, при расчете можно определить дополнительное усиление всей конструкции, в общем.

Каков расчет пустотной плиты перекрытия подробно рассказывается в данной статье.

Во время расчета многопустотных плит необходимо принимать во внимание факторы, которые могут оказывать влияние на предел прочности и огнестойкости. В ходе выполнения расчетов вычисляется не только предполагаемая нагрузка на 1 м2 , а также свойства огнестойкости, которые играют огромную роль при дальнейшей эксплуатации жилища.

В большинстве случаев расчет рассматриваемого изделия осуществляют специалисты, которые имеют необходимый допуск. В ходе полученных данных удается подобрать многопустотную плиту, которая в состоянии выдержать все нагрузки, которые будет испытывать дом. Помимо этого, все произведенные вычисления позволяют определить необходимый расход строительных материалов.

Какова толщина монолитного перекрытия частного дома, указано в описании статьи.

Размеры и вес

Что касается этих параметров, то для каждого вида изделия имеются свой вес и размеры:

  • Пустотные размеры могут достигать таких размеров 114-20з мм. Благодаря наличию цилиндрических пустот становится возможным снизить массу плиты и улучшить шумоизоляцию дома. Значение толщины дома может составлять 220 мм, но имеются плиты с толщиной 260 и 300 мм.
  • Сплошные плиты не имеют пустот, а их длина составляет до 6,6 м, ширина – 3 м, толщина – 120-160 мм.
  • Пустотелые изготовляются длиной 12 м, ширина может варьироваться от 1,5 до 2,4 м.
  • Ребристые плиты обладают П-образным сечением. Их длина составляет 8,8 м, ширина – 1,5 м, высота – 400 мм.

Что касается веса плит перекрытия, то этот параметр зависит от толщины:

  • при толщине 1,5 мм вес составит 1290-2950 кг,
  • при толщине 1,2 мм вес составит 970-220 кг,
  • при толщине 1 мм вес – 700 – 1875 кг.

Какова маркировка плит перекрытия пустотных по ГОСТу указано в статье.

Процесс изготовления

Все технологическое оснащение расположено в пролетах, которые оснащены мостовыми кранами и формовочными постами.

В свою очередь, на формовочных постах имеются бетоноукладчики с бункерами, виброплощадками. Подача бетонного раствора производится с бетонных узлов посредствам бетоновозных эстакад.

На видео – производство многопустотных плит перекрытия:

Двутавровая балка 20 размеры и другие технические данные материала, который подходит для перекрытия можно узнать из данной статьи.

Процесс обработки высокими температурами осуществляется в ямных камерах. Здесь используют острый апр. Все операции по транспортизации в пролете производятся двумя мостовыми кранами.

Все мероприятия по производству плит осуществляют на 5 постах:

  1. Подготовка форм. Здесь осуществляют обрезку арматуры, чистку, смазку изделий и укладку стержней.
  2. Формование.
  3. Термическая обработка.
  4. Доводка и контроль качества;
  5. Выдержка продукта после термообработки.

О том какова цена двутавровой деревянной балки для перекрытия дома, можно узнать из статьи.

Весь технологический процесс получения плит перекрытий производится в следующей последовательности:

  1. Когда была произведена обработка высокими температурами, то поддон с материалом монтируют на пост подготовки. Для этого используют автоматический захват.
  2. Осуществляется обрезка арматурных стержней.
  3. Плиту снимают с поддоном, используя кран, а затем переносят на вывозную тележку. Там происходить очистка изделия от пыли, наплывов бетона, маркировка.
  4. С поверхности поддона удаляют остатки бетона, обрезка арматуры и очищение упоры. Также на этом этапе выполняется смазка рабочей поверхности поддона и упоров.
  5. Не отходя от этого поста, рабочие выполняют укладку сеток и стержневой арматуры. Перед этим ее предварительно нагревают при помощи электротермического метода в обоурдваоениУЭС-6. В завершении выполняется укрепление в специальных упорах.
  6. При помощи крана подготовленный поддон переносят на пост формирования, а затем выполняют укладку бетонного раствора. На поддоне выполнятся фиксирование бортовой насадки, вводятся вибровкладыши. Теперь можно переходить к монтажу каркасы и монтажные петли.
  7. После всех этих действий можно переходить к укладке подстилающего слоя, внедрением вибросола. Благодаря этому удается получить ровные и пластический слой бетона.
  8. Далее процесс изготовления предполагает выполнение дальнейшей укладки, разравнивания и уплотнения бетонного раствора. Здесь будет использоваться пригруз.
  9. Когда вибрирование окончено, выполняется очистка краев формы от подливов бетонного раствора.
  10. Выполняют отверстия под петли, а затем монтируют пробки с высотой 130 мм.
  11. Поддон с продукцией монтируют в ямную пропарочную камеру и осуществляют термовлажностную обработку. После этого весь цикл повторяется.

Каковые размеры деревянной балки для междуэтажного перекрытия рассказывается в данной статье.

Плиты перекрытия – это очень значимый на сегодняшний день строительный материал. Благодаря такому изделию стало возможным возводить дома с большим количеством этажей и не переживать за прочность и надежность. Размеры плит перекрытия могут быть самые различные, благодаря чему удается подобрать самым подходящий для того, чтобы плита смогла выдерживать оказываемую на нее нагрузку.
