2ПБ 13-1 п (ГОСТ 948-84) по стандарту: ГОСТ 948-84

увеличить изображение

Стандарт изготовления изделия: ГОСТ 948-84

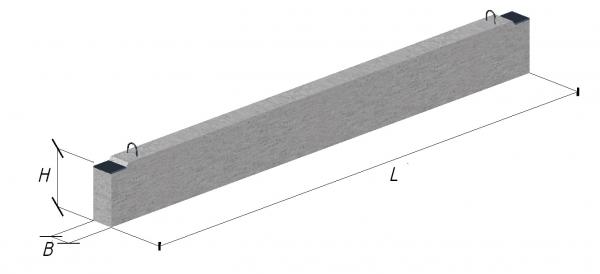

Перемычки брусковые 2ПБ 13-1 п (ГОСТ 948-84) являютяся специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов. Благодаря 2ПБ 13-1 п (ГОСТ 948-84) в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.

Железобетонные элементы 2ПБ 13-1 п (ГОСТ 948-84) имеют специальные монтажные петли, что существенно облегчает их монтаж на объект. Прочность сооружения достигается путем воспринятия основных нагрузок на перемычки от вышерасположенных стен и прочих элементов, гарантируя тем самым надежность всего строения. Стоит отметить, что это абсолютно негорючие и экологически чистые изделия, поэтому применение в жилых домах полностью безопасно и экономически оправдано.

1.Варианты написания маркировки.

Данные железобетонные брусковые перемычки 2ПБ 13-1 п (ГОСТ 948-84) маркируют согласно ГОСТ 948-84, согласно которому указывают порядковый номер группы, тип изделия и его размерные ряды. Марка может быть написана разными вариантами:

1. 2ПБ 13-1;

2. 2ПБ 13-1 п.

2.Основная сфера применения.

Брусковые перемычки 2ПБ 13-1 п (ГОСТ 948-84) применяют в гражданском и административном строительстве при обустройстве оконных и дверных проемов размером от 1,2 до 2, 8 метров. Стены из кирпича для данной марки перемычек должны иметь толщину не более 65 см. Перемычка рассчитана на то, чтобы воспринимать вес от вышерасположенных стен, кровельной конструкции, а также на нагрузки от собственного веса.

Железобетонные изделия рассчитываются также на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях. На перемычки 2ПБ 13-1 п (ГОСТ 948-84) опирание перекрытий не предусмотрено, при этом расчетная нагрузка составляет 400 кгс/м (данная нагрузка не рассчитана на работу в конструкции несущих стен). Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах. При укладке брусков все швы заполняют цементным раствором.

Железобетонные элементы 2ПБ 13-1 п (ГОСТ 948-84) могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.

3.Обозначение маркировки изделий.

Условная маркировка брусковой перемычки 2ПБ 13-1 п (ГОСТ 948-84) производится согласно ГОСТ 948-84 и включают обозначение, по которому можно определить тип изделия и его основные размерные группы, а также технические характеристики и основное предназначение.

Расшифровка 2ПБ 13-1 п (ГОСТ 948-84) включает в себя:

1. 2 – порядковый номер поперечного сечения бруска;

2. ПБ – перемычка брусковая;

3. 13 – размерная группа, расчетная длина, в дм.;

4. 1 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;

5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; геометрический объем одного изделия – 0,0217 , объем бетона- 0,021 .

Перемычки 2ПБ 13-1 п (ГОСТ 948-84)

4.Материалы для изготовления и основные характеристики.

Основными материалами для изготовления брусковых перемычек 2ПБ 13-1 п (ГОСТ 948-84) являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается.

Армируют железобетонные бруски 2ПБ 13-1 п (ГОСТ 948-84) горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой. Это позволяет достичь примерно 70% нормируемой прочности бетона для изготовления железобетонных перемычек. Для удобства монтажа бруски имеют закладные детали или строповочные отверстия. Все элементы проходят антикоррозионную обработку.

5.Хранение и транспортировка.

Транспортировка перемычек 2ПБ 13-1 п (ГОСТ 948-84) производится при помощи спецтранспорта в контейнерах в уложенном горизонтальном положении. Во избежание растрескивания брусков, их прокладывают деревянными досками. Хранят изделия в штабелях высотой до 2,5 метров.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

7ПП 14-4 (ГОСТ 948-84) по стандарту: ГОСТ 948-84

увеличить изображение

Стандарт изготовления изделия: ГОСТ 948-84

Перемычки плитные 7ПП 14-4 (ГОСТ 948-84) нашли широкое применение в строительной сфере. При обустройстве оконных и дверных проемов применяют 7ПП 14-4 (ГОСТ 948-84)

1.Варианты написания маркировки.

Железобетонные перемычки плитного типа 7ПП 14-4 (ГОСТ 948-84) маркируют согласно ГОСТ 948-84, согласно которому в обозначение входят буквенно-цифровые комбинации (указывают размерные группы и тип изделия).

1. 7ПП 14-4.

2.Основная сфера применения.

Перемычки из железобетона 7ПП 14-4 (ГОСТ 948-84) используют в гражданском частном строительстве домов для перекрытия дверных и оконных проемов. В отличие от брусковых перемычек, данные изделия имеют большую ширину, сечение прямоугольное. Это плоские элементы, которые применяются в строительстве стен и перегородок. Стоит отметить, что ширина перемычек подбирается только в кратном размере толщине стен. Данные перемычки 7ПП 14-4 (ГОСТ 948-84) могут быть использованы для обустройства общественных и производственных помещений.

За счет особых материалов, из которых изготавливаются плитные перемычки, удается получить высокопрочные конструкции, при этом сами плиты могут воспринимать нагрузки до 7 тонн. Расчетная нагрузка учитывает не только статические и динамические деформации, но и собственный вес изделия.

Плитные перемычки 7ПП 14-4 (ГОСТ 948-84) рассчитываются на определенные нагрузки, перекрытие проемов сверх указанных сжимающих и сдавливающих деформаций – не допускается. Если перемычка имеет неправильную геометрическую форму, сколы, раковины или наплывы, то эксплуатация изделия также не допускается. Данные условия регламентирует

Данные перемычки 7ПП 14-4 (ГОСТ 948-84) могут быть использованы в достаточно жестких условиях – сейсмическая активность до 7 баллов по шкале Рихтера. Высокая прочность обуславливает стойкость здания, имеют повышенную прочность.

3.Обозначение маркировки изделия.

Основной Регламент, согласно которому производится маркировка плитных перемычек 7ПП 14-4 (ГОСТ 948-84), ГОСТ 948-84. В маркировку входит буквенная и цифровая комбинации. Маркировка включается в себя следующие параметры:

1. 7 – порядковый номер поперечного сечения железобетонного изделия;

2. ПП – Плитная перемычка, тип элемента;

3. 14 – длина, величина указывается в дц.;

4. 4 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;

5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; «С» — сейсмоустойчивые прочные перемычки; геометрический объем одного изделия – 0,0486 , объем бетона- 0,049 .

4.Основные материалы для изготовления и характеристики.

Плитные перемычки 7ПП 14-4 (ГОСТ 948-84) изготавливают из тяжелых бетонов высоких марок с плотностью от 2200 до 2500 кг/м3 включительно. Бетон берется марки по прочности на сжатие – не менее чем М200, что соответствует классу прочности на сжатие – В15. По морозостойкости данные изделия должны выдерживать не менее 100-150 циклов замораживания и размораживания. Данные элементы не подвергаются действию водной среды, поэтому водонепроницаемость должна соответствовать марке W2.

Железобетонные перемычки типа ПП могут быть изготовлены с технологическим уклоном боковых и торцевых граней. Так как максимальная нагрузка менее 800 кг/м, то плитные элементы не могут быть использованы при обустройстве несущих стен.

Для повышения прочности плитные перемычки 7ПП 14-4 (ГОСТ 948-84) подвергают армированию. Для этого используют каркас из гнутых прутков тип КР8 – 5 шт. Класс арматуры должен соответствовать марке А111. Дополнительно закладывают строповочные петли тип П1. Все стальные элементы обрабатывают антикоррозионными составами.

5.Хранение и транспортировка.

Транспортировка перемычек 7ПП 14-4 (ГОСТ 948-84) производится при помощи спецтранспорта – КАМазы, манипуляторы и прочие машины. Средняя норма загрузки составляет – 50-67 шт. Перевозка осуществляется в специальных контейнерах, все элементы прокладывают деревянными досками по концам перемычек. Все железобетонные изделия укладывают в горизонтальное положение. Хранят 7ПП 14-4 (ГОСТ 948-84) в штабелях.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

размеры, ГОСТ, маркировка. Изделия железобетонные

Железобетонные изделия нашли широкое применение в современном строительстве. Материал характеризуется высокой прочностью, устойчивостью к внешним воздействиям, долговечностью. При строительстве зданий из штучных материалов (кирпич, шлакоблок, газобетонные блоки) возникает необходимость перекрытия дверных и оконных проемов. Для этих целей используется особый вид железобетонных изделий – перемычки.

Назначение

Перемычки — железобетонные балки, опирающиеся на кладку стен и передающие на них нагрузку кладки и перекрытия над проемом. Конструктивно перемычка состоит из арматурного каркаса и тяжелого бетона. На практике применяют сборные железобетонные изделия заводского производства или монолитные, изготовленные на месте. При этом марки используемых изделий и площадь их опоры следует определять расчетным путем с учетом собираемых нагрузок.

Стандарты

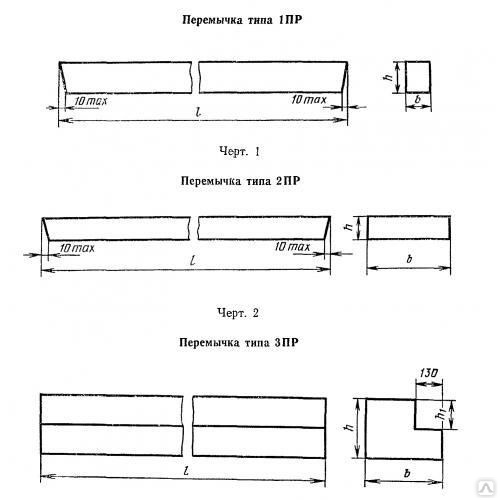

Основные параметры сборных изделий определяются ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». Этот стандарт определяет классификацию, марки, размеры и характеристики. Перемычки подразделяются на:

• ПБ — планка, имеющая ширину до 250 мм.
• ПП — плита, с шириной основания от 250 мм.
• ПГ — балка, четверть сечения.
• ПФ — фасадный, для проемов с четвертью при слое открытой части кладки от 250 мм.

Для производства типовых изделий разработан комплект типовых рабочих документов — 1.038.1-1, в том числе рабочие чертежи.

Дизайн

Усиленный каркас перемычки обеспечивает ее прочность. Он состоит из продольной и поперечной арматуры. Нормы предусматривают применение как предварительно напряженной, так и ненапрягаемой арматуры. Диаметр и шаг стержней определяют расчетным путем или по типовым проектам.

При заливке мостов используют тяжелые бетоны плотностью 2200-2500 кг/м3. Требуемая прочность бетона определяется расчетом, марка по водопроницаемости и морозостойкости — с учетом окружающей среды.

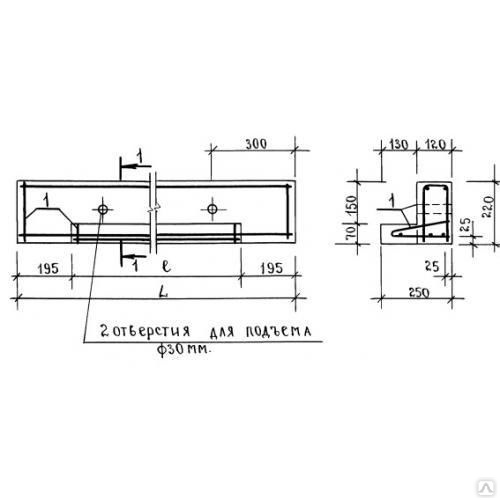

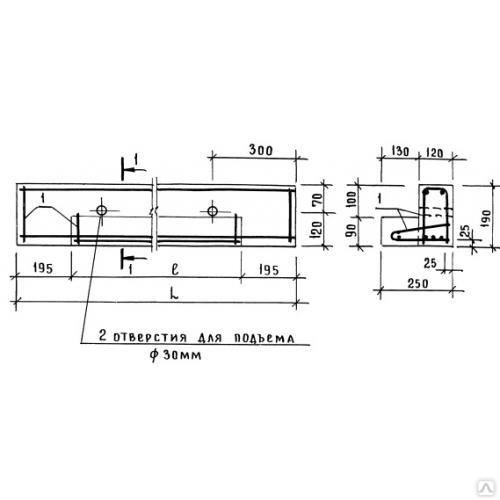

Для подъема в конструкции делались или спелись отверстия, как того требует ГОСТ. Железобетонные перемычки допускается изготавливать с вентильными отводами для строительства в сейсмических зонах.

Ассортимент имеющихся в продаже перемычек отражен в таблице ГОСТ 948-84. Стандартом предусмотрены шунтированные мостовые платы длиной от 1030 до 5950 мм с напрягаемой или ненапрягаемой арматурой. Их сечение разделено на 10 групп – от 125 х 65 (h) мм до 250 х 29 мм.0 (ч) мм.

Пластинчатые перемычки из полипропилена доступны длиной от 1160 до 2980 мм с натяжной или ненапрягаемой арматурой. Их сечение представлено 10 группами – от 380 х 65 (h) мм до 510 х 220 (h) мм.

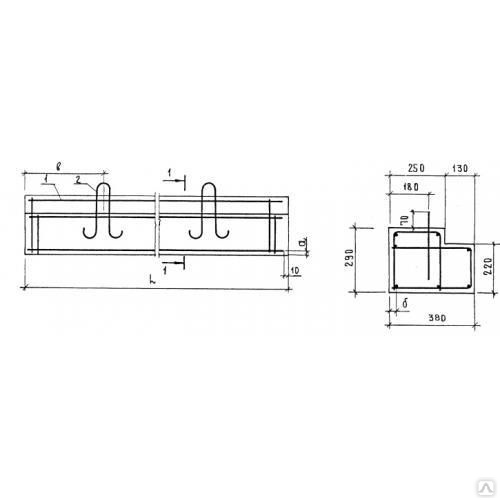

Балки с четвертью типа ПГ предусматриваются только с ненапрягаемой арматурой длиной от 1550 до 5960 мм. Имеется 8 вариантов сечения — от 250 х 290 (h) мм до 510 х 440 (h) мм.

Фасадные перемычки ОФ изготавливаются длиной от 770 мм до 4280 мм сечением восьми групп — от 9от 0 x 90 (в) мм до 290 x 90 (в) мм.

Обозначение

Клейма серийных изделий состоят из двух-трех групп и полностью характеризуют железобетонные мосты: размеры, несущую способность, сечение и так далее.
Первая группа начинается с цифры, определяющей сечение (по таблице), буквенного наименования и длины, выраженной в десятках сантиметров. Например, 8ПБ25 — перемычка, номер сечения 8 из таблицы ГОСТ 948-84, длина — 2460 мм.

Вторая группа показывает среднюю допустимую нагрузку (кН/м), класс арматуры.
Например, 71-АтВ: нагрузка 70,61 кН/м и арматура АТ-В.

Третья группа маркировки содержит информацию о наличии выпусков клапанов, закладных деталей, пришивных петель, а также различные характеристики, зависящие от внешних условий.

В дополнительной маркировке используются условные обозначения:

• «А» — анкерная арматура для монтажа балконных плит;
• «Н» — петли для пришивания;
• «С» — для сейсмоопасных районов свыше 7 баллов;
• «П» — бетон повышенной плотности, или «О» — бетон высокой плотности.

Полная маркировка железобетонных перемычек может выглядеть так:
10ПБ21-27-уп — пруток сечением 2070 мм, номер сечения 10, допускаемая нагрузка 27,26 кН/м, с пришивными петлями и анкером фурнитура для монтажа балконных плит.

Подогрев

Наружные стены дома должны обеспечивать предусмотренный нормами уровень теплозащиты. Этот уровень характеризуется величиной сопротивления теплопередаче. Чем он больше, тем выше теплозащита здания и, соответственно, меньше теплопотребление и плата за отопление. К сожалению, железобетон является отличным проводником тепла. Мостики образуют на поверхности стен теплопроводные включения — мостики холода. Они приводят не только к дополнительным потерям тепла, но и в ряде случаев к выпадению росы. Чтобы избежать этого негативного эффекта, необходимо утеплить перемычки. Если в здании есть дополнительное утепление по системе вентилируемого фасада или по «мокрой технологии» — вопросов нет. Но если наружные стены не требуют дополнительного утепления, то перемычки устанавливаются с отступом от наружной поверхности стены. В это углубление укладывают вкладыш из эффективного утеплителя (например, каменной ваты) и замазывают штукатуркой или другим отделочным материалом под плоскостью стены.

Выбор метки перемычки

Для правильного выбора метки перемычки, помимо назначения, необходимо определить несущую способность. Допустимая нагрузка изделия каждой марки указана в ГОСТ «Перемычки железобетонные». Собрав нагрузки и определив длину пролета, можно воспользоваться таблицами серии 1.038.1-1, где каждая марка сравнивается: расчетный пролет, длина опоры и нагрузка. Выбирая железобетонные мосты, размеры и сечения, необходимо учитывать сейсмическую опасность района строительства.

Расчет перемычки

Мост является несущей конструкцией здания, расчетом которого должен заниматься специалист с соответствующим образованием и опытом работы. Тем не менее, для небольших проектов можно подобрать железобетонные перемычки самостоятельно. Размеры изделий определяются СНиП «Каменные конструкции». Необходимо рассчитать высоту кладки над перемычкой и сравнить ее с расчетным пролетом перемычки. Если высота кладки больше расчетного пролета, то опорная перемычка не нужна. Объясняется это просто: на определенной высоте стена над проемом имеет достаточную собственную несущую способность, тогда помощь от нее перемычке не требуется. Зная удельный вес кладки, легко определить марку перемычки. Удельный вес наиболее популярных кладочных материалов приведен ниже:

• Кирпичная кладка — 1400-1900 кг/м3;
• Пеноблоки — 900-1400 кг/м3;
• Блоки газобетонные — 400-1200 кг/м3.

Необходимо учитывать плотность кладочного материала конкретного производителя.

Монтаж перемычек

Ненесущие перемычки дверных и оконных проемов пролетом до двух метров допускается укладывать вручную, более двух метров — с применением грузоподъемных механизмов. Глубина опирания принимается по ряду, но обычно не менее 200 мм в перегородках и не менее 250 мм в стенах. Колодки проверяются уровнем.

Железобетонные перемычки для кирпичных стен следует устанавливать на кладку, дополнительно армированную сетками. Для заполнения всей толщины стенок перемычки устанавливают пакет из нескольких штук. Предельные продукты не должны выступать за плоскость стен. При установке перемычек необходимо соблюдать их проектную ориентацию. Регулировать перемычки по длине обвязки нельзя, так как их армирование неравномерно и рассчитано на длину пролета, указанную в марке изделия.

Перемычки самодельные

В случае, когда нет возможности доставить готовые железобетонные изделия на строительную площадку, возможно их изготовление непосредственно на месте.
Предварительно необходимо изготовить брус соответствующего размера из пиломатериалов. Удобно, если опалубка будет рассчитана на изготовление нескольких изделий одновременно. Из арматуры делают каркас, продольный используется диаметром 12-14 мм, поперечный диаметром 4-6 мм. Для продольной арматуры стержни устанавливаются в два уровня, поперечная арматура устанавливается с шагом в 3/4 высоты изделия. При длине 1/6 длины пролета от опорной зоны шаг поперечной арматуры уменьшают. Для больших мостов необходимо прокладывать монтажные петли. При изготовлении каркаса используется сварочная или обвязочная проволока.

Собранный каркас устанавливается в опалубку. Для создания защитного слоя бетона арматуру поднимают с помощью пластиковых стоек типа «стойка» или «табуретка». Затем опалубку заливают тяжелым бетоном с последующим уплотнением вибрацией. После заливки перемычки железобетонную дверь и окно необходимо выдержать не менее 24 суток для застывания.

Изготовление перемычек в пролете

В частном домостроении зачастую железобетонные перемычки для проемов могут изготавливаться на месте. Этот способ не очень технологичен, но не требует подъема и установки, что очень удобно при отсутствии грузоподъемных механизмов. При заливке непосредственно на стену можно делать арочные железобетонные перемычки.

Размеры такой конструкции определяются индивидуальным проектом. Перед заливкой перемычки кладку стен доводят до необходимой отметки. Опорные подушки проверяются по уровню и выравниваются по основанию. Из бруса в проем устанавливается опалубка. Нижняя часть опалубки делается из достаточно толстой доски и укрепляется подпорками. Шаг и сечение опор выбирают в соответствии с длиной пролета и весом моста, принимая плотность тяжелого бетона 2500 кг/м3. Опоры крепятся друг к другу и к конструкции стен. Железобетонные перемычки требуют четверть опалубки для монтажа оконного блока.

Часто при строительстве домов из блоков поставщики кладочного материала выпускают специальные П-образные блоки. Они укладываются в опору в проеме и служат несъемной опалубкой. Такие элементы имеют толщину обычных блоков в кладке и не выделяют перемычки на гладкой поверхности стены.

Арматурный каркас монтируется в опалубку, монтажные петли в этом случае не нужны. Затем опалубку заливают тяжелым бетоном, уплотняя его вибротрамбовками. Залитую перемычку оставляют на 24 дня, после чего опалубку демонтируют.
