Столбчатый фундамент

Вернуться на страницу «Грунты и фундаменты»

Столбчатый фундамент – это конструктивные элементы в виде столбов, опор, подушек или их комбинаций, расставленные с определенным шагом. На столбчатый фундамент опираются колонны, фундаментные балки, ростверки или другие конструкции, которые предают нагрузки от здания или сооружения на столбчатый фундамент.

Подробно о типах:

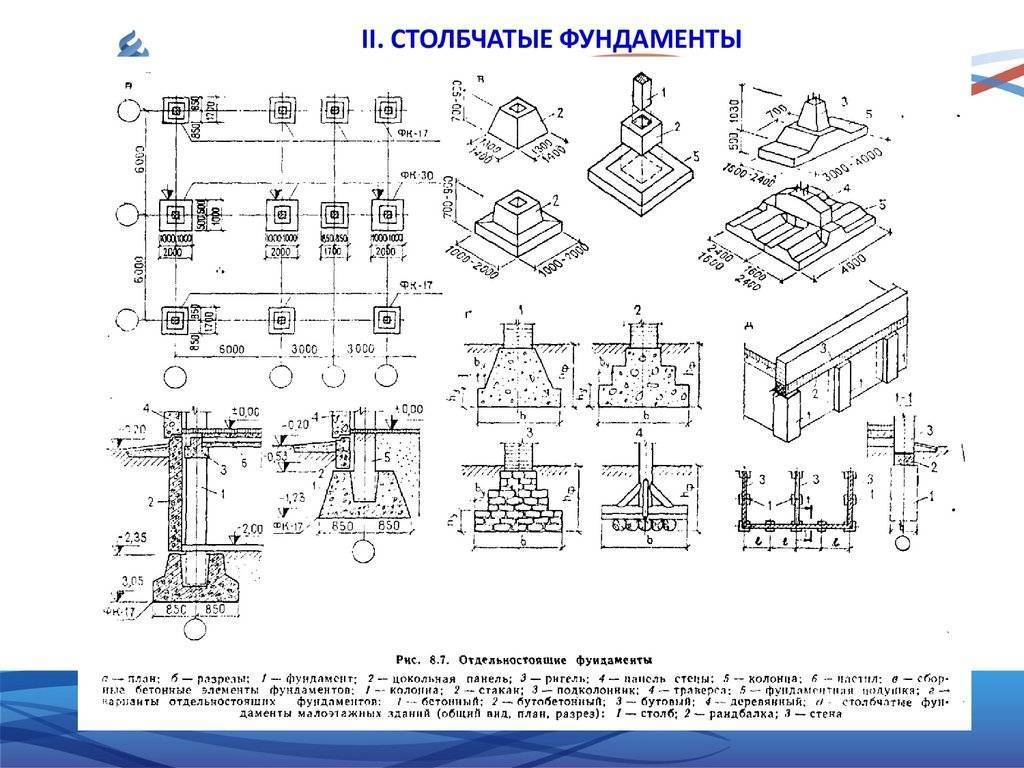

ТИПЫ СТОЛБЧАТЫХ ФУНДАМЕНТОВ

Столбчатые фундаменты отличаются экономичностью и простотой монтажа.

Неблагоприятным условием для столбчатого фундамента является низкая несущая способность грунта под подошвой фундамента.

Мы рассмотрим следующие вопросы проектирования столбчатых фундаментов.

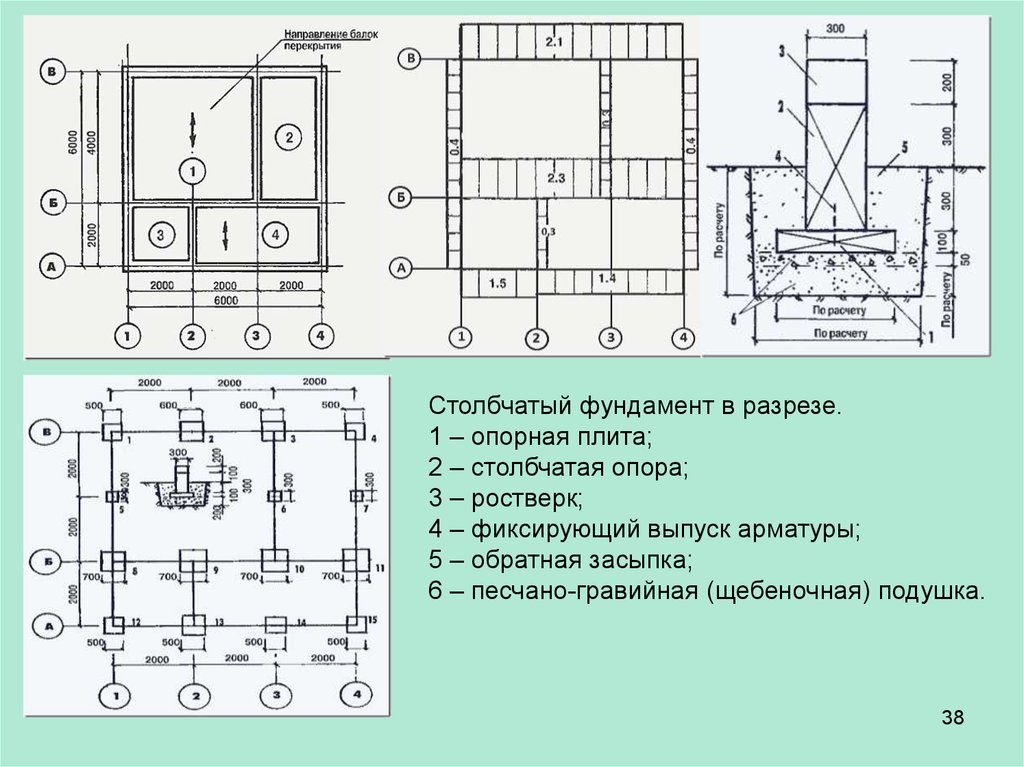

1. ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ — СХЕМА РАСПОЛОЖЕНИЯ СТОЛБЧАТЫХ ФУНДАМЕНТОВ

2. ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ — ЧЕРТЕЖИ СТОЛБЧАТЫХ ФУНДАМЕНТОВ

При проектировании столбчатых фундаментов могут оказаться полезными следующие типовые серии:

№ п/п	Номер	Наименование	Примечания
1	Серия 1. 012.1-3.97	Фундаменты сборно-монолитные под стальные колонны производственных зданий и инженерных сооружений.	Смотреть
2	Серия 1.412.1-6	Фундаменты монолитные железобетонные на естественном основании под типовые железобетонные колонны одноэтажных и многоэтажных производственных зданий.	Смотреть
3	Серия 1.412.1-8	Фундаменты монолитные железобетонные на свайном основании под колонны фахверка перегородок.	Смотреть
4	Серия 1.412.1-11	Фундаменты сборно-монолитные на естественном основании под железобетонные колонны одноэтажных и многоэтажных производственных зданий.	Смотреть
5	Серия 1.812.1-2	Фундаменты железобетонные под трехшарнирные железобетонные рамы для однопролетных сельскохозяйственных зданий.	Смотреть
6	Серия 1. 812.1-5с	Фундаменты железобетонные сборные под колонны сельскохозяйственных производственных зданий для строительства в районах сейсмичностью 7, 8 и 9 баллов.	Смотреть
7	Серия 1.812.1-8.93	Фундаменты под трехшарнирные железобетонные рамы.	Смотреть
8	Серия 1.412-1	Монолитные железобетонные фундаменты под типовые колонны прямоугольного сечения одноэтажных промышленных зданий.	Смотреть
9	Серия 1.412.1-4	Монолитные железобетонные фундаменты на естественном основании под железобетонные стойки фахверка. Материалы для проектирования и рабочие чертежи.	Смотреть

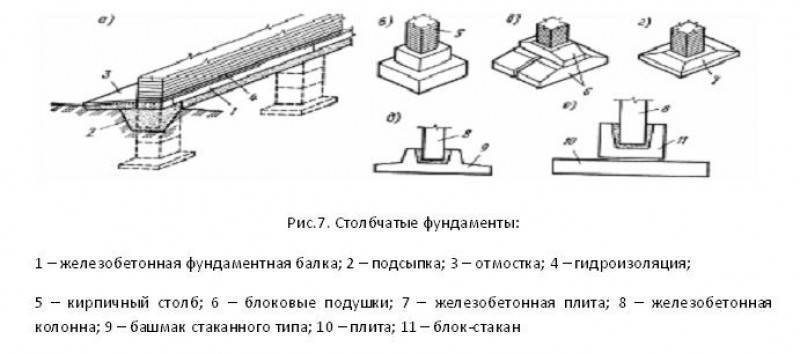

Сборные железобетонные фундаменты проектируют из готовых железобетонных элементов заводского изготовления:

— фундаментная плита (ФП) по ГОСТ 23972-80;

— фундаментный блок (Ф) ГОСТ 23972-80;

— подколонник (ПК) или башмак под колонны (БК) серия 1.020-1/87;

— траверсы (ФТ,ТС) Серия 3.402-24;

— фундаментные балки (БФ) ГОСТ 28737-90.

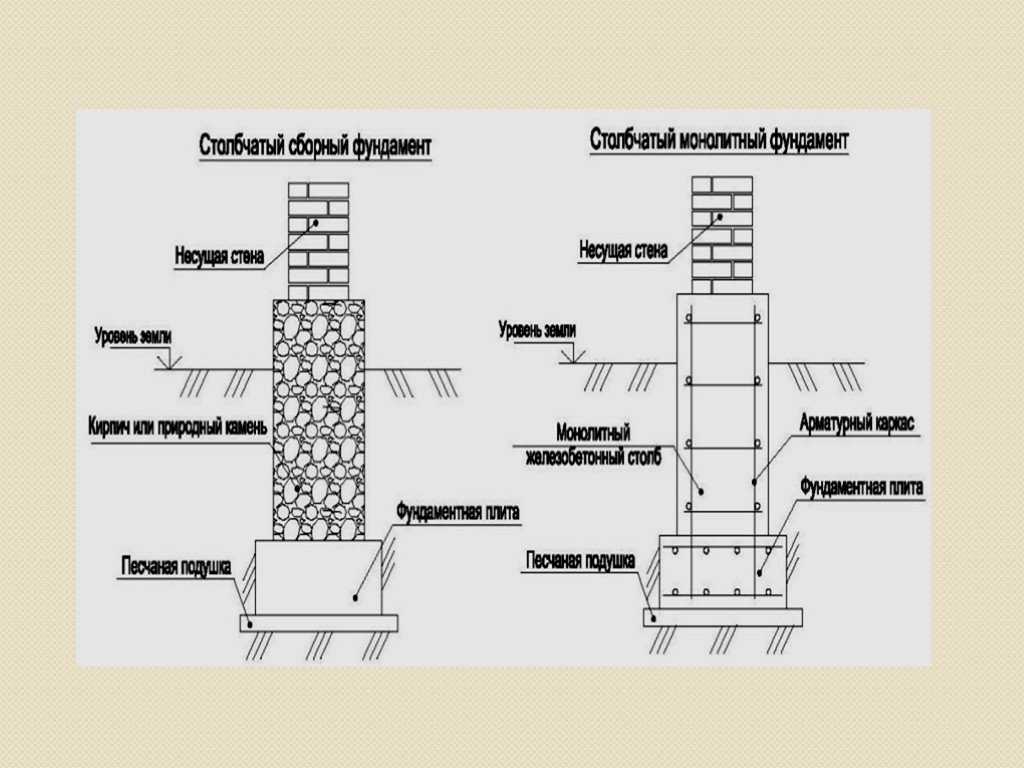

Монолитный железобетонный фундамент.

 Монолитный железобетонный фундамент отличается от сборного железобетонного фундамента тем, что весь массив фундамента изготавливается путем установки каркаса и заливки бетоном в условиях стройплощадки.

 Бутовый фундамент

 Бутовый фундамент изготавливается из бута или полнотелого красного кирпича методом послойной укладки. В результате получается бутовый массив в оболочке из раствора. Надземную часть фундамента выполняют в опалубке для обеспечения эстетического вида.

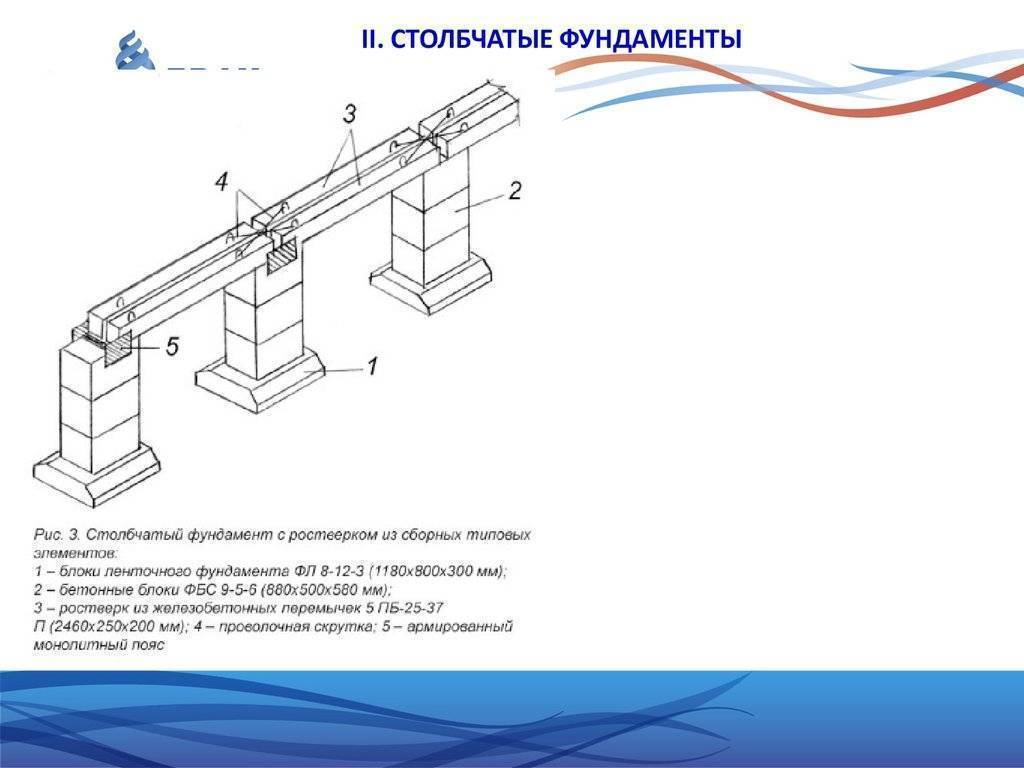

Перевязка столбчатых фундаментов.

Перевязка столбчатых фундаментов с использованием ранд-балки обеспечивает большую пространственную жесткость, т.

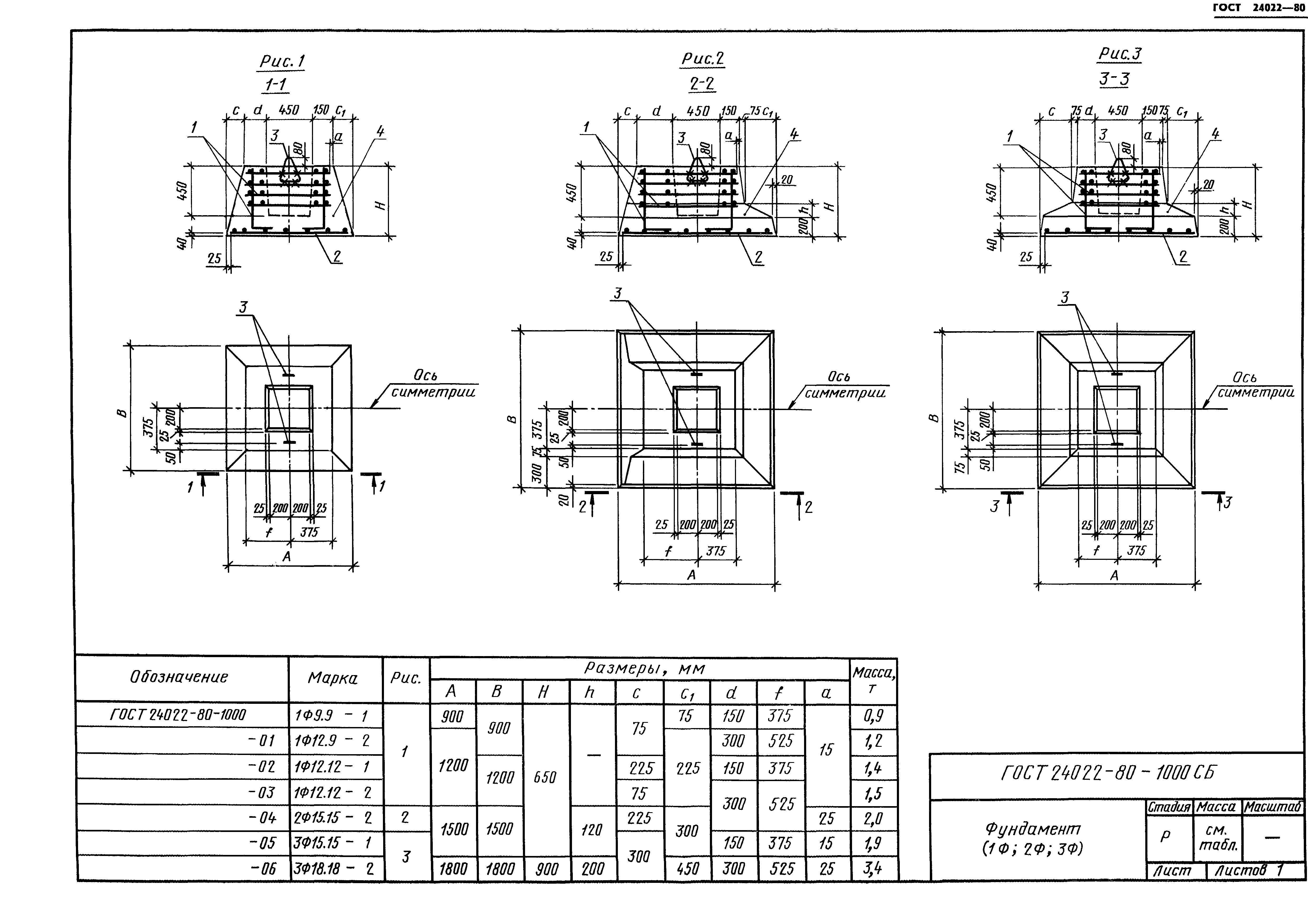

1Ф 18-8-2 (ГОСТ 24476-80) по стандарту: ГОСТ 24476-80

увеличить изображение

Стандарт изготовления изделия: ГОСТ 24476-80

Фундаменты сборные для колонн 1Ф 18-8-2 (ГОСТ 24476-80) – это прочные ЖБ фундаменты типа «стакан» спроектированные специально под колонны с квадратным сечением. По форме представляют собой сочетание полого квадратного «стакана» с подошвой для устойчивости. Применяются в многоэтажных постройках разного назначения, включая общественные и производственные здания.

Изделия рассчитаны на помещения с каркасно-панельной конструкцией. Применение данных строительных материалов показано в условиях как сейсмичной, так и несейсмичной почвы. Они универсальны и годятся для климата практически любой степени суровости. Высокая несущая способность (в зависимости от проекта), прочность и водонепроницаемость – главные отличительные черты фундаментов 1Ф 18-8-2 (ГОСТ 24476-80).

Расшифровка маркировки изделия

Как типовые железобетонные изделия, сборные фундаменты необходимо маркировать специальными буквенно-цифровыми обозначениями. Они указывают на тип изделия, а также его размерные параметры. Марка

1. 1 – порядковый номер изделия в общей номенклатуре;

2. Ф – сборный фундамент для колонны;

3. 18 – длина стороны квадратной подошвы в дм.;

4. 8 – высота в дм.;

5. 2 – порядковый номер по несущей способности.

Маркировочные символы должны хорошо просматриваться на боковых гранях изделий.

Основные характеристики и изготовление

Фундаменты для колонн 1Ф 18-8-2 (ГОСТ 24476-80) изготавливаются согласно с предписаниями технического норматива ГОСТ 24476-80. Метод изготовления – формование в стальных опалубках. При полном выполнении обязательных требований к точности формовки допускается также применение неметаллических форм. Отпускная прочность готового изделия должна составлять 70% от проектных показателей. В зимний период это значение повышается максимум до 90%. В изделиях предусмотрены строповые петли для поднятия на высоту и монтажа.

Ко всем материалам предъявляются высокие требования. Так, при изготовлении применяется тяжелый бетон прочностью от М200 до М300. Его морозостойкость и водонепроницаемость назначаются в зависимости от будущих условий эксплуатации (суровый или мягкий климат, грунт или грунтовые воды). В качестве материала для армирующего каркаса используется горячекатаная сталь А-ІІІ, а для строповых петель в ход идут арматурные прутки класса А-І. Соединение металлических элементов осуществляется методом контактной сварки. Гарантией прочности усиливающего каркаса является тщательная сварка всех пересечений стальных стержней. Обязательной составляющей производственного процесса выступают периодические и приемо-сдаточные испытания. Первые проводятся по показателям морозостойкости и водонепроницаемости, вторые – по прочности и точности геометрии.

Транспортировка и хранение

Перевозку и хранение сборных фундаментов 1Ф 18-8-2 (ГОСТ 24476-80) необходимо осуществлять в горизонтально (в рабочем положении). На складе изделия укладывают штабелями не выше двух рядов с обязательным применением деревянных разделителей. В штабеле инвентарные прокладки располагаются по строгой вертикали.

Во избежание опасных смещений при перевозке фундаменты транспортируют в жестко зафиксированном положении, укладывая их на деревянные доски в один ярус. Для погрузочно-разгрузочных работ привлекается специальная подъемная техника, и используются строповые петли, внедренные в тело изделий.
