Глубокозаглубленный ленточный фундамент: этапы работы и необходимые инструменты

Содержание

этапы работы и необходимые инструменты

В основе любой капитальной постройки, строения или сооружения считается глубокозаглубленный ленточный фундамент. От правильного обустройства основания зависит не только технические данные, но и эксплуатационные качества. Глубоко заложенные основы возводятся пошагово, и каждый этап важен и обладает специфическими особенностями.

глубокозаглубленный фундамент глубокозаглубленный фундамент Схема устройства глубокозаглубленного фундамента

Стоит отметить, что заглубленное основание обустраивается в случае, если будущее строение имеет цокольный этаж. Для возведения необходимо провести много подготовительных работ, что не предполагается проводить, например, при малозаглубленном ленточном основании.

Вернуться к оглавлению

Содержание материала

Как правильно обустраивают глубокозаглубленный фундамент

Выполнять подобное основание нужно поэтапно, по существующей, разработанной инженерами технологии. Оттого, под какое сооружение требуется фундамент, некоторые этапы могут отсутствовать или быть другими, но есть обязательные, без которых невозможно получить качественное долговечное фундамент под дом.

В какой последовательности идут работы, рассмотрим:

  1. Рассчитать несущую способность будущего основания.
  2. Разметить территорию, по расчетам, которые были проведены ранее.

    траншея фундамент траншея фундамент Подготовка траншеи под фундамент

  3. Производство подготовительных земельных работ, во время которых выкапывается глубокий ров ниже замерзания грунта.
  4. Строительство опалубки.
  5. Армирование.
  6. Заливка железобетона.
  7. Работы по гидроизоляции фундамента.
  8. Отсыпка основания.

Инструменты для работы

Для создания фундамента глубокозаглубленного своими руками нужны материалы, инструменты:

  • гидроуровень;
  • портативная бетономешалка, или корыто, оббитое железом изнутри, для замешивания;
  • гвозди;
  • молоток;
  • Штык лопата и совковая;
  • отвес на длинной нитке;
  • веревка и много колышков для разметки территории;
  • болгарка или ножовка по металлу;
  • сварочный аппарат;
  • шпателя и другой инструмент.

армирование фундамента

армирование фундамента
Так же нужно сразу приготовить материал:
  • цемент М500;
  • щебень или речной гравий;
  • песок;
  • арматура;
  • проволока для вязки;
  • строительная доска.

Весь инструмент и материал закупается заранее, чтобы работа проходила без задержки.

Вернуться к оглавлению

Как рассчитать фундамент глубокого залегания

На этом этапе рассчитывают три самых важных показателей: глубина залегания, ширина и длина. Длина будет равна периметру здания, которое предполагается построить. Глубину высчитывают, учитывая тип грунта, высоту подъема залегания вод, на почве для постройки. Ленточный фундамент данного типа должен, находится ниже линии, на которую почва промерзает, в данной местности. Ширина ленточного основания будет зависеть от материала, для постройки сооружения.
 фундамент глубокого залегания

 фундамент глубокого залегания
Весь расчет производится в следующей последовательности:
  • нужно посчитать удельный вес сооружения, при этом вес основания не считают;
  • учитывая тип грунта, устанавливают несущую способность ленточного основания;
  • ширина основания будет зависеть от расчета общего удельного веса здания, при этом стоит учесть и вес почвы, она будет оказывать на основание определенное воздействие;
  • по всем вышеперечисленным параметрам нужно определить вес самого фундамента;
  • только после этого можно рассчитать максимальную ширину ленточного основания, способного выдержать нагрузку. ленточный фундамент ленточный фундамент

Глубокозаглубленные основания могут выдерживать достаточно большой вес, даже если их ширина будет равна 10 сантиметров, но подобные фундаменты не используют, так как подобной ширины материала для постройки нет. Если брать за пример дом из бревна, то для него нужно делать фундамент в 25 сантиметров. В некоторых случаях применяют ленточные основания в полметра и больше.

Вернуться к оглавлению

Как выполнить разметку участка и провести земельные работы

Разметка

Ее нужно нанести на то место, где будет стоять сооружение. Выполнить ее очень просто, взять колышки и веревку. Колышки нужно вбить по внешним углам, и натянуть между ними веревку по периметру. После этого нужно натянуть веревку по обеим диагональным прямым, от угла к углу. Должно получиться 4 треугольника. Если веревки равной длины, то значит, разметка сделана правильно. На данном этапе не учитывают глубину закладки фундамента, она не имеет значения. Главное, сделать ровную разметку участка – перекос в ленточном основании приведет к недолговечности всего здания.

Важно! Если удельный вес здания большой, и несущих стен больше четырех, например, посередине сооружения будет еще одна основательная стена, то под не нужно разметить основание, по принципу описанному выше.

разметка участка разметка участка Инструкция для разметки участка под фундамент

Фундамент такого типа может быть выполнен без опалубки. При этом траншея роется только под габариты здания. Грунт сразу убирается на наружную сторону, так как на внутренней стороне здания будет обустраиваться подпол, и придется грунт перекидывать. Опалубку можно не сооружать, но стоит рассмотреть все этапы строительства фундамента глубокого залегания.

Опалубка

Для глубокозаглубленного фундамента формируют опалубку из обрезной доски, но можно приобрести и специальный комплект, выполненный из пластика. Доски нужно сколотить в щиты по высоте равные будущему основанию. Доски сколачивают максимально плотно, чтобы не было щелей. Опалубка выстраивается по внешнему и внутреннему краю. Опалубка должна быть максимально устойчива, поэтому ее нужно закрепить с наружного края специальными колышками, чтобы избежать раздвижения при заливке бетонной смеси.

опалубка под фундамент опалубка под фундамент Вариант конструкции опалубки для заливки глубокозаглубленного фундамента

Кроме этого, через каждые полметра нужно обустроить П-образные перемычки, они должны находиться сверху, при этом не мешать дальнейшей заливке.
Перед тем как окончательно установить опалубку стоит засыпать песчаную подушку на дно траншеи и обустроить гидроизоляцию, а то потом это делать будет неудобно. Обычно для гидроизоляции применяют рубероид – распространенный и недорогой рулонный материал. При отсутствии рубероида можно использовать 20 микронную полиэтиленовую пленку в два слоя.

Стоит знать: что доски опалубки нужно хорошо промочить, иначе они вберут воду с фундамента, а это может привести к его растрескиванию.

Вернуться к оглавлению

Как сформировать армирование

Не важно, какой фундамент обустраивается его нужно подвергать армированию. Некоторые застройщики не производят эту работу, так как она самая трудоемкая.
 армирование фундамента

 армирование фундамента
Это не правильно – без армирования основание не имеет нужной прочности. Армировка проводится при помощи арматуры, диаметр которой зависит от габаритов фундамента. Самым востребованным сечением арматуры считается 8-18. Армировать можно, связывая арматуру в виде сетки или обустраивать стальные пояса.

Поясная армировка встречается редко – процесс очень трудоемкий. Пояс – конструкция с горизонтально лежащей арматурой, которая скреплена друг с другом специальными короткими вертикальными прутками. Эти перемычки призваны скрепить пояса друг с другом, при этом их высота не может доходить до 50 см. Самое распространенное армирование – сетка. Вначале создают конструкцию, с расположенными на расстоянии 15 сантиметров нескольких прутков.

схема фундамент схема фундамент Схема армирования фундамента

Арматура скрепляется перемычками отвесными, высота-составляет тоже 15 см. Получается своего рода пояс, соединяющееся с такой же конструкцией, при этом длина поперечин будет одинаковая. Результатом таких соединений становится сетка с одинаковой ячеей, стороны которой равны 15см. Если планируется усиленное армирование, то можно сделать сетку с ячейками в 10 см.

Это самый надежный способ армировки фундамента, но стоит отметить, что он и дорогой. При этом все пояса можно не только связать специальной, вязальной проволокой, но и соединить при помощи сварочного аппарата. Как только весь будущий фундамент будет армирован, можно приступать к заливке бетона. В видео показан как правильно армировать глубокозаглубленный фундамент.

Вернуться к оглавлению

Как изготовить и залить бетонную смесь

Для приготовления бетона понадобится несколько компонентов в таких пропорциях:

  • Цемент – 1 часть;
  • Песок – 3 части;
  • Щебень или гравий – 2 части;
  • Вода – 1 часть .

Интересно: если у вас нет желания готовить бетон самостоятельно, то его можно заказать в готовом виде. Для этого нужно понимать, что из цемента М500, получается бетонная смесь В150. Этот бетон идеально подойдет для строительства ленточного основания, который расположен под уровнем промерзания земли. При большом объеме работы по заливке нужно сделать заливку частями, при которой опалубку делят на секции, расположенные вертикально, и заливают их отдельно. Именно этот вариант заливки поможет основанию не разрушиться с течением времени. Если залить основание горизонтальными полосами, то очень скоро он начнет расслаиваться.

заливка фундамента заливка фундамента Процесс заливки глубокозаглубленного фундамента

Заливать начинают с углов, и потом продолжать ее вдоль стен. Затем бетон уплотняют, сделать это нужно очень тщательно, так как в бетоне могут образоваться воздушные полости, которые нужно исключить. Они ослабляют бетонное основание. Как только бетон залит, его нужно аккуратно разравнять шпателем, до появления на поверхности цементного молочка.

Для того, чтобы с поверхности основания влага не выходила слишком быстро, нужно накрыть его целлофаном или рубероидом. Некоторые специалисты советуют положить мешковину, которую смачивают раз в день.

Бетонное основание оставляют примерно на месяц для просыхания, иногда времени нужно больше. До полного просыхания никакие дальнейшие работы по строительству проводить нельзя.

Вернуться к оглавлению

Гидроизоляция и засыпка

Как только бетон полностью застынет можно, убрать опалубку. Для того чтобы фундамент не начал разрушаться от промерзания зимой его нужно гидроизолировать.

гидроизоляция фундамента гидроизоляция фундамента Схема гидроизоляции и засыпки фундамента

Провести эту процедуру нужно обязательно, хотя некоторые застройщики этим пренебрегают. Не стоит исключать и грунтовые воды, от которой сможет защитить слой рубероида. Рубероид нужно разрезать на листы, которыми не только покрывают верх фундамента, но и закрывают боковые стороны. После того как весь фундамент будет покрыт рулонным материалом, его нужно обмазать жидкой битумной гидроизоляцией.

Далее, фундамент нужно засыпать как снаружи, так и внутри будущего здания. Засыпают любым не пучинистым грунтом, можно взять ранее выкопанную землю из траншеи. Пучинистые почвы могут разорвать ленточный глубокозаглубленный фундамент, даже если он будет выполнен с соблюдением всех технологических аспектов.

Вернуться к оглавлению

В окончании

Многие, из обывателей собираясь строить дом, боятся браться за заливку самостоятельно, так как не знают технологии.

глубокозаглубленный фундамент глубокозаглубленный фундамент Вариант конструкции глубокозаглубленного фундамента

Но если строго придерживаться данной инструкции, описанной выше, то можно обустроить основание для своего здания своими руками. В данном случае вы сможете сэкономить на вызове профессиональных рабочих строителей, услуги которых стоят не дешево. Обустройство основания под дом является самым важным этапом в строительстве, так что если у вас возникают сомнения, что вы сможете сделать это качественно, то лучше вызвать профессионалов.

Ленточные фундаменты глубокого заложения, ниже глубины промерзания

Фундамент ленточный глубокого заложения

Основой любого капитального строения, здания, сооружения является фундамент. Большинство эксплуатационных и технических характеристик зависят от его правильного обустройства. Технология возведения ленточных фундаментов глубокого заложения выполняется поэтапно, и каждый этап имеет свои особенности.

Если в качестве примера рассматривать мелкозоглубленный фундамент, то для его обустройства необходима опалубка, если же речь идет об ином основании, то возможно ее обустраивать не придется.

Глубокозаглубленный ленточный фундамент возводится в случае, когда план будущего строения предусматривает наличие цокольного этажа.

Технология обустройства глубокозаглубленного ленточного фундамента

Фундамент- монолитная железобетонная плита высотой 250 (300) мм

Технология обустройства такого основания под частный дом либо сауну выполняется в несколько этапов. Некоторые этапы могут быть, другие же могут отсутствовать. Это зависит от конкретного сооружения.

Опишем последовательность обустройства оснований:

  • Расчет основания на несущую способность.
  • Выполнение разметки территории согласно проведенным расчетам.
  • Выполнение земляных работ, которые связанны с рытьем траншеи ниже уровня промерзания грунта.
  • Обустройство опалубки.
  • Монтаж металлического каркаса из арматуры.
  • Выполнение заливки бетонной смесью.
  • Осуществление гидроизоляционных работ.
  • Обратная засыпка основания.

Инструменты

Для самостоятельного производства ленточного фундамента глубокого заложения понадобятся такие инструменты и материалы:

  • Совковая и штыковая лопата.
  • Строительный уровень.
  • Бетономешалка либо специальная емкость для замешивания бетонной смеси.
  • Молоток с гвоздями.
  • Отвес.
  • Ножовка по металлу либо болгарка.
  • Веревка с колышками.
  • Сварочный либо вязальный аппарат.
  • Прочий инструмент.

В качестве строительного материала используют:

  • Цемент марки М500.
  • Песок.
  • Щебень средней фракции либо гравий.
  • Стальной прут диаметром 8–12 кв. мм.

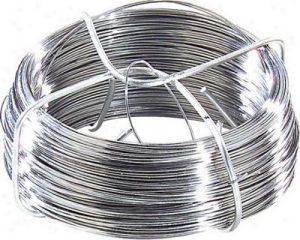

  • Стальная проволока вязальная.

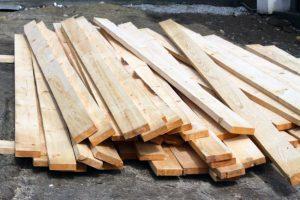

  • Деревянные доски.

Расчет ленточного фундамента

Схема расчета ленточного фундаментаСхема расчета ленточного фундамента

Данный этап предусматривает выполнение расчета трех основных показателей. Это длина, высота (глубина закладки) и ширина фундамента.

Длина обусловлена конструкцией сооружения, глубина заложения ленточного фундамента зависит от высоты подъема подземных вод, а также типа грунта, на котором будет строиться дом.

Основание должно располагаться ниже линии промерзания почвы, характерной для данной местности. Ширина основания рассчитывается согласно данным, которые внесены в специальную таблицу.

Последовательность расчета сводится к следующему:

  1. Не учитывая массу ленточного фундамента, считают общий вес строения.
  2. По типу грунта определяют его несущую способность.
  3. Определяют ширину фундамента, благодаря которой он, без учета собственной массы, будет способен выдерживать общий вес конструкции. При этом также учитывается несущая способность почвы.
  4. По имеющимся данным определяют массу ленточного фундамента.
  5. После этого рассчитывают ширину основания, которое способно будет выдержать такую нагрузку.
  6. Сложив суммы ширин, полученных в пункте №3 и пункте №5, определяют конечную ширину ленточного фундамента.

Необходимо отметить, что ленточный фундамент, расположенный ниже уровня промерзания, имеет отличную несущую способность. Например, основание шириной в десятую часть метра способно выдержать несколько номинальных масс. Но, к сожалению, фундамент такой ширины в строительстве не используется.

Величина ширины определяется в зависимости от материала, из которого будут возводиться стены. Для деревянной сауны, стены которой выполнены из бревен, подойдет основание шириной до четверти метра.

Выполнение разметки, проведение земляных работ

Разметка ленточного фундаментаРазметка ленточного фундамента

Разметка наносится на то место, где будет располагаться строение. Она выполняется довольно просто, если под рукой имеется веревка и колышки. Глубина закладки основания ниже точки промерзания не может быть указана, поэтому размечают длину и ширину.

На внешних углах фундамента вбиваются колышки, между которыми фиксируют веревку. Теперь необходимо определить диагональ каждого прямоугольного участка. Если обе диагонали равны, то это говорит об правильно выполненной разметке.

Ленточный фундамент глубокого заложения, устраиваемый ниже линии промерзания, может выполняться без опалубки. Соответственно траншею можно рыть только под его габариты. Вырытый грунт следует размещать вне отмеченной территории. Из-за того, что обратной засыпки не будет грунт размещать внутри нецелесообразно.

Формирование опалубки

Формирование опалубки ленточного фундаментаФормирование опалубки ленточного фундамента

Опалубка для фундамента глубокого заложения в основном выполняется из обрезной доски, но можно купить и пластиковый комплект. Опалубка делается под размер основания, при этом доски сколачивают в щиты. В щитах не должно быть щелей.

Чтобы не допустить раздвижения щитов при заливке бетонной смеси снаружи их фиксируют с помощью откосов. Для скрепления двух противоположных стенок опалубки через каждые 50 см устанавливают перемычки П-образной формы.

Прежде чем приступить к установке опалубки нужно предварительно сформировать на дне траншеи под линией промерзания песчаную подушку. В качестве гидроизолирующего слоя на дно укладывается рубероид.

Важно знать: перед заливкой цементного раствора деревянные доски необходимо обильно смочить водой, дабы они не впитали ее из самой смеси.

Формирование армированного остова

Армирования ленточного фундамента
Армирования ленточного фундамента

Любой фундамент подвержен армированию, как мелкого, так и глубокого заглубления. В связи с трудоемкостью выполняемых работ не каждый застройщик его выполняет.

От габаритов основания зависит диаметр стальных прутов, используемых при армировании. Оптимальное поперечное сечение арматуры – 8–12 кв. мм. Армирование фундамента выполняется на основе металлического остова, который может быть сетчатым либо состоять из поясов.

Поясом называют конструкцию, образованную горизонтальными прутами, скрепленными между собой перемычками. Вертикальные перемычки скрепляют между собой два пояса, причем длина их не должна превышать полметра. Армирование с использованием поясом – редкое явление.

В строительстве в основном применяют армирование сеткой. Пояс – это конструкция из нескольких стержней, расстояние между которыми 10–15 см. Расстояние между каждыми двумя стержнями одинаковое. Эту же величину необходимо соблюдать при расположении вертикальных перемычек, высота которых равняется этому же длине.

В отдельно взятом поясе прутья через каждые 10–15 см соединяются горизонтальными перемычками. В итоге получится арматурная сетка с квадратными окнами, стороны которых будут находиться в пределах 10–15 см.

Данный способ армирования считается лучшим с одной стороны и дорогостоящим – с другой стороны. Образованные пояса скрепляют между собой проволокой либо сваривают при помощи электросварки.

Изготовление бетона и его заливка

Прежде чем сформировать опалубку нужно приготовить бетонную смесь, придерживаясь таких пропорций:

  • Одна часть цемента.
  • Одна часть воды.
  • Три части песка.
  • Две части щебня средней фракции.

Согласно справочным данным можно выбрать необходимую для вас марку бетона, соблюдая при этом точную дозировку. Например, бетон марки B150 можно изготовить, используя цемент марки M500 и выше. Этот бетон прекрасно подходит для обустройства ленточного фундамента, располагаемого под линией промерзания почвы.

Если работа выполняется ступенчато из-за большого объема работ, то опалубку разделяют вертикально на секции. Это нужно для того, чтобы фундамент со временем не разрушился. Если заливать его горизонтально, то основание дома вскоре расслоится.

Бетонным раствором сначала заливаются углы, постепенно перемещаясь вдоль стен. После этого его следует тщательно уплотнить, дабы внутри не образовалось воздушных полостей.

Проведение гидроизоляционных работ с последующей засыпкой

Гидроизоляция ленточного фундаментаГидроизоляция ленточного фундамента

После полного застывания бетона можно демонтировать опалубку. Чтобы не допустить промерзания и разрушения фундамента глубокого заложения выполняют гидроизоляционные работы.

Слой рубероида сможет защитить основание не только от промерзания, но и от воздействия грунтовых вод.

Листы рубероида также накладываются сверху и сбоку конструкции, после чего покрываются обмазочной гидроизоляцией.

Проведение гидроизоляционных работ оканчивается обратной засыпкой, которую необходимо выполнить равномерно и снаружи, и изнутри фундамента.

Засыпка выполняется с помощью вырытого грунта при условии, что он непучинистый. В противном случае заменить его подобным. Также предлагаем вашему вниманию следующее видео:

Заглублённый ленточный фундамент

Бесспорно, основной и важной частью будущего строения является его базис. Поэтому к его обустройству необходимо подойти со всей ответственностью. В этой статье пойдет речь о том, как правильно заложить заглубленный ленточный фундамент своими руками. На какие основные моменты следует обратить внимание. Только после тщательного анализа всех факторов и произведённого расчёта приступают к выполнению этапов строительства монолитного ленточного основания.

Некоторые особенности заглублённого основания

Ленточный фундамент глубокого заложения является самым распространённым из всех типов оснований, которые существуют в строительстве. Представляет собой монолитную ленту, которая прокладывается по всему периметру будущего строения. В том случае, когда дом довольно больших размеров и возникает необходимость возвести несущие стены, то под ними также прокладывают ленточное основание с глубиной определенных размеров.

Особенностями заглублённых фундаментов являются не только глобальные земляные работы, но такие моменты, как:

  • Использование большого количества строительных материалов;
  • обязательный монтаж опалубки, на которую необходимо запастись досками;
  • длительность застывания бетонной смеси, а также приготовление или приобретение её.

Заложение фундамента

По своей надёжности и крепости, глубокозаглубленный ленточный фундамент является одним из лучших. Поэтому его закладывают под массивные дома, для строительства которых используют тяжёлые материалы. Очень хорош он и при обустройстве подвальных помещений. Хотя монолитный фундамент с успехом применяют и для лёгких построек.

Заглублённый фундамент способен выдержать абсолютно все нагрузки, которые возникают при его заливки на проблемных местах. В данном случае необходимо лишь правильно определить глубину его заложения. Особенно это касается тех участков, на которых наблюдается разнородная почва. Это может спровоцировать проседание основания. Решением проблем на таком грунте является глубина закладки ленты.

Большой плюс заглублённого ленточного фундамента это возможность обустройства подвального помещения, в котором лента основания выполняет функцию стены. Причём с размерами можно определиться самостоятельно. Но планируя заложение подвала, очень тщательно изучаем геологические особенности участка, в обязательном порядке уровень прохождения грунтовых вод. Помним, что углублять фундамент нужно ниже промерзания грунта, но выше грунтовых вод.

При правильном выполнении всех этапов закладки глубокозаглубленного фундамента длительность его функционирования составляет около 50 лет при использовании для его обустройства кирпича, до 80 лет из сборных бетонных конструкций и до пару сотен лет, если произведена заливка монолитным способом.

Направленность в применении

Следует отметить, что монолитные ленточные основания бывают не только глубокого заложения. К примеру, при возведении лёгких строений можно обустраивать фундамент мелкого заложения. Для хозяйственных построек вообще используют фундамент без заглубления. Но если планируется постройка тяжёлых домов, то необходимо подумать об основании с существенным заглублением. Кроме веса строения, учитывают такие параметры:

  • Какая глубина основания определяют геологические особенности грунтов;
  • определение уровня расположения грунтовых вод;
  • глубину промерзания почвы учитывают при расчётах, насколько заглублять ленту.

Именно эти показатели определяют, какой глубины должен быть базис. Если почва пучинистая, то заглублять ленточный фундамент нужно основательно, чтобы промерзанием грунта не разрушало конструкцию.

Размеры ленточной конструкции над уровнем земли даёт возможность обустроить цокольное помещение. Внешняя отделка цоколя выполняется из любого материала.

Технология заливки заглубленных фундаментов

Процесс заливки заглублённых монолитных ленточных фундаментов состоит из нескольких этапов, каждым из которых не стоит пренебрегать. Каждый из них имеет существенное значение правильного функционирования монолитной конструкции. Предоставляем пошаговое руководство технологии изготовления заглубленной ленты.

Подготовительные работы

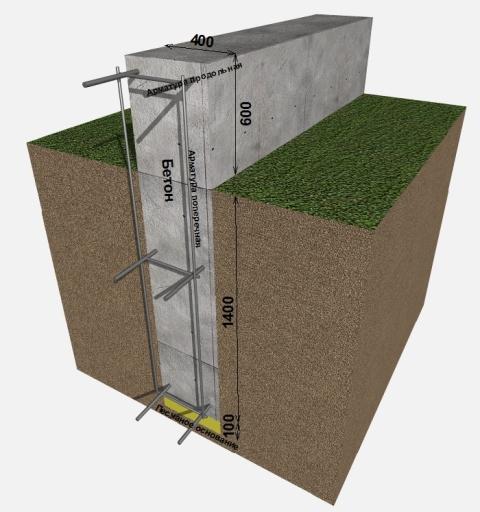

схема заложения фундамента

Строительство на подготовительной стадии начинается не только с завоза материалов и инструментов. В первую очередь расчищают строительную площадку от всякого рода мусора. Далее снимают на определённой глубине плодородный слой, выравнивается по уровню. Только после этого приступают к разбиванию площадки под заглублённый фундамент. Для этого используют колышки и бечёвку. Начинать необходимо с углов. После того как обозначены углы строго под прямым углом и натянута бечёвка, проверяют диагонали.

Работы на участке продолжаются обустройством траншеи. Её размеры должны соответствовать фундаментных габаритов. Но не забываем добавлять минимально 5 см со всех сторон.

Обустройство опалубки

Монтаж опалубки заключается в создании деревянной конструкции, которая помещается на глубину траншеи. Исключить размещение опалубки внутри траншеи для фундамента с заглублённым заложением только в том случае, если почва достаточно плотная. Но чаще всего опалубка заглубляется внутрь траншеи.

Материалом для создания опалубки чаще всего является деревянная доска толщиной 40 – 50 мм. Для дополнительной устойчивости и придания жёсткости, конструкцию укрепляют посредством распорок, подпорок и клиньев.

Установка опалубки необходимо устанавливать надёжно, чтобы исключить даже минимальную неустойчивость. Соединения должны быть достаточно плотными. Иначе залить заглубленные фундаменты без потерь бетонной смеси будет невозможно.

Что касается высоты опалубки над уровнем земли, то она определяется уровнем цоколя дома.

Монтаж армирующего пояса

Углублённый базис требует определённой прочности. Обеспечить это может должнаяармировка. Для этих целей используют стальные прутья с диаметральным сечение 14 – 16 мм. Отсутствие армирующего пояса приведёт к быстрому разрушению ленты. Возникает вопрос, на какую глубину размещается армированный каркас. При заложении углублённого фундамента каркас не должен лежать на грунте. В принципе, чтобы правильно залить заглубленные основания с армопоясом, необходимо соблюдать минимальную ширину от краёв в ленточном изделии. При этом обязателен процесс покрытия прутьев бетоном.

Прутья между собой связывают с помощью проволоки. Многие специалисты не рекомендуют сваривать конструкцию.

Заливаем углубленный базис

фундамент глубокого заложения

Одним из важных процессов является заливка основания бетонной смесью. Пошаговая инструкция заливки:

  • На глубину заливают основание только после того, как установлена опалубка и проведено армирование;
  • заливать можно бетоном самостоятельного приготовления, но лучше приобрести готовую бетонную смесь;
  • заливаем определёнными слоями толщиной по 15 – 20 см, при этом проводят трамбовку для удаления пузырьков воздуха;
  • залить необходимо в кратчайшие сроки, чтобы не успели образоваться швы между слоями;
  • после того как заливка завершена, оставляют его для застывания. Уходит на это около двух недель.

После демонтажа опалубки надземной части монолита, приступают к его гидроизоляции и утеплению.

Положительные и отрицательные стороны заглублённого основания

После того как определено глубину заложения и другие параметры, выполнены все технологии по обустройству, можно не сомневаться в его надёжности. Такому фундаменту присуще ряд положительных характеристик:

  • Универсальность основания. Он подходит как для возведения многоэтажных домов, так и для частного строительства;
  • несложность в обустройстве, главное правильно определить на сколько заглублять;
  • достаточно высокая степень надёжности;
  • длительность службы;
  • устойчивость к воздействию механических и климатических условий.

Недостатки заглублённого монолита:

  • Довольно много строительных материалов необходимо для его изготовления, что влечёт за собой значительные затраты в отличие от основания мелкого заложения;
  • большой вес конструкции;
  • если глубина промерзания грунта большая, то такого типа основания лучше не использовать;
  • необходимы большие затраты песка.

Как видим обустройство заглублённого ленточного фундамента вполне реально выполнить самостоятельно. Главное, не допускать ошибки при строительстве. Помним, что глубина ленточного фундамента при закладке в первую очередь определяется геологией и климатом. Для того чтобы не допустить ошибок, обязательно следует проконсультироваться со специалистами.

Автор: Игнатов Юрий

Заглубленный ленточный фундамент: технология возведения

Перед постройкой сооружения тщательно проводится анализ характеристик постройки. На этапе проектирования выбирают тип фундамента. Заглубленный ленточный фундамент подходит для высотных домов и сложной конструкции.

Чтобы сделать ленточный фундамент, следует пройти строительные этапы: проектирование, разметку участка, земляные работы.

А также опалубку, армирование, заливку бетоном, гидроизоляцию.

заглубленный

заглубленный

Преимущества заглубленного ленточного основания

Положительные характеристики заглубленного ленточного фундамента определяют позитивный выбор заказчика:

  1. Популярная технология проверена временем.
  2. Дает возможность закладывать строительство мощных построек.
  3. Простота исполнения.
  4. Не реагирует на деформацию.
  5. Прочная конструкция.
  6. Конструкция используется для подвального помещения, гаражей. Бетонные заливки являются в этом случае стенами.
  7. Долговечность.

Кирпичное основание служит 35 лет, сборный бетон – 80, монолитный (заглубленный, ленточный, армированный фундамент) – 200.

Когда применяется

Ленточный фундамент может быть различной глубины. Мелкие основания нужны для одноэтажных построек и легких конструкций.

Если строится многоэтажное здание, в этом случае применяется заглубленный ленточный фундамент.

Применяют его при взведении цокольного этажа, дома с подвалом,  тяжелых материалов.

Незаменим он при крупнообломочном грунте, пучинистой почве, скальных породах.

Требования к углублению

Траншею углубляют на 30 см больше, чем промерзание почвы.

Чтобы определить высоту ленты следует обращать внимание на факторы:

  • состав грунта;
  • расстояние грунтовых вод;
  • глубина промерзания грунта берется из СНиП;
  • суммарную массу дома;
  • рельеф площадки под основание.

Средний показатель глубины промерзания в России для различных регионов будет неоднозначный. Север – 2 м, юг – 1, средняя полоса – 1,5.

Отсюда высота ленты варьируется от 1, 3 до 2,3 метров. Лента закладывается с запасом 30 см.

Подготовительный этап

Подготавливают участок: убирают мусор, снимают плодородный слой. Необходимо привести инвентарь, материалы, технику.

Сделать разметку нужного участка.

Разметка участка

На бумаге нанести все точки строительного участка. При переводе размеров на поверхность земли потребуется помощь теодолита.

По углам, на пересечении несущих стен с перегородками, выставляют колышки с петлей. Натягивают трос или веревку. Проверяют углы на прямоугольность, отмечают ширину опалубки, учитывают толщину щитов.

Шаг от ближайшей постройки выдерживают 3 метра, дороги – 5.

Заложенный размер траншеи увеличивают на 1,1 м. Для размещения подушки, которая будет снижать давление в случае пучения земли.

Расчет заглубления основания

Для этого потребуются некоторые параметры:

  • массу дома с мебелью, людьми, облицовочным материалом;
  • каждому региону соответствует своя сопротивляемость грунта. Данные берут из таблицы.

Когда данные собраны, применяется формула: расчетную нагрузку делят на сопротивление грунта. В результате получают площадь подошвы основания, назовем ее (S подошвы).

лента фундамента

лента фундамента

Далее площадь фундамента умножают на несущую способность грунта, получаем (S основания).

При сравнивании двух величин, Первая величина должна быть больше. При получении дробного числа величину округляют в большую сторону для подошвы ленточного фундамента.

Тогда он прекрасно выдержит верхнюю нагрузку (дом).

Необходимый инструмент

Для быстрого заполнения опалубки бетоном потребуется бетономешалка.

Бетономешалка

Бетономешалка

Уровень, прибор теодолит.

теодолит

теодолит

Материал для опалубки (дерево, метал).

Лопаты разные по способу действий – совковые, штыковые.

Мастерок, пила, гвозди.

мастерок

мастерок

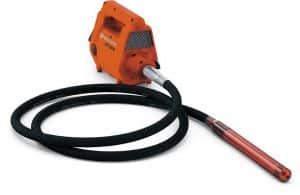

Вибрационный прибор для удаления пузырьков.

виброценной прибор для бетона

виброценной прибор для бетона

Щебень, песок.

щебень и песок

щебень и песок

Трос или веревка для обозначения периметра.

шпагат строительный

шпагат строительный

Арматура для сооружения каркаса.

арматура

арматура

Стальные прутья.

Сварочный аппарат или проволока для вязки каркаса.

проволка

проволка

Технология возведения

После утверждения проекта, все данные переносят на участок и переходят к технологии возведения ленточного фундамента.

Проводят следующие этапы строительства: земляные работы, устройство подушки, изготовление опалубки, армирование, заливка бетонного раствора, гидроизоляция.

Земляные работы

Подготовительные работы сделаны. Переходят к рытью котлована, выравниванию поверхности, заложению (заглубление ленточного фундамента). Работы выполняются как вручную, так и экскаватором. Землю вывозят при больших объемах машиной, при малых – тележкой.

Если работает экскаватор, дно выравнивают вручную. Если получились неровности в заглублении ленточного основания, то не стоит засыпать их землей. Чтобы не нарушить прочность фундамента.

Устройство подушки

Первым слоем устраивается подушка из нескольких слоев.

Алгоритм действий:

  • насыпают щебень на высоту 30 см;
  • заливают водой;
  • утрамбовывают прибором;
  • 20 см слой песка;
  • хорошо проливают водой;
  • утрамбовывают.

Такая полушка подходит для песчаной почвы. В случае, когда близко располагаются грунтовые воды, песок заменяют глиной.

подушка

подушка

Теперь подошла очередь гидроизоляции после подушки. Слои должны выступать на стены котлована на 20 см. Для таких процедур подходит толстая клеенка.

В некоторых случаях гидроизоляцию ленточного фундамента заливают тонким слоем жидкого бетона. Выгоняют штырями воздух и просушивают в течение нескольких дней.

Монтаж опалубки и армирование

Опалубка – это каркас. Монтируют его из досок, фанеры, металлических изделий. Опалубка бывает съемная и стационарная.

Первый вариант снимают после полного высыхания. Доски пригодны для повторного применения.

Алгоритм действий:

  1. Длина щита варьируется от 1,5 до 2 метров.
  2. Высота щита складывается из следующих мерок: глубина ленты, фундамент, прибавка 10 см к общей величине.
  3. Доски соединяются колышками с внешней стороны. Материал должен быть гладкий, чтобы лучше смог выйти после заливки.
  4. Гвозди забивают с внутренней стороны на внешнюю сторону по той же причине. Иначе острая часть зальется бетоном и затруднительно будет вытащить конструкцию.
  5. Соединительных брусьев должно быть три. Два бруса прибивают не по краю щита, а, отступив 15 см, третий по центру для надежности. При длине 2 метра, шаг между брусьями 50-80 см.
  6. Чтобы щиты не деформировались во время заливки, внутри прибивают брусья-распорки.
  7. Все брусья, идущие вниз, делают с запуском 50 см и заостренными. В дальнейшем их забивают в грунт и выставляют по строительному уровню (горизонтальному и вертикальному) до тех пор, пока щит хорошо сядет.
  8. С внешней стороны крепят распорки через каждый метр. Конструкция должна быть жесткой.

Далее происходит армирование заглубленного ленточного фундамента.

Стальные прутья выполняют дополнительную функцию прочности и повышение сопротивляемости.  Арматуру вяжут проволокой или сваркой. Надежной конструкцией считают связывание проволокой стальные прутья. От нагрузки сварка может лопнуть. Тем самым ослабить фундамент.

опалубка под фундамент

опалубка под фундамент

Алгоритм действий:

  1. Для нижних и верхних рядов берут арматуру диаметром 1,6 см.
  2. Средние стержни нужны как связующее звено, поэтому диаметр может быть от 0,8 до 1 см.
  3. Несколько рядов арматуры связывают прутьями. Минимальное количество поясов может быть два снизу, два сверху. Все зависит от глубины траншеи.
  4. Шаг между прутами выдерживают 40-50 см.
  5. Для предотвращения касание прутов опалубки на концы одевают кольца из пластика.

Армирование каркаса и укладка его в траншею ведется перед самой заливкой.

Заливка бетонного раствора

Траншею следует заливать за один раз, чтобы не образовались линии напряжения. Впоследствии приводит к уменьшению устойчивости.  Поэтому лучше подумать об этом заранее и заказать готовый раствор в бетономешалке. Если раствор готовят самостоятельно, то соединяют щебень, цемент, песок, вода, в соотношении 5:1:3:10. Тщательно перемешивают, пока не получат жидкую однородную массу.

Подготавливают желоба для заливки бетона.

В зимний период применяется технология утепления. Бетон подогревается, желоба утепляют. Для этого применяют минеральную вату.

Пошаговая инструкция:

  1. Желоба располагают непосредственно в траншею. Если высота слива превышает 1,5 метров, то происходит расслоение, что для фундамента неприемлемо.
  2. Обустраивают хороший подход. При ручном замесе устанавливают бетономешалку вблизи лотков.
  3. Как только слой бетона достигает 20 см, выгоняют воздух из бетона специальными шипами или вибратором.
  4. Заливка ленты продолжается еще на 20 см. Снова выгоняют воздух
  5. Работы продолжают до верха по тому же принципу.
  6. Поверхность разравнивают строительным мастерком.
  7. Оставляют для просушки.

Заключительный этап

Последним этапом остается правильная сушка бетона, гидроизоляция. В дождливую погоду прикрывают мешковиной.

В сухое летнее время основание высохнет быстрее, но его укрывают целлофаном и периодически поливают, чтобы не растрескалась поверхность, а равномерно застывала. Через несколько дней укладывают кирпич на фундамент и сушат до созревания.

Опалубку снимают на 7 день. Весь процесс сушки занимает 6-7 недель. Специалисты советуют отстояться основанию перед возведением стен в течение полгода.

Гидроизоляция

гидроизоляция

гидроизоляция

Нижние слои фундамента с внешней стороны обрабатывают гидроизоляционным слоем.

Вариантов может быть несколько:

  • засыпают глиной, тщательно утрамбовывают и проливают водой для адгезии;
  • используют песок с водой, затем утрамбовывают каждый слой;
  • применяют рулонный материал (рубероид) в два слоя. Внахлёст не менее 15 см. Нижний рулон укладывают под верхний слой. Стыки разогревают паяльной лампой и сваривают.
  • обмазка мастикой на основе битума. В работе используется шпатель, валик. Первый слой наносится толщиною 3 мм поперечными движениями. После высыхания процедуру повторяют в направлении сверху вниз.

Поверхность отчищают от лишнего цемента, пыли, перед тем как делать гидроизоляцию.

Фундамент и цоколь обрабатывается также гидроизоляционным слоем. Для обработки подойдет любой метод, перечисленный выше.

Среди новейшей технологии используют инъекционные проникающие составы. Средство наносится на влажный бетон. Происходит реакция с водой, и состав превращается в кристаллы. Они в свою очередь проникают в бетон и делают поверхность водонепроницаемой. Если оставить цоколь или фундамент без обработки – это значит подвергнуть его медленному разрушению от воздействия природных катаклизм.

Фундаменты глубокого заложения. 🔨 Описание принципа технологии: где применяется, технологический процесс

Современное строительство уже давно подразумевает возведение высотных домов, имеющих значительную массу. Их конструкции оказывают ощутимую нагрузку на грунт, что неизбежно привело к практике применения фундаментов глубокого заложения.

Следует напомнить, ведь и раньше повсеместно использовались фундаменты разных типов. Но отличие этой технологии от иных, заключается в том, что глубина заложения, всегда зависит в первую очередь от точки промерзания грунта.

Классифицируют фундамент глубокого заложения

Рис.: Схема фундамента

Когда необходима закладка фундамента на большую глубину

Необходимость обустройства оснований глубокого заложения возникает в следующих случаях:

  • При проведении строительных работ в сложных грунтовых условиях;

Если на месте строительства преобладают несвязные, низкоплотные грунты, возводить дом на такой почве, особенно если это тяжелое кирпичное строение, категорически противопоказано. Вес здания, оказывающий на фундамент вертикальную вдавливающую нагрузку, станет причиной его усадки.


Рис.:  Результат неравномерной усадки фундамента

Усадка может быть равномерной либо неравномерной. При равномерной усадке здания дом может просесть на 10-20 сантиметров вглубь почвы, при неравномерной — просядет только одна из его сторон, но в результате такой деформации произойдет растрескивание стен, цоколя и фундаментной ленты, искривление дверных и оконных проемов, что приведет к аварийному состоянию дома.

Совет эксперта! При обустройстве фундаментов глубокого заложения на проблемных грунтах верхний низкоплотный слой почвы вскрывается, и основание опирается на глубинный пласт почвы, обладающий гораздо большей плотностью и несущей способностью, что позволяет свести риск усадки фундамента к минимуму.

Пучинистость грунта — склонность почвы к изменению своих объемов в результате замерзания грунтовых вод. Силы пучения начинают воздействовать на основание дома в холодное время года, когда грунт промерзает и влага, которой он пропитан, превращается в лед.

При переходе влаги из жидкого в твердое состояние происходит увеличение ее объема на 5-10% от первоначального, что связано с разной номинальной массой одного кубометра воды и льда.

Увеличившийся в объеме грунт начинает расширяться во все стороны. Поскольку нижние пласты почвы обладают высокой плотностью и механическая нагрузка не оказывает на них никакого влияния, у пучинистой почвы остается только одно направление движения — вверх. Она давит на расположенный в грунте фундамент, в результате чего происходит его выталкивание и деформация.


Рис. :  Воздействие вертикальных и касательных силу пучения на фундамент

Совет эксперта! При проектировании фундаментов глубокого заложения основным фактором их расчета выступает глубина промерзания почвы — если основание заложено ниже этой глубины, оно не подвергается воздействию вертикальных сил пучения (давящих на опорную подошву фундамента), а оставшееся касательное воздействие эффективно нивелируется с помощью обсыпки стенок фундамента непучинистыми материалами (песком и гравием).

Рис.:  Виды обратной засыпки ленточных фундаментов разных типов

  • При строительстве зданий с подвальным этажом.

Глубоко заложенные фундаментные ленты являются не только опорой дома, но и могут эксплуатироваться в качестве стен для цокольного этажа или подвала.
Возведение подавала, при обустройстве фундамента глубокого заложения, не сильно увеличивает расходную смету проекта, поскольку дополнительные затраты связаны лишь с откопкой котлована под подвальное помещение и бетонированием его пола.

Где применяется фундамент глубокого заложения

Отличные несущие характеристики фундамента сделали его де факто основным типом для высотных зданий из кирпича и сборного железобетона. Вместе с тем, при осуществлении изыскательных работ нецелесообразно ориентироваться на глубокое заложение в местах с повышенным уровнем грунтовой воды. В таких случаях, все старания могут свестись к нулю, твердой опоры на грунт не будет.

Железобетонные фундаменты глубокого заложения являются дорогостоящими конструкциями, возведение которых требует достаточно больших финансовых и временных затрат.

Основания глубокого заложения рационально возводить в грунтовых условиях, в которых глубина промерзания почвы не превышает 2.5 метра, а уровень грунтовых вод меньше ГПГ.

Совет эксперта! При закладывании фундаментов на глубину более 2-2.5 метров резко возрастает трудоемкость и стоимость земляных работ, связанных с рытьем траншей и котлованов, и количество требуемых расходных материалов.

В таких случая более рациональным будет использование свайных фундаментов на основе буронабивных либо забивных железобетонных свай, несущая способность которых будет не меньшей, а итоговая стоимость — на порядок ниже.

Технологический процесс

Усвоить основной смысл технологического процесса не сложно, достаточно иметь представление о простом физическом понятии плотности материи. Опора на грунт будет устойчивой там, где его плотность имеет наивысший показатель. Обычно верхние его слои с учетом массы строения, не соответствуют нужным показателям, и тогда проверятся нижележащий слой грунта, до тех пор, пока не будет найдена оптимальная степень плотности.

Как происходит закладка фундамента на большие глубины

Закладка фундамента на большие глубины, является делом трудоемким и подразумевает целый цикл производственных процессов. Рытье траншей предполагает многократный проход строительной техники, а бетонирование всегда означает большие трудозатраты и материальные расходы на сырье. Для производства земельных работ привлекается экскаваторы и бульдозеры с дополнительным навесным оборудованием. Ни одно бетонирование даже фундаментов на основе блоков, не обходится без грузоподъемной техники, такой как башенный или автокран. В условиях непрерывного цикла строительства требования к замесам и укладке бетона возрастают в несколько раз.

Рис.:  Заглубленный фундамент



Популярные виды фундаментов глубокой закладки

Практика строительства показала, что наиболее оптимальным видом, с точки зрения соотношения сложности работ и их стоимости, нужно считать ленточные фундаменты углубленной закладки.

Количество процессов при производстве значительно сокращается.

К фундаментам глубокого заложения могут относится следующие виды оснований:

Рассмотрим каждый из них подробнее.

1. Ленточные фундаменты.

Наиболее востребованным видом фундамента глубокого заложения является ленточное основание. Его популярность обусловлена на порядок меньшими затратами времени и финансов на обустройство такого фундамента, в сравнении с плитным, и высокими несущими способностями.

Во-первых, при строительстве ленточного фундамента значительно уменьшаются земляные работы — рытье траншей под фундаментную ленту происходит на порядок быстрее, чем рытье полноразмерного котлована. Во-вторых, сильно сокращается количество расходных материалов — бетона и арматуры.

Рис.:  Схема ленточного фундамента глубокого заложения

Совет эксперта! Несущих характеристик ленточных фундаментов с запасом хватает для любых малоэтажных зданий — из кирпича, каркасных панелей, сруба, пенобетона либо газобетона.

Ленточные фундаменты глубокого заложения демонстрируют хорошую устойчивость к силам пучения и горизонтальным сдвигам грунта.

2. Плитные фундаменты.

Такие фундаменты представляют собою монолитную железобетонную плиту, толщиною минимум в 50 сантиметров, заглубленную в почву ниже глубины ее промерзания.

Строительство плитных оснований глубокого заложения рационально в следующих ситуациях:

  • при возведении тяжелых зданий на слабой низкоплотной и насыпной почве;
  • при смешанных грунтах, обладающих разными степенью сжимаемости и несущими характеристиками;
  • при высоком уровне грунтовых вод.

Рис.:  Схема плитного фундамента глубокого заложения с цокольным этажом

В плане несущих характеристик плитные фундаменты превосходят все остальные виды оснований, на них могут возводиться даже многоэтажные дома, однако в частном строительстве монолитные фундаменты не получили особой популярности из-за трудоемкости обустройства и больших финансовых затрат на реализацию проекта.

3. Столбчатые фундаменты.

Столбчатое основание состоит из системы опорных столбов, равномерно распределенных по контуру наружных и внутренних стен здания с шагом в полтора-два метра.

Столбчатые опоры могут изготавливаться как монолитные конструкции — посредством заливки опалубки бетоном, либо создаваться из сборных материалов — фундаментных блоков, кирпича либо пенобетона.



Рис.:  Схема столбчатого фундамента глубокого заложения

Совет эксперта! Несущих характеристик столбчатых фундаментов недостаточно для возведения тяжелых зданий из кирпича, такие основания применяются в качестве опоры под легкие одноэтажные жилые и подсобные дома из каркасных панелей и дерева.

Столбчатое основание не предполагает возможности обустройства подвала или цокольного этажа. Таким фундаментам необходима обязательная обвязка металлическим или деревянным ростверком, поскольку несвязанные столбы сильно подвергаются деформациям из-за горизонтальных сдвигов почвы.

Закладка ленточного фундамента

Для закладки ленточного фундамента вовсе не нужно рыть целиком котлован, достаточно лишь ограничиться траншеями под фундаментные блоки. При этом качество фундамента никак не зависит от выбранного подхода. Основную нагрузку от здания берет на себя грунт, и чем плотнее он будет, тем лучше для строения в целом.

Рис.:  Ленточный фундамент глубокого заложения

Практическим работам по закладке ленточного фундамента должен предшествовать этап проектирования основания. Расчет фундамента предполагает выявления требуемой глубины его заложения, которая определяется на основании глубины промерзания почвы, уровня грунтовых вод, геодезии строительной площадки и технических характеристик возводимого здания.

Работы по закладке ленточного фундамента на большую глубину выполняются в следующей последовательности:

  • Подготовка строительной площадки;

Место строительства очищается от поверхностной растительности, снимается плодородный слой почвы на глубину 10-20 см (одного штыка лопаты). При необходимости производится выравнивание участка.

Разметка будущего ленточного фундамента начинается с отметки несущей стены здания, затем отмечаются перпендикулярные стены и проверяется правильность прямых углов по методу Египетского треугольника. Фундаментная лента отмечается как по внешнему, так и по внутреннему контуру.


Рис.:  Схема проверки углов фундаментной разметки

  • Земляные работы;

Ручным либо механизированным методом выполняется рытье траншеи под фундамент. Поскольку глубина траншеи достаточно большая, рытье может сопровождаться осыпанием ее стенок.


Рис.:  Схема укрепления стенок траншеи

Совет эксперта! Чтобы избежать осыпания грунта стенки траншеи укрепляются щитами из фанеры либо ДВП, которые устанавливаются с помощью горизонтальных распорок.

Для создания уплотняющей подушки используется песок и мелкофракционный гравий либо щебень. Толщина слоев одинаковая, как правило, она составляет 10-15 сантиметров. Песок идет первым слоем, после засыпки он поливается водой и тщательно утрамбовывается.

Опалубка под заливку бетоном выполняется из струганных досок толщиною 2-3 сантиметров. Доски соединяются посредством вертикальных планок и скрепляются гвоздями либо саморезами.

Важно! Высота опалубки должна быть больше глубины траншеи, поскольку фундаментная лента также будет формировать цоколь дома.

Рис.:  Схема опалубки для ленточного фундамента

После монтажа опалубка изнутри застилается гидроизоляционным материалом, который нужен для предотвращения вытекания бетона в щели между досками.

Для армирования ленточного фундамента используется двухконтурный армокаркас, состоящий из вертикальных прутьев и горизонтальных перемычек.

Совет эксперта! Толщина стержней арматуры для вертикального контура должна составлять 12-14 мм, для вертикальных соединительных элементов может использоваться гладкая арматура диаметром 8-10 мм.

Рис.:  Схема армокаркаса для ленточного фундамента

Соединяется армокаркас с помощью вязальной проволоки либо сварки. Более предпочтительным является первый вариант, поскольку при сварном соединении конструкция теряет эластичность и бетонная лента хуже сопротивляется изгибающим нагрузкам.

  • Бетонирование;

Заливка ленточного фундамента выполняется одномоментно либо послойно (при условии, что новая порция бетона будет выливаться до схватывания предыдущего слоя). Для заливки используется тяжелый бетон из цемента М300-М400.

Рис.:  Бетонирование ленточного фундамента глубокого заложения

Обязательным является уплотнение бетона с помощью виброуплотнителей либо штыковки арматурными прутьями.

Совет эксперта! Если строительство ведется в теплое время года, созревающий бетон необходимо укрыть клеенкой и регулярно увлажнять, поскольку при пересыхании бетона поверхность фундаментной ленты может покрыться микротрещинами.

Устойчивость фундамента к морозам

Известно, хорошим показателем для фундаментов глубокой закладки, является устойчивость к морозному пучению. Так называют процесс давления грунтовых вод на материал фундамента. Замерший грунт уже при нулевой температуре начинает расширяться и воздействовать на стенки фундамента, создавая в них трещины.

Рис.:  Устойчивость фундамента к морозам

При повторном цикле оттаивания и замерзания, вода попадает через них в фундаментные блоки, вызывая так называемое морозное пучение фундамента. Подобные процессы исключены в фундаментах с глубоким уровнем закладки, поскольку они рассчитываются на уровень находящийся ниже отметки промерзания грунта.

Использование фундамента глубокого заложения для малых строений

Так сложилось, фундаменты глубокой закладки практически не используются при строительстве малоэтажных домов и строений из облегченных материалов. В них существует риск образования строительного брака по причине недостаточной усадочной твердости грунта. Конструкции зданий такого типа имеют небольшой вес. Поэтому, для возведения столь популярных сегодня деревянных коттеджей, неразумно применять технологию глубокой закладки фундамента.

Рис.:  Малоэтажные строения с фундаментом глубокого заложения

В целях рационального использования строительных материалов, прибегают к методу выкладке фундамента по песчаному основанию. Для обустройства последнего прибегают к многослойному покрытию, где каждый из них подвергается смачиванию водой. При таком подходе фундамент способен иметь повышенную прочность.

Услуги компании «Богатырь»

Наша основная деятельность это забивка свай для строительства фундамента, мы готовы провести работы по их погружению, оставьте нам заявку.

Углубленный ленточный фундамент: армирование своими руками

Углубленный фундамент лентой своими рукамиУглубленный фундамент лентой своими руками – армирование

Ленточный фундамент является самым распространенным типом основания из-за относительно несложного процесса заложения и прочностных характеристик. Заглубленный ленточный фундамент используют только при острой необходимости: на пучинистых грунтах, и если вес окончательной постройки будет велик.

Такой фундамент выполняется в виде ленты с внутренним армированием – естественного продолжения всех капитальных стен строения. Укладывают его по всей длине стен ниже отметки промерзания грунта. В идеале заложение должно быть ниже этой отметки на 30-40 см.

Есть две разновидности подобного основания: монолитный тип, который заливается непосредственно на участке строительства и становится однородным каменным основанием; сборный тип, лента такого фундамента делается из отдельных блоков, выпускаемых на специализированных предприятиях.

Основные характеристики

Эскиз конструкции с размерамиЭскиз конструкции заглубленного фундамента с размерами

Ленточные основания имеют веские причины к существованию и применению. Они довольно популярны из-за многих положительных характеристик:

  1. Прочность. Ее большой запас делает фундамент идеальным основанием для постройки тяжелых конструкций в несколько этажей, выполненных из особо тяжелых материалов.
  2. Устойчивость к возникновению деформаций.
  3. Легкость в заложении. Фундаменты подобного типа считаются практически самыми простыми в исполнении.
  4. Возможность заложения на их основе самых разных типов зданий.
  5. Давно изученная технология создания и эксплуатации.

Такие фундаменты целесообразно применять только в особых случаях, когда другое конструктивное решение невозможно. На него уходит много материалов, среди которых бетон, песок и элементы армирования, и труда. Иногда больше пятой части всех работ по строительству связано именно с заложением подобного основания.

Стоимость фундамента достаточно велика, так как для работы нужно много помощников, потому что сделать его своими руками сложно.

Без помощи процесс строительства заглубленного основания будет длиться долгие месяцы.

Правильно и целесообразно будет применять заглубленный ленточный фундамент в следующих условиях:

  • строительство на скальных породах, пучинистых и стабильных крупнообломочных грунтах;
  • возведение здания в несколько этажей;
  • большой предполагаемый вес будущей постройки из тяжелых материалов;
  • желание иметь подвал, цокольный этаж и погреб.

Такие требования к грунтам исходят из необходимости хорошей опоры для фундамента, не каждый вид почвенной массы выдержит подобную нагрузку, в частности, это касается песков. Ленточный фундамент может выдерживать большие нагрузки, и если возводимое здание не предполагает большого давления на основу, то разумнее будет сэкономить средства, а не организовывать ненужный большой запас прочности.

Но если в строении предполагается цокольный этаж и подвал, то такой фундамент будет хорошим решением, потому что лента будет служить этим помещениям стенами, и на их возведении можно сэкономить. Легко будет своими руками устроить погреб ниже подвального помещения.

Требования к углублению

Чтобы срок эксплуатации основания не закончился раньше положенного, и не возникали проблемы с прочностью и образованием трещин, траншею делают ниже уровня промерзания грунта. Но как определить, какая точно высота нужна для ленты? Все глубины промерзания для регионов страны давно определены и внесены в требования СНиП. Именно оттуда и нужно брать информацию.

В среднем по России этот показатель будет составлять 1,5 метра. Для южных регионов – от 1 м, для более сурового климата около 2 метров. Поэтому средняя высота ленты варьируется от 1,2 до 2,2 метра, в зависимости также и от наличия подвала.

Этапы укладки заглубленного основания

Схематическое изображение с арматурной обвязкойСхематическое изображение с арматурной обвязкой

Ленточный фундамент, особенно углубленный, требует порядка в укладке, от которого нежелательно отступать. Только при точном соблюдении всех этапов можно получить основание, не подверженное растрескиванию, пучению и нехватки прочности.

Основные этапы укладки складываются из таких действий:

  1. Первым этапом будет создание проекта. Ленты фундамента располагаются под каждой капитальной стеной, необходим точный расчет расстояния между ними, веса и несущей способности. Если нет уверенности в собственных силах или нет необходимых знаний, то проще будет доверить эту работу знающему специалисту.
  2. Когда все площади и размеры высчитаны, нужно провести разметку территории. В обычных случаях ее можно сделать своими руками с помощью колышков и веревок, но если грунт неровный или на территории разметки есть уклон, то нужно привлечь к работе геодезиста, который разметит площадку с помощью теодолита.
  3. Далее выкапывают траншеи. Можно воспользоваться экскаватором с небольшим ковшом или лопатами и руками помощников.
  4. Укладывается подушка из песка и гравия и плотно утрамбовывается. Желательно пролить ее жидким цементным раствором для повышения прочности и оставить на 7 суток.
  5. Насыпается слой «тощего» бетона. Так называют бетон с большим количеством примесей. Время ожидания до момента, когда он наберет 50% прочности, составит также 7 дней;
  6. Проводят армирование. Арматуру вяжут сплошным каркасом с помощью проволоки диаметром 10-14 мм. Необходимо соблюсти в каркасе и вертикальное и горизонтальное армирование с шагом 30-50 см. Армирование иногда не проводят на стабильных грунтах, но в редких случаях.
  7. Устанавливают опалубку из прочных досок, чтобы влага из раствора не просачивалась в грунт, и не ослабляла прочность конструкции. Иногда можно использовать плотную полиэтиленовую пленку.
  8. Готовится бетонный раствор из цемента, песка и гравия в расчете 1:3:5 соответственно. Цемент берут марки М300 или М400. Примесей глины или земли в песке и гравии быть не должно.
  9. Далее заливают готовую смесь в опалубку. Проводить процедуру нужно за один раз, иначе можно получить стыки, которые заберут у фундамента часть прочности.
  10. Залитый бетон трамбуют вибратором или штыковкой – прокалыванием бетона в разных частях, чтобы убрать из него воздух.
  11. Последним этапом бетон выравнивают и сушат. Просыхает он неделю, затем на нем делают ростверк или укладывают несколько рядов кирпичей. В конечном итоге бетон «созреет» через 4-6 недель.

Подобный фундамент, особенно армированный, будет прочной основой для любого строения, если его правильно уложить. Однако затраты материалов и труда не всегда оправдываются. Прежде чем уложить такое основание, нужно точно убедиться, что более легких конструктивных решений нет. Если это так, то можно приступать к работе.

Как обустроить заглубленный фундамент: этапы работы

К строительству любого сооружения нужно подходить со всей ответственностью, и поэтому стоит обустроить заглубленный фундамент. Основание для дома- это конструктивная необходимость, которая при грамотном исполнении поможет строению прослужить много лет на любых почвах.

заглубленный фундамент заглубленный фундамент Схема устройства заглубленного фундамента

Чем грозит несоблюдение технологий в обустройстве этого необходимого элемента любой серьезной застройки – перекосами, деформациями как вертикальными, так и в горизонте, перерасходом материала, трещины и усадку. Есть несколько типов заглубленных фундаментов, отличающихся особенностями конструкции.

Вернуться к оглавлению

Содержание материала

Фундамент заглубленный ленточный

Это основание в виде ленты, которую углубляют в почву, и обустраивают в случаях, если предполагается сделать в строении цокольный этаж. Сам заглубленный ленточный фундамент в этом случае служит не только опорой для строения, а еще и стенами для цоколя, в котором предполагается обустроить подвал или жилое помещение. Есть и еще одна положительная сторона у заглубленной ленты основания – возможность построить здание практически на любых типах почв, даже с очень сложными рельефами.

ленточный заглубленный фундамент ленточный заглубленный фундамент Различные варианты устройства ленточного заглубленного фундамента

Положительные стороны использования фундамента данного вида очевидны. Поэтому стоит подробно рассмотреть поэтапный процесс сооружения ленточного заглубленного фундамента.

Обустройство основания в виде ленты

Нет ничего сверхсложного в обустройстве основания данного типа – это лента в земле, которая может состоять из блоков или из цельного железобетона. Стоит лента на специальной песчаной подушке, находящейся на дне траншеи.

Если мы захотим рассмотреть этот вид основания в разрезе, то можно наблюдать: на подушке в 10-15 сантиметров лежит блок из бетона с армировкой из арматуры находящийся в блоке поперек.

Этот монолит находится по всему периметру строения, в некоторых случаях, когда удельный вес здания слишком большой, то заливается монолитная плита, которая соединяет две противоположные стены – поперечная лента.

устройство ленточного фундаментаустройство ленточного фундаментаСхема устройства фундамента в виде ленты

Определение глубины ленточного залегания

Ленточные основания с большим залеганием фундаментной подошвы заливаются на грунтах, которые могут выдержать такой серьезный по своему весу монолит, это:

  • скала;
  • глина;
  • суглинок;
  • почва, в которой есть каменистые обломки.

Стоит сказать, что на заглубление фундаментной ленты, основное влияние оказывает уровень промерзания земли в данной местности, вес строения, который зависит от материала для возведения. По этой причине, если строится деревянный дом, то фундаментная лента не залегает глубже чем на метр двадцать, если строение бетонное или кирпичный дом, то глубина закладки метр восемьдесят. Отсюда можно сделать вывод, что фундаментное залегание колеблется в пределах 1,2-2 метра.

Вернуться к оглавлению

Типы фундаментных лент и материал изготовления

Есть два вида ленточных оснований:

Привозят их на площадку и при помощи крановых установок в несколько полос устанавливают в траншею, нижняя полоса блоков имеют форму трапеции. Кроме этого, есть несколько видов материала:

  • бутобетон – это бетонные ленты с заполнителем, который состоит из крупных обломков кирпича, валунов или крупного речного гравия, выступающих в качестве армировки;
  • железобетон — это бетон марки В150-В300, армировкой в данной ситуации является железная арматура. Эти два вида оснований считаются самыми востребованными, так как могут выдерживать самые тяжелые здания на любых почвах. Бетон самый востребованный в строительстве материал, так как стоит недорого и при этом обладает великолепными качественными характеристиками; состав бетона состав бетона
  • кирпич – материал применяется в том случае, если монолитно-опалубочные работы невозможно провести в конкретных условиях. Применить можно только в том случае если здание не выше пяти этажей, при легком строительном материале.
Вернуться к оглавлению

Как обустроить заглубленный ленточный фундамент самостоятельно

Есть несколько этапов, которые обязательно нужно выполнить, чтобы сделать качественное ленточное основание своими руками:

Подготовка

Этот этап предусматривает:

  • очистку территории;
  • завоз материалов;
  • нанесение разметки на участке в соответствии с размерами строения, при этом на ровном участке можно воспользоваться только колышками и шнуровкой, а вот на неровном придется применить гидроуровень и рейки.

Обустройство траншеи

Обустройство опалубки

Армирование

  • взять параллельные прутья арматуры;
  • собрать их в каркас при помощи поперечных прутков путем обвязки проволокой;
  • установить готовый каркас в траншею с опалубкой.

Арматура, установленная таким образом, чтобы при заливке ее бетоном, получился железобетонный ленточный фундамент, который будет служить долго.
армирование фундамента

армирование фундамента

Заливка

Производится постепенно, так как его нужно будет хорошо утрамбовывать, для удаления воздушных пустот, которые могут ослабить конструкцию.

Гидроизоляция

После того как бетон схватится можно убрать опалубку произойдет это примерно в течение 14 дней, можно начать гидроизоляцию. Для этого рубероид нарезают на ленты и накрывают этими пластами всю бетонную конструкцию, затем обмазывают ее жидким битумом.

гидроизоляция фундаментагидроизоляция фундаментаСхема гидроизоляции фундамента

Ленточный глубоко заглубленный фундамент готов.

Вернуться к оглавлению

Столбчатый заглубленный фундамент

Это столб, который погружается в почву на нужную высоту, или бетон, залитый в выкопанную ямку, образуя при этом тот же столб. Они могут быть соединены между собой балками или железобетонной лентой. Столбчатые фундаменты применяют при постройке сооружений, которые не имеют большого удельного веса, например, каркасные дома. В качестве материала для этого вида фундамента применяют:

Заглубленный столбчатый фундамент имеет один положительный момент – цена этой конструкции будет дешевле на 40%, так как материала будет истрачено меньше. Отрицательными сторонами являются:

  • конструкция не настолько прочная, и долговечна;
  • невозможность обустроить цоколь;
  • между столбами нужно возводить стены.

Видео о заливке столбчатого заглубленного фундамента.

Вернуться к оглавлению

Как обустроить столбчатый фундамент самостоятельно

Самым распространенным в строительстве является железобетонный монолитный столбчатый фундамент, рассмотрим, как воссоздать эту конструкцию собственными руками.

  1. Подготовка. В первую очередь нужно очистить строительную площадку. Снимается дерн, примерно на два метра больше во все стороны от предполагаемого расположения будущего строения. Снять нужно примерно 30 сантиметров.
    Как только очистка строительной площадки окончена, можно начинать планировку горизонта, его нужно сделать максимально ровным. Для этого используется уровень, установленный на длинную доску в 2,5 метра. После этого можно завезти материал на стройплощадку.
  2. Планировка участка. Планировка заключается в том, чтобы перенести на участок план дома с использованием колышков.разметка участка разметка участка Разметка участка под фундамент

    Нужно точно определить длину несущих конструкций (стен) – не должно быть перекосов. Затем выставляются углы – они должны быть 90 градусов. Для этого по диагоналям нужно натянуть веревки, длина которых должна быть одинаковая. Устанавливаются деревянные рейки на месте установки столбов основания, они должны находиться под каждым перекрытием.

  3. Рытье ям под столбчатый фундамент. Для этого вида фундамента нужно выкопать достаточное количество квадратных ям, расположенных по осям.
    Важно! Если ямы будут более одного метра, то нужно обустроить откосы, чтобы предупредить осыпание грунта. Сооружаются щиты из бросовой доски, устанавливаются в яму по всем сторонам, закрепляются распорками. Яма копается на 30 сантиметров больше планируемого заглубления фундаментных столбов. Ширина ямы должна быть на 40 сантиметров больше столба с каждой стороны.ямы под столбы ямы под столбы Подготовленные ямы под столбы фундамента

    Сами же фундаментные столбы по ширине равняются материалу, из которого будет возводиться здание. На дне каждой ямы обустроить песчаную или гравийную подушку, она убережет будущий фундамент от зимнего пучения. Каждую подушку нужно хорошо увлажнить и утрамбовать. Далее устанавливается гидроизоляция, для предотвращения ухода воды из бетона при заливке. Для этого можно использовать рубероид или полиэтилен в 20 микрон в два сложения.

  4. Обустройство опалубки. Для опалубки используются строганые доски толщиной в 40 мм с влажностью не менее 25%. Так же можно применить фанеру, или плиты ОСБ, которые покрываются водоотталкивающей пропиткой. В некоторых случаях применяют и железные конструкции, но они сильнее сцепляются с бетоном, поэтому их применение не желательно.опалубка под столбыопалубка под столбыОпалубка под столбы фундамента

    Устанавливают опалубку строго перпендикулярно относительно подошве фундамента, это можно проверить отвесом. Некоторые строители не устанавливают опалубку, но это возможно, только если почва сухая и не имеет склонности к осыпанию. Но в данном случае нужно сделать гидроизоляцию стенок ямы, чтобы предотвратить уход воды из бетона. Можно применить и асбестовую трубу с сечением 100 мм, в этом случае бетон будет залит прямо в трубу, которая и останется в земле вместе с фундаментным столбом.
    Важно! Если опалубка делается из дерева, то перед заливкой бетона их обильно смачивают.

  5. Установка армирования. Армирование столбов лучше проводить арматурой с сечением 12 мм с обустройством хомутов на расстоянии 25-30 сантиметров. Для хомутов можно использовать проволоку с сечением 6 мм. армирование столбов фундаментаармирование столбов фундамента Установить столбы из арматуры в яму строго вертикально. Арматура должна быть такой длины, чтобы она выходила из фундамента на 10-15 сантиметров. Это нужно для того, чтобы можно было приварить армирование для монолитного ростверка.
  6. Заливка бетона. Этот процесс производят так же как при заливке ленточного фундамента, слоями с обязательной утрамбовкой, ручным вибратором.
  7. Обустройство ростверка. Для его обустройства используют железобетонную рандбалку, сборную или монолитную.
    Как только фундамент готов, нужно проверить горизонт сейсмопояса, если есть отклонения, его удаляют при помощи раствора. Как только поверхность выровнена, нужно обустроить слой гидроизоляции, как в ленточном виде основания.
Вернуться к оглавлению

Заглубленный свайный фундамент

Этот вид основания применяют отдельные сваи или группы свай, которые соединяются между собой балкой или плитой – ростверком. Свайный заглубленный фундамент обустраивают, если другие виды фундаментов невозможно обустроить из-за неустойчивости грунта на глубоком залегании, например:

  • мокрые пески;
  • зыбучие пески;
  • грунт, склонный к сильной просадке.

Свайный фундамент с заглубленным ростверком обустраивают не только в многоэтажном строительстве, где здания имеют большой удельный вес, но и в частном строительстве. При этом для свай в этом случае могут использовать железобетонные сваи небольшой длины, или деревянные. Сваи различаются по типу:

Винтовая свая на конце имеет резьбу, и их с успехом применяют не только в строительстве зданий, но и для мостовых опор, мачтовых и башенных фундаментов, а так же для опор линий электропередач. Заложить этот вид свай можно на любую глубину и в разные грунты.

Этот фундамент нельзя назвать дешевым, так как для его обустройства нужно привлекать специальную технику не только для установки, но и для транспортировки. Положительным является то, что при обустройстве не нужны земляные работы, и большой объем материала. Кроме этого, не нужно армировать, что сокращает трудозатраты.

винтовые сваи винтовые сваи Принцип работы винтовой сваи

Даже под самое большое строение можно вкрутить сваи в один день, что сокращает срок строительства к минимуму. Не нужно ждать просыхания бетона.

Вернуться к оглавлению

Обустройство свайного основания

В данном случае самым трудоемким процессом будет доставить на участок нужное количество свай, пригнать специальный бур и разметить участок. Не нужны никакие подготовительные земельные работы, по выравниванию горизонта площадки. Перед установкой свайного фундамента нужно разметить участок, план этой работы был описан ранее и ничем не отличается. Сваи устанавливаются по углам здания и по стенам через полтора метра, если это будет легкий дачный домик. При более тяжелой конструкции нужно уменьшить расстояние до полуметра.

свайный фундаментсвайный фундаментГотовый смонтированный свайный фундамент

Как только все сваи установлены на них, укладывается длинная доска и проверяется уровень установки.

Технология ТИСЭ

Эти фундаменты считаются многоцелевыми, для его возведения нет никаких ограничений по грунту. С его содействием, получается, построить любое строение на всех основах, кроме скаловых основ. Фундамент ТИСЭ создает нулевой уровень на самых сложных, склонных к пучению почвах,

Фундамент ТИСЭ великолепно подходит для возведения сооружений, который будет находиться близко к автострадам или к железным дорогам.

Он не биться сильных пульсаций и отлично себя показал в сложных условиях. Стоимость фундамента ТИСЭ в разы меньше, чем обычного.

технология ТИСЭтехнология ТИСЭСхема устройства технологии ТИСЭ

При его создании практически не нужны работы с землей, и бетона много не нужно для его возведения. Технология ТИСЭ предполагает сборку конструкции основания из готовых блоков. В видео рассказывается о процессе монтажа свайного фундамента своими руками.

Вернуться к оглавлению

В заключении

Обустройство основания под любое строение-это достаточно трудоемкий процесс, но выполнить его своими руками без привлечения специалистов вполне возможно. Главное, не отклонятся от правил по обустройству и строго выполнять технологии. И тогда ваш дом будет построен на века.

Каковы требования к толщине ленточного фундамента?

Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как состояние потери, типы почвы и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины фундамента.

Рис.1: Ленточный фундамент

Требования к толщине ленточного фундамента

Толщина ленточного фундамента, несущего легкие нагрузки

Обычно толщина ленточного фундамента равна выступу от поверхности фундамента или стены, но не менее 150 мм.Эта минимальная толщина предназначена для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте.

Кроме того, чтобы выдерживать продольное усилие, создаваемое путем термического сжатия и расширения и движения влаги фундамента стены. Если тип почвы под фундаментом — глина, то набухание глины может быть большим и оказывать давление на фундамент. Что необходимо наложить минимальный предел на ленточный фундамент.

Толщина ленточного фундамента, выдерживающего большие нагрузки

Если ленточный фундамент выдерживает большие нагрузки, то толщина фундамента определяется его прочностью, чтобы выдерживать сдвиговые и изгибающие моменты, которые могут привести к разрушению выступа фундамента.

Рисунок 2 объясняет разрушение при изгибе и сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение основания ленточного фундамента будет определять его толщину.

Рис.2: Разрушение ленточного фундамента при изгибе и сдвиге

Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. можно применить ступенчатый или наклонный переход заданной толщины от лицевой стороны стены к нижней ширине.

Иногда ленточный фундамент проектируется консервативно, выбирая толщину, которая предотвращает развитие напряжения на нижней стороне ленты. Такая толщина обычно равна удвоенному выступу полосы.

Тем не менее, учитывается 45-градусное распределение нагрузок у основания ленточного фундамента. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.

Толщина глубокого и широкого ленточного фундамента

Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономное использование бетона, учитывая толщину фундамента.Это связано с тем, что можно использовать значительное количество бетона, который не способствует передаче нагрузок от стены на грунт под фундаментом.

Количество бетона, используемого при строительстве фундамента, можно уменьшить, ступенчато увеличивая выступ фундамента. Однако строительство опалубки для ступенчатого строительства будет дорогостоящим и может превысить стоимость дополнительного бетона, используемого, когда ступенчатые выступы не используются.

Что касается наклонных выступов ленточного фундамента, это улучшит экономичность фундамента, если только коэффициент уклона не превышает один вертикальный к трем горизонтальным.

Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, тогда необходима опалубка, которая явно увеличивает стоимость строительства.

В случае сильно нагруженного или широкого ленточного фундамента рекомендуется провести сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое приведет к большей экономии в этом случае, особенно когда глубина фундамента увеличивается для достижения сдутого слоя слабой почвы.

Кроме того, стоимость бетона, используемого в случае неармированного бетона, меньше, чем стоимость бетона, используемого в случае железобетонного ленточного фундамента.Потому что последний должен соответствовать требованиям правил применения, тогда как бетон в соотношении 1: 9 может использоваться для неармированного бетонного фундамента в неагрессивном грунте.

.

Типы фундаментов и их применение в строительстве

Фундаменты делятся на мелкие и глубокие. Обсуждаются типы фундаментов под мелкие и глубокие фундаменты для строительства зданий и их использование.

Желательно знать пригодность каждого типа фундамента перед их выбором в любом строительном проекте.

Типы фундаментов и их использование

В строительстве используются различные типы фундаментов:

  1. Фундамент мелкого заложения
    • Отдельная опора или изолированная опора
    • Комбинированная опора
    • Ленточный фундамент
    • Плот или мат фундамент
  2. Фундамент глубокий
    • Свайный фундамент
    • Валки или кессоны просверленные

Типы фундаментов мелкого заложения

1.Индивидуальные или изолированные стопы

Отдельное или изолированное основание — это наиболее распространенный тип фундамента, используемый при строительстве. Этот фундамент строится для одной колонны и также называется подушечным фундаментом.

Форма индивидуального фундамента — квадрат или прямоугольник, и используется, когда нагрузки от конструкции воспринимаются колоннами. Размер рассчитывается исходя из нагрузки на колонну и допустимой несущей способности грунта.

Прямоугольная изолированная опора выбирается, когда фундамент испытывает моменты из-за эксцентриситета нагрузок или из-за горизонтальных сил.

Например, рассмотрим колонну с вертикальной нагрузкой 200 кН и допустимой несущей способностью 100 кН / м. 2 , тогда требуемая площадь основания будет 200/100 = 2 м 2 . Так, для квадратного фундамента длина и ширина фундамента будут 1,414 м х 1,414 м.

2. Комбинированная опора

Комбинированная опора создается, когда две или более колонны расположены достаточно близко, а их изолированные опоры перекрывают друг друга. Это комбинация изолированных опор, но их конструкция отличается.

Форма основания представляет собой прямоугольник и используется, когда нагрузки от конструкции воспринимаются колоннами.

3. Раздвижные или ленточные и стеновые опоры

К основанию относятся те, у которых основание шире, чем у типичного фундамента несущей стены. Более широкое основание этого типа фундамента распределяет вес строительной конструкции на большую площадь и обеспечивает лучшую устойчивость.

Подножки

Раздвижные опоры и опоры стен используются для отдельных колонн, стен и опор мостов, где несущий слой грунта находится в пределах 3 м (10 футов) от поверхности земли.Несущая способность грунта должна быть достаточной, чтобы выдержать вес конструкции над базовой площадью конструкции.

Их не следует использовать на почвах, где есть вероятность попадания грунтовых вод над несущим слоем почвы, что может привести к размыву или разжижению.

4. Фундаменты на плотах или циновках

Плотные или матовые фундаменты — это типы фундаментов, которые распространяются по всей площади здания и выдерживают большие структурные нагрузки от колонн и стен.

Плот или мат фундамент

Матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Это используется для предотвращения неравномерного оседания отдельных опор, поэтому они спроектированы как единое покрытие (или комбинированное основание) всех несущих элементов конструкции.

Подходит для обширных грунтов, несущая способность которых меньше подходит для раздвижных опор и стеновых опор. Плотный фундамент экономичен, когда половина площади сооружения покрывается индивидуальными опорами и предусмотрены стенные опоры.

Эти фонды не должны использоваться, где уровень грунтовых вод находится выше опорной поверхности почвы. Использование фундамента в таких условиях может привести к размыву и разжижению.

Типы глубокого фундамента

5. Фундамент свайный

Свайный фундамент — это тип глубокого фундамента, который используется для передачи тяжелых нагрузок от конструкции на пласты твердой породы, находящиеся намного глубже уровня земли.

Свайный фундамент

Свайные фундаменты используются для передачи тяжелых нагрузок от конструкций через колонны на твердые слои почвы, которые находятся намного ниже уровня земли, где нельзя использовать мелкие фундаменты, такие как раздвижные опоры и маты.Это также используется для предотвращения подъема конструкции из-за боковых нагрузок, таких как землетрясение и сила ветра.

Подробнее о Deep Foundations

Свайные фундаменты обычно используются для почв, где грунтовые условия у поверхности земли не подходят для тяжелых нагрузок. Глубина пластов твердых пород может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент выдерживает нагрузки от конструкции за счет поверхностного трения и концевой опоры.Использование свайных фундаментов также предотвращает неравномерную осадку фундаментов.

Подробнее о свайном фундаменте

6. Просверленные стволы или кессонный фундамент

Просверленные стволы, также называемые кессонами, представляют собой тип глубокого фундамента и действуют аналогично свайным фундаментам, рассмотренным выше, но представляют собой монолитные фундаменты высокой мощности. Он выдерживает нагрузки от конструкции за счет сопротивления вала, сопротивления пальцев ног и / или комбинации обоих этих факторов.Строительство просверленных валов или кессонов выполняется с помощью шнека.

Рис. Просверленные валы или фундамент кессона (Источник: Hayward Baker)

Просверленные валы могут воспринимать нагрузки на колонны, превышающие свайные основания. Он используется там, где глубина твердых пластов ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

Просверленные валы или кессонный фундамент не подходят при наличии глубоких залежей мягких глин и рыхлых водовмещающих сыпучих грунтов. Он также не подходит для почв, где обрушительные образования трудно стабилизировать, почвы, состоящие из валунов, существуют артезианские водоносные горизонты.

Резюме:

Каковы общие классификации фундаментов?

Фундаменты зданий в целом подразделяются на мелкие и глубокие фундаменты.

Какие бывают типы мелкого фундамента?

Типы фундаментов мелкого заложения: индивидуальные или изолированные, комбинированные, ленточные, плотные или матовые.

Какие бывают типы глубокого фундамента?

Типы фундаментов глубокого заложения — свайный фундамент и бурильные стволы или кессоны.

В чем разница между свайным фундаментом и просверленными валами?

Просверленные валы действуют аналогично свайным фундаментам, но представляют собой монолитные фундаменты высокой прочности. Он может переносить нагрузки на колонны, превышающие свайный фундамент. Он используется там, где глубина твердых пластов ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

В чем разница между изолированным и комбинированным фундаментом?

Комбинированная опора создается, когда две или более колонны расположены достаточно близко, а их изолированные опоры перекрывают друг друга.Это комбинация изолированных опор, но их конструкция отличается.

Когда используется плотный или матовый фундамент?

Плотный или матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Плоты используются для предотвращения дифференциальной осадки отдельных опор, поэтому они спроектированы как комбинированные опоры всех несущих элементов конструкции.

Подробнее: Исследование грунта и типы оснований на основе свойств грунта

.

Компоненты каркаса здания

Основные компоненты здания подструктуры являются фундаментом и цоколем луча. Эти компоненты безопасно переносят нагрузку с надстройки на землю.

Также читайте: Надстройка и основание здания

Дополнительные характеристики фундамента и цокольной балки описаны ниже.

Фонд

Фундамент — это конструкция ниже уровня земли, которая имеет прямой контакт с надстройкой.Этот компонент передает статические нагрузки, временные нагрузки и все другие нагрузки, приходящиеся на него, на подстилающий грунт.

Фундамент сконструирован таким образом, что почва, на которой он лежит, подвергается нагрузке в пределах своей безопасной несущей способности. Любой выход из строя фундамента приводит к разрушению конструкции здания. Следовательно, разная конструкция здания требует разных типов фундаментов, таких как мелкий или глубокий фундамент.

Подробнее: Типы фондов

Профиль грунта сначала изучается инженером-геологом перед окончательной установкой подходящего фундамента для конструкции здания.Ниже приведены некоторые распространенные типы фундаментов, используемых для строительства зданий:

  1. Ленточный фундамент (неглубокий фундамент)
  2. Плотный фундамент (неглубокий фундамент)
  3. Свайный фундамент (глубокий фундамент)

1. Ленточный фундамент

Ленточный фундамент или ленточный фундамент служит опорой для линейных конструкций, таких как стена или близко расположенная колонна, в виде полос. Он используется для грунтов с достаточной несущей способностью и для поддержки легких структурных нагрузок.Размер и положение ленточного фундамента зависят от ширины стены.

Рисунок 1. Ленточный фундамент

Подробнее: Ленточный фундамент

2. Плотный фундамент

Плотный фундамент также называют матовым фундаментом. Он распространяется по всей площади здания, обеспечивая огромную поддержку большим структурным нагрузкам. Плотный фундамент переносит общую нагрузку с площади здания на всю площадь пола. Это явление снижает нагрузку на почву, тем самым снижая вероятность разрушения почвы при сдвиге.

Подробнее: Плотный фундамент

3. Свайный фундамент

Свайный фундамент — это тип глубокого фундамента, который переносит большие нагрузки от надстройки на твердые слои под землей. Свая в свайном фундаменте — это глубокая железобетонная колонна, которая соприкасается с пластами твердых пород далеко под землей.

Подробнее: Свайный фундамент

Балка плинтуса

Цокольная балка — это балка, устанавливаемая на уровне цоколя между стеной и фундаментом.Это железобетонная балка, построенная таким образом, чтобы предотвратить распространение трещин от фундамента до стен.

Цокольная балка помогает равномерно передавать и распределять нагрузку со стен на фундамент. Они являются обязательными для строительных объектов, планируемых в сейсмоопасных районах.

Читайте также: Что такое цокольная балка и ее назначение в здании?

.Траншея

подготовлена ​​для фундамента бетонной прокладки коттеджа с глубоким залом Фото

Похожие изображения

Eep траншея со старыми ржавыми железными водопроводными трубами, подготовленная для демонтажа изношенного ржавого водопровода

Модернизация магистрали водопровода, вскрыта тротуар, вырыта траншея и подготовлены трубы и арматура

Садовник сажает семенной картофель в подготовленную траншею

Предохранительные клапаны нового трубопровода системы централизованного теплоснабжения подготовлены в траншее

траншея с щебнем и опалубкой, подготовленная к заливке

т.

Траншея с валком и опалубкой, подготовленная под заливку фундамента, рубероид

Новый трубопровод пропилена DN 350 и DN 500 подготовлен для прокладки в траншее и для перекачки нефти и газа для НПЗ

Экскаватор-экскаватор в поле

Реконструкция газопровода.

Экскаваторы импортного производства в дальневосточном порту приморского города Владивосток подготовлены к прохождению таможенных процедур и

Подготавливается земельный участок прямоугольной формы под строительство многоэтажного дома

Подготовка урожая на сельскохозяйственных угодьях

Женщины сажают дыню на ферме

Рядом с российским экипажем Т-60 подготовили машину к вылету

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
