Глубинный или поверхностный дренаж: Поверхностный и глубинный линейный дренаж участка

Содержание

Осушение участка: поверхностный или глубинный дренаж?

После приобретения участка у владельцев начинается невероятно активная жизнь: корчевание старых деревьев, выравнивание площадей, организация подъездных путей. А тем, кому место для строительства досталось в низинке, предстоит обустройство дренажной системы. В этой статье речь пойдет о дренажных системах.



Ливневка или дренаж?

В зависимости от уровня грунтовых вод (УГВ) потребуется или простой поверхностный, или более сложный и материалоемкий глубинный дренаж.

Поверхностный дренаж позволяет собрать и отвести дождевую или талую воду только с поверхности участка. Если УГВ не высок, то вполне можно обойтись устройством ливневой канализации. Ливневка обеспечит отвод воды с крыши дома. С водосточной системы кровли вода попадает в дождеприемники, с дорожек и тротуаров – в специальные лотки. По системе труб, залегающих у поверхности земли, вода уходит в ливневую канализацию или канаву за пределами участка.

Однако при высоком УГВ поверхностный дренаж не спасет фундамент дома от проседания, садовые растения от гниения, а дорожки – от разрушения. Понизить уровень грунтовых вод он не поможет. Поэтому специалисты советуют разрабатывать его в комплексе с глубинным дренажом.

Монтаж линевки
Ливневая канализация
Водоотводная канава

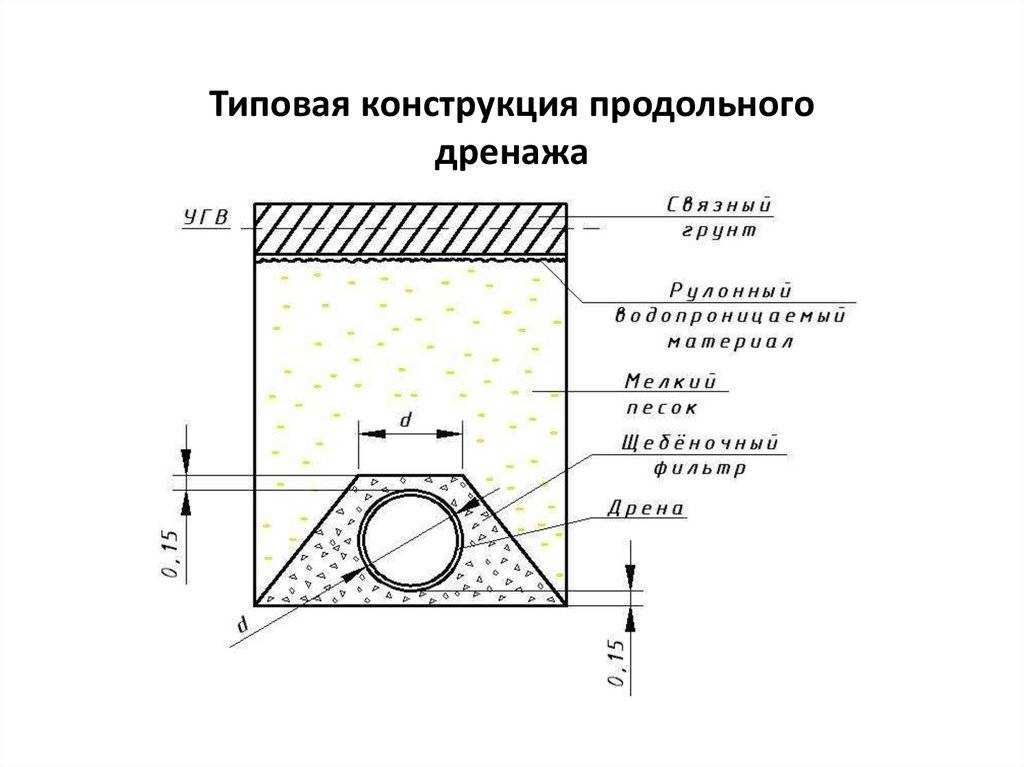

Глубинный дренаж представляет собой систему подземных каналов, предназначенных для сбора и отвода воды из излишне влажного грунта. При его устройстве предстоит выкопать траншеи необходимой глубины с уклоном в сторону, куда планируется отводить воду, уложить в них дренажную трубу в слое гравия и установить ревизионные и накопительные колодцы.

Дренажная труба или дрена имеет отверстия диаметром 1,5-5мм по всей окружности. Через них в трубу и поступает грунтовая вода. Дрены производят как с фильтрующей оболочкой, так и без нее. Последние перед закладкой в траншею обматываются геотекстилем вручную.

На пустых участках дренажную систему необходимо проектировать после сделанного ландшафтного проекта и дендроплана с планом посадки растений. Это делается для того, чтобы можно было потом выкопать пруд или посадить деревья в наиболее функциональных частях территории, а не подстраиваться под уже проложенную на участке дренажную систему. Правильнее всего будет пригласить специалистов, которые решат вашу проблему комплексно.

При проектировании дренажа учитывается:

1. Наличие и глубина пролегания грунтовых вод
2. Рельеф местности
3. Состав почвы
4. Прогнозируемое количество осадков
5. Наличие водоемов

Состав проекта дренажной системы:

1. Общая схема дренажа
2. Разбивочный чертеж
3. Пояснительная записка
4. Профиль дрены
5. Расчет уклонов и таблица расчета уклонов
6. Полный перечень материалов для дренажа и работ

История одного участка

Нерукотворный пруд
Грунт не впитывает талые воды
Участок в низине

Земляные работы
Дренажная траншея
Дренажная труба

Траншеи засыпали крупным гравием
Осталось посадить газон
Теперь вместо грязных луж — сухой ручей

Как отвести воду от фундамента?

Если требуется осушить грунт только возле фундамента, устраивают пристенный дренаж.

Специалисты советуют его делать одновременно с фундаментными работами. Применяется там, где тяжелые почвы (глина, суглинок). Пристенный дренаж рекомендуют для домов с цокольным этажом или подвалом.

Схемы пристенного и траншейного дренажа
Пристенный дренаж
Траншейный дренаж

Порядок работ

Если фундаментные работы еще только предстоят, следует пригласить на участок геолога – за $250 он и о составе грунта расскажет, и уровень грунтовых вод определит. Если УГВ 2-1,5 м – делайте дренаж.
Вот одна из проверенных на практике технологий монтажа дренажной системы:

• Траншея для труб прилегает к основанию фундамента. Такой дренаж будет отводить не только грунтовые, но и поверхностные воды.
• На дно траншеи застилается геотекстиль с запасом.
• Засыпается и трамбуется крупный песок слоем 100 мм.
• Потом слой гранитного щебня − 100мм. Соблюдая угол уклона, его тщательно трамбуют.
• Далее − дренажные трубы. Для хорошего стока их укладывают с уклоном 5-10 мм на 1 п.м.
• Сверху трубу обсыпают гранитным щебнем или гравием (фракция 20-40 мм).
• Сверху дренаж закрывается краями геотекстиля. Потом засыпают ПГС (песчано-гравийная смесь).
• Чтобы иметь возможность очистки дренажной трубы, на всех ее поворотах устанавливаются ревизионные колодцы диаметром от 315мм. Диаметр колодца позволяет без труда проводить профилактические работы раз в несколько лет. Колодец имеет ребристую поверхность, что обеспечивает отличный контакт с грунтом, и выдерживает большие нагрузки.
• Вода из дренажной системы отводится в накопительный колодец, пруд, канаву.

Что почем?

Ориентировочная цена 1 метра погонного трубы, в зависимости от диаметра и производителя − $1-3. Геотекстиль, в зависимости от плотности и производителя, стоит порядка $1-2 м2.

Земляные работы удобно производить с помощью мини-экскаватора. Стоимость его аренды не высока − $20-25 в час плюс цена доставки на участок.

К любым дренажным работам советуем привлечь геодезиста – он сделает топографическую съемку участка, даст отметки нужных уклонов траншей. Его услуги стоят около $40-50. Заодно он может сделать разметку фундамента, выставить границы участка.

Где сэкономить?

Специалисты советуют заниматься обустройством дренажной системы еще на этапе проектирования дома и планирования участка. Сделать это после того, как дом построен, будет трудно и дорого − придется учитывать расположение подземных коммуникаций, могут возникнуть трудности с использованием строительной техники.

Полезные факты о дренажной системе − в этом видео:

Задать вопрос эксперту

Поверхностный дренаж – функции, виды и схемы прокладки

Чтобы обеспечить водопонижение на загородном участке, необходимо организовать дренаж. Данная система поможет отвести с территории воду и влагу, которая негативно влияет на фундамент и стены построек, а также приводит к заболачиванию почвы. Существует два вида дренажа: глубинный и поверхностный. Первый отвечает за отвод грунтовых вод с понижением их уровня, второй за отвод влаги от природных осадков. Получается так, что поверхностный дренаж – это трубная или канавная система, отводящая влагу с поверхности земли.

Виды поверхностного дренажа

Как уже было сказано, поверхностный дренаж может быть трубным или канавным. Самое простое – это выкопать на территории участка канавы с уклоном в сторону дренажного колодца, забетонировать их, чтобы получились лотки, и засыпать их щебнем. Или оставить в открытом состоянии, уложив поверх металлические решетки. Можно не проводить большой объем бетонных работ, а приобрести уже готовые бетонные или пластиковые лотки и установить их в канавы.

Лоточная дренажная конструкция

Трубная система определяется монтажом дренажных труб, они пластиковые и перфорированные, которые укладываются на небольшую глубину 20-50 см под углом 2-7° в сторону дренажного колодца. Чтобы не произошло быстрое их заиливание, трубопровод закрывается фильтрующими и защитными материалами. В качестве фильтра используется песок и щебень, в качестве защиты геотекстиль. Схема установки поверхностного дренажа следующая.

  • Выкапываются траншеи с уклоном к колодцу.
  • Производится их подсыпка песком с соблюдением угла наклона. Толщина песочного слоя – 15-20 см.
  • Застилается геотекстиль с учетом, чтобы его хватило обернуть трубу.
  • Подсыпается слой щебня толщиною 10-20 см.
  • Укладывается дренажная труба.
  • Производится сверху и боков засыпка щебнем.
  • Края геотекстиля сворачиваются сверху с перехлестом.
  • Сверху засыпается слой песка.
  • Засыпка грунтом, лучше, если он будет перемешан с песком.

Можно уложить в траншеи уже готовые трубы, обернутые геотекстилем. Такие сегодня продаются. С их помощью упрощается монтажный процесс.

Трубная разводка поверхностного дренажа

Схемы дренажной разводки

Расположение дрен по всему участку не может быть хаотичным.

Существуют определенные нормы и схемы, которые учитывают эффективность сбора природных осадков и влаги от таящего снега как можно с большей территории участка. А так как поверхностная дренажная система – это прямолинейные дрены, собранные в один узел, то такую систему называют линейным дренажом.

При этом сама линейная дренажная сеть разбивается на пристенную и лучевую. Все дело в том, что самый большой объем от атмосферных осадков – это участки, прилегающие к стенам построек. То есть те, которые стекают с крыши зданий и сооружений. Поэтому вокруг них сооружаются дрены, имеющие уклон к углу здания, который ближе всех расположен к сборному колодцу. На фото ниже как раз и показан пристенный дренаж.

Пристенная дренажная система

Конечно, все крыши обеспечиваются водосточными системами, которые концентрируют отвод воды с поверхности кровли. Поэтому под вертикальными водоотводами устанавливаются приемники, соединенные с пристенным линейным дренажом.

Что касается лучевого дренажа, то это дрены, которые прокладываются от пристенной системы в сторону дренажного колодца. При этом схема может быть совершенно разной. К примеру, в виде елочки. Это когда основная отводящая канава соединяет пристенный дренаж с колодцем, а к ней со всего участка под углом соединяются дрены, с помощью которых отводится влага с остальной территории. Как показано на рисунке ниже.

Схема «елочка»

Можно осушительные дрены устанавливать не под углом, а перпендикулярно основному проводнику с уклоном в его сторону. Можно укладывать их в виде полуколец в несколько рядов.

Важно! Основа всей схемы – это центральная дрена, которая по ширине должна быть больше осушительных.

Другие виды дренажа

Водопонижение участка – дело серьезное. Весной и осенью уровень грунтовых вод резко повышается, поэтому поверхностный дренаж должен обязательно присутствовать на его территории. И неважно, каким он будет: трубным или лоточным. Главное, чтобы размеры дрен соответствовали объему отводимых осадков.

Но во многих районах есть другие причины, которые приводят к заболачиванию. Это высокий уровень грунтовых вод. И если на соседнем участке поверхностный дренаж не устроен, этот процесс все равно будет иметь место, потому что пласты грунта имеют огромную площадь, и вода с влагой по ним будет равномерно распределяться. Так что участки в таких регионах только дренаж поверхностный не спасет. Придется углубляться в грунт и проводить более сложные мероприятия по водопонижению.

Вертикальный дренаж

К примеру, устанавливать вертикальный дренаж. По сути, это система скважин или колодцев, из которых грунтовые воды откачиваются насосом. Соединяются скважины трубной разводкой, которая сама в свою очередь соединяется с насосной станцией. Если колодцев выкапывается в большом количестве, то приходится устанавливать не один насос.

Очень эффективный вариант водопонижения, но с точки зрения инженерного сооружения является достаточно сложным. К тому же в вертикальном дренаже используются насосы, которые зависят от бесперебойного питания электрическим током. Поэтому его в основном используют при строительстве больших объектов, к примеру, дорогих особняков.

Пластовый дренаж

Важно! Если все вышеперечисленные методы не позволяют снизить уровень воды под грунтом, то применяют самое эффективное средство – пластовый дренаж. Обычно это происходит в том случае, если на территории участка расположен мощный водоносный пласт.

Для этого приходиться выкапывать большой котлован, по площади соизмеримый с площадью будущего строения. Глубина котлована равна глубине пролегания водоносного слоя. После чего на его дно засыпаются гравий или песок, перемешанный со щебнем. По периметру укладываются дренажные трубы, которые соединяются с глубинной дренажной системой. Такая конструкция – это гарантия сухого подвала и фундамента.

Разнообразие систем водопонижения и отвода влаги с территории участка, где построен частный дом, достаточно много. Все они эффективны, но необходимо учитывать: на какой глубине пролегают грунтовые воды, величину осадков, тип почвы. Если все эти показатели учесть, то можно подобрать одну или несколько дренажных систем, гарантирующих долгосрочную эксплуатацию строений и в меру влажную почву.

Системы поверхностного водоотвода | Управление влажными почвами | Молочные продукты | Домашний скот и животные

Поверхностный дренаж очень полезен для отвода избыточной воды с земли в искусственную дренажную систему или естественный водоток контролируемым образом и как можно быстрее. Это должно быть сделано без ущерба для окружающей среды.

Проблемы с влажной почвой на молочных пастбищах обычно возникают из-за избытка поверхностных и подземных вод. Важно понимать, что поверхностные дренажи удаляют только поверхностные воды и в большинстве типов почв практически бесполезны для осушения почвенного профиля.

Тем не менее, поверхностные дренажи являются важным и полезным инструментом для управления влажными почвами, если они используются в правильном месте и по правильным причинам. Типичные области применения поверхностных дрен включают:

  • быстрый отвод больших объемов поверхностных вод с земли
  • перехват воды, стекающей с верхних склонов в нижележащие земли
  • перехват стока воды из других источников (например, соседние владения и разлив плотины
  • в качестве коллекторной системы для подземных дренажных систем (кротовые или плиточные дренажи).

Типы поверхностных дренажных систем

Канавы или открытые дренажи

Канавы или открытые дренажи различаются по размеру и длине и могут быть классифицированы как: дрены (глубиной до 0,3 м), образованные ручным ковшом или «спиннерами», наиболее полезны для удаления скопившейся воды из неглубоких впадин в более крупные стоки или ручьи. Их:

  • обычно не подходят для осушения больших плоских площадей
  • неудобны для кормораздатчиков или пассажирских транспортных средств и оборудования для хранения кормов

Как правило, носят временный характер, поскольку:

  • часто засоряются животными
  • зарастают менее желательными видами
  • разрушаются машинами в сырую погоду

Среднего размера дрены (глубиной от 0,3 до 1 м), прокладываемые экскаваторами или специальными дренажными машинами, обычно имеют V-образную форму с плоским дном и достаточным уклоном (градиент), чтобы вода удалялась быстро, но не приводила к размыванию стенок или дна желоба. Обычно это не проблема, потому что они используются на более плоских участках. Скорость потока воды должна быть низкой на песчаных и супесчаных почвах и может быть более высокой на глинах и суглинках.

Размер открытых стоков зависит от количества удаляемой или перехватываемой воды. Имеются формулы для расчета необходимых параметров конструкции.

Учитывайте уклон и тип почвы

Уклон или откос дренажных берегов должен быть таким, чтобы берега не разрушались при намокании. Каждый тип грунта имеет свой естественный уклон, который не обрушится, а искусственные берега должны быть такими же или даже менее крутыми. Например:

  • глины могут иметь тесто 1:1 (по вертикали: по горизонтали)
  • пылеватые и суглинки от 1:1 до 1:1,5
  • супеси от 1:1,5 до 1:2
  • более рыхлые песчаные почвы должны быть от 1:2 до 1:3 или выше

На рис. 2 показано, что происходит с дренажами с недостаточным углом наклона.

Будьте осторожны при строительстве открытых дренажей в дисперсной почве, так как они очень подвержены эрозии.

Когда строить открытый дренаж

Время строительства открытого дренажа наступает, когда верхний и нижний слои почвы достаточно мягкие, чтобы их можно было копать, но наличие воды не является проблемой. Обычно это поздняя весна, начало лета и осень.

Недостатки открытых дрен

Открытые дрены могут иметь следующие недостатки:

  • Требуют регулярной очистки от наносов и сорняков.
  • Если они не ограждены, они могут быть опасны для животных, машин и людей.
  • Если есть ограждение, уборка затруднена.
  • Ограждение требует дополнительных затрат и обслуживания.
  • Они становятся глубже и шире, если их не обслуживают профессиональные операторы машин.
  • Не подходят для подземного дренажа.
  • Они потеряли почву под ногами.

Покрытые травой водотоки

Покрытые травой водотоки обычно неглубокие, их ширина варьируется от узкой до метровой, но они сконструированы таким образом, что их часто выпасают как часть загона. Иногда они используются для отвода дренажных стоков вниз по склону, чтобы предотвратить эрозию без значительных затрат.

Их крутизна должна быть меньше 1:4. Плотный и непрерывный травяной покров имеет важное значение и должен быть установлен до того, как он будет использоваться для сброса воды. Избегайте выпаса скота на водоеме, пока он влажный или стекает вода, особенно если пастбище плохо обустроено.

Количество удаляемой воды и крутизна склона определяют размер и форму водного пути. Хорошее эмпирическое правило заключается в том, что чем круче спуск, тем шире водный путь. Дно водотока должно быть как можно ближе к горизонтали в поперечном сечении, чтобы вода равномерно растекалась по основанию.

Водный путь нельзя строить на почвах, подверженных эрозии. Вода, стекающая по склонам с глинистой подпочвой, должна избегать насыщения больших площадей этой глины, так как это может привести к оползням. Вода, стекающая по склону, должна проходить как можно быстрее по как можно более узкому каналу, избегая при этом возможности эрозии. Плотные пастбищные дерни в значительной степени способствуют стабилизации почвы.

Бугры и ложбины (подстилки)

Бугры и ложбины (см. рис. 3) – это практика формирования (обычно при обновлении пастбищ) поверхности земли в виде параллельных выпуклых (бугорков) поверхностей, разделенных ложбинами. Горбатая форма относительно быстро сбрасывает лишнюю влагу, в то время как впадины действуют как неглубокие поверхностные стоки.

Бугры и впадины используются на участках или на типах почвы, которые не подходят для дренажа плиткой или кротом. Они также полезны там, где отсутствие подходящих водостоков не позволяет использовать плиточные водостоки, обычно из-за недостаточной глубины или падения.

Система неровностей и ложбин включает боковые поверхностные стоки, которые впадают в стоки разворотной полосы, которые, в свою очередь, через короткие открытые дрены или неглубокие трубы впадают в естественные водотоки или открытые дрены (см. рис. 4).

По возможности не следует выпасать скот на этих участках, пока стоки еще влажные, потому что они могут засориться. Если это все же произойдет, то техническое обслуживание в конце сезона должно обеспечить изменение формы или очистку всех стоков для обеспечения быстрого дренажа.

Размер этого типа дренажа зависит от количества удаляемой или перехватываемой воды. Имеются формулы для расчета необходимых параметров конструкции.

Размер неровностей и впадин

Расстояние между неровностями может варьироваться от 10 до 20 метров, но чем шире горка, тем больше почвы необходимо перемещать, и сток воды может быть значительно медленнее. Горбы шире, чем это, могут вообще не стекать в их центре.

Опыт Gippsland предполагает, что расстояние между ними составляет примерно 15 метров в ширину и примерно от 0,4 до 0,5 метра в глубину. Для стоков, выпускаемых в одном направлении, длина не должна превышать примерно 150 метров, но может быть больше, если выпуск осуществляется в двух направлениях.

Недостатки бугров и впадин

Бугры и впадины затрудняют работу машин, например, заготовку кормов. Горбы могут быть перевыпасаны, а дупла могут стать выпуклыми. Глубина верхнего слоя почвы должна быть достаточной, чтобы можно было образовать бугры и ложбины, не обнажая более бедную и бедную питательными веществами подпочву. В качестве альтернативы потребуется переместить больше почвы, чтобы обеспечить покрытие верхнего слоя почвы в дуплах для повторного посева пастбищ. Если край горки слишком крутой, вытаптывание скотом может привести к перемещению почвы в ложбины и, возможно, в водотоки.

Дамбы или ступенчатые отмели

Это поверхностные каналы, часто образованные на склонах таким образом, что удаленная земля образует откос или дамбу на нижнем склоне канала. При использовании на склонах основная цель градуированных берегов состоит в том, чтобы предотвратить увеличение объемов и скорости поверхностного стока, которые могут вызвать эрозию.

Берега должны повторять контур склона с постепенным снижением, чтобы вода текла постоянно и не скапливалась во впадинах, что делало землю внизу подверженной оползням. Выпуски градуированных берегов могут привести к плотинам для сбора воды для орошения или запасов воды.

Расстояние между берегами будет зависеть от:

  • уклона склона
  • количества собираемой воды
  • мест водостока
  • рельефа склона
  • количества осадков ° до 12 ° оказались приемлемыми в большинстве районов. Каждый берег должен обслуживать общую площадь около 3 га, а длина не должна превышать около 400 метров.

    Канал будет подвержен риску эрозии сразу после строительства, пока не будет установлен травяной покров. Соблюдайте осторожность на склонах, которые могут иметь неглубокий верхний слой почвы по сравнению с дисперсной подпочвой, так как в этих типах почв возможна сильная эрозия.

    Берега дамбы могут использоваться для удержания больших потоков воды в определенных районах и часто используются для контроля паводковых вод вдоль ручьев. Однако в этой ситуации требуется разрешение на использование дамб от местных или региональных органов управления водными ресурсами.

    Лазерное выравнивание (выравнивание)

    Лазерное выравнивание — относительно новая технология, используемая на ирригационных фермах для выравнивания и ускорения стока воды из бухт заливного орошения. Хотя это и не является обычным явлением, лазерное выравнивание можно использовать на «плоских» участках в зонах с большим количеством осадков, чтобы вода быстро стекала и не оставалась во впадинах.

    Закон о воде

    Закон о воде 1989 г. содержит рекомендации по управлению водными путями и болотами. Прежде чем рассмотреть возможность осушения влажного участка, обратитесь в местный орган управления водосбором за консультацией и узнайте, нужно ли вам разрешение.

    Руководство по дренажу штата Иллинойс (онлайн)



    Поверхность Дренаж – это удаление воды, которая скапливается на поверхности земли. Поверхность дренажная система состоит из неглубоких канав и должна включать выравнивание земли или градация земли. Этот тип системы подходит для всех медленно проницаемых грунтов. и для почв с fragipans или глинистыми подпочвами.

    скорость, с которой вода удаляется поверхностным дренажем, зависит от нескольких взаимосвязанные факторы, включая количество осадков, свойства почвы и урожайность узоры. Для большинства пропашных культур система поверхностного дренажа должна удалять избыток влаги. воды в течение 24-48 часов. Более быстрое удаление может быть необходимо для более высоких ценные сельскохозяйственные культуры.

    До проектируя систему поверхностного водоотвода, следует произвести топографическую съемку и разработать контурную карту местности, используя сетку съемки, лазерные методы, фотограмметрические методы или их комбинация. Сохраняйте копии контурные карты, исполнительные планы и профили в качестве записи постоянных улучшения. Эти ресурсы будут бесценны позже, когда рвы должны будут изменить форму или изменить качество канала.



    Компоненты

    А система поверхностного водоотвода состоит из отводящего канала, боковых канав и полевые канавы. Вода подается к выпускному каналу по боковым канавам, которые получают воду из полевых канав или иногда с поверхности поля.

    План минимальное количество полевых канав, расположенных по возможности под прямым углом к боковая канава и междурядья. Крайне важно, чтобы боковые канавы были глубокими. достаточно, чтобы полностью осушить полевые канавы, чтобы можно было пересечь ферму техника. Минимальная глубина боковых канав – 1,0 фута. В точках, где боковые канавы входят в отводной канал, выравнивают небольшие водостоки на неэрозионная марка (рис. 6а). Если выпускное отверстие слишком глубокое или какая-либо другая проблема затрудняет выровняйте водослив, установите желоб, водосброс или трубу (рис. 6б).



    Два распространенными типами полевых канав являются одиночная канава и канава W (также называемая двойная или двойная канавка). Одинарная канава используется там, где можно перемещать отвал. и разбрасывать в пониженных участках поля, не препятствуя стоку в канаву. Двойная или W-канавка (показана на рис. 7) используется там, где земля стекает в канаву с обоих направлений, где земля очень плоская и рядовой дренаж будет входить с каждой стороны, и где вынутый материал не нужен для заполнения впадин.



    поперечное сечение одиночной канавы обычно трапециевидное или V-образное, как показано на рис. Рисунок 8. Его минимальная глубина должна быть 6 дюймов для трапециевидной и 9 дюймов для V секций, каждая из которых имеет минимальную площадь поперечного сечения 5 квадратных футов. Поле канавы обычно не должны быть глубже 1 фута там, где они должны быть часто пересекается сельскохозяйственной техникой. Боковые уклоны должны быть 8 к 1 или более плоскими. для трапециевидного сечения и 10 к 1 для V-образного сечения.

    поперечное сечение системы канавы W аналогично сечению одинарной канавы, за исключением случаев, когда сельскохозяйственная техника не должна пересечь канаву со стороны склоны к полю должны быть 8 к 1, а те, что на венцеобразной части, 4 к 1. Выкопанная земля должна иметь форму короны между двумя канавы. Увенчанная часть должна быть достаточно большой, чтобы вместить добычу. что было удалено. Минимальное расстояние между центрами канав должно быть 30 ноги. Определить пропускную способность канав по кривой В или С на рис. 2. Эта цифра реализована интерактивно в Размер кювета Программа . Минимальный рекомендуемый уровень проектирования составляет 0,1. фут на 100 футов (0,1 процента). Если уклон русла менее 0,05 фута на 100 футов может произойти запруживание и заиление.

    Диверсии может быть включен в дренажную систему, чтобы предотвратить уклон поверхностного стока земли от достижения плоской или депрессивной области. Отводные канавы расположены у основания склона для перехвата и отвода поверхностного стока к выходу. Их боковые откосы варьируются от 2 к 1 до 4 к 1, и они должны оставаться в дерне. К свести к минимуму выход за пределы отвода, спроектировать поперечное сечение канавы, чтобы нести сток от 10-летнего шторма с 24-часовой продолжительностью.





    Узоры

    два основных типа моделей поверхностного дренажа — случайный и параллельный. Каждый включает в себя боковые канавы, которые позволяют воде течь из дренажной системы в подходящая розетка. Выбор модели зависит от типа почвы и топография земли.



    Случайная

    Случайная схема канавы адаптирована для медленного проницаемые почвы, имеющие впадинные участки, которые слишком велики, чтобы их можно было ликвидировать путем сглаживания или выравнивания земли. Полевые канавы соединяют основные понижения и удалить из них лишнюю поверхностную воду. Обычно они достаточно мелкие, чтобы разрешать частое пересечение сельскохозяйственной техникой. Грунт из канав можно использовать чтобы заполнить небольшие провалы в поле.



    Полевые канавы должны проходить через большую часть углубления, как показано на рисунке 9, чтобы обеспечить полный дренаж, и они должны следовать естественному уклону земля в соответствии с Иллинойсом дренажный закон.

    Параллельный

    Схема параллельных канав подходит для более плоских, плохо дренированные почвы с многочисленными неглубокими понижениями (рис. 10). На полях, которые можно обрабатывать вверх и вниз по склону, параллельное поле канавы устанавливаются поперек склона, чтобы разбить поле на более короткие участки длину и сделать его менее подверженным эрозии. Поле должно быть обработано в направление наибольшего уклона. Мертвые борозды нежелательны и необходимый.



    Хотя канавы должны быть параллельны, они не должны быть равноудаленными. Расстояние между ними зависит от допустимой длины рядного дренажа для типа почвы и количества земли и расстояния его необходимо перемещать, чтобы обеспечить полный дренаж рядов. Максимальная длина уклон слива в канаву должен быть 660 футов.



    Успех наземной системы с использованием параллельного картина во многом зависит от правильного расстояния между параллельными канавами и сглаживание или градация между ними. Во время сортировки заполните все депрессии и устранить все барьеры. Материал, извлеченный из канав, также может использоваться в качестве заполнения для установления оценок.





    Формирование поверхность



    Сортировка

    Земля планировка (также называемая прецизионным формированием рельефа) — это изменение формы поверхности землю тракторами и скреперами до плановых отметок. Его цель — обеспечить отличный поверхностный дренаж, хотя степень градации будет зависеть от почва и затраты. Для того, чтобы качественно выполнить планировку земельного участка, необходимо подробное инженерные изыскания и план строительства.

    Кому обеспечить адекватный поверхностный дренаж, устранить все обратные уклоны поверхности, образуют депрессии. Рекомендуемые марки поверхности варьируются от 0,1 до 0,5 процента. и может быть равномерным или переменным. Поперечные уклоны обычно не должны превышать 0,5 процент. Минимальные пределы уклона должны включать строительный допуск, который позволяют устранить все углубления либо в первоначальной конструкции, либо в послестроительный ремонт. Обратные оценки могут быть устранены с относительной легкостью в области с минимальными оценками 0,2 процента. Необычная точность в строительство требуется для устранения обратных уклонов поверхности на полях, которые имеют 0,1 процента и более плоские оценки.



    Земля сортировке мешают мусор и растительность. Этот материал должен быть уничтожен или удалены до начала строительства и находятся под контролем во время выполнения работ сделано. Поля должны быть проточены перед строительством, если есть твердые лотки. Поверхность поля должна быть твердой при съемке, чтобы показания вехи были сняты. на ставках будет отражать истинное возвышение. Не оценивайте поля, если они влажная, потому что работа с влажной почвой ухудшает физическое состояние почвы.



    Сглаживание

    Земля сглаживание устраняет неровности на поверхности земли и должно выполняться после землеустройства и могут быть полезны в других ситуациях. Специальное оборудование, такое как следует использовать наземный рубанок или выравниватель земли. Целью выравнивания земель является улучшить поверхностный дренаж. Операция сглаживания обычно может быть направлена ​​в поле без подробных съемок или планов, хотя съемка сетки может быть необходимо для некоторых критических частей поля.



    А Операция по выравниванию состоит как минимум из трех проходов планировщиком. Сделайте первые два прохода по противоположным диагоналям, как показано на рисунке. 11 и последний проход в сторону культивации. Либо до, либо после окончательной операции по выравниванию земли, долотом поля, чтобы ослабить разрез поверхности и смешивание насыпного материала с подстилающим грунтом. Готовый поверхность не должна иметь мелких углублений, чтобы сток мог стекать беспрепятственный доступ к полю или боковым канавам.

    Техническое обслуживание

    выпускной канал, боковые канавы и полевые канавы должны очищаться по мере необходимости чтобы они функционировали должным образом. Небольшие отложения ила часто значительно снижают пропускной способности поверхностной дренажной системы и привести к частичному или полному выходу из строя этого. После каждого сильного дождя водовыпускной канал и канавы должны быть осмотрены и удалены отложения ила или другие препятствия. Щеточные виды растительность, такая как рогоз, ивы и тополя, представляет угрозу для поверхности канавы, и их следует срезать или опрыскивать один или два раза в год по мере необходимости.

    Уход за профилированными участками имеет решающее значение в течение первого-двух лет после строительства. Урегулирование областей заливки может потребоваться несколько ежегодных операций по выравниванию земли. В некоторых случаях, особенно там, где была сделана глубокая засыпка, может потребоваться вырезать и засыпать опять же, с помощью тракторов и скребков для устранения впадин и обратной поверхности оценки. Предлагается, чтобы после каждой вспашки наземный рубанок управлялся над землей.
