Глубинный дренаж: Глубинный дренаж — описание и устройство

что это такое и как его делают?

Природными особенностями грунтов на большей территории страны является неглубокое залегание пластов с обильными грунтовыми водами. Если не предпринять никаких мер, то избыточная влага будет негативно действовать на фундамент зданий и строений, проникать в помещения, губительно влиять на корневую систему растений приусадебных участков. Глубинный дренаж участка успешно справится с проблемой излишней влажности грунта, предотвратит преждевременные разрушения строений и гибель растений.

Глубинный дренаж: что это такое?

Глубинный дренаж – инженерно-техническая конструкция, понижающая уровень грунтовых вод, отводящая избыточную влагу в специальные сборники. Конструкция состоит из труб, проложенных в земле по особой схеме. В боковые перфорированные трубы (дрены) собирается избыточная влага по периферии. Сеть этих труб соединяется с центральной магистралью, принимающей периферические воды и транспортирующей их в дренажный колодец.

В зависимости от размера площади участка, на котором проложен глубинный дренаж, проектируется один или несколько колодцев. В него подводятся трубы. Колодцы помогают обслуживать всю систему и собирают стекающую воду. Собранную жидкость при помощи насосов извлекают из колодцев и удобным способом убирают за пределы участка.

Чтобы глубинный дренаж успешно функционировал при его проектировании и монтаже, следует учитывать характеристики грунта и соблюдать важные правила:

• Глубину залегания и направление водоносных слоев;
• Природный уклон участка;
• Вокруг труб делать специальную прослойку;
• Колодцы сооружать в самых низких точках участка.

Глубинный дренаж, цена на который доступна, избавит от губительного воздействия грунтовых вод на техническое состояние построек и корневую систему садовых растений. Траншеи, в которые будут укладываться трубы, нужно рыть на глубине водоносных слоев. На дне канавы формируется «подушка» из щебня с песком, на нее укладываются трубы с отверстиями. Сверху насыпается слой песка и щебня. Такая конструкция способствует обильному выделению грунтовой воды из почвы и сбору ее в дренажные трубы через отверстия. Чтобы жидкость самостоятельно собиралась и стекала, трубы размещают с уклоном, а в самой нижней точке сооружают дренажный колодец.

Кто может сделать глубинный дренаж?

На первый взгляд глубинный дренаж вокруг дома можно сделать самостоятельно. Однако, чтобы он был эффективен, следует учесть множество нюансов и выполнить расчеты, что невозможно осуществить, не имея знаний и опыта. Чтобы не потратить деньги впустую, нужно обратиться в специализированную организацию. Опытные работники проведут на участке геодезический анализ, изучат грунт, учтут климатические особенности региона и выполнят проект. Глубинный дренаж может быть необходим по периметру дома и других строений, а иногда из-за избытка влаги прокладывается по всему участку.

Глубинный дренаж участка обязателен на глинистых почвах или при глубине залегания слоев грунтовых вод менее 1,5 метра. Обычно боковые трубы укладываются в виде елочки, однако иногда целесообразно трубы прокладывать вдоль отдельных пластов с грунтовыми водами. Рекомендуется учитывать климатические условия региона и глубину промерзания грунта. Дренажную систему лучше прокладывать ниже уровня промерзания, иначе для эффективного функционирования придется предусмотреть утепление.
Для монтажа глубинного дренажа чаще всего используют трубы из полимерных материалов, они доступны, имеют небольшой вес и удобны в работе.

Глубинный дренаж в Калуге по доступной цене

Глубинный дренаж ‒ это система, предназначенная для снижения уровня грунтовых вод и удаления излишков воды во время выпадания обильных атмосферных осадков и паводков.

Обычно глубинный дренаж состоит из заглубленной центральной «дрены» и нескольких боковых притоков. Вода из данной системы отводится за пределы дачной территории, либо в специальные дренажные колодцы, если на участке нет нужного естественного уклона.

Когда требуется глубинный дренаж?

Система глубинного дренажа актуальна в следующих случаях:

• территория участка избыточно увлажнена
• дачный участок находится в низине
• есть используемый цокольный этаж здания

Даже если на участке плотный грунт, рекомендуется уточнить уровень залегания грунтовых вод и при необходимости проложить глубинный дренаж.

Препятствует попаданию атмосферных осадков и грунтовых вод, а следовательно защищает от затопления цоколь и подвальные помещения.

Эффективно предохраняет инженерное оборудование, а также фундамент сооружения.

Предотвращает гниение корневых систем садовых растений.

Снижает вероятность возникновения грибков и плесени, насекомых на участке.

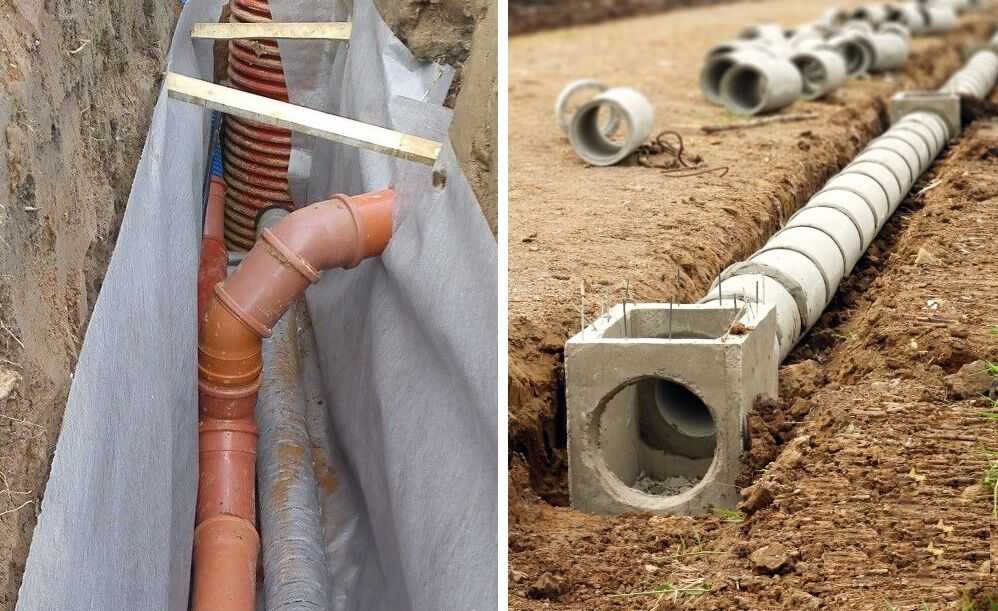

Сооружение глубинного дренажа

• Укладка дренажной системы начинается с копания траншеи с уклоном по направлению к колодцу или в сторону природного водостока.
• На дне траншеи подготавливается специальная подушка из песка или щебня.
• На основание укладываются перфорированные дренажные трубы.
• После укладки трубы засыпаются щебнем или песком. Сверху укладывается слой грунта.

Преимущества глубинного дренажа

Надежность конструкции

Все элементы дренажной системы изготовлены из конструкционных полимеров, способных противостоять деформации при нагрузке грунта.

Герметичность

Стыковочный узел в местах врезки труб – прочная и герметичная конструкция, обеспечивающая надежность и эффективность работы всей системы.

Устойчивость к нагрузкам

Материал и форма обеспечивают высокую стойкость к ударным и статическим нагрузкам, к истиранию и абразивному воздействию со стороны грунта.

Повсеместное применение

Стойкая к воздействию химических соединений система позволяет расширить сферу применения дренажа от бытового назначения до химической промышленности.

Вариативность систем

Существует несколько видов дренажных колодцев, к которым легко монтируются насосы, осуществляющие принудительную откачку воды.

Долговечность

Срок службы дренажных колодцев не менее 50 лет, поскольку полимеры не подвержены коррозии и влиянию аэробных бактерий.

Системы глубинного дренажа в «ДомКомфорт»

Компания «ДомКомфорт» предлагает широкий ассортимент оборудования для организации глубинного дренажа.

Специалисты «ДомКомфорт» помогут Вам с выбором необходимых комплектующих для сооружения глубинного дренажа вокруг дома и подберут доступные товары исходя из пожеланий к их стоимости.

Для удобства клиентов наш интернет-магазин предлагает не только продажу, но и доставку продукции по Москве и России на выгодных условиях. Позвоните нам по контактному номеру, чтобы уточнить цену на глубинный дренаж и получить консультацию специалиста.

Глубокий дренаж (дренаж грунтовых вод) для управления засолением в Западной Австралии

Последнее обновление страницы: пятница, 9 сентября 2022 г. — 11:45

О глубоком дренаже

Для начала, глубокие дренажи, которые пересекают и дренируют грунтовые воды (пресные или соленые ) называются стоками подземных вод. Остальная часть этой страницы посвящена использованию глубоких дренажей для управления засолением и будет относиться только к дренированию грунтовых вод.

Обратите внимание, что термин «глубокий дренаж» не обязательно является точным – дренажи не обязательно должны быть глубокими для отвода грунтовых вод. Если грунтовые воды очень мелкие, то дрены не должны быть очень глубокими. Это одна из причин, по которой мы должны использовать термин «дренаж грунтовых вод» вместо «глубокий дренаж».

Перед планированием работ по отводу грунтовых вод все варианты. Землевладельцы, предлагающие дренировать или откачивать грунтовые воды с целью контроля засоления, должны подать Уведомление о намерении дренажа Уполномоченному по охране почв и земель не менее чем за 90 дней до сброса воды. Это необходимо для того, чтобы дренажи были хорошо спроектированы, а засоление, заболачивание, заиление и другие воздействия на площадке и/или за ее пределами были сведены к минимуму. ( Правила охраны почв и земель 1992 )

Виды ваших соседей вниз по течению важны, и может также потребоваться разрешение на расчистку, если необходимо очистить местную растительность.

Подземные или грунтовые стоки могут быть очень дорогими в установке и обслуживании. Приведенная ниже информация поможет оценить, какие варианты управления водными ресурсами лучше всего подходят для вас и вашей фермы.

Варианты управления водными ресурсами включают:

• управление поверхностными водами
• использование многолетников, которые могут использовать преимущества мелководья (включая солончаки и солончаковые пастбища)
• дренаж подземных вод
• ничего не делать – не рекомендуется.

Мы рекомендуем управлять поверхностными водами до строительства дренажа грунтовых вод, поскольку поверхностные воды могут быть ценным ресурсом. Неконтролируемые поверхностные воды могут привести к заболачиванию, перезарядке грунтовых вод и повреждению стоков грунтовых вод.

Преимущества управления поверхностными водами по сравнению с дренажом подземных вод:

• относительно низкая стоимость строительства
• поверхностные стоки обычно хорошего качества и могут храниться в плотинах ферм или направляться в естественные водотоки
• пополнение запасов подземных вод сокращается
• пиковый расход воды в водотоках снижается, а возможное уменьшение эрозии, затопления и образования наносов
• минимальное техническое обслуживание
• уведомление о намерении осушения не требуется соли в почвенном профиле.

Наверх

Характеристики дренажа подземных вод

Дренаж подземных вод представляет собой канал, который перехватывает и отводит подземные воды. Он может быть «открытым», чтобы обеспечить приток поверхностных вод, или «обвалованным», чтобы исключить поверхностные воды. Дренажи подземных вод с обваловкой обычно предпочтительнее, потому что они уменьшают эрозию, предотвращают попадание поверхностных вод в дренаж, и снижается риск обрушения дренажных слоев.

Назначение дренажа подземных вод

• для сбора и перемещения подземных просачивающихся и грунтовых вод
• для понижения уровня грунтовых вод
•  для снижения уровня заболачивания и поверхностной засоленности

Куда они вставлены?

• Они строятся в нижних частях ландшафта, таких как дно долины и склоны, а также на прибрежной равнине (где уклон менее 0,5%).
• Их лучше всего строить на грунтах с относительно высокой водопроницаемостью.
• Они также могут следовать по линии естественных дренажных линий, но не по фактической дренажной линии, так как большие потоки могут повредить дренаж.

Как они работают?

• При выемке ниже уровня грунтовых вод грунтовые воды просачиваются в канализацию. Уровень грунтовых вод рядом с канализацией упадет. Этот эффект уменьшается по мере удаления от стока. Это эффект просадки.
• Площадь земли, прилегающей к затронутой дренажной системе, и величина понижения уровня грунтовых вод зависят от : подземные воды пополняются.

​Факторы, которые следует учитывать перед строительством

• существующие дренажные линии
• инфраструктура собственности
• услуги (электроэнергия, телефон, водопровод) как внутри фермы, так и за ее пределами, если сток будет пересекать дороги
• предполагаемая точка утилизации
• другие стоки в этом районе — ваши могут быть связаны
• активы ниже по течению, включая те, которые зависят от стока поверхностных вод
• возможность кислых дренажных вод и кислых сульфатных почв.

Вернуться к началу

Оценка участка

Оценка участка является наиболее важной частью планирования дренажа грунтовых вод.

С помощью обратной лопаты выкопать примерно 5 ям на километр предполагаемой трассы дрены на глубину 2,5–3 м. В каждой яме обратите внимание:

• Почвенные горизонты и тип почвы
  • Почва песчаная или глинистая?
  • характеристики почвы дадут вам представление о том, насколько эффективным будет ваш дренаж.
• Возможные барьеры:
  • дайки долеритов, кофейные породы или плотные глинистые горизонты.
• Из какого горизонта течет вода?
  • это позволит вам узнать, насколько глубоким может быть слив.
• Какой расход воды в ямы?
  • через час грунт имеет хорошую водопроницаемость
  • через 12 часов грунт имеет среднюю водопроницаемость
  • через 24 часа грунт имеет плохую водопроницаемость
  • если грунт имеет плохую водопроницаемость, скорость потока будет низкой, и маловероятно, что дренирование грунтовых вод будет эффективным.
• EC и pH воды.
  • высокое значение EC (указывающее на соленую воду) может повлиять на то, куда может сбрасываться дренажная вода.
  • некоторые подземные воды могут быть очень кислыми, что также может повлиять на то, куда и как вода может сбрасываться. Сильнокислая вода может также содержать высокие уровни токсичных тяжелых металлов. Мы рекомендуем проверять очень кислую воду на наличие этих загрязняющих веществ.

Вернуться к началу

Вопросы проектирования и стоимость

Департамент сырьевых отраслей и регионального развития (DPIRD) разработал руководство по строительству обвалованных и открытых дренажей подземных вод. Они предоставляют информацию обо всех аспектах планирования и строительства дренажа подземных вод.

Некоторые из наиболее важных моментов, которые следует учитывать, следующие:

• Ищите более одного предложения, поскольку стоимость строительства может варьироваться от 3500 до 8000 долларов США/км, в зависимости от конструкции слива и наличия жестких поддонов.
• Не сооружайте дренаж грунтовых вод в линии естественного дренажа.
• Дренаж должен быть достаточно глубоким, чтобы пересекать уровень грунтовых вод.
• Уклон слива должен быть не более 0,5%.
• Отвалы должны иметь такую ​​форму, чтобы поверхностный сток стекал на внешние стороны отвалов, а не в канализацию.
• Запруженная вода за пределами отвала может быть сброшена в канализацию путем установки труб, проходящих через отвалы.
• Стоки подземных вод должны быть очищены от ила после значительных штормовых явлений из-за оседания и обвала берегов. Стоимость удаления ила из глубокого дренажа составляет около 1500 долл. США/км каждые пять лет.
• Есть ли какие-либо местные свидетельства того, что солончаки, подлежащие осушению, были рекультивированы? Земли, сильно затронутые засолением, а также земли, подвергшиеся засолению более 20 лет, вряд ли продемонстрируют быстрое восстановление после строительства дренажа.

Работа с подрядчиками

Информация на этой странице является руководством по надлежащей практике строительства систем дренажа грунтовых вод. Более подробные рекомендации приведены на веб-страницах, посвященных обвалованным и открытым дренажам подземных вод. Мы рекомендуем, чтобы землеустроительные компании и подрядчики были ознакомлены с этими рекомендациями и максимально строго придерживались их при проектировании и строительстве дренажных систем для грунтовых вод.

Мы рекомендуем, чтобы управляющие землепользованием обсудили свои требования и стандарты с подрядчиками, задокументировали их и обе стороны были осведомлены о последствиях:

• несоблюдения  Положений о сохранении почв и земель 1992
• деградации земель, которая может возникнуть из-за некачественного строительства дренажа грунтовых вод.

DPIRD предоставляет услугу предварительного уведомления о намерении слить воду, при которой опытный сотрудник встретится на месте, чтобы оценить предполагаемую зону слива и обсудить с вами варианты дренажа. Вместе с вами они также пройдут процедуру уведомления о намерении слить средства.

Как глубоко закопать гофрированную дренажную трубу? (с методами закапывания)

Замечали ли вы участки в вашем саду, которые долгое время остаются влажными после дождя? Это может быть признаком плохого дренажа, который может вызвать у вас проблемы в долгосрочной перспективе, поскольку вода может попасть в ваш подвал и вызвать накопление плесени и грибка в вашем доме.

Вы можете легко решить эту проблему, установив простую подземную дренажную систему, также называемую французским водостоком, которая защищает ваш дом, перенаправляя воду в другое место. В этой статье вы найдете информацию об установке гофрированных водосточных труб и о том, как глубоко вы должны их закопать, чтобы обеспечить их эффективное функционирование.

Читайте дальше, чтобы узнать, как защитить свой дом от избытка воды с помощью гофрированных дренажных труб.

Содержание

• Что такое гофрированная дренажная труба?
• Что нужно учитывать при закапывании гофрированных водосточных труб?
• Насколько глубоко следует закапывать гофрированные водосточные трубы?
• Как закопать гофрированную дренажную трубу
• Как устранить проблемы с установкой французского дренажа?
• Заключение

Что такое гофрированная дренажная труба?

Гофрированная дренажная труба имеет ряд параллельных канавок и перфораций. Они могут быть изготовлены из стали или пластика, например, полиэтилена или ПВХ. Гофрированные трубы долговечны, гибки и прочны, что делает их подходящими для дренажных трубопроводов.

Меньшие гофрированные дренажные трубы могут отводить стоки из желобов на карнизах, а большие трубы могут использоваться в качестве ливневых стоков и водопропускных труб под мостами и рядом с дорогами. Когда гофрированная труба заглублена, ее структура поддерживается окружающим ее грунтом. Грунт действует как компрессионный материал вокруг трубы и снижает нагрузку на нее.

Что нужно учитывать при закапывании гофрированных водосточных труб?

Когда вы закапываете гофрированные дренажные трубы, они должны выдерживать условия окружающей среды. При использовании гофрированной стальной трубы необходимо учитывать рН почвы и электрическое сопротивление. Пластиковая гофрированная труба может выдерживать более широкий диапазон pH, и, поскольку она не является проводником, электрическое сопротивление не имеет значения.

Вам также необходимо решить, нужно ли вам покрытие или футеровка внутри трубы для улучшения потока материала через нее. Это связано с тем, что гофры на внутренней стороне трубы могут вызывать трение, а мусор может застревать в гребнях. Некоторые гофрированные трубы уже гладкие внутри, что исключает необходимость облицовки.

И последнее, на что следует обратить внимание, это место, где вы устанавливаете дренажную систему. В местах с интенсивным движением целесообразно закапывать трубу глубже, чем, например, задний двор, куда не заезжает большегрузный транспорт или техника.

Преимущества гофрированной дренажной трубы

Гофрированные трубы долговечны и долговечны. При использовании гофрированных пластиковых труб их плотные соединения предотвращают появление отверстий и протечек. Пластиковые гофрированные трубы также обладают высокой устойчивостью к химическим веществам, кислотам и другим агрессивным веществам.

Гофрированные трубы просты в обращении и транспортировке, а процесс монтажа требует минимальных человеческих ресурсов. Трубы перерабатываются, когда они достигают своего срока службы, и никакие токсины не выбрасываются в окружающую среду, когда они устанавливаются для частного использования.

Когда использовать гофрированную дренажную трубу?

Гофрированная труба обычно используется для управления самотечной водой. Их можно использовать, например, для отвода лишней воды из вашего сада, для подземного дренажа и канализации.

Их можно использовать для создания простой дренажной системы, в которой труба встраивается в выложенную гравием траншею для отвода воды из проблемных зон. Иногда дождевая вода может стекать к дому, что вызовет проблемы, если только не будет перенаправлена ​​с помощью подземных дренажных труб.

Насколько глубоко следует закапывать гофрированные водосточные трубы?

Глубина траншеи для ваших гофрированных дренажных труб зависит от напора стекающей воды, естественного уклона участка и от того, планируете ли вы выращивать над ним растительность.

Если участок абсолютно плоский, минимальная глубина обычно составляет 3-4 дюйма от верха трубы. Например, если вы закапываете 4-дюймовую трубу и оставляете еще 4 дюйма почвы поверх нее, ваша траншея будет иметь глубину 8 дюймов. Это гарантирует, что труба имеет минимальное покрытие, необходимое для правильного функционирования.

Некоторые люди рекомендуют копать более глубокую траншею, особенно если вы живете в районе, где зимние температуры регулярно опускаются ниже нуля. Более глубокая траншея лучше защитит вашу трубу от мороза. Рекомендуемая глубина составляет от 14 до 24 дюймов в зависимости от типа трубы, ее диаметра и того, насколько холодными могут быть зимы.

Вам также необходимо выкопать более глубокую траншею для трубы вашего поезда, если участок используется тяжелыми транспортными средствами, так как их вес может повредить трубы, если они находятся слишком близко к поверхности

Какой уклон вам нужен?

Если вы использовали 3-дюймовую трубу, общим правилом является перепад не менее восьми дюймов на фут длины. Как это выглядит на практике? Используя в качестве примера трубу диаметром 3 дюйма, общее падение на 8-футовом участке составит один фут. Вы должны начать с траншеи глубиной 6 дюймов и закончить копанием глубиной 7 дюймов.

Что делать, если ваша собственность находится на склоне?

Если вы находитесь не на ровном участке земли, вам может потребоваться отрегулировать размеры, чтобы ваша гофрированная дренажная труба не чередовалась между положительным и отрицательным уклоном. Наличие слишком большого уклона не является проблемой, но отсутствие достаточного — это.

Если ваша дренажная система не имеет достаточного уклона, это может привести к проблемам дренажа, таким как замерзание и засорение.

Как закопать гофрированную дренажную трубу

Теперь, когда вы знаете глубину траншеи, вы можете вырыть ее, выполнив следующие действия.

Шаг 1: Отметьте путь

Начните с разметки пути для вашей трубы. Можно, например, использовать баллончик с краской. Расположите трубу подальше от близлежащих сооружений. Если у вас большой сад, вам может понадобиться выкопать несколько траншей для дренажной системы.

Траншеи и трубы не нужно соединять. Вы даже можете использовать разные диаметры труб в разных траншеях в зависимости от того, сколько грунтовых вод вам нужно перенаправить через каждую трубу.

Шаг 2: Выкопайте траншею

Выкопайте траншею достаточно глубоко для трубы, следуя приведенным выше инструкциям. Помните, что глубина французского дренажа зависит от диаметра вашей трубы. Он должен быть достаточно глубоким, чтобы над трубой оставалось около 4 дюймов грязного покрытия. Ваша траншея должна быть достаточно широкой, чтобы удобно разместить трубу на дне траншеи.

Шаг 3: Оставьте нижний конец открытым, если это возможно

Если возможно, оставьте открытым конец французской дренажной трубы, чтобы обеспечить лучший дренаж. Вы можете добиться этого, например, если он выйдет через склон холма в естественную долину. Если это невозможно, вам нужно закопать выпускное отверстие рядом с ливневой канализацией или в более мягкую почву.

Шаг 4: Утрамбуйте землю

Перед тем, как положить трубу в траншею, вам нужно утрамбовать землю на дне траншеи. Это обеспечит стабильность грунта и предотвратит его оседание на другой уклон.

Шаг 5: Добавьте гравий

Затем добавьте гравий на дно траншеи, так как это улучшит дренаж.

Шаг 6: Установка трубы

Когда гравий будет готов, вы можете отрезать дренажную трубу до нужной длины и уложить ее на дно траншеи. Добавьте больше гравия, по крайней мере, на два дюйма поверх трубы, прежде чем засыпать ее землей.

Убедитесь, что отверстия перфорированной дренажной трубы направлены вниз. Если они обращены вверх, они не будут поглощать воду, пока она не поднимется выше верхней части трубы.

Как устранить проблемы с установкой французского дренажа?

Если вы заметили, что поверхностная вода больше не стекает, скорее всего, труба засорилась.

1. Найдите засор. Обычно в месте засорения на поверхности появляются пузырьки. Удалите землю в том месте, где находится засор.
2. Большинство засоров находятся в точках перехода или изгибах, и вы можете прочистить их вручную. Отсоедините трубу и удалите материал, вызывающий засор. В трубах могут быть вредные предметы или даже животные, так что берегите себя. Не засовывайтесь в трубу дальше, чем на два фута.
3. Если вы не можете удалить засор вручную, используйте струю из шланга, чтобы промыть засор.
4. Снова подсоедините трубу и снова засыпьте ее гравием и землей.

Заключение

Как видите, расчеты для определения глубины заделки гофрированных водосточных труб просты. Ключевые вещи, которые следует помнить:

• Убедитесь, что у вас есть достаточный уклон, чтобы вода продолжала течь в нужном направлении.
