Глубина промерзания грунта нормативная, фактическая и расчетная
Что такое фактическая глубина промерзания?
Ответ: при использовании наблюдений за фактической глубиной промерзания следует учесть, что она должна определяться не по глубине расположения нулевой температуры, которую обычно сообщают метеорологические станции гидрометслужбы, а по глубине образования твердомерзлого грунта. Последняя обычно расположена выше линии нулевой изотермы (РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ОСНОВАНИЙ ЗДАНИЙ И СООРУЖЕНИЙ МОСКВА,1978).
Это реальная глубина промерзания грунта в конкретном месте, без расчистки снега и льда. Скажем, если бы мы выехали зимой в лес, выбрали буром шурф. То по нему мы бы смогли определить уровень на котором происходит промерзание (0 — -1°С), в зависимости от вида почвы.
ГОСТ_24847-81_1987_методы определения сезонного промерзания
Реальная глубина промерзания грунта зависит от многих условий, действующих в определенное время на конкретный участок.
Рассмотрим их:
1.Так теплоизоляция участка (дом, утепленная постройка и т.д.) ведет к снижению уровня глубины его промерзания.
2.На участок, может действовать внешняя температура (пониженная или повышенная). Например, доменная печь (где нибудь на Кузбасе) ведет к уменьшению глубины промерзания расположенного под ней грунта по отношению к соседним участкам, если вообще будет промерзать. И наоборот, стоящий холодильник повысит уровень глубины промерзания.
Таким образом, фактическая глубина промерзания это отдельное понятие. Нормативная глубина промерзания- совершенно другое понятие (см. ниже), не зависящее от влияния внешних факторов (созданных искусственным путем). А также не зависит от снежного или ледяного покрова. См. определение нормативная глубина промерзания в СНИП 2.02.01 — 83 и 2.02.01-83*
Что такое нормативная глубина промерзания?
Ответ: это глубина промерзания на расчищенном от снега участке (т.
е. с более худшими условиями). Так как снег и лед является отличными теплоизоляторами.
СНиП 2.02.01-83, Определение. Нормативная глубина промерзания, редакция 2011 г, doc
Нормативная глубина промерзания грунта занесена в карты:
Как расчитать нормативную глубину промерзания?
Когда многолетние наблюдения отсутствуют, нормативную глубину промерзания определяют теплотехническим расчетом. А в районах, где глубина промерзания — не > 2,5 м, допускается формула:
Расчет: Нормативная глубина промерзания грунта. СНиП 2.02.01-83, редакция 2011,doc
Используя СНиП 2.02.-83
Вычисляем :
Таблица. Часть1. Среднемесячная и годовая температура воздуха. СНиП 23.01.99, редакция 2012, doc
Таблица. Часть2. Среднемесячная и годовая температура воздуха. СНиП 23.01.99, редакция 2012 г, doc
Mt (для Владивостока) по таблицам получается /суммируем все отрицательные температуры за год/: 12.
6+9.1+2.1+1.0+9.3=34,1;
dfn=0.23 х корень Mt (для Владивостока)=134 см

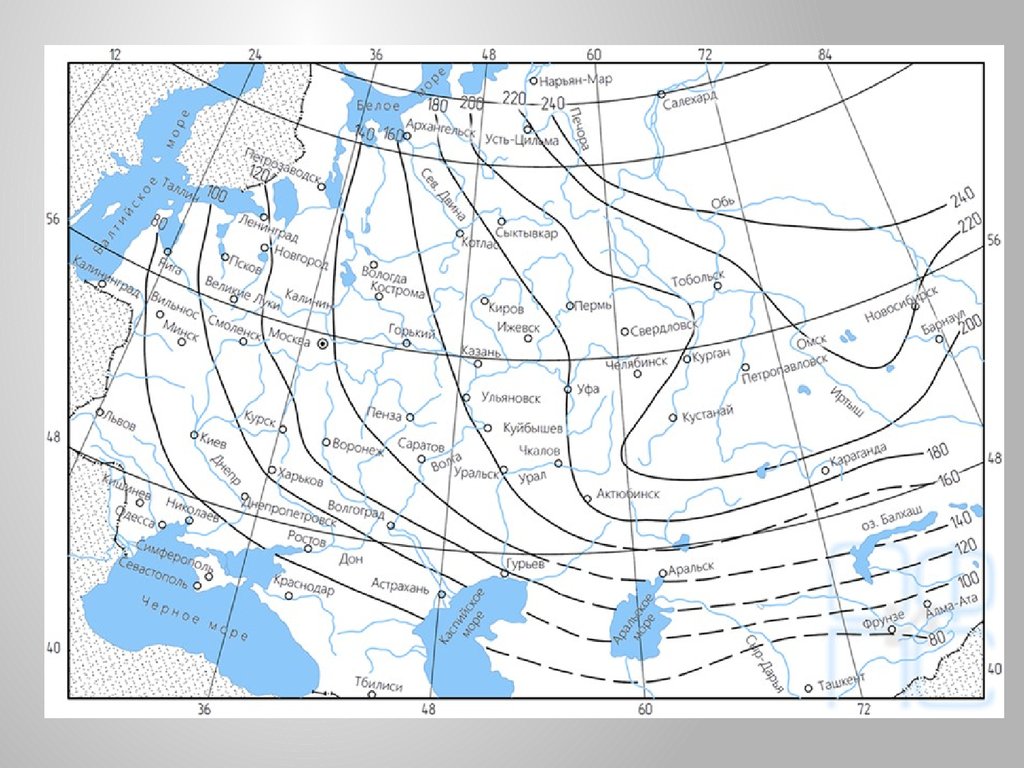

dfn-для суглинков можно определить по схем-картам (Рис.3.16; Рис.1 и Рис 3), на которых нанесены изолинии нормативных глубин промерзания для данного грунта (d0 = 0,23 м). При наличие в зоне промерзания других грунтов, dfn из карты нужно умножить на величину отношения d0/ 0,23. Где d0 соответствует грунтам вашей строительной площадки.
Если значения dfn, вычисленные по формуле и по карте не совпадают. Нужно руководствоваться расчетными данными.
Что же такое расчётная глубина промерзания?
Расчетная глубина промерзания грунта. Формула. СНИП 2.02-83, редакция 2011 года, doc
Продолжение в следующей статье
Глубина промерзания грунта в Москве и Московской области
Промерзание почвы – распространение в почве в холодный период года нулевой и отрицательной температур.
Глубина промерзания зависит от типа почвы, от теплоемкости, теплопроводности и влажности почвы, от обработки почвы, от толщины снежного покрова и наличия растительности, предохраняющих почву от сильного выхолаживания.
Глубина промерзания является одним из самых важных параметров при определении глубины заложения фундамента, а значит нахождение этого коэффициента обязательно при любом строительстве.
Максимальная глубина промерзания грунта в Москве = 1.56 метра
Под «максимальной» подразумевается глубина промерзания при наихудших условиях — влажный скальный грунт не покрытый снегом на открытой местности. Для глинистого грунта максимальное значение уменьшается в 1.47 раза, для песков — в 1,2, для гравия — в 1,1:- Суглинки и глины — 1,05 м
- Мелкий песок, супесь — 1,28 м.
- Крупный песок, гравий — 1,37 м.
H = √M*k, где М — сумма среднемесячных отрицательных температур за год, k — коэффициент по каждому из типов грунтов.
Значения нормативной глубины промерзания в Москве
Таблица нормативной глубины промерзания грунта по СП 131.
13330.2018 (актуализация СНиП 23-01-99* «Строительная климатология»)| Суглинки и глины | Песок мелкий, супесь | Песок крупный, гравелистый | Крупно обломочные грунты | |
| Москва | 1.05 м | 1.28 м | 1.37 м | 1.56 м |
| Новомосковский АО | 1.15 | 1.4 | 1.5 | 1.7 |
| Троицкий АО | 1.18 | 1.44 | 1.54 | 1.74 |
Внимание. До недавнего времени для расчета глубины промерзания грунта использовался Свод правил СП 131.13330.2012 (СНиП 23-01-99*) утративший силу с 2020 года в связи признанием Приказа Минстроя России от 28.11.2018 N 763/пр, утвердившего новый Свод правил СП 131.13330.2018.
Таблица нормативной глубины промерзания грунта по СНиП 23-01-99 (устаревший)
| Суглинки и глины | Песок мелкий, супесь | Песок крупный, гравелистый | Крупно обломочные грунты |
1. 11 м | 1.34 м | 1.44 м | 1.63 м |
Значения расчетной глубины промерзания в Москве при различных типах строения
Постройки значительно снижают глубину промерзания. Так, при постоянном проживании в доме с полами по грунту, глубина промерзания грунта снижается почти в два раза.| Тип грунта | Расчетная глубина промерзания грунта (м) при среднесуточной температуре воздуха внутри помещения до | ||||
| 0º С | 5º С | 10º С | 15º С | 20º С и более | |
| Строения без подвалов с полами по грунту | |||||
| — глина и суглинок | 0.99 | 0.88 | 0.77 | 0.66 | 0.55 |
| — супесь, песок мелкий и пылеватый | 1.21 | 1.07 | 0.94 | 0.8 | 0.67 |
| — песок гравелистый, крупный и средней крупности | 1. 29 | 1.15 | 1 | 0.86 | 0.72 |
| — крупнообломочные грунты | 1.46 | 1.3 | 1.14 | 0.98 | 0.81 |
| Строения без подвалов с полами по деревянным лагам | |||||
| — глина и суглинок | 1.1 | 0.99 | 0.88 | 0.77 | 0.66 |
| — супесь, песок мелкий и пылеватый | 1.34 | 1.21 | 1.07 | 0.94 | 0.8 |
| — песок гравелистый, крупный и средней крупности | 1.44 | 1.29 | 1.15 | 1 | 0.86 |
| — крупнообломочные грунты | 1.63 | 1.46 | 1.3 | 1.14 | 0.98 |
| Строения без подвалов с полами по утепленному цокольному перекрытию | |||||
| — глина и суглинок | 1.1 | 1.1 | 0.99 | 0.88 | 0.77 |
| — супесь, песок мелкий и пылеватый | 1.34 | 1.34 | 1.21 | 1. 07 | 0.94 |
| — песок гравелистый, крупный и средней крупности | 1.44 | 1.44 | 1.29 | 1.15 | 1 |
| — крупнообломочные грунты | 1.63 | 1.63 | 1.46 | 1.3 | 1.14 |
| Строения с подвалами или с техническими подпольями | |||||
| — глина и суглинок | 0.88 | 0.77 | 0.66 | 0.55 | 0.44 |
| — супесь, песок мелкий и пылеватый | 1.07 | 0.94 | 0.8 | 0.67 | 0.54 |
| — песок гравелистый, крупный и средней крупности | 1.15 | 1 | 0.86 | 0.72 | 0.57 |
| — крупнообломочные грунты | 1.3 | 1.14 | 0.98 | 0.81 | 0.65 |
| Строения с неотапливаемыми помещениями | |||||
| — глина и суглинок | 1.21 | ||||
| — супесь, песок мелкий и пылеватый | 1. 47 | ||||
| — песок гравелистый, крупный и средней крупности | 1.58 | ||||
| — крупнообломочные грунты | 1.79 | ||||
Под опорой, загруженной весом дома, грунт уплотняется и становится слабопучинистым. Если возведение фундамента и дома выполняется в один сезон, то глубину заложения фундамента на пучинистых грунтах можно уменьшить на 30-40 см. относительно расчетной глубины промерзания. Этот прием используют в регионах с глубиной промерзания более 2х метров. Для дополнительного уменьшения глубины бурения, вокруг дома выполняют грунтовую подсыпку.
Температура грунта в Москве по месяцам
Для лучшего понимания как происходит промерзание и оттаивание грунтов можно ознакомиться с данными приведенными в книге «Справочник работника газовой промышленности» 1989 года. В таблице переведены средние значения температуры грунта по месяцам по данным вытяжных термометров на глубине 0,4 0,8 метра.| Таблица температур грунта в Москве по месяцам | |||
| Месяц | 80 сантиметров | 120 сантиметров | 160 см |
| Средняя | 7,7 °С | 8 °С | 8,3 °С |
| Январь | 1,4 °С | 2,7 °С | 3,8 °С |
| Февраль | 1,1 °С | 2,2 °С | 3,7 °С |
| Март | 0,8 °С | 1,8 °С | 2,6 °С |
| Апрель | 1,4 °С | 1,9 °С | 2,4 °С |
| Май | 7,8 °С | 6,4 °С | 5,6 °С |
| Июнь | 13,1 °С | 11,4 °С | 10,3 °С |
| Июль | 16,9 °С | 15,4 °С | 14 °С |
| Август | 17,6 °С | 17 °С | 16,1 °С |
| Сентябрь | 14,6 °С | 15,2 °С | 15,3 °С |
| Октябрь | 9,7 °С | 11,1 °С | 12,1 °С |
| Ноябрь | 5,1 °С | 7 °С | 8,5 °С |
| Декабрь | 2,5 °С | 4,1 °С | 5,5 °С |
Средняя температура почвы в Московской области в зависимости от глубины
Средняя многолетняя температура почвы на глубинах (по вытяжным термометрам) по СП 20.
13330.2016 (Приложение Г, таблица Г.1).| Средняя температура почвы в Московской области в зависимости от глубины | |||||
| t, °C на глубине 0,8 м | t, °C на глубине 1,6 м | t, °C на глубине 3,2 м | |||
| tmax | tmin | tmax | tmin | tmax | tmin |
| 15,4 | 0,6 | 13,3 | 1,8 | 11,2 | 3,8 |
