Любое строительство априори начинается с земельных работ и устройства фундамента. Причем на выбор последнего и величину его заглубления влияет множество природных факторов, к которым относится и глубина промерзания грунта.

Процесс промерзания грунта

Вполне естественно, что в зимний, холодный период грунт оказывается промерзшим и зависит глубина промерзания от типа грунта и географического расположения, обуславливающего определенные климатические условия. Немаловажна так же и степень влажности грунта.

Опасность для фундамента, а значит и всего строения в целом, таится в превращении при минусовых температурах воды в лед, находящейся на глубине промерзания. Процесс этот характерен тем, что преобразуясь в лед, вода существенно изменяется в объеме (увеличивается порядка на 10%), изменяя тем самым объем грунта.

Это приводит к такому неприятному явлению как пучение грунта. То есть, грунт начинает вытеснять фундамент. Это происходит зимой, а весной, с наступлением тепла и таянием льда, происходит обратный процесс — затягивание основы строения. И тем больше пучение, чем больше воды находится в грунте. Такое опасное явление зачастую служит причиной деформации/разрушения фундамента. Силы вспучивания могут оказывать колоссальное давление на основу, причем все это происходит неравномерно. Нивелируют силы пучения заглублением фундамента на расстояние превышающие глубину промерзания грунта.

Что влияет на глубину промерзания грунта?

Поскольку на показатели глубины промерзания оказывают влияние климатические условия и тип грунта, то совершенно справедливо, что для каждого района она разная. Например, глубина промерзания грунта в Новосибирске будет существенно отличаться от глубины в других районах. В самой же Новосибирской области распространены следующие грунты:

• песчаный
• глинистый
• суглинки и супеси
• крупнообломочный грунт (осколки и обломки скальных пород)
• скалистый грунт

Если два последних ни вызывают нареканий при строительстве и являются вполне надежными (не впитывают влагу, не изменяются в объеме и т. д.), то для остальных, в обязательном порядке, следует знать глубину промерзания.

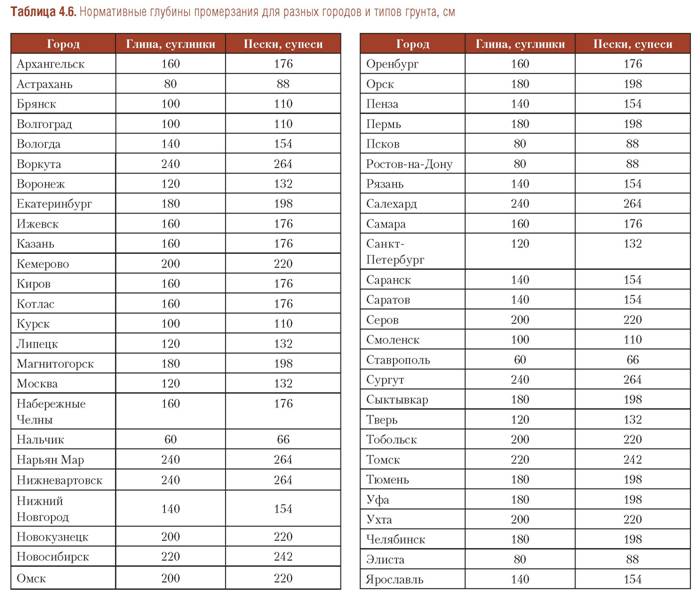

Нормативные показатели промерзания грунта:

Значения глубины промерзания грунта для Новосибирска, взятые из СНиП составляют:

• Суглинки и глины — 1.83 м
• Песок мелкий, супесь — 2.23 м
• Песок крупный, гравелистый — 2.39 м

Определены значения из учета:
— полного отсутствия снежного покрова на грунте
— минимально возможная температура для Новосибирска
— максимальная влажность грунта.

В реальности фактическая глубина несколько разнится от указанной СНиП. Это объясняется наличием снега на грунте, выступающего в роли отличного теплоизоляционного природного материала. Также сказывается, что под фундаментом отапливаемого в холодный период дома грунт, как правило, промерзает гораздо меньше. Все это позволяет вносить коррективы при устройстве основы дома и предполагать, что реальная глубина промерзания может существенно отличаться от официальной (на 20-40%).

Глубина промерзания грунта по регионам России

Исходные данные

Город: Москва *
Тип сооружения (T_b): Здание, устраиваемое по грунту, без подвала, с полами

* — Согласно СНиП 23-01-99* СП 131.13330.2012 (используется с 2013г.)
Без *- СНиП 23-01-99 (используется с 2000г.)

Расчетная глубина промерзания для города Москва *

Нормативная глубина промерзания для города Москва *

Глубина промерзания грунта (d_f) — это нормативная величина, которая показывает уровень промерзания почвенного горизонта в зимний период и определяется на основании многолетних наблюдений в каждом регионе России. Нижняя граница этой зоны, называется точкой промерзания грунта.

Величина ГПГ является одним из самых важных параметров при определении глубины заложения фундамента, а значит нахождение этого коэффициента обязательно при любом строительстве. Знание глубины промерзания, позволяет обезопасить основание, так как в зимний период происходит перераспределение напряжения в грунтах, подземные воды переходят из жидкого состояния в лед, увеличивается их объем до 10-15% и начинаются процессы пучения.

Если подошву фундамента недостаточно заглубить, то на стенки будет воздействовать колоссальное вертикальное давление, которое непременно приведет к деформациям и нарушению целостности основания. Если же подошва фундамента будет располагаться ниже уровня ГПГ, то силы морозного пучения будет действовать на боковые стенки по касательной, то есть фундамент зимой будет выталкиваться наружу, а летом обратно погружаться внутрь.

Расчет глубины промерзания грунта

До недавнего времени расчет глубины промерзания грунта осуществлялся вручную с помощью СНиП и других нормативных документов – это не совсем удобно, так как приходится пролистывать больше количество страниц, чтобы найти нужны регион/город. Мы предлагаем воспользоваться нашим онлайн-калькулятором, который позволяет определить нормативную и расчетную глубину промерзания грунта в ОДИН КЛИК – вам требуется выбрать населенный пункт и нажать кнопку «Рассчитать». База данных нашей программы основывается на информации из СНиП 23-01-99 (СП 131.13330.2012 «Строительная климатология»).

В нашем инструменте есть информация по всем регионам и городам России, среди которых: Московская область, Ленинградская область, Нижегородская, Свердловская, Ростовская, Самарская, Челябинская, Калининградская области, Пермский, Хабаровский, Приморский края, Башкортостан, Татарстан, Крым.

Карта промерзания грунтов СССР

Глубина промерзания грунта по регионам России (карта + таблица)

Карта промерзания грунтов Центральной России

Глубина промерзания грунта в Московской области

Глубина промерзания грунта в Ленинградской области

Пример расчета глубины промерзания грунта

СП 22. 13330.2010 «Основания зданий и сооружений» подробно расписывает методику расчета глубины промерзания почвы, мы попробуем вкратце разобрать основные положения и разберем пример.

В разных регионах и тем более в различных широтах, глубина промерзания почвы может сильно отличаться. Большое влияние на эту величину оказывают климатические факторы, гранулометрический состав грунта и вышележащая поверхность. Но раз все они участвуют в формировании величины промерзания, значит их можно объединить в одно выражение.

• d_f — глубина промерзания;
• d₀ — коэффициент, зависящий от типа грунта:
• крупнообломочные грунты – 0,34;
• крупные пески – 0,3;
• мелкие сыпучие пески и супеси – 0,28;
• глины и суглинки – 0,23;
• M_t — сумма среднемесячных отрицательных температур для определенной местности;
• k_h – коэффициент среднесуточной температуры вышележащей поверхности.

Первая формула позволяет выполнить расчет глубины промерзания грунта без учета вышележащей поверхности, то есть вы получите нормативное значение для данного участка местности. Но например, при расчете глубины промерзания грунта для фундамента применяется коэффициент k_h, который вносит поправку на основании среднесуточной температуры (°С) примыкающего помещения, то есть это будет расчетное значение.

Разберем пример расчета глубины промерзания в Москве.

Предположим, что у нас будет одноэтажный дом с полами на лагах без подвального помещения, расположенный на песчаном грунте. Планируется, что средняя температура в помещении будет +22 °С.

Согласно СНиП 23-01-99 (СП 22.13330.2010) из таблицы №3 документа, мы складываем отрицательные значения температур для города Москва и получаем – 32,9 °С.

Далее подставляем все значения в формулу:

d_f = 0,3 × √32,9 × 0,6 = 1,03 м

Расчетная глубина промерзания грунта для Москвы равна 1,03 м.

Глубина Мороза

• • Местный
  • Графический
  • Авиационный
  • Морской
  • Реки и озера
  • Ураганы
  • Суровая погода
  • Огненная погода
  • Солнце/Луна
  • Долгосрочные прогнозы
  • Прогноз климата
  • Космическая погода
• • Прошлая погода
  • Дни обогрева/охлаждения
  • Месячные температуры
  • Записи
  • Астрономические данные
• • Цунами
  • Наводнения
  • Береговые опасности
  • Лесные пожары
  • Холод
  • Торнадо
  • Качество воздуха
  • Туман
  • Жара
  • Ураганы
  • Молния
  • Безопасное катание на лодках
  • Отбойные течения
  • Грозы
  • Космическая погода
  • Солнце (ультрафиолетовое излучение)
  • Кампании по безопасности
  • Ветер
  • Засуха
  • Зимняя погода
• • Беспроводные оповещения о чрезвычайных ситуациях
  • Брошюры
  • Готовая к погоде нация
  • Совместные наблюдатели
  • Ежедневный брифинг
  • Статистика повреждений/смертей/травм
  • Прогнозные модели
  • Портал данных ГИС
  • Погодное радио NOAA
  • Публикации
  • SKYWARN Storm Spotters
  • StormReady
  • TsunamiReady
  • Уведомления об изменении службы
• • Новости NWS
  • События
  • Социальные сети
  • Паблики/брошюры/буклеты
  • Контакты для СМИ NWS
• • О NWS
  • Организация
  • Стратегический план
  • Приверженность разнообразию
  • Для сотрудников NWS
  • Международные
  • Национальные центры
  • Карьера
  • Свяжитесь с нами
  • Глоссарий

Глубина линии промерзания: 5 вещей, которые должны знать все домовладельцы Другой важной частью строительства чего-либо на фундаменте является понимание глубины линии промерзания, чтобы гарантировать, что конструкция прослужит долгие годы и не поддастся структурным повреждениям, которые могут быть вызваны морозным пучением.

Хотя концепция линии промерзания универсальна, фактическая глубина линии промерзания меняется в зависимости от местоположения. Содержание почвы, влажность и средние температуры в течение года влияют на линию замерзания. Перед планированием проекта важно узнать точную требуемую глубину промерзания из ваших местных строительных норм и правил. Выделение этого времени на планирование поможет убедиться, что у вас есть нужное количество материала и что фундаменты можно надежно установить в землю ниже линии промерзания.

См. также: Что нужно и что нельзя делать при установке столба для забора

Необходимо понимать, что такое линия промерзания и как определить глубину промерзания, чтобы понимать риски, связанные со строительством зданий или других сооружений. Земля содержит влагу, которая используется растениями и животными для жизни и процветания, однако с наступлением холодов грунтовые воды начинают замерзать и расширяться, выталкивая и раздавливая предметы, находящиеся в замерзшей грязи.

Линии промерзания обычно определяются влажностью и содержанием почвы, а также средними температурами в регионе. Проверка точной глубины зависит от инструментов, известных как морозостойкие трубки, которые состоят из небольшой полой трубки, которая вставляется в просверленное отверстие в мерзлой земле. Тестеры помещают в трубку пакет с водой с измерительными индикаторами и определяют глубину по линии, на которой вода замерзает. Всегда обращайтесь к местным строительным нормам, чтобы узнать утвержденную глубину для установки фундамента.

istockphoto.com

Погода в Соединенных Штатах непостоянна, поэтому имеет смысл только то, что более холодные районы страны будут иметь другую глубину промерзания, чем более теплые районы страны. Имея в виду эту изменчивость, необходимо проверить местные строительные нормы и правила, а также карты глубины промерзания, чтобы получить точное представление о том, насколько глубоко вам нужно будет копать для установки оснований настила, столбов забора и фундаментов.

Для получения точной и актуальной информации о текущем уровне замерзания в вашем районе Национальная метеорологическая служба предоставляет карту глубины заморозков по всей стране, на которую можно ссылаться, введя свой адрес или почтовый индекс. Просто имейте в виду, что эта карта показывает только текущую глубину промерзания, поэтому, если ее проверить в середине лета, в большинстве мест не будет заморозков. С другой стороны, есть много карт глубины линии промерзания, которые отображают этот средний максимум линии промерзания для региона.

Когда столбы, фундаменты, фундаменты и другие опоры устанавливаются выше линии промерзания, конструкции становятся уязвимыми для значительных повреждений, которые могут быть вызваны морозным пучением. Морозное пучение возникает, когда вода в почве замерзает и расширяется, образуя карман льда, называемый морозной линзой. Эта линза выталкивает грязь, камни и любые другие объекты вверх по мере их постепенного расширения. Результатом является хаотическое движение затвердевшей земли, сила которой достаточна для того, чтобы согнуть столбы, сломать скалу и сдвинуть фундамент всего здания.

Даже после того, как морозоустойчивая линза расплавится, что позволит грязи вернуться на место, конструкция, скорее всего, останется неуравновешенной и поврежденной. Тем не менее, установка структурных опор в точке, по крайней мере, на 2 фута ниже максимальной глубины промерзания, обеспечивает анкерное крепление, помогающее предотвратить сдвиг конструкции вверх и ее положение.

По теме: Когда дымоход наклоняется, под ним скрывается проблема с фундаментом

Существует много ресурсов, которые можно проверить, чтобы определить среднюю линию промерзания для конкретного города, штата или региона, хотя важно отметить, что основным ориентиром для строительных проектов должны быть местные строительные нормы и правила. Эти правила, включая глубину промерзания, тщательно обновляются, чтобы предоставить самую лучшую информацию широкому кругу специалистов в этой области, чтобы коммерческое, промышленное и жилое строительство соответствовало ограничениям безопасности, установленным местными органами власти и штат.

Учитывая, что для большинства строительных проектов, на которые может повлиять линия промерзания, требуется разрешение на строительство, проверка глубины промерзания не должна быть проблемой. Просто запросите информацию при подаче заявки на разрешение или проверьте местные строительные нормы и правила на веб-сайте правительства.

istockphoto.com

На стадии планирования проекта лучше всего определить глубину локальной линии промерзания и ее влияние на конструкцию. Некоторые проекты могут быть завершены, не задумываясь о линии замерзания, например, строительство полупостоянной беседки, которая находится во внутреннем дворике или на террасе.
