Глубина промерзания: Глубина промерзания грунта — СибПоселки

Глубина промерзания грунта — СибПоселки

Любое строительство априори начинается с земельных работ и устройства фундамента. Причем на выбор последнего и величину его заглубления влияет множество природных факторов, к которым относится и глубина промерзания грунта.

Процесс промерзания грунта

Вполне естественно, что в зимний, холодный период грунт оказывается промерзшим и зависит глубина промерзания от типа грунта и географического расположения, обуславливающего определенные климатические условия. Немаловажна так же и степень влажности грунта.

Опасность для фундамента, а значит и всего строения в целом, таится в превращении при минусовых температурах воды в лед, находящейся на глубине промерзания. Процесс этот характерен тем, что преобразуясь в лед, вода существенно изменяется в объеме (увеличивается порядка на 10%), изменяя тем самым объем грунта.

Это приводит к такому неприятному явлению как пучение грунта. То есть, грунт начинает вытеснять фундамент. Это происходит зимой, а весной, с наступлением тепла и таянием льда, происходит обратный процесс — затягивание основы строения. И тем больше пучение, чем больше воды находится в грунте. Такое опасное явление зачастую служит причиной деформации/разрушения фундамента. Силы вспучивания могут оказывать колоссальное давление на основу, причем все это происходит неравномерно. Нивелируют силы пучения заглублением фундамента на расстояние превышающие глубину промерзания грунта.

Что влияет на глубину промерзания грунта?

Поскольку на показатели глубины промерзания оказывают влияние климатические условия и тип грунта, то совершенно справедливо, что для каждого района она разная. Например, глубина промерзания грунта в Новосибирске будет существенно отличаться от глубины в других районах. В самой же Новосибирской области распространены следующие грунты:

• песчаный
• глинистый
• суглинки и супеси
• крупнообломочный грунт (осколки и обломки скальных пород)
• скалистый грунт

Если два последних ни вызывают нареканий при строительстве и являются вполне надежными (не впитывают влагу, не изменяются в объеме и т. д.), то для остальных, в обязательном порядке, следует знать глубину промерзания.

Нормативные показатели промерзания грунта:

Значения глубины промерзания грунта для Новосибирска, взятые из СНиП составляют:

• Суглинки и глины — 1.83 м
• Песок мелкий, супесь — 2.23 м
• Песок крупный, гравелистый — 2.39 м

Определены значения из учета:
— полного отсутствия снежного покрова на грунте
— минимально возможная температура для Новосибирска
— максимальная влажность грунта.

В реальности фактическая глубина несколько разнится от указанной СНиП. Это объясняется наличием снега на грунте, выступающего в роли отличного теплоизоляционного природного материала. Также сказывается, что под фундаментом отапливаемого в холодный период дома грунт, как правило, промерзает гораздо меньше. Все это позволяет вносить коррективы при устройстве основы дома и предполагать, что реальная глубина промерзания может существенно отличаться от официальной (на 20-40%).

Глубина промерзания грунта в Подмосковье, 🔨 СНИП, расчётная глубина как определить.

Из данной статьи вы узнаете, что собою представляет понятие глубины промерзания грунта и почему его необходимо учитывать при проектировании фундаментов. Мы рассмотрим нормативные величины ГПГ для разных регионов России и узнаем, как определить фактическую и расчетную величину глубины промерзания почвы согласно действующим нормативам СНиП.

Оглавление:

• Глубина промерзания грунта СНИП
• Глубина промерзания грунта в Подмосковье
• Расчетная глубина промерзания грунта
• Как определить реальную глубина промерзания грунта

Глубина промерзания грунта (ГПГ) — нормативное понятие, которое описывает среднестатистическую глубину, на которою почва промерзает в холодное время года.

Для расчета глубины промерзания берется среднестатистический показатель сезонного промерзания в конкретном регионе за последние 10 лет.

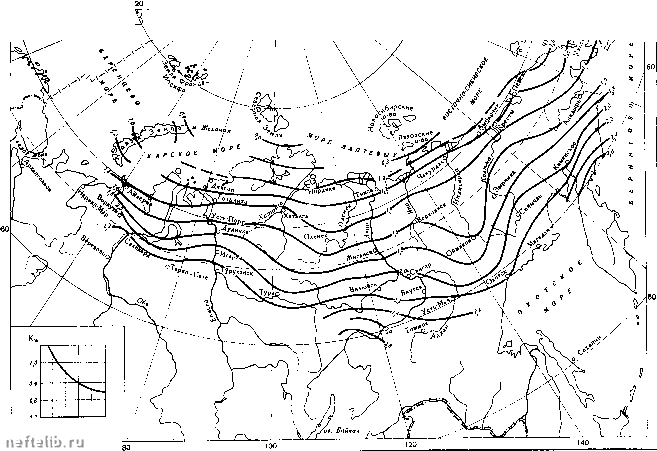

Рис. 1.0: Карта нормативной глубины промерзания почвы в разных регионах России

Уровень промерзания почвы — одна из основных величин, которые учитываются при проектировании фундаментов любого типа. Если в основе расчетов будет лежать неправильный показатель ГПГ, либо данный фактор будет не учитываться вообще, проектировщик не сможет рассчитать требуемую глубину заложения фундамента.

Важно учесть! Плитные и ленточные фундаменты, не обладающие достаточной глубиной заложения, отличаются чрезмерной подверженностью воздействиям морозного пучения почвы — они неустойчивы, подвержены деформациям и разрушениям.

Рис. 1.1: Характерный признак неправильно рассчитанной глубины заложение фундамента и, как следствие, повреждение здания под воздействием пучения грунта

Морозное пучение происходит в промерзших пластах почвы, пропитанных влагой. Грунтовые воды, при замерзании, склонны к увеличению своего объема на 2-9%, в результате такого расширения пропитанная водой почва начинает подниматься вверх и давить на фундамент здания, оказывая на него выталкивающее воздействие.

Важно! Чтобы избежать негативных влияний пучения, ленточные и плитные фундаменты должны закладываться ниже глубины промерзания почвы.

При таком расположении основание полностью лишено воздействия вертикальных сил пучения (выталкивающего давление почвы, находящейся под фундаментной лентой). Фундамент подвергается лишь касательному пучению (в результате трения стенок основания и боковых пластов пучинистой почвы), влияние которого можно устранить с помощью обустройства уплотняющей отсыпки по периметру стенок фундамента.

Рис 1.2: Схема промерзания участка застройки

Перед началом любого строительства, проводящегося на пучинистых грунтах, необходимо выяснить ГПГ в конкретном регионе, чтобы в дальнейшем иметь возможность подобрать оптимальную глубину заложения фундамента.

Внимание! Как неправильный расчет нагрузки на фундамент может привести к большим финансовым потерям: ссылка.

ГПГ — величина, которую без наличия специального оборудования невозможно определить непосредственно перед началом строительства, поскольку ее расчеты требуют предварительного анализа конкретной местности на протяжении более чем 10-ти лет.

До недавнего времени основным документом, в котором были приведены данные о глубине промерзания грунта, являлся СНиП № 20101-82 «Климатология и геофизика строительства», и сопутствующие ему карты разных регионов Российской Федерации.

В данный документах приведены среднестатистические показатели глубины промерзания почвы для конкретных регионов РФ, ознакомится с которыми вы можете в таблице 1.1

Таблица 1. 1: Нормативная глубина промерзания почвы в разных городах России

ГПГ зависит от двух основных факторов — среднестатистических минусовых температур в конкретных регионах и типа грунта.

Косвенным фактором, влияющим на ГПГ, является толщина снежного покрова, которым укрыт грунт — чем он толще, тем меньшей будет глубина промерзания. Стоит учитывать, что данные, указанные в нормативных таблицах СНИП, не учитывают толщину снежного покрова, поэтому фактическая величина ГПГ в регионе всегда будет меньшей, чем глубина, указанная в таблице 1.1.

Рис. 1.3: Схема зависимости ГПГ от толщины снежного покрова

Важное замечание! Всем домовладельцам, сталкивающимся с проблемой пучения почвы, стоит помнить о том, что они сами себе могут доставить дополнительных неприятностей, очищая снег и формируя сугробы возле стен дома.

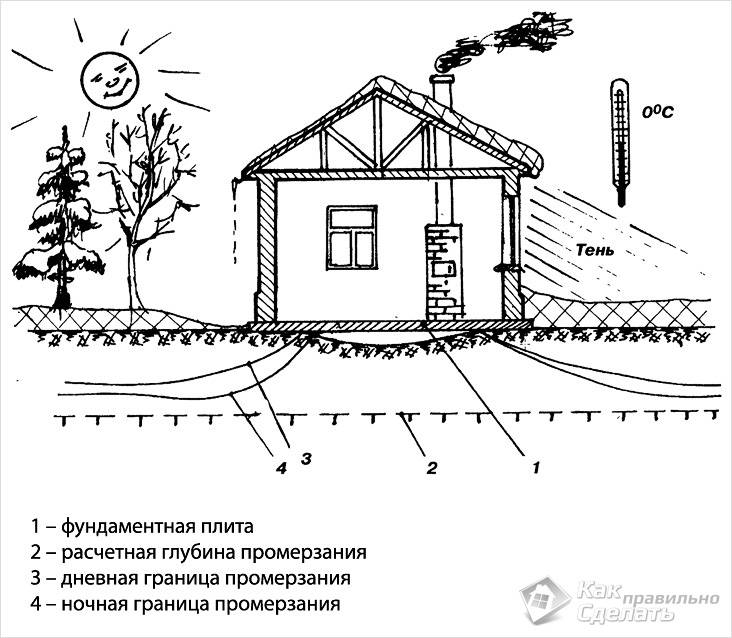

Неравномерное пучение, которое происходит в местах, где почва обладает разной глубиной промерзания, крайне негативно сказывается на состоянии фундамента — из-за различных выталкивающих сил, воздействующих на фундаментную ленту, основание дома перекашивается, в результате чего возникают трещины на стенах и цоколе.

Как свидетельствуют отзывы опытных строителей, свыше 80% грунтов в Москве и области представлены пучинистой почвой — суглинком, глиной, песками, супесями. При строительстве домов на таких грунтах крайне важно учитывать глубину их промерзания, поскольку фундамент, заложенный выше требуемого уровня, не будет обладать ожидаемой от него надежностью и долговечностью.

ГПГ в Подмосковье варьируется достаточно сильно — от 90 до 200 сантиметров. Такие колебания обусловлены разной плотностью грунтов — чем большая плотность, и чем выше уровень залегания грунтовых вод, тем сильнее будет промерзать почва.

Среднестатистической расчетной величиной ГПГ, учитываемой при строительстве зданий в Подмосковье, принято считать 140 сантиметров. Более детальные показатели для разных городов Подмосковья вы можете увидеть в таблице 1.2.

Таблица 1. 2: Глубина промерзания грунта в Московской области

Внимание! Почему пучение способно разрушить ваше будущее строение:как обезопасить себя

Расчетная величина ГПГ, согласно нормативам СНИП, определяется по формуле: h = √M*k, в которой:

• М — сумма максимальных показателей минусовых температур в холодное время года;
• k — коэффициент, отличающийся для разных видов грунтов.

Величина коэффициента, использующегося в расчетной формуле, составляет:

• 0,23 — для глинистой почвы и суглинков;
• 0,28 — для пылеватой и мелкой песчаной почвы, супесей;
• 0,3 — для средне крупных гравелистых и крупных песков;
• 0,34 — для почвы с вкраплениями крупнообломочных горных пород.

Для примера, определим расчетную величину ГПГ для Вологды. Данные среднемесячных минусовых температур для этого города мы можем взять в документе СНИП № 2101.99.

Для Вологды она составляет:

Из данной таблицы мы определяем значение M — для этого нам нужно суммировать показатели месяцев, обладающих минусовыми температурами.

• M = 11,6 + 10,7 + 5,4 + 2,9 + 7,9 = 38,5.

Теперь нам нужно извлечь квадратный корень из получившейся величины:

• √38,5 = 6,2.

Что позволяет выполнить расчеты согласно основной формуле, учитывая коэффициент типа грунта, на котором будут выполняться строительные работы. Для примера используем коэффициент суглинистой почвы, он равен 0,23.

• h = 6,2 * 0.23 = 1,43

В результате мы получаем расчетную величину промерзания суглинистой почвы в Вологде равную 143 сантиметрам. Аналогичным образом расчеты выполняются для любых видов почв в других городах России.

Внимание! Фактические и нормативные показатели ГПГ всегда будут отличаться между собой из-за ряда сопутствующих факторов, таких как толщина снега и льда, которыми укрыт грунт.

Рис. 1.4: Нормативная глубина промерзания грунта в РФ (данные на 2006 год)

Для определения реальной глубины промерзания используется специальный прибор — мерзлотомер. Данное устройство представляет собою обсадную трубку, внутри которой размещен наполненный водой шланг с внутренними ограничителями передвижения льда. На шланг нанесена сантиметровая разметка.

Мерзлотомер погружается в грунт на глубину, равную фактической величине ГПГ (все измерения проводятся в холодное время года). Вода в трубке мерзлотомера превращается в лед на участке, где с прибором контактирует промерзшая почва.

Рис. 1.5: Фактическая глубина промерзания почвы в РФ

Спустя 10-12 часов после погружения устройства в почву шланг с водой изымается из обсадной трубки и по замершему участку воды определяется реальная глубина промерзания почвы.

Наши услуги

Услуги компании «Богатырь» это забивка свай и лидерное бурение. Мы имеем собственный автопарк бурильно-сваебойной техники и готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Глубина Мороза

• • Местный
  • Графический
  • Авиационный
  • Морской
  • Реки и озера
  • Ураганы
  • Суровая погода
  • Огненная погода
  • Солнце/Луна
  • Долгосрочные прогнозы
  • Прогноз климата
  • Космическая погода
• • Прошлая погода
  • Дни обогрева/охлаждения
  • Месячная температура
  • Записи
  • Астрономические данные
• • Цунами
  • Наводнения
  • Береговые опасности
  • Лесные пожары
  • Холод
  • Торнадо
  • Качество воздуха
  • Туман
  • Жара
  • Ураганы
  • Молния
  • Безопасное катание на лодках
  • Отбойные течения
  • Грозы
  • Космическая погода
  • Солнце (ультрафиолетовое излучение)
  • Кампании по безопасности
  • Ветер
  • Засуха
  • Зимняя погода
• • Беспроводные оповещения о чрезвычайных ситуациях
  • Брошюры
  • Готовая к погоде нация
  • Совместные наблюдатели
  • Ежедневный брифинг
  • Статистика повреждений/смертей/травм
  • Прогнозные модели
  • Портал данных ГИС
  • Погодное радио NOAA
  • Публикации
  • SKYWARN Storm Spotters
  • StormReady
  • TsunamiReady
  • Уведомления об изменении службы
• • Новости NWS
  • События
  • Социальные сети
  • Паблики/брошюры/буклеты
  • Контакты для СМИ NWS
• • О NWS
  • Организация
  • Стратегический план
  • Приверженность разнообразию
  • Для сотрудников NWS
  • Международные
  • Национальные центры
  • Карьера
  • Свяжитесь с нами
  • Глоссарий

Глубина линии промерзания: 5 вещей, которые должны знать все домовладельцы Другой важной частью строительства чего-либо на фундаменте является понимание глубины линии промерзания, чтобы гарантировать, что конструкция прослужит долгие годы и не поддастся структурным повреждениям, которые могут быть вызваны морозным пучением.

Хотя концепция линии промерзания универсальна, фактическая глубина линии промерзания меняется в зависимости от местоположения. Содержание почвы, влажность и средние температуры в течение года влияют на линию замерзания. Перед планированием проекта важно узнать точную требуемую глубину промерзания из ваших местных строительных норм и правил. Выделение этого времени на планирование поможет убедиться, что у вас есть нужное количество материала и что фундаменты можно надежно установить в землю ниже линии промерзания.

См. также: Что нужно и что нельзя делать при установке столба для забора

Необходимо понимать, что такое линия промерзания и как определить глубину промерзания, чтобы понимать риски, связанные со строительством зданий или других сооружений. Земля содержит влагу, которая используется растениями и животными для жизни и процветания, однако с наступлением холодов грунтовые воды начинают замерзать и расширяться, выталкивая и раздавливая предметы, находящиеся в замерзшей грязи.

Линии промерзания обычно определяются влажностью и содержанием почвы, а также средними температурами в регионе. Проверка точной глубины зависит от инструментов, известных как морозостойкие трубки, которые состоят из небольшой полой трубки, которая вставляется в просверленное отверстие в мерзлой земле. Тестеры помещают в трубку пакет с водой с измерительными индикаторами и определяют глубину по линии, на которой вода замерзает. Всегда обращайтесь к местным строительным нормам, чтобы узнать утвержденную глубину для установки фундамента.

Реклама

istockphoto.com

Погода в Соединенных Штатах непостоянна, поэтому имеет смысл только то, что более холодные районы страны будут иметь другую глубину промерзания, чем более теплые районы страны. Имея в виду эту изменчивость, необходимо проверить местные строительные нормы и правила, а также карты глубины промерзания, чтобы получить точное представление о том, насколько глубоко вам нужно будет копать для установки оснований настила, столбов забора и фундаментов.

Для получения точной и актуальной информации о текущем уровне замерзания в вашем районе Национальная метеорологическая служба предоставляет карту глубины заморозков по всей стране, на которую можно ссылаться, введя свой адрес или почтовый индекс. Просто имейте в виду, что эта карта показывает только текущую глубину промерзания, поэтому, если ее проверить в середине лета, в большинстве мест не будет заморозков. С другой стороны, есть много карт глубины линии промерзания, которые отображают этот средний максимум линии промерзания для региона.

При установке стоек, фундаментов, фундаментов и других опор выше линии промерзания конструкции становятся уязвимыми для значительных повреждений, которые могут быть вызваны морозным пучением. Морозное пучение возникает, когда вода в почве замерзает и расширяется, образуя карман льда, называемый морозной линзой. Эта линза выталкивает грязь, камни и любые другие объекты вверх по мере их постепенного расширения. Результатом является хаотическое движение затвердевшей земли, сила которой достаточна для того, чтобы согнуть столбы, сломать скалу и сдвинуть фундамент всего здания.

Даже после того, как морозоустойчивая линза растает, позволяя грязи вернуться на место, конструкция, скорее всего, останется неуравновешенной и поврежденной. Тем не менее, установка структурных опор в точке, по крайней мере, на 2 фута ниже максимальной глубины промерзания, обеспечивает анкерное крепление, помогающее предотвратить сдвиг конструкции вверх и ее положение.

Реклама

По теме: Когда дымоход наклоняется, под ним скрывается проблема с фундаментом

Существует много ресурсов, которые можно проверить, чтобы определить среднюю линию промерзания для конкретного города, штата или региона, хотя важно отметить, что основным ориентиром для строительных проектов должны быть местные строительные нормы и правила. Эти правила, в том числе о глубине промерзания, тщательно обновляются, чтобы предоставить наилучшую информацию широкому кругу специалистов в этой области, чтобы коммерческое, промышленное и жилое строительство соответствовало ограничениям безопасности, установленным местными органами власти и штат.

Учитывая, что для большинства строительных проектов, на которые может повлиять линия промерзания, требуется разрешение на строительство, проверка глубины промерзания не должна быть проблемой. Просто запросите информацию при подаче заявки на разрешение или проверьте местные строительные нормы и правила на веб-сайте правительства.

istockphoto.com

На стадии планирования проекта лучше всего определить глубину локальной линии промерзания и ее влияние на конструкцию. Некоторые проекты могут быть завершены, не задумываясь о линии замерзания, например, строительство полупостоянной беседки, которая находится во внутреннем дворике или на террасе.
