Глубина фундамента для одноэтажного дома

На сегодняшний день стало широко распространенным строительство своими руками как разнообразных нежилых построек, так и домов, загородных коттеджей.

Постройка дома имеет некоторые сложности в связи со многими параметрами, которые необходимо учитывать еще перед планированием фундамента, от них зависит насколько долго простоит дом.

Заложение фундамента – это самая важная часть строительства, а его глубина определяет прочность всей дальнейшей конструкции.

От чего зависит выбор глубины

Для любого здания глубину невозможно просто определить на глаз, здесь нужны многие расчеты, и в первую очередь нужно обратить внимание на:

• уровень протекания грунтовых вод;
• климатические особенности местности, в которой будет находиться дом;
• глубина промерзания грунта;
• общая нагрузка здания и строительные материалы;
• выбранный тип фундамента.

Первое, что нужно знать, рассчитывая глубину фундамента,он должен быть заложен ниже уровня промерзания земли, чтобы фундамент не портился при многократной заморозке и оттаивании.

А также должен находиться выше уровня протекания грунтовых вод, которые являются сильной разрушительной силой для фундамента.

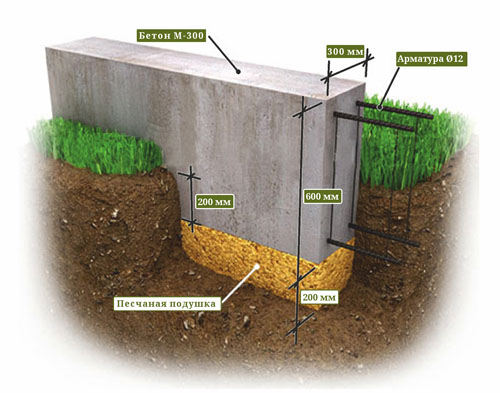

Пример готовой конструкции для одноэтажного дома без подвального помещения представлен ниже.

Типы и разновидности грунтов

При расчете глубины нужно сразу узнать, какой из грунтов будет под фундаментом вашего дома. Они бывают:

• пучинистые, то есть глина, суглинки, супеси;
• непучинистые: песок, горные породы;
• слабопучинистые грунты – разнообразные смеси.

Самым оптимальным для строительства является непучинистый грунт, так как он прочный и выдерживает любую нагрузку. Пример такого грунта вы видите ниже.

Узнать такие данные можно, обратившись к специалистам, взяв образец грунта с участка.

В соответствии с полученными данными можно сделать первые расчеты, следуя которым, оптимальная глубина для непучинистых грунтов будет 0,5-1 метр.

Для глинистых – 1,2-1,5 метра, для смешанных грунтов – от 0,5 до 1,25 метров, в зависимости от того, насколько подвижен грунт и сколько процентов пучинистой смеси он содержит.

Определение уровня подземных вод

В определении второго параметра вы также можете обратиться к специалистам или попробовать самому узнать это с помощью специальных колодцев, которые называют шуфрами.

Их вырывают на участке будущей постройки, минимальная их глубина составляет 2-2,5 метра.

С помощью такого колодца можно определить и глубину промерзания грунта и наличие или отсутствие грунтовых вод. Пример такого колодца изображен на фото ниже.

Также важен и рельеф местности участка для постройки, ведь на ровной поверхности заложить фундамент проще.

Если участок идет под уклоном, то его нужно будет или максимально разравнивать, или при закладке фундамента брать за основу отсчета глубины самую низкую точку.

После определения грунта и отсутствия явного наличия грунтовых вод можно подумать о типе будущего фундамента.

От типа грунта также зависит, нужно ли боковое укрепление стенок, чтобы со временем фундамент не наклонился.

Выбор типа фундамента в соответствии с грунтом

Сам фундамент напрямую зависит и от того, какая глубина нужна для вашей постройки и от определяемого типа грунта.

Если он непучинистый, то можно планировать обычный ленточный или столбчатый фундамент, если же земля пучинистая или слабопучинистая, то придется делать монолитную плиту или свайное основание.

Рассмотрим основные типы фундаментов для одноэтажного дома с учетом глубины заложения:

• Ленточный фундамент, который может быть как мелкозаглубленным (для деревянных одноэтажных построек легкого веса), так и заглубленным.Данный тип самый легкий для самостоятельного устройства и наиболее дешевый. Если не требуется большая глубина и масса самой конструкции небольшая, то можно выбрать именно его.
• Столбы и сваи могут стать укреплением ленточного или обычного фундамента, при этом для дома, более легкого по весу, лучше использовать столбы. Если же материалами для строительства служат кирпич или камень, то лучше вбивать сваи, которые выдерживают большие нагрузки, распределяя весь несущий вес по периметру и глубоко укрепляясь в грунте.
• Монолитная плита может быть использована в случае пучинистых грунтов и при выявлении грунтовых вод.

Такая конструкция наиболее надежна и выдержит любые воздействия и вес, но и обойдется она дорого, а также будет тяжелой для самостоятельного монтажа.

Пример такой плиты показан ниже.

Расчет глубины заложения фундамента

Когда вы окончательно смогли определиться с видом почвы и фундамента, можно делать окончательный расчет, по которому будет выявлена глубина фундамента для одноэтажного дома.

Некоторые стараются сделать фундамент «с запасом», то есть углубить его больше требуемого уровня для надежности.

Но это будет только лишней финансовой затратой и трудоемкой работой, и если все расчеты произведены правильно, то никакого запаса не требуется.

Любой фундамент укладывается из расчета уровня промерзания земли и закладывается на 10% ниже, то есть если глубина промерзания 1 метр, то закладывать следует на глубину 1.1 метра, этого будет достаточно.

Если климатические условия в регионе постройки умеренные и грунты сыпучие, то уместнее всего заложить мелкозаглубленный ленточный фундамент, который легко сделать своими руками, и он будет долговечным.

Он может быть как монолитным с залитым самостоятельно раствором, так и сборным с готовыми блоками.

По средним меркам такой фундамент закладывается на глубину от 45 см до 1 метра. Такой фундамент выглядит, как показано ниже.

В более суровых зимних условиях или при неоднородности грунтовой массы лучше сделать более углубленный и надежный фундамент, глубина которого может быть от 1 метра до 2 метров.

Для одноэтажного дома из обычного кирпича вполне приемлемым будет заглубленный ленточный фундамент со столбами, которые укрепят всю несущую конструкцию.

Если местность болотистая или сильно глинистая, то придется закладывать монолитную плиту со сваями, даже если сама конструкция дома легкая.

Это повлечет за собой немалые финансовые затраты, но за надежность конструкции можно не переживать. Этот фундамент может достигать глубины до 2,5 метра.

Выбор материалов для дома с учетом глубины

Наиболее экономичным вариантом в наши дни являются деревянные одноэтажные дома загородного типа, в которых можно сделать и мансарду.

При выборе таких материалов дом будет достаточно легким и шанс разрушения фундамента минимальным, поэтому можно выбрать мелкую глубину и самостоятельно заложить фундамент при любых сложностях.

Такая постройка выглядит так, как на фото ниже.

Одноэтажные дома из пеноблоков также легкие в строительстве и не требуют большой глубины заложения, но должны быть более расширены, так как стена в таких домах для теплостойкости должна быть около 60 см.

Кирпич или каменная кладка требуют того, чтобы заложенный фундамент выдержал большую нагрузку, поэтому целесообразно выбрать как большую глубину закладки, так и укрепление с помощью свай.

Такой фундамент выглядит, как на изображении ниже.

Учитывая все эти факторы, можно сказать, что глубина фундамента для одноэтажного дома может быть очень разной, но все вышесказанные факторы следует учесть для надежности конструкции.

Основной же точкой отсчета остается глубина промерзания грунта, которая лежит в основе всех расчетов углубления.

Видео расчеты глубины заложения фундамента одноэтажного дома

В следующем видео специалисты расскажут, какие правила должны быть соблюдены при расчетах глубины фундамента, что поможет вам правильно определить все параметры, и вы сумеете самостоятельно построить ваш дом, который простоит очень долго.

Какой глубины должен быть фундамент

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.

Первым делом вы должны определиться с местом для дома на участке

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания.

✍Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Исследуем геологию своими руками

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Что можно увидеть в разрезе👇

• Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
• Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
• Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
• Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
• Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков в регионе.
• Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

Необходимо определить, что за грунты в каждом слое

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

✍Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента в зависимости от от типа грунта и уровня грунтовых вод

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Все особенности проектирования описаны в СНиП 2.02.01-83*.

Обобщенно все можно свести к следующим рекомендациям:

• При планировании на скальных, песчаных крупной и средней крупности, гравенистых, крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня расположения подземных вод не зависит.
• Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой.
• Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
• Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).

Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).

Глубина промерзания грунтов

По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней левой клавишей мышки)

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения).

Формула расчета глубины промерзания

Можете посчитать сами, формула и пример расчета выложены ниже.
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:

• для крупнообломочных грунтов он равен 0,34;
• для песков с хорошей несущей способностью 0,3;
• для сыпучих песков 0,28;
• для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону.
Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

👉Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

👉Расчет промерзания грунта будет таким:
Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент. Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней)

👉Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

На какую глубину копать фундамент

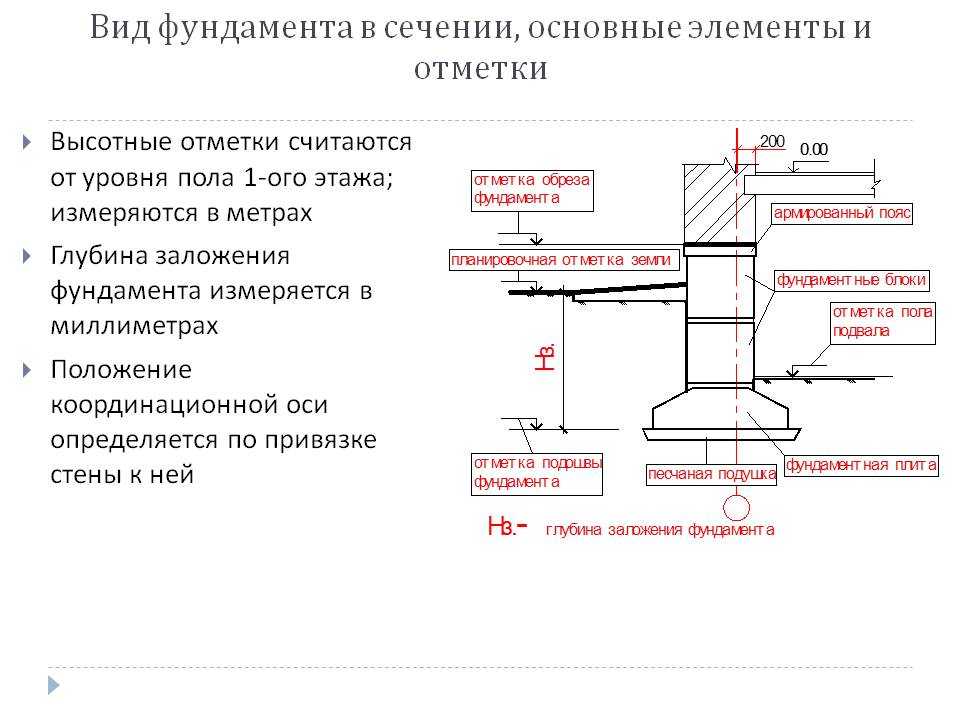

Глубина заложения фундамента

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

При этом учитывайте следующие рекомендации✍

• Опираться подошва должна на грунт с хорошей несущей способностью.
• Фундамент должен погружаться в несущий слой минимум на 10-15 см.
• Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
• Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

👉 Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Мелкозаглубленный фундамент

Фундамент мелкого заложения

Иногда фундамент глубокого заложения строит очень дорого.
Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым.
У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании.
Тем не менее, и его можно испортить.
Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучинистых или сыпучих грунтах.

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

✍Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелкозаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленный фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома.
А для этого нужен правильный расчет.

Минимальная глубина фундамента: строительные нормы и правила

Toggle Nav

Поиск

p01283 205919 / 07727 643 526

Прежде всего: зачем нужны точные расчеты фундаментов

Правильные расчеты фундаментов и обеспечение того, чтобы фактический процесс строительства соответствовал этим расчетам, важны по ряду причин. Если вы сделаете свои фундаменты слишком мелкими или слишком глубокими, существует риск для целостности конструкции, а также опасность того, что любое армирование, будь то сетчатые панели или арматурные стержни, будет расположено неправильно, что приведет к снижению прочности на растяжение и несущей способности. емкость.

Вот почему существуют строительные стандарты, точно определяющие правила для фундаментов для любого конкретного типа строительного проекта. Несоблюдение этих строительных стандартов может поставить под угрозу вашу сборку, но это также может означать, что ваш проект не пройдет проверку на соответствие строительным нормам, что приведет к запросу на повторную работу, прежде чем ее можно будет подписать. Чтобы избежать такой дорогостоящей ошибки, стоит подробно изучить правила, регулирующие фундаменты, чтобы вы четко понимали, какая минимальная глубина фундаментов необходима для каждого проекта, который вы предпринимаете. В этой статье объясняется, какой глубины должен быть фундамент как для одноэтажной пристройки, так и для двухэтажного дома.

Прежде чем углубляться в эту тему, мы должны заявить, что рекомендуем работать напрямую с инженером при проектировании и строительстве вашего здания. Крайне важно, чтобы расчеты были не только правильными, но и соответствовали строительным нормам вашего района.

Строительные нормы и правила в сравнении с британскими стандартами

Очень часто люди говорят о «Строительных нормах», как будто они являются фиксированной технической спецификацией для любого мыслимого строительного проекта. По сути, Строительные нормы 2010 года являются законодательным документом, который содержит исчерпывающие рекомендации по требуемым результатам для любого конкретного строительного элемента, а не «как» детали достижения этих результатов. Законодательство устанавливает, например, что Здания должны быть построены таким образом, чтобы они были безопасными и способными выдерживать предполагаемую нагрузку на конструкцию, а также выдерживать давление ветра и грунтовых условий. Однако не вдается в подробности , как именно это будет достигнуто. Эти конкретные детали содержатся в Британском стандарте 8004:2015 Свод правил для фондов.

Таким образом, хотя в Строительных нормах 2010 г. нет конкретных указаний по определению минимальной глубины фундамента, важно, чтобы все специалисты в области строительства прочитали и поняли документы, составляющие это законодательство, поскольку существует множество широких требований, которые необходимо выполнить. которые необходимо соблюдать при строительстве нового здания, от энергоэффективности до дренажа и многого другого. Очевидно, что руководство BS8004 также должно соблюдаться, поскольку это то, на что Инспекция строительных норм и правил будет оценивать ваш проект.

Какой минимальной глубины должен быть фундамент?

Конечно, нет однозначного ответа на вопрос, какой глубины должен быть фундамент, так как это зависит от типа возводимого здания и требований к его несущей способности. Другие факторы, такие как состояние грунта, доступ, загрязнение участка и наличие воды, также могут играть роль в расчетах. В рамках процесса утверждения строительного контроля ваш местный строительный инспектор захочет убедиться, что ваши фундаменты соответствуют техническим спецификациям, составленным вашим архитектором или консультантом по техническому планированию, и они должны соответствовать BS8004.

Вообще говоря, для бытовых объектов ширина любого ленточного или траншейного фундамента должна быть не менее 600 мм. Для ленточного фундамента бетонная «подушка» основания должна иметь глубину не менее 150 мм, в пределах фундаментного отверстия глубиной не менее 1 метра. Подходящая кладка из блоков и кирпича должна быть построена поверх этого основания до уровня земли, при этом первый этаж и гидроизоляционный слой должны располагаться на высоте не менее 150 мм над уровнем земли. Бетонная заливка полости не должна находиться ближе 150 мм от гидроизоляционного слоя.

Для траншейных фундаментов глубина также должна быть не менее 1 метра. В обоих типах фундамента может потребоваться даже большая глубина, если грунтовые условия неблагоприятны или если поблизости есть стоки, канализация, деревья или другие препятствия.

Минимальная глубина фундамента для одноэтажной пристройки

Для одноэтажной пристройки с использованием ленточного фундамента обычно достаточно 150 мм для бетонного основания фундамента. Фактическая траншея для фундамента должна быть не менее 1 метра в глубину, остальную часть глубины фундамента должны составлять кирпичная кладка и кладка из блоков. Вся кирпичная и блочная кладка, используемая в этом типе фундамента, должна быть такого типа, который подходит для фундамента, поскольку он будет находиться под землей и подвергаться воздействию влаги и мороза.

Глубина фундамента для двухэтажного дома

Само собой разумеется, что глубина фундамента для двухэтажного дома больше, чем требуется для одноэтажной пристройки, так как несущая способность значительно увеличивается при добавлении дополнительного этажа. Для двухэтажного дома с использованием ленточного фундамента глубина бетонного фундамента должна быть не менее 200мм. Опять же, фактическая траншея должна быть не менее 1 метра в глубину, с блоками и кирпичной кладкой, расположенными поверх бетонной подушки.

Это простые исходные данные, дающие общее представление, и каждый проект должен оцениваться индивидуально, с учетом местных условий на площадке и структурных нагрузок, необходимых для здания.

Глубина фундамента: все правильно

Крайне важно, чтобы подходящие технические чертежи и спецификации были разработаны и утверждены до начала строительства, и чтобы строительная бригада неукоснительно соблюдала все аспекты этапа земляных работ проекта. Обычно местный строительный инспектор хочет посетить объект и подписать фундамент, прежде чем можно будет начать следующий этап строительства.

Как видно, не существует универсального ответа на вопрос о том, насколько глубокими должны быть фундаменты, и всегда следует проводить профессиональный анализ и проверку, чтобы гарантировать, что выбранная вами глубина фундамента подходит для вашей сборки и для условий сайта. Существуют строительные нормы и стандарты, обеспечивающие высокое качество строительных проектов, их безопасность и соответствие назначению. Несоблюдение этих стандартов и руководств может привести к дорогостоящим ремонтным работам, задержкам проекта и разочарованию клиентов.

Категории: Новости

Опубликовано: 25.10.2022

Добавил: Admin

Насколько глубоким должен быть фундамент? | Глубина фундамента различных наружных сооружений

Распространяйте любовь

Насколько глубоким должен быть фундамент для наружной конструкции? Есть много типов наружных конструкций, которые вы можете построить, чтобы повысить ценность вашего дома. Внешние работы, такие как ограждение и перегородки, повышают безопасность вашего дома. Наружные декоративные конструкции, такие как открытые пруды, душевые, фонарные столбы, деревья, перголы и садовые скульптуры, придают эстетическую привлекательность вашему двору, поместью и дому. Третья категория наружных проектов, которые вы можете иметь на своей частной территории, — это вспомогательные дополнения, такие как почтовые ящики на обочине, септик, люк и смотровые камеры. Еще одна идея улучшения дома на открытом воздухе, которую домовладельцы хотели бы иметь в своей частной собственности, — это гибридное дополнение для развлечений и коммунальных услуг, такое как остров для барбекю.

Перед тем, как приступить к строительству любого из вышеперечисленных сооружений, вы должны знать глубину фундамента, который вам предстоит копать или выкапывать, а также ширину. Эта деталь будет указана на строительных чертежах, выполненных вашим инженером, архитектором или чертежником. В зависимости от вашего штата или муниципалитета вам может потребоваться получить разрешение на строительство, прежде чем строить структуру. Для рытья траншей, превышающих определенную минимальную глубину, могут потребоваться дополнительные разрешения. Более глубокие траншеи представляют опасность, поэтому вам необходимо будет соблюдать правила OSHA, такие как земляные работы, защитные ящики для траншей и безопасный доступ в траншею и из нее. Перед рытьем какой-либо ямы, котлована или траншеи на вашей территории одним из предварительных требований, которое вы должны выполнить, является обращение по номеру 811 Safe Dig, чтобы уведомить операторов коммунальных служб, чтобы они могли найти и отметить положение коммунальных служб в вашем доме. площадка.

Ниже приведена минимальная глубина земляных работ для различных наружных работ:

Рассмотрим глубину земляных работ, необходимую для различных типов наружных работ:

Размер основания Таблица – Глубина фундамента для различных наружных проектов

Фундамент для экранной стены с рельсами, стойками, бетонным основанием и бетонным основанием.

Размер бетонного фундамента будет шириной 450 мм x 900 мм в глубину от уровня земли.

Фундаменты для стоек перголы

Размер бетонного фундамента должен быть 400x400x500 мм в глубину от уровня земли.

Фундамент для высокопрочного проволочного ограждения

Глубина отверстий для столбов будет примерно 1093 мм (43 дюйма) или от 36 до 60 дюймов в зависимости от высоты столба.

Фундамент для забора из сетки-рабицы с верхней перекладиной

Для столба высотой 48 дюймов (1220 мм) от уровня земли глубина основания фундамента будет составлять 30 дюймов (762 мм) от уровня земли.

Фундамент для кирпичной ограждающей стены

Для кирпичной ограждающей стены или экранной стены глубина зависит от состояния грунта (несущая способность грунта), а также от нагрузки надстройки. Глубина может быть от 500 мм до 2500 мм. 500 обычно является минимальной глубиной, но толщина бетонного основания должна быть не менее 200 мм. Земляное покрытие (засыпка по бокам траншей) должно быть не менее 300 мм, а уровень цоколя должен быть на уровне DPC (влагонепроницаемого слоя), уложенного поверх кирпичной кладки основания. Минимальная высота цоколя от уровня земли 150 мм.

Минимальная ширина бетонного основания кирпичной стены составляет 600 мм. Приблизительно, ширина бетонного основания обычно в 3 раза больше ширины в полкирпича.

Фундамент для стального частокола

Высота стального частокола может составлять от 700 мм до 3600 мм над уровнем земли. Минимальная глубина выкапываемой ямы для столбов должна быть 600 мм от уровня земли.

Диаметр котлованов зависит от высоты ограждения над уровнем земли. Для столбов высотой менее или равной 2400 мм размер отверстий может быть 350×350 мм или 450 мм в диаметре. Для более высоких стоек высотой 3000 мм и выше необходимы отверстия размером 450×450 мм или диаметром 600 мм.

Глубина фундамента для фонтана

Общая глубина фундамента фонтана или водного объекта от уровня земли включает пространство для резервуара и рециркуляционного насоса, который обычно строится и устанавливается на дне фундамента. этаж. В качестве альтернативы резервуар (и насос) можно построить на крайних сторонах пола водяного фундамента. Есть фонтаны с одним прудом, который также выполняет функцию водохранилища, и фонтаны, у которых есть отдельный резервуар и пруд. Типичная минимальная глубина раскопок, необходимая для фонтана, составляет от 14 до 30 дюймов, в зависимости от размера, местоположения и конструкции резервуара.

Фундамент для выкопанного пруда

Выкопанной пруд строится путем рытья котлована в земле, в котором будет находиться вода. Типичная глубина котлована до уровня земляного полотна составляет около 919 мм.

Фундамент для приподнятого пруда

Водоем приподнятого пруда находится над уровнем земли, а не в выкопанной яме или яме. Приподнятые стены контейнера возводятся из кирпича, камня, бетонных блоков или железобетона, облицованного гидроизоляцией.

Типичная глубина фундамента декоративного приподнятого пруда составляет от минимум 100 или 150 мм до 500 мм от уровня земли. Высота над землей около 500 мм. Высота декоративного пруда не должна быть слишком большой, ведь он должен обеспечивать идеальный непрерывный обзор сверху.

Если вы занимаетесь разведением декоративных рыб в коммерческих целях, примерный размер большого японского пруда с карпами составляет около 3,96 м в длину, 1,83 м в ширину и 0,91 м в высоту над уровнем земли. Выемка полос до пониженного уровня обычно колеблется от 150 мм до 500 мм в глубину от естественного уровня земли.

Основания для садовой скульптуры из камня/металла

Художественная ландшафтная скульптура обычно изготавливается из камня, металла или дерева. Горизонтальная площадь фундамента (его размах) зависит от размеров скульптуры и ее веса. Глубина котлована фундамента от уровня земли может составлять от 100 мм до 500 мм.

Фундамент для фонарных столбов дорожки

Садовый фонарный столб в викторианском стиле может стать прекрасным дополнением к вашей частной собственности. Его также можно использовать в качестве уличного фонаря. Фонарные столбы с солнечным светом могут достигать 3,25 м в высоту или 0,60 м в длину.

В зависимости от высоты фонарного столба типичная глубина котлована для основания короткого фонарного столба (например, 48 дюймов в высоту над уровнем земли) будет составлять около 22 дюймов в глубину и 12 дюймов в ширину (559 мм в глубину x 305 мм в диаметре). . Общая глубина раскопок включает нижний слой уплотненного гравия толщиной 6 дюймов и неармированное бетонное основание высотой 16 дюймов.

Более высокий фонарь на солнечных батареях, такой как тот, что используется на улицах, будет иметь гораздо более глубокое основание, от 600 мм до 1100 мм. Для столба уличного фонаря высотой 6,0 м потребуется фундамент глубиной от 1000 до 1100 мм. Фундамент глубиной 1500 мм подходит для столба уличного освещения высотой 6,5 м. Столб уличного фонаря высотой 3 м, измеренный от уровня земли, требует фундамента глубиной 700 мм.

Фундамент для кирпичного почтового ящика

Отдельно стоящий почтовый ящик, расположенный у ворот переднего двора рядом с тротуаром, в США называется почтовым ящиком у обочины. Почтовые ящики на обочине могут быть построены из различных материалов, таких как кирпич, камень, металл, влажный бетон или сборный железобетон. Согласно правилам и положениям USPS, высота почтового ящика на обочине не должна превышать 41–45 дюймов. Стандартная и разрешенная средняя высота составляет 42 дюйма (1067 мм). Минимальное расстояние почтового ящика от края прилегающей дороги должно составлять от 6 до 8 дюймов.

Как правило, почтовый ящик, примыкающий к улице без бордюра (тротуара), должен располагаться на расстоянии не менее 2 футов (610 мм) от края дороги.

Почтовый ящик, выходящий на улицу с бордюром (тротуаром), должен располагаться на расстоянии не менее 6–8 дюймов (152–203 мм) от края тротуара.

Фундамент кирпичного почтового ящика аналогичен фундаменту кирпичной колонны. Размер выемки ямы зависит от размера основания колонны. Типичный почтовый ящик из кирпича имеет четыре стороны длиной в два кирпича. Стандартный размер кирпича составляет 230 мм в длину, 110 мм в ширину и 76 мм в высоту с растворным швом 10 мм. Таким образом, каждая сторона будет (230 × 2) + 10 = 470 мм. Для кирпичной колонны высотой 470 х 470 х 1067 мм требуется основание фундамента примерно 69 мм.0x690мм.

В правилах USPS указана максимальная глубина 24 дюймов (610 мм) для раскопок фундамента почтового ящика, так что это объем выкопанной земли 690x690x610 мм.

Фундамент для стальных почтовых ящиков и почтовых ящиков

В Соединенных Штатах почтовое отделение (USPS) требует, чтобы домашний почтовый ящик устанавливался на стальной или алюминиевой стойке с минимальным диаметром 2 дюйма (51 мм). В качестве альтернативы почтовые ящики могут быть установлены на деревянных столбах минимальной толщины 4 × 4 дюйма.

Согласно данным USPS, максимальная глубина вырытых отверстий для фундамента почтового ящика должна составлять 24 дюйма (610 мм). Глубина фундамента не должна превышать 24 дюймов. Это позволяет стойке прогибаться при столкновении с движущимся транспортным средством. Ширина фундаментов будет около 300х300мм.

Глубина копания для посадки деревьев

Успешно посадить дерево на заднем дворе не так просто, как думает большинство людей. Неправильная посадка дерева может привести к увяданию или гибели, даже если дерево было здоровым. Посадка дерева слишком глубоко или слишком мелко вызывает осложнения, которые сокращают срок его жизни. Очень большая часть корней дерева (80%) растет и распространяется горизонтально, как спицы плоского велосипедного колеса, и эти корни занимают верхний слой почвы на уровне полос глубиной до 18–24 дюймов (от 457 до 610 мм).

Квалифицированный и опытный садовод заранее спланирует посадку дерева. Он или она примет во внимание упомянутую выше информацию, максимальное горизонтальное распространение корней, а также общую глубину, занимаемую корнями. К этим параметрам оценщик должен добавить прибавку 250 мм к горизонтальному распространению и еще 250 мм к глубине корня. Таким образом, в этом случае максимальная общая глубина котлована составит 610 мм + 250 мм = 860 мм.

Чтобы определить правильную ширину выкопанной ямы, вам необходимо измерить горизонтальное распространение корней, а затем добавить по 250 мм с обеих сторон от диаметра ямы. Если яма квадратная, добавьте припуск 500 мм (250 мм x 2) со всех четырех сторон.

Фундамент для деревянной беседки

Деревянная беседка состоит из четырех деревянных стоек и закрытой крыши со стропилами и балками для поддержки лиан и вьющихся растений. Отверстия для столбов имеют глубину 500 мм от уровня земли и ширину 400×400 мм.

Фундамент для уличного душа

Открытый душ на заднем дворе представляет собой интересную конструкцию, позволяющую принимать душ на открытом воздухе, устраняя застойные явления и предотвращая использование внутренних душей. Он идеально подходит для гостей, живущих в хозяйственных постройках, и общественных мероприятий, таких как домашние вечеринки. Строительство летнего душа включает выкапывание верхнего слоя почвы на глубину около 150 мм, уплотнение грунта и заливку бетонной плиты поверх гидроизоляционной мембраны. Душевой пол может быть устроен как обычный жилой душевой пол, с небольшим уклоном в сторону сливного отверстия, встроенного в центре или в самом конце основания. 9№ 0003

В качестве альтернативы летний душ может быть выполнен в виде теннисного корта, с небольшим уклоном, с дренажными желобами из сборного бетона или французскими водостоками по периметру основания.

Душевой поддон может быть огражден деревянными, стеклянными, ПВХ, каменными или кирпичными стенами. Если вы строите ограждение, вам нужно будет выкопать фундамент для стен, чтобы заложить железобетонные балки. Стены также могут опираться на бетонную подушку душа, если они легкие. Типовой ростверк имеет краевое утолщение 200х200 мм и плиту толщиной 100 мм.

Фундамент для септиктенка

Септик – это система хранения и удаления сточных вод для домашнего хозяйства или небольшого сообщества, которая не подключена к основной городской канализационной системе. Система септика состоит из резервуара и дренажных труб, соединенных с распределительной коробкой (насосной коробкой), которая направляет сточные воды в дренажное поле. Дренажное поле (также известное как поле выщелачивания) имеет ряды перфорированных труб, из которых сточные воды могут просачиваться в землю.

Септик полностью закапывается под землю, за исключением стояков доступа (смотровых труб), которые будут выступать на поверхность. Септики бывают разных конструкций, например, с одним отсеком, с двумя или тремя отсеками. Размер зависит от вместимости.

Большинство септиков изготавливаются из железобетона, сборного железобетона или кирпичных стен. Типичный двухсекционный септик вместимостью 1600 галлонов имеет ширину 68 дюймов (1700 мм) и длину 145 дюймов (3680 мм). Он включает в себя плиту перекрытия толщиной 150 мм, стены высотой 1500 мм и железобетонный каркас толщиной 100 мм. верхняя плита с двумя или тремя крышками люков диаметром 450 мм и рамой.

Толщина слоя обратной засыпки заглубленного резервуара составляет 300 мм, поэтому общая глубина выемки грунта будет составлять от 1800 до 2000 мм. Размер выкопанного котлована составит около 1700 х 3680 х 1800 мм в глубину.

Фундамент для люка или смотровой камеры

Люк и смотровая камера — это одно и то же. Это подземный отсек, построенный из кирпичных или сборных железобетонных стен, бетонной плиты и верхней железной крышки и каркасного доступа. Отсек имеет форму прямоугольного ящика или полого цилиндра, и его основное назначение – размещение соединений и отводов для дренажных труб. Инспекционные камеры также используются для размещения точек доступа к подземным электрическим/телекоммуникационным кабелям, а также узлов водоснабжения, счетчиков и клапанов. Обычно эти отсеки называют распределительными коробками.

Глубина колодца, который вы хотите построить, зависит от диаметра канализационной трубы, а также ширины камеры. Для камеры диаметром 1050 мм с канализационными трубами диаметром 150 мм максимальная глубина смотрового колодца составляет 3,10 метра. Диаметр основания на месте составляет 1,50 метра, а его номинальная высота составляет 400 мм.

Фундамент для барбекю на открытом воздухе

Площадка для барбекю на заднем дворе — прекрасное дополнение к вашему частному жилому дому.
