Ширина и глубина фундамента для забора

Забор, особенно со стороны улицы, несет не только функцию ограждения. Это еще и своеобразная «визитная карточка», характеризующая статус хозяев или организации. Совместить практичность и респектабельный облик сооружения можно только в капитальном заборе, который, как правило, возводится на ленточном фундаменте.

Хотя фундамент выполняет несущую функцию и не является элементом декора, его наличие позволяет реализовать практически любые варианты дизайна. Открывается возможность применить в ограждении кирпичные столбы и цокольное основание, гармонирующие с любым видом забора. К тому же капитальное основание значительно увеличивает срок службы ограждения и препятствует проникновению на огражденную территорию мелких грызунов и кротов.

На первый взгляд монтаж ленточного фундамента не представляет ничего сложного, но если допустить ошибку, то ограждение не прослужит долго и может начать разрушаться уже через полгода. Кроме того, даже правильный расчет, который станет гарантией высокого качества и долговечности, не всегда будет оптимальным с экономической стороны.

Глубина закладки ленточного фундамента

Этот параметр зависит в основном от состава грунта и климатической зоны. Многие специалисты рекомендуют производить закладку ниже глубины промерзания, но в Московском регионе ‒ это глубже 1,5 м, а в северных областях под забор придется рыть котлован.

Мы предлагаем ленточный фундамент под забор, уложенный на глубину всего 40 см, и гарантируем, что наш вариант станет надежной основой вашего забора даже на пучинистых грунтах. Естественно, выполнить фундамент можно и глубже, но это повлечет за собой дополнительные трудозатраты и расход бетона, что существенно отразится на стоимости для клиента. Оптимизировать глубину без ущерба качеству и надежности удается благодаря трем важным моментам – усиленной песчаной подушке, правильному армированию и соответствующей марке бетона.

Песчаная подушка

Как известно, слой песка под бетонным основанием способствует равномерному распределению нагрузки на грунт и обычно его насыпают толщиной 10 см. В нашем случае песчаная подушка насыпается слоем 20 см, при этом дело совсем не в распределении нагрузки. Песок является легкопроницаемым материалом и не задерживает воду, поэтому под бетоном будет относительно сухой слой. В зимний период, когда грунт, замерзая, вспучивается, песок останется неподвижным и в разы снижает силы пучения более низких слоев.

Армирование бетонной ленты

Армирование любой Ж/Б конструкции производится с целью усилить ее в зоне растяжения. Поэтому арматура закладывается именно в тех местах, где нагрузка будет растягивающей. В консольных конструкциях это верхние слои, в двухконсольных – нижние. Но существуют элементы, подвергающиеся знакопеременным нагрузкам, поэтому их армирование выполняется совсем по другой технологии.

В данном случае фундаментная лента является такой конструкцией по аналогии с дорожной плитой. Поэтому рабочая арматура закладывается как в нижней, так и в верхней части с соблюдением защитного слоя бетона 30 мм, согласно СНиП 2.03.01-84. В результате полученная балка способна выдержать воздействие нагрузки сверху от веса забора, а также снизу от давления грунта при вспучивании.

Бетон

По правилам для заливки монолитных фундаментов применяется тяжелый бетон класса В 22,5. Такой бетон характеризуется маркой прочности М-300, морозостойкостью F 150 и водонепроницаемостью W 5-W 6. Характеристики вроде бы идеальные, но и здесь есть свои «подводные камни». Все эти показатели достигаются лишь при правильной технологии укладки, чтобы плотность затвердевшего бетонного раствора достигала порядка 1800-1900 кг/м³. При содержании в смеси пузырьков воздуха все качественные характеристики будут значительно снижены. Для того чтобы уложить бетон в опалубку, мы используем погружные вибраторы, благодаря чему не только обеспечивается выход воздуха, но и плотное сцепление раствора с арматурой.

Важно! Глубина ленты 40 см при соблюдении всех перечисленных параметров становится оптимальной для большинства грунтов. При этом на болотистой местности или при высоком уровне грунтовых вод, глубина и конструкция основания рассчитывается индивидуально.

Ширина фундамента для забора

Ширина подошвы основания определяет площадь опирания конструкции на грунт ‒ чем шире фундамент, тем меньше будет удельная нагрузка. Рассчитав удельную нагрузку и произведя анализ состава и плотности грунта на глубине опирания, можно высчитать необходимую ширину конструкции. Так как показатели опорной способность грунта для каждого типа уже рассчитаны, нужно вес секции забора разделить на этот показатель, а затем разделить на длину секции и получить необходимую ширину. Также нужно к полученному результату добавить 30% запаса, так как водонасыщение грунта в различное время может изменять его опорную способность. Рассчитанную таким образом ширину нужно оптимизировать, увеличивая ее до стандартных размеров под кладку цоколя.

В нашем каталоге предложены 3 варианта ширины ленточного фундамента, оптимизированные под нагрузку и кладку цоколя из кирпича стандартного формата 1 НФ 250х120х65. Выбор осуществляется с учетом нагрузки, которая зависит от вида забора и его высоты.

  • 250 мм – для легких ограждений из профнастила или штакетника с кладкой цоколя, толщиной полкирпича.
  • 380 мм – для кованых или заборов из профтрубы средней весовой категории с укладкой цоколя в кирпич.
  • 510 мм – для тяжелых кирпичных заборов с цоколем в полтора кирпича.

При выборе ограждения наши специалисты безошибочно определят необходимую толщину монолита, но по желанию клиента его можно расширить. Следует также учитывать, что толщина кирпичных столбов соответствует 510 мм, при выборе основания ‒ 250 или 380 мм, в местах установки опор фундамент выполняется соответствующей шириной 510 мм.

В отдельных случаях на зыбких и болотистых почвах возможен комбинированный вид фундамента, совмещающий в себе качества ленточного основания и ростверка, передающего значительную часть нагрузки опорам, забетонированным на соответствующую глубину.

Компания ООО «ЦЕНТРЗАБОРОВ» предлагает заказать установку ленточного фундамента для забора с кирпичными столбами. При заказе нужно учитывать, что вместе с выполнением монолитных конструкций производится установка опор, как минимум металлических столбов без обкладки кирпичом. Так как трубы устанавливаются по линии фундамента, выполнить их монтаж можно только до заполнения опалубки бетоном. Учитывается также потребность прокладки электрических кабелей внутри опор для подключения осветительного оборудования и/или узлов механического привода ворот. Для этого необходимо предусмотреть прокладку гильз и рукавов в бетоне.

При оформлении заказа на объект выезжает профессиональный замерщик. Расчет производится только на основании полученных данных. Клиенту будут предложены несколько наиболее подходящих вариантов, при этом в процессе совместного рассмотрения могут вноситься коррективы и дополнения. После утверждения заказчиком окончательного проекта определяется стоимость фундамента с подробным обоснованием всех работ и материалов.

Монтаж фундамента

Монтаж производится выездной бригадой опытных монтажников в удобное для клиента время, заранее оговоренное в договоре. При установке соблюдаются все строительные правила, а работы выполняются в полном соответствии проекту в заданные сроки.

Разметка на местности

Разметка выполняется в соответствии с проектными данными по маячкам, установленным замерщиком в присутствии заказчика. Для обозначения осей забора натягивается шнурок.

Выкапывание траншеи

Траншея выкапывается на расчетную глубину с учетом песчаной подушки. По ширине траншея выкапывается на 10 см шире для возможности установки опалубочной конструкции.

Бурение отверстий под опоры

Скважины бурятся по центру траншеи в намеченных точках. Бурение выполняется бензобуром с диаметром на 20 мм больше диаметра опоры, что позволяет максимально сохранить плотность грунта.

Установка и уплотнение опор

Опоры заранее изготавливаются из квадратной трубы 60х60 и обрабатываются антикоррозионным составом. При высокой коррозионной активности грунта проектом могут предусматриваться защитные покрытия, а также замещение грунта из скважины уплотнительным составом (гравием с песком, гарцовкой, бетоном). После установки опор при уплотнении нивелируется их вертикальность. Опоры калитки и ворот дополняются армирующими поясами в виде армирующих стаканов.

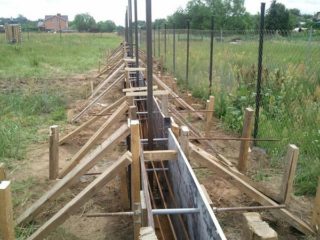

Монтаж опалубки

Опалубка собирается из ламинированной фанеры с деревянными элементами. Материал позволяет ускорить сборку, предотвратить утечку бетонного раствора и достичь ровных стенок монолита.

Засыпка и уплотнение песчаной подушки

Для песчаного основания применяется песок крупных фракций, обладающий высокой водопроницаемостью. Засыпка производится слоем не менее 20 см с последующим проливанием водой для уплотнения. На песчаных грунтах толщина слоя подушки может быть уменьшена.

Установка арматурного каркаса

Каркас изготавливается по месту монтажа из четырех продольных арматур: А 400 ø 10 мм в 2 ряда с шагом поперечной обвязки 40 см. Соединение арматуры производится свариванием или вязкой. В опалубке каркас устанавливается по центру с отступом от дна и поверхности на 30 мм. Армирующие пояса несущих опор связываются с армоскелетом ленты.

Укладка бетона

Бетон доставляется с ближайшей БСУ в автосмесителе и заливается в опалубку через рукав. В процессе укладки производится уплотнение вибрационным способом. Механизированный способ выполняется оперативно в срок сохранения бетоном подвижности.

Разбор опалубки

Разбор опалубочной конструкции производится не ранее затвердевания бетона до 70% прочности, что происходит в течение 10-14 дней. Сразу после разбора производится засыпка откосов и трамбовка грунта.

Сдача готового сооружения заказчику

Визуальному контролю подлежат проверка целостности фундамента, отсутствия трещин, сколов, раковин и других деформаций. Приборному контролю – горизонтальность поверхности всех пролетов фундаментной ленты.

Читайте также:

  • Какая высота забора должна быть по законодательству РФ
  • Какое выбрать ограждение для загородного участка?
  • Нормы и правила установки заборов

Строим правильно: глубина фундамента под забор

Насколько правильно строителем выбрана глубина фундамента под забор будет зависеть срок службы ограждения.

Что же необходимо учитывать в таких случаях?

Как правильно возвести фундамент, чтобы он был прочным и при этом не допустить перерасхода стройматериалов?

Многие хозяева частных домостроений хотят получить рекомендации опытных специалистов. Вот что они советуют по этому поводу.

Для чего нужен фундамент под забор

Монолитно-ленточное основание для забора из профлистаМонолитно-ленточное основание для забора из профлиста

Монолитно-ленточное основание для забора из профлиста

Каждое строение нуждается в прочном основании, в роли которого выступает фундамент.

От его качества будет зависеть насколько долго простоит вся конструкция.

Без него или если он будет слабый, то, скорее всего,постройка даст трещину или вообще накренится и рухнет.

Только надежная опора, закрепленная в земле, будет прочно удерживать забор.

Фундамент под забором выполняет несколько функций:

  • поддерживает над ним возведенное строение
  • равномерно распределяет нагрузку на землю
  • не позволяет грунту вымываться с участка
  • защищает от затопления талыми водами
  • придает красоту и законченность дизайну наружного интерьера

И все же основная задача, которая возлагается на фундамент забора,—это обеспечение устойчивости ограждения на долгие годы. Тут важно выбрать правильные параметры для его создания.

Самый значимый фактор здесь кроется в том, какой вид основания будет наилучшим под те материалы, из которых будет изготовлен сам забор.

Как конструкции заборов влияют на тип основания

Вариант прокладки между надземной постройкой и грунтом выбирается в зависимости от конструкции забора и свойств стройматериалов, запроектированных для его изготовления. Внешний периметр участка может быть отделен от соседей и улицы с помощью таких стройматериалов и элементов конструкции:

  • древесных пролетов
  • профнастила
  • шифера
  • кирпичной кладки
  • каменной изгороди
  • железобетона
  • металлических листов
  • кованых решеток
  • сеткой-рабицей

Бывают и неординарные варианты заборных стен, например, из пластиковых или стеклянных бутылок, но они встречаются крайне редко. Поскольку свойства и вес всех этих материалов существенно отличаются, то основания под них также должны быть разные.

Глубина и площадь работ тоже подбирается индивидуально, под каждый тип забора. Очень значительно на вид фундамента влияет именно вес стройматериалов, которые необходимо прочно удерживать от разрушения за счет основания. Но есть и другие существенные факторы, которые тоже нужно не пропустить при закладке данного вида опоры.

Например, глубина фундамента под забор из профнастила, несмотря на легкость гофрированного листа по сравнению с другими материалами,не сильно отличается от основания под тяжелыми строениями. Здесь свое влияние оказывает большая парусность, возникающая во время ветреной погоды.

Неглубокий фундамент в данном случае не сможет сдерживать сильные порывы ветра, что в конечном итоге повлечет крен и падение ограждения.

Исходя из всего вышеописанного, можно сделать вывод, что сначала нужно точно определить, из чего будет изготовлена верхняя часть забора и какой формы он будет, а затем начинать строительство его несущей части.

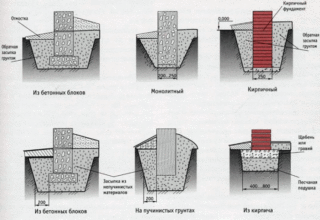

Выбираем тип фундамента

Какой же тип несущего основания будет оптимальным в том или ином? Это зависит от надземного сооружения ограждения, типа грунта, уровня залегания почвенных вод и толщины промерзания грунта. Чтобы правильно выбрать тип фундамента, нужно изучить их названия и свойства. Их виды носят такие названия:

  • свайный
  • столбчатый
  • ленточный
  • комбинированный
  • каменный, или бутовый

Все перечисленные типы отличаются не только по структуре, а и трудозатратами и финансовыми вложениями на их создание. Как же найти оптимальную середину между надежностью фундамента под забор и необходимым количеством материалов на его строительство?

Понять это можно по тем свойствам, которые будет обеспечивать готовое основание ограждения.

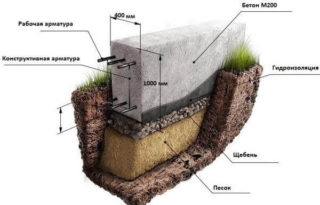

Ленточный фундамент

Из всех перечисленных вариантов в строительстве наиболее часто применяется ленточный фундамент. Железобетонная «подушка»лучше всего распределит нагрузку возведенному над ней, стеновому ограждению любого типа.

Но для забора из легких материалов этот вариант не является оптимальным в связи с большими капиталовложениями на его создание.

Чаще всего сплошное бетонное основание в виде ленты выбирают под строительство каменных и кирпичных ограждений. Однако в таких случаях следует учесть, что только правильно рассчитанная глубина фундамента под забор из кирпича обеспечит долговечную прочность всей конструкции и в тоже время не допустит перерасхода средств.

Также ленточный фундамент будет лучшим вариантом при сооружении ограждения из кирпичных столбов, к которым будут крепиться тяжелые бетонные панели. Металлические опоры, удерживающие кованые пролеты, тоже достаточно прочно будут закреплены и объединены в ленточном фундаменте.

Столбчатые опоры

Какой же оптимальный вариант будет для забора из не тяжелых узорных или сплошных пролетов, удерживаемых на кирпичных столбах? Если спроектировано создание по периметру участка строения с несущими кирпичными или металлическими вертикальными элементами, то для него лучшим будет столбчатый фундамент.

Винтовой фундамент для забораВинтовой фундамент для забора

Винтовой фундамент для забора

Затраты на строительство значительно снижаются по сравнению с ленточным основанием, а выполнить его можно довольно быстро. Нужно всего лишь пробурить скважины и залить в них бетон.

Комбинированный фундамент

В структуру такого основания входят два типа забора, объединенных в один — это ленточный и столбчатый варианты. Такой низ постройки превышает прочность ленточного фундамента, поэтому он применим для забора из очень тяжелых и массивных пролетов.

С одной стороны столбы будут крепче держаться, если их основание уходит глубоко в землю. С другой стороны объединение залитого в скважинах бетона в одно целое с ленточным фундаментом создаст более прочную конструкцию, которая равномерно будет распределять вес пролетов и не даст столбам сместиться в сторону от вертикальной оси.

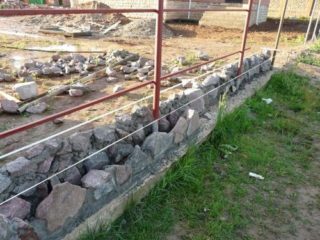

Бутовый камень

Природный камень является не только прочным строительным материалом, а еще и красивым элементом декорации заборного ограждения. Дизайнеры наиболее удачно применяют его в сочетании с коваными решетками. Бутовый камень прекрасно подчеркивает творчество, заложенное художественным мастерством кузнеца, и достойно облагораживает его.

В тоже время массивные булыжники замечательно обеспечивают надежность крепления опор, на которые навешивают кованые решетки. Из них получается красивый, монолитный фундамент, который не требует дополнительного оштукатуривания и может простоять без ремонта долгие годы.

Свайный фундамент

В местах, где почвенный покров обладает неустойчивыми свойствами и при морозах расширяется и выталкивает фундамент, лучше всего построить забор на винтовых сваях. Они помогут сохранить устойчивость ограждению длительный период времени.

Обратите внимание. Свайный тип фундамента может устанавливаться только под заборы из легких материалов.

Сама по себе свая состоит из металлической трубы с внутренней заливкой бетоном. Опора ввинчивается в землю благодаря специальной лопасти, расположенной на конце трубы.

Здесь важно знать глубину промерзания грунта. Лопасть играет роль анкера в фундаменте забора. Ее обязательно нужно укрепить ниже уровня промерзания почвы, чтобы конструкцию не выдавило из замерзшей земли и это не привело к разрушению.

Итак, какой бы тип фундамента ни был выбран, он должен выполнять основную функцию: прочно удерживать надземное строение долгие годы, что может быть обеспечено только правильной глубиной его закладки.

Какой глубины нужно вырыть котлован под будущий забор

В фундаменте любого строения закладывается будущая основа, которая влияет на общее направление строительства в последующих его этапах. Поэтому так важно грамотно выполнить расчеты, чтобы в результате получилось надежное и долговечное ограждение участка.

В тоже время необходимо разумно и экономно подойти к финансовым затратам на создание прочного основания и избежать их перерасхода.

К тому же каждый хозяин хочет, чтобы его забор выглядел эстетично и обеспечивал долгую и надежную защиту личной территории от воров, да и просто любопытных глаз соседей или прохожих. Такие гарантии может обеспечить только очень прочная конструкция, сооруженная на границе участка.

На ее устойчивость, прежде всего, будет влиять правильная глубина закладки фундамента, благодаря чему ограждение сможет прослужить не один десяток лет.

Независимо от конструкции материалов забора существует одно общее правило для их возведения: обязательно нужно правильно рассчитать размер глубины фундамента, чтобы обеспечить достаточную устойчивость и предотвратить быстрое разрушение.

Как рассчитать толщину фундамента

Для возведения забора нужно выполнить расчет не только глубины заложения фундамента, а еще и его ширины. Как было упомянуто выше на эти параметры оказывают очень сильное влияние вес конструктивных элементов сооружения.

В практике строительства установлено, что для легких типов построек для ограждения периметра территории, оптимальной глубиной фундамента будет расстояние 0,5-0,6 м от поверхности почвы. Такие размеры данного элемента уже неоднократно подтвердили его надежность и оптимальный расход строительных материалов. Поэтому полуметровая глубина грунта таких легких строений является стандартным показателем.

Что же касается более тяжелых конструкций, то здесь необходимо определять размеры основания в зависимости от имеющихся критериев, которые могут сильно отличаться на разных участках земли. Каждый из них может оказаться пагубным для ограждения.

Для вычисления глубины заложения фундамента под кирпичный забор нужно знать данные определенных параметров:

  • насколько глубоко замерзает земля в зависимости от места расположения участка
  • удельный вес материала забора
  • из каких слоев состоит почва по мере углубления в нее
  • физические свойства каждого пласта, входящего в структуру грунта

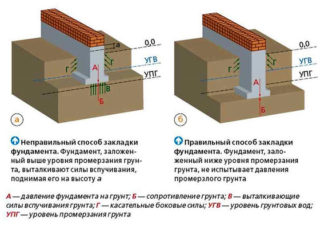

Самым важным из этих параметров является уровень промерзания. Дно фундамента должно располагаться ниже этой точки минимум на 0,4 м для массивных и тяжелых строений из кирпича, бетона или камня. Уточнить данный параметр можно в справочных материалах в зависимости от того, в какой климатической зоне расположен участок.

Для правильных расчетов необходимо знать площадь всего фундамента, который будет заливаться под стены забора. Его определяют путем умножения длины железобетонной ленты на ее ширину.

Значение поможет правильно определить глубину основания, которое должно равномерно распределить нагрузку от надземной конструкции на почву с целью надежного удержания пролетов в вертикальном положении. Такой подход гарантированно обеспечит надежную устойчивость, даже если сооружение будет установлено на пучинистом грунте.

Надежную площадь основания рассчитывают по следующей формуле:

S = F * K/Z * R,

где F—суммарное давление надземной части на фундамент

K— коэффициент надежности

R — сопротивление грунта

Z— коэффициент условий работы

Обеспечить хорошую устойчивость строению сможет фундамент, у которого общая площадь будет не меньше полученного в расчетах значения. Все необходимые параметры для вычислений нужно искать в справочной или строительной литературе.

Какие нюансы могут еще повлиять на глубину закладки фундамента

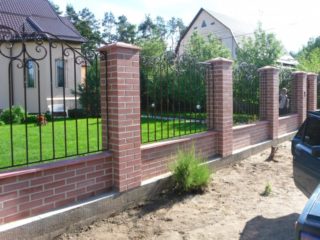

Кирпичная ограда на фундаментеКирпичная ограда на фундаменте

Кирпичная ограда на фундаменте

Иногда ленточный фундамент может располагаться не очень глубоко.

Все зависит от веса и свойств материалов, а также самой конструкции забора.

В каждом отдельном случае нужно подходить индивидуально и общие правила для строительства даже однотипных строений вряд ли можно составить.

Например, если забор будет изготавливаться из легких пролетов на кирпичных столбах и в конструкции предусмотрена надземная кладка между вертикальными опорными элементами, то глубину основания можно заложить выше.

Дно котлована при таких условиях можно устроить на расстоянии не полметра от поверхности земли, а не менее 0,3 м.

Это позволит сэкономить деньги на покупке стройматериалов. Однако возводить забор прямо на земле не рекомендуется, т. к. это приведет к тому, что он быстро разрушиться.

В отношении массивных заборов на мягких почвах и с высоким уровнем залегания грунтовых вод, лучше предусмотреть увеличенную глубину заложения фундамента, потому что в таких местах почва может сильно проседать. Но если участок расположен на сланцевых породах камня или других твердых слоях грунта, то дно фундамента можно расположить и выше.

Прочность в таких местах очень высокая и обеспечивается устойчивость благодаря механическим свойствам породы. К тому же создать котлован под фундамент в таком месте очень сложно, поэтому его глубину допустимо выбирать на уровне 20 — 25 см.

Опытные специалисты при расчетах глубины основания всегда анализируют такие факторы:

  • какой тип сооружения будет возводиться
  • особенности конструкции
  • рельеф и уклон местности
  • свойства почвенных слоев
  • залегание грунтовых вод
  • на какую величину промерзает участок

Если участок расположен в местности с сильным уклоном, то глубина заложения фундамента может быть различной по мере снижения высоты поверхности участка. Основание под постройку выполняют ступенчатым способом, разбивая ленту из бетона на несколько участков разного уровня.

Выступы фундамента над грунтом в таком случае нужно предусмотреть не ниже 10 см, что не позволить грязи скапливаться на его поверхности во время выпадения осадков.

Вариант установки забора с пролетами из профнастила тоже может иметь разную толщину основания в комбинированном фундаменте. В местах сооружения опорных столбов он должен быть больше, чем под листовыми элементами. Такое основание позволяет существенно сэкономить на стройматериалах трудозатратах и обеспечить достаточную устойчивость.

Прочность конструкции забора очень сильно зависит от заложенного под ней основания. Правильно определенная глубина фундамента обеспечит долгий срок службы возведенного ограждения.

Во время определения параметров не поленитесь узнать все характеристики земельного участка. Это не только обеспечит хорошую охрану вашей усадьбе, а еще и избавит от повторных затрат на его капитальный ремонт или новое строительство.

Если же все расчеты выполнены правильно и с учетом всех особенностей местности, а также материалы выбраны хорошего качества, то прочность забора не заставит хозяев беспокоиться после первой же зимы. Экономить в таких случаях нужно грамотно, чтобы впоследствии не пришлось выложить значительно больше, чем было сэкономлено. Тем более, что это должно быть, прежде всего, в ваших же интересах.

А о том, как залить фундамент под забор, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


глубина, разновидности и строительство своими руками

Содержание статьи:

Фундамент воспринимает нагрузки от здания и равномерно распределяет усилия на основание. Фундамент под забор предохранит заграждение от перекосов, разрывов и деформаций. Основание представляет собой бетонную ленту с квадратными расширениями под столбы из кирпича или бетона. Металлические стойки не требуют увеличения размера опорной полосы.

Необходимость фундамента под забор

Для тяжеловетного забора фундамент необходим, как и для любой другой постройки

Прочное основание является неотъемлемой частью ограды, особенно если забор отличается большим весом. Разумное использование материала предполагает строительство фундамента в соответствии с потребностями. Например, металлические стойки с сеткой требуют заливки только под столбы, а сплошная бетонная лента станет причиной перерасхода средств.

Опора в земле станет незаменимой в таких случаях:

  • на участке строительства находится нестабильный грунт;
  • забор устанавливается недалеко от речки или другого водоема;
  • в области наблюдаются сильные ветры, дом находится на открытой местности.

Под кирпичные столбы забора основание делается шире в плоскости и углубляется по сравнению с лентой бетона. Делается подобие сваи, основание которой стоит ниже основной полосы на 20 см. Для забора на ленточном фундаменте делается траншея шириной 20 см глубиной 50 см. Под столбами сечение в плане составляет 40 х 40 см, а глубина увеличивается до 70 см.

Фундамент армируется каркасом со стержнями толщиной 8 – 10 мм. Для поперечин берется прокатный металл 6 мм, перемычки ставятся с шагом 40 см. Стыки арматуры свариваются, соединяются вязальной проволокой или пластиковыми клипсами. Опоры ворот соединяются с каркасом из арматуры в теле фундамента.

Параметры, влияющие на глубину заложения основания

Показатель влияет на равномерность распределения нагрузки, предупреждает сдвиг и деформацию самого основания и ограждения. Величина заглубления означает расстояние от верха фундамента до его подошвы. Ленточное основание закладывают ступеньками, если на участке наблюдается большой уклон поверхности с перепадом высот. Верхняя часть опоры должна выступать из почвы на 10 см, чтобы сверху не скапливалась грязь и осадки во время непогоды.

Глубина заложения определяется с учетом факторов:

  • конструктивная особенность забора;
  • вес ограждения и величина нагрузки;
  • рельеф земельного участка и категория почвы;
  • высота стояния грунтовой влаги;
  • отметка промерзания зимой.

Под участками профнастила между тяжелыми столбами глубина заложения уменьшается, а под базовыми элементами бетонная лента под забор делается ниже. Такой метод экономит ресурсы и снижает затраты труда в процессе земляных работ и бетонирования. Показатель промерзания почвы определяется по типу грунта в специальных таблицах района строительства.

Основание заглубляется на 30 – 40 см ниже этого показателя для массивных заграждений, полностью выполненных из кирпича или бетона, при этом ширина опоры не должна быть меньше ширины стены. Отметка промерзания не учитывается при строительстве на скальных породах, в таком случае фундамент заглубляется на размер погружения столбиков (50 – 70 см).

Виды фундамента под забор

Тип фундамента выбирают в зависимости от условий строительства, технических и финансовых возможностей

Тип опоры зависит от материала забора. Столбчатые и монолитные фундаменты используются в разных случаях в зависимости от тяжести изгороди. Правильный расчет одновременно с качественными материалами приведет к созданию прочного основания и длительному сроку эксплуатации забора.

На выбор конструкции влияет:

  • однородность строения забора в плане;
  • присутствие массивных столбов;
  • стабильность и влажность грунта.

Недостаточная высота или ширина основания не позволит выдержать усилия, поэтому ограждение может упасть после морозной зимы. Основание проседает из-за своей массы, сдвигов почвы под нагрузками, растрескивания в результате циклов заморозки и оттаивания (если не учитывается глубина промерзания).

Основание бывает:

  • столбчатым;
  • монолитным;
  • из каменной кладки;
  • ленточного типа.

Разная форма фундамента позволяет найти оптимальный способ противодействия негативным факторам и сохранить целостность забора. Бетонированные ленты бывают сплошными и прерывистыми, а под столбы ворот и колон применяются сборные стаканы заводского изготовления. Обязательным условием является сварка выпусков с армирующим каркасом монолитного участка. Строители экономят материал с применением комбинированных конструкций.

Столбовая заливка

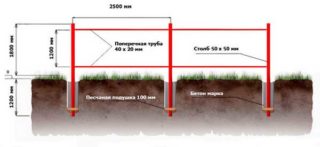

Фундамент для забора из профнастила

Столбы выставляются на расстоянии 1 – 4 м, под ними выкапываются квадратные ямы на глубину 0,8 – 1,2 м. На дне выполняется подсыпка из трамбованного песка, щебня или гравия. Для прочности делается объемный металлический каркас из арматуры, в центр которого ставится опорный элемент забора. Вертикальность установки проверяется с помощью отвеса в перпендикулярных плоскостях.

Бетон заливается слоями в пространство между элементами, каждый пласт вибрируется электрическим инструментом. Пузырьки воздуха ослабляют бетонную массу, поэтому их нужно выгнать из раствора. Если забор делается из профнастила, столбы ставят через 2 м, т. к. у материала высокая парусность и увеличивается ветровая нагрузка.

Положительные стороны столбчатого основания под забор:

  • экономичность — раствор укладывается только в местах опорных стоек, а не по всей протяженности ограды;
  • легкость монтажа — не требуются квалифицированные работники;
  • длительность эксплуатации — столбы не разрушаются и служат до 30 лет.

Столбчатое основание выполняется под заборы из сетки рабицы, деревянной решетки, штакетника, металлопрофиля, сайдинга. Хорошо работают в глинистых грунтах. Низ (пятка) может быть расширена, если почва относится к пучинистой категории.

Монолитная заливка

Монолитный фундамент

Такая конструкция включает одновременную работу столбов вместе с бетонным основанием. Вариант используется для тяжелых ограждений из монолитного бетона, кирпича, натурального камня, которые строятся на болотистых землях, в условиях мерзлоты или плывунах. Комбинированное действие ленты и столбов, залитых одновременно, позволяет выдерживать нагрузки от стены, ветровых усилий, веса опорных столбов, предупреждает сдвиги почвы.

Чтобы построить такой фундамент для забора, выполняют пошаговую инструкцию:

  1. Выкапывается общая ленточная траншея на глубину 50 см по периметру в соответствии со схемой и чертежом. Ширина определяется в соответствии с поперечным размером забора.
  2. Размечается положение столбов ограды, и выкапывается грунт для углубления. Габарит ямы составляет 40 х 40 см, а шаг опор принимается 1 – 2,5 м. Земля вынимается на 1,5 метра.
  3. Делается песчано-гравийная подушка. Столбы устанавливаются в ямы и на 2/3 бетонируются.
  4. Укладывается арматурная сетка в продольные траншеи. Если нужно, изготавливается опалубка или заливка проходит непосредственно в грунт.

Чтобы влага не уходила из бетона в дерево или землю, прокладывают пленку по сторонам траншеи. Опалубка нужна, если основание будет выше поверхности грунта на 10 см.

Каменная основа

Каменный фундамент

Низ забора из натурального камня смотрится выигрышно в сочетании с добротными материалами, например, кованой решеткой, резным деревом. Для ограды из легкого профнастила такое основание не применяется. Каменный пояс представляет собой цоколь забора, который поднимается на 0,7 – 1,0 м над уровнем земли. В грунт такое основание не заглубляется.

Предварительно выравнивается периметр укладки, используются валуны, внутри кладки ставится арматура для связки. В теле каменного цоколя вертикально устанавливаются металлические пруты или другие закладные детали для последующего крепления верхнего заграждения. Прочное основание можно сделать собственноручно, если человек знаком с подобной работой.

Камни имеют разные габариты и форму, поэтому внимание уделяется стыкам элементов. Крупные части комбинируются с мелкими, чтобы не создавались пустоты. Камни ставятся на цементно-песчаный раствор, концентрации 1 : 3 (цемент, песок, соответственно). Кладочная масса сразу убирается с поверхности камня, иначе после сцепления его трудно снять с неровной площади. Элементы поворачиваются привлекательной стороной наружу, если внутренняя часть забор не особо важна.

Ленточная основа

Ленточный фундамент для забора

Распространенный вариант в виде бетонной ленты выполняется под периметром забора. Основание легко делается своими руками, если есть немного опыта работы с бетоном и выемкой грунта. Представляет собой ленточное основание для массивных и тяжелых конструкций ограждения. Глубина заложения определяется типом грунта. В теле ленты ставится арматурный каркас, без которого фундамент растрескается после первой зимы.

Ленточное основание выполняется:

  • мелко заглубленным;
  • заглубленным.

Первый вариант строится в почве со стабильными характеристиками. Вторая разновидность предназначается для нестабильных грунтов, но редко делается глубже 0,7 м, даже если забор с ленточным фундаментом большой высоты. Конструкция ленты может быть монолитной или содержать сборные железобетонные блоки.

Преимущества ленточного типа:

  • простота строительства — не нужна спецтехника, разметка делается вручную, как копка траншеи, приготовление бетона и заливка;
  • малая стоимость возведения — используются простые материалы, габариты не предполагают перерасхода цемента, песка, щебня и металла;
  • скорость изготовления основания — вместе с копкой траншеи срок занимает не более 4 – 6 суток.

Ленточная основа делается под ограждения из разных материалов, которые имеют вес или сильную парусность.

Технология строительства своими руками

Опалубка для фундамента

Перед началом возведения фундамента нужно рассчитать и начертить элементы забора. Листы профнастила, шифера имеют размеры, которые учитываются при разметке опор. Столбчатые фундаменты делаются в углублениях траншей в строго определенных местах, поэтому впоследствии поздно будет переделывать строение забора с учетом ошибок.

Для фундаментов делается бетон марки М300 или М200, такой состав рекомендуют специалисты для основания под забор. Выступающий верх основания окрашивается в подходящий или контрастный цвет по сравнению с заполнением ограждения. Такой фундамент декорируют плиткой, керамикой, природными материалами.

Пошаговая инструкция

Канава копается вручную или с помощью экскаватора. Во втором варианте придется делать зачистку дна и выравнивать продольные стены после работы машины. Укладывается слой щебня и песка толщиной 10 – 15 см, который проливается водой и трамбуется ручными приспособлениями.

Инструкция по устройству:

  1. Опалубка делается из досок или листов ДСП, ОСБ с пропиткой. Можно использовать подручные материалы, например, полотна дверей, листы плоского шифера, мебельные панели. Щиты скрепляются между собой и фиксируются к каркасу. С наружной стороны ставятся упоры и раскосы, чтобы бетон не развалил конструкцию.
  2. В опалубку ставится объемный каркас из металлических стержней, для продольных элементов можно использовать уголок, полосовку. Элементы соединяются сваркой или вязкой. Для легких заборов можно использовать плоские продольные сетки из арматуры.
  3. Бетонирование делается слоями. Если нужно оставить фронт работ на завтра, выполняется убежная штраба (своеобразная лесенка) на месте будущего стыка, т. к. вертикальных швов быть не должно. Используется вибратор после каждой укладки для избавления от воздуха внутри.

Летом верх фундамента на второй день покрывается слоем опилок для исключения пересыхания поверхности и появления мелких трещин. Стружка ежедневно увлажняется лейкой.

Бетон застывает на вторые сутки после заливки, а 100% прочности набирает через 28 суток. Опалубку снимают через день, а нагружать конструкцию можно только через 2 недели.

Ленточный фундамент для забора: расчет, глубина заложения, устройство

Ленточный фундамент под заборКак правило, строительство капитального забора на участке выполняется или перед началом строительства дома, или после его возведения, то есть на тот момент, когда вся информация о состоянии грунтов известна. Такие данные о грунтах необходимы, чтобы правильно рассчитать ленточный фундамент для забора.

Все мы знаем, что фундаменты ленточного типа довольно часто устраиваются под стены жилого дома, но нагрузки, воспринимаемые таким фундаментом, гораздо выше, чем у ленты под ограждением.

Особенности ленточных фундаментов

Поскольку нагрузки от конструкции забора намного меньше, то и требования к таким фундаментам предъявляются невысокие. И всё же забор, установленный на бетонной ленте, будет значительно надёжней и долговечней.

Фундамент для забора из профнастила

Фундамент для забора из профнастила

Как правило, ленточные фундаменты предусматриваются для следующих типов ограждений:

— забор с кирпичными столбами;
— металлический кованый забор;
— забор из лесоматериала или профнастила с несущими металлическими стойками.

Как правило, ленточный фундамент под забор представляет собой сплошную армированную бетонную ленту небольшой глубины залегания. Для устройства такой ленты используется бетон марки М 200 класса В 15. Понижать марку бетона не рекомендуется.

Отливка ленточного фундамента под забор выполняется по песчаной подушке. В качестве арматуры используется пруток диаметром 8 -10 мм. Если использовать не обычную опалубку, а ламинированную, то бетонная поверхность фундамента, возвышающаяся над землёй, получается гладкая и ровная. Она может быть легко покрашена в нужный цвет, что придаст забору декоративности и оригинальности.

Глубина ленточного фундамента под забор (так же, как и ширина) выбирается в зависимости от конструкции самого забора. Чем выше вес ограждения, тем шире нужно выполнять ленту.

Так, для металлических сварных заборов со значительным весом необходимо изготавливать максимально широкую ленту, а глубина закладки может быть небольшой. А вот для ограждений из профнастила можно выполнять самую узкую ленту, но глубина её закладки должна быть значительной. Это связано с высокой парусностью ограждения.

Строительство заборов на ленточном фундаменте

Процесс устройства фундаментов ленточного типа под ограждение состоит из следующих технологических этапов.

Откапываем траншею шириной 30-80 см, глубина траншеи зависит от:

  • климатических условий региона строительства,
  • устойчивости грунта,
  • веса и конструкции ограждения.

Как правило, глубина закладки фундамента колеблется в пределах 60-80 см.

На дно траншеи укладывается гравийно-песчаная подушка с последующей её трамбовкой. Подушка обильно смачивается водой.

Устройство ленточного фундамента под заборЗатем выполняется сваривание арматуры. Продольные пруты арматуры укладываются на дно траншеи на опоры высотой 5-7 см из подручных материалов. Крайние прутья арматуры должны отступать от стенок траншеи на 7-10 см.

Поперечная арматура и вертикальные стойки вяжутся с шагом 400 мм.

Верхний ряд продольной арматуры крепится на стойки так, чтобы он был ниже верхнего уровня траншеи на 5-7 см. Затем выполняется укладка поперечной арматуры верхнего ряда.

Изготовление ленточного фундамента под забор немыслимо без устройства опалубки. Именно на этом этапе мы приступаем к её возведению. С этой целью используем обрезную доску толщиной 25 мм. Щиты подготавливаем таким образом, чтобы лента фундамента выступала выше уровня земли на 300 мм. Из щитов делаем короб и закрепляем его в траншее, установив распорные бруски и подсыпав грунт.

Теперь можно выполнять заливку бетонной ленты. Если конструкция забора предусматривает несущие стойки, то они должны быть установлены в траншею и выровнены по уровню ещё до заливки бетоном.

Причём бетонирование может выполняться двумя способами:

  • непрерывная укладка бетонной смеси, не дожидаясь моментов схватывания предыдущего слоя;
  • укладка бетона с перерывами на схватывание ранее уложенного слоя.
Бетонирование фундамента для забора

Бетонирование фундамента для забора

Для неглубоких траншей подойдёт первый способ укладки. Для повышения долговечности объёмных фундаментов лучше использовать второй способ.

После полного застывания бетонной ленты можно снимать опалубку и выполнять подсыпку грунта. Фундамент готов!

Если вы хотите более подробно изучить устройство ленточного фундамента под забор – видео на эту тему можно найти в интернете.

Советы специалистов

Отдельно хочется упомянуть о ситуации, когда при устройстве ограждения с опорными стойками выполняется неглубокая фундаментная лента. В таком случае бетонирования столбов в ленте будет недостаточно для их устойчивости, поэтому может потребоваться дополнительно бурение скважины глубиной около 90 см под каждый столб. После установки и бетонирования столбов в ямах можно выполнять обычный мелко заглублённый ленточный фундамент по описанному выше способу.

Также стоит сказать об устройстве ленточных фундаментов безопалубочным способом. Такой метод бетонирования ленты может применяться при устройстве фундаментов глубиной не более 80 см без выступающего над землёй бетонного цоколя. Также данный способ подходит для устройства фундаментов под заборы с кирпичным цоколем. Такие ограждения выглядят более аккуратно и респектабельно (особенно в сочетании с коваными пролётами).

Как правило, перед любым строительством необходимо выполнить расчёт ленточного фундамента под забор.

Это ответственное дело лучше доверить специалистам, поскольку здесь должны быть учтены факторы, влияющие на прочность и долговечность всего сооружения:

  • климатические условия,
  • особенности грунтов,
  • сама конструкция ограждения.

Только при учёте всех этих моментов можно заложить фундамент требуемых габаритов, который сохранит прочность всей конструкции.

Как видите, изготовление ленточного фундамента для забора не такой уж и сложный процесс. При наличии грамотно проведённых расчётов и при соблюдении всех особенностей технологического процесса укладки можно устроить надёжный и долговечный фундамент под свой забор.

Фундамент под забор — разновидности и особенности: глубина универсального ленточного основания для ограждения из профнастила с кирпичными столбами, как сделать своими руками

Практически все владельцы приусадебных участков рано или поздно сталкиваются с проблемой установки забора. Но каким бы он не был – легким или тяжелым, в любом случае, чтобы конструкция была надежной и исправно служила длительное время, необходимо устройство фундамента.

Особенности

Фундамент – это основная несущая часть забора. От того, насколько правильно выбран его тип и насколько качественно он выполнен, зависит срок службы всей ограждающей конструкции. Если фундамент будет слабым или его не будет вовсе, то забор может покоситься, его может повести во время вспучивания грунта при весеннем оттаивании почвы или он вообще может упасть.

Для чего нужен?

Фундамент под забор выполняет несколько важных функций:

  • обеспечивает устойчивость всей конструкции забора;
  • позволяет равномерно распределить нагрузку на конструкцию ограждения;
  • при наличии фундамента грунт задерживается на участке и не вымывается с него водой во время дождя или таяния снега;
  • служит барьером для проникновения на участок талых вод;
  • с фундаментом забор выглядит намного эстетичнее и надежнее.

Обязательно ли делать?

Несмотря на перечисленные выше важные функции, которые выполняет фундамент, при строительстве забора многие владельцы приусадебных участков, просчитывая свои затраты, все-таки задумываются над тем, стоит ли делать основание под ограждение. Здесь все зависит от того, какой тип забора решено установить на участке.

Если это легкая продуваемая конструкция из сетки-рабицы или деревянный штакетник, то вполне можно обойтись и бетонированием только самих опор. Но при этом нужно помнить, что даже для легких заборов это не самое надежное основание, и прослужит такое ограждение от силы лет 5-7.

Если же решено делать забор более солидный и долговечный, то без соответствующего его весу фундамента не обойтись.

Виды основания

Наиболее распространенным вариантом устройства основания под забор является ленточный фундамент. Он больше всего подходит для устройства каменных заборов либо заборов с каменными столбами, между которыми закрепляется ограждение из профлиста, ковки, дерева и других материалов. Бетонное основание такого фундамента позволяет равномерно распределить нагрузку. Ленточный фундамент подойдет для установки в нем металлических опор с последующим креплением к ним конструкций ограждения.

Для устройства такого типа фундамента сначала вырывают траншею на расчетные значения глубины и ширины, на дне которой устраивается подушка из щебня и песка. Над траншеей устраивается опалубка высотой до 30 см. Внутрь траншеи устанавливаются столбы и укладывается арматура. Далее происходит заливка фундамента бетоном.

Процесс заливки бетоном иногда заменяют укладкой сборных бетонных блоков. Устанавливают близко друг к другу и заливают бетоном только швы между ними.

Наиболее бюджетный вариант устройства основания под опоры для забора – это столбчатый фундамент. Этот тип основания является наиболее подходящим для пучинистых грунтов. В качестве опор могут использоваться металлические или асбестовые столбы, кирпичная кладка на бетонной основе или винтовые сваи. Расстояние между опорами, как правило, составляет 1,5-2 м.

В зависимости от типа грунта и климатических условий яму под опоры выкапывают глубиной 1-1,5 м. На дно укладывается подушка из щебня и песка и утрамбовывается. Далее устанавливают столбы, фиксируют их вертикально и заливают яму бетоном.

Универсальным вариантом является комбинированный фундамент, который представляет собой сочетание двух предыдущих типов бетонных оснований.

Такой тип фундамента применяется для устройства заборов из бетонных плит, ковки, профлиста, особенно при наличии кирпичных столбов. Для устройства столбчато-ленточного фундамента сначала вырывают траншею глубиной около 0,5 м.

В ней в размеченных местах пробуривают лунки глубиной, превышающей глубину промерзания почвы. Далее в траншею устанавливают опалубку, насыпают смесь песка и щебня, ставят арматуру. После этого фундамент заливают бетоном.

Для различных типов ограждений

Тип ограждения – это один из главных факторов, который определяет то, каким должен быть фундамент.

Для ограждений из профлиста, кованых элементов, сетки, деревянного штакетника применяются два типа фундаментов. Первый вариант – когда фундамент делается под каждую опору (столбчатый). Для этого в почве выкапывается яма. В нее заглубляется столб, а пространство вокруг него заливается бетоном.

Второй вариант – ленточный фундамент, который представляет собой вырытую в земле траншею, в которую с определенным шагом устанавливаются опоры и заливаются бетонной смесью. Такую конструкцию фундамента используют, когда столбы расположены на достаточно небольшом расстоянии друг от друга.

Ленточный тип фундамента также устраивается тогда, когда в нижней части забора предполагается устройство каменной или кирпичной кладки. В этом случае бетонный фундамент служит своего рода основанием, отделяющим кладку от поверхности почвы.

Отдельно следует отметить, что если предполагается устанавливать забор из профнастила высотой до 1,2 м, то можно вполне обойтись заливкой столбчатого фундамента. При высоте профилированного листа свыше 1,2 м придется заливать ленточный фундамент. Поскольку этот материал отличает повышенной парусностью, то при сильном ветре столбчатый фундамент может просто не выдержать нагрузки, и опоры могут накрениться или вовсе упасть.

Если планируется делать забор с кирпичными столбами, то основание под него должно быть довольно серьезным. Подобные ограждения очень чувствительны к неравномерной усадке. В столбы из кирпича, камня или блоков обычно устанавливают закладную, связанную с поперечинами всей ограждающей конструкции.

При возникновении неравномерной усадки в местах связи поперечин и закладной могут появиться трещины. Чтобы свести к минимуму подобные явления, фундамент под такие ограждения устраивается довольно глубоким, обязательно ниже уровня промерзания почвы.

Глубина закладки

Еще один немаловажный фактор, определяющий надежность и долговечность заборной конструкции – глубина устройства фундамента.

Для легких заборов наиболее оптимальной считается глубина в 50-60 см. При такой глубине закладки фундамента обеспечивается требуемая надежность конструкции, а также экономный расход строительных материалов. Но если легкий забор будет устанавливаться на каменных столбах и при этом будет иметься надземная кладка между ними, то фундамент может быть немного поднят.

С более тяжелыми конструкциями дело обстоит сложнее. При возведении фундамента под них нельзя не учитывать, помимо веса, еще и структуру грунта, и глубину его промерзания на данном участке.

Нижний уровень фундамента должен располагаться на 40 см ниже глубины промерзания. Для уточнения этой отметки можно воспользоваться строительными справочниками.

Если массивная заборная конструкция возводится на мягких грунтах, в которых грунтовые воды проходят довольно высоко, лучше перестраховаться и заложить фундамент поглубже, чтобы предотвратить деформацию конструкции из-за сильного проседания грунта. Более высокое расположение фундамента возможно на твердых грунтах. Фундамент на сланцевых почвах вполне можно устроить на глубине не более 25 см.

Изготовление

Сделать фундамент под забор своими руками несложно. Нужно только заранее произвести все необходимые расчеты и четко придерживаться пошаговой инструкции при выполнении работ.

Расчет

Чтобы рассчитать, на какую глубину необходимо укладывать фундамент под средней тяжести и тяжелые заборы, необходимо учесть следующие факторы: особенности конструкции забора, глубину промерзания почвы, уклон местности, структуру грунта и высоту пролегания грунтовых вод.

Для того, чтобы расчет был правильным, необходимо рассчитать площадь фундаментного основания. Так, если мы имеем фундамент длиной 50 метров и предполагаемой шириной 30 см, то мы легко можем определить его площадь (15 м2), которая в дальнейшем станет основой для расчета глубины основания.

Кроме того, необходимо определить надежную площадь фундамента, которая определяется путем деления давления надземной части на фундаментное основание, скорректированное на коэффициент надежности, на сопротивление грунта и коэффициент условий работы.

Полученное значение необходимо сравнить с предполагаемой площадью фундамента. Последняя должна быть не меньше расчетной, в противном случае ее необходимо скорректировать.

Заливка

На пучинистых глинистых грунтах лучше всего выполнять комбинированный тип основания. Перед тем, как залить столбчато-ленточный фундамент под забор, необходимо сначала вырыть траншею соответствующей расчету глубины и ширины. В местах установки столбов произвести бурение отверстий для установки столбов.

Далее по всему периметру будущего основания забора выполняется деревянная опалубка. На дно каждой ямы под столбы укладывается сложенный в два слоя рубероид. Далее устанавливают столбы и проводят армирование фундаментной ленты сеткой из арматуры.

Теперь можно начинать лить бетон. Правильно его заливать – горизонтальными слоями. Если не получается за один раз залить всю ленту, то нельзя допускать, чтобы в одном месте опалубка была залита до верха, а в другом ее бы не было вообще. Бетон будет сохнуть 3-5 дней.

Если на улице жарко, то фундамент необходимо поливать водой. Опалубку снимают с ленты через 2-3 недели.

Ленточный мелкозаглубленный фундамент делать еще легче. Он закладывается выше уровня промерзания грунта. Поэтому такое основание восприимчиво к сезонным движениям грунта. Такое основание больше подойдет для устройства на участках, где грунт имеет однородную структуру по всей площади ограждения.

Для устройства такого фундамента выкапывают неглубокую траншею (0,5-0,7 м), на дно которой укладывают песок (0,15 м) и утрамбовывают его. Сверху насыпают слой щебня (0,15 м). Щебень с песком являются своего рода дренажным основанием, благодаря которому от фундамента будет отводиться вода. Далее в траншее пробуриваются лунки для столбов глубиной 0,3-0,4 м.

В каждую лунку для дренажа насыпается песок (0,1 м). В лунки вставляют опоры и выравнивают их во всех плоскостях.

Далее столбы соединяют арматурой при помощи сварки. Устанавливают опалубку. После этого приступают к заливке бетона, придерживаясь общих правил, описанных выше. После того, как бетон будет залит, обязательно следует еще раз удостовериться в том, что столбы стоят ровно.

Существует еще один альтернативный вариант устройства фундамента – из старых автомобильных покрышек. Но он довольно противоречив и не встречает широкого применения в устройстве оснований под заборные конструкции.

Чтобы фундамент под забором прослужил долго, необходимо не только правильно его залить, но и защитить от атмосферных осадков. А для этого необходимо выполнить отмостку или отлив, представляющий собой проходящий по всему периметру фундамента порожек с уклоном в сторону, противоположную фундаментному основанию.

Отлив можно делать как одновременно с заливкой фундамента, так и после. Для этого по всей линии забора на ширину около 0,5 м и глубину 0,15 м откапывается траншея, которая засыпается щебенкой и утрамбовывается. При выполнении отлива одновременно с фундаментом из него в сторону отмостки выпускаются арматурины. Если отлив делается после устройства основания забора, то в нем делаются отверстия и в них вставляются прутья арматуры.

Под арматуру укладывают пленочный рубероид и делают опалубку. После этого заливают бетон, причем обязательно с уклоном.

На участке с уклоном

Если необходимо вести строительство конструкций забора на участке с большим уклоном, то фундамент под него не должен быть наклонным. В таких случаях выстраивают ступенчатое основание, каждый участок которого является строго горизонтальным. В самом низком месте фундамент выполняют в уровень с почвой. Переход с уровня на уровень делается уступами. Длина уступов должна быть больше их высоты не меньше, чем в 2 раза. Высота должна составлять не менее 0,6 м.

Если участок имеет небольшой уклон, то, как правило, производят выравнивание грунта по всему периметру заборной конструкции либо устраивают бетонный цоколь.

Чем покрасить?

Чтобы улучшить внешний вид бетонного фундамента, можно выполнить по нему декоративную штукатурку методом набрызга специальной фактурной штукатуркой или цветным растворным молоком при помощи обычного веника.

Основание под забором также можно покрасить специальными красками по бетону. В строительных магазинах также можно найти красочные покрытия для бордюров или бордюрного камня. Для окраски бетонных основаниях могут использоваться акриловые, латексные, эпоксидные, полиуретановые, алкидные составы.

Акриловая краска изготавливается на водной основе с добавлением акриловых красителей. Благодаря наличию в их составе сополимеров она создает на бетонных поверхностях полимерный слой, защищающий фундамент от воздействия факторов внешней среды. Такую краску просто наносить, она быстро высыхает и имеет экономный расход.

Латексная краска состоит из воды, пигментов и полимеров. Иногда в ней могут присутствовать силиконовые или акриловые смолы. Такую краску можно наносить на бетонное основание сразу после его затвердевания.

Преимуществом латексных красок является повышенная устойчивость к температурным перепадам, способность заполнять даже мелкие трещины, влагостойкость, экономный расход.

Самыми прочными красками для фундамента считаются эпоксидные составы. Они могут защитить бетонное основание почти на четверть века. Краска состоит из двух компонентов – эпоксидной смолы и специального отвердителя, которые смешиваются непосредственно перед нанесением. Состав наносится в два слоя. Эпоксидные покрытия паропроницаемы, что очень важно для бетонных оснований, устойчивы к воздействию солнца, действию кислот и щелочей.

Полиуретановая краска также состоит из двух компонентов, которые необходимо соединить непосредственно перед нанесением красочного состава. Краску наносят в два слоя. Преимуществом полиуретановых красок является то, что они улучшают свойства бетона, морозоустойчивы, образуют защитное покрытие, закрывают микроскопические трещины и поры на бетоне.

Алкидные краски изготавливаются на основе алкидной смолы. Они имеют богатую палитру, быстро сохнут, устойчивы к солнечным лучам, морозостойки, имеют экономный расход.

Но прежде, чем выбрать то или иное средство, необходимо обратить внимание на то, подходит ли оно для данного климата. Наносить краску следует только на сухое и очищенное от загрязнений бетонное основание.

Нужна ли гидроизоляция?

Существует два способа гидроизоляции фундаментного основания:

  • На дно траншеи поверх уложенного щебня укладывается слой полиэтилена или рубероида, который будет защищать бетон от воздействия влаги, что увеличит срок службы основания забора.
  • Второй метод заключается в применении специальных гидроизоляционных материалов, которые добавляются непосредственно в бетон. Одной из таких добавок является пенетрон. При применении такого состава весь объем фундамента становится устойчивым к проникновению влаги. Причем это свойство бетон сохраняет в течение всего срока эксплуатации.

Советы профессионалов

Опытные строители при устройстве фундамента для забора советуют придерживаться определенных правил:

  • Начинать возводить основание под забор можно только тогда, когда точно будет определен тип грунта, глубина его промерзания, тип конструкции забора, ее размеры и, соответственно, будет определен круг возможных рисков. Если какой-то вопрос остается до конца невыясненным, лучше обратиться за советом к профессионалу, чтобы впоследствии не столкнуться с трудностями;
  • Если при расчете оказывается, что нагрузка на бетонное основание довольно значительная, то лучше сделать полноценный ленточный фундамент вместо ростверка, который располагается практически на поверхности грунта между глубоко заложенными сваями;
  • При приготовлении бетонной смеси не следует использовать битый кирпич, керамзит или древесину. Все эти материалы способны поглощать воду и через определенное время они просто сгниют, а прочность конструкции фундамента значительно уменьшится;
  • Раствор для заливки основания под забор готовят из песка и цемента в соотношении 3 к 1. Сначала следует соединить цемент и песок, а только потом добавлять воду, продолжая процесс перемешивания. Раствор должен иметь довольно густую консистенцию и не содержать комков;
  • Так как заливка фундамента должна выполняться сразу по всему периметру (то есть сразу понадобится довольно большой объем раствора), то лучше готовить бетонную смесь в бетономешалке или заказать подвоз готового раствора;
  • Чтобы повысить прочностные характеристики основания, под забор в раствор можно добавлять гранитную крошку или щебень;
  • При выполнении заливки фундамента в холодную погоду следует применять специальные добавки для бетона, не позволяющие раствору замерзать.

О том, как залить фундамент под забор своими руками, смотрите в этом ролике.

как залить основу своими руками, правильно отмерить глубину

Это только кажется, что забор прост в установке. На самом же деле помните о сотне нюансов. Это и выбор материала, который подойдет для вашего ограждения, и возведение изгороди. И, конечно же, фундамент под забор. Со временем любой хозяин загородного дома столкнется с возведением ограждения. И практически не имеет значения, какой материал будет выбран – легкий забор или тяжелый, из шифера либо из металла. Главное – чтобы основание получилась устойчивым, а сама изгородь прослужила долгие годы. А потому нужно, чтобы верно подобрали и залили фундамент для забора.



У вас есть опыт в постройке фундамента?

ДаНет

Особенности

Фундамент – главная несущая часть изгороди. И чем правильнее выберите состав и зальете основание, тем дольше будет срок службы ограды. При слабой опоре либо отсутствии фундамента изгородь покосится, либо упадет. Часто такое встречается, когда почва вспучивается по весне. Вот почему так важно знать, как сделать фундамент под забор.

Для чего необходимы заборы на фундаменте? Основа под изгородью выполняет следующие функции:

  1. Делает конструкцию более устойчивой.
  2. Нагрузка забора распределяется равномерно.
  3. Если есть основание – значит почву из-под ограждения не вымоет, и оно не накренится.

Как правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляцииКак правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляции

Какой фундамент выбрать

В наше время используется не один вариант фундамента, а сразу несколько, и каждый из них используется для определенных типов почв и материалов ограждения.

Поэтому перед тем, как выбрать определенное основание, учитывайте следующие факторы:

  • Тип грунта в том месте, где будет установлен забор.
  • Насколько просядет земля, если изменятся погодные условия – от этого будет зависеть и глубина фундамента под забор.
  • Есть ли в этом месте подводные воды и смогут ли таковые подмыть основание.
  • Сколько будет весить изгородь.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Даже если выбрали вроде бы кажущийся легким профнастил – если почва неустойчива, то грунт может просесть и под ним. Поэтому перед тем, как залить фундамент, настоятельно рекомендуем вам посоветоваться со специалистами. Если же услуги таковых вам не по карману, то посоветуйтесь хотя бы с соседями.

  • Важно учитывать вес изгороди еще и из-за того, что может появиться эффект парусности – в результате ветра слишком высокое ограждение может погнуть или даже перекрутить.
  • Если забор будет находиться рядом с оживленной трассой или железной дорогой, то фундамент должен хорошо переносить вибрацию. В противном случае основание будет постепенно разрушаться.

Лучше всего самостоятельно возводится ленточно-столбчатый фундамент. Он неплохо переносит большой вес. Итак, давайте разберем каждый из вариантов основы.

Ленточный

Это самый простой вариант, выполненный с помощью неглубокого армирования. Чтобы залить, можно использовать обычный бетон марки 200. Делают его из арматуры, диаметр которой достигает 10 мм, опалубки (подойдут обычные доски) и песка.

Как правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляцииКак правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляции

Толщина ленты при необходимости может изменяться. Для утяжеленных вариантов размер составляет 100 см, для легких – не более 50.

Свайный

Этот вариант подойдет для не слишком тяжелых оснований. Забор, поставленный на таком фундаменте, прослужит долгие годы. Подойдет такой вариант и для не слишком устойчивой почвы.

Как правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляцииКак правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляции

В чем смысл такого основания? Обычно в землю забиваются сваи, которые затем заливаются бетоном. Столбы при этом, благодаря особенной своей конструкции, ввинчиваются в землю. При этом лопасти свай нужно опускать ниже промерзания грунта – иначе фундамент может выдавить из почвы.

Столбчатый

Такой сборный вариант является одним из самых простых и не энергозатратных. Для его возведения достаточно вырыть столько ям, сколько у вас столбом, установить их и залить бетоном.

Как правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляцииКак правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляции

Главное преимущество такого основания для забора заключается в том, что он очень просто возводится и относительно недорого стоит. Правда, подойдет далеко не для всех материалов ограждения. Чаще всего используется для профнастила, сетки-рабицы и дощатого забора.

Комбинированный

Как понятно из названия, в этом фундаменте сочетаются сразу два способа заливки – ленточный и столбчатый. В результате такого возведения получается особенно прочная основа, которая прослужит сразу несколько десяток лет.

Как правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляцииКак правильно залить фундамент своими руками под забор, расчет глубины и необходимость гидроизоляции

Вариант подходит для самых тяжелых заборов. В результате столбы будут крепко держаться в земле, а лента будет крепко держать каркас фундамента.

Для достижения наибольшего эффекта проводится армирование основания, а шаг между столбами составляет 1,5-2,5 метра.

Бутовый

Этот тип основы выгодно отличается от остальных своей красотой и необычным декоративным оформлением. Кроме того, такой фундамент очень надежен. В готовом виде не понадобится дополнительной облицовки. Чаще всего используется для кованного металлического забора.

Чтобы заложить такой фундамент, понадобятся камни разного диаметра. При возведении основы нужно учитывать два пункта:

  1. Объем раствора, которым заливается фундамент, должен составлять не менее 15%.
  2. Кладку нужно заливать до тех пор, пока она не возвысится над грунтом как минимум на полметра.

В результате кованные заборы выгодно смотрятся на каменной кладке.

Какой фундамент выбрали для себя?

ЛенточныйСвайныйСтолбчатыйКомбинированыйБутовый

Расчет глубины

Важно правильно рассчитать глубину основания и его толщину. Если брать легкие заборы и изгороди средней тяжести, то глубина траншем будет как минимум полметра. А вот если изгородь тяжеля, то отталкиваются от двух параметров:

  • слои почвы;
  • глубина, на которую замерзает земля.

Фундамент заливается как минимум ниже 0,4 м. промерзания.

Как залить фундамент своими руками

Итак, давайте разберемся, как же происходит заливка раствора, и что для этого понадобится.

Приготовление раствора

Раствор может отличаться по своему химическому составу. Далее указано, какой раствор подходит для основы. Важно использовать раствор свежеприготовленным, так как он быстро застывает.

Бетонирование

Если почва глинистая, то лучше всего использовать комбинированный фундамент. Поэтому перед тем, как залить раствор и установить столбы, нужно выкопать траншею, которая будет подходящей ширины и глубины. Там, где будут столбы, нужно прорыть под забор отверстия.

После наступает время для опалубки. Для этого на дно нужно выложить рубероид, сложенные вдвое. Затем ставят столбы и осуществляют армирование. После этого можно приступать к заливке раствора. Обычно это делается горизонтальными слоями. Делать это нужно равномерно – недопустимо если в одном месте заливка была меньше, а в ином – больше. Обычно на засыхание основы уходит до 5 дней. Если же на улице излишне высокие температуры, то бетон нужно поливать водой, чтобы он не потрескался. Опалубку из дерева обычно снимают через пару недель.

Ленточный изготавливается и того проще. Делают его выше промерзания земли. Вот почему такой фундамент не всегда стабилен и чувствителен к движениям грунта весной. И подойдет он лучше всего там, где земля стабильнее.

Чтобы установить забор, выкапывают траншею, глубина которой будет до 0,7 м, а на дно насыпают подушку из щебня и песка. Это будет дренаж, благодаря которому из фундамента будет выводиться лишняя вода. Далее делаются отверстия для столбов глубиной до 0,4 м.

Далее каждое отверстие закрывается столбами, и, опять же для дренажа, засыпается песок. После этого столбы свариваются арматурой, выкладываются доски и заливается бетон.

Заливка на участке с уклоном

А как поступить, если земля на месте установки забора неровная? В том случае, если наклон большой, то и основание заливается под наклоном. Обычно это основание, каждая ступень которого строго горизонтальная.

Переход на новый уровень осуществляется с помощью уступов. А в низшей точке фундамент заливается на уровне с грунтом.

Если же уклон относительно небольшого размера, то поступают иначе – выравнивают грунт под одну высоту.

Чем покрасить

Чтобы основание выглядело более аккуратно, можно использовать специальную штукатурку, либо просто побрызгать растворным молоком с помощью щетки.

Также для этого используются и специальные краски, предназначенные именно для бетона. Подойдут и растворы для бордюров. Но и обычные акриловые, латексные и другие составы вполне подойдут.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Если выбирать из лучших и наиболее подходящих, то это эпоксидные краски. Срок их службы превышает 25 лет. Наносят такое средство в пару слоев. Они отлично пропускают влагу, что делает их устойчивыми к действию УФ-лучей.

Необходимость гидроизоляции

Гидроизоляция обязательна, чтобы в основе не скапливалась лишняя влага. Выполнить ее можно следующими способами:

  1. Выкладывают на щебень рубероид или хотя бы полиэтиленовый пакет – тогда на бетон не будет попадать влага.
  2. Также используются специальные составы, которые добавляются непосредственно в раствор. Если добавить, то основа будет устойчива к воде.

Как видите, главное – это выбрать правильный фундамент. Если основание подобрано верно, то оно прослужит не один год.

Калькулятор онлайн

Все расчеты калькулятора примерны, так как параметры материалов могут отличаться.. Для их проверки посоветуйтесь со специалистом.

Предыдущая

Фундамент и столбыПодходящая пропорция смеси для бетонирования столбов забора

Следующая

Фундамент и столбыЖелезобетонные столбы для забора

Фундамент под забор: как выбрать и сделать

Строительство ограждения начинается с решения сложной задачи: необходимо выбрать фундамент под забор. С одной стороны нужно, чтобы его не покосило весной, при пучении, с другой — закапывать лишние деньги неохота. Вот и приходится решать головоломку, выбирая, какое из оснований необходимо — просто поставить столбы,  лить ленточный ленту или остановиться на промежуточном варианте — столбчатом с ростверком.

Какой может быть фундамент под забор

Содержание статьи

Сколько бы ни было конструкций заборов, все они стоят на нескольких видах фундаментов. Отличаться может глубина залегания, диаметр или сечение труб, ширина и глубина залегания цоколя. Эти параметры зависят от климатической зоны и материала, из которого сделаны пролеты забора. А конструкций и способов их воплощения не очень много:

  1. В сделанную в грунте лунку насыпается немного песка и щебня, вставляется труба. Промежуток забивается камнями и щебнем, трамбуется.
  2. Точно также бурятся скважины, ставятся трубы, только заполнение вокруг столба бетонируются.
  3. Труба устанавливается в несъемную опалубку, промежуток между ней и опалубкой заполняется бетоном.
  4. Вместо труб используют винтовые сваи.
  5. Столбы бетонируются, а между ними делают ростверк. Чтобы обеспечить ленте достаточную прочность, ленту ростверка  армируют, формируя под ней воздушный зазор.
  6. Делают мелкозаглубленный ленточный фундамент на столбах.
  7. Ленточный фундамент на глубину промерзания. Некоторые способы установки столбов для забора

    Некоторые способы установки столбов для забора

Конструкции расположены в порядке повышения стоимости: самый малозатратный первый способ, самый дорогостоящий — четвертый. Выбор устройства фундамента для забора зависит в первую очередь от типа грунта и уровня залегания грунтовых вод. Если грунты хорошо отводят воду, а УГВ низкий — ниже глубины промерзания — можно ставить на любую конструкцию. Если грунтовые воды расположены высоко, вы хотите «серьезный забор» из кирпича или бута, например,  да еще грунт — глина или суглинки — придется делать более серьезное основание, что стоит немало.

Если вы не знаете, как глубоко подходят на участке воды, роете возле планируемого забора шурф. Его глубина — на 50-70 см ниже глубины промерзания для региона. Если вы докопались до этого уровня, а воды нет, значит, вам повезло и можно сделать забор с основанием любой конструкции.

Установка столбов для легкого забора

Легкий забор — это тот, пролеты которого закрываются относительно материалами с относительно небольшой массой: сетка-рабица, деревянные любой конструкции, из профнастила, металлического штакетника, металлические варенные или кованные сетки. Под них чаще всего ставят столбы без цоколей.

Столбы под забор из сетки или штакетник

Наиболее дешевый, и самый универсальный способ — в широкую лунку с заполнением промежутка щебнем. Он замечательно работает на пучнистых грунтах с высоким уровнем грунтовых вод, стоит в разы лучше, чем залитый в бетон. Правильно установленный по этому способу легкий забор никогда не вытолкнет по весне.

Самый дешевый, и, тем не менее, надежный способ установки забора - столбы в уплотненной засыпке

Самый дешевый, и, тем не менее, надежный способ установки забора — столбы в уплотненной засыпке

Лунки под столбы такого типа сверлят заведомо намного шире, чем диаметр трубы. На дно насыпали щебня или песка, утрамбовали его (длинным шестом или ломом), поставили столб, засыпали вокруг щебнем, столб выставили вертикально и зафиксировали временными распорками. Щебень вокруг насыпаете послойно — по 10 см, тщательно трамбуете, до максимально возможной плотности. Все, установка закончена.

На нормальных грунтах

Стоит объяснить, почему он более стабильный и как работает такой столб на грунтах с нормальной дренирующей способностью. Вода в любом количестве через щебень хорошо уходит вглубь, где расходится естественным способом. При замерзании ее количества вокруг столба недостаточно для того, чтобы оказать ощутимое воздействие. Замерзающая вокруг столба почва давит на щебень, который в силу своей подвижности компенсирует его практически полностью.

Фундамент для забора из профлиста лучше сделать с заливкой верхней части бетоном, иначе ветровые нагрузки со временем разболтают столбы

Фундамент для забора из профлиста лучше сделать с заливкой верхней части бетоном, иначе ветровые нагрузки со временем разболтают столбы (смотрите в следующем пункте)

На таких грунтах щебень можно заменить крупнозернистым песком. Чем крупнее зерно, тем лучше, а пылеватые или мелкозернистые пески не подойдут. Песок укладывать послойно, тщательно проливать. В остальном вся система работает также.

Ключевым моментом тут является глубина, на которую необходимо закапывать столб. Если парусность небольшая, и почвы хорошо дренажирующие, закопать его достаточно на 1/3 его высоты или чуть больше. Лунку при этом нужно сделать немного глубже: чтобы была подушка под трубой порядка 10-15 см. В нее будет уходить вода и столб при этом останется почти сухим. Это хорошо и для его долговечности, и для устойчивости.

Глубина лунок под столбы в пучинистых грунтах

Если почвы глинистые, необходимо закапываться ниже глубины промерзания на 10-15 см. В этой щебневой подушке будет собираться вода, так как они не всегда успевает на глинистых грунтах уходить. Если подушка находится ниже глубины промерзания грунта, никаких проблем при пучении не будет: вокруг столба воды по прежнему нет, она скопилась ниже и находится в жидком состоянии.

Если же глубина промерзания очень большая — 2 метра и больше, даже такой «эконом» вариант будет очень дорогим. Тогда можно сделать дренажную систему вокруг забора, чтобы снизить уровень грунтовых вод. Решение правильное, но реализация еще дороже.

Разные типы винтовых свай

Разные типы винтовых свай

Еще вариант — использование винтовых свай. Их можно забурить на 2 метра намного быстрее. Но сами сваи, да и услуги по их установке — не самые дешевые. Можно, Конечно сначала попробовать вручную, если не пойдет, вызывать технику.

Самый бюджетный вариант в такой ситуации — закопать столбы на ту глубину, которая более-менее приемлема, сделать лунку шире — порядка 50 см в диаметре или квадрат с такой же стороной, то есть увеличить демпферный слой. В зимы со средними температурами забор будет стоять нормально, в аномально холодные или малоснежные некоторые столбы может повести. Но в большинстве случаев легкие заборы на это реагируют нормально, весной все «садиться» на место. Приходится исправлять положение только если столб покосило.

Столбы под легкую, но «парусную» ограду

Если пролеты имеют сплошную или почти сплошную поверхность, при ветре на столбы фундамента забора создается приличная нагрузка. Но если вес заполнения все еще невелик — профлист, деревянные щиты — все еще можно обойтись малыми затратами. В этом случае для компенсации ветровой нагрузки, верхнюю часть засыпки необходимо забетонировать. Глубина бетонного блока — порядка 30 см.

Для компенсации парусности от забора верхнюю часть засыпки необходимо забетонировать

Для компенсации парусности от забора верхнюю часть засыпки необходимо забетонировать

Чтобы бетонный блок при порывах ветра не разрушался, укладывается армирующая сетка. Можно использовать готовую сетку с шагом 5 см, можно сделать ее из 6-8 мм прутка. Если сетка оцинковка, ее кладут так, чтобы она утопала в бетоне не менее чем на 30 мм (отслеживайте расстояние с боков). При использовании черного металла слой бетона по краям от прутьев увеличивается: минимум 70 мм. Итого, размеры бетонируемой площадки с сеткой из черного металл получаются: глубина 30 см, боковые стороны — не менее 34 см, с сеткой из оцинковки сторона квадрата вокруг столбика составляет 30 см.

Фундамент под заборы на рыхлых грунтах

Если несущая способность грунта очень низкая — это торфяники, пылеватые, сыпучие пески — кроме засыпки щебнем лунку необходимо бетонировать на всю глубину. В этом случае мера необходимая. Бетон создает значительно большую поверхность опирания, а это для данных грунтов важно: нагрузка от забора распределяется по всей поверхности и он стоит нормально.

Более дешевые в этом случае буро-набивные сваи: бурится лунка, в нее вставляется гильза из свернутого в трубку подходящего диаметра рубероида, слоев желательно — 2 или 3. Внутрь этой опалубки вставляется столб, выставляется, вокруг заливается бетоном марки М 300 и не ниже.

Если при этом уровень грунтовых вод высокий, но скорость притока невысока, можно попытаться откачать его из лунки, и залить потом бетоном. Если вода прибывает быстро, берут полиэтиленовый мешок подходящей длинны. Его опускают внутрь опалубки, края закрепляют вокруг торчащей гильзы. В мешок аккуратно ставят столб, заливают бетон. Бетон постепенно вытесняет воду, заполняет всю форму.

Легкий забор на винтовых сваях

Легкий забор на винтовых сваях

Второй способ подходит, если ниже, под торфяником или песком, есть слой грунтов с нормальной несущей способностью. В этом случае можно сделать фундамент для забора на винтовых сваях. Их закручивают на требуемую глубину — заглубляясь на 20-25 см в несущий слой. Столбы для забора прикрепляют к выступающим оголовкам, или используют оставшуюся длину сваи.

Фундамент под забор с кирпичными столбами

Если сделать хотите забор на кирпичных столбах, работы и затраты будут более значительными. Даже если при этом вес пролета остается небольшим — профлист, дерево, ковка с каким-то материалом, идущим в паре или без него — не важно. Придется делать серьезное основание под сами столбы, потому что они сами создают серьезную нагрузку.

Фундамент под забор с кирпичными столбами

Фундамент под забор с кирпичными столбами

Такие заборы плохо реагируют на неравномерную усадку. В кирпичные столбы обычно ставится закладная, которая затем связывается с поперечинами всего забора. Связь получается жесткой, и при неравномерной усадке в местах крепления закладной появляются трещины, начинается разрушение кладки. Потому минимально допустимый уровень заложения фундамента для забора с кирпичными столбами — ниже глубины промерзания грунта. Такой подход обеспечит стабильность.

Нормально дренирующие, средне-пучинистые грунты

Даже если с если вода уходит хорошо, для того чтобы забор стоял долго, приходится закапываться ниже глубины промерзания. Но все равно, на ту часть тела сваи, которая попадает в зону замерзания, действуют значительные силы. При замерзании почва и бетон смерзаются в единую массу, и тогда силы пучения в состоянии сломать сваю и выдавить кусок забора.

Чтобы избежать такой ситуации фундамент под забор делают в несъемной опалубке. В таком случае грунт не может смерзнуться с бетоном и «работает» сам по себе. В качестве опалубки использовать можно в несколько слоев свернутый рубероид, пенопласт или пенополистирол (даже упаковка от бытовой техники пойдет), пластиковые или асбоцементные трубы подходящего диаметра.

Пример армирования сваи

Пример армирования сваи

В любом случае, внутри сваи должно быть армирование. Это конструкция из 4-х прутков арматуры 8 мм, связанная поперечинами из 4-6 мм прутка. Она идет на всю глубину сваи, с выпуском в столб. Дальше, по желанию, можно арматуру нарастить, а промежуток между кирпичами в столбе залить бетоном. Второй вариант — к арматуре крепится труба, вокруг которой кладется столбик. В последнее время это более распространенный способ устройства кирпичного столба.

Способы армирования столба для забора

Способы армирования столба для забора

Более надежны в такой ситуации сваи ТИСЭ. У них на конце имеется цилиндрическое расширение, которое значительно увеличивает сопротивление выталкивающей силе. Такие фундаменты под забор можно делать на слабо- и средне пучинистых грунтах.

Порядок изготовления свай ТИСЭ

Порядок изготовления свай ТИСЭ

Для изготовления такого типа свай используется бур со складным лезвием которое откидывается после того, как достигли требуемой глубины. Чтобы работал такой фундамент нормально, желательно расширение делать ниже глубины промерзания.

Но далеко не всегда можно бурить ручным буром. На очень плотных глинах, грунтах со щебнем пробурить лунку бывает нереально. А если еще и глубина промерзания порядка 2 метра и более, то с такой задачей бывает справится нереально. В таких случаях есть несколько решений:

  • Использовать  оцинкованные винтовые сваи. Их вкрутить намного легче даже руками, на крайний случай есть спецтехника.
  • Сделать свайный фундамент с подушкой. В этом случае роют яму большего размера. На дне делают щебневую подушку, на нее в опалубку укладывают армирующий пояс (из прутка 8 мм). Пояс сделан так, что из него идут выпуски в столб (около 30 диаметров арматуры высотой, то есть для 8 мм арматуры выпуски должны быть 240 мм). После того, как схватится бетон подушки, ставится опалубка и заливается свая. Она тоже должна быть армированной, А выпуск из нее идет в столб. Пример формирования подушки и выпусков под столб

    Пример формирования подушки и выпусков под столб

После заливки сваи на нормальных грунтах делают обратную засыпку из «родного» грунта, на склонных к пучению лучше засыпать щебнем. Таким образом вокруг сваи создаться демпферная засыпка, компенсирующая боковое давление грунта на сваю. А вертикальному выталкиванию будет противостоять подушка.

Сильно пучинистые почвы

Если глубина промерзания слишком велика или грунты очень пучит, требуется другое решение. Необходимо связать столбы фундамента для распределения возникающих нагрузок. Для заборов с каменными столбами, но легким заполнением это делают при помощи ростверка — армированной ленты из бетона. Для того, чтобы ее не выгибало силами пучения, под ней устраивают воздушную подушку толщиной порядка 10 см.

Вид свайно-ростверкового фундамента под забор

Вид свайно-ростверкового фундамента под забор

Такой фундамент для забора строят так: после заливки свай, копается траншея, которая по габаритам больше требуемого ростверка: нужно будет установить опалубку. На дно траншеи и вокруг свай укладывается пенопласт низкой плотности, толщиной 10 см. Делают армирующий каркас: четыре прутка 10 мм в диаметра, связанные 4-6 мм прутком. Выпуски свай объединяются с армированием ростверка. Заливается все бетоном. После схватывания опалубка снимается, пенопласт остается под ростверком. Он обеспечивает требуемый воздушный зазор: при малой плотности он на 90% состоит из воздуха. После зимы его, конечно, сожмет, но это не страшно: воздух то останется. А вот чтобы в щели не засыпался песок или мусор, необходимо с двух сторон закопать плоский шифер, который будет перекрывать эту щель, предотвращая ее заиливание.

Такой же ростверк можно сделать и на винтовых сваях. Если они вас больше устраивают, все остается в силе — их режущие части заглубляются ниже уровня промерзания, а дальше, все как с ростверком, канава, опалубка, пенопласт, армирование, заливка.

Один из вариантов фундамента под забор с кирпичными столбами

Один из вариантов фундамента под забор с кирпичными столбами

Почему не стоит засыпать песок или щебень под ростверк? Потому что в этом случае он будет мокрым и скорее всего, при замерзании не сильно поможет. В результате ростверк лопнет.

Фундамент под тяжелую ограду

В принципе, подойдет тот же фундамент, что и под забор средней массы. Только потребуется более толстая арматура: 12 мм. При армировании необходимо располагать прутки так, чтобы они находились в толще бетона не менее чем на 70 мм. Исходя из этого, и того требования что минимальное расстояние между стержнями арматуры должно составлять не менее 2-х диаметров заполнения, получаем минимальную ширину ростверка — 250 мм. Это если заполнение бетона щебнем фракции 20-40 мм.

В дополнение к обычному армированию ростверка на верхние продольные прутки желательно уложить слой металлической сетки с шагом 5 см. Она будет придавать верхней зоне ленты большую прочность. И вы сможете начинать кладку заполнения через 2 недели после заливки, а не через 4.

Не забудьте под кирпич положить гидроизоляцию

Не забудьте под кирпич положить гидроизоляцию

Ростверк делают точно также: с формированием демпферного слоя из пенопласта под ним. После того, как бетон наберет большую часть прочности, его желательно обмазать битумной мастикой. Это необходимо не столько для гидроизоляции, сколько для уменьшения сцепления с почвой. Так как ростверк под тяжелым забором чаще всего находится в земле, на него действуют еще и касательные силы пучения. Чтобы их уменьшить и необходима обмазка.

Не забудьте также про лист, перекрывающий доступ к демпферной зоне под ростверком. Без него через какое-то время просвет заилится, что приведет к пучению под лентой, а это — к появлению трещин в заборе.

Можно ли делать фундамент для каменного или кирпичного забора ленточный фундамент? Можно. Если сделаете его ниже уровня замерзания, стоять он будет замечательно, но стоит он намного больше.

Как определить глубину фундамента?

На глубину фундамента влияет множество факторов. такие как тип почвы, уровень грунтовых вод, нагрузки от конструкции, несущая способность и плотность почвы и другие факторы. Минимальная глубина фундамента рассчитывается по формуле Ренкина, когда несущая способность грунта известна из отчета о грунте.

Как определить глубину фундамента?

Общие факторы, которые необходимо учитывать при определении глубины фундамента:

  1. Нагрузка, приложенная от конструкции к фундаменту
  2. Несущая способность грунта
  3. Глубина уровня воды ниже поверхности земли
  4. Типы грунта и глубина слоев в случае слоистого грунта
  5. Глубина прилегающего фундамента

Минимум следует учитывать глубину фундамента, чтобы гарантировать, что грунт имеет требуемую безопасную несущую способность, как это предусмотрено в проекте.Тем не менее, перед принятием решения о глубине фундамента рекомендуется провести исследование почвы.

В отчете о грунтовых исследованиях будет предложена глубина фундамента в зависимости от типа конструкции, свойств почвы, глубины зеркала грунтовых вод и всех других переменных, которые следует учитывать. В отчете по исследованию почвы указывается несущая способность почвы на разных уровнях и в разных местах.

Глубина основания

Если отчет о грунте недоступен, глубину фундамента следует выбирать так, чтобы на нее не влияли набухание и усыхание почвы из-за сезонных изменений.Глубина фундамента также должна учитывать глубину зеркала грунтовых вод, чтобы предотвратить промывку под землей.

Для фундамента рядом с существующим фундаментом необходимо убедиться, что опорные балки фундамента не совпадают, если глубина нового фундамента должна быть меньше глубины существующего фундамента.

Фундамент нельзя сжимать на небольшой глубине, учитывая воздействие мороза в холодных странах.

Формула

Ренкина дает рекомендации по минимальной глубине фундамента в зависимости от несущей способности почвы.

Формула Ренкина

Где, h = минимальная глубина фундамента

p = полная несущая способность

= плотность почвы

= угол естественного откоса или внутреннее трение почвы.

Вышеупомянутая формула не учитывает факторы, обсужденные выше, и просто предоставляет руководство по минимальной глубине фундамента, предполагая, что на фундамент не влияют такие факторы, как уровень грунтовых вод, воздействие мороза, типы и свойства почвы и т. Д., Как обсуждалось выше.Эта формула не учитывает нагрузки от конструкции на фундамент.

Из формулы Ренкина видно, что глубина фундамента зависит от несущей способности почвы, поэтому, если несущая способность почвы увеличивается, глубина фундамента также увеличивается.

Расчет глубины фундамента

Полная несущая способность грунта = 300 кН / м 2

Плотность грунта = 18 кН / м 3

Угол естественного откоса = 30 градусов

Тогда минимальная глубина фундамента

= 1.85м

.

Глубина, ширина, расположение и выемка грунта

Порядок строительства фундамента начинается с принятия решения о его глубине, ширине и разметке раскладки котлована и осевой линии фундамента. Фундамент — это часть конструкции ниже уровня цоколя, которая находится в непосредственном контакте с почвой и передает нагрузку надстройки на землю.

Как правило, ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, ее тоже засыпают землей.Эта часть конструкции не контактирует с воздухом, светом и т. Д., Или сказать, что это скрытая часть конструкции.

Фундамент — это конструкция, построенная из кирпичной кладки, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки по большой площади.

Глубина фундамента

Глубина фундамента зависит от следующих факторов:

  1. Наличие соответствующей несущей способности.
  2. Глубина усадки и набухания глинистых грунтов из-за сезонных изменений, которые могут вызвать значительные подвижки.
  3. Глубина промерзания мелкого песка и ила.
  4. Возможность выемки около
  5. Глубина залегания грунтовых вод
  6. Минимальная практическая глубина фундамента должна быть не менее 50 см. Для удаления верхнего слоя почвы и перепадов уровня земли.

Следовательно, наиболее рекомендуемая глубина фундамента составляет от 1,00 метра до 1,5 метра от исходного уровня земли.

Ширина опор должна быть установлена ​​в соответствии с конструктивным решением.Для малонагруженных зданий, таких как дома, квартиры, школы и т. Д., Не более двух этажей, ширина фундамента указана ниже:

  1. Ширина подошвы не должна быть меньше 75 см на одну кирпичную стену.
  2. Ширина подошвы не должна быть меньше 1 метра для полуторной кирпичной стены.

Порядок устройства фундамента

Ниже приведены процессы, выполняемые при фундаментных работах:

  1. Земляные работы в траншеях под фундамент.
  2. Планировка цементобетонная.
  3. При строительстве плота или колонны уложить опору.
  4. Lay Анти термитное лечение.
  5. Кладка кирпичной кладки до уровня цоколя.
  6. Уложить на стены гидроизоляционный слой.
  7. Засыпка земли вокруг стен
  8. Засыпка земли в части здания до необходимой высоты в соответствии с уровнем цоколя.
Рис.1: Выемка под фундамент стены Рис.2: Бетон в фундаменте Рис.3: Бетон и кирпичная кладка в основании стены Рис.4: Бетон и кирпичная кладка при заливке фундамента

Меры предосторожности при проектировании фундамента

  • Фундамент должен быть спроектирован так, чтобы передавать на землю комбинированную статическую нагрузку, приложенную нагрузку и ветровую нагрузку.
  • Чистая интенсивность давления, оказываемого на почву, не должна превышать допустимую несущую способность.
  • Фундамент должен быть спроектирован таким образом, чтобы оседание на землю было ограниченным и равномерным под всем зданием, чтобы избежать повреждения конструкции.
  • Необходимо изучить всю конструкцию фундамента, надстройки и характеристики грунта, чтобы добиться экономии при строительных работах.

Бетон и строительный раствор Соотношение для фундамента

  • Цементный бетон 1: 8: 16 обычно используется для фундамента стен при строительных работах.
  • В случае цементного бетона для опор колонн, соотношение 1: 4: 8 является наилучшим рекомендуемым соотношением для фундамента.
  • Для кирпичной кладки используется цементный раствор от 1: 4 до 1: 6 в качестве условия нагрузки.

В случае опор колонн и стропил до уровня цоколя используется цементобетон 1: 2: 4 или 1: 1,5: 3.

Сейф Несущая способность Грунт

Сухой крупнозернистый и хорошо рассортированный плотный песок имеет максимальное сопротивление сдвигу и максимальную несущую способность. Обычно погруженный грунт и глина имеют меньшую несущую способность.

Фундамент Меры предосторожности при выемке грунта

Глубина и ширина фундамента должны соответствовать конструктивному проекту.

  • Минимальная глубина фундамента — 1 метр при отсутствии проекта.
  • Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченных на маркировочных столбах.
  • Отсыпьте выкопанный материал / землю на расстоянии 1 метра от краев.
  • Начинайте земляные работы, когда почва высохнет.
  • Установите водяной насос для откачивания дождевой воды.
  • Уплотните нижний слой фундамента.
  • В фундаменте не должно быть мягких мест из-за корней и т. Д.
  • Выкопайте все мягкие / дефектные места и заполните выкопанную область бетоном / твердым материалом
Рис.5: Раскопки под фундамент, где есть корень дерева Рис.6: Выемка стены в опоре фундамента удалена Рис.7: Ямка корня, заполненная твердым материалом Рис.8: Выемка фундамента стены с участком мягкого грунта Рис.9: Выкапывание фундамента стены с удаленным мягким грунтом Рис.10: Яма с мягким грунтом, заполненная твердым материалом

Процедура демаркации / макета

Для разграничения здания рекомендуется следующая процедура:

  1. Отметьте базовую линию на земле от осевой линии дороги или постоянного здания поблизости.Эта линия помогает выделить фасад здания.
  2. Используйте боковые конструкции, дорогу, первую базовую линию или границу участка, чтобы отметить боковые базовые линии здания.
  3. Закрепите временные штифты по осевой линии стен / колонн с обеих сторон стен и колонн спереди и сзади.
  4. Закрепите колышек на средней линии стен / колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
  5. Проверить диагонали квадрата или прямоугольника, образовавшиеся после фиксации колышков.
  6. Соорудить разметочные столбы с колышками на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
  7. Отметьте центральную линию на верхней части маркировочных столбов с помощью резьбы (сажи) или теодолита в больших проектах и ​​по диагонали, а также проверьте другие размеры.
  8. Выровняйте столбики на всех углах здания.
  9. Разметить фундамент стен / колонн согласно чертежу на земле с помощью средней линии, нанесенной на разметочные столбы.
  10. Используйте мел, чтобы разметить траншею под фундамент на земле.
  11. Выкопайте фундамент стен / колонн до необходимого уровня и проверьте котлован с помощью осевых и выровненных столбов, чтобы избежать каких-либо осложнений в дальнейшем.
Рис.11: Выемка под фундамент под стеной

Преимущества Разметка столбов для разметки Здания

  • Это экономит время на измерение и установку точки снова и снова во время строительства.
  • Повышает эффективность работы каменщика и мастера.
  • Точность можно проверить в любой момент на любом этапе.
  • Если обнаружена ошибка, ее легко исправить на ранней стадии. Исправить ошибку потом очень сложно.
  • Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
  • Качественная работа сохраняется.

Недостатки Выполнение строительства без планировки

На некоторых участках работы подрядчик привозит стальные детали, устанавливает их на земле и начинает земляные работы.Со временем эти стальные детали просто выбрасывают. Таким образом, при выполнении дальнейших работ нет подходящей точки отсчета.

  • Это требует дополнительного времени для измерения смещения снова и снова.
  • Точность нельзя проверить на ранней стадии, и будет очень сложно исправить то же самое на более поздних стадиях.
  • Это связано с потерей времени и денег при исправлении ошибок. Это тоже приводит к некачественной работе.

Оборудование для Схема Настройка

  1. Инструмент для выравнивания
  2. Длинные гвозди
  3. Молоток
  4. Прямоугольный
  5. Стальная лента
  6. Тонкая хлопчатобумажная нить
  7. Кирпичи
  8. Цемент
  9. Сетчатый песок
  10. Порошок извести
  11. Теодолит

Часто задаваемые вопросы по конструкциям фундамента

Какое расположение фундаментов?

Планировка — это процесс разметки места фундамента новостроек на земле.

Какая стандартная глубина фундамента?

Стандартная глубина простой опоры или фундамента — 1,5 м.

Какие факторы влияют на глубину фундамента?

  1. Достаточная несущая способность.
  2. Глубина промерзания.
  3. Стол грунтовых вод
  4. Глубина усадки и набухания.
  5. Рядом раскопки.

Какие материалы, инструменты и оборудование используются при планировке здания?

  1. Инструмент для выравнивания
  2. Длинные гвозди
  3. Молоток
  4. Прямоугольный
  5. Стальная лента
  6. Тонкая хлопковая нить
  7. Кирпичи
  8. Цемент
  9. Просеянный песок
  10. Порошок извести
  11. Теодолит

Каковы преимущества план фундамента?

  • Экономит время на повторное измерение и установку точки во время строительства.
  • Повышает работоспособность каменщика и мастера.
  • Проверяйте точность в любое время на любом этапе.
  • Исправляйте ошибки, если они есть, на ранней стадии.
  • Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
  • Качественная работа сохраняется.
.

КАК РАССЧИТАТЬ ГЛУБИНУ НЕДОСТАТОЧНОГО ФУНДАМЕНТА?

Выбор правильной глубины фундамента для строительной конструкции — важный шаг в процессе проектирования здания. Информация, представленная в этом посте, поможет вам определить правильную глубину фундамента для здания.

Прочитав этот пост, вы сможете ответить на следующие вопросы.

  • Что такое фундамент?
  • Какие факторы влияют на глубину фундамента?
  • Как рассчитать глубину фундамента?

Фундамент — это та часть конструкции, которая принимает нагрузку от надстройки и затем передает эту нагрузку на грунт под ним таким образом, чтобы грунт никогда не разрушался при сдвиге или никогда не проходил через чрезмерную осадку из-за дифференциальной осадки.

Перед тем, как рассчитать глубину неглубокого фундамента, необходимо заранее учесть следующие факторы.

  1. Фундамент следует укладывать на такую ​​глубину, чтобы не допустить повреждений из-за набухания, усадки или промерзания грунта.
  2. Несущая способность грунта под фундаментом должна быть достаточной, чтобы выдерживать нагрузку, исходящую от фундамента.
  3. Если фундамент необходимо положить на связный грунт, осадка из-за уплотнения не должна быть чрезмерной.
  4. Никогда не кладите фундамент на рыхлую или нарушенную почву, которая имеет тенденцию к эрозии ветром или наводнением.
  5. Если возможно, фундамент следует разместить над уровнем грунтовых вод, так как это поможет избежать затрат на откачку и может предотвратить нестабильность почвы из-за просачивания воды на дно выемки.
  6. Изучите грунт фундамента, чтобы узнать его физические и химические свойства, поскольку присутствие сульфата может повредить фундамент.

Минимальную глубину неглубокого фундамента под грунт можно рассчитать по следующей формуле, предложенной Рэнкином.Это называется формула Ренкина .

D мин. = (q / г) * [(1 — sin Ø) / (1 + sin Ø)] 2

Где,

D мин. = Минимальная глубина фундамента в м

г = Плотность удельного веса почвы в кН / м 3

Ø = угол естественного откоса в градусах

q = интенсивность нагрузки или безопасная несущая способность почвы в кН / м 2

Пример расчета

Рассчитайте минимальную глубину, необходимую для того, чтобы фундамент мог передавать давление 55 кН / м 2 в несвязном грунте с плотностью 16 кН / м 3 и углом естественного откоса 20 0 ?

Приведенные данные

Интенсивность давления (q) = 55 кН / м 2

Плотность грунта (г) = 16 кН / м 3

Угол естественного откоса (Ø) = 20 0

Расчет

Минимальная глубина фундамента, по Ренкину,

D мин. = (q / г) * [(1 — sin Ø) / (1 + sin Ø)] 2

D мин = (55/16) * [(1 — sin20 0 ) / (1 + sin20 0 )] 2

D мин. = 0.82 м

Полезные советы

Для предварительного расчета глубины фундамента можно использовать значения плотности и угла естественного откоса, приведенные в следующей таблице.

Тип почвы Угол естественного откоса (в градусах) Масса устройства (кН / м 3 )
Сухой песок 25–35 16,0
Влажный песок 30–35 18.4
Мокрый песок 15–25 19,2
Сухой и уплотненный песок 35 19,2
Чистый гравий 30-40 17,9
Смесь гравия и песка 25-40 19,2
Щебень 45 19,2
Глина сухая 30 17,6
Мокрая глина 15 19.2
Ясень 40 6,4

ПРИМЕЧАНИЕ:

  • Значения, указанные в таблице выше, являются приблизительными.
  • Чтобы узнать плотность почвы на месте, вы должны проверить ее на месте. Есть два распространенных метода, которые широко используются для определения плотности почвы на участке. Щелкните следующие две ссылки, чтобы прочитать процедуру проверки.

Как рассчитать плотность грунта на участке с помощью метода корончатого сверла?

Как рассчитать плотность грунта на участке методом замещения песка?

  • Чтобы узнать безопасную несущую способность грунта, выполните испытание под нагрузкой на пластину на месте и рассчитайте безопасную несущую способность на основе данных испытания пластиной нагрузки.Прочтите следующие два сообщения на PLT.

Как выполнить испытание пластиной под нагрузкой на месте?

Как рассчитать безопасную несущую способность грунта из PLT?

  • Для быстрого определения безопасной несущей способности почвы прочтите следующий пост.

Как определить несущую способность грунта на месте?

.

Малая глубина фундамента

Фундаменты мелкого заложения считаются такими, в которых глубина ниже уровня готовой земли менее 3 м
и включают в себя ленточные, опорные, плотные и плиточные фундаменты. Модель
выбор 3 м произвольный.

Глубина, на которую следует переносить фундамент неглубокого заложения, зависит от трех основных факторов:
1) достигает адекватного несущего слоя;
2) в случае глинистых почв: проникновение с соответствующими мерами предосторожности ниже зоны, где усадка и набухание из-за сезонных изменений погоды, деревья, кустарники и другая растительность могут вызвать заметное движение.
3) проникновение ниже зоны, в которой можно ожидать неприятностей от мороза.

Другие факторы, такие как наземные движения, изменения в условиях подземных вод, долгосрочная стабильность и тепло, передаваемые от строительства и неглубокий фундамент с опорной землей может иметь важное значение. Фундаменты мелкого заложения особенно уязвимы для определенных почвенных условий, например чувствительные глины, рыхлые водовмещающие пески и почвы, меняющие структуру при нагрузке. Следует обращаться за консультацией к специалисту, если такие условия указаны в ходе наземного расследования.

Фундамент с мелкой ленточной опорой подходит для случаев, когда нагрузки на колонны сравнительно невелики и расположены близко друг к другу, или где стены тяжелые или сильно нагружены. В тех случаях, когда использование обычных мелкозаглубленных ленточных фундаментов приведет к чрезмерной нагрузке на несущие пласты, могут использоваться мелкие ленточные фундаменты с широкими лентами, предназначенные для передачи нагрузок на фундамент по всей ширине ленты. Глубина ниже готового уровня земли должна быть такой же, как и для обычных ленточных фундаментов мелкого заложения.

Выбор минимальной глубины ленточного фундамента:

Британские строительные нормы и правила 2010, A1 / 2, раздел 2E4:
Минимальная глубина ленточных фундаментов мелкого заложения, за исключением случаев, когда ленточные фундаменты основаны на скале, минимальная глубина ленточных фундаментов мелкого заложения должна составлять 0.45м к их нижней стороне, чтобы избежать воздействия мороза. Однако эту глубину обычно необходимо увеличивать в районах, подверженных длительным периодам заморозков или для того, чтобы перенести нагрузку на удовлетворительную почву. В глинистых почвах, объем которых изменяется при высыхании («усадочные глины», с индексом пластичности больше или равным 10%), мелкие ленточные фундаменты следует переносить на такую ​​глубину, где ожидаемые движения грунта не повлияют на устойчивость какой-либо части грунта. здание с учетом влияния растительности и деревьев на землю.Глубина нижней части неглубоких фундаментов на глинистых грунтах должна быть не менее 0,75 м , хотя эту глубину обычно необходимо увеличить, чтобы перенести нагрузку на удовлетворительный грунт.

Международный Строительный кодекс IBC-2009, раздел 1809.4 Глубина и ширина опор (фундаменты с мелкими лентами) .
Минимальная глубина фундаментов мелкого заложения ниже ненарушенной поверхности земли должна составлять 12 дюймов (305 мм) .Там, где это применимо, также должны выполняться требования Раздела 1809.5. Минимальная ширина опор должна составлять 12 дюймов (305 мм).
IBC-2009 1809.5 Защита неглубокого фундамента от промерзания. Если иное не защищено от мороза, неглубокие фундаменты и другие постоянные опоры зданий и сооружений должны быть защищены от мороза одним или несколькими из следующих методов:
1. Прохождение ниже линии промерзания местности;
2. Строительство в соответствии с ASCE 32 (ASCE 32-01 Проектирование и строительство защищенных от мороза фундаментов мелкого заложения); или
3. Монтаж на твердой скале.
Исключение: отдельно стоящие здания, отвечающие всем следующим условиям, не нуждаются в защите:
а). Отнесен к категории размещения I в соответствии с разделом 1604.5, а именно: здания и другие сооружения, представляющие невысокую опасность для жизни человека в случае отказа, включая, но не ограничиваясь: сельскохозяйственные объекты, некоторые временные сооружения, небольшие складские помещения.
б). Площадь 600 квадратных футов (56 м2) или менее для конструкции с легким каркасом или 400 квадратных футов (37 м2) или менее для конструкции, отличной от легкой конструкции; и
c) Высота карниза не более 10 футов (3048 мм).
Неглубокие фундаменты не должны выдерживать мерзлый грунт, если такое мерзлое состояние не носит постоянного характера.

Российский Строительный кодекс СНиП 2.02.01-83 «Фундаменты зданий»:
Таблица: Глубина мелкополосного фундамента для зданий с неотапливаемым вентилируемым пространством под навесом. *


Почвы

Фундамент мелководный ленточный глубиной

Глубина фундамента при уровне грунтовых вод выше линии промерзания +2 м

Глубина фундамента при уровне грунтовых вод ниже линии промерзания + 2 м

Грунты каменистые, с крупнозернистым песком, крупнозернистым и средним гравийным песком

не зависит от линии мороза

не зависит от линии мороза

Мелкий песок

равно глубине линии промерзания

не зависит от линии мороза

Суглинок

равно глубине линии промерзания

не зависит от линии мороза

Суглинки, глинистые и крупнообломочные почвы с пылевато-глинистым заполнителем

равно глубине линии промерзания

не менее ½ мороза

* Таблица №2 гл.2.30 СНиП 2.02.01-83 «Фундаменты зданий»

.

Отправить ответ

avatar
  Подписаться
Уведомление о
