Гидроизоляция мауэрлата: Гидроизоляция под мауэрлат — Кровля и крыша

Правильное устройство мауэрлата. Утепление и гидроизоляция. Видео

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Содержание

• В чем сила мауэрлатного бревна?
• Устройство. Описание процесса
• Гидроизоляция
• Утепление
• org/ListItem»> И еще несколько советов

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.
2. Метод крепления анкерными болтами: когда кирпичная кладка готова, высверлите в ней отверстия, соответствующие количеству стропильных ног, и забейте, а потом затяните в них анкерные болты.
3. Метод закладки деревянных пробок: для начала обработайте пробки антисептиком, затем заложите их в кирпичную кладку: одна пробка соответствует размеру одного кирпича. Пробки можно можно размещать на ряд ниже ниже уровня мауэрлатного бруса, рядом с ним или непосредственно под ним, но пробка всегда должна находиться как можно ближе к наружному краю стены. Устройство мауэлрата на пробках производите с помощью металлических скоб.
4. Метод закладки кусков арматуры : куски арматуры, согнутые Г-образно, вмуруйте на глубине третьего ряда кладки . Выберите арматуру потолще и покрепче – не менее 10 мм в диаметре, и вмуруйте коротким краем, оставив длинный в вертикальном положении – на него вы оденете брус. Арматурный выступ должен быть длиннее мауэрлата на 25 см, чтобы у вас был достаточный запас для его загиба при креплении.

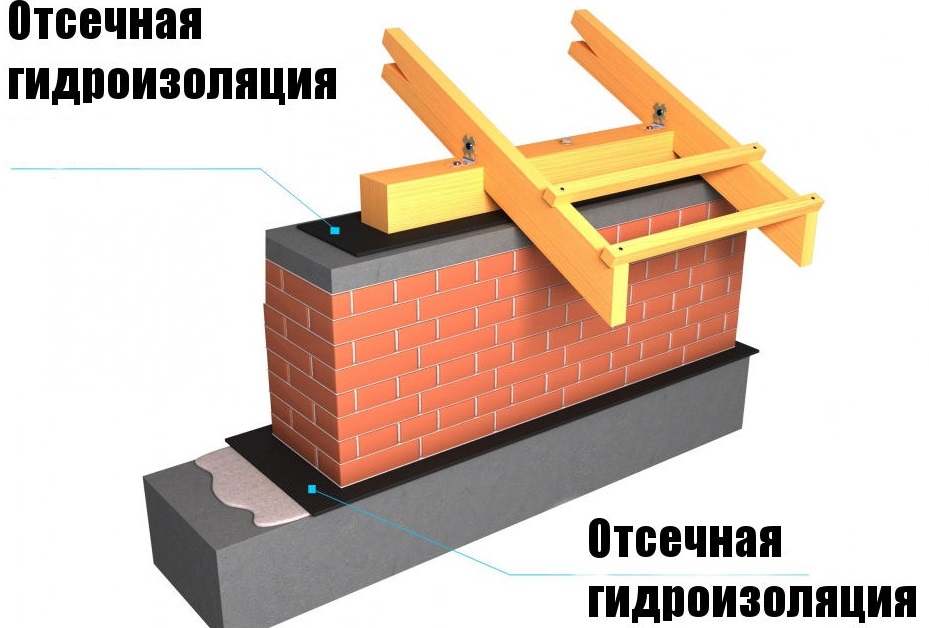

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

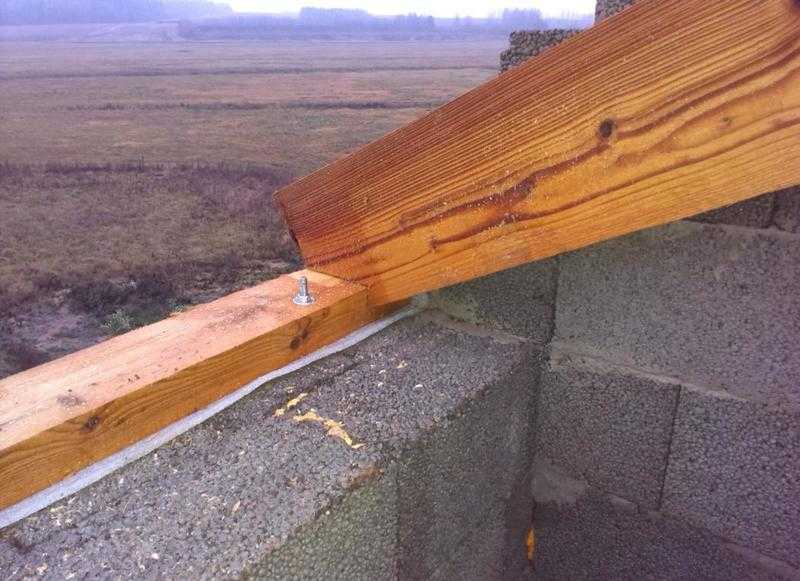

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Специалисты категорически не рекомендуют использовать в качестве гидроизоляции рубероид – долго не выдерживает влаги, имеет нехорошее свойство расползаться.

Утепление

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.

Утеплители у мауэрлата могут быть:

• опилками;
• пенопластом;
• эковатой;
• керамзитом;
• монтажной пеной.

А если прислушаться к советам бывалых, то идеальным они считают миксованное утепление: снаружи эковатой, которая позволит торцу «дышать», а внутри – запенить. При таком способе утеплитель из ваты прослужит не менее 40 лет.

И еще несколько советов

1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.
2. При укладке гидроизоляции обращайте внимание, какой стороной вы ложите материал. Как правило, верхний слой предназначен для удерживания влаги, а нижний – для свободного выхода паров.
3. Углы мауэрлата между собой закреплять обязательно!
4. Мауэрлат – это тот же фундамент, только для крыши. Поэтому геометрическая точность при его устройстве необходима. Огрех даже на пару сантиметров грозит неприятностями в виде неустойчивой конструкции.

Утепление мауэрлата крыши изнутри: технология и материалы

В процессе строительства комфортного дома при перекрытии крыши лучше производить утепление мауэрлата крыши изнутри.

Важно не допустить накапливания влаги внутри этих балок основания и их гниения, поскольку мауэрлат представляет собой своеобразный фундамент для крыши, от которого зависит устойчивость и целостность всей конструкции кровли.

Эти работы позволят изначально сэкономить на отоплении дома при последующей его эксплуатации, так как потери тепла через кровельные конструкции составляют значительную часть общего охлаждения здания.

Порядок, особенности и схема работ по устройству «кровельного пирога»

Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».

Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.

При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.

Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.

Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.

Такой «кровельный пирог» состоит из следующих слоев:

• вентиляционного зазора прямо под кровлей;
• слоя гидроизоляции;
• контура вентиляции;
• специально установленного каркаса;
• теплоизоляции;
• паровой изоляции;
• поперечной обрешетки между стропилами для монтажа подвесного потолка.

При монтаже такой конструкции следует соблюдать последовательность работ.

Важно придерживаться некоторых моментов:

• нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
• необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
• использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
• при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
• при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.

В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.

Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.

Материалы для утепления мауэрлата изнутри

На современном строительном рынке представлено множество утеплительных материалов для различных кровельных конструкций.

Сама крыша представляет собой сложную динамическую систему, которая нагревается, остывает, аккумулирует, выделяет конденсат и влагу.

С учетом всех таких особенностей и следует выбирать теплоизоляцию для мауэрлата.

Наибольшую популярность на сегодняшний день приобрели стекловолокнистые утеплители, минеральная вата, пенополистирол, пенобетон, вспененное стекло, керамзит, опилки.

Каждый утеплитель имеет свои особенности и свойства, но общими для всех качествами являются:

• влагостойкость;
• экологическая чистота;
• огнеупорность;
• хорошие теплоизоляционные свойства;
• защита от шума.

Для утепления мауэрлата отлично подойдут: керамзит, опилки, минеральная вата, пенопласт и монтажная пена.

Керамзит наиболее дешевый и популярный утеплитель крыши. Для утепления конструкции керамзитовый песок, гравий и щебень достаточно засыпать в кровельные полости, создав теплоизоляционный слой.

Керамзит представляет собой гранулы, которые производятся из абсолютно чистого материала – глины.

Этот материал не горит, не впитывает влагу, не боится низких температур, в то же время обеспечивая отличную теплоизоляцию.

Опилки являются идеальным экономным вариантом теплоизоляции для мауэрлата. При монтаже их следует смешать с известью, чтобы отпугнуть грызунов.

Этот материал создает отличный изоляционный слой. Применять его нужно тем же способом, что и керамзит. Однако этот метод утепления не часто применяется из-за низкой пожарной безопасности материала.

Минеральная вата выдерживает экстремальные перепады температур, воздействия открытого огня, имеет легкий удельный вес, характеризуется высокими изоляционными свойствами по отношению к теплу, звуку, влаге.

Видео:

Она имеет достаточно высокую плотность, сохраняя свои размеры и формы. Этот утеплитель легко резать с помощью обычных ножниц, что позволяет закрывать с его помощью щели любых размеров.

Пенопласт обладает хорошими теплоизоляционными и звукоизоляционными свойствами, имеет небольшой вес, устойчив к влаге.

Из недостатков следует отметить его паровую непроницаемость и подверженность возгоранию. Однако этот материал отлично взаимодействует с монтажной пеной, которая герметизирует все щели при покрытии сверху.

Монтажная пена отлично заполняет все внутренне пространство, формируя надежный изоляционный слой, который герметизирует стыки и щели. После затвердевания ее легко обрезать ножом, придавая нужные формы и контуры.

Утепление мауэрлата

В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы.

При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.

Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.

При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами.

Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.

Видео:

Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.

Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.

При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.

Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению.

При этом особое внимание рекомендуется уделять следующим моментам:

• при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование;
• углы балок мауэрлата обязательно жестко скреплять между собой;
• при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции.

Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.

ЛЕД || პოლიურეთანის სენდვიჩები

СТРОИТЕЛЬСТВО ЖЕЛЕЗНОДОРОЖНОЙ СИСТЕМЫ

Для примера рассмотрим пошаговую инструкцию для одной из самых сложных крыш – четырехскатной. Разобравшись в технологии строительства этой стропильной системы, не составит труда разобраться в технологии и самостоятельно собрать более простые односкатные или двускатные. Шаг 1. Возьмите две длинные доски, с их помощью проще определить длину стропильных ног, угол наклона скатов и высоту крыши. Временно прикрепите доски к вертикальной опоре на стене дома. Поднимайте или опускайте их, пока не найдете приемлемое положение. Если позволяют размеры дома, то стропильную систему лучше проектировать так, чтобы длина ног не превышала 6 м. Такой пиломатериал можно купить, наращивать не нужно будет. Расширение не только занимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор. Шаг 2. Набить армирующий пояс. Он не только увеличивает высоту чердачного помещения, но и дает возможность удлинить свес стропильных ног и дополнительно защитить фасадные стены от атмосферных осадков. Ширина пояса должна быть не менее 30 см, высота зависит от размеров дома. Как заправить армирующий пояс? -Просверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические стержни диаметром 12–15 мм. Вверху должна быть нить. Если такие элементы найти в реализации сложно, то к обычной строительной арматуре можно приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м. -Установить опалубку по периметру дома. Для этого используют обрезные доски 20×150 мм, чтобы они не лопались бетоном через 1,5–2,0 м, закрепляют их колышками. Не стоит бояться, что армирующий пояс не будет иметь идеально ровной ширины по всей длине, этот элемент закрывается при дальнейшем возведении крыши.

-Подготовить бетон. Раствор необходимо сделать крепким, на одну часть цемента дать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а затем вручную подать массу наверх. — Уложите арматуру в опалубку, достаточно одного стержня по периметру. Обязательно поднимайте штангу не менее чем на 5 см над поверхностью пола. Он не должен лежать посередине пояса, в таком положении армирование не работает. В качестве подкладок можно использовать любой кусок дерева или куски бетонных блоков. -Пояс залить бетоном, работать аккуратно, строго выдерживать горизонтальность верхней плоскости. Для проверки используйте обычный уровень.

Дайте бетону затвердеть не менее трех дней. Помните, что 50% своей прочности он наберет только через две недели, только тогда можно полностью нагружать конструкцию. Если погода очень теплая и ветреная, то бетонный пояс нужно поливать большим количеством воды не менее двух раз в день. Бетон набирает прочность не при высыхании, а при благоприятном протекании химических реакций; для этого постоянно требуется влага.

Возведение стропильной системы условно состоит из четырех этапов: установка мауэрлата, установка коньковой балки, установка стропил (вальмовых и диагональных) и устройство обрешетки.

УСТАНОВКА МАУЕРЛАТА

Работы начинают после того, как бетон армирующего пояса наберет достаточную прочность и демонтирована опалубка. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, он служит для поддержки стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен. Шаг 1. Расположите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Без рулетки это сделать проще. Переверните его узкой стороной вниз и положите на пояс, отметьте положение анкеров карандашом. Затем перенести отметки на широкую сторону бруса, в этих местах нужно просверлить отверстия.

Шаг 2. Просверлите отверстия, держите сверло максимально вертикально, избегая перекосов. Работу должен выполнять опытный плотник. Новичок может испортить балку, необходимо сместить все отверстия, уменьшив ее длину. Шаг 3. Подготавливаем полосы гидроизоляции под мауэрлат, лучше купить обычный дешевый рубероид. Полоска вырезается из рулона, скручивать ее не нужно. Материал отлично режется болгаркой с диском по металлу. Шаг 4. Расстелить гидроизоляционные полосы на армирующий пояс. Молотком делать отверстия намного проще. Наденьте рубероид на анкеры и аккуратно пробейте молотком отверстия для шпилек в гидроизоляции. Только делать это надо аккуратно, сильно бить нельзя. В противном случае есть риски повредить верхние витки резьбы, при затяжке гаек возникнут проблемы. Если боитесь, то перед укладкой рубероида накрутите гайки на все шпильки, после откручивания они автоматически выровняют поврежденные витки.

Шаг 5. Установите балку на анкеры и затяните гайками. Обязательно подложите под них большие шайбы. Если мауэрлат плотно сидит на шпильках, то придется долбить кувалдой. Такая ситуация свидетельствует об отсутствии квалификации кровельщиков.

Мауэрлат лучше делать из сосны, а не из ели, в нем гораздо больше смолы, соответственно, он дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных? По нескольким причинам. Во-первых, дерево пахнет смолой и скипидаром. Второй – сосна имеет ярко-желтый оттенок, крупные и живые сучки. Третье – наличие черных пятен на пиломатериале из сосны свидетельствует о высоком содержании смолы, такой цвет он приобретает после окисления на воздухе. Ель белее, легче по весу, мало сучков и имеет неприятный запах кошачьих фекалий. По углам и по длине брусья соединяются в полдерева, эти места желательно зафиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

Крыша бани своими руками: устройство, конструкция, утепление, фото

Устройство крыши бани

Крыша бани своими руками

Прежде чем перейти к технологии строительства крыши для бани своими руками разобраться с элементами каркаса крыши, а также с основными терминами, которыми пользуются кровельщики.

Устройство крышной бани

Основное назначение каркаса – выдерживать собственный вес, вес кровельного материала, а также вес снега, дождя и комплектующих (например, модуля солнечной батареи или спутниковой антенны) . Именно поэтому прочность и устойчивость рамы являются важными показателями.

Каркас крыши любого здания состоит из мауэрлата, стропильных ферм, обрешетки и кровельного материала.

Мауэрлатом называется деревянная балка, предназначенная для того, чтобы соединить основание короба (кузова) с каркасом крыши. Именно с создания мауэрлата начинается монтаж каркаса крыши бани. Если помещение выполнено с каркасом, мауэрлат может служить верхним венцом, если ванна из бетонных блоков или кирпича, мауэрлат укладывается на наполнительный гидроизоляционный материал. Крепление мауэрлата к стенам осуществляется с помощью длинных анкеров. Перед тем, как установить мауэрлат на стену, необходимо вырезать специальное отверстие для крепления конструкции стропил. Основное требование к установке мауэрлата заключается в его идеальном горизонтальном положении, т.к. от этого будет зависеть качество крепления каркаса крыши к построенному кузову.

Мауэрлат

Следующий элемент каркасной конструкции крыши – ферма . Назначение фермы – равномерное распределение нагрузки по кровле. Существует несколько форм стропильных ферм, о них мы поговорим чуть позже. Ферма состоит из деревянных досок, связанных между собой. Основной элемент фермы – стропила, к которым крепятся опорные элементы. Что касается последних, то к ним относятся ригели, стяжки, распорки и перемычки, назначение которых – усиление конструкции стропильных ферм.

Ферма

Каркас обрешетки Крыша бани в порядке, можно было бы провести качественное крепление кровельного материала к стропилам. Обрешетка представлена ​​в виде деревянных брусков и досок, скрепленных с сеткой. Количество и размер ячеек этой сетки рассчитывается исходя из того, каким материалом покрыта кровля. Например, для перекрытия крыши рубероидом пустого места быть не должно (максимум 1-сантиметровая щель), а для того, чтобы закрыть крышу хамамом из профнастила, можно создать обрешетку с ячейкой шириной в 0,5 метра.

Обшивка каркаса крыши бани

Кровельный материал Кровля бани выбирается по желанию собственника здания. Самыми популярными материалами для кровли бани являются профнастил, металлочерепица, шифер, рубероид. Каждый из этих материалов имеет свои особенности и требования к монтажу угла кровли. Например, кровельный материал – это крыша, с углом 5 градусов, профнастил – 8, металл – около 30, а шифер – 20.

Баня, крытая металлом

Двускатная крыша для бани

Двухскатная крыша для бани

Двускатная крыша для бани проект

Чаще всего монтаж двускатной крыши для бани осуществляется, если хозяин бани собирается делать мансарду.

Существует два способа установки стропил при создании двускатной крыши:

Конструкция двускатной крыши более популярна, чем односкатная, т.к. в этом случае угол крыши будет более острым, что предотвратит образование снежных наметов в кровельном материале. Двускатная крыша представляет собой ряд одинаковых по размеру и форме равнобедренных треугольников, установленных в одном и том же месте по всей кровле. Вершина деревянного треугольника из стропил называется коньком, поперечная деревянная балка под вершиной треугольника – ригелем. Ригель предназначен для усиления конструкции двускатной крыши. Чем меньше шаг установки стропильных ферм, тем устойчивее будет конструкция крыши бани. Обратите внимание на то, что стропильные фермы идут по поверхности земли, затем подаются на крышу. Крепление стропильных ферм к корпусу бани осуществляется после того, как будут установлены балки перекрытия (потолок бани можно сделать позже). Чтобы было проще создать одинаковые деревянные треугольники, мастера-кровельщики используют специальные заготовки.

Монтаж двускатных крыш производится следующим образом:

1. Мауэрлат крепится к стене
2. Созданная ферма
3. На противоположных концах крыши расположены две фермы. Для крепления стропил к мауэрлату используют саморезы типа «рябки».
4. Для обеспечения устойчивости стационарных стропильных ферм конструкции дополнительно усиливаются специальными раскосами.
5. Между крайними стропилами на уровне конька натянута веревка, которая покажет точное место установки остальных стропильных ферм (что бы шло ровно, в одну линию)
6. Канат устанавливается на остальные фермы аналогично

Односкатная крыша для бани

Монтаж односкатной крыши для бани менее популярное мероприятие, т.к. в этом случае угол кровли будет более пологим, что приводит к образованию снежных неметов на кровле бани. Очень часто под тяжестью снега крыша начинает деформироваться и ломаться.

Дизайн односкатной крыши вы можете увидеть на этом проекте:

Односкатная крыша для бани

Проект односкатной крыши для бани

Как видите, разновысокие опоры стропильных балок опираются на стену бани и держат весь каркас крыши. Чем больше разница в высоте между опорами, тем круче будет угол односкатной крыши для бани. Обратите внимание, что монтаж ломаной кровли обойдется намного дешевле, чем монтаж крутопадающей.

Рекомендуемый угол наклона односкатной крыши должен составлять от 20 до 30 градусов.

Как и в случае с двускатной крышей, каркасная односкатная крыша для бани крепится на мауэрлат. Кронштейн необходимо сделать с помощью металлических уголков и медной проволоки. Шаг установки ферм должен быть около 0,6 метра. Для защиты наружных стен бани от дождя стропила рекомендуется делать за пределами коробки бани на расстоянии от 0,3 до 0,5 метра.

Подробнее строительство односкатной и двускатной крыши бани своими руками вы можете посмотреть в подробных видео уроках:

Технология возведения односкатной крыши

http://youtu.be/kX7aFQz8aNI

Строительство двускатной крыши бани

Монтаж стропильной системы бани своими руками
