Правильное устройство мауэрлата. Утепление и гидроизоляция. Видео

Стропила на строительном сленге принято называть скелетом крыши. От того, насколько правильно установлена стропильная система, будут зависеть и форма, и надежность крыши. А начальным и основным этапом монтажа стропил было и остается устройство мауэрлата.

Содержание

• В чем сила мауэрлатного бревна?
• Устройство. Описание процесса
• Гидроизоляция
• Утепление
• org/ListItem»> И еще несколько советов

Иначе говоря, бревна, прикрепленные по периметру здания, способны удерживать крышу и распределять нагрузку от нее по всей площади стен.

В чем сила мауэрлатного бревна?

Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.

Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.

Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.

У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.

Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.

Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.

Устройство. Описание процесса

Если дом деревянный, из бревна или клееных брусьев, то устройство мауэрлата в этом случае очень несложный и недолгий процесс.

Мауэрлатные бревна просто укладывают по верхнему венцу стен и закрепляют как можно надежнее.

Иногда в рубленых домах мауэрлатными служат бревна верхнего венца.

Кирпичный дом – это совсем иной, более трудоемкий, способ крепления мауэрлата.

Есть несколько способов устройства, которые, несмотря на свое различие, на подготовительном этапе требуют одного: место укладки мауэрлата и способ укладки бревна должен быть определен уже на стадии кладки стены.

В зависимости от выбранного способа крепления будут варьироваться и подготовительные работы.

1. Метод обвязывания проволокой: когда до верхнего ряда кладки у вас останется всего три ряда, заложите в кладку проволоку-катанку и вмуруйте ее в стену. Следите за длиной проволоки: ее должно хватить для надежной обвязки бруса.
2. Метод крепления анкерными болтами: когда кирпичная кладка готова, высверлите в ней отверстия, соответствующие количеству стропильных ног, и забейте, а потом затяните в них анкерные болты.
3. Метод закладки деревянных пробок: для начала обработайте пробки антисептиком, затем заложите их в кирпичную кладку: одна пробка соответствует размеру одного кирпича. Пробки можно можно размещать на ряд ниже ниже уровня мауэрлатного бруса, рядом с ним или непосредственно под ним, но пробка всегда должна находиться как можно ближе к наружному краю стены. Устройство мауэлрата на пробках производите с помощью металлических скоб.
4. Метод закладки кусков арматуры : куски арматуры, согнутые Г-образно, вмуруйте на глубине третьего ряда кладки . Выберите арматуру потолще и покрепче – не менее 10 мм в диаметре, и вмуруйте коротким краем, оставив длинный в вертикальном положении – на него вы оденете брус. Арматурный выступ должен быть длиннее мауэрлата на 25 см, чтобы у вас был достаточный запас для его загиба при креплении.

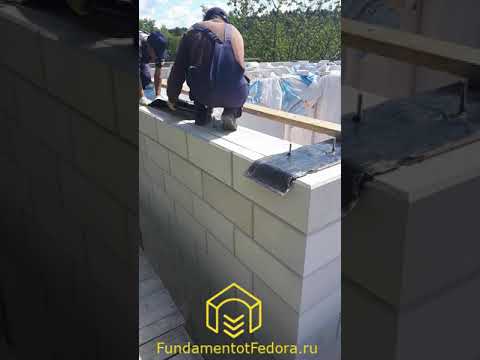

Гидроизоляция

Чтобы в дальнейшем избежать таких досадных проблем как гниение мауэрлатных бревен и проникновение холода через зазоры в конструкции крыши, утепление и гидроизоляция должны быть в списке необходимых работ при монтаже стропил и укладке мауэрлата.

Ни один уважающий себя застройщик не положит бревна на голую стену. Не только мауэрлаты, но и те части стропил, которые могут соприкасаться с монолитным поясом, обязательно должны быть изолированы толем, сложенным не менее, чем в два слоя.

Такая гидроизоляция оправдала себя и среди застройщиков считается самой проверенной, надежной и долговечной.

Специалисты категорически не рекомендуют использовать в качестве гидроизоляции рубероид – долго не выдерживает влаги, имеет нехорошее свойство расползаться.

Утепление

Не менее важно обеспечить свой дом теплом уже в процессе строительства. Предугадать, куда оно может исчезать из отапливаемых комнат, не тяжело: около 12% тепла улетучивается через крышу, если во время крепления мауэрлатных брусьев упустили из виду один маленький нюанс и не утеплили район мауэрлата.

Утеплители у мауэрлата могут быть:

• опилками;
• пенопластом;
• эковатой;
• керамзитом;
• монтажной пеной.

А если прислушаться к советам бывалых, то идеальным они считают миксованное утепление: снаружи эковатой, которая позволит торцу «дышать», а внутри – запенить. При таком способе утеплитель из ваты прослужит не менее 40 лет.

И еще несколько советов

1. Утепление и гидроизоляция требуют серьезного подхода, ведь именно от качества выполнения этих работ зависит долговечность крыши и тепло в доме, да и проверять качество монтажа нужно в процессе, иначе есть риск ремонтировать крышу в первый же год эксплуатации.
2. При укладке гидроизоляции обращайте внимание, какой стороной вы ложите материал. Как правило, верхний слой предназначен для удерживания влаги, а нижний – для свободного выхода паров.
3. Углы мауэрлата между собой закреплять обязательно!
4. Мауэрлат – это тот же фундамент, только для крыши. Поэтому геометрическая точность при его устройстве необходима. Огрех даже на пару сантиметров грозит неприятностями в виде неустойчивой конструкции.

как закрепить, как правильно положить брус, строительство крыши, как выровнять, соединить, виды мауэрлата

Содержание:

Назначение мауэрлата
Правила обустройства основы под стропила
Зачем нужен армированный пояс
Способы фиксации обвязки под стропила на крыше

Система стропил представляет собой тяжелую конструкцию и по этой причине ей требуется высокопрочная и надежная основа. Именно такая функция возложена на мауэрлат для крыши. Что же собой представляет этот элемент кровли?

Назначение мауэрлата

Для кровельных систем с коньком строится каркас из стропил с упором их ног на стены зданий. В итоге на стены оказывают воздействие несколько векторов прилагаемой силы –от места соединения стропил и от массы конструкции. Выпавший зимой снег повышает распирающую нагрузку, что является для несущих ограждений испытанием на прочность.

Чтобы избежать разрушения стен системой стропил, применяется обвязка их верхней кромки. Для этой цели задействуют брус, имеющий большое сечение, получивший название мауэрлат. Этот элемент можно делать из древесины или стали. Обычно материал для бруса под мауэрлат выбирают c учетом того, из чего обустроена стропильная конструкция.

Главное условие монтажа — неразрывность обвязки или создание при состыковке надежных и прочных мест соединений. Этот элемент конструкции служит для распределения нагрузки, идущей от каждой из ног стропил, на значительный участок стены, поэтому нужно знать, как соединить мауэрлат правильно.

Также этот элемент используют для укрепления кровли, если она обладает повышенной парусностью. Потребность в укладке мауэрлата отсутствует лишь в каркасных постройках или бревенчатых срубах, поскольку там его функция возложена на верхний венец.

Правила обустройства основы под стропила

Основной характеристикой мауэрлата считаются его размеры. Идеальным выбором будет непрерывная балка, но когда состыковка нескольких частей неизбежна, существует правило: они должны иметь одинаковую длину и максимальную протяженность. Монтировать мауэрлат следует вдоль внутренней кромки стенок или посередине, но не вдоль наружного края.

Кроме этого, нужно учитывать сечение балки, поскольку она без проблем должна продолжительное время выдерживать немаленький вес стропил и кровельного пирога. Достаточно будет деревянного бруса, толщина которого равна трети этого же параметра у кладки несущих стен. При использовании металлической балки эта величина может быть немного тоньше.

Оптимальной шириной стенки деревянного мауэрлата считается размер в пределах 15 –20 сантиметров. Если он меньше, то элемент не всегда способен выдержать вес стропильной системы. В том случае, когда ширина больше, на несущую стенку будет оказываться повышенная нагрузка. В небольших по площади домах в качестве мауэрлата допускается использование балок сечением 10х10 сантиметров.

Для легких построек разрешается применение нескольких досок. Их укладывают друг на друга и соединяют болтами. При этом толщина пиломатериалов не может быть меньше 3 сантиметров, а ширина -10 сантиметров.

Немаловажный момент: балку выбирают абсолютно ровную, без сучков, рассохшихся участков и трещин, чтобы не приходилось решать проблему, как выровнять мауэрлат. Наличие вышеперечисленных дефектов влияет на надежность фиксации данного элемента к стене, либо ног стропил к брусу, так как место прилегания может совпасть с выемкой или сучком.

От воздействия сырости деревянный элемент пропитывают особыми составами или обматывают рубероидом и обмазывают дегтем или смолой.

Зачем нужен армированный пояс

Дело в том, что не всегда кирпичная кладка в состоянии выдерживать нагрузку кровельной конструкции, особенно, если имеется желание теплоизолировать крышу. Чтобы в стене не образовались трещины, необходимо сделать армирование из бетонного раствора и специальной сетки.

Обычно при приготовлении строительного состава используется:

• 1 часть цемента;
• 3 части мелкого щебня;
• 1,5 части песка;
• вода (как правило, 1 часть).

В результате соединения всех компонентов должен получиться густой, с тягучей консистенцией раствор.

Дальше поступают следующим образом:

1. На кромки несущих стен устанавливают опалубку высотой 20–25 сантиметров и шириной в соответствии с толщиной кладки.
2. Из узких полосок нарезанной сетки создают для закладки внутрь каркас так, чтобы каждый слой был укреплен на перемычках с промежутком 2–3 сантиметра один от другого. Шаг между перемычками нужно делать не меньше 25 сантиметров, чтобы не допустить провисания сетки. Непосредственно к каркасу через такие же одинаковые промежутки вязальной проволокой крепят анкерные болты.
3. В опалубку выливают бетонный раствор, при этом верхняя часть пояса должна быть погруженной не меньше, чем на 3 сантиметра. Важно, чтобы смеси хватило для заливки всей опалубки. В стенах, возведенных из газобетона, в верхнем ряду блоков вырубают перемычки и таким способом получают желоб для заливки.

Преимущества процесса армирования:

1. Стены становятся прочнее, что важно при сейсмической активности или усадке грунта.
2. Бетонная обвязка по верхней кромке позволяет подравнять стены относительно горизонта, что положительно отражается на монтажных работах и последующей эксплуатации системы стропил.
3. Такое обустройство основания для мауэрлата считается самым надежным и делающим привязку к стенам жесткой.
4. Нагрузка, оказываемая стропильными ногами на кирпичную кладку, распределяется более равномерно.

Способы фиксации обвязки под стропила на крыше

Необходимо знать, как правильно положить мауэрлат, и прочно его закрепить.

Имеется несколько способов, как это сделать:

1. Наиболее простой вариант – это предварительно вмонтировать в кладку из кирпичей вязальную проволоку на уровне не менее 4-го шва от верха стены. Ее закрепляют на армирующей сетке. Два конца проволоки выводят наружу прямо вверх либо сквозь ряды, либо по обе стороны стены. Их длины должно хватить для скручивания поверх балки, лишнее следует отрезать. Под проволоку в мауэрлате сверлят отверстия с шагом примерно 30 сантиметров.
2. Другой вариант – применение анкерных болтов, но при условии наличия армирующего пояса. Эти крепежные элементы фиксируют на специальной сетке или арматуре, а потом заливают бетоном так, чтобы наружные концы с резьбой имели достаточную длину. Когда раствор высохнет, прикладывают брус и наносят разметку под отверстия. Важно, чтобы места нахождения крепежей не совпали с расположением ног стропил.
3. Третий способ – применение строительных шпилек, представляющих собой металлические прутки, согнутые в форме буквы Г и имеющие на конце длинной части резьбу. У некоторых изделий вместо короткой части имеется небольшая наваренная пластина размером 5х5 сантиметров. Шпильку нужно поместить в шов либо пластиной, либо загнутым отрезком на глубину, равную нескольким рядам. Длинный конец прутка должен выступать настолько, чтобы после монтажа мауэрлата свободными оставались 2–3 сантиметра резьбы. Когда балка уложена, насаживают шайбу, после чего закручивают гайку. Шаг установки шпилек – около 30 сантиметров.

Порядок монтажа мауэрлата на стены — как закрепить правильно

Сначала следует запроектировать конструкцию основания под подстропильную балку. Обычно это кладка, выполненная из строительных блоков. Она должна быть выше минимум на три ряда, чем брус чердачного перекрытия или мансарды. Кроме этого можно создать армирующий пояс. Прежде, как закрепить мауэрлат, нужно подождать 2 недели, пока бетон не наберет прочность.

Можно также уложить данный элемент вровень с проектируемой высотой перекрытия чердака, тогда кирпичную кладку прекращают, не завершив 3-х рядов. Далее укладывают лишь внешний ряд кирпичей. Что касается внутреннего ряда, то по нему через одинаковые промежутки чередуют строительный камень и деревянные закладки. Можно между блоками вставить шпильки, фиксируя их основания в растворе шва.

Затем укладывают лишь внешний ряд, размещая кирпичи в шахматном порядке относительно нижнего ряда. Мауэрлат помещают внутри и закрепляют при помощи гаек на шпильках или прибивая скобами к деревянным закладкам. В завершение работы выкладывают последний ряд.

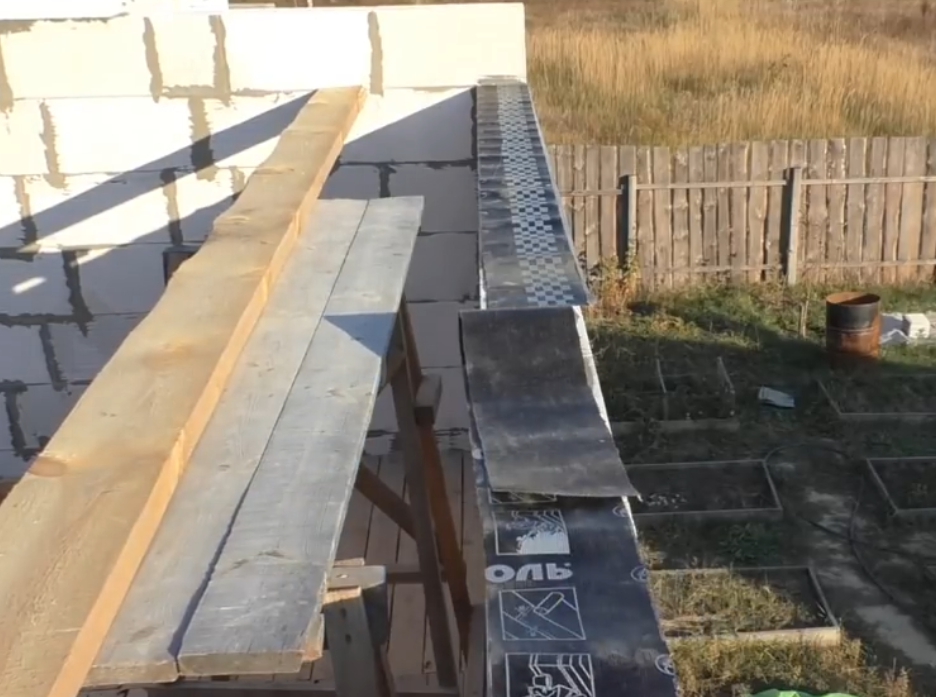

Гидроизоляция

Нужно не забывать о гидроизоляции. Для этого, вне зависимости от способов монтажа и видов мауэрлата под балку на основание из кирпичной кладки или армирующего пояса помещают специальный слой, не проводящий влагу. Объясняется такая необходимость тем, что и бетон, и блоки хорошо впитывают влагу, и она продолжительное время испаряется из толщи стройматериала.

Для устройства гидроизоляции используют специальные пленки. Брус из дерева в обязательном порядке несколько раз пропитывают грунтующим составом, закрывающим полости, имеющиеся между волокнами. Чтобы под изолирующим слоем не оставались щели, его плотно прикрепляют на основе с применением битумной мастики.

Когда используют в строительстве крыши мауэрлаты, после завершения их монтажа на них начинают крепить кровельную конструкцию. Стропильные ноги устанавливают одним из двух способов: жестко или применяя скользящий крепеж.

Первым вариантом пользуются при условии, что коньковая балка, расположенная в средней части мансарды или чердака имеет дополнительные опорные стойки или там находится перегородка. Фиксируют стропила в этом случае уголками или путем создания паза в основаниях ног. Его размер не может превышать 1/3 длины опорного торца стропил. Также пазы делают в мауэрлате, когда жесткую фиксацию выполняют скобами.

Скользящий способ задействуют для висящей кровельной конструкции. Подобное соединение — это шарнирный крепеж, состоящий из двух пластин, одну из них закрепляют на стропилах, а вторую – на мауэрлате. Данный метод применяют в срубах.

Как покрыть крышу металлочерепицей | Кровельные материалы

Металл — на сегодняшний день один из самых популярных материалов, используемых для возведения кровли. Среди других его преимуществ — простота монтажа, позволяющая домовладельцам покрывать крышу самостоятельно. Однако для того, чтобы заставить эту работу работать должным образом, необходимо все же обладать определенными знаниями и навыками. Надеемся, наша статья поможет вам составить представление о том, как выполняется монтаж металлоконструкций.

Металлом обычно покрывают скатные крыши с простой геометрией и уклоном 14 градусов. Если крыша состоит из прямых поверхностей, но имеет при этом сложную форму, то можно покрыть металлочерепицей, но материал придется резать. В результате будет много обрезков и возрастут траты на покупку материала.

Итак, для начала необходимо приобрести достаточное количество листов материала. Для этого необходимо измерить длину и ширину ската крыши. Длина листа металла должна быть на 4 см больше ската кровли, потому что лист крепится к верхнему основанию крыши так, что одна сторона перекрывается карнизом. Благодаря такому расположению материала на коньке создается вентилируемое пространство. В последнюю очередь нужно измерить скаты крыши по диагонали, чтобы убедиться, что крыша имеет правильную геометрическую форму. Если скат крыши имеет перекосы – их нужно исправить. Если исправление дефектов кровли невозможно, то укладку металлочерепицы придется делать так, чтобы нижняя кромка обрешетки совпадала с линией свеса листов материала.

Для укладки металла вам потребуются специальные инструменты: ножницы по металлу, ножовка, электропила, электродрель и другие кровельные инструменты. Позаботьтесь об их покупке заранее.

Стропильная система называется «скелет крыши». Он должен выдерживать порывы ветра, вес кровли и скапливающийся на кровле снег, поэтому по современным требованиям кровля должна выдерживать нагрузку 200 кг на 1 кв. метр вне зависимости от веса кровельного материала. . Неправильный монтаж стропильной системы может привести к обрушению кровли, поэтому при возведении стропил нельзя допускать ошибок. Перед монтажом стропильной системы необходимо выровнять поверхность обвязки несущих стен, затем уложить гидроизоляционный мауэрлат (продольные балки) и подоконник. Далее нужно собрать из балок, колонн и подкосов подстропильную опорную систему. Эта система возьмет на себя вес стропильной системы. Далее устанавливаются стропила – сначала крайние, а затем промежуточные.

Крышу никогда не клали прямо на стропила, поэтому сначала нужно установить обрешетку. Обрешетку выполняют либо из металлических профилей, либо из деревянных досок – чаще используется второй вариант. Доски обрешетки крепятся к стропилам гвоздями. Параметры обрешетки (ширина досок, расстояние между ними и др.) зависят от выбора кровельного материала. Обрешетку брать под металлическую доску шириной около 100 мм. Толщина досок может варьироваться и обычно рассчитывается специалистами, проектирующими крышу. Толщина досок обрешетки, выходящих на карниз, должна быть меньше толщины остальных досок примерно на 10-15 мм. Расстояние между досками должно быть равно поперечному профилю ступени (350 или 400 мм), при этом расстояние между выступающим выступом и примыкающей доской должно быть меньше стандартного расстояния 50 мм (т.е. будет 300 или 400 мм). 350 мм).

Листовой металл крепится к обрешетке. Если крыша двускатная, то монтаж начинают с конца, если крыша четырехскатная – листы сначала крепят в самой высокой точке, а затем медленно опускают со всех сторон крыши. Каждый листовой металл должен быть включен в следующий список. Листы крепятся к коньку крыши при помощи шурупов и соединяются между собой шурупами.

Розеточные планки монтируются снизу вверх по фронтону, закрывая при этом кромку листовым металлом. Торцевые планки крепятся саморезами к нижней части обрешетки и к крайним волнам листового металла. После размещения всех листов и концевых кронштейнов производится установка коньковых брусков. Эти полоски крепятся саморезами к верхней точке волны металла (на каждую вторую волну). При установке планок по длине нахлест должен составлять 10 см.

Монтаж выполняется ендовой на стыке лучей. Нижний ендов устанавливается поверх обрешетки Карнизная планка, а верхний ендов – листовой металл поверх волны. Монтаж водосточной системы (трубы, желоба и крюки) должен производиться в соответствии с указаниями производителя системы. Примечание: крюки для крепления желобов необходимо устанавливать на обрешетку до монтажа листового металла.

Монтаж водосточной системы является одной из завершающих операций по укладке листов металлочерепицы. Эти операции также включают в себя установку средств безопасности и обслуживание молниезащиты крыши.

сечение, угол крепления и удлинение, назначение и правила крепления

Мауэрлат для двускатной крыши помогает прочно зафиксировать ее и равномерно распределить нагрузку. Следует разобраться в его устройстве и определиться с материалами, технологией строительства, чтобы элемент служил долго.

Содержание

1. Необходимость и назначение
2. Устройство мауэрлата
3. Расчет сечения
4. Мауэрлат строительные растворы
5. Способы монтажа
6. К газобетону
7. К кирпичной стене
8. Установка мауэрлата
9. Укладка подкладочных и гидроизоляционных материалов

Необходимость и назначение

Мауэрлат — основа кровли. Элемент одновременно выполняет ряд различных задач:

• Роль основания для установки стропил. Крепление мауэрлата помогает объединить их в единую систему.
• Распределение нагрузки на стены. Мауэрлаты помогают увеличить площадь влияния каждого элемента. Это устраняет неравномерность распределения сил, создаваемых снегом и ветром.
• Компенсация расширения стропил.
• Соединение каркаса крыши со стеновыми конструкциями. Устройство мауэрлата создает устойчивую связь между кровлей и остальной частью здания. Благодаря этому его не сломают даже сильные порывы ветра.

Необходимо выяснить, можно ли строить крышу без мауэрлата и для каких типов зданий в нем есть потребность. Если речь идет о каркасном или легком деревянном доме, эту конструктивную единицу можно не учитывать. Там его функции выполняют бруски или завершающий венец. Если крыша металлическая, за рассматриваемые задачи отвечает верхняя поперечная балка, изготовленная из швеллера или высокопрочной трубы.

Если здание выполнено из блочных материалов, а крыша планируется из дерева, необходима установка мауэрлата. Также рекомендуется для обустройства мансарды.

Устройство мауэрлата

Мауэрлат представляет собой конструктивный узел, расположенный с внешней стороны плоскости торцевой стены, демпфирующей конфигурации, выполненный в виде опорной рамы. Он может быть изготовлен из стального проката или деревянных блоков. Его назначение – создать замыкающий контур, совместить крышу с коробкой здания.

Брус мауэрлата должен быть достаточной прочности, не иметь щелей, трещин и других нарушений целостности, некроза и сучковатости. Также можно сделать конструкцию из толстых досок. Обычно используются пиломатериалы из хвойных деревьев, таких как сосна или лиственница. Они легкие, прочные и мало садятся при высыхании. Иногда используют кругляк, с которого тщательно счищают кору. При этом одну из сторон необходимо отрезать на циркулярном станке, чтобы создать плотный контакт с поверхностью стены.

Чтобы конструкция была надежной, из пиломатериалов необходимо удалить ненужную влагу. Для этой цели хорошо подходит сушильная камера.

Сырье должно быть обработано антисептическими и противопожарными пропитками. Хорошо, если получится получить комбинированный состав, сочетающий в себе эффекты обоих видов.

Иногда рекомендуется изготавливать конструкцию из пиломатериалов, заготовка которых производилась зимой.

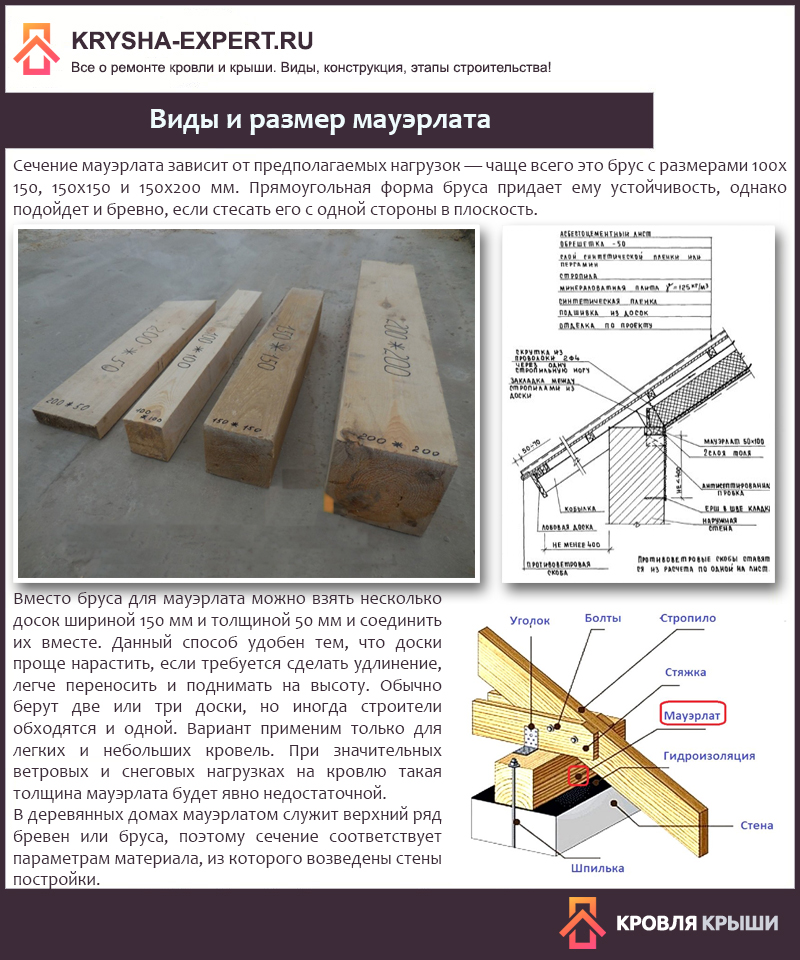

Расчет сечения

Чрезмерная толщина элементов – не лучший вариант: в этом случае возникает повышенная нагрузка на здание, усложняются монтажные работы.

При расчете сечения мауэрлата часто ориентируются на диаметр наружных стен. Толщина составляющих возводимой конструкции должна быть не менее одной трети этого значения. Стандартные размеры брусков от 0,15х0,08 м до 0,2х0,2 м.

При монтаже мауэрлата иногда используется соединение досок. Это помогает сэкономить ресурсы, но такое решение подходит только тогда, когда нагрузка на конструкцию невелика.

Мауэрлат строительные растворы

Иногда при устройстве мауэрлата для двускатной крыши возникает необходимость наращивания конструкции. Если есть возможность, стоит подобрать сплошные балки, длина которых аналогична длине стены. Но это не всегда возможно сделать, поэтому часто практикуется укладка составных балок. Их элементы необходимо подобрать так, чтобы они были примерно в половину необходимой длины. Крупные и мелкие осколки – не лучший вариант. Например, если длина стены 8 м, следует выбирать два бруса длиной 4 м, а не сочетание двух и шести метров.

Для соединения фрагментов их торцевые части распиливаются на половину толщины и покрываются антисептическим составом. В качестве креплений могут выступать специальные пластины, анкеры или гвозди. Иногда все обставлено так, что соединение приходится на закладной штифт. Этот вариант обеспечивает наиболее прочную конструкцию.

Для соединения поперечных элементов по углам в отверстие, сделанное дрелью, забивается дюбель. При этом торцевые части балок скрепляются скобами, вбитыми наискосок. Это делает конструкцию более жесткой.

Способы монтажа

Балки можно устанавливать разными способами. Подходящий метод крепления зависит от того, из какого материала сделаны стены здания. Использование неуместного соединения может легко испортить элементы конструкции.

К газобетону

Газобетон – хрупкий материал, поэтому для него не следует использовать анкеры или дюбели. В этом случае в местах крепления легко могут появиться трещины. Для таких блоков лучше подходят химические анкерные элементы. В толще стенки они удерживаются быстро затвердевающим клеем. Для установки таких креплений в блоке просверливается усеченное коническое углубление. Очистив его внутреннюю часть, туда помещают резьбовой стержень. Затем заливается клей. Когда он схватится, балки крепятся к шпилькам.

К кирпичной стене

Для кирпичной кладки используются другие способы крепления. Один из самых простых — заранее заложить толстую стальную проволоку. Его кладут через 3-4 ряда от верха стены, при этом хвостики следует выводить во внутреннюю и внешнюю стороны. Желательно, чтобы количество закладок было идентично количеству стропильных ног. Чтобы закрепить пучок, над ним закручивают хвостики. В этом случае мауэрлатный элемент притягивается к стене. Этот метод также подходит для каменных и бетонных зданий. Для максимальной прочности затяните монтировкой.

Другой метод предполагает использование скоб. В этом случае блочная заглушка укладывается на несколько рядов ниже верха. Делается это концом наружу. Один из концов скобы забивается в балку, другой — в пробку. Брус должен быть толще длины укороченной стороны крепежа. Размер кронштейна подбирается идентичным расстоянию между вилкой и балкой.

Установка мауэрлата

Для представления, какую нагрузку будет создавать конструкция на стены, используются традиционные выражения для нахождения объема и массы: м = V * ρ = L * S * ρ .. Чтобы узнать вес мауэрлата, нужны данные о длине брусков, площадях их срезов и плотности пиломатериала.

Существует ряд правил, которые необходимо соблюдать при установке данной конфигурации:

1. Монтаж осуществляется с внутренней стороны капитальной стены.
2. Нужно позаботиться о ровности верха кладки. Проверять нужно по горизонтали.
3. Брусья или доски лучше выбирать с поперечным сечением в форме четырехугольника, а не круга, так как в прочно изготовленной конструкции нижние области этих элементов плотно соприкасаются с армопоясом или верх кирпичной кладки.
4. Расстояние от края внешней стены до опорной планки должно быть не менее 50 мм.
5. Необходимо позаботиться о внутренней изоляции несущей конструкции. Для наружной стены используются те же теплоизоляционные материалы, что и для стен здания.

Элементы мауэрлата лучше всего крепить косым срезом. В этом случае конфигурация становится особенно жесткой при вертикально направленных усилиях.

Еще один способ соединения комплектующих – «в полдерева» с прямым или косым замком. В качестве крепежа могут выступать разные изделия. Наиболее распространено соединение с помощью болтов. Используются также массивные шурупы и обычные гвозди.
