Гидроизоляция ленточного мелкозаглубленного фундамента: Гидроизоляция мелкозаглубленного ленточного фундамента и подбор состава гидроизоляции

Гидроизоляция мелкозаглубленного ленточного фундамента и подбор состава гидроизоляции

главная — Фундаменты

Андрей Дачник 9 сентября, 2016

Глава из книги «Мелкозаглубленный ленточный фундамент»

Зачем нужна гидроизоляция бетона мелкозаглубленного ленточного фундамента? Ведь можно обойтись и без гидроизоляции… Можно и без гидроизоляции, но в этом случае, допустим, при наличии постоянной повышенной влажности грунтов или кислой среды почвы, ваш монолитный железобетонный мелкозаглубленный ленточный фундамент может разрушиться всего за  40 — 50 лет эксплуатации [МДС 12-34.2007].
Как же обеспечить длительный заданный срок службы железобетонного фундамента?  Есть две группы факторов защиты железобетона:

Первичные факторы защиты, обусловленные подбором характеристик компонентов бетонной смеси (подбор цемента, плотности бетона, введение химических добавок, вибрирование).  Такие факторы особенно важны при заведомой невозможности применения вторичных факторов защиты из-за недоступности поверхностей фундамента (щелевой, траншейный заглубленный фундамент), при строительстве на химически агрессивных грунтах.

Гидроизоляция ленточного фундамента глубоко- и мелкозаглубленного, нужна ли изоляция, как сделать?

При строительстве зданий с тяжелыми перекрытиями и стенами, устройстве подвального этажа, возведении малоэтажных построек обязательно используется ленточный фундамент. Он представляет собой железобетонную полосу, проложенную по наружным размерам сооружения и по всем его внутренним несущим стенам. Наиболее распространены сборно-монолитные, монолитные фундаменты, а также основания из железобетонных и сборных бетонных элементов.

Другими словами, ленточный фундамент здания – это основа любого дома, и от его качества зависят условия эксплуатации постройки. Чтобы не потребовался ремонт, замена или усиление фундамента, о нем надо позаботиться еще на стадии проектирования, в самом начале строительства. И первое, что необходимо сделать – защитить его от действия грунтовых вод, осадочных пород и капиллярной влаги. Вот с этой целью и производится гидроизоляция любого фундамента, в том числе и ленточного.;

При недобросовестном или непрофессиональном выполнении работ, при использовании некачественных материалов, имеющих низкую цену, может произойти быстрое снижение эксплуатационных характеристик фундамента, что в будущем может привести к перекосу или оседанию здания.

Всего существуют два способа гидроизоляции ленточного фундамента – вертикальная и горизонтальная.

Изоляцию горизонтальную обычно устраивают там, где соединяются фундамент и стены. К ней причисляют и систему дренажа, с помощью которой воду отводят от здания. В местах стыков стен и фундамента чаще всего устанавливают изоляцию с помощью метода напыления или с помощью укладки рулонных материалов.

Устройство вертикальной изоляции проводится для того, чтобы защитить стены фундамента от воздействия влаги. В зависимости от вида действия воды, вертикальная изоляция бывает безнапорная, капиллярная и противонапорная.

• Безнапорная гидроизоляция защищает основу дома от действия осадков, временной влаги, сезонного поднятия грунтовых вод.
• Капиллярная — не дает влаге попасть внутрь бетона.
• Противонапорная — способна защитить фундамент от гидростатического и соприкасающегося действия грунтовых вод.

Типы гидроизоляции ленточных фундаментов

В зависимости от способа устройства фундаментов и принципа действия можно выделить следующие типы гидроизоляции.

Проникающая. Проникающий раствор представляет собой смесь цемента, кварцевого песка и специальных добавок с водой. При нанесении его на поверхность состав проникает во все трещины и поры, образуя в них нерастворимые в воде кристаллические соединения. Это делает бетон абсолютно непроницаемым.

Экранная гидроизоляция ленточного фундамента. Данный тип изоляции используется только при близком залегании грунтовых вод. В данном случае вокруг всего основания устанавливается экран, представляющий собой геотекстильную мембрану. В качестве экрана может выступать и глиняная засыпка, которая с наружной стороны может огораживать ленточный мелкозаглубленный фундамент от пропускающей влагу почвы, тогда стоимость проводимых работ будет гораздо ниже.

Обмазочная гидроизоляция. В качестве обмазочного материала может выступать жидкое натриевое стекло, жидкий гидроизол, битумная мастика. С помощью обычного шпателя состав наносится на ровные, сухие поверхности.

Рулонная гидроизоляция. Для такого типа изоляции ленточного фундамента используется рубероид или плотная ткань. Поскольку цена используемых для гидроизоляции материалов не слишком высокая, то это один из самых распространенных типов защиты здания от влаги. Рулонный материал укладывается на промазанную битумной мастикой поверхность или наклеивается методом напыления с использованием газовой горелки.

Напыляемая гидроизоляция ленточного фундамента. Распыляемый гидроизоляционный состав с помощью специального распылителя ровным слоем наносится на бетонную поверхность. Такой вид изоляции хорош тем, что защищающий состав наносится на любую, даже неподготовленную поверхность и работы выполняются очень быстро. Правда, стоимость данного способа защиты от влаги достаточно высока.

Штукатурная гидроизоляция. Это самый простой способ защиты поверхности от влаги. На стены наносятся несколько слоев штукатурки, содержащей специальные гидрофобные добавки. Однако такой способ гидрозащиты может задержать влагу лишь на некоторое время, поскольку под воздействием различных, находящихся в почве веществ, защитный слой постепенно разрушается.

Требования к изолирующим материалам

Для получения качественной и долговременной гидроизоляции используют различные материалы, которые должны обладать рядом характеристик:

• водонепроницаемость. Полимер должен сохранять эту характеристику на протяжении длительного времени;
• эластичность. Обладая высокой эластичностью, материал при эксплуатации будет меньше повреждаться;
• технологичность, т.е. материал должен легко монтироваться, независимо от конфигурации и формы поверхности;
• устойчивость к резким перепадам температур;
• высокая адгезия.

Основные правила гидроизоляции ленточного фундамента

Гидроизоляция ленточного фундамента — очень ответственная работа, поэтому при ее проведении необходимо точное и качественное соблюдение технологии выполнения работы. Существуют общие правила выполнения гидроизоляции:

• От влаги следует защищать не только сам ленточный фундамент, но и основание конструкции, цоколь здания, стены и пол подвала.
• Гидроизоляционный слой должен быть по всей поверхности максимально сплошным, без разрывов.
• Если есть угроза просачивания грунтовых вод, необходим дополнительный слой изоляции от влаги.
• Если подземные воды к поверхности находятся очень близко, то возводить в таком месте фундамент не рекомендуется. При необходимости возведения постройки именно в этом месте, следует использовать специальные дренажные пластиковые конструкции, перенаправляющие лишнюю влагу в сторону. Конечно, в этом случае стоимость строительства возрастет, но иначе можно получить на стенах большие трещины.

Как сделать гидроизоляцию монолитного ленточного фундамента?

Устройство безнапорной гидроизоляции монолитного ленточного фундамента проводится следующим образом: вокруг основания здания выкапывается траншея глубиной 20-25 см. В нее засыпается слой глины, желательно жирной, под уклоном от фундамента и хорошо утрамбовывается. Поверх глины утрамбовывается смесь песка с гравием или щебнем. Вокруг здания устраивается отмостка из цемента или асфальта, а по наружному периметру дополнительно укладывается водоотводный желоб. Цена выполнения данного вида работ по изоляции здания будет не высокой, поскольку не надо использовать дорогостоящие материалы.

Противонапорная гидроизоляция монолитного ленточного фундамента производится с использованием обмазочных, штукатурных, покрасочных или напыляемых материалов. В результате, на поверхности ленточного фундамента образуется эластичная, бесшовная гидрофобная мембрана.

При создании изоляции капиллярного типа используется проникающая технология, которая заключается в пропитывании железобетонной конструкции изолирующим материалом. Фундамент становится практически герметичным, а значит, и более прочным.

Гидроизоляция ленточного фундамента рубероидом

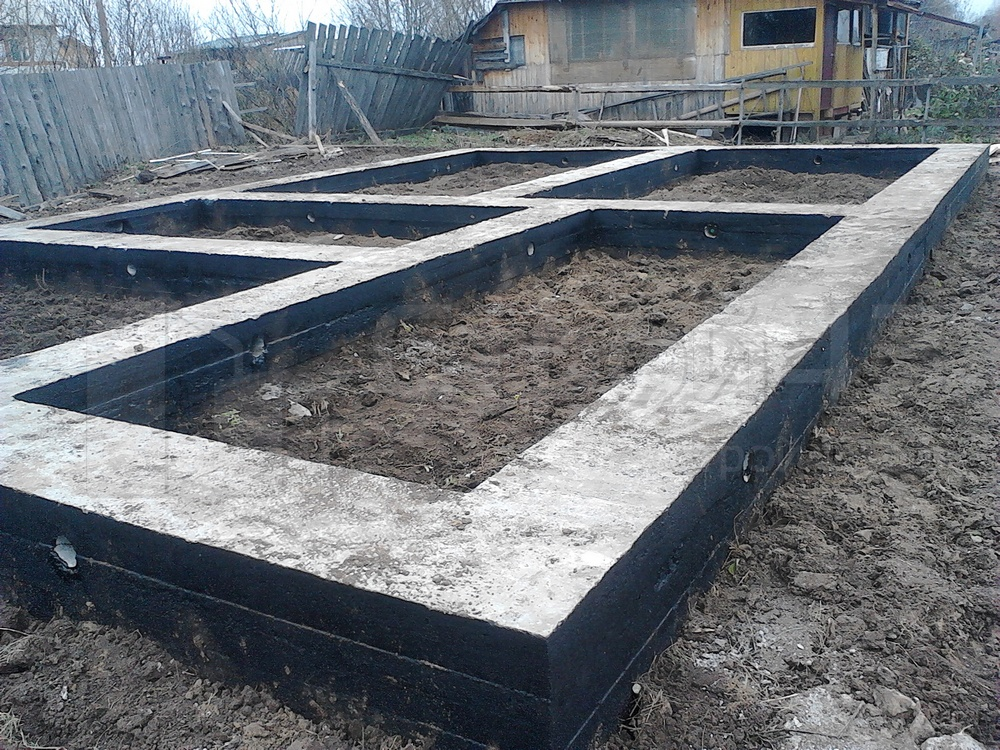

Гидроизоляция ленточного фундамента рубероидом – самая популярная и распространенная процедура, так как обеспечивает самую надежную степень защиты. Помимо данного материала можно использовать стеклоизол, пергамин, изопласт и другие защитные рулонные материалы. Правда, цена на них будет гораздо выше, а дешевый рубероид так же качественно обеспечит изоляцию.

Процесс укладки этого материала на поверхность ленточного фундамента не является каким-то сложным процессом, необходимо лишь придерживаться нескольких правил:

• Перед нанесением рулонного материала необходимо подготовить основание, на которое он будет укладываться.
• Нанести на поверхность ленточного мелкозаглубленного фундамента слой специальной битумной мастики холодной обработки, поскольку это не только облегчит процесс укладки, но и обеспечит повышенную клейкость. Но так как стоимость ее достаточно высока, можно заменить мастику битумом, предварительно нагрев его до жидкого состояния, и нанести на поверхность. Мастика в данном случае играет не только роль вяжущего вещества между рубероидом и фундаментом, но и играет роль гидроизолятора.
• Предварительно нагретый бензиновой или газовой горелкой рулонный материал накладывают внахлест, приблизительно около 10-15 см. Затем его еще раз прогревают и промазывают мастикой.
• Чтобы повысить устойчивость материала к влаге и продлить срок его эксплуатации, можно рубероид наложить в два слоя.
• После выполнения всех работ, необходимо осторожно накрыть уложенный материал легкими щитами, дабы избежать его механических повреждений.

Запомните:

• не надо экономить на используемом материале. Его цена и так невысока, а старый и залежавшийся рубероид может ломаться и трескаться даже на этапе укладки;
• для эффективности лучше используйте специальную мастику, ибо обычный битум быстро приходит в негодность;
• нельзя укладывать рулонный материал при низких температурах, так как он может переломаться.

Гидроизоляция ленточного фундамента рубероидом имеет массу преимуществ:

• низкая стоимость материала;
• широкая его доступность;
• простота и легкость монтажа;
• надежность и долговечность;
• легко принимает форму после теплообработки.

Такой способ изоляции хорошо использовать на ленточных мелкозаглубленных фундаментах небольших строений и зданий среднего размера.

Защищая основание от влаги, тем самым вы защищаете дом от разрушения. И делать это надо качественно, надежно, другими словами – профессионально. ООО «Проект» осуществляет подобные услуги по невысоким ценам и на профессиональном уровне в Москве и Подмосковье. Позвоните нам, и ваш дом будет надежно защищен от разрушения.

Мелкозернистые типы и области применения

Мелкозернистые фундаменты — это типы фундаментов, которые сооружаются на меньшей глубине, в отличие от глубоких фундаментов. В целом глубина фундамента около 1м. Это общее значение, основанное на состоянии грунта, и в зависимости от характера конструкции эта глубина может варьироваться.

Шаточный фундамент – это тип фундамента, который чаще всего сооружается. Стоимость строительства ниже по сравнению с другими типы фундаментов .

Типы мелкозаглубленных фундаментов

Выбор мелкозаглубленного фундамента осуществляется в зависимости от состояния грунта и приложенных нагрузок.

Основным типом фундамента является ленточный или изолированный фундамент. С увеличением нагрузки или уменьшением несущей способности они становятся ленточными или комбинированными. При дальнейшем увеличении нагрузок эти основания становятся матовым фундаментом.

Остановимся подробнее на типах мелкозаглубленных фундаментов.

Фундаменты стен

Фундаменты стен могут быть каменными или железобетонными. В зависимости от характера конструкции и приложенных нагрузок выбирается тип фундамента.

Фундаменты из булыжника сооружаются для опирания кирпичных стен в одноэтажных зданиях, ограждающих стен и любых простых сооружений. Железобетонные конструкции также возводятся в качестве фундаментов стен. Будут сооружены специально подпорные стены, а при слабых грунтовых условиях будет построен железобетонный фундамент.

Изолированный фундамент

Изолированный фундамент является наиболее распространенным типом фундамента.

Изолированные фундаменты также называются распорными или отдельными фундаментами. Большинство сооружений высотой до пяти этажей возводятся на изолированных или комбинированных фундаментах.

Изолированный фундамент представляет собой простейшую основу для проектирования, детализации и строительства. Его армирующие устройства также очень просты по сравнению с другими типами фундаментов.

Комбинированные фундаменты

Комбинация двух или нескольких колонн для создания единого фундамента называется комбинированным фундаментом.

Фундамент комбинированный сооружается при очень тесном расположении колонн, за счет увеличения площади фундаментов с малой несущей способностью, увеличения площади фундамента при увеличении осевых нагрузок и т. д.

Планка Фундаменты

Из-за ограниченного пространства на участке может потребоваться расширение здания до ограждающей стены. Как обычно, в таких ситуациях колонну нельзя размещать в центре фундамента.

Колонна будет на краю фундамента. Из-за эксцентриситета колонны будет увеличиваться напряжение под колонной. Это приводит к выходу из строя подшипника или увеличению осадки из-за неэффективности фундамента.

Поддерживает баланс состояния под фундаментом, сооружаем ленточные балки. Существует специальный порядок проектирования ленточных фундаментов и балок.

Ленточные фундаменты

Следующим развитием изолированных и комбинированных фундаментов являются ленточные фундаменты. Ленточные фундаменты не являются обычно строящимися типами мелкозаглубленного фундамента по сравнению с изолированными фундаментами.

• Когда колонны закрыты, мы делаем ленточные фундаменты для поддержки линии колонн.
• Мы возводим ленточные фундаменты для поддержки стен любой конструкции с линейной нагрузкой.
• При низкой несущей способности объединяем все изолированные фундаменты и сооружаем ленточные.

Ленточные фундаменты имеют преимущества по сравнению с изолированными фундаментами.

• Снижает давление под фундаментом.
• Минимизировать различные поселения
• Ленточные фундаменты перевернутого типа Т более эффективны при регулировании различных осадок и выдерживании более высоких осевых нагрузок.

Плитный фундамент

Плитный фундамент — тип фундамента для малоэтажных сооружений. Особенно в одноэтажных строениях возводятся такие типы фундаментов.

Для этих типов фундаментов специальные фундаменты не предусмотрены. Плита будет выполнять роль фундамента. При необходимости жесткость плиты будет увеличена в соответствии с требованиями проекта.

Дополнительную информацию можно найти в статье плитных фундаментов .

Плитный наземный фундамент

Плитный наземный фундамент — это тип мелкозаглубленного фундамента, в котором в качестве фундамента используется грунтовая плита. Этот тип фундамента чем-то похож на плитный фундамент.

Как правило, плита подвешена на балках или других конструкциях, таких как бетонные стены. Когда плита опирается на землю, они называются плитой на уклоне.

Фундаменты из матов

Фундаменты из матов также называются плотными фундаментами.

Фундаменты из матов представляют собой бетонные плиты, сооруженные на земле. При увеличении площади изолированных фундаментов с увеличением осевых нагрузок на колонну сооружали матовые фундаменты. Толщина фундамента будет варьироваться в зависимости от требований к изгибу и сдвигу.

Матовый фундамент можно использовать для строительства зданий высотой до 10 этажей, если грунт имеет достаточную несущую способность.

Фундаменты из матов проектируются с использованием компьютерного программного обеспечения, так как расчеты вручную очень сложны. Детализация армирования выполняется так же, как и для плоских плит.

Для получения дополнительной информации можно обратиться к артикулу матовому основанию .

Решетчатые фундаменты

Решетчатые фундаменты представляют собой неглубокие фундаменты, предназначенные для конструкций с малым весом. В основном для одноэтажных зданий, имеющих хорошую несущую способность, может быть сооружен сетчатый фундамент.

Сетчатый фундамент представляет собой бетонные балки, сооруженные для поддержки стен. В этой конструкции бутовый фундамент заменен набором железобетонных балок.

Когда необходимо построить конструкцию на скале или очень твердой поверхности, эти типы фундаментов больше подходят.

Как выбрать тип фундамента

Для выбора типа фундамента можно выполнить следующую процедуру.

• Расчет нагрузок на колонны или на фундамент
• Если это малоэтажное здание, его можно построить на неглубоком фундаменте.
• Рассчитать площадь фундамента. Если есть возможность выбрать изолированные фундаменты, приступайте к проектированию.
• Если площадь фундамента значительно увеличивается, можно проверить варианты комбинированных или ленточных фундаментов.
• Если ленточный фундамент и комбинированный фундамент неприменимы, можно выбрать вариант фундамента под ростверк.

Как проектировать неглубокие фундаменты

Неглубокие фундаменты опираются непосредственно на землю. При проектировании этих типов фундаментов соблюдается следующая процедура.

• Рассчитать эксплуатационную нагрузку и предельную нагрузку
• Рассчитать площадь фундамента исходя из допустимой несущей способности грунта
• Изолированные фундаменты рассчитаны на изгиб и сдвиг. Это можно сделать путем ручного расчета.
• Ленточные фундаменты, матовые фундаменты и т. д. анализируются с помощью компьютерного программного обеспечения. Тогда проектирование можно выполнить с ручным расчетом.
• Марка бетона выбирается исходя из требований к прочности и долговечности. Для получения дополнительной информации можно обратиться к статье о том, как выбрать марку бетона .

Преимущества фундаментов мелкого заложения

• Фундаменты мелкого заложения менее затратны по сравнению с другими фундаментами, такими как буронабивные сваи.
• Простая конструкция по сравнению с глубокими фундаментами
• Процесс контроля качества и обеспечения качества прост, а наблюдения можно проводить невооруженным глазом.
• Для строительства не требуется тяжелой техники.
• Строительство можно сделать быстро.

Related Articles

• Pier Foundation
• Footing Foundations
• Deep Foundations
• Foundation Failure
• Underpinning
• Eccentrically Нагруженные фундаменты
• Shallow Foundation Failure
• Pile Raft Foundations
• Mat Foundation
• Pile Foundation
• Driven Pile Foundations
• Pile фундаменты
• Подъемное давление на фундаменты
• Как определить тип фундамента
• Excavation for Foundation
• Foundation Waterproofing
• Settlement of Shallow Foundations
• Slab Foundations

Advantages and Disadvantages of Shallow Foundations

Skip to содержание

by Prasad ·

Благодаря преимуществам мелкозаглубленных фундаментов, они являются наиболее популярным и распространенным типом фундамента, сооружаемого в мире. Это тип фундамента, построенный на небольшой глубине.

Глубина фундамента более 1м. Это значение может варьироваться в зависимости от требований проекта, сложности строительства, архитектурных требований и т. д.

Давайте посмотрим, в чем основное преимущество мелкозаглубленных фундаментов.

Преимущества мелкозаглубленных фундаментов

• С учетом общей стоимости строительства мелкозаглубленные фундаменты более рентабельны по сравнению с глубокими фундаментами. В глубоких фундаментах, помимо фундамента, есть оголовки свай, большие заземляющие балки для сохранения целостности и безопасности конструкции.
• В большинстве случаев для неглубоких фундаментов требуются только анкерные балки. Изолированные фундаменты, ленточные фундаменты, комбинированные фундаменты и т. д. могут вызвать осадку. Поэтому предусмотрены стяжные балки. Однако размеры анкерных балок будут не такими большими, как у фундаментных балок, сооружаемых в свайных фундаментах.
• Для мелкозаглубленных фундаментов не требуются такие элементы, как оголовки свай.
• Риск строительства из-за неопределенностей минимален по сравнению с глубоким фундаментом. Глубокий фундамент потребовал дополнительных испытаний, чтобы проверить, приемлема ли конструкция фундамента. Испытание на целостность сваи (PIT), динамическое испытание сваи (PDA) и т. д. предназначены для проверки правильности целостности сваи и ее способности выдерживать приложенные нагрузки.
• Можно провести визуальный осмотр, чтобы убедиться в правильности процесса контроля качества.
• Поскольку строительство ведется на небольшой глубине, нет необходимости в тяжелом оборудовании, как при строительстве свай.

Недостатки фундаментов мелкого заложения

• Фундаменты мелкого заложения строятся на грунте. Свойства почвы могут варьироваться от места к месту, где построено сооружение. Кроме того, будут меняться нагрузки на конструкцию, и они могут распределяться неравномерно. Это вызовет различные осадки в фундаменте.
• Слабый слой почвы или мягкая почва, такая как торф, сжимаемые органические почвы могут вызвать осадку фундамента.
