zsmk-neft.ru

Гидроизоляция бетона жидким стеклом: Жидкое стекло для гидроизоляции: надежная защита от влаги

30.04.2023
/
By alexxlab
/
0 Comment

Гидроизоляция жидким стеклом: преимущества и технология

Главная » Полезно знать

Для строительства объектов, работающих в условиях повышенной влажности, недостаточно водонепроницаемых свойств обычного бетона. Под воздействием воды конструкции теряют часть своих качеств. Пористая структура камня способствует фильтрации жидкости, вымыванию цементного связующего. Поверхностные и глубокие слои монолита разрушаются, арматура быстро корродирует.

Чтобы минимизировать деструктивные изменения на поверхности и в теле бетона от агрессивного действия воды, в строительстве применяют гидроизоляцию жидким стеклом.

Содержание

  1. Назначение и применение
  2. Свойства жидкого стекла
  3. Преимущества и недостатки
  4. Технология использования
  5. Меры предосторожности

Назначение и применение

В промышленном производстве жидкое стекло получают обжигом соды и кварцевого песка или автоклавной обработкой щелочами кремнеземсодержащего сырья. Затем соединение измельчают, смешивают с модификаторами и растворяют в воде. Химический состав представляет смесь силикатов натрия, калия или лития.

  • Натриевое жидкое стекло применяют для производства огнеупорного кирпича, негорючих пропиток для дерева и тканей, антисептиков, строительных клеев и гидроизоляционных составов.
  • Стекло на основе силиката калия используют для изготовления лаков, красок, кислотоупорных бетонов и растворов.
  • Литиевое жидкое стекло нашло применение в уплотняющей пропитке электродов, бетонных полов перед полировкой.

Наиболее часто в строительстве используется состав стекла на основе силиката натрия и калия.

Применяют два способа защиты поверхности бетонных конструкций от влаги:

  • внешнее нанесение;
  • введение в состав материала.

При нанесении на поверхность бетона жидкие силикаты проникают в поры и капилляры. В результате взаимодействия с компонентами цемента вещества кристаллизуются. Образуются водонерастворимые соединения, препятствующие фильтрации влаги через наружный слой материала. Обработанное покрытие обладает гидрофобными — водоотталкивающими — свойствами, устойчивостью к повышенным температурам, агрессивному воздействию кислот.

Раствор силикатного клея с модифицирующими добавками используют для поверхностной обработки конструкций в виде окрасочной или штукатурной изоляции. Проникновение воды сквозь защитный барьер прекращается, увеличивается морозостойкость и химическая устойчивость материала.

Жидкое стекло поверхностного нанесения хорошо себя зарекомендовало при гидроизоляции:

  • фундаментов домов;
  • полов и стен подвалов, цокольных этажей, душевых;
  • плит перекрытий, балконов;
  • дна и стенок резервуаров, колодцев или бассейнов;
  • усадочных, технологических, деформационных или температурных швов.

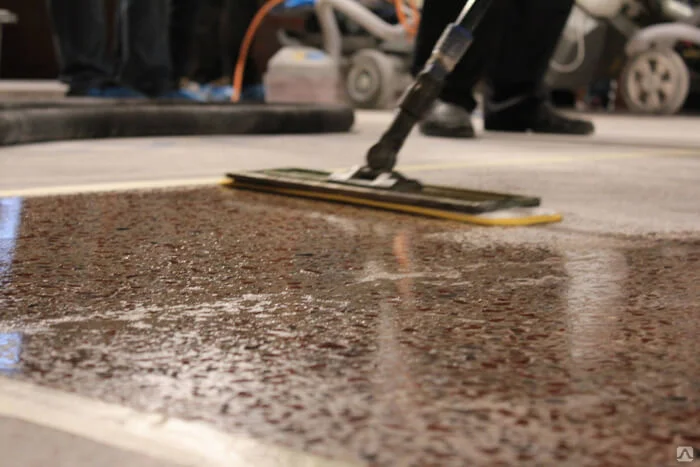

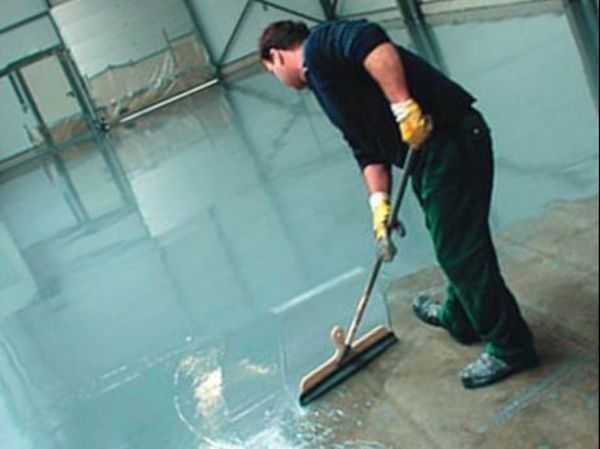

Гидроизоляция бетонного пола жидким стеклом в помещениях с повышенной влажностью повышает износостойкость и прочность покрытия, продлевает срок службы в несколько раз.

При введении силикатов натрия и калия в состав бетонов или растворов уменьшается размер структурных пор и капилляров. Полученные материалы обладают повышенной влагонепроницаемостью и малым водопоглощением.  Добавка 2-5% силикатов ускоряет сроки схватывания до 40-60 минут, увеличивает прочность на 25%. Превышение дозировки нежелательно, так как ухудшаются механические свойства бетона.

Бетон с добавкой жидкого стекла применяют для возведения:

  • фундаментов под печи и камины;
  • чаш бассейнов;
  • стенок септиков, колодцев;
  • оснований зданий на подтапливаемых участках;
  • гидротехнических сооружений.

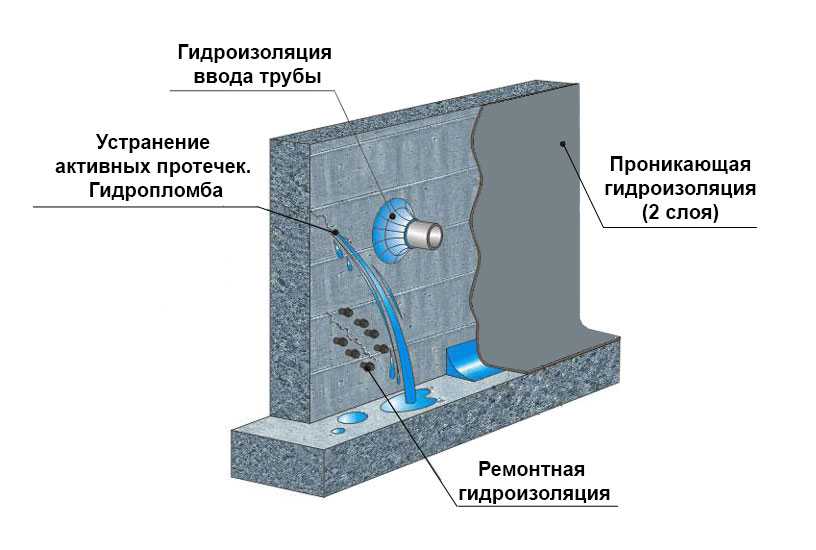

Для устранения течей в раствор добавляют до 25% жидкого стекла. Схватывание в течение 3-4 минут помогает ликвидировать аварийную ситуацию в быстрые сроки.

Свойства жидкого стекла

Силикатное соединение представляет собой густую серую или желтую жидкость без видимых включений. Она растворима в воде, не имеет запаха.

Основные свойства жидкого стекла для гидроизоляции бетона:

  • обладает высокой адгезией к различным поверхностям;
  • не горит, не излучает радиацию, не выделяет токсичные вещества;
  • препятствует распространению плесневых грибков;
  • плотность состава при 20°С — 1,36-1,45 г/см³;
  • кислотность — 11-13 pH;
  • вязкость, определяемая методом падающего шарика или по формуле Стокса, 750-1000 сП;
  • химическая активность определяется количеством свободной щелочи, высокомодульные растворы менее щелочны, чем низкомодульные;
  • высокие показатели клейкости;
  • масса нерастворимых веществ не должна превышать 0,2%;
  • при замораживании происходит частичная потеря свойств жидкого стекла из-за образования льда, при оттаивании снижается вязкость и клейкость;
  • температура кипения +100°С, замерзания -3°С…-5°С.

Для характеристики жидкого стекла используется величина силикатного модуля. Чем он выше, тем больше клеящая способность вещества. Для строительства, пропиток и клеев показатель равен 2,6-3,4.

Пленка из растворимого стекла не боится атмосферных осадков, перепадов температур, хорошо отталкивает воду.

При проведении работ учитывают вяжущие свойства и особенности жидкого стекла, которые способствуют быстрому твердению смесей. Поэтому замес готовят в небольшом объеме и распределяют по поверхности за короткий интервал времени.

Физико-химические свойства растворимых силикатов нормирует ГОСТ 13078-81.

Применение жидкого стекла согласно рекомендуемых дозировок и правильной технологии значительно улучшает свойства бетона:

  • создает стойкий барьер от грунтовых вод и атмосферной влаги;
  • увеличивает жаростойкость, кислотоупорность;
  • ускоряет твердение;
  • повышает прочность и морозостойкость;
  • препятствует распространению грибков и плесени;
  • продлевает срок службы поверхностей.

Можно обрабатывать конструкции с наружной или внутренней стороны. Расход материала экономичен — 150-300 г/м², а цена невысокая — от 25 руб/литр. Срок эксплуатации покрытия — до 5 лет. Затем нанесение повторяют.

К недостаткам относятся:

  • быстрое время схватывания, необходимость готовить смесь небольшими порциями;
  • хрупкость поверхностной пленки, требуется применение дополнительной защиты рулонными материалами;
  • при механической обработке — сверлении, штроблении — нарушаются гидроизоляционные свойства пленки;
  • изменение пропорций ухудшает качество готового продукта;
  • несовместимость с некоторыми материалами — органическими смолами, растворителями, нельзя наносить на кирпичные стены.

Недостатки нивелируются точной дозировкой и правильной технологией.

Технология использования

Жидкое стекло не используют в чистом виде. Его наносят как грунтовку, штукатурку или добавляют в бетонную смесь, строго соблюдая инструкцию по применению. Рекомендуемая температура для проведения работ — +5°С…+30°С.

Раствор

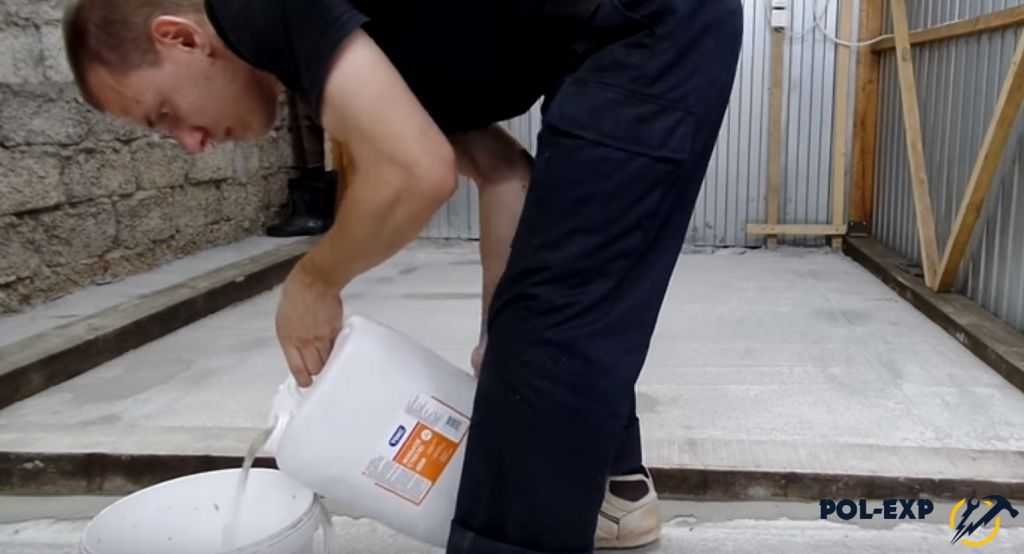

Предварительно обрабатываемую поверхность зачищают и выравнивают шпаклевкой. Силикатный клей разводят водой в соотношении 1:2, наносят при помощи кисти или краскопультом в 2-3 приема. Каждый предыдущий слой должен хорошо высохнуть. При многократном покрытии достигается обработка бетона на глубину до 2 см. Вторичное разбавление не допускается.

Грунтовка

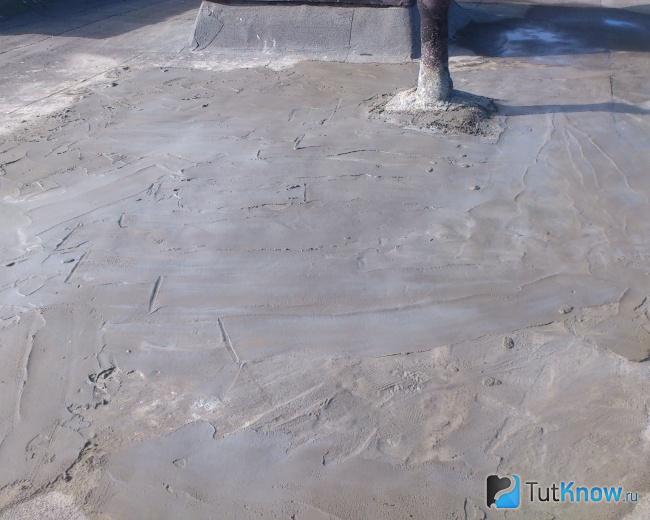

Портландцемент М400 и чистый просеянный песок смешивают с водой, добавляют силикатный раствор в массовой пропорции к ПЦ 1:1. Наносят на внутренние поверхности колодцев, бассейнов, подвалов с помощью шпателя.

Модифицированный бетон

Состав готовят из расчета 10 л силиката на 100 л бетонного раствора. Порцию рассчитывают на однократное нанесение. Жидкое стекло растворяют в воде, смешивают с сухими ингредиентами строительным миксером. Технология предполагает незамедлительное использование приготовленной смеси — заливку в опалубку, распределение по горизонтальной поверхности. Применяют для устройства полов, фундаментов, резервуаров. Марка бетона — не ниже М300.

Наружная гидроизоляция фундаментов

Гидроизоляцию бетона жидким стеклом применяют совместно с дополнительными мерами, предупреждающими разрушение поверхностной пленки. Это рулонные материалы — рубероид, «Бикрост», «Линокром», «Стеклоизол», «Техноэласт», которые монтируют наплавлением. На основу, обработанную жидким стеклом, можно установить плиты из пеноплекса повышенной плотности, одновременно выполняющие функции утеплителя и защиты от механических повреждений гидроизоляции.

Меры предосторожности

Жидкое стекло представляет собой щелочной раствор, поэтому при работе с ним нужно соблюдать меры предосторожности. Органы дыхания защищают респиратором, поверхность кожи — одеждой из плотных тканей, руки — перчатками. Хранят силикаты при положительной температуре, срок годности — 1 год.



Рейтинг

( 1 оценка, среднее 5 из 5 )

0 1 888 просмотров

Понравилась статья? Поделиться с друзьями:

Гидроизоляция поверхностей жидким стеклом

Интересное

  • Сообщение от Сергей Русанов

18 Авг

В состав жидкого стекла входят такие элементы как калий и натрий. Приготовленный раствор отличается высокой прочностью и влагостойкостью, что позволяет вести его использование в качестве гидроизоляции. После укладки смесь быстро затвердевает и на поверхности образуется слой, который хорошо противостоит влаге и огню.

Достоинства и недостатки покрытия

Использование жидкого стекла при гидроизоляции поверхности связано с рядом преимуществ, которые выражаются в следующем:

  1. На поверхности формируется цельная пленка, которая совершенно не пропускает влагу.

  2. Хорошо проникает в трещины и поры, что обеспечивает надежное сцепление с основанием.

  3. Имеет невысокую цену по сравнению с другими гидроизолирующими веществами.

  4. Обладает высокой долговечностью. Жидкое стекло сохраняет свои свойства на протяжении 5 лет.

  5. Покрытая поверхность приобретает устойчивость по отношению к кислотам, щелочам и огню.

При этом у жидкого стекла существуют и некоторые недостатки:

  1. Быстрое затвердевание. Смесь нужно изготавливать небольшими порциями и использовать в кратковременный период.

  2. Хрупкость сформировавшейся пленки. Поверхность не выдерживает механических воздействий.

Для нанесения жидкого стекла необходимо иметь определенные навыки. Сделать это самостоятельно без опыта будет сложно.

Обмазочный метод нанесения

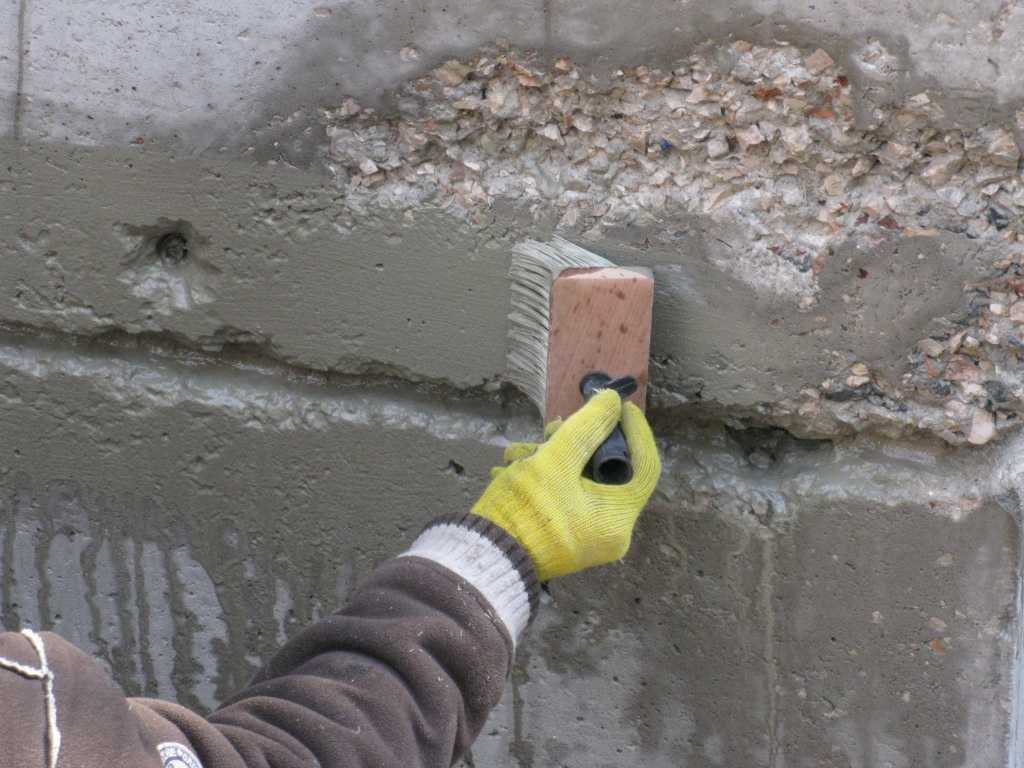

Существуют несколько методов нанесения на поверхность материала. Для пористых оснований удобнее всего использовать обмазочный способ нанесения чистого жидкого стекла. Высыхание слоя изоляции происходит на протяжении 30-60 минут. Работа проходит с помощью пульверизатора, валика или кисточки.

Предварительно следует убедиться, что в жидком стекле отсутствуют примеси. Поверхность очищается от грязи, с нее удаляются жировые пятна, а затем она обрабатывается металлической щеткой. Последняя процедура нужна для открытия пор основания. Если раствор имеет густую консистенцию, то допускается ее разведение водой. Чистая жидкая изоляция наносится на поверхность тонким слоем с таким расчетом, чтобы кристаллы проникли во все поры основания. Если есть необходимость, после высыхания наносится очередной слой. Их количество может быть 2-3 единицы.

Гидроизоляция бетона

Следующий метод носит название проникающий. Во время гидроизоляции бетона жидкое стекло вводится в состав раствора. В результате растворенные силикаты проникают во все капилляры монолитного основания и кристаллизуются там. Также замешанный раствор может просто наноситься на застывшую бетонную поверхность. Чтобы получить качественный результат, необходимо придерживаться следующих правил:

  1. На предварительном этапе готовится сухая смесь, которая разводится водой с добавленным в нее жидким стеклом.

  2. Количество жидкого вещества может колебаться в пределах от 2% до 25%. Все зависит от требуемого качества гидроизоляции бетона.

  3. Смесь следует готовить небольшими порциями, потому что присутствующее в ней жидкое стекло быстро схватывается.

Затвердевание бетонной смеси увеличивается с повышением объема жидкого стекла. К работе приступают только после того как раствор после перемешивания приобретает однородное состояние.

Правила обработки некоторых поверхностей

С помощью жидкого стекла можно провести гидроизоляцию различных конструкций:

  1. Фундамента. На предварительном этапе расширяются и очищаются от пыли существующие трещины. Работы проводятся обмазочным методом с приготовлением бетонного раствора, в котором содержится 5% с жидкого стекла. Замешивается небольшая порция в виде густой пластичной массы. Затем с помощью шпателя она наносится на поверхность тонким слоем, одновременно заполняя все существующие трещины.

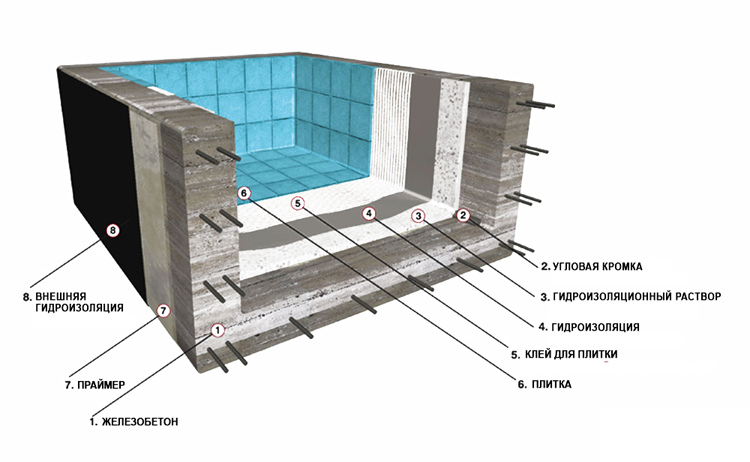

  2. Бассейна. Чаша бассейна обрабатывается с двух сторон, потому что изнутри она заполняется жидкостью, а снаружи на нее воздействуют грунтовые воды. По разработанной технологии на внутреннюю часть бассейна наносятся 2 защитных слоя, а снаружи их накладывается 3 единицы. Работы проводятся по стандартному принципу. Сначала поверхности зачищаются и обезжириваются, а потом укладывается слой гидроизоляции.

  3. Колодца. Работы по гидроизоляции колодца проводятся с целью обработки швов и защите стенок от влаги. На первом этапе поверхность обрабатывается чистым жидким стеклом, а потом наносится цементная смесь с добавлением силикатов.

  4. Подвала. Обработка подвала жидким стеклом проводится в той же последовательности, как и гидроизоляция фундамента. При этом количество воды не должно превышать 25% от всего объема смеси.

Жидкое стекло является универсальным материалом. При необходимости им можно обрабатывать древесину, изготавливать быстросохнущий клей или использовать как добавку в специальный раствор для затирки. Вещество обладает свойствами герметика, поэтому часто требуется в домашнем хозяйстве.
