Из истории появления бетона и бетономешалок

А.Ф. Ренкель


«Журнал Суда по интеллектуальным правам», № 21, сентябрь 2018 г., с. 101-105

Первые следы применения бетона в строительстве обнаружены в Древнем Риме. Тогда использовали бетонные смеси, состоявшие из гипса, извести и глины, для постройки таких сооружений, как арки, купола и т.д. Однако после развала Римской империи бетон довольно долго не применялся в строительстве.

Вновь следы использования бетона обнаружились всего 200 лет назад на территории Европы. Бетон являл собой каменистую смесь, в состав которой входили вода, заполнитель и вяжущий компонент. Благодаря развитию производственных технологий было изобретено такое вещество, как цемент. В 1796 г. англичанин Паркер путем обжига смеси глины и извести получил романцемент – первую в истории марку цемента. Смешанный в определенных пропорциях с гравием, песком и водой цемент образовал бетон [1].

На территории России цемент стали производить в восемнадцатом столетии. В Англии – в начале девятнадцатого столетия, причем именно там был изобретен гидравлический цемент. Во Франции и Германии первые заводы по производству цемента были открыты в 1842 и 1857 годах соответственно. В Америке производство цемента началось в 1870 году.

На современном строительном рынке бетон представлен множеством разнообразных видов, различным по своим составам и техническим характеристикам. Существует бетон обычный, легкий, тяжелый, силикатный, гипсовый; пластобетон, асфальтобетон и множество других видов, соответствующих различным целям и назначениям.

Изобретатели непрерывно совершенствуют этот материал. Вот несколько разработок, описания которых в последние 5 лет появились на стеллажах Патентной библиотеки России (ВПТБ). Цементные бетоны (пат. № 2509066), придуманы в ЗАО «Геонод разведка» для строительства понтонов, нефтяных платформ, опор с контролируемым и регулируемым саморазрушением их в воде. Суперпластификатор для бетонов (пат. № 2554990) предложила Рамзия Чеснокова (г. Новочебоксарск). Техническим результатом изобретения является увеличение подвижности и набор прочности товарного бетона в широком диапазоне температур.

При изготовлении теплозащитных конструкций зданий и сооружений пригодится теплоизоляционный ячеистый бетон (пат. № 2491257) Северо-Восточного федерального университета имени М.К. Аммосова (г. Якутск). В Самарском государственном аэрокосмическом университете имени ак. С.П. Королева разработана композиция для изготовления жаростойких бетонов (пат. № 2592922). При изготовлении декоративных изделий может найти применение композиция (пат. № 2618819), разработанная в ООО «Ажио» (Санкт-Петербург). Технический результат – повышение предела прочности при сжатии и изгибе, обеспечение негорючести. Способ бетонирования при отрицательных температурах и ферромагнитная примесь для бетона защищены патентом № 2641680.

Настоящим прорывом в строительных технологиях стало изобретение железобетона. Впервые патент на использования железобетона взял в 1854 году английский штукатур Вильям Уилкинсон. Этот высокопрочный материал, без которого невозможно себе представить современную жизнь, появился благодаря… цветочному горшку. Французы, истинные ценители красоты и изящества, украшали внешние и внутренние подоконники и балконы цветами в горшках и кадках. Увы, горшки, в которых произрастали нежные фиалки и примулы, делались из дерева, были непрактичны и недолговечны.

Как-то парижскому цветоводу Жозефу Монье пришла в голову мысль делать горшки из бетона. Однако бетонные вазоны также оказались непригодны для высаживания в них растений – растущие корни разрушали их. Тогда неутомимый садовник придумал усиленную конструкцию: стал покрывать цементом горшки из железной сетки. Так появился железобетон. 16 июля 1867 года Жозеф Монье получил патент на изготовление цветочных кадок из проволочной сетки, обмазанной с двух сторон цементным раствором.

Стальная арматура из проволоки, вживлённая в бетонную среду, делающая изделия ЖБИ прочными и изящными одновременно, стала визитной карточкой всех последующих изобретений Жозефа Монье. За двадцать последующих лет Монье запатентовал порядка 15 изделий из железобетона, в числе которых – железнодорожные шпалы, перекрытия, балки, мостовые конструкции, газовые и водопроводные трубы и даже переносные и стационарные жилые дома. В 1868 году Монье соорудил в Майсонс-Алфорте небольшой железобетонный бассейн, это был первый ЖБИ-бассейн в истории. Первый мост из железобетона, проезжая часть которого составляла около 4 метров, был возведен в 1875 году.

Монье подал в патентные ведомства Германии и России заявки на выдачу патентов на свои изобретения и получил патенты. В 1879 году немецкий инженер и фирмач Вайс заключил лицензионное соглашение с правообладателем. Вайс перенес арматуру из середины сечения в нижнюю зону балки или плиты, испытывавших в этой части наибольшую нагрузку на растяжение. Монье приехал в Берлин, где увидел новацию, запротестовал и сердито спросил у лицензиата Вайса: «Скажите, кто изобретатель этой конструкции – вы или я?» Вайс спокойно ответил: «Вы первый соединили железо с бетоном, и поэтому я называю эту конструкцию системой Монье, но я первый правильно расположил железо и бетон, хотя, к сожалению, я не мог получить на это патент».

Кстати, первым скрестил цементный раствор и арматурную сетку еще в 1848 году адвокат по профессии Ж.-Л. Ламбо, запатентовавший железобетон­ную лодку. Она стало экспонатом Всемирной выставки в Париже, получила приз «ЭКСПО-1855». Увы, специалисты (как это часто бывало в истории изобретений) интереса к диковинке не проявили и о лодке вскоре забыли. Ламбо не стал патентовать железобетон…

Естественное право собственности разработчика на свое изобретение провозгласил патентный закон Франции, принятый Конвентом в январе 1791 года. В своей преамбуле закон запрещал всем и всякому пользоваться изобретением без дозволения субъекта права. Закон утвердил монополию патентовладельца во имя развития промышленности. С этого времени патент на изобретение, родившийся одновременно с капитализмом, способствует его прогрессу.

Справедливость с железобетоном была восстановлена лишь спустя сто лет: в 1950 году во Франции было отмечено столетие рождения железобетона, и тем самым был утвержден приоритет Ламбо.

Идея Монье увлекла другого француза – талантливого инженера Эжена Фрейсине. Обладая глубокими техническими знаниями и досконально изучив свойства нового материала, Фрейсине создал множество уникальных разработок и внес огромный вклад в совершенствование и развитие эксплуатационных характеристик железобетона и расширил границы его применения. Так, например, ему удалось увеличить прочность железобетона с помощью вибропрессования.

Но самой значимой технической работой Фрейсине является изобретение технологии изготовления бетона из струнно-напряженных элементов. Максимально натянутые стальные каркасные струны — опоры в готовом бетонном элементе, возвращаются к исходной длине, придавая бетону дополнительное напряжение. Таким образом, при нагрузке на бетонную конструкцию процессы сжатия и растяжения распределяются равномерно, что значительно повышает несущие свойства железобетона.

Далее начался настоящий «бетонный бум». В начале ХХ века в Германии был изобретен «товарный цемент» — готовая смесь, которая доставлялась к месту строительства. В США и Англии появились первые бетономешалки.

Процесс строительства длился очень долго, поскольку готовый бетон окаменевал. Конная бетономешалка, использовавшаяся в то время, имела ограниченное применение. Деревянные лопасти перемешивали смесь, во время вращения колес телеги, но она была нескладной и медленной [2].

Стефан Степанян в 1935 году изобрел передвижную бетономешалку на шасси грузового автомобиля (пат. США № 1935922). Это техническое решение придало огромное ускорение всему мировому строительному бизнесу. Изобретение Степаняна стало работать за счет принципа естественного обрушения смеси в барабане. В таком барабане неподвижно закреплены лопатки, которые не позволяют компонентам скользить по стенкам при вращении, этим самым и обеспечивается перемешивание. В 1954 году на ежегодном собрании изобретатель Степанян был удостоен награды Национальной Цементной Ассоциации (National Ready Mixed Concrete Association), которая назвала его своим пожизненным почетным членом. В 2004 году Степаняна выбрали в качестве одного из 100 лучших профессионалов частного транспортного сектора Американской дорожной и транспортной ассоциации строителей.

Интересно, что Стефан Степанян (1882–1964) ещё в 1916 году направил заявку на автобетономешалку в Патентное бюро США (Ведомство по патентам и товарным знакам США). Но в выдаче патента было отказано из-за убежденности эксперта ведомства в том, что грузовик не выдержит вес бетономешалки (!?). Однако в 1928 году Степанян повторно подал заявку, и в 1933 году патент получил. Это было действительно революционное изобретение. Впоследствии за свои заслуги Степанян получил прозвище «Отец бетонной промышленности».

По невыясненным причинам патент был выдан с задержкой на 17 лет. Решение эксперта также остается неубедительным: ведь миссией патентного ведомства является продвижение «индустриального и технологического прогресса в Соединённых Штатах и усиление национальной экономики». Рассмотрим ситуацию в рамках патентной науки. В соответствии со ст. 6 Конвенции Евразийское патентное ведомство выдает евразийский патент на изобретение, которое является новым, имеет изобретательский уровень и промышленно применимо. Этот порядок отражен в патентных законах всех стран мира. Изобретение является промышленно применимым, если оно может быть использовано в промышленности, сельском хозяйстве, здравоохранении и других отраслях экономики или в социальной сфере (п. 4 ст. 1350 ГК РФ).

Для признания изобретения промышленно применимым необходимо, чтобы были выполнены следующие условия: указано назначение изобретения в описании, содержавшемся в заявке на дату подачи; приведены в документах и чертежах средства и методы, с помощью которых возможно осуществление изобретения. Осуществимость изобретения дополнительно усиливается требованием к описанию изобретения (п. 2 ст. 1375 ГК РФ гласит: описание должно раскрывать изобретение с полнотой, достаточной для его осуществления).

Эксперт проверяет техническую сторону предложения и на основании описания определяет, основываясь на своем опыте специалиста в данной области техники и используя общие естественно-научные знания, возможно ли в принципе реализовать указанное назначение заявленного изобретения. Если установлено, что на дату приоритета изобретения соблюдены все указанные требования, изобретение признается соответствующим условию применимости.

При несоблюдении указанных требований делается вывод о несоответствии изобретения условию промышленной применимости. В отношении изобретения, для которого установлено несоответствие этому условию, проверка новизны и изобретательского уровня не проводится.

Итак, в случае с автобетономешалкой эксперт был прав: засомневался в работоспособности устройства и отказал в выдаче патента. Для любого изобретателя это типичный пример.

В судебной практике известны случаи рассмотрения тяжб изобретателей к Роспатенту при отказе в выдаче патент. Понятно, если заявленное техническое решение не соответствует условию патентоспособности «промышленная применимость», следует отказ в удовлетворении иска. Таковы Решение Суда по интеллектуальным правам от 7 декабря 2015 года по делу № СИП-64/2015 и Определение Верховного Суда РФ от 12 октября 2016 № 300-ЭС16-13829 по тому же делу. Суды установили, что заявителем 30 апреля 2010 году была подана заявка № 2010117027 на выдачу патента на изобретение «Унифицированная оптическая схема разъемного соединителя волоконных световодов для разработки оптических преобразователей», не отвечающее условию патентоспособности «промышленная применимость».

Но вернемся к автобетоносмесителю. Многие строительные механизмы просты для понимания. Краны двигают грузы вверх и вниз. Самосвалы загружают, перевозят и разгружают. Бульдозеры сгребают. Из всего этого есть одно исключение – это простой автобетоносмеситель. Если бетон в той или иной форме был известен со времен строительства римлянами Аппиевой дороги (между Римом и Капуей), то передвижной бетоносмеситель – дитя ХХ века.

Барабанный автобетоносмеситель, который мы видим на дорогах сегодня, практически не изменился по сравнению с конструкцией Степаняна: как правило, автономный двигатель вращает барабан на кузове грузовика, в котором установлен винт (лопасти), за счет чего наполнитель, вода и цемент находятся в движении. Постоянная подвижность сохраняет готовую бетонную смесь от твердения, расслоения, а герметичная конструкция барабана предохраняет смесь еще и от попадания внешних загрязнений и влаги.

По мере того как менялась технология, менялась и конструкция смесителя. Традиционный автобетоносмеситель имеет вращающийся барабан, в который загружают уже затворенную водой смесь и транспортируют до объекта. При таком подходе смесь необходимо разгрузить на объекте не позднее чем через два часа (в идеале 45 минут).

В США, например, существует и другая категория автобетоносмесителей – с отдельными резервуарами для воды. Большее время в пути цемент, наполнители и другие ингредиенты (добавки) перемешиваются в сухом виде. И только в нескольких километрах от пункта назначения водитель добавляет воду в барабан из резервуара. Это промежуточный вариант между размещением завода на строительной площадке и доставкой уже готовой бетонной смеси.

Конструкция барабана автобетоносмесителя и в наше время совершенствуется. Немецкие изобретатели фирмы ЛИБХЕРР-МИШТЕХНИК ГМБХ особое внимание уделяю конструированию электропривода и гидропривода барабана автобетоносмесителя (пат. RU № 2545237 и № 2467872). В АООТ «НИКТИстройкоммаш» (Санкт-Петербург) разработан смесительный барабан в виде грушевидной емкости, который снабжен спиральными сегментами, образующими винтовую линию (пат. RU № 2215651). Изобретение позволяет повысить эффективность смесителя при работе с жесткими бетонными смесями.

С целью повышения эффективности работы смесителя изобретатель А. Лещинский из Хабаровского государственного технического университета предложил (пат. RU № 2101177) при перемешивании бетонной смеси осуществлять принудительное встречное вращение барабана и лопастного вала с жестко закрепленными на нем спиральными лопастями.

Литература

1. Баженов Ю.М., Комар А.Г. Технология бетонных и железобетонных изделий: Учебник для вузов. — М.: Стройиздат, 1984.

2. Добронравов С. С., Сергеев С. П. Строительные машины. Учебное пособие для вузов. М.: Высш. школа, 1981.

Кто изобрел цемент

Современную земную цивилизацию невозможно представить без таких сооружений, как небоскребы, мосты, железные дороги. В основе всех этих сооружений лежит конструкционный материал, появившийся всего лишь полтора столетия назад… в качестве материала для садовых кадок.

Дмитрий Мамонтов

Все дороги ведут в Рим

Первые данные об использовании цемента в строительстве относятся примерно ко II веку до н.э. Смесь извести с вулканическим пеплом, пемзой и туфом со склонов Везувия использовалась римлянами в качестве связующего при строительстве каменных сооружений. Римские строители изготавливали и отдельные элементы сооружений из цемента, но его прочность оставляла желать лучшего.

Песок, щебень и вода

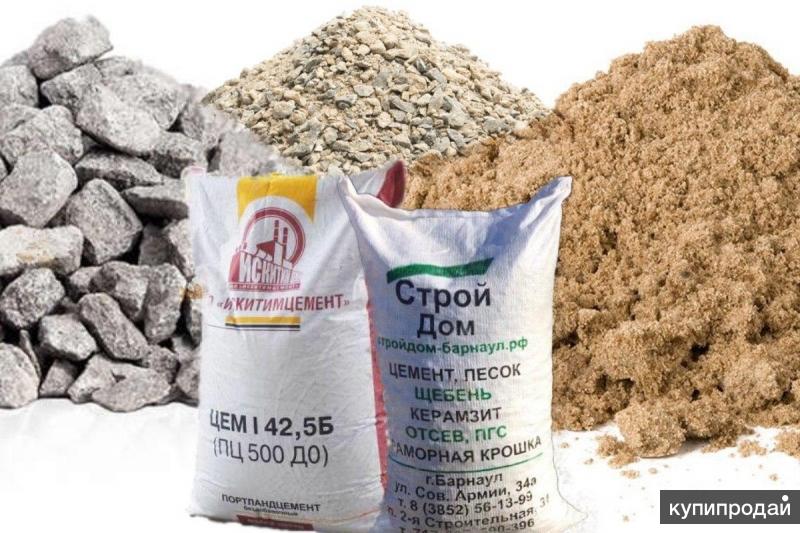

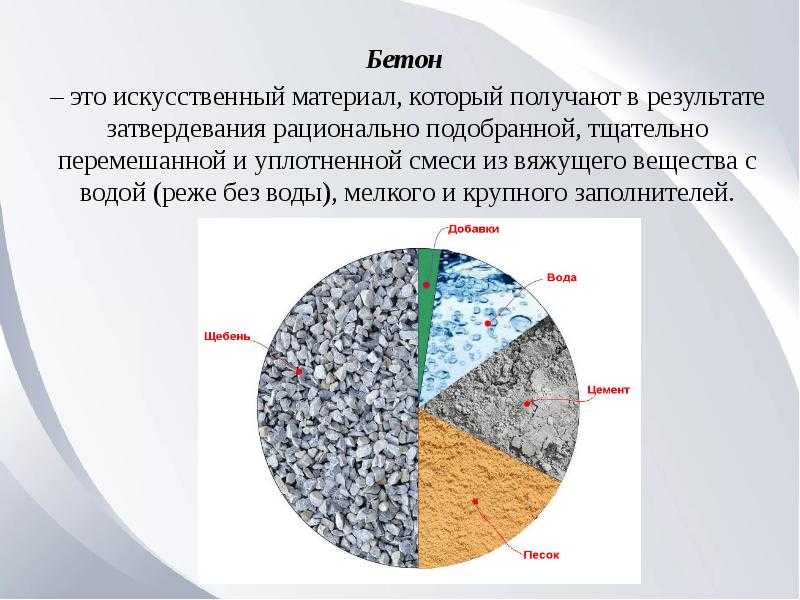

В 1824 году Джозеф Аспдин разработал современный портландцемент, который в смеси с песком, щебнем и водой уже можно было применять в качестве строительного материала — бетона.

Железобетон

Британец Уильям Уилкинсон в 1854 году стал первым, кто использовал армированные железными балками бетонные панели в строительстве двухэтажного дома в Ньюкасле. Примерно в это же время другой строитель, Франсуа Куанье, экспериментировал с железобетоном во Франции — он стал первым, кто связал стальную арматуру перекрытий со стеновыми панелями. Но в массовую практику новый материал ввел человек, не имевший к строительству никакого отношения.

Изобретение армированного железобетона стало одним из важнейших событий в истории строительства.

Джозеф Монье в 1846 году был назначен садовником оранжереи в саду Тюильри возле Лувра. Для пересадки апельсиновых деревьев на зиму в теплицу ему понадобились прочные садовые кадки. Монье сделал несколько таких кадок из бетона (цемента с песком, золой, молотым кирпичом), но они все время трескались. Поэтому он укрепил их стенки с помощью железных стержней.

Армированный бетон: прочнее некуда

В то время считали, что железные элементы при перепадах температур быстро разрушат бетон, но за три года ни одна кадка не вышла из строя! После этого Монье перешел на емкости для воды и другие элементы ландшафтного дизайна из нового материала. В 1867 году он продемонстрировал армированный бетон на международной выставке в Париже и получил первый патент на использование материала в искусственных водоемах. За первым патентом последовали другие — на трубы и бассейны (1868), строительные панели (1869), мостовые конструкции (1873), балки и шпалы (1878).

В 1875 году под руководством Монье в замке Шазелье был построен небольшой железобетонный мост. А в 1879 году немецкий инженер-строитель Густав Вайс купил права на все патенты Монье и усовершенствовал его конструкцию, сместив арматуру в сторону наибольшей нагрузки на растяжение (Монье не был инженером и не вникал в такие тонкости). Тем самым Густав Вайс сделал последний шаг в сторону современного железобетона, вскоре захватившего строительные площадки всего мира.

Краткая история изобретения цемента

На протяжении всей истории люди использовали цемент в качестве основного строительного материала. Египтяне использовали кальцинированный гипс для строительства, а римляне и греки добавляли к извести песок и грубые камни для приготовления раствора. Однако римлянам приписывают изобретение цемента. Римляне использовали вулканический пепел и пуццолановый бетон при строительстве гавани.

Не имея доступа к вулканическому пеплу, британцы использовали в качестве бетона дробленую плитку или кирпич. Таким образом, римляне, вероятно, были первой цивилизацией, которая использовала подобный цементу материал для строительства.

Так идет Рим

Использование цемента в качестве строительного материала сократилось после распада Римской империи. Многие люди начали использовать раствор, затвердевший путем карбонизации извести, что было относительно медленным процессом. Средневековые соборы в Англии и Франции были построены каменщиками, у которых не было технологий обращения с цементными материалами, как у римлян тысячу лет назад.

Изобретение цемента и промышленная революция

Эпоха Просвещения и Возрождения положили начало новому мышлению, которое привело к промышленной революции. В Британии в 18 веке непрерывная потеря военных кораблей и торговых судов способствовала дальнейшему развитию технологии цемента благодаря строительству маяков, чтобы свести к минимуму потери кораблей в бою.

В 1759 году Джон Смитон, инженер и каменщик, строил маяк у побережья Корнуолла, когда обнаружил, что из смеси глины, воды и дробленого шлака, полученного из железа и извести, можно приготовить раствор.

Позже Джозеф Аспдин получил патент на материал под названием «Портландцемент», который он производил путем обжига смеси мелкоизмельченной глины и известняка до тех пор, пока известняк не прокалялся. Хотя Аспдин считается первым, кто изобрел портландцемент, его цемент был более низкого качества по сравнению с современным портландцементом, поскольку более ранняя форма производилась при гораздо более низкой температуре. Тем не менее, его нововведение рассматривается как большое достижение в бетонном строительстве.

Современный цемент Затвердевший в 1845 году

Исаак Джонсон произвел первый современный портландцемент в 1845 году путем смешивания глины и мела и обжига смеси при очень высоких температурах. Высокая температура производила цемент прекрасного качества, подобный тому, который используется сегодня.

Хотя материалы, которые Джонсон использовал для производства портландцемента, такие же, как те, которые мы используем сегодня, три важных изменения в процессе производства цемента привели к производству современного портландцемента:

• Разработка вращающихся печей
• Добавление гипса в настройку управления
• Измельчение клинкера и другого сырья с использованием шаровых мельниц

В начале 20-го века вертикальный вал был заменен вращающимися печами, первоначально использовавшимися для производства извести.

Мы в Del Zotto уже не одно поколение помогаем нашим клиентам экономить время и деньги. Мы известны своей вежливостью, профессионализмом, оперативностью, компетентностью и конкурентоспособными ценами. Поэтому, если есть работа или покупка оборудования, требующая нашего опыта,

Что вы думаете о нашем путешествии по истории? Комментарий ниже.

Изобретение цемента | 1824-год важного открытия в строительной отрасли

Изобретение цемента стало очень важным событием в строительной отрасли. Джозеф Аспдин в 1824 году впервые изобрел цемент, совершив революцию в строительной отрасли.

Содержание

1. Что такое цемент?
2. Цемент в 1800-х годах
3. Изобретение портландцемента
4. Ключевые выводы

Цемент – вяжущий материал, затвердевающий при смешивании с водой. Когда цемент добавляется к твердым частицам, таким как песок, заполнитель или камни, и смешивается с водой, он связывает их вместе в компактную прочную массу.

Если рассматривать раннюю историю цемента, то известно, что древние цивилизации, такие как римляне, египтяне и индийцы, использовали вяжущие материалы в своих древних конструкциях. В то время они использовали известь, вулканический пепел и другие подобные вяжущие материалы в качестве вяжущего для приготовления раствора. Чтобы узнать больше об этой ранней истории цемента, вы можете прочитать нашу статью История цемента.

Кремнистый вулканический пепел получил название пуццолана, так как он был обнаружен недалеко от деревни Поццоли.

Переходя к более поздним временам, Джон Смитон сделал важный шаг вперед в понимании цемента и сделал важные выводы о производстве извести с превосходными гидравлическими свойствами.

Гидравлический цемент изготавливали путем лампового прокаливания глинистых известняков. Цемент, полученный в 1800-х годах, назывался римским цементом, который позже устарел портландцементом после 1850-х годов.

Позднее Л.Дж. Вика прокалил смесь известняка и глины, получив искусственную гидравлическую известь. Это считалось ведущим знанием в производстве портландцемента. В 1811 году Джеймс Фрост запатентовал такой цемент и основал фабрику в районе Лондона.

Современным цементом, который мы обычно используем, является портландцемент. Изобретение портландцемента приписывают Джозефу Аспдину, который был строителем и каменщиком. Патент на портландцемент был зарегистрирован 21 октября 1824 года Джозефом Аспдином. Поскольку внешний вид цемента после затвердевания был очень похож на природные камни, найденные в Портленде в Англии, он был назван портландцементом.

В способе, изобретенном Аспдиным, твердые известняки размалывают и смешивают с тонкоизмельченной глиной в виде суспензии. Затем этот оклад прокаливался в печи, похожей на конвейерную, до образования и вытеснения из него углекислого газа.

После этого прокаленная смесь была измельчена в очень мелкий порошок, который был назван портландцементом. В своем процессе Аспдин мог использовать температуру ниже температуры спекания.

Позднее, в 1845 году, Исаак Чарльз Джонсон обжег эту смесь глины и известняка до стадии спекания, чтобы получить более качественный цемент. Исаак Чарльз Джонсон основал заводы в 1851 году для производства этой версии портландцемента.

Поскольку в дальнейшем использование портландцемента увеличилось, для крупных строительных работ потребовалось более высокое качество и стандарт материала. Это привело к созданию ассоциации инженеров, потребителей и производителей цемента для определения стандартов цемента.

Key Takeaway

Определение: Цемент — это вяжущий материал, который при смешивании с водой и твердыми частицами, такими как песок, заполнитель или камни, связывается в прочную компактную массу.

Изобретение портландцемента обычно приписывают Джозефу Аспдину, который был строителем и каменщиком.
