Фундаменты свайные виды: Классификация видов свай и виды свайного фундамента

Виды свайных фундаментов и типы ростверков ✔ ГК Традиция.

Содержание:

Разновидности свайных фундаментов

По способу погружения свай в грунт различают:

• Забивные
• Железобетонные
• Набивные
• Винтовые
• Буровые

Фундамент на забивных сваях предполагает использование металла, дерева, забивных железобетонных опор. Сваи вбиваются в землю молотом или погружателями.

Забивные опоры различаются по конструкции:

• С квадратной формой сечения;
• Прямоугольные опоры;
• Округлой формы с пустотами внутри;
• Квадратного сечения, но с округлой полостью;
• Тавровые и двутавровые сваи.

При постройке здания на железобетонных сваях необходимо выкапывать грунт. В образовавшиеся ниши заливается бетонная смесь.

Набивной фундамент устанавливается путем трамбовки грунта. Пустые полости заливаются бетоном.

Под фундамент на винтовых сваях не требуется подготовка. Опоры углубляются внутрь кабестаном. Для монтажа винтовых свай используется способ вкручивания.

Буровая установка выполняется путем бурения скважины. А внутрь получившегося отверстия заливается бетонная смесь.

Во всех указанных вариантах с заливкой бетона после наполнения полостей смесью в нее монтируется железная арматура.

В зависимости от типа армирования и конструкции опор они могут быть цельными или составленными из отдельных блоков. Также сваи классифицируются по типу наконечника. Каждый вид имеет преимущества. Опоры с острым концом крайне удобны в момент забивания. Они легко входят в любые грунты. Сваи с тупым наконечником имеют широкое основание, которое устойчиво к различным воздействиям. Опоры с плоской подошвой не подвергаются выталкиванию из грунта в условиях низких температур.

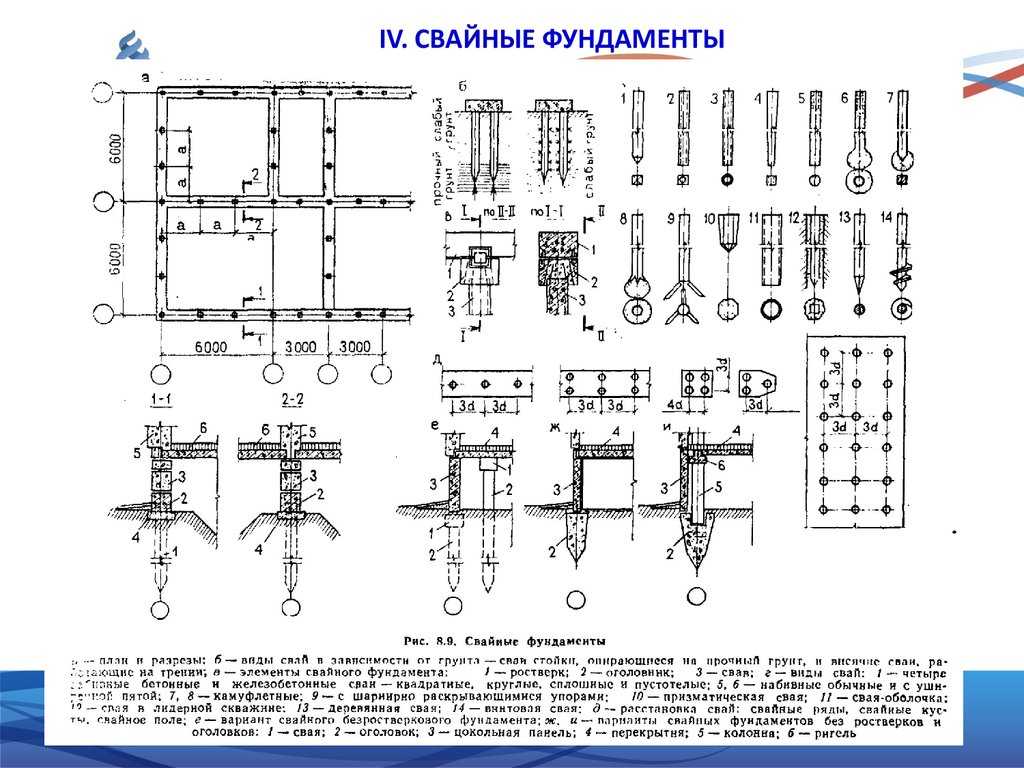

Виды фундаментов в зависимости от типа свай

Типаж фундамента зависит от нескольких факторов:
• Численность опорных элементов
• Нагрузка здания
• Конструкция постройки

В связи с этим различают:

• Одиночные опоры. Такой вариант используется в проектах с колоннами или иными похожими элементами. Нагрузка от одного небольшого элемента распределяется на соответствующую опору. В некоторых случаях сама свая может выступать в качестве колонны.
• Для протяженных зданий используют вариант ленточных фундаментов. Также этот способ применяется при установке свай по периметру строения.
• Свайный куст. В таком проекте от одного элемента здания нагрузка уходит на несколько опор одновременно.
• Опорное поле. При таком устройстве фундамента сваи располагаются по всей площади, отведенной под постройку здания. Этот вариант приемлем для крупногабаритных сооружений.

Понятие фундамента на сваях неразрывно связано с установкой сборных или монолитных ростверков. Конструкции объединяют опоры здания, создавая прочную основу. В зависимости от типа установки выделяют несколько видов ростверков:

• Заниженный. Устанавливается ниже уровня грунта, распределяя нагрузку по всему фундаменту.
• Завышенному ростверку характерно размещение над грунтом. Нагрузка отдается только сваям.
• Высокие ростверки изготавливаются для мостов и иных подобных сооружений. Если рассматривать жилые дома, то такая конструкция фундамента проектируется в случае планируемого подпола.

Железобетонными ростверками объединяются все сваи под зданием: начинается уже на этапе армирования. Когда в опоры закладывается арматура, то ее стержни выходят за пределы свай. Таким образом создается основание для монолитного ростверка.

Для каждого типа климата, эксплуатации и иных факторов окружающей среды характерен свой тип фундамента. Даже в условиях нестабильного поведения грунтовых вод или вспучивания грунта можно подобрать свайную конструкцию. Для подбора фундамента не стоит опираться только на одну характеристику, важно учитывать все факторы: тип почвы, возможность глубокого промерзания грунта, размеры будущего здания и тяжесть объекта.

Навесное оборудование для строительства свайных фундаментов

Среди навесного оборудования на спецтехнику, предназначенного для подготовки свайных фундаментов, чаще всего используют:

• гидровращатели для завинчивания свай (сваекруты);

Сваекрутом может быть любой гидровращатель, правильно подобранный под технические данные проекта.

Чаще всего оборудование используют при строительстве жилых объектов на сложных грунтах или склонах. Также сваекрут незаменим при возведении опор ЛЭП, прокладке трубопроводов, установке вышек сотовой связи.
• вибропогружатели свайных элементов;

Это востребованное на стройплощадках оборудование для погружения свай вибрационным способом, его отличает низкий уровень шума и высокая производительность. Вибропогружатели могут быть гидравлические — для экскаватора и электрические — для крана. Чтобы погружение производилось эффективно, важно выбрать правильный зажим, или наголовник.

• сваерезки (сваескусыватели) для срезки оголовков свай.

Оборудование предназначено для обрезки оголовков железобетонных свай с возможностью сохранения арматуры для ростверка. Сваерезки монтируются на гидравлическую спецтехнику, на КМУ и краны, оснащенные источником гидравлического питания.

Статья была полезной?

Если после данного обзора у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция».

Задать вопрос специалисту

Если у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция»

Связанные тэги

• #Навесное оборудование

Виды свайных фундаментов

Навигация: Главная → Все категории → Фундаменты Виды свайных фундаментов Виды свайных фундаментов Сваями называют погружаемые или сформированные в грунте в вертикальном или наклонном положении относительно длинные элементы, передающие нагрузки на нижележащие слои грунта основания. Фундаменты из свай часто применяют при наличии в верхней зоне грунтов основания слабых грунтов, когда возникает необходимость передачи нагрузки от сооружения на более плотные грунты, залегающие в данном случае на некоторой, иногда значительной, глубине. В условиях современного строительства свайные фундаменты используют очень пшроко. Большинство жилых и общественных зданий с количеством этажей более девяти возводят на свайных фундаментах. Это объясняется их повышенной несущей способностью по сравнению с фундаментами, возводимыми в открытых котлованах, а также сравнительно меньшей трудоемкостью земляных работ. Свайным фундаментом считают группу свай, объединенных сверху специальной конструкцией в виде плит или балок, называемых ростверками, которые предназначены для передачи и равномерного распределения нагрузки на сваи. Ростверки, являясь несущими конструкциями, служат для опирания надземных конструкций зданий. Различают свайные фундаменты с низким ростверком, промежуточным и высоким. Низкий ростверк (рис. 9.1, а) расположен ниже спланированной поверхности земли. Являясь частью свайного фундамента и взаимодействуя с грунтом основания, он способен передавать часть вертикального давления на основание по своей подошве и воспринимать горизонтальные усилия. При устройстве ростверка в зоне промерзания на него будут действовать нормальные и касательные силы морозного пучения, поэтому низкие ростверки в пучиноопас-ных грунтах рекомендуется располагать ниже зоны промерзания или использовать мероприятия, направленные на снижение вредного воздействия в результате промерзания. В свайном фундаменте с низким ростверком в совместной работе участвуют сам ростверк, сваи и грунт, находящийся в межсвайном пространстве, причем сваи работают в основном на сжатие. Промежуточный ростверк устраивают непосредственно на поверхности грунта без заглубления (рис. 9.1, 6) и используют при устройстве свайных фундаментов на непучинистоопасных грунтах. В связи с тем что верхние слои грунта, как правило, имеют низкую несущую способность, промежуточные ростверки не могут передавать вертикальное давление по своей подошве. Рис. 9.1. Схемы свайных ростверков Высокие ростверки расположены на некотором расстоянии от поверхности земли (рис. 9. 1). Свайный фундамент с таким ростверком применяют под внутренние стены гражданских и жилых зданий с техническими подпольями, мостовые опоры и др. Для увеличения жесткости при действии горизонтальных нагрузок, кроме вертикальных, забивают и наклонные сваи. Такие конструкции рассчитывают как плоские или пространственные рамы, в которых ростверк считается жестким или гибким ригелем, а сваи вертикальными или наклонными стойками, работающими на изгиб, внецентренное сжатие или растяжение. В практике строительства применяют следующие типы свайных фундаментов: из одиночных свай, ленточных свайных фундаментов, свайных кустов и сплошных свайных полей. Фундаменты из одиночных свай используют только под легкие, как правило, каркасные здания, когда нагрузку, передаваемую колонной, может воспринять одна свая. В некоторых случаях применяют так называемые сваи-колонны, которые, являясь одновременно и сваями и колоннами здания, приводят к существенному снижению трудоемкости строительно-монтажных работ. Ленточные фундаменты применяют в основном под несущие стены и другие протяженные конструкции. Сваи в фундаменте располагают в один, два или более рядов в линейном или шахматном порядке (рис. 9.2, а). При многорядном расположении свай ленточный фундамент, имея большую жесткость, способен воспринимать внецентренно приложенную нагрузку без изгиба свай, в то время как при однорядном расположении сваи будут работать на изгиб. Кусты свай (рис. 9.2, 6) используют в основном под отдельные опоры (колонны и столбы). Количество свай в таком фундаменте должно быть не менее трех. До пускается применение свайного куста и из двух свай, но только в случае, если с помощью проектных и конструктивных мероприятий удается предотвратить развитие изгиба свай в плоскости, перпендикулярной оси, проходящей через обе сваи. Рис. 9.2. Виды свайных фундаментов Сплошные свайные поля (рис. 9.2, в) применяют под тяжелые многоэтажные и башенные сооружения, имеющие небольшие габариты в плане. Свайным полем часто называют также систему свай, размещенных на строительной площадке под строящееся сооружение. Поля могут состоять из одиночных свай, кустов или системы свай под ленточные фундаменты. Широкое применение в гражданском строительстве свайных фундаментов обусловлено возрастанием нагрузки от возводимых зданий и сооружений, увеличение объемов строительства на площадках с неудовлетворительными грунтовыми условиями, а в некоторых случаях возможностью получения более простых и экономически выгодных решений конструкций подземных частей зданий. Сваи различают по условиям изготовления и погружения, материалу, из которого изготовляются, по способу передачи нагрузки на грунты оснований, а также по размерам и формам Поперечного и продольного сечений. Похожие статьи: Фундаменты глубокого заложения Навигация: Главная → Все категории → Фундаменты Фундаменты глубокого заложения Основания под фундаменты зданий и сооружений Техника безопасности при производстве бетонных работ Фундаменты под промышленное оборудование Фундаменты специальных сооружений Главная → Справочник → Статьи → Блог → Форум

Типы свайных фундаментов в зависимости от метода строительства

🕑 Время чтения: 1 минута

Существует три типа свайных фундаментов в зависимости от их методов строительства: забивные сваи, забивные сваи, забивные и забивные сваи. стационарные сваи.

Состав:

• Типы свайных фундаментов по способу возведения
  • 1. Забивные свайные фундаменты
  • 2. Набивные свайные фундаменты
  • 3. Забивные и монолитные сваи
1. Фундаменты на забивных сваях

Фундаменты на забивных сваях могут изготавливаться из бетона, стали или дерева. Эти сваи предварительно изготавливаются перед размещением на строительной площадке. Когда забивные сваи изготавливаются из бетона, они изготавливаются сборными. Эти сваи забивают с помощью свайного молота. Когда эти сваи забиваются в сыпучие грунты, они вытесняют равный объем грунта. Это способствует уплотнению почвы по краям свай и приводит к уплотнению почвы. Сваи, уплотняющие прилегающий к ней грунт, также называются уплотняющими сваями. Такое уплотнение почвы увеличивает ее несущую способность. Насыщенные илистые грунты и связные грунты обладают плохой дренажной способностью. Таким образом, эти грунты не уплотняются при бурении через них забивных свай. Чтобы почва уплотнилась, воду необходимо слить. Таким образом, напряжения, возникающие рядом со сваями, должны восприниматься только поровой водой. Это приводит к увеличению порового давления воды и снижению несущей способности грунта.

2. Фундаменты свайные монолитные

Набивные сваи представляют собой бетонные сваи. Эти сваи строятся путем бурения отверстий в земле на необходимую глубину и последующего заполнения отверстия бетоном. Арматура также используется в бетоне в соответствии с требованиями. Эти сваи имеют меньший диаметр по сравнению с буровыми сваями. Набивные сваи представляют собой прямые буронабивные сваи или с одним или несколькими утолщениями через определенные промежутки времени. Сваи с одним или несколькими луковицами называются недорасширяемыми сваями.

3. Забивные и монолитные сваи

Забивные и забивные сваи обладают преимуществами забивных и забивных свай. Порядок установки забивной и монолитной сваи следующий: Стальную оболочку диаметром сваи забивают в грунт с помощью оправки, вставленной в оболочку. После забивания оболочки оправку удаляют, а в оболочку заливают бетон. Оболочка изготавливается из гофрированной и армированной тонколистовой стали (однотрубные сваи) или труб (сварные трубы Armco или обычные бесшовные трубы). Сваи такого типа называются сваями-оболочками. Безоболочечный тип формируется путем извлечения оболочки во время укладки бетона. В обоих типах свай дно оболочки закрыто коническим наконечником, который можно отделить от оболочки. Путем выбивания бетона из оболочки в сваях обоих типов может быть образована увеличенная луковица. Сваи Franki относятся к этому типу. В некоторых случаях оболочку оставляют на месте, а трубу бетонируют. Этот тип свай очень часто используется при укладке свай над водой.
