Фундаменты столбчатые под колонны: Столбчатый фундамент под колонны

Столбчатый фундамент под колонну: металлическую, железобетонную

Содержание

1. Виды колонн
2. Столбчатое основание под колонны
3. Особенности фундамента под железобетонные колонны
4. Этапы строительства
5. Монтаж башмака
6. Монтаж колонн
7. Ростверк
8. Особенности фундамента под металлические колонны
9. Этапы строительства

Ленточные фундаменты постепенно отходят в прошлое. Такая ситуация связана с попыткой удешевить строительный процесс. Основание ленточного вида требует большого расхода строительных материалов, что приводит к увеличению себестоимости строительства. Снижение расходов становится возможным, если использовать столбчатый фундамент под колонну.

Виды колонн

Строительный материал, который будет использоваться при возведении колонн, выбирается в зависимости от предполагаемых нагрузок будущего строения. Какие существуют колонны:

• Металлические;
• Железобетонные.

Под определенный вид столпа, выбирается свой вид фундамента.

На сегодняшний день существуют следующие виды оснований под колонны:

• Ленточный;
• Свайный;
• Сплошной;
• Столбчатый.

Применение каждого из них имеет свои особенности, которые нужно учитывать. Самый популярный – это столбчатые фундаменты под стальные колонны.

Столбчатое основание под колонны

Для возведения основы под столпы используют:

• Бетон;
• Кирпич;
• Дерево;
• Блоки;
• Трубы.

Столбчатые фундаменты под железобетонные колонны применяются, когда возникает необходимость перенести нагрузку каждой отдельной конструкции на почву. Случаи, когда становится актуальным использование рассматриваемого вида основания:

• Возводимая конструкция оказывает незначительную нагрузку на фундамент. А этом случае нецелесообразно строить ленточный или монолитный фундаменты;
• Когда верхний слой почвы подвижен, а несущий находится на глубине от 3 метров. Использование даже свайного основания потребует значительных расходов.

Каждый раз при определении типа основания следует учитывать нагрузки, которые будут действовать на колонны. Когда предварительный расчет показывает значительное давление, то стоит подумать над обустройством фундамента. Возведение здания на почвах, не имеющих несущего слоя на поверхности, происходит путем установки основания из свай.

В этом случае ростверками или связующими элементами будут выступать нижние ступени. Через них нагрузки будут передаваться сваям. Стаканы устанавливаются на столбы и бетонируются.

Когда для основания выбран столбчатый фундамент на природном основании, то монтаж конструкции происходит на грунте. В качестве ростверка выступает подошва из бетона, связывающая все сваи в один элемент.

Для строительства крупногабаритных размеров, необходим соответствующего размера столбчатый фундамент под колонну. В этом случае, элементы изготавливаются на заводе, что приводит к значительному удорожанию строительства: доставка, погрузочно-разгрузочные работы, монтаж, применение специализированной техники.

Особенности фундамента под железобетонные колонны

Основания под столпы из железобетона выбираются исходя из положительных и отрицательных характеристик каждого вида в отдельности. В указанном случае самым оптимальным будет использование стаканного основания, имеющего следующие положительные характеристики:

• Они надежны;
• Имеют повышенную прочность.

В строительстве применяется два вида оснований:

• Монолитный;
• Сборный.

Ступени можно начинать делать, когда необходимо основание в высоту от 35 сантиметров. Здесь также есть свои разновидности по поверхности. Она может быть наклонной или горизонтальной. Если планируется монолитное основание под колонну, то выбирается горизонтальная поверхность.

Этапы строительства

Соблюдение правил при строительстве фундамента под железобетонные колонны, способствует увеличению срока службы конструкции, качества.

• Столпы устанавливаются в грунт на глубину не меньше 70 сантиметров;
• На участке строительства почва не должна быть подвижной или подвергаться температурному пучению;
• Грунтовые воды должны залегать не менее, чем на 1,5 метра вглубь;
• Рекомендуется выравнивать площадку, чтобы она не имела резких наклонов и поворотов;
• Чтобы обеспечить прочность фундамента, ростверк должен быть смонтирован из железобетона. Конечно, устройство ростверка потребует финансовых затрат, но это сделает каркас более долговечным;
• Для стен рекомендуется использовать строительные материалы, относящиеся к легким: пеноблоки, брус, панели, бревно.

Предварительное проектирование позволяет сделать основание крепким, но должны соблюдаться нормы:

• Сечение колонн – 20х20 см. Практика показывает использование столпов с сечением 25х25см;
• Рекомендуется делать башмак под каждую колонну. Это значит расширить нижнюю часть скважины под сваю. В результате получают распределение и снижение нагрузки от здания;
• Колонны размещать на расстоянии от 1 до 2 метров. При этом столпы должны находиться по углам строения, в местах стыка стен, под выступами: камин, печь.

Каждый фундамент опирается на подушку из щебня и песка, выровненного по горизонтали и хорошо утрамбованного.

Для увеличения прочности столпы армируют прутами с сечением от 12 до 16 мм. В зависимости от материала для ростверка, регулируется высота арматуры:

• Для деревянной связки прутья не должны достигать верхней части 1-2 см;
• Когда планируется железобетонный ростверк, то арматура должна выступать на 40 см.

Работать с арматурой следует только после того, как бетон наберет нужной прочности.

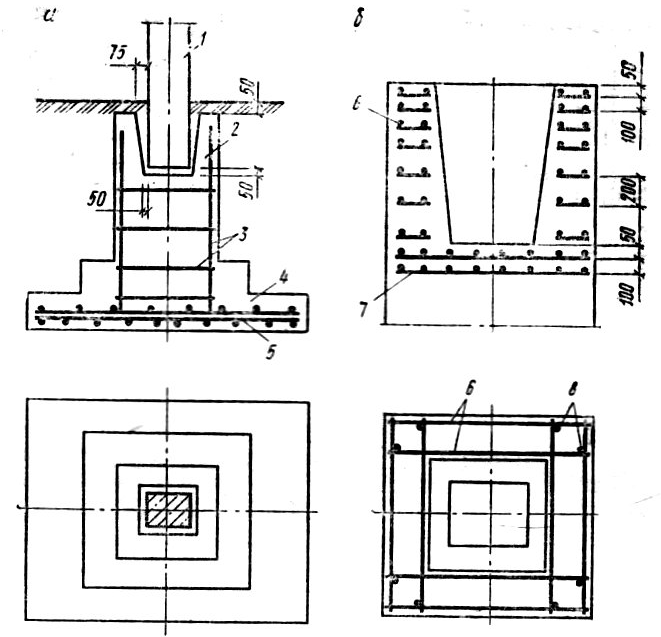

Монтаж башмака

Как уже было сказано, в скважинах рекомендуется делать увеличение нижней части для создания башмака. На песчано-щебневой подушке устанавливается опалубка из фанеры. Высота 20-30 см. Диаметр подготавливаемой опалубки должна быть в 1,5 раза больше, чем диаметр будущих столпов. Теперь в подготовленную емкость заливается раствор. В течение 10 дней бетон застывает, при условии, что стоит теплая сухая погода.

Монтаж колонн

Следующим шагом идет монтаж непосредственно опалубки под столпы. Деревянные доски необходимой длины скрепляют хомутами. Внутренние стенки рекомендуется укрыть рубероидом. В результате выполненных мероприятий стены колонн получаются гладкие, а главное, что при снятии опалубки отсутствуют повреждения.

Теперь установить арматуру и можно заливать раствор бетона марки 200М. Если строительство происходит в зимний период, то лучше добавить пластифицирующие добавки, улучшающие застывание раствора. Специалисты рекомендуют такие работы проводить, когда температура воздуха держится выше 15 градусов тепла. С помощью металлического штыря из жидкого бетона удаляется воздух. При температуре внешнего воздуха 20 градусов и сухой погоде, раствор застывает в течение 7 дней.

Необходимо дождаться полного высыхания и только тогда снимать опалубку. Теперь по всей высоте колонн и башмака наносят гидроизоляцию.

Ростверк

Самый надежной считается монолитная конструкция. Но есть и другие варианты связки фундамента и здания:

• Крепление с помощью швеллера или двутавра. В этом случае элемент укладывается полкой вниз и крепится с помощью болтов. Такой связке не страшны большие нагрузки;
• Железобетонный или монолитный ростверк. Для его сооружения потребуется опалубка и установка армирующей конструкции. Как правило, монолитный ростверк применяется для панельного дома, каркасного строительства, деревянного сруба;0
• Деревянный ростверк. Использование бруса считается самым дешевым вариантом для связки столбчатого фундамента.

Особенности фундамента под металлические колонны

Есть здания, в которых требования к прочности увеличены. Это строения, относящиеся к объектам промышленного назначения, энергетики.

Как правило, здесь используется столбчатый фундамент под металлическую колонну каркасного типа, когда нагрузка от здания приходится на металлические столпы, устанавливаемые внутри чаши, выполненной из бетона. Особенность фундаментов под колонны из стали заключается в том, что предварительно подготавливается подушка, внутри которой делается углубление. Сюда и будет крепиться колонная, путем анкерной фиксации.

Этапы строительства

Применение металлических столпов не предполагает наличие сборных конструкций. В противном случае пришлось бы делать дополнительный расчет несущих характеристик строения.

Оптимальный вариант – это использование монолитного фундамента из бетона. Указанный вид основания прочнее, быстро заливается. Строительный процесс разделяют на следующие этапы:

• Предварительно рассчитывают максимально допустимые нагрузки, оказываемые на подушку основания;
• Проводится разметка точек, где будут установлены колонны. Затем проводятся земляные работы;
• Роется скважина. Длина и размер котлована зависит от сечения металлической колонны и расчетной глубины;
• Теперь нужно сделать внешнюю опалубку. Для этого берутся доски, рекомендуется использовать фанеру с влагостойким покрытием. Как правило, такая опалубка несъемная;
• Делается подушка из песка и гравия. Предварительно поверхность грунта выравнивается, затем засыпают песок. Слой не больше 15 см, тщательно трамбуется. Сверху засыпается щебень. Слой не больше 20-25 см. Также тщательно трамбуется и выравнивается по горизонтали;
• Следующим этапом идет создание армирующего пояса, который будет основным. Металлические прутья устанавливаются по периметру подушки. Арматуру располагают как по вертикали, так и по горизонтали;
• Теперь подготовленный котлован заполняют бетонным раствором. Важно использовать бетон марки 200М. Перед тем, как запускать раствор необходимо установить геодезические уровни, а также высотные знаки. Это будут указатели, где будут размещаться металлические колонны. Также эти указатели помогут при проведении ремонтных работ фундамента, из-за просадки.

Внутри углублений устанавливаются анкерные соединения, с помощью которых происходит крепление стальных элементов. Но и здесь есть свои особенности.

Существует много разновидностей анкерных соединений. Каждое из них подбирается строго индивидуально под определенный тип колонны. Столп устанавливается внутри углубления, затем фиксируется с помощью больших болтов, другое название анкеры. Их приваривают к арматуре. В результате проведенных мероприятий колонна надежно удерживается в вертикальном положении.

Надежность и прочность крепления проверяется следующим образом: после того, как анкера привариваются к арматурному слою, бетонное основание разбивают и смотрят на состояние болтов. Если последние остались на месте, значит, монтаж проведен правильно и можно продолжать строительство. В случае, когда конструкция отклонилась от центра даже на 2 миллиметра, возникает необходимость замены анкерных болтов. Проверку проводят после каждой установки. В противном случае возведенная конструкция будет неустойчивой и может привести к разрушению здания.

Монолитный железобетонный фундамент под колонны: вид оснований

Фундамент под колонны является одной из разновидностей железобетонных оснований. Колонна – железобетонная или металлическая – это основная деталь конструкции сборных каркасных зданий. На них опираются железобетонные или металлические фермы свода, также на колонны крепится обшивка постройки – бетонные плиты, сэндвич панели, профнастил и т.п.

Содержание

• 1 Виды бетонных оснований под колонну
  • 1. 1 Столбчатый фундамент
  • 1.2 Ленточный фундамент
  • 1.3 Сплошное основание
  • 1.4 Свайные основания
• 2 Расчёт основания
• 3 Этапы устройства основания
  • 3.1 Столбчатое монолитное основание
  • 3.2 Ленточное монолитное основание
  • 3.3 Сплошное монолитное основание
  • 3.4 Свайные монолитные основания

Виды бетонных оснований под колонну

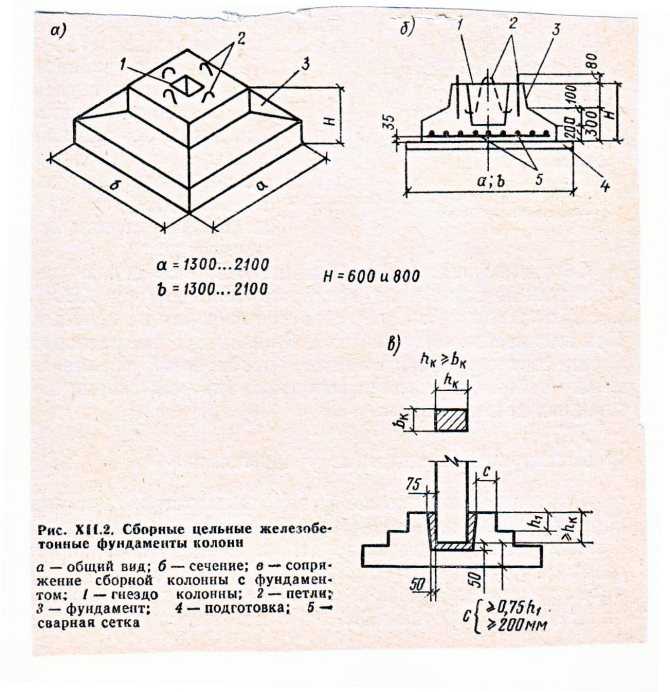

Фундамент под колонну может быть либо сборным, либо монолитным.

• Сборный тип производится на заводах железобетонных изделий по специальным стандартам – это так называемые «стаканы». Монтаж их производится уже в готовом для дальнейшей эксплуатации виде.
• Монолитный фундамент отливают из бетона прямо на месте установки будущей колонны. Изготавливается он с учётом целого ряда нюансов – прежде всего, типа грунта и предполагаемой нагрузки.

Особенность конструкции с использованием колонн состоит в том, что каждая опора «работает» индивидуально. Поэтому, при неправильном устройстве основания, возможно проседание или перекос отдельных колонн, что чревато разрушением всей постройки.

По типу устройства монолитные фундаменты под колонны (как их ещё называют в архитектуре – «столпы»), бывают:

1. Ленточными.
2. Сплошными.
3. Столбчатыми.
4. Свайными.

Рассмотрим подробнее разные виды монолитных железобетонных фундаментов для столбчатых опор.

Столбчатый фундамент

Как видно из названия, он имеет форму заглублённого в землю столба. Изготавливается в основном из железобетона, и предназначен для установки несущих опор на слабых и болотистых грунтах. Может также применяться и на твёрдых почвах как наименее затратный вариант – на его устройство уходит гораздо меньше материала и времени.

В малоэтажном частном строительстве столбчатые основания могут выполняться из металлических и асбоцементных труб, кирпича или готовых бетонных блоков.

Ленточный фундамент

Ленточное основание под каркасное здание применяется в том случае, если проектом предусмотрено заполнение пространства между колоннами капитальными стенами из кирпича, шлакоблока, газобетона и т.д. Конструктивно он представляет бетонную полосу, залитую по периметру будущего здания, а также под внутренними капитальными стенами. Главным отличием ленточного основания под столбчатые опоры от обычного ленточного фундамента – это усиление в местах монтажа будущих колонн.

Сплошное основание

Представляет собой монолитную бетонную плиту, залитую по всей площади будущей постройки. Монтаж опор при этом производится по периметру плиты. В точках их установки производится усиление металлического каркаса, или углубление бетонного основания.

Применяется такой тип фундамента, как сплошная железобетонная плита, в основном при возведении складских помещений, ангаров, заводских корпусов.

Свайные основания

Монтаж опор на сваях производится в основном там, где из-за характеристик грунта невозможно устройство других типов фундамента. Например, при строительстве зданий на насыпных грунтах и в болотистой местности с высоким уровнем грунтовых вод.

В зависимости от размеров здания могут применяться сваи различной величины и конструкции. Для возведения лёгких построек вполне достаточно будет винтовых или буронабивных свай, которые без труда можно смонтировать своими руками.

Расчёт основания

Перед тем, как приступить к работе, следует составить проект будущей конструкции. Для этого нужно произвести расчёт предполагаемой нагрузки на основание здания. Исходя из этого, можно определить необходимое число опор, их размер, структуру армирования каркаса, выбрать, какой тип фундамента будет наиболее предпочтительным.

При выборе того или иного вида основания также обязательно учитываются особенности грунта, на котором будет производиться строительство. В зависимости от массы постройки и от типа грунта определяется глубина закладки основания.

При проектировании фундамента нужно учитывать следующие нюансы:

1. Более плотный грунт может выдержать большие нагрузки.
2. Чем больше площадь основания, тем большую массу оно может принимать на себя.
3. В случае высокого уровня подпочвенных вод, нижняя точка фундамента должна находиться ниже уровня промерзания грунта.

При составлении проекта будущей постройки нужно стремиться к тому, чтобы вся её масса более или менее равномерно распределялась на все опоры. Кроме того, необходимо учитывать особенности почвы в каждой отдельной точке заложения опор. Все они должны находиться в однородном слое грунта, с аналогичными характеристиками.

Если же добиться этого невозможно, то в местах со слабым грунтом придётся предусмотреть устройство подушки из гравия или щебня, либо вносить корректировки в конструкцию фундамента.

Этапы устройства основания

После того, как будут закончены работы над проектом будущего здания, следует приступать непосредственно к строительным работам. Прежде всего, производится перенесение проектных чертежей на местность.

Участок строительства разбивается с помощью осевых линий – тонкой проволоки или шпагата, натянутых на колышки.

Эти колышки устанавливаются таким образом, чтобы осевые линии, пересекаясь между собой, образовывали периметр будущего здания. Затем производятся земляные работы. Их характер и объём полностью зависят от типа запроектированного фундамента.

Для равномерного распределения веса здания на опоры, необходимо максимально точно рассчитать на местности точки заложения оснований под столбы.

Монолитный фундамент под опоры, как уже говорилось выше, может быть нескольких видов, в зависимости от применяемой технологии.

Ниже рассмотрим особенности устройства монолитных фундаментов для колонн, производимых по различным технологиям.

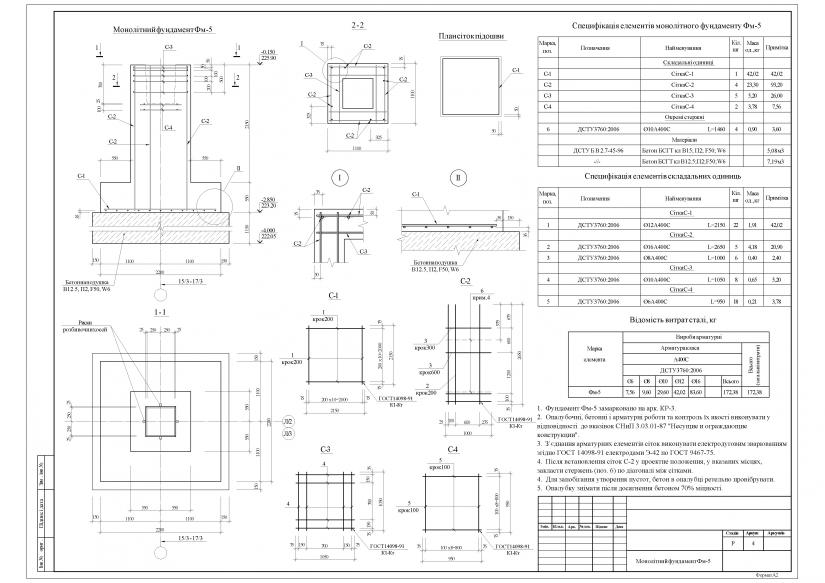

Столбчатое монолитное основание

Для устройства столбчатого монолитного фундамента достаточно выкопать яму нужной глубины под заливку монолитного стакана, либо для установки готового «стакана». На дне также сооружается песчано-гравийная подушка. Перед заливкой монолитного столбчатого фундамента вымеряется точка установки колонны и сооружается опалубка.

Внутрь нее помещается каркас с закладной или с выступающими вверх штырями для крепления будущей опоры. Конструктивно столбчатое основание может быть исполнено как в виде монолитной плиты, так и в виде ступенчатой пирамиды из двух-трёх уступов. В последнем случае каждая ступень заливается по отдельности, начиная с самой нижней.

Посмотрите видео, как производится установка колонны в стакан.

Ленточное монолитное основание

В этом случае выкапывается траншея по всему периметру постройки, а также там, где будут проходить внутренние несущие стены. В точках монтажа колонн делаются расширения или углубления в грунте, если проектом предусматривается установка или заливка в этих местах бетонных «стаканов».

В случае если общая масса строящегося здания не такая уж и большая, можно обойтись без подобного усиления конструкции. Достаточно будет в точках монтажа несущих опор лишь усилить каркас с помощью более толстой арматуры, выпуска вертикальных стержней или установки металлических пластин – «закладных».

По всему периметру траншеи, на дно засыпается подушка из крупного песка, гравия или щебня, а затем укладывается объёмный каркас. Он собирается и монтируется таким образом, чтобы возвышаться над уровнем траншеи на определённую высоту (не менее 30-40 см), необходимую для защиты стен здания от потоков талой и дождевой воды. Выступающая часть каркаса забирается в опалубку.

В точках установки железобетонных колонн из каркаса выпускаются вертикальные штыри из арматуры (или анкера), скрепляемые с горизонтальными нитями фундамента посредством L-образных перемычек.

Сплошное монолитное основание

Для заливки сплошной железобетонной плиты необходимо снять верхний слой почвы на всей площади будущей постройки. Затем площадка выравнивается в горизонтальной плоскости и засыпается щебнем, песком или гравием. Поверх песчано-гравийной подушки укладывается объёмный каркас, в точках монтажа опор также делается усиление каркаса, выпускаются стержни (анкерные болты) либо монтируется металлическая закладная пластина.

Рекомендуем посмотреть видео о том, как производится монтаж колонны на готовое основание.

Свайные монолитные основания

По типу устройства такие основания могут быть нескольких типов, но к монолитным фундаментам под колонны можно отнести, пожалуй, только буронабивную технологию. В местах монтажа будущих колонн с помощью бура делается отверстие, куда устанавливается опалубка.

Чаще всего в этой роли выступает металлическая, пластиковая или асбоцементная труба, внутрь которой вставляется арматура и заливается бетон. По верхнему краю монолитных свай также устанавливается либо закладная, либо анкерные болты.

Устанавливать закладные, анкера или выпуски арматуры под будущую колонну лучше до заливки монолита. В этом случае возможно скрепить данные детали с каркасом, что делает связь колонны с основанием более прочной. Кроме того, это отнимет гораздо меньше сил и времени.

Поскольку от правильного выбора фундамента зависит надёжность здания и долговечность его эксплуатации, подходить к расчётам нужно очень ответственно. Наилучшим вариантом будет обратиться к специалистам, которые смогут составить проект с учётом всех мельчайших нюансов.

Понимание различных типов фундаментов зданий

08 февраля 2019 г. | 0 комментариев

Как мозгу нужен череп, кораблю нужен корпус, поезду нужны железнодорожные пути и станции, так и зданиям нужен фундамент. Прежде чем разбираться в различных типах фундаментов, давайте узнаем, что такое фундамент или основание.

Фундаменты (также известные как опоры) необходимы для поддержки всего, что построено на земле. К ним относятся красивые сооружения и здания, которые мы создаем на нем. Термин «фундамент» правильно используется для стальной конструкции , чтобы создать точку опоры на земле, чтобы равномерно выдерживать вес конструкции и оставаться неповрежденной. Большинство фундаментов состоят из двух частей:

Надстройка  – Фундамент, расположенный выше уровня земли.

Основание  – Фундамент ниже уровня земли.

Твердый грунт, на котором лежит фундамент, называется фундаментом. Фундамент передает нагрузку конструкции и ее собственный вес. Тип необходимого фундамента зависит от основания здания. Фундаменты делятся на две подкатегории в зависимости от передачи нагрузки на грунт – фундаменты мелкого заложения и фундаменты глубокого заложения.

Фундамент мелкозаглубленный — это тип фундамента здания, распределяющий нагрузки от здания на верхние слои грунта. Они выдерживают возложенные нагрузки, когда поверхностные грунты достаточно прочные и жесткие. Для участков с более слабой почвой может оказаться более экономичным улучшить грунт, если вы используете мелкозаглубленный фундамент.

Фундамент этого типа постоянно проходит параллельно направлению стены. Это помогает передавать и распределять вес нагрузки стены в землю по площади почвы. Основная цель этого фундамента состоит в том, чтобы распределить вес нагрузки так, чтобы почва могла выдержать нагрузку. Фундамент стены подходит в тех случаях, когда передаваемые нагрузки малы и экономичны в плотных песках и гравии. При этом ширина фундамента в 2-3 раза больше ширины стены на уровне земли.

Фундамент колонны подходит и экономичен для поддержки колонн в стальных конструкциях. Фундамент колонны выполнен в виде плоской плиты и может быть выполнен из простого или железобетона. Фундаментная база колонны большая, чтобы поддерживать колонну здания. Этот тип фундамента распределяет вес, приходящийся на колонну, на более обширную площадь, что предотвращает погружение колонны в землю.

Эти фундаменты предназначены для поддержки двух или более стальных колонн в ряд в стальной конструкции. Если основание для колонны выходит за границы участка, предпочтительнее использовать комбинированное основание. Он также подходит для близко расположенных колонн и при низкой несущей способности грунта. Изолированные фундаменты для каждой колонны, как правило, более экономичны.

Ленточный фундамент — разновидность комбинированного фундамента. Если краевой фундамент не может быть продлен за границу участка, он соединяется с другими внутренними фундаментами с помощью ленточной балки или балки уклона. Ременная балка распределяет внутренние усилия от одной опоры к другой по одной колонне на внецентренно нагруженную опору колонны. Чтобы распределить эти силы на ближайшую опору, требуется ленточная балка.

Плотный или матовый фундамент — это тип фундамента, который распространяется по всей площади под зданием. Они помогают выдерживать тяжелые структурные нагрузки от колонн и стен. Это предотвращает дифференциальную осадку отдельных фундаментов. Таким образом, конструкция матового фундамента может нести нагрузку элементов конструкции здания при неблагоприятных грунтовых условиях.

Когда несущая способность грунта очень низкая, выбор мелкозаглубленного фундамента может оказаться нерентабельным или даже невозможным. В таких случаях глубокие фундаменты являются идеальным решением для передачи нагрузок конструкции по вертикали на более прочный слой, залегающий на значительной глубине ниже поверхности земли.

Свая представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Это тип глубокого фундамента, который используется для передачи тяжелых нагрузок от конструкции на слой твердой породы глубоко под уровнем земли во время стальной конструкции. Они могут передавать нагрузку либо подшипником, либо трением. Это также используется для предотвращения подъема конструкции из-за боковых нагрузок во время землетрясения и сил ветра.

Буровая шахта (также известная как кессон) представляет собой тип глубокого фундамента, функции которого аналогичны свайному фундаменту. Он имеет монолитный бетонный фундамент повышенной емкости, залитый, образованный пробуренной выемкой. Он может противостоять нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног или их комбинации. Стальная конструкция предполагает бурение шахт или кессонов с помощью шнека. Пробуренные валы могут выдерживать большие нагрузки на колонны по сравнению со свайными фундаментами. Но этот тип фундамента не подходит, если существуют глубокие залежи мягких глин и рыхлый водоносный зернистый грунт.

Фундамент представляет собой достойную инвестицию, когда речь идет о стальной конструкции. Независимо от того, какой тип фундамента вы решите использовать для своего структурного здания, вам необходимо проконсультироваться со специалистом по стальным конструкциям , чтобы использовать сталь в ее наилучшей форме в стальной конструкции и безупречно завершить строительство.

Рубрика: Стальные конструкции | Комментарии к записи «Понимание различных типов фундаментов зданий»

GeoConcrete Columns Foundation System отключены | Геопьер

Мы используем файлы cookie, чтобы сделать веб-сайт Geopier лучше. Файлы cookie помогают предоставить вам более персонализированный опыт и соответствующий контент, а нам — веб-аналитику. Чтобы узнать больше о том, как мы используем файлы cookie, ознакомьтесь с нашей Политикой конфиденциальности. Продолжая использовать этот веб-сайт, вы принимаете использование этих файлов cookie.

• Приложения
• Решения
• Истории успеха
• Ресурсы
• Отличие Geopier
• Поддерживать

• Подразделение CMC
• Найдите инженера по продажам

• Дом
• Решения
• Жесткие системы включения
• Система колонн GeoConcrete®

Поделитесь этой страницей:

• Идеально подходит для глубокой, мягкой глины и органического грунта
• Быстрая установка (сокращение сроков)
• 20-50% экономии по сравнению с глубоким фундаментом и перекопкой
• — Без отвалов и перекопки скидки

Найти инженера по продажам

Обзор

Колонны Geopier GeoConcrete® (GCC) уникальны тем, что они не устанавливаются в лифтах, как наши системы RAP. Вместо этого они состоят из бетонной «колбы», на которую наложена экструдированная колонна из бетона. Одним из наиболее интересных аспектов GCC является то, что бетон помещается в герметичную (или закрытую) систему. Это обеспечивает более высокий уровень контроля качества во время монтажа, поскольку изменения давления напрямую связаны с тем, сколько бетона укладывается на каждом этапе строительства. GCC обеспечивают превосходный контроль осадки и высокое опорное давление для больших нагрузок в любом профиле почвы.

Тип почвы

• Органические почвы или очень мягкие глины и илы
• Крайние почвы для тяжелонагруженных конструкций

Установка

Установка колонны Geopier GeoConcrete® начинается с калибровки насоса и системы оправки, чтобы обеспечить надежный контроль качества во время установки. После калибровки оправка продвигается на желаемую расчетную глубину/несущий слой. Затем оправку извлекают и загоняют несколько раз, чтобы создать большое бетонное основание. После того, как основание построено, оправку медленно извлекают, чтобы создать непрерывную бетонную колонну между основанием и вышележащим фундаментом. Давление воздуха в системе контролируется и регистрируется во время строительства, чтобы убедиться, что был построен высококачественный непрерывный жесткий элемент включения.

Скачать спецификации

Заполните форму ниже, чтобы загрузить спецификации.

• Проспект о системе колонн Geopier GeoConcrete® (PDF)
• Рекламный проспект Geopier® Rigid Inclusion Advantage (PDF)

Portland, ME

Супермаркет Portland Area

Приложение: Коммерческое
Система: Система колонн Geopier GeoConcrete®

Кембридж, Онтарио

Grand Condominiums

Применение: Жилой
Система: Система колонн Geopier GeoConcrete®

New Haven, CT

College Ave Офисное здание и гараж

Применение: коммерческое; Гараж
Система: система Geopier GP3®; Система колонн GeoConcrete®

Washington, D. C.

Замена мостов на 11th Street SE

Применение: Транспорт
Система: Колонная система Geopier GeoConcrete®

Ревир, Массачусетс

Апартаменты Ревир Бич

Применение: Жилой
Система: Колонная система Geopier GeoConcrete®

Рекомендации по проектированию

•    Идеально подходит для органических грунтов, тяжелых нагрузок и/или прилегающих конструкций

•    Фундаменты могут быть спроектированы как обычные настилающие фундаменты с опорным давлением до 10+ ksf

•    Плиты могут быть построены как обычные плиты -класс

•    Требуется гравийная подушка или платформа для передачи нагрузки

Вопросы строительства

• Не создает отвалов, что исключает затраты на транспортировку
• Часто приводит к экономии от 20% до 50% по сравнению с традиционными альтернативами (удаление и замена и глубокие фундаменты)
• Быстрый процесс монтажа означает сокращение сроков строительства
