Виды фундаментов под колонну — устройство фундамента под колонны
Содержание:
1. Виды фундаментов под колонну
2. Основание под фундаменты колонн
3. Устройство основания
4. Выбор устройства фундамента
5. Расчет фундамента под колонну
В процессе крупномасштабного строительства нередко используются колонны, принимающие несущую 100% нагрузку. Применение этих модулей актуально в качестве главного каркаса. В процессе проектирования нужно выполнить точные расчета без отклонения от расчетных единиц в плане устройства и сборки основания под колонны. Рассмотрим, как происходит устройство фундамента под колонны.
Виды фундаментов под колонну
Вертикальные опоры монтируются с помощью специального фундамента, состоящего из таких частей:
- Плитное основание с наличием нескольких ступеней.
- Подколонник.
- Стакан (полый, либо монолитный, исходя из вида монтируемой части колонны).
Колонна принимает несущие нагрузки от кровли сооружения до основания. В отдельных случаях, они используются как декоративный элемент.
Разный тип фундамента под железобетонную колонну имеет отличия, однако чаще всего, применяется два вида конструкций.
Из металла
Они включают базовую поверхность, которая соединяется с основой, стержень и оголовок (к ним закрепляются балки). В производстве используется прокатный профиль (сплошной, облегченный и перфорированный). Крепление к основанию металлических конструкций осуществляется с помощью болтов. Для этого, фундамент производится с готовыми элементами для крепежа.
Из железобетона
Железобетонные конструкции могут иметь разную форму сечения (квадратная, прямоугольная, круглая), производятся со стальным армокаркасом внутри.
Для заливки используется бетон марки М200 и выше. Минусом конструкций из железобетона является большой вес, но в сравнении с металлическими изделиями, они не боятся влаги. Монтаж осуществляется с помощью погружения подошвы опоры в специально подготовленное место в основании. Закрепление происходит заливкой пустот бетонной смесью высокой марки. Размер, тип, конструкцию определяют по материалу опоры и весу, размеру, оказываемой нагрузке, особенностям почвы.

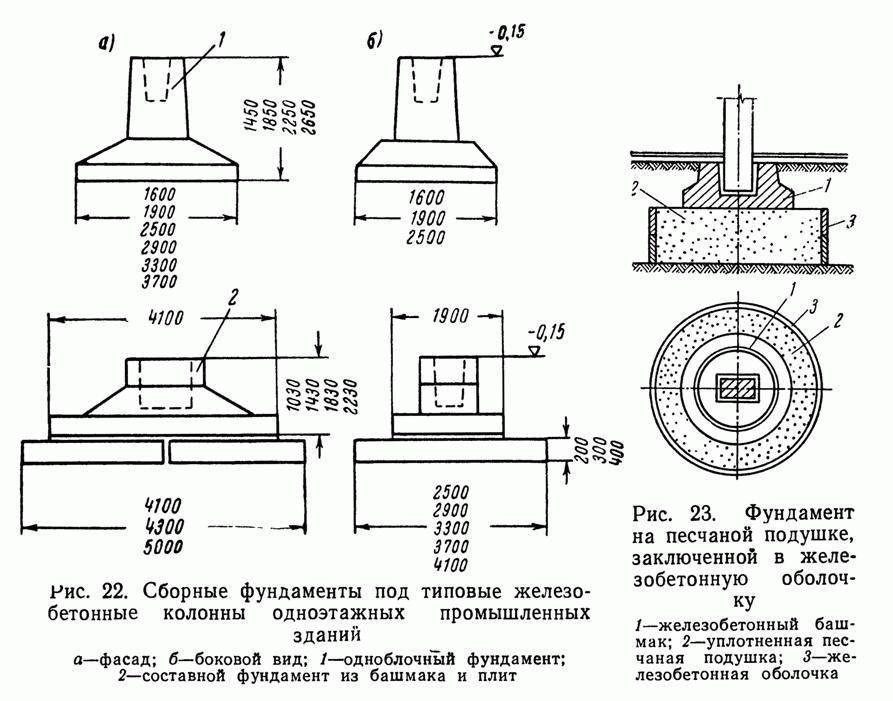

Есть типы фундаментов под колонны, которые производятся промышленным методом. Они бывают монолитными и сборными. Первые производятся в виде готовых блоков для монтажа вертикальных опор. Они универсальны, выступают базой для колонн с разными формами, размерами, материалом. Элементы для создания сборных конструкций производятся по-отдельности. Чаще всего они используются для монтажа железобетонных опор.
Основание под фундаменты колонн
Фундамент под колонны является первым и важным этапом в начале любого масштабного строительства.
- 30х30 см (1Ф).
- 40х40 см (2Ф).
Модули не только полноценно поддерживают сооружение, но и позволяют удерживать вертикальное положение конструкции с учетом чертежей, проекта, плана.
Также можно воспользоваться другими блочными конструкциями, однако определение их размеров и углубления выполняется индивидуально. Учитывая порядок монтажа колонн, ЖБ-блоки могут отличаться центральным, либо смещенным видом нагрузки. В случае с центральным типом блок в основании блока используется плита в форме квадрата. Конструкции со смещенным типом нагрузки отличаются плитой в виде прямоугольника.
Стаканные блоки создаются из бетона с максимальной стойкостью к образованию трещин, за счет чего конструкции успешно применяются в холодных регионах.
Прочность стройматериала позволяет выдерживать сильные землетрясения магнитудой до 9 баллов. С учетом ГОСТа, в бетон добавляют специальные присадки, за счет чего повышается прочность и стойкость модуля.
Исходя из гидрогеологических особенностей на объекте нужно определить класс морозо- и влагостойкости (от W4 и F100). Бетон может поглощать до 5% влаги от общей массы конструкции.
Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.
Найти эксперта по документальному сопровождению »
Устройство основания
Фундаменты под ЖБ колонны создаются с учетом определенной технологии. Для этого можно выбрать один из таких видов оснований:
- Свайные.
- Сборные (из ребер).
- Пеньковые (с наличием подколонника).
- Пустотелые.
Любой из этих типов подойдет для возведения промышленных объектов и комплексов. Основа системы основания для железобетонной колонны – прямоугольная плита. В результате применения плитных модулей создается «пирамида», на верху которой образуется стакан для опоры. В случае с монолитными конструкциями, создается один цельный блок.
Для монтажа колонн из металла используются цельные фундаментные железобетонные основания. Такие каркасы собираются в виде прочной конструкции с армированием, в верху которой располагаются болтовые соединения (анкеры) со строгой последовательностью (с учетом размеров). Этот вид требуется максимальной точности в разметке мест стыков. Сборка основания для металлических колонн производится также, как залива монолитного фундамента, однако вместо стакана, конструкция устанавливается и фиксируется с помощью анкерных болтов.
Выбор устройства фундамента
Столбчатые основания используются в ситуациях, когда на почву не оказывается серьезных нагрузок. В соответствии с расчетными нагрузками, одна стойка может выдерживать до 100 т. При определении сечения стойки, недопустимы отклонения от нормативных значений. Также возможно применение отдельно стоящих оснований для каждой колонны по отдельности. Однако такие конструкции зачастую применяются в процессе реставрационных работ.
Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.
Найти компанию по генподряду и стройнадзору »
Расчет фундамента под колонну
- Для возведения основания под вертикальные опоры, изначально производится подготовка:
Проектирование фундамента под колонну, расчет параметров опор. Установка колонн осуществляется в особенно ответственных точках конструкции. Для этого используются углы, места пересечения стен, а также протяженные основные стены с промежутком от 3 до 6 метров. - Создание разметки строительного участка, выемка грунта с учетом схемы.
- Если нужно, на дне котлована обустраивается подушка на основе песка и щебня.
- Возведение опалубочной системы. В ситуациях, когда применяется технология заливки фундамента, а не используются готовые блоки.
- Для определения глубины залегания фундамента и нужной толщины бетонного слоя нужно изучить вес постройки и геологические условия. Для этого проводится экспертиза, в результате которой выявляются такие данные:
Состав почвы, ее тип, свойства. - Уровень, на котором залегают подземные воды.
- Глубина промерзания грунта.
Установка колонн осуществляется в особенно ответственных точках конструкции. Для этого используются углы, места пересечения стен, а также протяженные основные стены с промежутком от 3 до 6 метров.
В процессе расчетов, также нужно учесть условия климата в конкретном регионе (начиная температурой и осадками, заканчивая ветром).
В статье использованы фотографии с сайта
http://s-stroit.ru
.
|
Навигация: Фундаменты колонн Фундаменты колонн Для передачи нагрузки от колонн на грунт устраиваются фундаменты, площадь подошвы которых определяется в зависимости от несущей способности грунта. Железобетонные фундаменты под центрально загруженные колонны обычно выполняются квадратными в плане в виде отдельных конструкций ступенчатой формы. Такие фундаменты можно разграничить на три вида: Монолитные фундаменты башмачного типа под монолитные колонны выполняются ступенчатыми, причем количество ступеней зависит от общей высоты фундамента: при высоте до 0,5 м фундаменты делаются одноступенчатыми, при высоте от 0,5 м до 1,0 м — двухступенчатыми и при высоте свыше 1,0 м — трехступенчатыми. Верхние ступени одинаковой высоты выступают над плоскостями, проведенными от обреза колонны под углом 45°. Нижняя ступень выступает обычно за пределы этих наклонных плоскостей, так как она назначается по расчету и соответствует площади подошвы. Фундамент работает на изгиб как консольная конструкция, воспринимающая по подошве противодавление грунта, и поэтому армируется по низу рабочей арматурой в виде сетки. Рис. 1. Конструкции фундаментов под монолитные и сборные колонны Арматура фундаментов может быть из сварных или вязаных сеток. При фундаментах со стороны квадрата более 3 м рабочие стержни арматуры в количестве 50% могут не доводиться до грани фундамента. Наибольшее расстояние между стержнями арматуры фундаментов 200 мм, а наименьшее — 100 мм. Диаметры арматуры принимаются от 10 мм и выше, а защитный слой 3,5 см при наличии подготовки под подошвой — в виде втрамбованного в грунт слоя из щебня, а иногда из тощего бетона низких марок. Устройство фундаментов без подготовки может быть в очень плотных грунтах, однако, тогда защитный слой увеличивается до 7 см. В настоящее время фундаменты осуществляются с завершением нулевого цикла, т. Подземная часть колонн бетонируется одновременно с фундаментом, причем сторона сечения ее принимается на 50 мм больше наземной части; это увеличивает защитный слой и позволяет на получающийся уступ в 25 мм устанавливать короба опалубки верхней части колонн. Бетон фундаментов обычно принимается марки 150 и редко 200, а бетон подземной части колонны — такой же, как надземной части. Монолитные фундаменты для сборных колонн выполняются тоже ступенчатыми, но для сопряжения их со сборными колоннами эти фундаменты в верхней части имеют гнезда (стаканы) для установки и заделки в них колонн. Верхняя часть стакана армируется конструктивно хомутами по периметру, что предохраняет его от растрескивания, если при рихтовке колонны забивают металлические клинья, кроме того, эта арматура является противоусадочной. При глубоком заложении фундаментов и соблюдении нулевого цикла они выполняются с повышенной стаканной частью, что позволяет не делать подбутки и не удлинять колонны. Сборные железобетонные фундаменты под сборные колонны отличаются от соответствующих монолитных устройством небольших скосов у ступеней и боковых граней для удобства снятия форм. Если колонны устанавливаются на бутовых или бетонных фундаментах, то непосредственно под ними устраиваются небольшие подколонники, армированные сетками из стержней диаметром 8 мм с шагом 15 см. Под колоннами с внецентренной нагрузкой устраиваются такие же фундаменты, как и для центрально нагруженных, но при значительных изгибающих моментах или горизонтальных реакциях колонн эти фундаменты делают прямоугольными в плане и даже несколько смещают от оси в сторону действующего изгибающего момента или распора. Похожие статьи: Навигация:
Главная → Справочник → Статьи → Блог → Форум |
е. все строительные работы выполняются до уровня планировки; поэтому выпуски арматуры из фундаментов в колонны делаются выше этого уровня на величину от 20 dx до 25 d1 в зависимости от марок бетона колонн.
После установки колонны зазор между стаканом и ею заливается бетоном на мелком щебне или гравии.3 способа крепления сборных колонн к фундаменту – выберите свой! | Peikko Group
Выбор колонн из сборного железобетона обязательно сделает монтаж каркаса более быстрым и эффективным.
Но задумывались ли вы, какое влияние соединение колонн может оказать на общий процесс строительства? Давайте рассмотрим три известных метода соединения колонн.
Гнездовое соединение
Это, несомненно, проверенный и верный метод — в той мере, в какой его использовали даже древние римляне. Они выкопали яму в земле, установили в ней колонну и закрепили колонну цементным раствором из вулканического пепла.
Сегодня процесс более или менее такой же, за исключением того, что отверстие в земле часто заменяют бетонным углублением. Эта розетка может быть сборной или отлита на месте. В любом случае, колонны необходимо поддерживать и устанавливать в точном положении деревянными клиньями или чем-то подобным. После затирки невозможно вносить какие-либо коррективы, если возникнет такая необходимость.
Стартовые стержни
Начальные стержни Соединение колонн основано на арматурных стержнях, выступающих из фундамента.
В колонне нужно сделать отверстия для стартовых стержней и раствора.
Как правило, это делается на заводе сборных железобетонных изделий во время литья гофрированных труб и т.п. Когда колонна возведена, ее необходимо поддерживать, и вручную залить безусадочный раствор, чтобы закрепить соединение. Необходимо соблюдать осторожность, чтобы правильно расположить колонну, пока затирка затвердевает.
Некоторые рынки требуют, чтобы арматурные стержни выступали из колонны. В этом случае в фундаменте необходимо сделать отверстия для стартовых стержней и цементного раствора.
Болтовое соединение
Как следует из названия, болтовое соединение колонн выполняется с помощью анкерных болтов. Анкерные болты, залитые в фундамент с помощью шаблона, передают силы растяжения, сжатия и сдвига на железобетонную конструкцию основания. Аналоги болтов — башмаки колонн — отливаются в колонны на заводе сборных железобетонных изделий.
Соединение с сопротивлением моменту выполняется быстро путем опускания колонны на место и затягивания гаек с заданным крутящим моментом с помощью доступных ручных инструментов.
Процесс установки занимает в среднем 20 минут на одну колонну и требует только крановщика и двух человек на земле.
Соединение завершается заливкой углублений для анкерных болтов и швов под колонной безусадочным раствором. Обратите внимание, что соединение является устойчивым к моменту и безопасным, как только гайки затянуты — нет необходимости использовать клинья и распорки, ожидая затвердевания раствора.
Болтовое соединение также можно использовать для создания соединения колонны с колонной, что невозможно сделать с помощью раструбного метода или с помощью стартовых стержней.
Также обратите внимание, что болтовое соединение позволяет уменьшить толщину фундамента и не мешать существующим конструкциям. Выбор болтового соединения также уменьшит глубину земляных работ и затраты.
Соединение колонн в сейсмоопасных районах
Болтовые соединения также могут использоваться в сейсмических районах, где основной задачей является обеспечение того, чтобы здание выдержало землетрясения без разрушения.
Большинство подходов к проектированию решают эту проблему за счет сохранения в конструкциях определенного запаса прочности. Другими словами, они часто чрезмерно спроектированы и негабаритны. Рассеивающее энергию болтовое соединение может помочь вам сэкономить до 20 % бетона благодаря более тонкому поперечному сечению колонны по сравнению с соединениями увеличенного размера.
Сборная колонна и фундамент
Фадзил
(Куала-Лумпур, Малайзия)
Вопрос:
Возникли ли какие-либо проблемы до/во время/после установки сборного железобетона?
Ответ:
Привет, Фадзил,
Не зная типа проблем, трудно дать конкретный ответ на этот вопрос.
В целом сборные железобетонные изделия ничем не отличаются от стальных, деревянных, кирпичных, монолитных бетонных и т. д. тем, что они не должны вызывать никаких проблем до, во время и после установки.
Если возникнут проблемы, можно только догадываться о возможных причинах.
Вот почему координация между всеми вовлеченными сторонами чрезвычайно важна от начала до конца, чтобы точно определить причину проблем, если и когда они появятся.
Предположим, проблема заключается в том, что высота сборной колонны слишком высока или слишком низка. Первое, что нужно проверить, это рабочие чертежи, чтобы убедиться, что высота соответствует планам. Это также потребует проверки правильности измышлений.
Если все в сборной колонне правильно, пришло время проверить отметки фундамента, а затем отметки фундаментов, котлованов и уплотнений. Все это может способствовать возникновению проблем с подъемом сборной колонны.
Еще одна вещь, на которую следует обратить внимание, это содержание воды в почве. Предположим, что фундамент был подготовлен и залит зимой или в сезон дождей, а сборные колонны были установлены в засушливые летние месяцы. Это может привести к высокому или низкому подъему столбца.
Если сборная колонна была соединена с фундаментом с помощью шпильки или чего-то подобного, рекомендуется проверить, были ли у колонны достаточные временные опоры во время подготовки и заливки шпильки и было ли достаточно времени для новая заглушка для лечения перед освобождением временных опор.
