Фундамент мелкого заложения: СНиП, виды, конструкция

Фундамент мелкого заложения закладывают, если хотят возвести небольшую, легкую постройку, или если грунт перенасыщен влагой.

Зачастую такие фундаменты используют для строительства небольших коттеджей, дачных участков, бань и прочих подобных построек.

В данной статье рассказывается, какие виды фундаментов мелкого заложения существуют, какова их конструкция и как их возвести правильно согласно СНиП.

Назначение и глубина фундаментов

Содержание:

• Назначение и глубина фундаментов
• Разновидности мелкозаглубленных фундаментов
• Утепление фундаментов

Любые типы фундаментов мелкого заложения обычно возводят на пучинистых грунтах, потому что они лучше всего справляются с сезонным расширением грунта.

Проектирование такого фундамента, соответственно, должно быть основано на показателях пучинистости грунта, которые могут быть малыми, средними и большими.

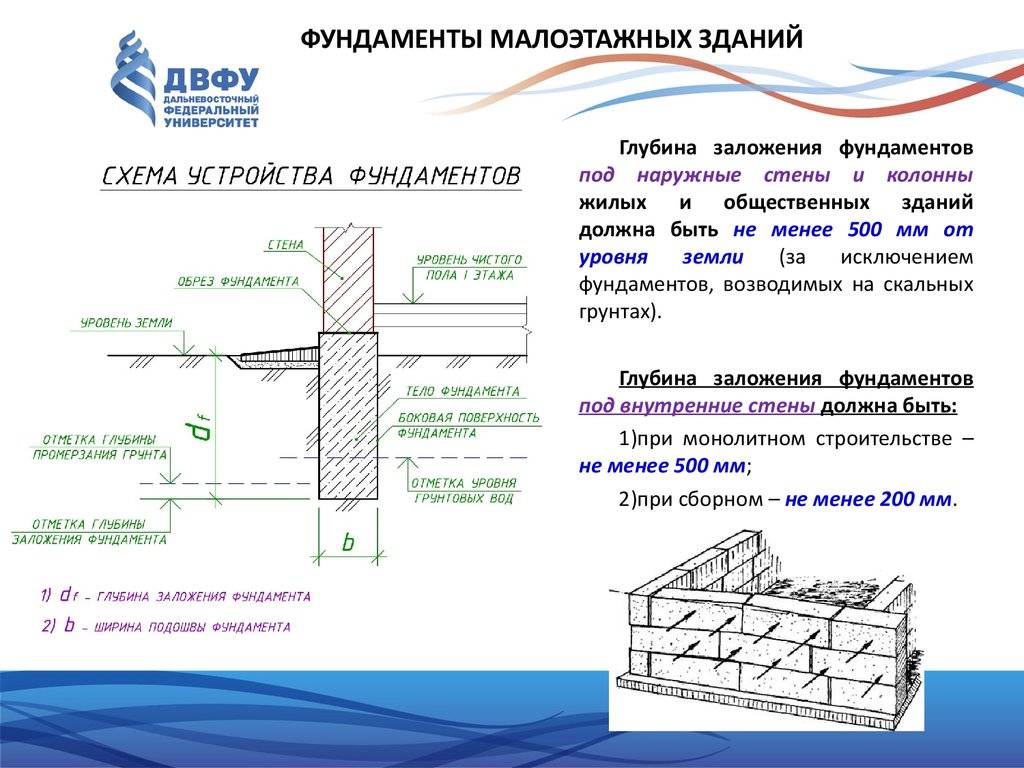

Основание незаглубленных фундаментов обычно находится на глубине от полуметра до 70 см, что является нижней границей промерзания почв.

Фундамент мелкого заложения обычно используется для возведения зданий небольшого веса, поскольку может быть разрушен излишней массой, плюс опасность разрушения кроется в том, что на пучинистых грунтах фундамент разрушается быстрее.

Фото:

Чтобы по максимуму избежать неприятностей, вызываемых грунтом или климатическими условиями, нужно строго следовать стандартам СНиП.

Любые типы оснований мелкого заложения используют в качестве материалов бетон, арматуру и железобетон, потому что эти материалы обладают необходимой прочностью и влагостойкостью.

Реже всего основание делают из кирпича. Он, конечно, морозостойкий, но его способность сопротивляться влаге ниже, чем у бетона.

Расчет фундаментов мелкого заложения всегда невероятно важен, потому как именно он определяет, насколько долго конструкция прослужит и сможет ли она противостоять стихиям и температурным изменениям.

СНиП гласят, что определить глубину заложения нужно, учитывая материал, из которого будет сделан дом, массу любых возможных и обязательных добавлений, таких как кровля, ставни, трубы, сайдинг, облицовка и прочее.

Проектирование дома осложнится и потому, что нужно учесть, есть ли желание делать подвал, ведь, как пример, дом на столбчатом фундаменте не может иметь подвала.

Разумеется, учитывать нужно и пучинистость грунта. На пучинистых грунтах уровень заложения будет однозначно выше, чем на глинистых или песчаных.

Немаловажно учитывать различные дополнительные коммуникации, возможно находящиеся на участке. Как пример, если под участком пролегает газопровод, то основание здания уже не может быть глубоким.

Таким образом, основные вычисления делаются в двух областях: определяется, сколько грунт может вынести тяжести и насколько он может измениться под влиянием климата или по другим причинам.

Если вычислять несущую способность необходимо всегда, то вычислять деформацию нужно лишь, как пример, если основание нужно возвести на склоне или рядом с ним, или если вблизи строения расположены вулкан или гейзер, или если есть возможность землетрясения.

Разновидности мелкозаглубленных фундаментов

Так как все расчеты включают в себя измерение массы здания, оказывающего воздействие на основание, очевидно, что и типология их тоже будет основываться на различии в весе постройки.

Как пример, столбчатый фундамент может вынести среднюю нагрузку вроде небольшого коттеджа или бани, ленточный фундамент рассчитан на поддержку строений средней тяжести, а вот плитные конструкции могут выдержать практически любой вес, вот только их возведение на пучинистых грунтах может быть предприятием весьма затратным.

Столбчатый фундамент представляет собой систему столбов, которые принимают на себя массу постройки, между ними заливают основу из бетона.

Если соблюсти при этом рекомендации СНиП, то постройка может простоять десятки лет, даже не нуждаясь в ремонте.

Видео:

Если постройка будет находиться не на пучинистых грунтах, а на скальных, то она может устанавливаться не на бетонную основу, а на сами опоры, располагающиеся в полутора метрах друг от друга.

Если же основа все же используется, то можно, как пример, использовать уже готовые блоки вместо того, чтобы заливать свежую основу.

СНиП не рекомендуют использовать для основания или, тем более, столбов кирпичи, так как они не обладают достаточными характеристиками.

Ленточный фундамент пользуется большой популярностью из-за того, что он может выносить строения достаточно тяжелые, а еще его технология относительно проста и позволяет некоторым возводить подобное основание своими силами.

Ленточный фундамент это, по сути, бетонная стена, врытая в землю примерно на полметра. На пучинистых грунтах с особо высоким содержанием влаги уровень заложения может быть ниже.

В пространстве внутри периметра бетонной стены заливается основание, а на него уже устанавливается фундамент.

Плитный фундамент по технологии похож на ленточный, только он не имеет опоры в виде стены, а представляет собой просто бетонную плиту, на которую сразу устанавливается постройка.

Простота возведения такого фундамента при этом прямо пропорциональна его стоимости, потому что, как пример, материалов, необходимых для возведения плитного фундамента по сравнению с количеством материалов, которых требует ленточный фундамент, хватит с соотношением один к двум.

Тем не менее, из-за своих качеств плитный фундамент, несмотря на цену, может быть полезен, как пример, в регионах с постоянными низкими температурами и высокой влажностью.

Утепление фундаментов

Из-за того, что фундаменты с небольшим заложением подходят почти ко всем типам грунта, можно уложить их и на пучинистые.

Если основание жилища делается на плитах, которые впоследствии становятся полом первого этажа дома, то грунт под ним, возможно, будет замерзать. Очень хорошо это можно увидеть в середине строения.

Основание для мелких заложений в виде одной, монолитной плитки иногда предполагает установку утепляющего материала, чтобы земля не очень сильно замерзала.

Обычно утеплительный материал прокладывают между землей и самим фундаментом. Как пример, отлично подойдет пенополистирол, однако здесь нужно учесть, что его толщина не должна быть больше 15 см. Если сделать все правильно, то теплопотери станут намного меньше.

Можно выстлать утеплительный материал поверх крупного песка. Чтобы тепло лучше сохранялось и не уходило, подсыпают какой-либо материал, который имеет водоотталкивающие свойства.

Учитывая требования СНиП, для этих целей можно использовать щебень или гравий. Особенно эффективно сочетаются подсыпка и другие действия, чтобы в фундаменте было меньше воды.

Если грунт не пучинистый, а в нем не очень много грунтовых вод, то требования СНиП можно не использовать.

Если же такое желание все же есть, то сначала основание дома нужно утеплить, чтобы материал меньше портился.

Основание низкого заложения – отличный вариант, чтобы сэкономить на строительстве и вместе с тем возвести дом на надежной конструкции, проверенной временем.

Кроме того, большая часть из них может быть построена без помощи строителей, что тоже немаловажно.

Из-за своей универсальности и во многом потому, что в России достаточно много территорий с пучинистыми грунтами, такие фундаменты пользуются все большей популярностью.

Фундамент мелкого заложения: плита, расчет, виды

Фундаменты мелкого заложения пользуются большой популярностью среди тех, у кого имеются небольшие приусадебные участки или бани.

Это обусловлено тем, что применяемые фундаментные плиты мелкозагубленной разновидности могут быть размещены в грунтах, которые отличаются большой степенью влажности или неустойчивости.

Виды фундаментов мелкого заложения

Такой монолитный фундамент, созданный своими руками и размещенный на глинистой почве, являет собой пример прочной конструкции.

Даже если он сформирован своими руками на очень неустойчивой и увлажненной глинистой почве, то его монолитный каркас позволит выдержать практически любой вес возведенного на нем строения.

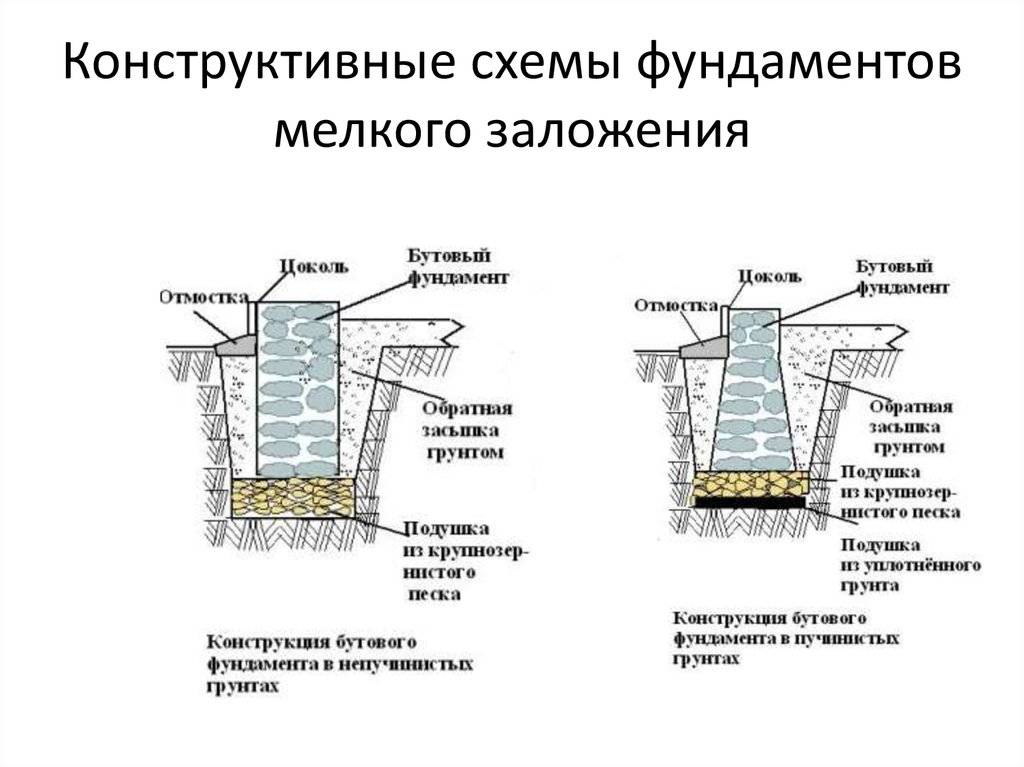

Устройство фундаментов мелкого заложения

Монолитный мелкозагубленный фундамент, построенный для бани, и его плита мелкого заложения, не подвержены не линейной не касательной деформации, которая может быть спровоцирована из-за вспучивания грунта.

Потому, представленная конструкция популярна не только среди тех, кто имеет собственную баню, но и у тех владельцев участков, которым был подан хороший пример использования представленной конструкции.

Такая конструкция, созданная своими руками на глинистой почве, на подготовленном месте для бани, должна быть изготовлена в соответствии со всем требованиями СНиПа.

Такой утепленный фундамент для бани, который установлен на глинистой почве, в соответствии со СНиПом, должен быть снабжен монолитным каркасом.

Читайте также: как и чем осуществить утепление фундамента и отмостки?

Пример соответствия может быть заключен в объединении всех элементов, начиная с опор, расположенных на глинистой почве и заканчивая ростверком для бани.

Морозоустойчивые фундаменты мелкого заложения

Представленная конструкция может быть устойчива к нагрузкам постоянного и сезонного характера. Как пример, можно рассмотреть установку таких плитных оснований с учетом мелкого заложения в следующих разновидностях фундаментов:

• Ленточный;
• Столбчатый;
• Монолитный.

Любой представленный пример типа основания, созданного своими руками на глинистой почве, должен быть выполнен в полном соответствии с регламентом СНиПа.

Такая конструкция принимает форму монолитного цоколя. Фундамент, возводящийся для бани, может быть полым в том случае, если его конструкция будет ленточной, или цельным, если будет задействована фундаментная плита мелкого заложения.

Монолитная разновидность ростверка для бани, которая с легкостью может быть изготовлена своими руками, может быть снабжена интегрированными в структуру вертикальными опорными столбами.

Этот пример демонстрирует точность при произведении расчетов габаритов с ориентировкой на такие параметры, как общий вес бани и оптимальный показатель площади контакта с основанием почвы.

СНиП жестко регламентирует эти показатели, и при установке фундаментной плиты мелкого заложения требуется неукоснительно придерживаться правил, изложенных в СНиПе.

Теплоизоляция фундаментов мелкого заложения

Если производить дальнейшее утепление представленной фундаментной конструкции для бани своими руками, то следует учесть, что при максимальной площади контакта может сформироваться минимальный уровень давления, что может привести к значительному увеличению сметы.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Этот пример должен донести необходимость точного следования при возведении фундамента своими руками всех положений СНиПа.

Все устройство плит и фундаментов мелкого заложения разделяется на две основных категории. Это метод, с помощью которого производится изоляция и утепление фундамента и метод, с помощью которого пучение устраняется благодаря подсыпке песком.

Этот пример не демонстрирует решения вопроса, связанного с повышенным уровнем энергозатрат, сопряженных с обогревом бани.

Сейчас, для того, чтобы обеспечить утепление помещения производится подсыпка материала с дренирующими свойствами.

В соответствии с требованиями и рекомендациями СНиПа это может быть гравий или щебень. Наиболее целесообразно совмещать подсыпку с комплексными мерами по водоотведению.

Если в непучинистых грунтах наблюдается не очень высокий уровень залегания грунтовых вод, то опирание фундаментной плиты мелкого заложения на грунт должно производиться по СНиПу только после предварительно проведенного утепления.

Устройство готового фундамента мелкого заложения

Для этого может проводиться комплекс работ, связанных с засыпкой пазух плиты и фундамента фрагментами непучинистого грунта.

Это поможет значительно снизить риск возникновения деформационных процессов в отмостке. СНиП допускает применение современных гидрофобных теплоизоляционных материалов с завышенными показателями прочности.

к оглавлению ↑

Разновидности фундаментов мелкого заложения

В соответствии с современной классификацией, все виды мелкозаглубленных фундаментов подразделяются на несколько категорий. Они могут быть:

• Столбчатыми мелкозаглубленными;
• Представленными в виде монолитных плит;
• Незаглубленными решетчатыми;
• Ленточными.

к оглавлению ↑

Мелкозаглубленный ленточный

Мелкозаглубленый столбчатый фундамент зачастую предназначен для домов с нестандартными габаритами, и строений, построенных из дерева.

Это могут быть хозяйственные постройки и бани, которые располагаются на слабопучинистых или непучинистых видах грунтов.

Если строительство проводится на скальных грунтах, то на такую конструкцию могут быть установлены дома брусового или бревенчатого типа.

Устройство типичного фундамента мелкого заложения

Эта разновидность конструкции должна быть расположена на опорах, параметр шага между которыми равен 1,5-2,5 метрам.

Зачастую, изначально на грунт укладываются плиты, на которые и устанавливается все строение. Для того чтобы сформировать нужную опору можно использовать уже готовые бетонные блоки.

Столбы могут быть изготовлены из кирпичной кладки, с применением бетона или пескобетона. Конструкции из силикатных кирпичей возводить настоятельно не рекомендуется.

На крупноблочных и скальных грунтах опора может быть поставлена на жесткие фрагменты почвы. Предварительно удаляются все его слабые составляющие.

к оглавлению ↑

Монолитная плита

Конструкция фундамента, характерная для мелкого заложения, зачастую в своей основе имеет плиту. Плита при создании конструкции устанавливается на тех грунтах, которые относятся к категории просадочных.

Монолитная плита может быть задействована при строительстве небольших строений, которые могут быть возведены на грунтах с повышенной степенью сыпучести.

Это относится и к условиям с повышенной мерзлотой. Представленный вид фундамента не применятся для строительства легких сооружений, которые не будут инициировать в плитах значительный уровень напряжения.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Ввиду высокой степени универсальности фундаментов с мелким заложением, производится их укладка на пучинистые грунты.

Устройство фундамента мелкого заложения

После этого происходит их поднятие и опускание во время сезонного изменения климатических условий. Если установка дома будет производиться на плите, выполняющей функцию пола для первого этажа, то грунт под ней может подвергаться замерзанию.

Особенно это заметно в средней части здания. Такой фундамент, представленный в виде монолитной плиты мелкого заложения, может содержать в себе слой утеплительного материала, расположенного между грунтом и, собственно, железобетонным изделием.

С этой целью широко используется пенополистирол, при этом параметр толщины плиты не должен превышать 15 см. Благодаря такому решению значительно сокращаются тепловые потери, которые производятся через пол на первом этаже.

Утеплитель выстилается сверху слоя крупнофракционного песка, при этом значение толщины подушки должно равняться 30-40 см.

к оглавлению ↑

Незаглубленный решетчатый фундамент

Эта разновидность фундамента мелкого заложения применяется при строительстве зданий на грунтах, отличающихся высокой степенью просадочности и сыпучести.

Такие фундаменты характеризуются наличием высокой степени жесткости, что в свою очередь позволяет значительно сократить уровень расхода бетонной массы и арматуры.

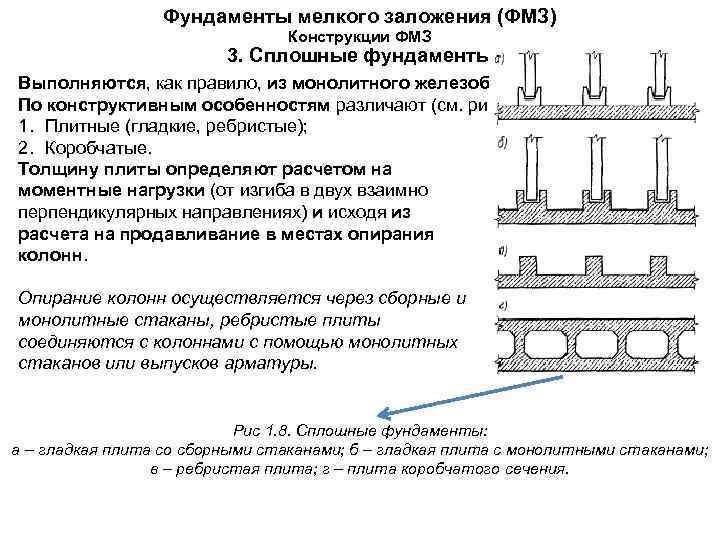

Фундамент из монолитной плиты

Стоит отметить, что представленная конструкция при монтаже нуждается в создании классической деревянной опалубки, что довольно неэкономично.

Из-за этого данный вид фундамента не получил широкого распространения. Такие конструкции могут быть обустроены с применением плит, изготовленных из экструдированного пенополистирола, который может выполнять функцию опалубки с несъемными частями.

к оглавлению ↑

Ленточный фундамент

Отличается простотой при монтаже и установке. Однако, для создания ленточных элементов, требуется немалое количество расходных материалов.

В основе мелкозаглубленного ленточного фундамента лежит бетонная плита, которая прокладывается по всему периметру возводимой конструкции.

По большому счету ленточный фундамент представляет собой сплошную полосу, изготовленную с применением железобетона, и расположенную по всему периметру конструкции.

Представленная конструкция может достаточно равномерно распределять общий вес здания по своему основанию. Дом может быть построен как из дерева, так и из кирпича.

к оглавлению ↑

Расчет фундаментов мелкого заложения

Фундамент каркасного дома

При создании любого сооружения необходимо производить ряд расчетов. Сначала производится ряд изысканий, направленных на выявление особенностей грунта, на котором будет располагаться фундамент.

После того, как данные будут получены, следует произвести выбор конструкции на основании данных о размерах мелкозаглубленного фундамента. Параметр глубины определяется с учетом трех факторов. Это:

1. Глубина промерзания грунта.
2. Высота уровня грунтовых вод.
3. Степень пучинистости грунта.

Все эти факторы плотно взаимосвязаны между собой. Чем выше уровень воды к поверхности грунта, тем на большую глубину он будет промерзать в зимний период времени.

Для того чтобы выбрать нужную глубину заложения фундамента нужно производить его закладку выше имеющегося уровня грунтовых вод, при этом глубина должна быть на 50 см ниже уровня на котором находится пол строения.

В параметр высоты фундамента закладывается значение общей высоты, включающей показатель величины заглубления, высоты отмостки и расстояние до верхней кромки обреза.

Современные фундаменты обладают глубиной залегания равной 50 сантиметрам. Пи этом наземная часть конструкции должна быть немного меньшей, чем подземная часть.

Фундамент мелкого заложения

При произведении расчета, важно иметь в виду, что ширина конструкции прямо зависит от того уровня нагрузки, который испытывает основание.

Параметр толщины стен также оказывает некоторое влияние. Возводимый фундамент рекомендуется формировать с шириной стен равной 10-15 сантиметрам.

к оглавлению ↑

Расчет фундамента мелкого заложения (видео)

Перейти к расчету

заглубленный, мелкозаглубленный, определение, рекомендации СНиП, расчет уровня промерзания грунта

Глубина заложения является проектной величиной, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания грунтовых вод. На эту величину также влияет конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и вес.

Если говорить подробно, то это сумма, на которую необходимо будет заглубить фундамент, чтобы он обеспечивал устойчивую опору конструкции. Они бывают двух видов:

Согласно строительным нормам, чтобы выдержать силы морозного пучения, подошва должна быть заглублена на 15-20 см ниже уровня промерзания грунта. При выполнении этого условия фундамент называют «глубоким» или «заглубленным».

При глубине промерзания более 2 метров земляные работы имеют очень большой объем, расход материалов тоже большой и цена очень высокая. При этом рассматриваются другие типы фундаментов – свайные или свайно-ростверковые, а также возможность закладки выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. При этом глубина размещения уменьшается в несколько раз и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхность. Это вариант для хозяйственных построек, причем скорее всего из дерева. Только она в таких условиях способна компенсировать возникающие искажения.

Содержание статьи

• 1 Предварительные исследования
• 2 Геологические исследования своими руками
• 3 Глубина заложения фундамента в зависимости от уровня грунтовых вод
• 4 Глубина промерзания грунта
90 015 5 Как глубоко копать фундамент
• 6 Неглубокий фундамент
  • 6.1 Принцип работы мелкозаглубленного фундамента

Предварительное исследование

Прежде чем приступить к планированию дома, вы должны решить, где на участке вы хотите разместить дом. Если уже есть геологические изыскания, учитывайте их результаты: чтобы с фундаментом было меньше проблем, он имел наименьшую стоимость, желательно выбирать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

В первую очередь необходимо определиться с местом для дома на участке

Далее в выбранном месте проводятся геологические исследования грунта. Для этого бурятся шурфы глубиной от 10 до 40 метров: это зависит от структуры слоев и планируемой массы постройки. Колодцев делают не менее пяти: в тех точках, где намечены углы и посередине.

Средняя стоимость такого исследования около 1000 долларов. Если планируется масштабное строительство, то сумма не сильно скажется на бюджете (средняя стоимость дома 80-100 тысяч долларов), но может сэкономить вы от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если вы хотите построить небольшую постройку – небольшой домик, дачу, баню, беседку или зону барбекю, то вполне возможно провести изыскания самостоятельно.

Геологическое исследование своими руками

Для проверки геологического строения грунтов вооружаемся лопатой своими руками. Во всех пяти точках — по углам будущей конструкции и посередине — придется вырыть глубокие ямы. Размер: метр на метр, глубина – не менее 2,5 м. Делаем стены ровными (хотя бы относительно). Выкопав яму, возьмите рулетку и лист бумаги, отмерьте и запишите слои.

Для самостоятельного исследования грунта под фундамент потребуется выкопать аналогичные котлованы глубиной около 2,5 метров

Что можно увидеть в разделе:

Часто возникают трудности при попытке различить глиносодержащие грунты. Иногда достаточно просто посмотреть на них: если преобладает песок и есть вкрапления глины, перед вами супесь. Если преобладает глина, но есть и песок, то это суглинок. Ну а глина не содержит никаких включений, тяжело копается.

Есть еще один способ, который поможет вам убедиться, насколько правильно вы определили землю. Для этого скатайте из увлажненного грунта руками (между ладонями, как когда-то в детском саду) валик и согните его в бублик. Если все рассыпалось, то это малопластичный суглинок, если развалилось, то это пластичный суглинок, если осталось целым, то это глина.

Определившись с тем, какой у вас грунт на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента в зависимости от уровня грунтовых вод

Все конструктивные особенности описаны в СНиП 2. 02.01-83*. В целом все можно свести к следующим рекомендациям:

Как видите, в основном уровень заложения фундамента определяется наличием грунтовых вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение вызывает проблемы с фундаментами (или изменение уровня грунтовых вод).

Глубина промерзания грунта

Чтобы примерно определить, до какого уровня промерзают грунты в вашем регионе, достаточно посмотреть на карту ниже.

По этой карте можно примерно определить уровень промерзания грунтов в регионе (для увеличения размера картинки щелкните по ней правой кнопкой мыши)

Но это усредненные данные, поэтому значение можно определить для конкретный момент с очень большой ошибкой. Для пытливых умов представляем методику расчета глубины промерзания грунта в любой местности. Необходимо знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура отрицательная). Вы можете рассчитать его самостоятельно, формула и пример расчета выложены ниже.

Формула расчета глубины промерзания

Д _фн — глубина промерзания в регионе,

До — коэффициент, учитывающий типы грунтов:

• для грубых грунтов он равен 0,34;
• для песков с хорошей несущей способностью 0,3;
• для рыхлых песков 0,28;
• для глин и суглинков — 0,23;

М _т — сумма среднемесячных отрицательных температур за зиму в вашем районе. Найдите метрологическую статистику для вашего региона. Выбрать месяцы, в которых среднемесячная температура ниже нуля, сложить их, найти квадратный корень (функция есть на любом калькуляторе). Подставляем результат в формулу.

например будем строить на глине. Средние зимние температуры по региону: -2°С, -12°С, -15°С, -10С, -4°С.

Расчет промерзания грунта будет следующим: 2+12+15+10+4=43, находим квадратный корень из 43, это 6,6;

Получили, что расчетная глубина промерзания для заданных параметров: 1,52 м. Это еще не все, учтите, понадобится ли обогрев, и если да, то какие температуры в нем будут поддерживаться.

Если здание неотапливаемое (баня, дача, строительство займет несколько лет), используется повышающий коэффициент 1,1, что позволит создать запас прочности. В этом случае глубина фундамента равна 1,52 м * 1,1 = 1,7 м.

Если здание отапливается, то и грунт получает часть его тепла и меньше промерзает. Поэтому при наличии нагрева коэффициенты снижаются. Их можно взять со стола.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на большую глубину нужно закапывать фундамент (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

Так, если в помещениях постоянно поддерживается температура выше +20°С, полы утеплены, то глубина фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньше затрат, чем углубляться в 1,52 м.

В таблицах и картах показан средний уровень за последние 10 лет. Вообще, наверное, стоит использовать в расчетах данные за самую холодную зиму, которая была за последние 10 лет. Примерно с одинаковой частотой случаются аномально холодные и бесснежные зимы. И при расчетах желательно на них ориентироваться. Ведь вас не успокоит, если, отстояв 9лет, 10 числа ваш фундамент треснет из-за слишком холодной зимы.

Насколько глубоко копать фундамент

Вооружившись этими цифрами и результатами исследования местности, вам нужно выбрать несколько вариантов фундаментов. Самые популярные – ленточные и столбчатые или свайные. Большинство специалистов сходятся во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как его рассчитать, мы описали выше.

Фундамент мелкозаглубленный

Лента мелкозаглубленная может иметь глубину 60 см. При этом он должен опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то увеличится и глубина ленточного фундамента.

С малозаглубленными ленточными фундаментами для легких зданий все очень просто: они хорошо работают. Комбинация со срубом или брусом – экономичный и в то же время надежный вариант. Если в ленте есть изгибы, то эластичная древесина с ними прекрасно справляется. Каркасный дом чувствует себя на таком основании почти так же хорошо.

Тщательнее рассчитывать нужно, если тыловые собираются строить из легких строительных блоков (газобетон, пенобетон и т.п.) на мелкозаглубленном ленточном фундаменте. Они не лучшим образом реагируют на изменение геометрии. Тут нужен совет опытного и, конечно же, грамотного специалиста с большим стажем.

Конструкция фундамента плитного типа

Но ставить мелкозаглубленный ленточный фундамент под тяжелый дом невыгодно. Чтобы передать всю нагрузку, ее нужно сделать очень широкой. В этом случае плита, скорее всего, будет дешевле.

Как работает мелкозаглубленный фундамент

Этот тип используется, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае мелкозаглубленных фундаментов с ними не борются. Можно сказать, что их игнорируют. Они просто заставляют фундамент и дом подниматься и опускаться вместе с набухшей почвой. Поэтому их еще называют «плавающими».

Все, что необходимо, это обеспечить устойчивое положение и жесткое соединение всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

Неглубокий фундамент – определение, типы, использование и схемы

Фундамент мелкозаглубленного типа представляет собой тип фундамента здания, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или диапазон глубин, как в случае глубокого фундамента.

Фундаменты мелкого заложения включают фундаменты на свайном фундаменте, фундаменты из матовых плит, фундаменты из плит на уровне земли, фундаменты на подушках, траншейные фундаменты из щебня и фундаменты из мешков с землей.

Фундаменты мелкого заложения также называются распорными или открытыми фундаментами. «Открытый» относится к тому факту, что фундамент создается путем выкапывания всей земли до основания фундамента, а затем возведения фундамента.

Определить неглубокий фундамент

Что такое мелководный фундамент в гражданском строительстве? Мелкозаглубленный фундамент обычно определяется как фундамент, который опирается на глубину менее чем в два раза больше его ширины. Существует большое разнообразие мелкозаглубленных фундаментов. Наиболее часто используются изолированные фундаменты, сплошные ленточные фундаменты и матовые фундаменты.

Многие мелкозаглубленные фундаменты укладываются на железобетонные подушки или маты, при этом нижняя часть фундамента находится всего в нескольких футах от поверхности земли.

Инженер выберет относительно недорогой мелкозаглубленный фундамент для поддержки приложенных нагрузок, если анализы показывают, что приповерхностные грунты могут выдерживать нагрузки с соответствующей производственной безопасностью и с приемлемыми краткосрочными и долгосрочными перемещениями.

Неглубокие земляные работы могут производиться с помощью землеройной техники, а многие почвы допускают вертикальные разрезы, поэтому опалубка не требуется.

Проект мелкозаглубленного фундамента

При проектировании мелкозаглубленного фундамента для данной системы нагрузки фундамент должен соответствовать определенным проектным требованиям.

Ниже приведены три основных требования или критерия проектирования мелкозаглубленного фундамента:

1. Размещение фундамента, включая глубину и расположение фундамента.
2. Безопасность в отношении несущей способности является требованием, которое включает в себя соответствующие пропорции основания, чтобы избежать катастрофического разрушения грунта под фундаментом.
3. Каждый грунт оседает под нагрузкой. Такое урегулирование должно быть равномерным и допустимым. Допустимая осадка фундамента включает проверку чрезмерной осадки конструкции.

Неглубокий фундамент: плюсы и минусы

Мы используем мелкозаглубленный фундамент для распределения структурных нагрузок на широкой горизонтальной площади на небольшой глубине ниже уровня земли. Неглубокий фундамент благоприятен для фундаментов, глубина которых равна ширине фундамента или где глубина меньше ширины.

Преимущества мелкозаглубленного фундамента

• Требуется меньше земляных работ, следовательно, снижаются трудозатраты на земляные работы.
• Строительство мелкозаглубленных фундаментов просто, так как глубина закладки фундамента меньше.
• Оборудование, необходимое для строительства мелкозаглубленного фундамента, простое и менее затратное.
• Неглубокие фундаменты можно построить за короткое время, что также помогает снизить затраты на аренду оборудования и рабочую силу.
• Строительство мелкозаглубленных фундаментов вызовет меньшее нарушение геоповерхности и, следовательно, благоприятно скажется на экологии и окружающей среде.
• Помогает уменьшить осадку, если грунт сжимается.
• Не требуется установка свай, что снижает стоимость.
• Меньше неопределенности в прогнозировании поведения мелкозаглубленных фундаментов и поддерживающего грунта. Для глубоких фундаментов, чем больше глубина залегания грунта, тем больше погрешность.

Недостатки неглубокого фундамента

• Существует вероятность зачистки, если строение находится рядом с рекой или морем. Мелкозаглубленный фундамент в таких местах использовать нельзя.
• Если уровень грунтовых вод высок и откачивать воду из котлована или канала нерентабельно, то мелкозаглубленный фундамент использовать нельзя.
• Не может использоваться там, где несущая способность верхнего слоя грунта меньше.
• Нельзя использовать, когда вес конструкции большой и нагрузка на конструкцию распределяется неравномерно.

На начальных этапах работ весь фундамент виден глазу, поэтому его называют открытым фундаментом.

Идея заключается в том, что каждое основание воспринимает сосредоточенную нагрузку колонны и распределяет ее по большой площади, так что фактическая нагрузка на грунт не превышает безопасную несущую способность грунта.

Существует несколько видов мелкозаглубленных фундаментов: одиночные, ленточные и ростверковые.

В холодном климате мелкозаглубленные фундаменты должны быть защищены от промерзания. Это связано с тем, что вода в почве вокруг фундамента может замерзнуть и расшириться, тем самым повредив фундамент.

Эти фундаменты должны быть построены ниже линии промерзания, то есть уровня земли, выше которого происходит промерзание.

Если они не могут быть построены ниже линии замерзания, они должны быть защищены изоляцией: обычно небольшое количество тепла от здания проникает в почву и предотвращает замерзание.

Типы мелкозаглубленных фундаментов

Различные типы мелкозаглубленных фундаментов:

1. Фундамент стены;
2. Распространенное или изолированное основание;
3. Ленточный фундамент ;
4. Матовый или плотный фундамент ;
5. Комбинированный фундамент.
