Фундаментный стакан: Фундамент стаканного типа под колонны, размеры, схемы, видео

1Ф по стандарту: Серия 3.501.1-150

увеличить изображение

Стандарт изготовления изделия: Серия 3.501.1-150

Фундаментные стаканы 1Ф имеют множество полезных преимуществ, начиная от возможности установки практически в любых климатических зонах России, заканчивая повышенными прочностными характеристиками и простотой монтажа. Технически это сборные железобетонные элементы на платформе, с колодцем квадратной формы, предназначенным для установки туда соразмерной опорной колонны. Подобная конструкция обеспечивает 100% устойчивость фундамента и соответственно надежность всей постройки в целом.

1. Варианты маркировки

Основным нормирующим документом, определяющим ход выпуска и применения фундаментных стаканов 1Ф, выступает Серия 3.501.1-150. Помимо всего прочего в данном регламенте указаны также правила написания маркировочных обозначений таких строительных элементов.

1. 1Ф;

2. 2Ф;

3. 3Ф.

2. Основная сфера применения

ЖБИ марки 1Ф были запроектированы специально для организации надежной основы для стоечных опор железнодорожных мостов. Однако технология стаканных фундаментов оказалась столь удачной, что получила широкое распространение: элементы данного типа используются при установке невысоких каркасных зданий, применяются в различных видах инженерных установок и для возведения временных железобетонных заборов. За счет наличия толстой и прочной подставки они могут быть установлены даже в условиях слабой почвы, а повышенные показатели водонепроницаемости и морозостойкости делают такие конструкции просто незаменимыми в суровых погодных условиях.

3. Обозначения маркировки изделия

Маркировочные обозначения, присвоенные официальной классификацией фундаментным стаканам, довольно просты и лаконичны, так как в номенклатурном ряду подобных изделий не так много наименований. Марка указывает на следующее:

2. Ф – фундаментный стакан.

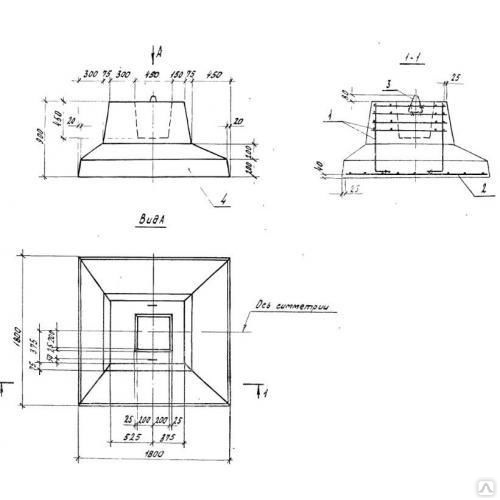

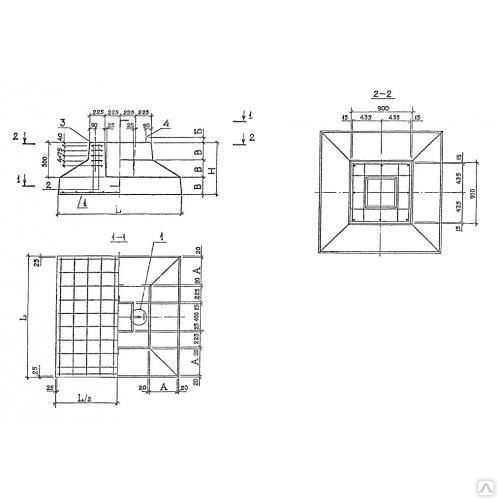

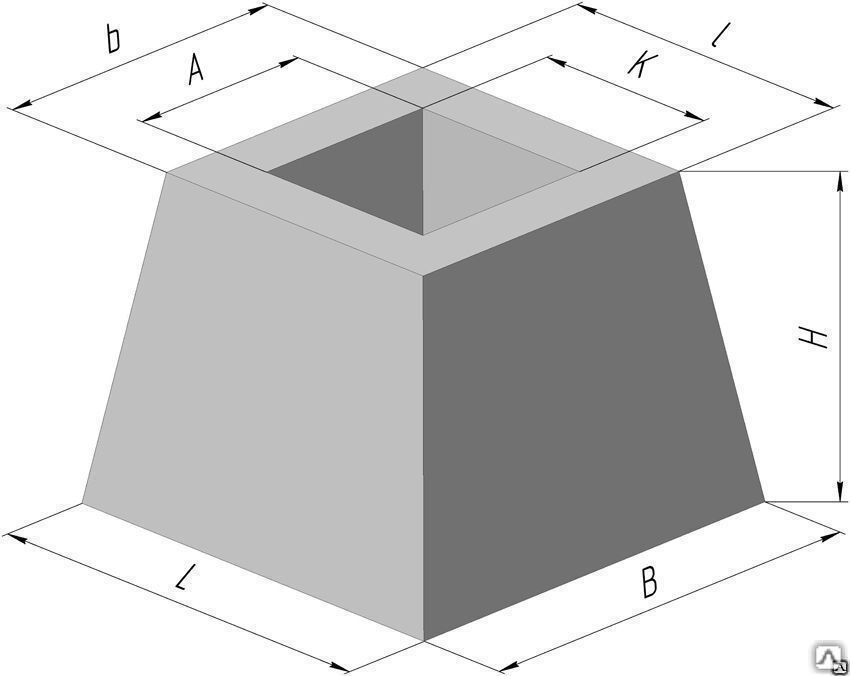

Данная модель является унифицированным строительным элементом, а потому ее фактические размерные параметры всегда остаются стандартными:

Длина = 3700;

Ширина = 1800;

Высота = 1150;

Вес = 12800;

Объем бетона = 5,1;

Геометрический объем = 7,659.

При нанесении маркирования непосредственно на готовые к использованию изделия эти характеристики могут упускаться. Однако в придачу к самой марке

4. Изготовление и основные характеристики

Основная задача фундаментных стаканов 1Ф – восприятие и равномерное перераспределение веса колонны и верхних элементов. Устойчивая платформа, которая служит основой изделия, делается толстой и прочной. Изготовление должно осуществляться на оборудованных современной техникой заводах, в специальных металлоформах из стали, толщина бортов которых составляет не менее 5 мм.

Процесс выпуска делится на несколько этапов. Первый включает замешивание бетонного раствора (класс бетона по прочности варьируется от В20 до В30), монтаж армирующих элементов в соответствующие положение внутри формующей конструкции (прутки и сетки высоких классов стали) и подачу туда цемента. Далее идет формовка сырца: для максимального уплотнения бетона процесс осуществляется на особых виброплощадках. Затем следует стадия сушки, остывания и, наконец, изъятие из стальных форм готовых элементов.

Согласно с нормирующим документом Серия 3.501.1-150 при проведении заключительных приемочных проверок изделия проверяются на прочность и трещиностойкость (по принципу неразрушающих испытаний), тщательно изучаются на гладкость поверхности и соответствие размерных параметров требуемым.

5. Транспортировка и хранение

В работе с такими массивными и важными грузами, как железобетонные фундаментные стаканы 1Ф, существует множество подводных камней, избежать которых можно, лишь следуя всем правилам безопасного хранения и перевозки. Официальные стандарты предписывают хранить данные строительные материалы на заранее выровненных песчано-щебенчатых основах с обязательным использованием деревянных подставок. При этом изделия должны быть рассортированы по маркам и размерам и расположены так, чтобы маркировочные обозначения всегда были доступны к осмотру.

В силу своих немалых размеров фундаменты этого типа не могут храниться штабелями, а для проведения погрузочных работ требуется специальное подъемное оборудование. После погрузки каждое изделие должно быть прочно закреплено в кузове грузового транспорта (длинномерного автомобиля или грузового поезда) – это защитит материалы от опрокидывания, трения и ударов при возможной тряске, позволяя доставить продукцию в идеальной сохранности.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Фундамент стаканного типа — ГОСТ, особенности строительства, стоимость

Главная » Строительство » Фундамент

Фундамент

Автор Георгий Русиев На чтение 3 мин Просмотров 85 Опубликовано

Устройство основания считается самой ответственной и трудоёмкой частью работ в возведении любого здания. Его устойчивость и прочность влияет на все аналогичные характеристики строения. С распространением каркасных домов и коттеджей получил популярность стаканный железобетонный сборный фундамент.

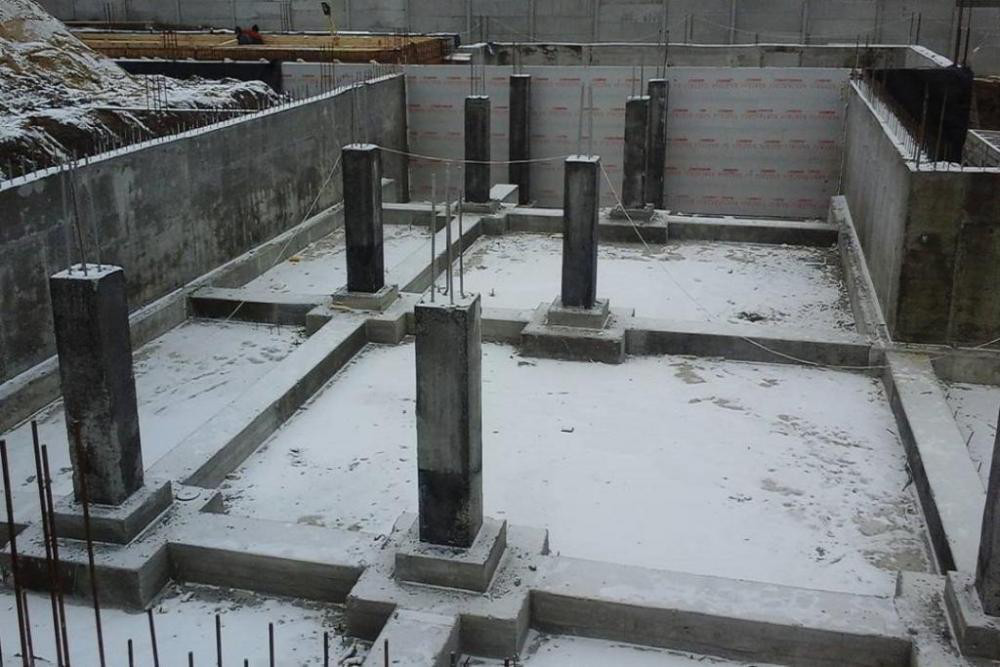

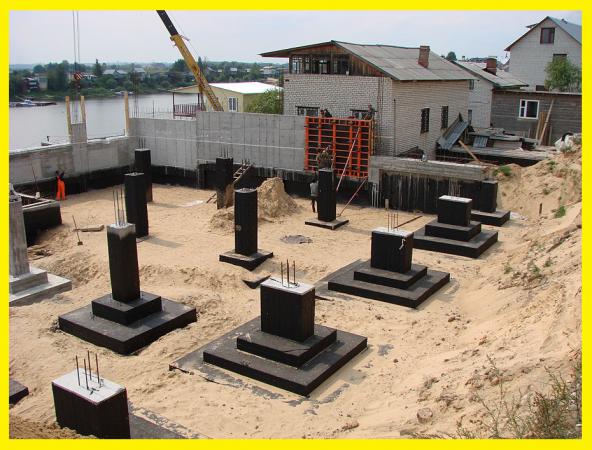

Представляет собой одну из разновидностей сборных конструкций из железобетонных блоков тип. В отличие от ленточных, которые возводятся под стенами здания, он поддерживают стойки или колонны и часто используется в промышленных цехах. На его верхнем блоке имеется выемка под размер основания монтируемой на нём колонны.

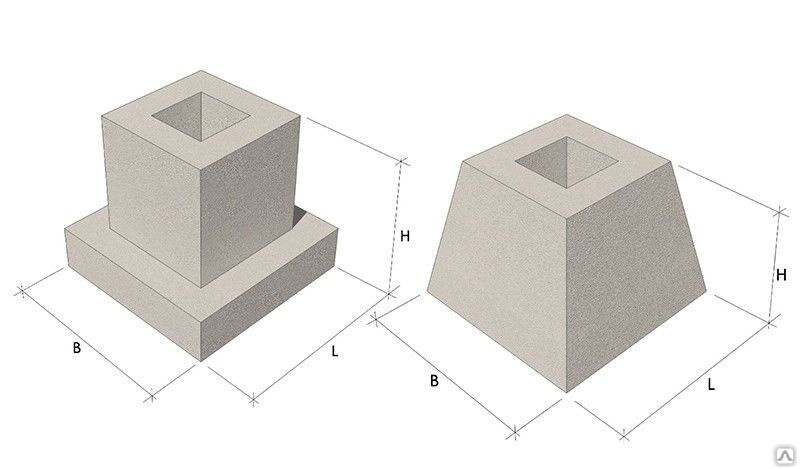

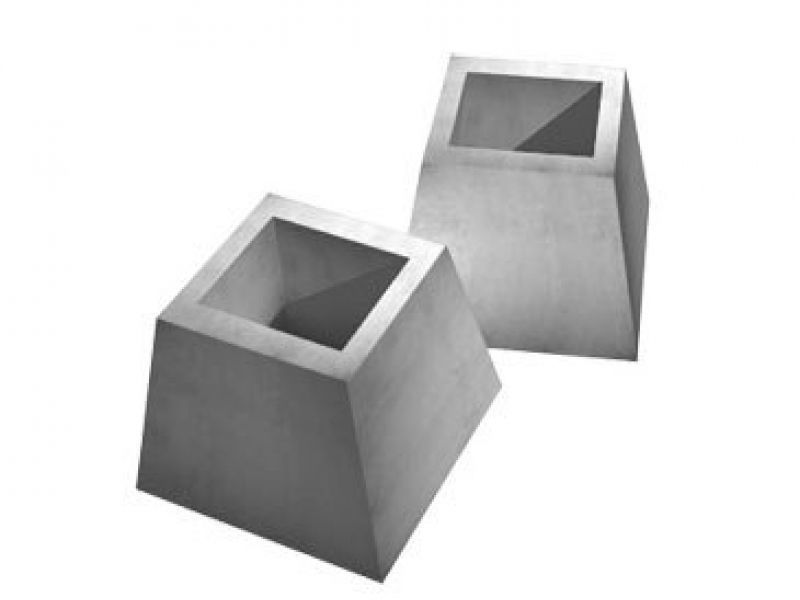

Фундамент стаканного типа – это один из видов столбчатого с тем отличием, что он не является монолитным, а производится из готовых заводских бетонных блоков. Его конструкция имеет ступенчатую или зауженную кверху форму. Часто на железобетонные плиты устанавливаются армированные блоки.

Сферы применения:

• В производственных зданиях: возведение одноэтажных колонн;
• На атомных и теплоэлектростанциях: монтаж стоек конденсационных подвальных помещений в машинных отделениях;

Фундаменты под колонны стаканного типа имеют свои достоинства:

• производство на заводах, а не изготовление на местах застройки;
• наличие всех необходимых свойств и качеств, необходимых для строительства зданий;
• более легкая установка;
• меньшее время строительства здания в целом.

Минусами можно считать обязательное использование тяжелой техники, высокая цена и невозможность изготовления отдельных элементов прямо на месте стройки.

ФЖ18-м-2 и ФЖ-1м – созданы специально для установки железобетонных колонн сборного типа. Поперечное сечение составляет 700-500 и 300-300 мм. При изготовлении используются тяжелые марки бетона прочностью В15 и морозостойкостью F50. Водонепроницаемость соответствует классу W2-W8.

Устройство требует строгого контроля соблюдения требований различных госстандартов и включает несколько основных этапов:

1. Подготовка поверхности

Поскольку подразумевает установку железобетонных балок, которые впоследствии не подлежат смещению, то поверхность тщательно разравнивают.

2. Выкапывание ям

На поверхности вырываются углубления и уплотняются гравием.

3. Трамбовка и возведение

Грунт плотно утрамбовывается и ставятся блоки.

Для качественного монтажа на протяжении всего процесса производят ручные манипуляции по подгонке ровности поверхности. Точность горизонтального и осевого положения элементов выверяется геодезическими инструментами. После установки стаканов все элементы должны защищаться от загрязнений.

Поскольку основной функцией является распределение нагрузки сооружения на всю поверхность грунта, фундамент железобетонный стаканного типа под колонны разрешается возводить только на почвах, характеризующихся высокой несущей способностью, устойчивостью и стойкостью к просадке и пучинистости. Высокое качество предотвращает появление трещин и деформацию стен, но при монтаже должны быть строго соблюдены параметры морозостойкости и прочности сжатия.

Технические требования к строительству регулируются ГОСТом 23972-80. Стандартом определены следующие нормы и правила монтажа конструкций:

1. Использование бетона не ниже М200 В2.
2. Поставка конструкций только после набора бетоном предела прочности.
3. Уровень их водопоглощения не более 5%.
4. Обязательное армирование.
5. Минимальная толщина слоя, окружающего арматуру, не менее 3 см.
6. Допустимая толщина трещин не превышает 0,1 мм.
7. Удаление монтажных петель.

Также считается браком обнажение арматуры в уже готовой конструкции.

Стоимость

Фундаментный стакан требует сложной арматуры и опалубки, однако в целом упрощает и удешевляет работы по монтажу фундамента. Для удобства и экономии существует несколько их размеров, предназначенных для различных колонн.
