Фундаментные подушки размеры: ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия (с Поправкой), ГОСТ от 23 сентября 1985 года №13580-85

ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия (с Поправкой), ГОСТ от 23 сентября 1985 года №13580-85

ГОСТ 13580-85

Группа Ж33

ОКП 58 1321

Дата введения 1987-01-01

Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155 срок введения установлен с 01.01.87

ВЗАМЕН ГОСТ 13580-80

ПЕРЕИЗДАНИЕ. Июль 1994 г.


ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2004 года

Поправка внесена изготовителем базы данных


Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.

Плиты предназначены для применения:

— в сухих и водонасыщенных грунтах;

— при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82*) до минус 40 °С включ.;
_________________
* На территории Российской Федерации документ не действует. Действует СНиП 23-01-99. — Примечание изготовителя базы данных.

— в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включ.;

— в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.

Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84*, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.
_______________
* СНиП 2.03.01-84 отменены с 01.03.2004 г. — Примечание изготовителя базы данных.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл.1.

Таблица 1

размеры по ГОСТу вариантов под фундамент, устройство основания, толщина бетонной и песчаной ФЛ

Фундамент здания является одним из главных элементов конструкции, отвечающим за общую устойчивость строения и продолжительность его срока службы. Основание любого строения испытывает серьезные весовые и вибрационные нагрузки, которые связаны с подвижностью грунтов, этажностью и особенностями эксплуатации сооружения. В целях повышения прочности и долговечности конструкции под фундамент закладывается подушка, кратно повышающая эксплуатационные характеристики объекта.

Особенности

Подушка под фундамент представляет собой искусственное основание, которое укладывается поверх песчаной отсыпки котлована и формируется из различных материалов. Фундаментная подушка выполняет ряд важных функций.

1. Выравнивание. Это предназначение является одним из основных и заключается в устранении дефектов дна котлована, возникающих после работы строительной техники. Для таких целей обычно применяется песчаная подушка. В случае укладки ленточного заливного фундамента, оборудование подушки не является обязательным условием: достаточно залить бетонный раствор, который эффективно заполнит все существующие пустоты и полости, и произведет выравнивание без использования дополнительных мер.
2. Уменьшение нагрузки на грунт. Фундаментная подушка защищает грунт от подвижек и просадки, выступая в роли компенсатора и принимая весовую нагрузку на себя. Посредством ее формирования происходит замена слабых и пучинистых грунтов на песок, в результате чего существенно увеличивается несущая способность грунта и обеспечивается прочность основания.
3. Дренажная функция. При обустройстве подушки из песка толщиной в 30 см нарушается капиллярная проницаемость грунта. Это ведет к невозможности поднятия влаги от грунта к фундаменту, а также к отводу излишней влаги от осадков на более низкий, относительно фундамента, уровень.

Технические требования

Устройство фундаментной подушки регламентировано СНиП и ГЭСН, поэтому при ее формировании важно учитывать все предъявляемые требования и нормы. Так, при строительстве железобетонной подушки, руководствуются ГОСТом 13580, принятом в далеком 1985 году, но до сих пор не утратившим своей актуальности. Документ регламентирует нормы обустройства и сортамент бетонных подушек под фундаменты промышленных и гражданских объектов, предполагающих наличие тяжелых стен.

Элементы прослойки представляют собой конструкции, в состав которых входит тяжелый бетон и стальная арматура.

Такие блоки должны строго соответствовать всем требованиям ГОСТ, и обладать высокой прочностью, устойчивостью к сейсмическим нагрузкам, экстремально низким температурам и коррозии. Бетонная подушка, используемая в ленточном фундаменте, значительно увеличивает ширину опорного основания, что, в свою очередь, приводит к уменьшению удельной нагрузки на единицу площади. Это позволяет считать фундаментную подушку основным элементом конструкции, который принимает на себя всю весовую нагрузку. Именно поэтому при строительстве фундамента важно строго соблюдать все необходимые нормы и стандарты.

Виды

Фундаментные подушки могут быть выполнены из различных материалов, выбор которых зависит от этажности, состояния грунтов, сейсмичности и назначения сооружения.

Песок

Самый недорогой строительный материал, используемый при обустройстве подушки под легкие каркасные или деревянные одноэтажные постройки. При толщине слоя в 25–30 см песок надежно защищает основание дома и выступает в роли компенсатора при усадке грунта. При устройстве подушки может быть использован как речной, так и карьерный вид песка. Основными преимуществами применения этого недорогого материала являются его доступность, простота монтажа, низкая теплопроводность, значительно снижающая теплопотери здания и высокие показатели степени уплотнения.

С помощью песчаной прослойки можно легко устранить неровности дна котлована или ландшафта.

К недостаткам песка относят невозможность его применения при строительстве многоэтажных домов и промышленных предприятий, а также нерациональность его использования на почвах с высоким залеганием подземных вод. В тех случаях, когда уровень водоносного горизонта нестабилен и испытывает сезонные колебания, перед строительством подушки следует обустроить систему дренажа.

Песчано-гравийная смесь

Этот вариант является наиболее распространенным для формирования подушек, он широко используется при строительстве частных жилых домов и дач. Формируется такая подушка на слабонесущих грунтах и нуждается в тщательной утрамбовке. Смесь должна обладать среднезернистой структурой, использование песочной пыли или мелкозернистого песка недопустимо.

Материал используется в случаях, когда нужен надежный фундамент под брусовой или бревенчатый дом, оснащенный мансардой или имеющий большую площадь.

Щебень

Довольно прочный материал, равномерно распределяющий весовую нагрузку по всей площади основания. Применяется для формирования фундаментных подушек в домах не превышающих двух этажей. Для формирования щебеночного слоя в качестве вспомогательных компонентов используются песок и гравий, доля которых должна составлять не менее 30% от общей толщины.

Бетон

Является самым дорогостоящим и надежным материалом, и используется при строительстве многоэтажных жилых домов и промышленных сооружений. Бетонная подушка выступает в роли компенсатора реакции проблемных пучинистых грунтов и принимает на себя всю тяжесть строения. Бетонная подушка представляет собой блок из железобетона, имеющий маркировку ФЛ, что означает фундамент ленточный

Плотность такого блока составляет не менее 2,5 т/м3, что является весьма высоким показателем и указывает на повышенную прочность монолитной плиты.

Гравий

Использование этого материала в качестве подушки при строительстве многоэтажных домов предполагает наличие в составе крупнофракционных элементов, размер которых варьируется от 2 до 4 см.

Каждый из материалов, используемых для создания подушки под фундамент, обладает уникальными техническими характеристиками или совмещает в себе несколько свойств, присущих его составным компонентам. Так, при формировании щебеночного слоя обязательными составляющими выступают песок и гравий, без которых функционирование подушки не будет полноценным. Поэтому при выборе нужного материала необходимо учитывать совокупность всех факторов, влияющих на прочность и долговечность фундамента.

Устройство

Монтаж некоторых видов фундаментных подушек может быть проведен самостоятельно без использования дорогостоящей техники и привлечения специалистов. Самым эффективным, но в то же время недорогим способом обустройства прослойки, является установка песчано-гравийной подушки, технология монтажа которой предусматривает несколько этапов.

Первоначально следует выкопать траншею, глубина которой будет соответствовать началу плотного слоя грунта. Затем в приготовленный ров нужно засыпать крупнозернистый речной песок. Засыпание следует производить небольшими порциями, постепенно формируя равномерные слои толщиной 15 см, и поочередно проливая их водой и утрамбовывая.

Между слоями песка укладываются слои гравия. Их толщина может варьироваться от 5 до 25 см, и зависит от типа почвы и этажности дома. Песчано-гравийную подушку рекомендуется оборудовать под всем строением: это обеспечит равномерную усадку здания и предотвратит появление трещин на стенах. Ширина подушки должна выступать за пределы фундамента на 30 см.

Важным условием обустройства такого типа прослойки является особо тщательное утрамбовывание каждого слоя. Плотность свеженасыпанного основания под фундамент должна составлять 1,6 г/см3 относительно плотности грунта.

Очень внимательно следует отнестись и к выбору песка. В его составе не должно присутствовать вкраплений глины, иначе это может привести к вспучиванию подушки при попадании влаги.

Аналогичным образом производится устройство подушки из щебня. В данном случае два нижних слоя составляют песок и гравий, на которые сверху засыпается слой щебня толщиной от 25 до 30 см. Горизонтальность уложенного слоя следует проверить при помощи строительного уровня. Размеры подушки должны превышать габариты фундамента на 50 см.

Совсем простым является обустройство песчаной подушки. Для ее монтажа сначала нужно произвести разметку и извлечь грунт до необходимой глубины. Затем на дно выкопанной траншеи нужно постелить геотекстиль, который будет служить защитой фундамента от влаги. Далее можно начинать засыпку дренажного слоя, для формирования которого подойдет крупнофракционный песок.

Толщина дренажа должна составлять не менее 25 см. Затем следует приступить к засыпке речного или карьерного песка, с тщательным трамбованием и обильным увлажнением каждого слоя.

Качество утрамбовки можно проверить следующим образом: нужно наступить на подушку обеими ногами, а затем сойти с нее и проверить наличие следов от обуви. На правильно утрамбованном песке следов не должно быть видно. В противном случае следует возобновить работы и добиться высокой плотности созданной подушки.

Расчет толщины основного слоя производится индивидуально и зависит от площади дома и материала строительства стен. В любом случае общая толщина песчаной подушки должна быть не менее 15 см. По окончании монтажных работ нужно еще раз проверить горизонтальность, после чего можно приступить к построению опалубка и заливке фундамента.

Рекомендации

Прежде чем приступить к выбору материала для создания подушки, необходимо учитывать ряд моментов.

• При строительстве ленточного фундамента толщина прослойки не должна быть меньше 25 см, а ширина должна превышать размеры ленты на 10 см с обеих сторон. Процесс утрамбовывания песчано-гравийных прослоек лучше производить при помощи виброплиты. По окончании трамбовки подушку нужно тщательно выровнять и положить на нее слой гидроизоляции.

• При строительстве монолитного фундамента обустройство подушки производится на всей площади вырытого котлована. Для этого его дно разравнивается и засыпается щебнем или гравием. Толщина слоя должна составлять 15 см. Сверху щебня насыпается 10 см песка, после чего весь пирог тщательно утрамбовывается виброплитой. Далее прослойка гидроизолируется и начинается монтаж фундамента.

• Для столбчатых и свайных фундаментов рекомендуется обустраивать песчано-гравийную подушку толщиной не менее 30 см. Ее ширина должна быть больше размера столба на 20 см. Сверху подушка обязательно покрывается полиэтиленом или рубероидом, что предотвратит напитывание ею влаги из заливаемого бетонного раствора.

• Для двух- и трехэтажных частных домов иногда используют самодельную подушку из бетона. Для этого на дно котлована засыпают гравий слоем в 10 см и хорошо утрамбовывают. Затем производится монтаж опалубки, высотой 30 см. Для усиления конструкции можно провести армирование из бута или арматурных прутов. Далее следует приготовить бетонный раствор и залить его в приготовленную опалубку. После того как бетон полностью застынет, рекомендуется произвести гидроизоляцию подушки.

Фундаментные подушки являются эффективным решением проблемы слабых грунтов при строительстве зданий и сооружений. Они помогают сформировать надежный фундамент, укрепить основание и значительно продлить срок эксплуатации строения.

Более подробно о том, как сделать фундаментную подушку своими руками, расскажет следующее видео.

Фундаментные подушки размеры и госты ☛ Советы Строителей На DomoStr0y.ru

Содержание

Строительство домов состоит из множества процессов. Но именно от качества сооружения фундамента будут зависеть эксплуатационные характеристики строения и его долговечность. Важным моментом, который практически во всех ситуациях выполняется перед созданием основания, является настил подстилочного слоя. Что такое фундаментные подушки, зачем они нужны и какие бывают их виды, рассмотрим дальше.

Определение и задачи фундаментных подушек

Подушка для фундамента – своеобразная прокладка между ним и поверхностью грунта. Она состоит из песка или щебня, который был предварительно засыпан в траншею и уплотнен.

Вид стройматериала, используемого для создания подстилочного слоя, определяется исходя из особенностей почвы на конкретной местности и веса будущего строения. Песок и щебень должен соответствовать рекомендациям ГОСТ.

Такая прокладка выполняет следующие функции:

• С помощью средне- и крупнодисперсного материала выравнивается поверхность основания под фундамент – это необходимо для максимально равномерного распределения нагрузки от веса конструкции на земляное покрытие.
• Песчаные или гравийные частицы заменяют грунт, с которым фундаменту не рекомендуется контактировать.
• Часто используют слой песка для защиты железобетонных конструкций от губительного влияния избыточной влажности почвы.

Получатся, что наличие песчано-гравийной подушки просто необходимо для сооружения долговечных и устойчивых строений.

Виды подушек под фундамент

Бетонная подушка под ленточный фундамент с готовым армированием

Создают опору под основание из следующих материалов:

• Песок,
• Щебень,
• Бетон.

Песчаная

Песчаная подушка ленточного основания

Ее используют при необходимости вложиться в минимальный бюджет. Также этот стройматериал доступен практически в любом регионе и обладает отличными показателями для подобного использования.

Сфера использования:

• Местности с глубоким уровнем залегания грунтовых вод. В противном случае существует необходимость выполнять обустройство дренажной системы – это защитит песчаный слой от размывания, а бетон от постепенного разрушения.
• Строительство домов или других сооружений, выполненных из материалов с небольшим фактическим весом. Песчаная структура плохо противостоит высоким нагрузкам, поэтому всегда стоит учитывать эффективность использования в конкретном случае.
• Песчаная подушка оптимальна для одноэтажных конструкций.

Для сооружения подушки нужно использовать исключительно песок с крупными частицами. Мелкодисперсный для таких целей использовать категорически запрещено.

Схема размещения песчаной подушки в фундаменте

Проводя ее монтаж, а вернее засыпку материала, нужно проследить за ровностью его поверхности и качеством утрамбовки. Слой должен находиться в пределах 20-40 см.

Щебеночная

Подушка под фундамент из щебня

Может использоваться подушка под ленточный фундамент из щебня, а также для других видов основания при необходимости обустроить поверхность, которая обладает возможностью противостоять высоким нагрузкам.

В зависимости от условий использования может применяться щебень разных фракций и из различных каменных пород.

Самой прочной подушкой является слой среднефракционного гранита.

Бетонная подготовка с помощью такого материала выполняется следующим образом:

• Для начала поверхность грунта выравнивают с помощью песка. Достаточно засыпать и утрамбовать слой в пределах 11-15 см – он используется исключительно для повышения плотности прилегания следующего слоя к поверхности грунта. Отлично, если для трамбовки используется специализированное оборудование. Как уже говорилось ранее, стоит использовать исключительно крупный песок.
• После того как проведено уплотнение первого слоя и его поверхность максимально ровная, выполняется засыпка щебня оптимальной для конкретных условий фракции. Ширина слоя в большинстве случаев составляет 20 см.
• Щебень также уплотняется с помощью специального оборудования.

Так выглядит схема создания песчано-гравийной подушки

Для создания оптимальной подушки рассчитывают размеры фундамента и создают его подстилку на 30 см больше полученного значения – только в таком случае можно добиться устойчивости конструкции под воздействием веса сооружения.

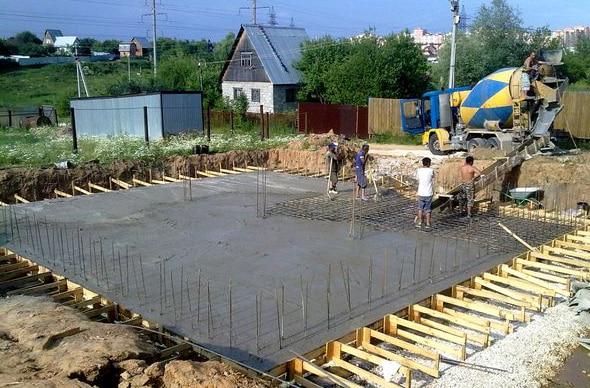

Бетонная

Бетонная подготовка

Вариант по праву считается самым надежным и применяется в случаях необходимости получить основание с максимальной возможностью выдерживать несущую нагрузку. Недостатком подготовки с использованием бетона можно назвать ее стоимость – это обусловлено потребностью в покупке дополнительного количества цемента определенной марки.

Монтаж выполняется по такому алгоритму:

• Для начала в уже подготовленный котлован засыпается небольшой слой (около 10 см) щебня. Он выполняет задачу черновой подстилки. Особое внимание стоит уделить его утрамбовке – она должна быть выполнена на высочайшем уровне. Естественно, что этого нельзя добиться без специальных утрамбовывающих агрегатов.
• Проводится монтаж опалубки из досок на уровне, который равен нижней отметке будущего основания – это позволяет выполнять бетонную подготовку с точностью до пол сантиметра. Учитывая массу бетона, стоит позаботиться об укреплении конструкции из досок – надежная фиксация позволит предотвратить деформации и неравномерное распространение раствора.
• В зависимости от конкретных условий строительства проводится армирование прутками нужного сечения. Как правило, они увязываются в виде сетки с шагом в 1.5-2 см.
• Готовая к заливке траншея заполняется цементным раствором. Для его уплотнения применяют специальные устройства вибрирующего типа (называется булавой) – под его воздействием воздушные пузырьки выходят наружу.
• Выполняется выравнивание поверхности бетонной подготовки.

Бетонная подушка под блоки

Хоть и такая подушка требует максимального количества материальных затрат, но в некоторых ситуациях без ее наличия обойтись невозможно.

Железобетонная подушка под ленточный фундамент создается с учетом особых требований, которые стоит рассмотреть отдельным пунктом.

ГОСТ на железобетонные (ФЛ) плиты

Фундаментные плиты

Требования ГОСТ регламентируют создание железобетонных плит, на которые будут устанавливаться фундаментные блоки – такой способ сооружения особенно актуален при многоэтажном строительстве.

Для самостоятельного ознакомления стоит изучить ГОСТ 13580-85 – в нем содержится вся необходимая информация об ФЛ.

Группы ФЛ по ГОСТ

Наличие ФЛ является необходимым при:

• Создании конструкции с подвальным помещением,
• Высокой плотности несущих стен (актуально, когда используются тяжелые блоки для строительства),
• Наличие в строении железобетонных перегородок, у которых большие размеры и масса,
• Проведении строительного процесса в местностях с неустойчивыми грунтами, характеризующимися сдвигами или осадкой.

Монтаж ФЛ по ГОСТ

Установка сборной фундаментной ленты

Монтаж железобетонной подушки (ФЛ) проводится в случаях сооружения ленточного фундамента из специальных строительных элементов – ФБ (фундаментные блоки). При этом в ГОСТ рекомендуется сооружать ФЛ из тех же материалов, что и строительные блоки.

Стоит отметить, что монтаж проводится по такой последовательности:

• Подготовка будущего участка к строительству и выполнение рытья траншеи.
• Все поверхности траншеи выравниваются, а нижняя плоскость утрамбовывается с помощью специального оборудования.
• Засыпается слой песка и щебня. Они также уплотняются.
• Исходя из расчетов ФЛ и того, какие будут ее размеры, на строительный объект доставляют плиты и блоки.
• С помощью строительного крана проводят монтаж плит.
• Когда ФЛ собрана, проводится ее армирование.
• Проводится монтаж ФБС. Блоки устанавливаются с перевязкой.
• Выполняется устилка гидроизолирующих материалов и обратная засыпка.

Обратите внимание. Для строительства сборного фундамента нужно использовать блочные элементы, размеры и прочностные характеристики которых соответствуют ГОСТ. В противном случае монтаж будет выполнен в несоответствии с требованиями, и ФЛ не будет обладать необходимой несущей способностью.

Основные моменты при сооружении фундаментной подушки

Сборный ленточный фундамент

• Поверхность бетонной подготовки стоит проверять с помощью строительного уровня – это будет гарантом ровности поверхности будущего основания,
• Для выкладывания опор под стены сооружения предпочтительно использовать железобетонные элементы одной марки,
• Нужно выполнять качественную перевязку.

Чем больше размеры и характеристики блоков по ГОСТ, тем выше их цена.

Теперь вы знаете из каких материалов, и по какому принципу выполняется подушка под фундаментную плиту и ленту. При использовании бетона и строительных материалов обязательно проверяйте их соответствие ГОСТ. Монтаж также должен выполняться с учетом всех моментов, которые были приведены в этой статье – от качества подушки будет зависеть устойчивость и надежность будущего дома.

устройство, размеры, как сделать правильно

Подушка под фундамент – это специальный слой между основанием и поверхностью грунта, который может быть выполнен из песка, щебня, сборного или монолитного бетона. Сыпучие материалы кладутся слоем в вырытую предварительно траншею и тщательно утрамбовываются, бетон – заливается в соответствии со всеми правилами, блоки – аккуратно укладываются и скрепляются.

Именно от правильности выполнения конструкции основания во многом зависят надежность, прочность, долговечность здания. Подушка для фундамента – один из самых важных элементов, благодаря которому удается создать ровную и стабильную площадку с целью уменьшения осадки сооружения, компенсации особенностей грунта.

• Поверхность, на котором планируется возводить основание и все сооружение, выравнивается, благодаря чему нагрузка от строения равномерно распределяется на грунт.
• Удается устранить возможность контакта фундамента с почвой, прокладывая между ним и землей слой песка, гравия или бетона.
• Песчаные фундаментные подушки защищают железобетонные основания от воздействия влажной почвы.

Зачем нужна подложка под основу

Устройство подушки под фундамент является одним из обязательных этапов возведения дома, согласно установленным правилам и нормам. Если все сделано правильно, конструкция прослужит немало лет.

В противном случае (при отказе от подушки вообще или неверной реализации задачи) в скором времени здание может начать приходить в негодность: появляются перекосы в оконных/дверных проемах, стены покрываются трещинами, внутри гуляют сквозняки.

Правильно спроектированная и выполненная фундаментная подушка, размеры которой тщательно просчитаны и соответствуют будущему зданию, исключит проседание грунта, уменьшит нагрузку на почву от стен дома, поднимет нижнюю часть конструкции выше уровня грунтовых вод. Основание таким образом оказывается защищенным от воздействия почвенных вод, не размывается, давление на фундамент получается равномерным.

Задумываясь о том, для чего нужна подушка под фундамент, стоит брать во внимание и случаи, когда на участке находится слой/участок грунта, непригодного для строительства. Тогда почву удаляют, а в траншею засыпают песок, гравий, заливают или укладывают железобетон.

Устройство подушки своими руками

До того, как сделать подушку для фундамента, необходимо тщательно продумать все этапы работ, определиться с материалом. Подушка может быть выполнена из песка, гравия, смеси этих двух материалов, а также монолитного/сборного бетона.

Для выравнивания дна котлована/траншеи засыпают песок или гравий слоем в 10 сантиметров. Бетонирование актуально там, где есть необходимость расширения основы либо армирования пояса под укладку ФСБ блоков. Самостоятельно выполнить все работы несложно, нужно лишь помнить о некоторых нюансах.

Как делать подушку под фундамент:

• Насыпь песчаной подложки должна быть ниже фундамента, ширина – превосходить в 2 раза аналогичный параметр основания. Для выравнивания подсыпка щебеночная выполняется слоем 30 сантиметров таким образом: треть песка и 2/3 гравия.
• После выравнивания дна ямы делают подушку – сначала укладывают слой песка, проливают водой, тщательно и долго трамбуют. Так же кладут гравий.
• Если выполняется бетонная подушка под фундамент, работы проводятся так: на ровную площадку засыпают щебень слоем до 10 сантиметров, трамбуют. Потом сооружают опалубку по нужным параметрам конструкции, усиляют армированием (горизонтальным и вертикальным, которое связывает фундамент со стенами), заливают бетонный раствор.
• Для щебневой подушки дно котлована или траншеи засыпают таким образом, чтобы готовое основание доходило до уровня в проекте.

Самым прочным, надежным и долговечным вариантом считается монолитная бетонная подушка под ленточный фундамент. Несмотря на некоторые сложности и длительность процесса, залить все самостоятельно вполне реально.

Толщина подушки в таком случае должна быть больше на 30 сантиметров, чем основание, и шире тоже на 30 сантиметров (с обеих сторон по 15 сантиметров).

Толщина промежуточного слоя

Толщина подушки из сыпучих материалов должна составлять минимум 30 сантиметров: обычно 10 сантиметров занимает песок и остальной объем выполняют из щебня. Бетонная подушка также заливается толщиной минимум 30 сантиметров, чтобы была шире самого фундамента.

С учетом того, что ширина бетонного основания должна быть такой же или больше толщины стены (чего недостаточно для восприятия нагрузок), часто для экономии делают трапециевидную конструкцию.

Чтобы избежать необходимости заливки широкой подушки и такого же фундамента (что повлечет немалые затраты), обустраивают расширение в заглубленной части.

Как правило, углы наклона боковых стен равны 30-45 градусам, в зависимости от типа самого фундамента (бетонный или кирпичный). Трапециевидная форма конструкции дает возможность исключить опасные скалывающие или растягивающие напряжения на боковых гранях. Нижняя расширенная часть не позволяет фундаменту выдвигаться из почвы, нейтрализует воздействие касательных сил пучения при морозах.

Трапециевидное основание существенно уменьшает расходы за счет сокращения объемов арматуры и бетонной смеси. А фундамент получается надежным, прочным, с прекрасными несущими способностями.

Виды подушек

В зависимости от того, выполняется ли подушка под плитный фундамент (ФБС), под бетон, выбирают оптимальный материал для слоя и его основные характеристики (толщина, высота, упрочнение и т.д.). До того, как обустраивать подушку, необходимо тщательно изучить грунт на объекте, выполнить все расчеты. Традиционно под фундамент подушка выполняется из песка, щебня, сборного/монолитного бетона.

Песчаная

Задумываясь о том, как сделать подушку под бетонную плиту или ленточный фундамент, чаще всего выбирают песок как наиболее простой в работе и доступный материал. Когда актуальна песчаная подушка:

• Здание предполагается строить одноэтажным, из-за чего возможность уменьшить растраты становится вполне оправданной.
• Дом строят из облегченного материала.
• Уровень пролегания грунтовых вод находится глубоко (при условии, что почвенные воды залегают близко, обязателен дренаж).

Выполняя расчет подушки фундамента, нужно учитывать, что для данного типа работ годится исключительно песок крупной фракции. Мелкий песок использовать нельзя.

О чем нужно помнить, засыпая подушку:

• Поверхность подушки нужно делать максимально ровной, проверяя соответствующими инструментами.
• Слой песка в обязательном порядке тщательно и долго трамбуется.
• Оптимальная толщина подушки из песка – 20-40 сантиметров.

Из щебня

Щебень используется обычно там, где предполагаются немалые нагрузки на фундамент. Щебень выбирают разных фракций, каменные породы тоже могут быть какими угодно. Но наиболее прочной опорой будет щебень из гранита средней фракции.

Как сделать подушку для фундамента из щебня:

• Сначала поверхность траншеи, рва просыпают небольшим слоем (5-10 сантиметров) песка, чтобы обеспечит более плотное прилегание к грунту щебня.
• Песок тщательно выравнивается, хорошо трамбуется.
• Засыпается щебень нужной фракции слоем, толщина которого составляет до 20 сантиметров.
• Засыпка щебнем тщательно трамбуется при помощи соответствующего инструмента.

Щебеночная подушка должна быть шире основания на 30 сантиметров минимум, что обеспечит устойчивость и способность выдерживать немалую массу здания.

Бетонная

Бетонная подушка под дом может быть сборной или монолитной. Сборную делают из специальных трапециевидных блоков, произведенных в заводских условиях. Это максимально надежная опора для каменных домов большой массы. Правда, стоимость такого варианта достаточно большая.

Как укладывают подушки бетонные сборные:

• Сначала тщательно выравнивают почву.
• Засыпают песок слоем до 50 сантиметров (точная цифра зависит от особенностей строительного участка и почвы).
• Устанавливаются фундаментные блоки подушки.

Выполненная таким образом железобетонная подушка получается очень прочной, долговечной, способной выдерживать серьезные нагрузки. В Москве приобрести блоки не составит труда, как и в регионах. Производители предлагают изделия разной стоимости, параметров, с доставкой на объект или без.

Как заливают монолитные бетонные подушки под фундамент:

• Подготовка поверхности почвы – выравнивание, удаление всего, что мешает.
• Засыпка щебня слоем высотой максимум 10 сантиметров.
• Трамбовка щебня при помощи виброплиты.
• Установка деревянной опалубки по всему периметру фундамента. Высота конструкции равна толщине слоя бетона, верхний уровень совпадает с нулевой отметкой основания.
• Прокладка горизонтального и вертикального каркаса армирования для упрочнения конструкции.
• Заливка бетоном, трамбовка слоя, выжидание времени высыхания и полного набора прочности.

Бетонные подушки под фундамент делают из бетона С12-С15. Заливать можно не только в опалубку, но и непосредственно в грунт. Высота армированного слоя составляет минимум 40 сантиметров, чтобы выдерживать нагрузки на сжатие и не деформироваться.

Армируют обычно с использованием стальных прутьев, которые соединяют вязальной проволокой и располагают горизонтально, вертикально. Связывая прутья, удается добиться их неподвижности внутри опалубки до и монолитной конструкции после заливки.

Как правильно обустроить подушку из песка и щебня

Песок, щебень на данный момент считаются более доступным и дешевым вариантом в сравнении со сборным/монолитным бетоном. При условии не слишком больших нагрузок песок и щебень вполне способны обеспечить прекрасные характеристики стойкости к различным нагрузкам, воспринимая их и распределяя на грунт. Такой выбор станет идеальным для ленточного фундамента:

Основные преимущества подушки из песка и щебня:

• Простое и быстрое выполнение всех мероприятий, возможность реализовать все этапы своими руками.
• Пониженная теплопроводность материалов, что позволяет сохранять тепло внутри строения.
• Надежность и плотность основания, что положительно сказывается на всем здании.
• Максимально равномерное распределение воспринимаемых нагрузок всех типов.
• Препятствование подъему влаги из грунту на капиллярном уровне, защита от воды всей конструкции.

Как правильно сделать подушку из песка и щебня:

• Подготовка траншеи или рва по предварительно сделанной разметке на объекте.
• Выравнивание дна траншеи, уплотнение.
• Прокладка слоя геологического текстиля с запасом по краям (потом подушка накроется этими частями сверху).
• Засыпка слоя речного песка крупной фракции, тщательное разравнивание, увлажнение, трамбовка специальным инструментом.
• Засыпка щебня средней фракции слоем до 20 сантиметров, равномерное распределение слоя, трамбовка виброплитой.
• Прокладка слоя песка высотой 20 сантиметров, проливка его водой. Так удается добиться проникновения частиц песка в пустоты между щебнем, что обеспечит большую плотность.
• Накрытие подушки свободными краями геотекстиля. Чтобы не повредить материал при выполнении дальнейших работ, можно насыпать сверху еще немного песка.

Бетонная подушка для плитного фундамента

Монолитная бетонная подушка для фундаментных блоков – наиболее прочное и надежное основание из всех доступных. Предполагает достаточно высокую стоимость, требует немало времени и сил, но оно того стоит, особенно когда идет речь о строительстве больших тяжелых домов.

Как залить подушку под фундамент:

• Рытье котлована по разметке в соответствии с выполненными ранее расчетами.
• Засыпка котлована щебнем слоем минимум 10 сантиметров, качественная трамбовка виброплитой.
• Возведение опалубки высотой до 30 сантиметров по всему периметру основания.
• Выполнение арматурного каркаса из стальных стержней, что обеспечит более длительный срок эксплуатации и повысит прочность. Арматуру вяжут сеткой, ячейки которой составляют 15 либо 20 сантиметров (квадрат). Сварку применять не стоит, так как конструкция получится менее прочной из-за швов. Арматурный каркас предполагает наличие продольных прутьев, расположенных вертикально и выходящих за пределы основания, чтобы их потом можно было связать с другими элементами здания.
• Заливка бетонным раствором, уплотнение вибратором (как минимум использование метода штыкования), что позволит убрать пустоты в монолите.
• Выведение уровня поверхности, аккуратное разравнивание.
• Выжидание времени, необходимого на полный набор прочности бетоном – около 28 суток. За бетоном нужно обязательно правильно ухаживать, что зависит от погодных условий.

Красивое, долговечное и надежное здание требует правильного фундамента, который не будет прочным без обустроенной подушки. При условии правильного выбора материалов и соблюдения технологии все работы удается выполнить быстро, аккуратно и своими руками, сэкономив на оплате труда работников и привлечении спецтехники.

Фундаментные подушки – первая конструкция нулевого цикла здания

Элементом, передающим нагрузки от стен из кирпича или строительных блоков непосредственно на естественное основание, являются железобетонные фундаментные подушки заводского изготовления, которые являются опорной частью ленточного фундамента здания или сооружения.

Из чего состоит ленточный фундамент

В состав традиционной конструкции ленточного фундамента промышленного или гражданского здания со стенами из кирпича или строительных блоков входят:

• фундаментные блоки шириной от 30 до 60 см, уложенные на цементно-песчаном растворе, а при необходимости устройства стен подвала с перевязкой между рядами;
• фундаментные подушки ФЛ, уложенные на песчаную подготовку или уплотненный естественный грунт в один ряд, вплотную друг к другу. На верхнюю плоскость подушек монтируются фундаментные блоки.

Такая конструкция ленточного фундамента применима при возведении зданий и сооружений на непросадочных грунтах, обладающих достаточно высокой несущей способностью.

Фундаментные подушки от завода ЖБИ-4: для всех грунтов и любых зданий

Московский завод ЖБИ-4 выпускает широкую номенклатуру фундаментных подушек, которая дает возможность использовать ленточные фундаменты в различных грунтовых условиях, встречающихся в Москве и Московской области. В прайс-лист завода входят сборные железобетонные изделия с трапециевидным сечением:

• высотой 0,3 м;
• шириной от 0,6 до 3,2 м;
• длиной от 0,8 до 2,4 м;
• весом от 0,42 до 3,23 тн.

Ширина верхнего основания подушек, на которое устанавливаются фундаментные блоки, изменяется от 0,42 до 0,8 м. Подушки изготавливаются из тяжелого бетона плотностью 2500 кг/м³ с классом прочности от В10 до В25. Класс прочности бетона зависит от максимально допускаемого давления от подушки на грунт, величина которого может варьироваться от 0,15 до 0,60 МПа.

Армирование изделия производится двумя плоскими сетками из ненапрягаемой арматуры. В зависимости от размеров подушки могут иметь 2 или 4 строповочных петли.

Как подбирают размеры фундаментных подушек

Выбор марки фундаментной подушки ФЛ производится посредством сравнения несущей способности грунта, определенной по результатам инженерно-геологических изысканий и нагрузки на грунт от фундамента, в которую включены:

• вес самого фундамента,
• вес вышележащих конструкций,
• вес мебели, оборудования, а также снега.

Удельная нагрузка на грунт, определенная делением общей нагрузки на площадь подошвы фундамента (опорных подушек), не должна превышать несущую способность грунта. В этом случае можно быть уверенным, что грунт выдержит конкретное здание.

Расчетной величиной здесь оказывается площадь подошвы фундамента: длина ее определяется планом здания и изменению не подлежит, а ширина подошвы принимается такой, чтобы общая площадь позволила получить необходимый результат, а кроме этого равной ширине готовой фундаментной подушки заводского изготовления.

Как уложить фундаментную подушку

Устройство нижнего ряда ленточного фундамента зданий и сооружений производится в следующей последовательности:

• производится уплотнение естественного песчаного грунта под подошвой фундамента, а на основании из скальных или обломочных грунтов выполняется песчаная постель толщиной около 100 мм. При этом ширина подготовки должна быть на 200 – 300 мм больше ширины железобетонной подушки;
• на углах здания и в местах пересечения продольных и поперечных стен по разбивочным осям выставляются маячные подушки;
• остальные подушки выставляются вплотную к маячным;
• места стыка продольных и поперечных рядов подушек заполняются бетоном на мелком заполнителе.

Далее на верхнюю плоскость железобетонных подушек выносятся оси здания, и выполняется гидроизоляция слоем цементного раствора, на которую укладывается нижний ряд фундаментных блоков.

Для многих строительных предприятий характеристикой, определяющей выбор поставщика ЖБИ является цена железобетонных конструкций, однако в Москве и Московской области немало строительных компаний выбирают продукцию завода ЖБИ-4, обладающую среднерыночной ценой и отличным качеством изделий, позволяющим снизить затраты труда и материалов, необходимых для финишной отделки той или иной продукции.

фондовых иллюстраций Cushion Foundation — 202 Cushion Foundation стоковых иллюстраций, векторных изображений и клипарт

Значки плоской линии ухода за красотой макияжа. Косметические иллюстрации помады, туши, пудры, тени для век. Макияж красоты уход плоская линия иконки

Значки плоской линии ухода за красотой макияжа. Косметические иллюстрации: помада, тушь, пудра, тени для век, тональный крем.Лак для ногтей, шампунь для щеток для волос. Тонкий

Значки плоской линии ухода за красотой макияжа. Косметические иллюстрации: помада, тушь, пудра, тени для век, тональный крем. Лак для ногтей, шампунь для щеток для волос. Тонкий

Значки плоской линии ухода за красотой макияжа. Косметические иллюстрации: помада, тушь, пудра, тени для век, тональный крем. Лак для ногтей, шампунь для щеток для волос. Тонкий

.

Как правильно наносить тональную основу-кушон

связанные

Если вы еще не переоборудовались на подушки, сейчас самое время. Вот как правильно нанести тональный крем в формате GIF!

Помимо выравнивания цвета лица, основы-кушоны часто обеспечивают дополнительную защиту от солнца и полезные свойства ухода за кожей, например, борются с прыщами или предотвращают появление морщин. Независимо от того, хотите ли вы выглядеть влажным корейским бортпроводником или поправить цвет, подушки-основы — это супер удобный способ нанести тональный крем и подкрасить на ходу.Если вы уже пробовали использовать кушон, то знаете, что это самый простой для растушевки тип тонального крема. Но если вы не используете подушечку-подушку правильно, ваша кожа может выглядеть липкой или не прикрыть себя. Мы попросили визажиста Кэти Джейн Хьюз, любительницу корейской красоты, показать нам, как правильно наносить кушон.

Осторожно вдавите слойку в подушку.

У вас может возникнуть соблазн надавить пальцами полностью вниз, пока вы не коснетесь дна подушки.Приятно сильно надавить и увидеть, как тональный крем сочится из подушки. Но если вам нужно легкое или сильное покрытие, лучше каждый раз подбирать нужное количество продукта и работать слоями.

Слегка надавите один или два раза на подушку и посмотрите, сколько продукта набрала слойка. Затем покрутите слой подушки на ее поверхности, чтобы равномерно распределить продукт на подушке.

Чтобы усилить покрытие и при этом получить естественный вид, попробуйте подушку BB, такую ​​как Laneige BB Cushion Pore Blur, которую Хьюз использовал на моей коже.(Нам также очень нравится подушка-эссенция Missha Signature Essence Cushion.) «Мне нравится работать с чистым, но все же строящимся продуктом, а не с чем-то непрозрачным, с которым приходится бороться», — говорит Хьюз.

Все дело в том, как вы касаетесь кожи.

Следующим шагом будет нанесение продукта на кожу. Но насколько сильно нужно нажимать? «Я нажимаю только до тех пор, пока не увижу его сдачу», — говорит Хьюз. Легкое постукивание дает вам контроль и обеспечивает наиболее естественный вид.

В зависимости от личных предпочтений вы также можете использовать раскатывающее движение, как показано ниже:

Единственное правило — никогда не свайпать. Возможно, вы привыкли использовать широкие движения обычной губкой для макияжа или пальцами при нанесении тонального крема. Но, как и в случае с любым продуктом с SPF, который содержится в большинстве корейских подушек, вы никогда не захотите использовать движение.

«Если вы хотите попасть в области, где есть провалы [например, по бокам носа], — говорит Хьюз, — выдвиньте палец вперед и создайте затяжку другой формы.Затем осторожно постучите.

Не бойтесь пользоваться пальцами.

Пуховик — гениальное изобретение, но ваши руки по-прежнему остаются лучшим инструментом для смешивания. «Тепло вашего пальца также снимет то, что ваша кожа не хочет принимать», — говорит Хьюз. Так что не стесняйтесь использовать пальцы, если слой подушки слишком велик для областей, которые вы хотите растушевать, например, для внешних краев лба.

Необязательно применять везде.

Нанести основу-кушон — это такой ветерок, что у вас может возникнуть соблазн взволнованно нанести слой-кушон по всему лицу. Это определенно выровняет тон вашей кожи, но вы также получите одномерное лицо. Наносите только на те участки, которые вам нужны. Начните с центра лица и постепенно растушуйте, смешивая края.

Еще один совет — используйте цвет на оттенок глубже вашего тона кожи и нанесите его там, где вы хотите очертить контур, например, на внешние края лица и по бокам носа.

«Я никогда не использую только один оттенок для всех», — говорит Хьюз. Теперь вы можете подумать, кто на самом деле покупает два разных оттенка одного и того же тонального крема? Я тоже так думала, пока не увидела, что смесь Хьюза песка, моего настоящего цвета, и корицы, цвета на один оттенок глубже, дала мне самый тонкий, естественный контур, которого я никогда не мог добиться с помощью бронзаторов, кремов для контуров , и палки.

Если вы обнаружите, что типичный бронзер никогда не смотрится вам прямо, потому что он либо слишком пепельный, либо резкий, попробуйте вместо этого использовать тональную подушку более глубокого цвета.Он будет легче смешиваться и выглядеть более естественно.

Для дополнительного увлажнения перед использованием распылите слойку для подушки.

Вы знаете это охлаждающее ощущение от влажного бьютиблендера, подпрыгивающего по вашей коже? Точно так же вы можете увлажнить кожу, слегка распылив спрей для лица на слой подушки, прежде чем прикоснуться к подушке и нанести ее на лицо. Достаточно пары брызг. Tonymoly Pocket Bunny Mist идеально подходит для этого — плюс он придаст приятный цитрусовый аромат. Если у вас сухая кожа или вы хотите выглядеть влажно по-корейски, этот трюк поможет сохранить кожу менее сухой и предотвратить прилипание тонального крема к сухим участкам.

Держите подушку свежей.

+ Ваши лучшие советы по нанесению тонального крема? Сообщите нам об этом ниже!

.
