Фундаментные подушки — размеры по ГОСТ, подсыпка, песок и бетон

Для того чтобы здание не пришло в негодность и в нем стало невозможно жить, во время его строительства необходимо соблюдать все необходимые правила. Это касается не только основной части конструкции, но и фундамента, который является основой для любого сооружения.

Чтобы правильно залить фундамент, который убережет ваш дом от разрушения и нежелательных трещин в будущем, необходимо сделать специальную подсыпку под фундамент конструкции.

Какую роль она играет? Прежде всего, фундаментная подушка создает нормальную нагрузку на основу дома по всему периметру и защитит строение от подземных вод и деформации, причиной которой становится соприкосновение фундамента со строительными материалами и другими объектами.

Если вы установите эту конструкцию, то переживать за сохранность дома вам больше не понадобится.

Правильная подушка, какой она должна быть?

Прежде чем, мы начнем говорить, что такое правильная подсыпка под фундамент, необходимо знать, что она делается исключительно под фундамент ленточного типа. А для такой основы необходимо вырыть соответствующую траншею. Фундаментные подушки, размеры которых бывают разными, требуют точных расчетов.

Фундаментная подушка, размеры, ГОСТ регламентирует некоторые особенности ее устройства, они зависят не только от конструкции, но и от грунта, на котором планируется возведение сооружения.

Толщина подушки приблизительно составляет от тридцати до шестидесяти сантиметров. Бывает так, что фундаментные подушки, размеры увеличивают в целях подстраховки. Это так называемая подошва для основания дома.

Прежде, чем начать ее устройство, необходимо подготовить траншею. Как известно, ее глубина напрямую зависит от вида грунтов, на которых будет размещен дом.

Виды фундаментных подушек

Различают следующие типы подсыпок: песчаная подушка под фундамент, подсыпка из щебня и бетонная подушка под фундамент.

Наиболее популярная в строительстве песчаная подушка под фундамент. Она простая и относительно дешевая. Подойдет для тех, кто хочет сэкономить свои средства. Подушка из песка отлично справится со своими функциями и задачами. Она защищает фундамент от разрушения, что происходит в результате воздействия подземных вод. Песчаная подушка делает умеренную нагрузку на землю. Отсыпка под фундамент идеально подойдет для того, чтобы выровнять основу для дома.

Логичным будет вопрос, какой песок лучше использовать для такой работы? Специалисты советуют использовать песок более крупной фракции, несмотря на то, что много источников говорят о том, что для подушки из песка подойдет мелкозернистый вид песка. Мелкий песок утрачивает свои свойства и конструкция проседает.

Можно использовать обычный речной песок. Если используется сухой песок, то его обязательно необходимо увлажнить. В случае использования мокрого песка, утрамбовка не требуется. Чтобы правильно рассчитать толщину (фундаментная подушка размеры), ГОСТа будет недостаточно.

Важным критерием является и уровень залегания подземных вод. Если он превышает допустимую норму, то необходимо увеличить толщину подушки. Перед тем, как засыпать вырытую траншею, необходимо положить на дно рубероид.

Фундаментная подушка из щебня отличается своей прочностью от песчаной подушки. Перед засыпкой щебня, необходимо сделать нижний слой из песка, который тщательно утрамбовывается и выравнивается. Затем засыпается щебень, который также нужно утрамбовать с помощью специального приспособления.

Следите за тем, чтобы между отдельными камешками было как можно меньше свободного пространства. Такая подсыпка подходит как для частного дома, так и любого многоэтажного строения.

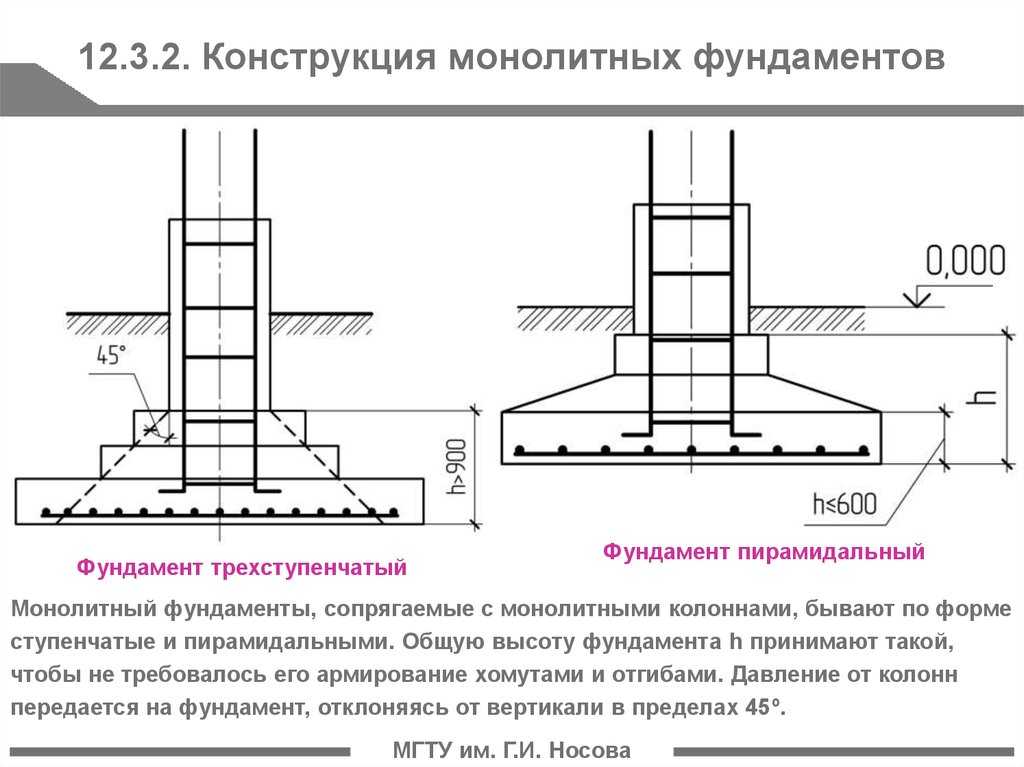

Бетонная подушка под фундамент славится самыми высокими показателями прочности. Единственный ее недостаток – это высокая стоимость. Для устройства такой подушки на дно траншеи засыпают небольшой слой, который выполнен из щебня, он тщательно утрамбовывается и выравнивается. После этого устанавливается опалубка, в которую заливается приготовленный раствор.

Для более качественного результата специалисты рекомендуют произвести армирование с помощью специальных прутьев из стали. Марка бетона выбирается в зависимости от того, какой вес будет иметь будущая постройка. Подсыпка для фундамента – это важный этап, от которого зависит состояние вашего дома в будущем.

Левицкая Марина из Пензы.

ГОСТ 13580-85. Фундаментные подушки: размеры, маркировка, справочная масса

Дата: 28 октября 2018

Просмотров: 5574

Содержание

• Актуальность стандарта
• Структура документа
• Условия использования изделий
• Номенклатурный ряд
• Особенности маркировки
• Усиление арматурой
• Как осуществляется приемка и проверяется качество?
• Особенности хранения и транспортировки
• Особые требования

Незаменимый элемент при возведении промышленных объектов, жилых домов и помещений с тяжёлыми капитальными стенами, мощными железобетонными перекрытиями – бетонные фундаментные подушки. Если на объекте строительства в соответствии с проектом планируется цокольное помещение или подвальный этаж, то прочное основание необходимо. Сооружение оснований ленточного типа осуществляется с использованием фундаментных подушек ФЛ или, как их еще называют, ленточных фундаментов.

Являясь несущим элементом конструкции объекта, воспринимающим на себя основной вес постройки, подушки, армированные стальной сеткой, должны изготавливаться в строгом соответствии с требованиями, регламентированными ГОСТ. Полное название стандарта под номером 13580 – «Плиты железобетонные ленточных фундаментов».

Почему необходимо строго ориентироваться на этот документ, что он собой представляет? Рассмотрим более детально в этой статье.

Информация будет полезна для тех, кто занимается строительством либо проектированием оснований и заинтересован, чтобы фундамент ленточный соответствовал всем характеристикам, предусмотренным нормативным документом.

Железобетонные фундаментные подушки применяются при строительстве промышленных, жилых и общественных многоэтажных зданий с тяжёлыми стенами

Актуальность стандарта

Несмотря на то, что ГОСТ разработан в 1985 году, он не утратил своей актуальности в настоящее время. Фундаментные блоки выполняют серьезную задачу, связанную с обеспечением прочности здания, являются особо ответственным элементом постройки. Изделия представляют собой высокотехнологичную конструкцию из армированного стальной арматурой тяжелого бетона. Их ответственная роль при строительстве требует неукоснительного соблюдения всех нюансов процесса изготовления. Ведь блоки должны обладать:

• высокими прочностными характеристиками;
• устойчивостью к сейсмическим нагрузкам;
• морозоустойчивостью;
• коррозионной стойкостью.

Обеспечить весь комплекс необходимых эксплуатационных характеристик и несущих свойств можно, неукоснительно соблюдая положения нормативного документа, предусматривающего все обязательные требования, предъявляемые к продукции.

Структура документа

Стандарт регламентирует комплекс требований для оснований ленточного типа и фундаментов. Главным элементом этой конструкции является усиленная стальной арматурой бетонная подушка, позволяющая увеличить ширину основания опоры, уменьшая, тем самым удельную нагрузку на единицу площади. Обязательные требования к этому ответственному элементу предусмотрены стандартом, которым регламентированы следующие основные моменты:

• Область и условия применения.
• Конструктивные особенности, технические характеристики.

Фундаментные подушки ФЛ изготавливаются в соответствии с ГОСТ 13580 и представляют собой высокотехнологичные железобетонные конструкции из тяжелого бетона

• Специфика армирования.
• Технология контроля качества.
• Методы транспортировки и хранения.

Условия использования изделий

В соответствии со стандартом, фундаментная основа может использоваться в различных почвах, как сухих, так и имеющих повышенную концентрацию влаги. Особенности конструкции, предусматривающие наличие стальной арматуры, ограничивают область применения блоков в агрессивных средах, способных вызвать коррозию каркаса.

Стандарт разрешает использовать фундаментные подушки при минимально возможной температуре окружающей среды – минус 40 градусов Цельсия, а расчетная сейсмичность не должна превышать 9 баллов.

Номенклатурный ряд

Подобрать необходимые для строительства виды блоков можно, воспользовавшись таблицей стандарта. Номенклатура продукции обширна. Для каждого из видов указана маркировка, геометрические размеры, потребность в арматуре, бетоне.

Плиты марки ФЛ для сборного ленточного фундамента

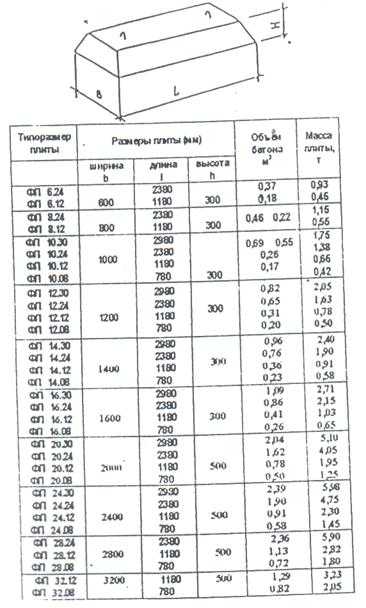

Форма, размеры и справочная масса приведены в таблице 1:

Таблица 1. Форма, размеры и справочная масса плит

В соответствии с требованиями проекта возводимого здания, при высоте блока 30 или 50 см можно выбрать изделия любых необходимых габаритов:

• длиной – от 0,78 до 3 метров;
• шириной от 0,6 до 3,2 метра.

Плиты отличаются формой боковой поверхности, которая при ширине 0,6 метров – плоская, а для изделий, имеющих размеры от 0,8 до 3,2 м – ступенчатая. Для транспортировки и монтажа необходимо специальное грузоподъемное оборудование, так как масса самых легких блоков составляет порядка 400 килограмм, а тяжёлых – около 6 тонн.

Отклонения размеров продукции строгого регламентированы ГОСТ и, в зависимости от вида изделия, составляют не более 15 миллиметров по габаритам и 10 миллиметров по высоте. На поверхности не допускаются отклонения от плоскостности более 4 миллиметров.

Особенности маркировки

Изготовители железобетонной продукции, согласно стандарту, должны наносить специальную маркировку, в которой зашифрованы габаритные размеры, воспринимаемое давление, восприимчивость к проникновению влаги.

Чаще всего на практике применяются фундаментные блоки типов ФБС и ФЛ

На примере плиты ФЛ10.24–3–Н разберемся с кодировкой. Какую информацию обозначают индексы:

• Буквы ФЛ – обозначение типа армированной бетонной конструкции (фундамент ленточный).
• Группа цифр 10.24 – характеризуют габариты плиты, округленные в дециметрах (соответственно, ширина – 1000 мм, длина – 2380 мм).
• Цифра 3 – информирует о несущей способности, соответствующий среднему давлению 0,35 Мпа (3,5 кг/см²) для капитальной стены толщиной 16 см. Стандарт делит продукцию на 4 группы, которые дифференцируются по различному усилию, воспринимаемому основанием плиты при определенных значениях толщин стен.
• Индекс Н – обозначает степень проникновения влаги в бетонные изделия (в данном случае – нормальная). Существует также пониженная и отличающиеся в меньшую сторону от пониженной проницаемости, которые обозначаются, соответственно, буквами П и О.

На боковых поверхностях железобетонной продукции в соответствии с требованиями ГОСТ производитель обязан наносить маркировку.

Усиление арматурой

Обеспечение необходимой прочности достигается путем армирования, произведенного по одному из приведенных конструктивных решений:

• однослойной сеткой, плетеной конструкции;
• сварным двухслойным сетчатым каркасом.

Фундаментные блоки в основном передают нагрузку на устойчивые слои почвы или на подготовленную подушку

Первый вариант применяется для узких плит шириной до 1,6 метра, а второй – для увеличенных до 3,2 метра типоразмеров изделий.

Стандарт обязывает при установке плоской сетки или объемного арматурного каркаса соблюдать расстояние от арматуры до внешней поверхности не менее 30 миллиметров. Слой бетона указанной толщины надежно предохранит стальную арматуру от проникновения влаги, разрушающего воздействия коррозии.

Для обеспечения неподвижности арматурного усиления должны применяться неметаллические прокладки. Размеры проволоки отличаются в зависимости от конструкции такелажных приспособлений, количество точек крепления. Ее диаметр составляет от 4 мм (для сортамента Вр–I) до 14 мм, соответствующих проволоке А–III.

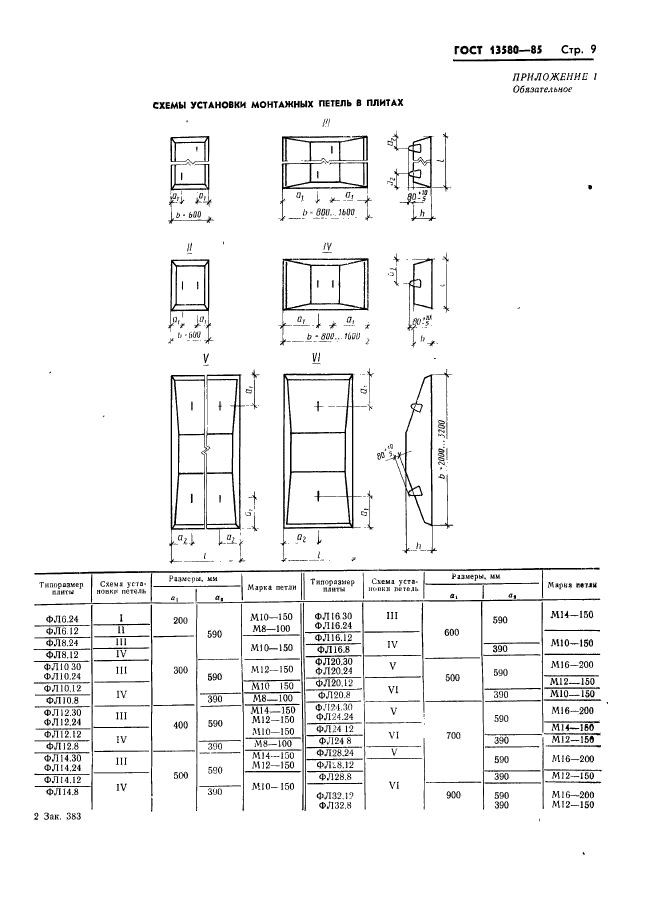

Стальная арматура, надежно забетонированная в подушке, выходит наружу и образует монтажную петлю. Этот элемент необходим для перемещения при монтаже. Схема установки такелажных скоб приведена в приложении к настоящему стандарту. Документ регламентирует шесть вариантов крепежных элементов в зависимости от массы плиты.

Как осуществляется приемка и проверяется качество?

После изготовления фундаментные блоки принимаются сотрудниками службы технического контроля партиями объемом до 200 штук. При приемо-сдаточных испытаниях контролируются габариты, прочностные характеристики, сварные соединения.

Все блоки данного класса изготовлены из тяжелых марок бетона, они должны отвечать требованиям ГОСТ на основания и фундаменты

Используются как лабораторные методы контроля, так и визуальные. Выборочно проверяется категория поверхности, ширина раскрытия трещин и точность. Визуально контролируют правильность нанесения обозначения, наличие закладных элементов, страховочных проушин.

Контроль такелажной оснастки осуществляется путем нагружения массой изделия строповочных скоб на протяжении пяти циклов подъема–опускания. Не допускается нарушение целостности, разрывы, трещины. Трехкратный запас прочности для строповочных проушин обязателен.

Для контроля продукции используется лабораторное оборудование, ультразвуковой контроль и другие методы, с помощью которых проверяют:

• Коэффициент поглощения влаги.
• Устойчивость к отрицательной температуре.
• Прочностные характеристики.
• Допуски габаритов.
• Прочность сварных стыков.
• Водонепроницаемость.
• Товарный вид.
• Наличие защитного слоя.
• Состояние арматурного каркаса и закладных деталей.

Особенности хранения и транспортировки

Требования ГОСТ обязывают хранить продукцию в горизонтальном положении, не штабелировать высотой более 2 метров. При доставке между подушками устанавливаются поперечные прокладки на расстоянии от 20 до 75 см от края изделия.

Особые требования

В соответствии с рекомендациями стандарта, изготовление плит на предприятии-изготовителе должно осуществляться по утверждённой технологии. Положения документа регламентируют серьезные требования к конструкции блоков по ряду характеристик:

• прочности на сжатие и растяжение;
• качеству компонентов, применяемых при производстве;
• устойчивости к перепадам температуры;
• степени поглощения и проницаемости влагой;
• качеству сварных соединений;
• устойчивости к коррозии;
• опалубке, применяемой при изготовлении;
• марке арматуры, используемой для изготовления страховочных скоб, закладных деталей.

Фундаментные подушки должны производиться из бетона особой прочности, плотностью до 2,5 тонн на метр кубический.

Таковы основные положения, которые регламентирует ГОСТ. Соблюдение требований нормативного документа гарантирует качество изготавливаемых блоков ФЛ, являющихся основным нагруженным элементом фундаментов современных знаний.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
