Фундаментная плита под гараж толщина: заливка монолитного фундамента своими руками, подготовка материалов, определение толщины

Фундаментная плита под кирпичный дом или гараж

Для строительства кирпичных домов используются различные виды фундамента, выбор которых зависит от проекта дома, типа грунтов и климатических условий. Одним из наиболее часто использующихся типов является плита, или монолитный фундамент.

Фундаментная плита под кирпичный дом: строение, особенности, использование

Фундаментная плита под кирпичный дом представляет собой площадку, сплошь залитую бетоном с применением арматуры. Данное строение решает сразу несколько проблем.

Низкая продольная прочность кирпичных стен. Стены домов из таких материалов, как брус или бревно обладают высокой продольной прочностью, что позволяет использовать ленточный или столбчатый фундамент без опасений, что стена потеряет свою целостность в условиях нестабильных грунтов. В аналогичных условиях кирпичная стена даст трещину, что ухудшит состояние здания, вплоть до создания аварийной ситуации.

Сложности при изготовлении. Фундаментную плиту легко сооружать, выполнять термическую и гидроизоляцию, при её изготовлении допускается меньше ошибок и просчетов.

Изготовление бетонного пола. Конструкция выступает в роли пола первого этажа, так как представляет собой готовую бетонную стяжку.

Сокращение объема земельных работ. Для сооружения монолитного основания не требуется копать глубокий котлован, достаточно рассчитать его таким образом, чтобы учесть толщину плиты и гравийной подушки.

Имеет этот тип основания и свои недостатки, главным из которых является высокая стоимость, так как расход бетона при строительстве достаточно высок.

Для изготовления прочной фундаментной плиты применяется двойное армирование: один слой арматурной сетки укладывают в нижнюю часть фундамента, второй в верхнюю. Такой подход гарантирует прочность плиты и её монолитность даже при деформациях грунта. Толщина такого сооружения не должна быть меньше 20-30 см.

Плиты под фундаментные блоки

В случае если по каким-то причинам возведение монолитной плиты невозможно, а необходимость дать прочную опору стенам есть, используют фундаментные блоки или плиты. Их применяют на неустойчивых или пучинистых грунтах, в условиях близкого залегания грунтовых вод, а также в случае высокой нагрузки на здание или его высокой массы, чему как раз и соответствует кирпичный дом. Также их используют в строительстве здания без высокого цоколя, в случае, когда цокольным перекрытием выступает верхняя часть основания.

Изготавливают плиты под фундаментные блоки из прочных марок армированного бетона, чтобы прочность полученных изделий была достаточно высокой.

Фундаментная плита под гараж

Удачным решение будет и использование фундаментной плиты под гараж. Такая конструкция имеет много преимуществ, и даже тот единственный недостаток в виде использования большого количества бетона также превращается в достоинство. Подавляющее большинство гаражных помещений имеет бетонный пол, и в данном случае монолитная фундаментная плита и пол такого типа объединяются в одном сооружении. Не рекомендуется устройство такого основания в гаражах, где предусмотрено строительство смотровой ямы, так как армирование конструкции в таких условиях не будет сплошным, а значит, монолитность не будет достигнута.

Если на участке близко расположены грунтовые воды, требуется выполнить мероприятия по их отводу, чтобы обеспечить максимальную устойчивость фундаменту. С этой целью под подушку укладывают дренирующий слой гравия.

Для сооружения фундаментной плиты под гараж, сначала производят подготовку площадки. Для этого снимают верхний слой грунта и выбирают котлован, размеры которого определяются с учетом того, что помимо слоя бетона там должна быть уложена песчано-гравийная подушка. Её перед заливкой бетона требуется сильно уплотнить. После этого устанавливают опалубку, укладывают арматурную сетку и заливают бетонный раствор.

Строительная компания «Проект» занимается строительными и ремонтными работами на территории всего Подмосковья и Москвы, в перечень её услуг входит и возведение фундаментной плиты под дом либо гараж, а также другие помещения. Мы рассчитаем необходимые размеры сооружения и возведем его в соответствии со всеми строительными нормами и требованиями. Высокое качество, учет всех факторов, точные расчеты, соответствие запросам клиента – все это характеристики работы нашей компании.

Фундамент для гаража под ключ.

Под гараж обычно делают плитный монолитный фундамент. Связано это с тем, что поверхность плиты уже является основанием под стоянку автомобиля, хранения техники и инвентаря, нужного в хозяйстве. Такой тип фундамента уже не требует дополнительных вложений в устройство пола. Наша компания имеет большой опыт строительства фундаментов под гаражи по всей Ленинградской области. Мы возводим плитные, ленточные, свайно-ростверковые, комбинированные фундаменты. Контроль качества работ на каждом этапе позволяет гарантировать качество и точные сроки строительства. Для расчета стоимости фундамента Вы можете позвонить нам и получить консультацию инженера по всем интересующим вопросам, либо воспользоваться нашим калькулятором. Цены обновляются с изменением стоимости строительных материалов на рынке, поэтому смета полученная при расчете является актуальной и соответствует действительности.

Цена на фундамент под гараж, руб

Размер гаража, м*м	плита (толщина 200мм)	плита (толщина 250мм)	плита (толщина 300мм)
6х6	152 000 р.	164 000 р.	182 000 р.
6х8	183 000 р.	208 000 р.	226 000 р.
8х8	229 000 р.	268 000 р.	295 000 р.
8х10	278 000 р.	318 000 р.	353 000 р.
10х10	337 000 р.	375 000 р.	426 000 р.
10х12	389 000 р.	446 000 р.	501 000 р.
12х12	456 000 р.	528 000 р.	587 000 р.
*Цена зависит от проекта вашего дома, типов грунтов, условий производства работ   В стоимость входит: Планировка территории, разметка Земляные работы Устройство подушки под фундамент Монтаж опалубки Устройство арматурного каркаса Заливка бетона В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД)   Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции.   **Более точную стоимость фундамента под гараж вы можете узнать позвонив нам.

Заказать выезд специалиста

Завершенные работы по данному типу фундамента

Фундамент под гараж может быть, в принципе, любым – столбчатым, плитным, ленточным или свайным. Выбор зависит от характеристик почвы, особенностей проекта и размеров гаража. Если Вы хотите доверить работу специалистам, то обратитесь в нашу компанию. Мы работаем в Санкт-Петербурге и Ленинградской области уже более 5 лет. Сделаем фундамент для гаража точно в срок – с гарантией качества и оформлением официального договора.

Если Вы решили построить кирпичный или бетонный гараж, то ленточный фундамент – оптимальное решение. Прослужит до 100 лет. Монтируется в теплое время года. Требует минимального времени на монтаж. Конструкция выдерживает даже тяжелые постройки из кирпича, гаражи на 2 машины. Отлично подходит для зданий с подвалом или с ямой. Такой каркас может быть мелкозаглубленный или заглубленный. Рекомендации даст наш специалист после анализа проекта и участка. Монолитная плита используется в цельной конструкции, а ФБС блоки – в сборной. Зачастую основа усиливается железной арматурой. Под деревянный гараж мы строим также ленточный фундамент. Необходимо залить небольшое количество бетона. Устройство фундаментов начинается с определения их размеров, с разметки и земляных работ. После необходимо подготовить траншею, установить опалубку и приступить к заливке (при необходимости установить арматурную сетку). Чтобы рассчитать стоимость фундамента под гараж такого типа – свяжитесь с нашей компанией прямо сейчас.

• Первую консультацию предоставим бесплатно.
• Знаем, какой должен быть фундамент под гараж.
• Отвечаем за качество своей работы.

Фундамент гаража на винтовых сваях.

Винтовой фундамент – это правильное соотношение цены и качества. Вы можете заказать его, если хотите построить легкий гараж, каркасный дом, а также здания из газобетона или из пеноблоков. Фундамент для железного гаража размером 4 на 6 также может опираться на винтовые сваи.

Такой фундамент для постройки гаража может ремонтироваться. Не требует исследований местности. Может выполняться в короткие сроки в любое время года. Достаточно дешевый гаражный каркас отличается долговечностью и надежностью. Оставьте заявку на бесплатный расчет стоимости, прежде чем оформить договор на строительство фундамента под каркасный, кирпичный, деревянный или гараж из блоков.
Мы можем купить все расходные материалы по цене от производителя, чтобы уменьшить итоговую стоимость фундамента. В работе будут использованы только материалы высочайшего качества, рассчитанные на долгие годы службы. Высокая прочность и доступная стоимость порадуют каждого клиента нашей компании.

размеры, минимальная толщина под гараж и дом

Универсальный фундамент – монолитная плита

Любой непрофессионал, решивший построить своими руками гараж столкнулся со сложностью выбора фундамента. Практически каждый задавался вопросом: «неужели нет универсального фундамента?». На самом деле в данной ситуации довольно сложно говорить об универсальности. Но меньше всего проблем, при наличии негативных факторов, доставит фундаментная плита, иначе говоря плавающий фундамент.

Плавающий фундамент – это монолитная железобетонная плита, которая кладется под здание. Такая конструкция хорошо распределяет нагрузки и оптимально подходит для одноэтажного гаража без дополнительных углублений (смотровой ямы, погреба). Плитный фундамент может эксплуатироваться даже в качестве пола, но лучше произвести утепление и сделать дополнительное покрытие.

Монолитная плита не просто так носит название «плавающий фундамент». Оно напрямую связанно с ее свойствами: при осадке или растрескивании грунта от сильных морозов, не происходит деформация фундамента и здания. Конструкция, вместе с плитой плавно усаживается, что обеспечивает долговечность и практичность строению.

Плюсы и минусы плавающего фундамента

Монолитная плита под гараж имеет множество положительных моментов, благодаря которым ее использование так широко распространено.

• Монолитной плите не страшны геологические проблемы. Такой фундамент не боится усадки, вспучивания и подмывания.
• Высокие грунтовые воды не помеха для гаража, выстроенного на монолитной плите. При условии правильной гидроизоляции и соблюдении технических норм, в гараже всегда будет сухо.
• Плитный фундамент может выступать в качестве пола, что позволит упростить работу и немного сэкономить. Как правило, сверху на плавающем фундаменте делается утепление и кладется основное покрытие.
• Конструкция железобетонной плиты позволяет сделать в гараже теплый пол. Это отличная альтернатива неравномерному и неэкономному отоплению.
• Монолитность конструкции обеспечивает 100% защиту от грызунов и насекомых, которые могут проникать через землю и пол.

Ну и главным достоинством конечно же является простота самой конструкции. Даже если вы никогда не делали ничего подобного, тщательно изучив вопрос, можно своими руками сделать надежный плавающий фундамент под гараж, который без нареканий прослужит вам много лет.

Хоть недостатков у такой конструкции мало, но все-таки они есть. Во-первых, такой фундамент исключает обустройство смотровой ямы или погреба. Но они и нужны не каждому. Во-вторых, установка монолитной плиты подразумевает под собой большой расход арматуры и бетона, что довольно затратно. Опять же, надежность и долговечность стоит этих расходов.

Подытоживая обзор основных качеств и свойств плавающего фундамента, можно сказать, что это самое практичное и простое решение для проблемных участков.

Варианты конструкции

Монолитная плита под гараж универсальна тем, что есть несколько вариантов конструкций. Вы можете использовать ту, которая наиболее соответствует вашим требованиям и финансовым возможностям.

1 Обычная

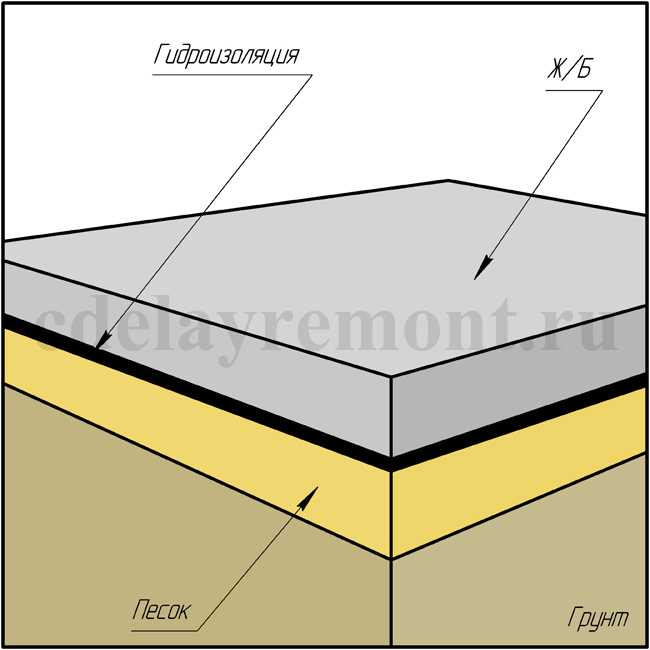

Обычная плита представляет собой сплошное основание, толщиной от 10 до 60 см, расположенное в углублении или на поверхности.

2. Армированная по краям

Такая конструкция может располагаться на любой удобной глубине (1,5-2,5 м). Армированная по краям монолитная плита представляет собой ровное основание с ребрами жесткости, размещенными по периметру. При помощи опалубки ребра также заливаются бетоном, образуя стены. Сверху формируется еще одна железобетонная плита на арматуре. В итоге мы получаем прочный фундамент с цокольным помещением, которое можно использовать как подвал или погреб. Из-за сложности и дороговизны в частных гаражах такая конструкция применяется не очень часто, но практически все многоэтажки строят именно по этому принципу.

3. Облегченная (решетка)

Такая конструкция позволяет немного сэкономить на материалах, правда и подходит только для гаражей из легких материалов (дерева, пеноблоков). Облегченный фундамент представляет собой не сплошную плиту, а решетку с ячейками (от 1 до 1,5 м). Монолитным такой фундамент можно назвать с натяжкой, он скорее похож на ленточный. Но тем не менее, с таким фундаментом нагрузка распределяется гораздо равномернее, а сама конструкция здания более устойчива.

Монолитная плита – отличный фундамент под гараж

Плитный фундамент подходит для зданий малой этажности, к которым можно отнести гаражи. Монолитная плита возводится на насыпной подушке из щебня или песка, прочность конструкции основания придает, проложенный в теле фундамента, арматурный каркас. Монолитное основание может служить полом гаража, только в этом случае требуется провести дополнительное утепление и предусмотреть надёжную гидроизоляцию.

Плитное основание называют «плавающим» — при выпучивании или осадке грунта, здание плавно движется вместе с плитой, что исключает возникновение деформирующих моментов и неравномерной усадки.

К минусам плитного фундамента можно причислить невозможность устройства подвала, что необходимо при строительстве гаража.

На болотистых и обводненных грунтах лучше всего возводить гараж на сваях.

Монтаж плиты под гараж

Нет ничего сложного в том, чтобы выполнить работы по устройству монолитной плиты под гаражный бокс самостоятельно, нужно только обладать минимальными строительными навыками и денежными средствами в достаточном количестве (плита из монолитного бетона – довольно затратный вид фундамента).

Подготовительные работы, планировка участка

Перед началом бетонных работ по заливке плитного основания под фундамент, важно с особой тщательностью провести подготовительные планировочные работы. Участок стоит очистить от мусора и крупных камней, выкорчевать пни от деревьев, убрать поросль деревьев и кустарников, провести планировку территории

Разметку будущего фундамента проводят прямо на строительном участке после планировочных работ. Углы постройки отмечают колышками, между которыми натягиваются бечевки. Длину и ширину плиты вымеряют с особой тщательностью – любое несоответствие размеров может вызвать перекос конструкции фундамента и возведенного на плите здания гаража.

Для того, чтобы проверить соответствие размеров, стоит натянуть бечевку по диагонали участка – результаты промеров должны быть абсолютно одинаковыми.

Земляные работы по устройству монолитной плиты

Для устройства подушки из бетона необходимо вырыть котлован, который обычно имеет глубину от 30 до 50 см. В некоторых случаях толщину плиты приходится делать больше, но при этом следует помнить, что стоимость такого фундамента резко возрастает.

Дно вырытого котлована заполняется щебнем, который ровным слоем выкладывают на грунт и тщательно утрамбовывают. Высота щебеночного основания может составлять от 10 см.

Подготовительный слой из щебня засыпается крупным кварцевым песком, который разравнивается по площади котлована и в высоту должен соответствовать толщине щебеночной подготовки. Песчаный слой необходимо утрамбовать, если трамбование вызывает затруднение – полить водой, а затем повторить операцию.

Опалубочные работы и изготовление арматурного каркаса

По периметру котлована возводится деревянная опалубка, высота которой должна быть несколько выше толщины опорной монолитной плиты. Устройство опалубки начинают с одного угла, в который вбивается первый опорный колышек

Колышки выставляются по всему периметру через равные расстояния, при этом очень важно следить за соблюдением вертикального положения. Доски опалубки крепятся саморезами, при их монтаже важно проводить закрепление досок с наименьшим зазором между ними

После установки опалубки следует приступать к устройству каркаса из арматуры. Допускается применять для армирования монолитного плитного фундамента арматуру диаметром не менее 12 мм. Вязку каркаса выполняют с помощью вязальной проволоки или сварки. Размер ячейки не должен превышать 20 см.

Выбирая между сварным способом изготовления арматурного каркаса и способом с применением вязальной проволоки, стоит отметить, что оба способа имеют свои достоинства и преимущества, но второй – надёжнее.

Заливка бетонной смеси

Качество фундамента во многом зависит от соблюдения технологического процесса заливки бетона. Допускается применять бетон не ниже М-250, идеальный вариант – М-350. Лучше всего, если процесс заполнения подготовленной опалубки бетоном будет непрерывным – таким образом, удается избежать неравномерного схватывания бетонной смеси и образования мостиков холода.

Лучше всего заказать бетонную смесь, которую поставляют в специальных миксерах. Заполнение опалубки начинается из одного угла, бетонная смесь распределяется по конструкции, с постоянным уплотнением вибраторами

Очень важно избежать пустот при заливке плитного основания, их наличие значительно ослабит несущую способность фундаментной подушки

При изготовлении бетонной смеси вручную, бетономешалки важно поставить с разных сторон фундамента, заполняя опалубку с противоположных углов, при этом очень важно выполнять тщательное уплотнение бетонной смеси вибраторами. Посмотрите видео, как правильно монтировать плиту под гараж:

Посмотрите видео, как правильно монтировать плиту под гараж:

Устройство подушки фундамента

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под , песка, гравия или бетона.

Подушка под ленточный фундамент из песка

Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
2. Геотекстиль или рубероид – послужит барьером от подземных вод.
3. Уровень, колышки и веревка.
4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя , обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под актуальна:

1. Если требуется выравнивание дна траншеи или котлована.
2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Устройство бутобетонного фундамента.

1. Песок речной с крупным зерном.
2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

1. Бетон.
2. Щебень или гравий.
3. Доски.
4. Виброплита или самодельная трамбовка.
5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Для ленточного фундамента подушка из бетона станет прочной основой с достаточно длительным сроком использования. При правильной ее организации она выдержит значительный вес сооружения и послужит прекрасной основой.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Глубина заложения

не так сильно влияет

Тем не менее определение глубины заложения плитных фундаментов мелкого и глубокого заложения может варьироваться в зависимости от нескольких факторов:

• от глубины промерзания грунта;
• от типа грунта;
• от общей нагрузки на грунт;
• от уровня грунтовых вод.

Высота котлована и толщина монолитной плиты фундамента для различных типов почв указана в соответствующих нормативных документах, например, СНиП 2.02.01-83 и СНиП IIБ.1-62.

Ниже приведены примерные рекомендации при монтаже:

1. Высота песчаной-щебневой подушки. Толщина может колебаться от 15 до 60 см и зависит от глубины промерзания почвы в данной местности и типа почвы. Если глубина промерзания почвы более одного метра, рекомендуется насыпать 40–45 см песка и 15–20 см щебня. Общая толщина составит 60 см. Если же глубина промерзания от 50 до 100 см, достаточно подушки общей толщиной 30–40 см.
2. Толщина слоя теплоизоляции должна быть не менее 10 см в теплых регионах и 15 см в северных. Здесь необходимо учитывать, что чем выше влажность почвы, тем толще должен быть теплоизоляционный слой.
3. Высота железобетонного основания не должна быть меньше 15 см. Такой слой используется при строительстве одноэтажных каркасных домов или хозяйственных построек. При возведении кирпичного или монолитно-бетонного строения толщину слоя рекомендуется делать 25–30 см.

Таким образом, расчет глубины залегания и толщины производится индивидуально на конкретно выбранном участке. Для северных районов с нестабильными грунтами необходим котлован глубиной 80–100 см при общей толщине основания в 100–120 см, для строительства на стабильных грунтах в теплых или умеренных климатических условиях достаточно глубины 30–40 см при толщине «пирога» в 50–60 см.

Важно! На скальных стабильных грунтах глубина залегания минимальна и может составлять 20 см

Устройство обычного мелко заглубленного фундамента для гаража

Если планируется своими руками оборудовать в гараже небольшую смотровую яму, то заглубление ленты фундамента должно быть не менее одного метра. Это обеспечит высокую несущую способность основания и предотвратит деформацию основания при земляных работах.

Остановимся на важных моментах строительных работ, которые предотвратят отрицательное действие пучинистого грунта и влаги на ленту фундамента и стены постройки:

• надо обязательно утеплить снаружи фундамент по опалубке листами экструдированного пеноплекса или пенополистирола по всей высоте ленты, включая цоколь. Толщину пеноплекса выбираем, ориентируясь на климат региона;
• устройство отмостки (50 см ширина), с утеплением пеноплексом предотвратит промерзание грунта и деформацию кирпичных и бетонных стен гаража;
• ливневая канализация обеспечит отвод воды от фундамента;
• дополнительный дренаж на уровне подошвы необходим при высоком залегании грунтовой воды на площадке;
• обязательно устройство качественной гидроизоляции бетонной ленты при помощи пеноплекса или обычных листов рубероида. Можно использовать и битумную гидроизоляцию.

Если не экономить на гидроизоляции и дренажных работах, то устойчивость, прочность и долговечность фундамента гарантирована.

Разновидности конструкций

Чтобы понять, какую основу делать для сооружения гаража, придется ознакомиться с их основными разновидностями.

Неуглубленный

Строители советуют делать незаглубленные конструкции жителям южных регионов, где нет сильных заморозков. Высота такого фундамента достигает 20-25 сантиметров, а ширина — 12-15 сантиметров. К достоинствам таких оснований относят то, что они практически не деформируются под воздействием влаги. Однако они плохо справляются с серьезными нагрузками, и поэтому такой фундамент подойдет для небольшого гаража.

Заглубленный

Делать основания такого типа сложнее, так как при их создании приходится вырывать глубокий котлован. Заглубленные конструкции создают при сооружении гаражных помещений, под которыми располагается подвал. Фундаменты такого типа устойчивы к морозам и повышенной влажности. Также они отличаются высокой плотностью и поэтому их делают при постройке больших гаражей.

Плавающий

Плавающая конструкция редко применяется в строительстве, так как она требует серьезных финансовых затрат. Специалисты советуют делать такие основания только в тех случаях, когда нет других альтернатив.

Монолитный

Монолитные конструкции наиболее распространенные, так как именно их делают при сооружении помещений для хранения авто. При создании фундаментов монолитного типа придется вырыть глубокий котлован, утрамбовать его, залить раствором и сделать каркас из арматуры

Также можно воспользоваться уже готовыми железобетонными изделиями, которые придется осторожно поместить в вырытый котлован

Это интересно: Какой фундамент лучше свайный или ленточный

Типы фундаментов для гаража

Гараж – конструкция легкая, поэтому самый распространенный вариант основания – ленточный фундамент. В зависимости от конструкции гаража и типа почвы лента фундамента может быть выполнена из следующих материалов:

• бетонная смесь с армированием – самое простое и доступное решение;
• шлакоблоки – надежное и прочное основание, быстрый и простой монтаж. Минусы – большой вес блоков и плохая теплоизоляция, необходимо утепление, а это лишние затраты;
• блоки ФБС – можно устанавливать на любом типе грунта. Такая лента будет отличаться прочностью и устойчивостью. Единственный минус – для укладки блоков понадобиться применение специальной техники.

Важно. Время устройства фундамента из ФБС минимально, что значительно сокращает сроки строительства

Это оправдывает затраты на аренду спецтехники. Ведь фундамент из бетона должен застывать минимум 21 день.

• газосиликатные блоки – привлекают низкой ценой и простотой укладки, материал морозоустойчив. Но у газосиликатных материалов много минусов, основные – малая прочность и высокий процент паропроницаемости;
• пеноблоки – недорогой материал, который можно использовать для легких сборных металлических конструкций. Нужно учитывать, что пеноблок дает большую усадку и часто не выдерживает высоких нагрузок. Не самый лучший вариант для фундамента.

Опалубка для ленточного фундамента

Ленточный фундамент может быть мелко заглубленным и заглубленным. Это зависит от типа грунтов на площадке, глубины промерзания почвы и от материала стен постройки.

На сложных проблемных влажных грунтах с высокой пучинистостью лучше выбирать более дорогой, но надежный тип фундамента:

• свайное основание – это стойки из винтовых или буронабивных металлических свай перевязанные арматурным каркасом и закрепленные при помощи металлического ростверка. Время монтажа минимально, высокая несущая способность и относительно небольшая стоимость;
• плитный плавающий фундамент – дорогая, но быстро устанавливаемая конструкция. Рекомендуется для участков, где высокое залегание грунтовых вод и влажные, слабые глинистые почвы.

Есть ошибочное мнение, что проще сделать под гараж недорогой столбчатый фундамент из кирпича. Но у такого основания очень низкая несущая способность. Заглубление столбов необходимо делать не менее метра или более, в зависимости от точки промерзания почвы.

Если грунт глинистый, то понадобиться дополнительное утепление. В итоге призрачная экономия затрат и работ обойдется большим вложением труда и денег.

Если решено выполнять строительство фундамента своими руками, то самый простой вариант – ленточный фундамент. Далее будем рассматривать особенности устройства этого типа основания под гараж.

Монолитная плита отличный фундамент под гараж

И с этим сложно не согласиться. Монолитная бетонная плита обладает высокими эксплуатационными и техническими характеристиками.

Она обладает рядом существенных преимуществ:

1. Невысокая стоимость в сравнении с другими способами строительства фундамента.
2. Большая площадь соприкосновения фундамента с грунтом создает отличную несущую способность.
3. Равномерное распределение нагрузки позволяет строиться на проблемном грунте.
4. Монолитный железобетон – отличный выбор с целью постройки цокольного этажа.

Но у такой конструкции есть и недостаток. При строительстве гаража на таком фундаменте невозможно обустроить подвал. Серьезный это недостаток или нет, решать вам.

Столбчатый фундамент под гараж

Главное положительное качество столбчатого фундамента — возможность установки на глубину до 3,5 м и более. Это делает фундамент подходящим для любого типа грунта.

Ленточный фундамент проблематично устанавливать на глинистых почвах. Столбчатый фундамент устанавливается на глубину ниже промерзания грунта, укрепляется арматурой и служит долго не давая трещин и не перекашивая гараж.

При использовании столбчатого фундамента невозможно сделать подвальное помещение в гараже.

Столбы фундамента, располагающиеся по углам гаража, иногда заходят в землю на 0.5-1 м ниже других. Столбы находятся под всеми стенами здания на расстоянии 1.5-2 м друг от друга.

Столбчатый фундамент обычно делают, используя технологию ТИСЭ. Перед установкой столбов в заранее намеченных точках бурят скважины фундаментным буром.

Чаще всего столбы изготавливаются из железобетонной смеси двумя способами.

Более лёгкий — установка арматуры в пробуренную скважину и заливка в неё железобетонной смеси.

Другой способ затратнее по изготовлению, но обладает лучшими несущими качествами. На свободном месте ложат рубероид, а на него горизонтально крепятся с помощью гвоздей деревянные доски. Сооружается деревянная опалубка, по размерам равная будущему столбу. Стенки опалубки скрепляются гвоздями, чтобы ещё не взявшийся раствор цемента не вытекал. Вместо опалубки можно использовать асбоцементные или металлические трубы.

В опалубке или трубе устанавливают арматурные столбы и заливается железобетонная смесь. Для её изготовления рекомендуется использование цемента марки 300 или 400. Отдельно изготавливается опорная плита. Её высота не меньше 10 см, а ширина зависит от диаметра столбов и размера шага между ними.

Опорная плита бетонируется к столбам изготовленным в опалубке, вместе с ней они помещаются в пробуренные отверстия с помощью подъёмного крана. К столбам, формирующимся с помощью заливки бетонной смеси в скважины, опорная плита бетонируется после их установки.

Диаметр скважины должен на 3-4 см превышать диаметр ранее изготовленного столба. После помещения столбов в скважины, оставшееся незаполненным место возле них засыпают грунтом, что обеспечивает надёжную фиксацию фундамента.

В зависимости от назначения и материала, из которого изготовлены стены, применяют деревянный, кирпичный и каменный столбчатый фундамент.

Деревянный гараж делают, к примеру, для установки рядом с деревянным домом, в этом случае и фундамент под него можно сделать деревянным. Перед закладкой деревянного фундамента обязательно нужно защитить древесину от гниения. Прежде всего необходимо убедиться, что древесина сухая. После изготовления или покупки деревянных столбов, на них наносят защитное покрытие. Можно покрыть деревянные столбы битумом. К такому покрытию желательно добавить 2-3 слоя рубероида.

Существуют и другие варианты обработки, но при соприкосновении с мокрым грунтом они смываются и дерево быстро поддаётся гниению.

Для обработки дерева при контакте с влагой используют органические растворители: сольвент, уайт-спирит. Кирпичные и каменные столбы фундамента также нуждаются в дополнительной обработке битумной мастикой. Несущие столбы вместо кирпичных или каменных всегда выполняются из железобетона.

Установка столбчатого фундамента для гаража позволяет обойтись минимальными затратами при возможности возведения практически на любом типе грунта. Если вместо универсального железобетона использовать дерево или камень, появятся дополнительные трудности и материальные затраты, связанные с формированием столбов и их дополнительным покрытием.

Чем покрыть крышу гаража? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про утепление крыши гаража.

Фундаментная плита своими руками: инструкция советы опыт

Современные технологии и широкая гамма различных стройматериалов позволяет проводить строительство небольших зданий самостоятельно, не прибегая к помощи профессионалов. В частности человек, который обладает минимальным опытом работы с различными инструментами и стройматериалами вполне может построить дом на загородном участке.

Строительство любого дома начинается с закладки фундамента, который и будет основой всей постройки. Сделать фундаментную плиту своими руками, инструкция, для строительства которой есть в нашей статье относительно несложно, главное соблюдать технологические нормы и стандарты.

Основные этапы строительства

В целом все строительство фундамента такого типа можно разделить на несколько основных этапов:

1. Работы по подготовке на участке.
2. Земляные работы.
3. Проведение гидроизоляционных работ.
4. Подготовка опалубки.
5. Монтаж и обвязка арматуры.
6. Непосредственная заливка бетонного раствора.

Прежде чем приступать к работам по подготовке строительства необходимо подобрать подходящий материал. В частности бетон, используемый для фундамента должен быть марки не ниже чем М300. Учитывая, что фундамент лежит ниже уровня земли, водонепроницаемость бетона должна быть класса W8 и выше, а его влагонепроницаемость не ниже F200.

Арматура, которая используется при бетонировании фундаментной плиты, тоже должна соответствовать технологическим стандартам и иметь класс не ниже чем А500С, особенно если речь идет об арматурном каркасе, который необходимо будет сваривать, а не просто обвязывать проволокой.

Последним аспектом, который необходимо решить до начала строительства, это необходимая толщина фундаментной плиты. Для строительства небольших объектов, гаражей, сельхоз построек, теплиц, толщина плиты может составлять не более 10 см. Для частных домов даже небольшого одноэтажного типа толщина плиты должна быть не менее 25-30 см и пропорционально увеличиваться, если увеличивается вес основной конструкции и соответственно нагрузка на фундамент.

Вернуться к содержанию

Подготовительные и земляные работы

Как и любое другое строительство, устройство монолитной фундаментной плиты, начинается с проведения расчетов. Стоит отметить что людям, которые не имеют представления, как это делается, будет крайне тяжело выполнить расчеты правильно, так как учитывать приходится много факторов сразу. Помимо толщины и площади необходимо продумать крен плиты, ее усадку, допустимую деформацию. Крайне важно рассчитать распределение нагрузок, так как при строительстве здания они могут быть неодинаковыми.

Как вариант, за основу расчетов можно взять уже готовый план похожего строения, ну и конечно, много из расчетов можно опустить, если строится небольшой гараж или другая легкая конструкция.

После проведения расчетов на бумаге можно приступать к земляным работам. Для строительства плиты своими руками, необходимо подготовить максимально ровную поверхность. Для достижения наилучших результатов используют строительный уровень, выбирать лишний грунт легче всего при помощи совковой лопаты.

Если предполагается строительство плиты достаточно большой площади, используют сразу несколько уровней, которые крепятся на длинную деревянную рейку на равном расстоянии друг от друга. Выровненный участок должен быть больше по площади, чем размеры будущего строения, запас по всем сторонам оставляется в 1-2 метра.

Помимо ровности участка необходимо четко ограничить и площадь будущего фундамента, если его конструкция квадратная, углы должны быть максимально ровными, а стороны параллельными. Разметка на участке производится при помощи строительных колышков и шнура.

Все фундаментные плиты требуют качественной гидроизоляции, для того, чтобы защитить бетон от негативных факторов окружающей среды. Для этого на дно котлована засыпается и утрамбовывается песочная подушка. Песок трамбуют до тех пор, пока на нем не перестает проявляться след ноги. На песочную подушку заливается тонкий слой бетона, который станет основой для гидроизоляции, поэтому достаточно небольшой толщины 2-5 см.

На бетон стелется рулонный гидроизолирующий материал, но до того как приступить к работам с этим материалам необходимо, прогрунтовать бетонную подушку. В качестве грунта используют раствор солярки и битумной грунтовки в пропорции 6 к 4 соответственно. Гидроизоляция стелется минимум в 2 слоя, причем так чтобы стыки первого и второго слоя не совпадали, а имели перехлест минимум в 10-15 см. Для получения однородной гидроизоляционной защиты слои свариваются между собой при помощи нагрева газовой горелкой.

Учитывая, что в защите от влаги нуждаются не только нижняя часть плиты, но и ее боковые стороны, при укладке гидроизоляции оставляют выпуски в 0,5-1 метр длинной.

Вернуться к содержанию

Опалубка для плиты

Следующий этап строительства, который необходимо выполнить для того чтобы изготовить фундаментные плиты, это опалубка. Опалубка изготавливается из брусьев, которые являются основой.

Брусья вкапываются через каждый 30-40 см по всему периметру будущей плиты. К брусьям крепятся доски, которые составят стенки опалубки. Опалубка крепится максимально ровно, для чего опять же используют уровни и нивелиры. Не менее важно хорошо подогнать отдельные доски так чтобы между ними было минимум зазора. В противном случае через щели может начать вытекать раствор бетона.

Вернуться к содержанию

Укладка арматуры

Прежде чем начать бетонирование фундаментной плиты необходимо подготовить арматурный каркас, который придаст прочности всей конструкции. Для его создания по периметру всего котлована укладывается основа из толстой арматуры, которая связывается между собой толстой проволокой. От основы вертикально устанавливаются хомуты, на которых впоследствии крепится верхний уровень каркаса.

В некоторых случаях используют готовые секции сварной арматурной основы, соединяемые между собой также при помощи сварки или обвязки проволокой. Инструкция по подготовки арматурного каркаса рекомендует создавать сетку с шагом не более 30 сантиметров для того, чтобы получить максимально прочный фундамент. Несмотря на рекомендации, шаг сетки можно уменьшить, это конечно увеличит конечную стоимость конструкции, но и существенно ее укрепит.

Вернуться к содержанию

Заливка бетона

Независимо от того какие размеры и толщина фундаментной плиты предполагается, бетон нужно заливать за один раз в полном объеме. Требуемое количество бетонного раствора определяется заранее, еще на этапе начальных расчетов. Залитый за один раз раствор позволит получить однородную и монолитную плиту.

В противном случае возможна деформация плиты, появления трещин и пустот в местах стыка различных слоев и частей заливки. Со временем в трещинах будет скапливаться влага, которая постепенно разрушит арматурную обвязку и весь фундамент в целом.

После того как будущая плита своими руками полностью залита, остается только подождать пока бетон не высохнет. Время, которое необходимо для высыхания раствора зависит от нескольких факторов:

1. Прежде всего, это климатические условия. При повышенной влажности воздуха бетон застывает на порядок дольше, хотя и процесс застывания будет более мягким и соответственно более прочной и однородной окажется в итоге плита. Как пример, это заливка небольшой опалубки, которую накрывают смоченным материалом и оставляют в таком состоянии высыхать.
2. Время застывания зависит и от толщины плиты, чем она меньше тем быстрее высохнет раствор.

Вернуться к содержанию

Как бороться с проседанием фундамента

В некоторых регионах, особенно где горизонт грунтовых вод достаточно высок, может наблюдаться продавливание фундаментной плиты, в ее центре. Это происходит из-за усадки грунта.

Для того чтобы избежать подобных деформации на первых этапах строительства оборудуется дополнительные опорные элементы. Для их изготовления прокапываются небольшие траншеи по дну котлована, примерно 20х20 см, в которые укладывается небольшая арматурная решетка и заливается бетон. Такие опоры способствуют укреплению всего фундамента и исключают его неравномерную просадку.

Еще один способ исключающий продавливание фундаментной плиты — это применение дополнительных фундаментных винтовых свай, которые монтируются квадратом в центре бетонной плиты. Винтовые сваи для поддержки выбирают с широким оголовком, большая площадь которого, обеспечит лучшую поддержку.

Вернуться к содержанию

Советы

Если изготавливаемая, фундаментная плита своими силами, подразумевает прокладку в ней инженерных коммуникаций, каналы для них необходимо сделать заранее, для чего используют пластиковые трубы, которые крепятся к арматурной обвязке. В противном случае придется штробить каналы после высыхания залитого бетона, а это может негативно отразиться на целостности всей конструкции. Кроме того, штробя каналы или просверливая технологические отверстия можно повредить арматурную сетку.

Если на участке, где ведется строительство, грунт достаточно подвижен, то бетонная плита может со временем деформироваться, несмотря на все укрепления и меры усиления дать трещины, а как следствие потерять свою целостность. Для того, чтобы это не отразилось на основной постройке стены здания рекомендуют усиливать бетонными поясами, арматурные основы которых будут охватывать всю постройку по периметру, создавая целостную, монолитную конструкцию.

Высота дополнительного бетонного пояса обычно определяется высотой проемов окон. Исключения составляют только легкие деревянные постройки, срубы, дома из клееного бруса или сэндвич панелей, которым не грозит нарушение целостности стен.

Вернуться к содержанию

Вывод

В целом устройство монолитной фундаментной плиты своими силами несложный процесс, выполнить который может практически каждый. Главное выдерживать технологические нормы и строго следовать инструкциям. В остальном, хоть это и один из наиболее дорогих типов фундамента, он способен обеспечить надежную опору на любом типе грунта.

Не нашли ответов в статье? Больше информации по теме:

Фундамент-плита под гараж: обустройство

Выбор фундамента под гараж

Хотя гараж и можно отнести к разряду облегченных вспомогательных нежилых помещений, все же не стоит легкомысленно относиться к технологии его возведения.

Схема плитного фундамента.

Особенного внимания требует сооружение надежного фундамента под гараж, ведь, в отличие от других помещений, по гаражному полу предполагается не только ходить, но и ездить на автомобиле.

К тому же несерьезность, проявленная по отношению к фундаменту, может обернуться достаточно серьезными затратами в случае устранения фундаментных недостатков. Устранить неполадки в уже готовом фундаменте практически невозможно. В подавляющем большинстве подобных ситуаций необходимо все разбирать и делать заново.

Поэтому прежде всего необходимо правильно определиться с типом фундамента под гараж.

При выборе типа фундамента под гараж учитывается несколько факторов:

Схема сборки плитного фундамента.

1. Во-первых – конструкция гаража. Этажность строения, размеры, высота и материалы стен предполагают определенную нагрузку на опорную поверхность фундамента, тем самым определяя его массивность.
2. Во-вторых – вид грунта под гаражом. Грунт может быть скалистым или песчаным, плывуном, глинистым или торфяным – разный вид грунта предполагает разное воздействие на конструкцию фундамента в частности и всего гаража в целом.
3. В-третьих – очень важен уровень залегания грунтовых вод.
4. В-четвертых – от глубины зимнего промерзания грунта также зависит степень воздействия на гаражную конструкцию. Существует такое явление, как вспучиваемость грунта, когда под воздействием низких температур замерзший грунт начинает расширяться (вспучиваться), приподнимая и деформируя фундамент со стенами. Иногда происходит прямое выталкивание из грунта недостаточно закрепленных и углубленных элементов конструкции фундамента.
5. В-пятых – определяя тип будущего фундамента под гараж, немаловажно заранее обозначить степень функциональности строения. Будет это только местом для стоянки автомобиля или предусматривается возможность ремонта, обустройства в гараже мастерской.

Гараж часто эксплуатируется не по прямому назначению: в нем хранят продукты, вещи, мебель, используют как подсобное помещение широкого профиля. Это означает, что в гараже должно быть освещение, хорошая вентиляция, возможно, даже водопровод и канализация.

Гараж должен быть достаточно теплым, иметь невысокую относительную влажность воздуха.

В частных гаражах нередко устраивают смотровую яму и подвал.

Все это обусловливает определенные требования к фундаменту.

Универсальный выбор фундамента – плавающая монолитная железобетонная плита.

Сплошные (плитные) фундаменты.

Для выбора фундамента под гараж имеется достаточно много определяющих факторов. В любом случае необходимо проводить геологическое исследование участка под гараж, делать серьезный расчет массы и прочности стен, составлять проект.

Существует достаточно широкий выбор конструкций фундамента под гараж, удовлетворяющих тем или иным требованиям. Все их необходимо изучить, просчитать и определиться с выбором.

Неспециалиста вся эта совокупность действий выводит на поиск универсальной конструкции фундамента гаража, не вызывающей эксплуатационных проблем при наличии самых разных негативных факторов.

По утверждению специалистов-практиков, такая конструкция существует. Она проста и надежна. Это плавающая фундаментная плита.

Плавающий фундамент представляет собой монолитную железобетонную плиту, заглубленную или лежащую на грунте, имеющую под собой песчано-щебневую прослойку. Такая конструкция является мощным основанием-платформой для всей площади здания гаража и равномерно распределяет нагрузки.

При перемещениях грунта железобетонная плита благодаря своей монолитности, массивности и наличию сыпучей прослойки или частично гасит деформацию, или мягко плавает всем монолитом, исключая смещение разных частей постройки относительно друг друга. Следовательно, не происходит разрушения.

Таким образом, монолитная плита под гараж – это идеальное решение для проблемных участков, состоящих из подвижных, вспучивающихся грунтов.

Единственный минус такого фундамента – это повышенный расход бетона и арматуры, что ведет к удорожанию всей конструкции в целом.

Но такой минус (для многих весьма существенный) перекрывается целым рядом достоинств, которые при выборе именно монолитной железобетонной плиты под гараж делают эту конструкцию фундамента наиболее рациональной.

Вернуться к оглавлению

Плюсы монолитной плиты

Схема монтажа плитного фундамента.

1. Во-первых, монолитной железобетонной плите не страшны любые сложности грунта. Принцип плавающей платформы позволяет предотвращать все возможные движения грунтовой основы без ущерба для конструкции постройки.
2. Во-вторых, гаражу, стоящему на монолитной железобетонной плите, не опасно высокое залегание грунтовых вод. При условии необходимой гидроизоляции и устройстве дренажных отводов в таком гараже всегда будет сухо.
3. В третьих, монолитная железобетонная плита сама по себе является отличным полом для гаража, способным выдерживать вес любого автомобиля. Отпадает необходимость дополнительного обустройства основы для пола. Сразу по плите можно делать любую отделку: стяжку, заливку или укладку специальной плитки.
4. В четвертых, монолитная плита под гараж позволяет устраивать систему отопления гаража – теплый пол. Теплонесущая труба укладывается в стяжку. Это позволяет отказаться от радиаторов и сэкономить на отоплении гаража, так как система отопления теплый пол использует гораздо более низкие температуры теплоносителя, чем радиаторная.
5. В пятых, монолитная плита является надежным препятствием против разного рода насекомых и грызунов, способных проникать в помещение через пол.

Вернуться к оглавлению

Железобетонная плита типа “решетка”

Схемы устройства незаглубленных фундаментных плит.

Ко всем бонусам монолитной железобетонной плиты для гаража в качестве фундамента необходимо добавить еще один. Применяя в качестве стройматериала для стен и потолка гаража нетяжелые материалы, возможно использовать облегченный вариант такого фундамента – ячеистый или ребристый. В этом случае плита будет не сплошная, а решетка с ячейками 1,5х1,5 м. Этот вариант позволяет сэкономить на бетоне и арматуре, удешевив конструкцию.

Назвать такой фундамент монолитной плитой можно лишь условно. Он скорее напоминает мелкозаглубленный ленточный фундамент, в котором железобетонная лента распределена равномерно под всей постройкой, а не только под ее несущими стенами.

Таким образом, несмотря на несколько большую стоимость железобетонной монолитной плиты в качестве фундамента для гаража, по сравнению с другими конструкциями, например, популярным ленточным или специфическим свайным фундаментами, именно плавающая плита остается наиболее сбалансированной и универсальной основой.

А для неустойчивых грунтов с высоким уровнем залегания грунтовых вод этот тип фундамента – наиболее экономичный вариант. В этом случае грамотное обустройство, например, ленточного фундамента, предусматривающее все возможные смещения грунта, – намного более дорогой вариант.

Вернуться к оглавлению

Обустройство монолитной плиты под гараж

Монтаж опалубки для фундамента.

Обустройство монолитной железобетонной плиты под гараж – процесс не слишком сложный, хотя и требующий достаточного внимания, терпения и аккуратности. А в некоторых случаях – физической силы и выносливости.

Сначала планируется поверхность под будущий гараж. Колышками размечается участок. Под будущий фундамент снимается верхний слой грунта.

Согласно проекту, в зависимости от состава грунта и конструкции гаража глубина заглубления железобетонной монолитной плиты может составить от 0,2 до 0,5 м.

Если в конструкции гаража предусмотрены отмостки, то площадь выемки грунта расширяется на 0,8-1,5 м от площади фундамента.

Поверхность получившегося котлована необходимо тщательно утрамбовать.

Если проект будущего гаража предусматривает отведение поверхностных вод, то выкапываются дренажные канавки.

Вернуться к оглавлению

Засыпка основания фундамента

Схема устройства фундаментной плиты.

Уплотненное основание будущего фундамента засыпается гравием. Гравий вносится из расчета: 20 т на фундамент гаража площадью 6,5х3,5 м. Это количество гравия приподнимет основание фундамента примерно на 35-50 см.

Вся масса гравия разравнивается по площади котлована равномерным слоем. Вот здесь-то и понадобится физическая сила и выносливость. Можно, конечно, нанять рабочих, но можно поупражняться и самому.

Сверху на гравий насыпается песок и равномерно разравнивается по всей площади гравия. Толщина песчаного слоя должна составлять не менее 10 см.

Образовавшийся песчано-гравийный пирог поливается водой и тоже тщательно уплотняется.

Таким образом обустраивается основание для плавающей монолитной плиты. Прослойка из гравия и песка представляет собой надежную амортизирующую и дренажную систему. Единственный недостаток – высокая стоимость.

Если на участке отсутствуют проблемы с поверхностными водами, можно применить альтернативный вариант основы под фундаментную плиту. Им может стать скальная порода (скрыша), которая представляет собой смесь из грунта, отсева, щебня и камней. Скрыша не обеспечивает хороший отвод поверхностной воды, как гравий, но она на порядок дешевле.

Вернуться к оглавлению

Монтаж опалубки из досок

Схема армирования плитного фундамента.

После того как гравийно-песчаный или скрышевый пирог будет готов, начинают монтировать опалубку. Сначала выстраивается угол. Устанавливается доска, к торцу которой под прямым углом прикрепляется вторая, далее – третья и четвертая.

Доски крепятся саморезами, с помощью небольшого куска доски или на уголок. Это обеспечивает ровность и аккуратность конструкции. Горизонтальность установки досок определяется уровнем.

Полученная коробка снаружи по всему периметру укрепляется арматурой, которая вбивается в землю на расстоянии не менее 1 м между прутьями и присыпается грунтом. Это необходимо, чтобы бетон не выдавил доски во время заливки.

Вернуться к оглавлению

Сооружение арматурного каркаса

Схема и расчет плитного фундамента.

Следующий этап – вязка арматуры. Монолитная плита должна быть армирована в две сетки арматурой AIII d12 с шагом ячейки не менее 20 см.

Если есть сварочный аппарат, то процедура упрощается. Каркас под фундамент режется, сваривается и собирается внутри опалубной коробки без особых проблем.

Если возможность сварки отсутствует, то весь необходимый набор арматурных прутьев рассчитывается и нарезается заранее. Соединяться арматура будет с помощью вязальной проволоки. Вязальный способ по прочности и надежности арматурного каркаса не уступает сварному и даже считается более предпочтительным.

Внутри короба в грунт на необходимую глубину вбиваются несущие арматурные прутья длиной до 30 см. На них на высоту 7-10 см привязываются продольные направляющие первого слоя арматурной сетки. Сверху накладываются и связываются поперечные полосы.

На верхние концы несущих арматурных прутьев тем же способом навязывается второй слой арматурной сетки. Полученный таким образом каркас приподнимается на толщину будущей фундаментной плиты.

Оптимальная толщина монолитной фундаментной плиты под гараж – 15-20 см. В отдельных случаях при необходимости получить конструкцию особой надежности толщина плиты увеличивается до 35-40 см. Это может быть связано с возможным нахождением в гараже тяжелой автотехники или увеличением веса стен (пристройка второго этажа).

Следует обратить внимание: если длина арматурных полос недостаточна и полосы нужной длины приходится связывать из более коротких, то необходимый нахлест прутьев друг на друга должен быть от 15 см.

Полученную конструкцию необходимо проверить уровнем на горизонтальность. Если случились перепады высоты, их обязательно нужно устранить. Неровно залитая поверхность образует плиту неравномерной толщины, а это может привести к ее преждевременной деформации и растрескиванию.

Вернуться к оглавлению

Заливка фундамента

Этапы строительства плитного фундамента:
разметка участка, рытье котлована, засыпка песчаной подушки, гидро- и тепло- изоляция, возведение опалубки, армирование и заливка бетона, снятие опалубки и гидроизоляция.

Убедившись в готовности и правильности арматурного каркаса, можно приступать к непосредственной заливке фундамента бетонным раствором.

Железобетонная плита под гараж должна заливаться бетоном марки не ниже М250, оптимальная марка – М350. Водостойкость не должна быть ниже W6. Полностью этим требованиям отвечает товарная марка бетона БСГ В 22,5 П3 F150 W6.

К тому же одним из требований к заливке монолитной железобетонной плиты под гараж является непрерывность процесса. Поэтому, если есть такая возможность, лучше воспользоваться услугами специальных предприятий и заказать миксер с готовой бетонной смесью.

Бетон из миксера подается по лотку, раскидывается сначала по дальнему краю плиты, после – по ближнему. Бетонная смесь непрерывно обрабатывается вибратором для равномерного распределения по всему объему арматурного каркаса и выравнивания поверхности.

Если все же возникла необходимость производства бетонной смеси вручную, то нужно поставить две бетономешалки на ближний и дальний край плиты. Слой бетона укладывается на плиту, тщательно выравнивается с помощью деревянных гребков и уплотняется вибратором.

После окончания процесса бетонирования необходимо обеспечить бетону соответствующий уход.

На следующий день поверхность плиты поливается водой. Если погода жаркая, необходимо укрывать плиту полиэтиленовой пленкой. Это предотвратит растрескивание поверхности в результате слишком быстрого неравномерного высыхания.

Следует выждать несколько дней для набора бетоном необходимой прочности. Ни в коем случае нельзя начинать дальнейшие работы, пока бетон не набрал хотя бы 70% прочности, это чревато разрушениями плиты.

При среднесуточной температуре воздуха +20°С и средней влажности нужно выждать не менее 10 дней. Если температура воздуха не выше +10°С, то выжидать необходимо 20-27 суток. Спешка в этой ситуации может обернуться существенными непредвиденными затратами.

Вернуться к оглавлению

Усиление монолитной плиты

Монолитная железобетонная плита под гараж при необходимости может быть усилена.

Для усиления плиты первоначально отливаются ребра жесткости.

По периметру монолитной плиты роется траншея глубиной до 0,5 м и шириной до 0,45 м, засыпается гравием и песком, трамбуется, армируется. Заливается железобетонная коробка. Арматурная сетка коробки должна иметь вывод вовнутрь для привязки к арматурному каркасу монолитной плиты. Внутри коробки и заливается, собственно, железобетонная монолитная плита.

Кроме периметра ребра жесткости могут заливаться и дополнительно, внутри пространства коробки.

По сути ребра жесткости представляют собой мелкозаглубленный ленточный фундамент, соединенный с плавающей монолитной плитой и выполняющий функции дополнительного укрепления фундамента.

Применяется укрепление монолитной плиты ребрами жесткости лишь в случае предполагаемой существенной нагрузки на фундамент, так как эта конструкция несет в себе еще большие затраты денежных средств и труда, чем простая монолитная железобетонная плита.

Вернуться к оглавлению

Ленточный фундамент

Монолитная железобетонная плита под гараж – это не единственный вид возможного фундамента. Существуют и другие.

Одним из наиболее популярных фундаментов под гараж является мелкозаглубленный ленточный фундамент из монолитного железобетона.

Такой фундамент обходится дешевле, чем монолитная железобетонная плита, принцип его работы такой же – плавающий монолит. Такой фундамент является оптимальным решением для строительства небольших жилых домов каркасного типа, но для возведения гаража он не столь универсален, как монолитная железобетонная плита.

В гараже на ленточном фундаменте придется отдельно обустраивать пол, а это дополнительные затраты. Поэтому в совокупности на строительство гаража с ленточным фундаментом придется потратить не меньше, чем с фундаментом с монолитной плитой. При этом увеличивается срок работы за счет выполнения дополнительных этапов строительства.

Вернуться к оглавлению

Свайный фундамент с ростверком

На сложных пучинистых грунтах, а также на участках с перепадами высот хорошо зарекомендовал себя свайный фундамент с ростверком.

Для обустройства такого фундамента по разметке бурятся скважины на глубину ниже расчетной глубины промерзания на 1,5-2 м. Внутрь скважин помещаются асбестоцементные или специальные картонные трубы, служащие опалубкой. Трубы выставляются по высоте, фиксируются мелким отсевом или песком, армируются и заливаются бетоном.

Далее устанавливается опалубка ростверка, армируется. Арматура ростверка соединяется с арматурой свай, образуя единый каркас. Ростверк бетонируется.

Вернуться к оглавлению

Монолитная железобетонная плита: итоги

Железобетонная монолитная плита под гараж в качестве фундамента: конструкция представляет собой сплошной или решетчатый железобетонный монолит, выполненный из бетона марки М350, с водостойкостью не ниже W6 и морозоустойчивостью F75.

Этот фундамент может быть использован для строительства гаражей на всех проблемных видах грунта. Сюда включаются: пучинистые, насыпные, слабонесущие грунты и даже торфяники.

Глубина залегания грунтовых вод может быть очень малой, монолитная железобетонная плита в качестве фундамента решает и эту проблему.

Жесткое армирование всего пространства монолита позволяет фундаменту выдерживать значительные нагрузки, возникающие при деформации грунта, а большая площадь опоры снижает и равномерно распределяет давление на грунт.

Простота сооружения конструкции и надежность ее в эксплуатации при всех вышеперечисленных качествах, даже несмотря на достаточно высокую стоимость, позволяют вывести монолитную железобетонную плавающую плиту в разряд строительной классики.

Обустраивая фундамент под гараж, необходимо всегда помнить положение первого российского строительного нормативного документа: «На устройство поддела (фундамента) ни средств, ни иждивения жалеть не должно».

Плитный фундамент и керамзитобетонный блок — надежное решение для строительства гаража

• для обустройства фундамента использовать плиту CARBON ECO SP 100*200, L-блоки из ПСБ-С 35 50 мм и шифера из плоских листов асбестоцемента толщиной 10 мм, а также арматуру Ø12 мм, хомут Ø8 мм и сетку 100*100*5 мм;
• для возведения стен — керамзитобетонные блоки 40*20*20 для кладки в полблока;
• для заливки армопояса 20*20 см (без него не обойтись при строительстве из КББ) — бетон и арматуру 8 мм. А для укрепления проемов — 100*100 мм, арматуру 12 мм и хомут 8 мм;
• для обустройства двускатной кровли — мауэрлат в виде квадратного соснового бруса 150*150 мм, доску 150*50 мм и металлочерепицу традиционного коричневого цвета.


дополнительно верхним слоем. Через 7 дней плита фундамента была готова, и я приступил к возведению стен.
Так как я выбрал для стен керамзитобетонные блоки, построить стены оказалось делом нескольких дней. Правда, во время возведения стен были внесены некоторые изменения в мой план:

• расширен въезд в гараж с 2,4 м до 2,8 м;
• окно перемещено правее;
• входная боковая дверь перемещена левее. Также изменения коснулись и армопояса. Сразу планировал сделать его высотой 15 см. Уже почти в конце возведения стен решил, что один ряд блоков будет лишним, а высоту армопояса лучше увеличить — сделал его на 5 см выше, в итоге получилось 20 см. Тут же заложил шпильки М20 через каждые 100 см, а на них мауэрлат.

Забыл еще об одной детали: вокруг гаража обустроил отмостку из XPS шириной 1 метр, чтобы дополнительно защитить плитный фундамент от сил морозного пучения и попадания излишней влаги с крыши.
На сегодняшний день завершены декоративные финишные работы — штукатурка стен внутри и снаружи, грунтовка и покраска в 2 слоя стен снаружи. Полностью обустроил водосточную систему. Помимо обшивки внутри кровли ОСБ, также планирую:

• отделать цоколь профнастилом, как и у бани;
• покрасить стены внутри;
• завести в гараж электричество;
• возможно, обустроить систему отопления (решу после первой зимовки).

Страница не найдена для Construction_of_garage_floor_slab

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для Thickness_of_garage_floor_slab

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для cost_per_square_foot_of_garage_floor_slab

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Какой толщины должен быть бетон для пола гаража?

Какой толщины должен быть бетон для пола гаража?

При заливке пола в гараже важно, чтобы его толщина была достаточной для обеспечения прочности и долговечности бетона. Использование более толстого слоя бетона для пола вашего гаража будет более рентабельным в долгосрочной перспективе, сводя к минимуму возможное возникновение изгибов и трещин. Необходимая толщина бетона определяется предполагаемым использованием гаража; прежде всего вес, который будет поддерживать бетон.

Важно понимать порог веса, который может выдержать данный слой бетона, чтобы вы могли убедиться, что используете правильное количество бетона для пола вашего гаража. Использование слишком большого количества бетона повлечет за собой неоправданно более высокие затраты; однако заливка бетона до тонкости нарушит структурную целостность пола в гараже.

Следующие пункты помогут вам лучше понять количество бетона, необходимое для пола вашего гаража, в зависимости от использования и веса, который он будет поддерживать.

Легковые автомобили

Для меньшего количества автомобилей потребуется меньшее количество бетона. Мы рекомендуем использовать от одного до двух легких автомобилей или грузовиков не менее четырех дюймов бетона. Если вы планируете увеличить объем использования в будущем или планируете увеличить размер своего автомобиля, следует залить более толстый слой бетона.

Средние автомобили

Автомобили среднего размера требуют более толстого бетонного основания для заливки. Мы рекомендуем, чтобы для одного-двух автомобилей среднего размера или грузовиков среднего размера бетон был толщиной шесть дюймов.Это обеспечит более прочную основу и снизит вероятность появления трещин при более высокой нагрузке.

Тяжелые автомобили

Для тяжелых машин потребуется основание еще большей толщины. Для двух больших автомобилей или грузовиков мы рекомендуем залить не менее шести-восьми дюймов бетона для пола гаража.

Наша рекомендация

Если вы не уверены в будущем использовании пола в гараже, рекомендуется залить более толстый слой бетона, чем требуется в настоящее время.Для большинства домашних гаражей будет достаточно шестидюймовой плиты из бетона. Бетонная плита толщиной более шести дюймов может понадобиться только тогда, когда в пространстве будет наблюдаться постоянное движение гораздо более тяжелых транспортных средств.

Все правильно с первого раза

Правильная толщина бетона для пола в гараже поможет избежать любых проблем в будущем, таких как образование трещин. Гораздо проще сделать это правильно с первого раза, так как перекрытие существующего бетона новым слоем приведет к гораздо более хрупкой структуре, и проблемы с растрескиванием могут сохраниться.Попытка исправить проблемы, возникшие в результате недостаточной толщины бетона, также потребует значительных затрат. Следуя нашим рекомендациям, вы можете быть уверены, что ваш бетонный пол будет прочным и надежным, что приведет к фантастическому пространству в гараже, которое останется стабильным и прочным на долгие годы.

Что еще мне следует учесть?

Хотя толщина бетона имеет первостепенное значение для устойчивости пола гаража, это не единственный фактор, способствующий этому.Есть много других проблем, которые необходимо решить, чтобы пол в гараже мог выдержать вес, лежащий на нем. Подготовка и уплотнение основания внизу, чтобы оно было прочным и ровным, что чрезвычайно важно. Неровное основание приведет к изгибу и растрескиванию плиты. Уплотнение слоя заполнителя толщиной не менее четырех дюймов перед заливкой бетона значительно облегчит выравнивание бетона, обеспечит слой изоляции и позволит влаге уйти. Также можно использовать пароизоляцию, чтобы влага не поднималась через бетонный пол гаража.Для создания границы для бетона следует использовать окантовочные формы. Это легко сделать, прибив деревянные доски в форме прямоугольника, который будет содержать бетон при заливке. Арматурная сетка также может служить дополнительной опорой; однако это не имеет значения, если соотношение бетонной смеси правильное и участок подготовлен должным образом. Другие шаги, включая правильную утрамбовку залитого бетона и использование усадочных швов или канавок, могут помочь сохранить устойчивость бетонной плиты. Бетонному полу в гараже потребуется около десяти дней для правильного отверждения.В это время он должен быть соответствующим образом укрыт и защищен от дождя.

Я знаю толщину бетона, которая мне нужна для пола в гараже. Что мне теперь делать?

После того, как вы определили толщину бетона, необходимую для пола вашего гаража, вы можете рассчитать общий объем бетона, который вам понадобится для вашего проекта, используя Concrete Singh Concrete Calculator. После ввода ширины, длины и высоты (толщины) бетона, необходимого для пола вашего гаража, калькулятор сгенерирует требуемый объем бетона в кубических метрах.Это значительно упростит размещение вашего заказа и поможет обеспечить доставку достаточного количества бетона в день установки.

Вот и все

Определив правильную толщину бетона для пола вашего гаража и рассчитав точный объем бетона, необходимый для проекта, дела пойдут намного более гладко. Успех проекта бетонирования сводится к подготовке: подготовка грунта, удержание бетона, заказ нужного количества бетона и понимание методов, которые необходимо использовать, чтобы гарантировать, что бетон затвердеет правильно, без изгибов и трещин. .Это особенно важно при заливке бетона для пола гаража. Надеемся, это поможет. Удачи тебе с твоим проектом!

Какая стандартная толщина плиты бетонного пола в жилом гараже?

3-4 дюйма 10% 4-5 дюймов 58% 5-6 дюймов 6-7 дюймов 5% Вопрос: Какова стандартная толщина плиты бетонного пола в жилом гараже? Главный ответ (58% из 55 голосов): 4-5 дюймов. 9-7 Пояснение: Стандартный бетонный пол гаража имеет толщину шесть дюймов и, при использовании соответствующих контрольных швов, должен быть достаточно толстым, чтобы выдерживать нормальную эксплуатацию. ProMatcher Конструкция из бетона Ответ: 4-5 дюймов Пояснение: В зависимости от веса, который будет распределяться по поверхности. RP Enterprises Ответ: 5-6 дюймов Пояснение: бетон должен быть на 5–6 дюймов для армирования и использовать арматуру для опор для усиления RAMOS КОНСТРУКЦИЯ Ответ: 5-6 дюймов Пояснение: От 4 до 6 дюймов в зависимости от гаража. Cronin Construction & Resource Management, LLC ProMatcher Ответ: 4-5 дюймов Объяснение: Его средний стандарт прочности и прочности бетона его предназначение для размещения средних транспортных средств. BAT Concrete llc Ответ: 3-4 дюйма Пояснение: То же, что и подъездные пути ПОДРЯДЧИКИ ПО КАЧЕСТВУ Colorado Concrete ProMatcher Ответ: 4-5 дюймов Объяснение: При правильной укладке на бетон, уплотненный от 4 до 5 дюймов Услуги по бетону Ответ: 4-5 дюймов Пояснение: Стандартная толщина зависит от использования гаража.Мы обнаружили, что для большинства применений достаточно 4 дюймов бетона с давлением 3000 фунтов на квадратный дюйм. Alliance Construction Ответ: 5-6 дюймов Объяснение: 6-дюймовая плита требуется для парковки транспортных средств BellPro Construction LLC Ответ: 4-5 дюймов Объяснение: 4 достаточно, если все сделано правильно с 8-дюймовым периметром DIRTCO CONSTRUCTION Пояснение: Все плиты для гаражей в жилых домах должны быть залиты поверх хорошо уплотненной засыпки толщиной от 5 до 6 дюймов с нижними колонтитулами Lals Concrete Company, LLC Ответ: 5-6 дюймов Пояснение: , чтобы выдерживать вес автомобильного пола, должен быть 6 дюймов и усилен LPG, LLC ProMatcher Ответ: 3–4 дюйма Пояснение: Бетонные плиты для гаражей для жилых помещений обычно имеют размер 4 дюйма Ответ: 4-5 дюймов Пояснение: Да Garcias Concrete Service LLC,

Улучшенные полы в гараже | Как заливать более прочные бетонные плиты без трещин

Советы по заливке более прочных бетонных плит без трещин для улучшения пола в гараже

Уильяма Д. Палмер-младший и Пол Ньюман

Гаражные плиты часто подвергаются злоупотреблениям. Они должны выдерживать тяжелые легковые и грузовые автомобили и противостоять льду, грязи, соленой воде, антиобледенителям, бензину, моторному маслу, антифризу и другим загрязнителям. Кроме того, поскольку отапливаются немногие гаражи, они должны выдерживать условия замораживания / оттаивания. Но гаражная плита, которая была тщательно спланирована, установлена ​​и отверждена, не должна иметь проблем, обеспечивая годы без трещин в любом климате, даже в самых суровых. Коммерческие подрядчики по бетону выполняют такую ​​работу каждый день; с вниманием к деталям и высоким стандартам качества.

Чтобы получить более качественные полы в гараже, начните с Good Base

Не беспокойтесь о несущей способности почвы. Даже бедные почвы, такие как ил и мягкая глина, имеют допустимое давление почвы около 400 фунтов на квадратный фут (psf). Плита толщиной 6 дюймов весит всего около 75 фунтов на квадратный фут, а временные нагрузки — все, что не является частью самого здания, включая автомобили, — обычно не превышают 50 фунтов на квадратный фут в гараже. Это означает, что грунт под типичной гаражной плитой должен выдерживать только 125 фунтов на квадратный дюйм.

Способность основания обеспечивать постоянную опору гораздо важнее несущей способности. Если одна часть осядет больше, чем другая, плита изогнется и потенциально расколется. Чтобы избежать этой проблемы, вам нужно знать, какие области были вырезаны и заполнены, а затем необходимо убедиться, что заполненные области были хорошо уплотнены. Любая почва, нарушенная во время раскопок, также должна быть уплотнена. Помните, что трудно добиться хорошего уплотнения на слишком сухой или слишком влажной почве.Чтобы проверить влажность, выдавите горсть почвы. Если вы можете выжать воду, она слишком мокрая, а если она развалится, когда вы разжмете руку, то она слишком сухая. Если он держит форму, значит, все в порядке.

Самый безопасный подход — удалить верхний слой почвы и положить слой уплотненного гравия или щебня толщиной не менее 4 дюймов в качестве основы поверх ненарушенного грунта. Используйте немытый материал с максимальным размером 11/4 дюйма и меньшим размером вплоть до мелких частиц; неправильные формы и размеры приятно соединяются при уплотнении.Гравий или камень служат слоем для прокладки трубопроводов и труб под плитами, позволяют воде и радону выходить и помогают поддерживать одинаковую толщину плиты, что позволяет экономить деньги на бетоне. Это также помогает распределить нагрузку на нижележащий грунт, благодаря чему плита поддерживается более равномерно. Кроме того, его легко компактировать и сортировать вручную.

Вероятно, самая сложная почва, с которой вам придется иметь дело, — это экспансивная глина, которая набухает, когда влажная, и сжимается, когда высыхает, и ее трудно уплотнить.Лучше удалить эту глину и заменить ее уплотняемой пломбой. Если это нецелесообразно, проконсультируйтесь с инженером по фундаменту. В некоторых случаях инженер может порекомендовать конструкционные плиты или плиты после натяжения, которые не опираются на грунт в качестве опоры конструкции.

Установите пароизоляцию для более качественных полов в гараже

В большинстве строительных норм и правил говорится, что отдельно стоящий неотапливаемый гараж не требует пароизоляции, но это не означает, что вам в любом случае не следует его устанавливать. Влага в земле может подниматься капиллярами, а водяной пар всегда присутствует под плитами; любой воздух в подвальном помещении почти всегда имеет 100-процентную относительную влажность.Без пароизоляции влага будет проходить через бетон и конденсироваться под всем, что хранится на поверхности плиты, оставляя характерные темные пятна. В крайнем случае плита даже будет «потеть». Если плита когда-либо покрывается полом или финишным покрытием, влага может вызвать расслоение. Пароизоляция — дешевая страховка.

Несмотря на то, что поли 6 мил удовлетворяет требованиям IRC, пароизоляция толщиной 10 мил и более, разработанная специально для использования под плитами, с меньшей вероятностью будет проколота или разрушена. Некоторыми примерами являются VaporBlock (www.vaporblock.com), Stego Wrap (www.stegoindustries.com), Griffolyn (www.reefindustries.com) и Perminator (www.wrmeadows.com).

Пароизоляция должна располагаться сверху основания, непосредственно под бетоном. Если вы устанавливаете под плиту жесткий пенопласт, поверх пенопласта кладите пароизоляцию.

Не кладите слой промокательной воды из песка или гравия поверх пароизоляции. Было время, когда такая практика рекомендовалась для уменьшения скручивания плиты, но если вы используете подходящую бетонную смесь с низким содержанием воды, промокательный слой не нужен.Фактически он может задерживать влагу, которая затем будет подниматься вверх через плиту.

Швы пароизоляции должны перекрываться минимум на 6 дюймов и заклеиваться лентой. Чтобы бетон не проталкивался в них и не рвал материал во время укладки, старайтесь сориентировать швы так, чтобы они были параллельны направлению укладки бетона.

Не добавляйте воду в смесь

IRC требует, чтобы плиты были построены из бетона с прочностью на сжатие от 2500 до 3500 фунтов на квадратный дюйм, в зависимости от климата. ACI идет еще дальше и рекомендует бетон на 4500 фунтов на квадратный дюйм для гаражей в северной половине страны. Для достижения этой прочности водоцементное соотношение должно поддерживаться на уровне 0,5 или меньше, обычно это примерно 5-дюймовый бетон с осадкой. Поскольку эта смесь слегка сухая и жесткая, возникает соблазн добавить воды, чтобы бетон было легче укладывать. Но будьте осторожны: существует обратная зависимость между конечной прочностью бетона на сжатие и количеством воды, используемой в смеси: чем выше соотношение воды и цемента, тем ниже прочность.Лучший способ получить бетон, который достаточно хорошо растекается для консолидации в формах и вокруг арматуры, — это использовать высокодисперсный водоредуктор или суперпластификатор.
Суперпластификаторы действуют, раздвигая зерна цемента, благодаря чему смесь легче растекается.

Для получения более качественных полов в гаражах используйте бетон с воздухововлекающими добавками.

Большинство полов в гаражах не сделаны из бетона с воздухововлекающими добавками, потому что отделочникам не нравится его липкая консистенция. Однако этот тип бетона незаменим в любом климате с отрицательными температурами.Вовлеченный воздух достигается путем добавления мыльной примеси, которая при вспенивании образует миллиарды микроскопических пузырьков воздуха. Эти пузыри снижают внутреннее давление в бетоне, создавая крошечные камеры для расширения воды при замерзании. Без вовлечения воздуха бетон, подверженный циклам замораживания-оттаивания, будет накапливаться или отслаиваться на поверхности и в конечном итоге может разрушиться.

Требуемое количество увлеченного воздуха зависит от максимального размера заполнителя; для более крупного заполнителя требуется меньше воздуха.Климат также является важным фактором, хотя на юге США есть только несколько регионов, которые находятся за пределами умеренных и тяжелых зон выветривания ACI (см. Карту на стр. 26). Например, для заполнителя с верхним размером 3/4 дюйма ACI рекомендует 5-процентный воздухововлечение в умеренных регионах и 7 процентов в суровых регионах.

Как узнать, что получается бетон с правильным соотношением воды и цемента, прочностью и содержанием воздуха? Если вы не научитесь проводить какие-то тесты или не наймете компанию, занимающуюся тестированием, вам придется доверять своему провайдеру готового микса. Вы можете проверить пакетную квитанцию, но ваша лучшая гарантия — это хорошие отношения с производителем бетона. Четко сформулируйте, что вы хотите и для чего будет использоваться бетон, и компания соответствующим образом отрегулирует смесь.

Изолировать плиту

Все плиты до некоторой степени оседают, тогда как фундаментные стены и колонны обычно более устойчивы. Плиты также сжимаются по мере высыхания, и они продолжают расширяться и сжиматься при изменении температуры. Использование изоляционных швов по периметру плиты и вокруг любых проходов позволяет ей двигаться независимо и помогает предотвратить образование трещин.

Изоляционные швы должны быть выполнены из материалов толщиной 1/2 дюйма, таких как ДВП, пропитанный асфальтом, неопрен и даже пробка. Некоторые строители используют уплотнение порога для выполнения изоляционных швов, но этот материал имеет толщину всего 1/4 дюйма. Хотя это может служить разрывом связи, оно может не создавать достаточно большого зазора, чтобы обеспечить различное движение между плитой и стенами фундамента. Независимо от того, какой материал вы используете, шов должен быть установлен надлежащего качества и иметь ширину не менее толщины плиты, чтобы плита не прилегала к стенам частично.

Действительно ли необходима проволочная сетка?

Большинство гаражных плит имеют встроенную стальную арматуру. Эта сталь редко служит конструкционным целям; вместо этого он предназначен для того, чтобы небольшие трещины в плите не открывались шире. Однако при хорошем однородном основании, бетонной смеси с низкой усадкой и правильном расстоянии между швами у плиты вряд ли будет много проблем со случайным растрескиванием, даже без арматуры, сварной проволочной сетки или армирования сетки. По этой причине все больше подрядчиков заливают свои гаражные плиты без стали.

Если вы все-таки используете сталь, используйте плоские листы, а не рулоны сетки, с которыми трудно обращаться и почти невозможно сплющить. Для большинства гаражных плит сетка из арматурных стержней №3 с центральным расположением 18 дюймов в каждом направлении обеспечивает лучшее армирование, чем сетка, и ее легче установить. Используйте арматуру с проволочной сеткой, чтобы укрепить части плиты, которые особенно уязвимы для растрескивания. Например, мы рекомендуем разместить пару стержней № 3 длиной 4 фута по диагонали через входящие углы.

Арматурная сталь не принесет много пользы, если ее не отцентрировать по вертикали в плите.Это можно сделать, подвесив сетку или арматуру на куски бетонного кирпича или на небольшие опоры (стулья) во время заливки. Подвешивание и вытягивание незакрепленной сетки неэффективно, потому что сетка снова проходит и возвращается на дно бетона. Некоторые подрядчики даже устанавливают двойной слой сетки; нижний слой подпирает второй слой и удерживает его выше в плите.

Использование армирования волокном для улучшения пола в гараже

Армирование волокном по цене около 8 долларов за кубический ярд является относительно недорогим способом улучшить поверхность плиты и добавить дополнительную устойчивость к ударам и истиранию.Волокна мало что могут сделать для предотвращения растрескивания при усадке (типичные случайные трещины, которые образуются в плите по мере ее высыхания), но они могут быть очень эффективными для уменьшения трещин пластической усадки или растрескивания (сеть мелко расположенных, очень тонких трещины в бетонной поверхности). Эти волокна, изготовленные из полипропилена или нейлона, смешиваются с бетоном перед укладкой и улучшают сцепление смеси.

Имейте в виду, что армирование волокном может повлиять на способ укладки и отделки бетона; немного уменьшается оседание, и иногда необходимо использовать виброрейку, чтобы заделать волокна.Если зачистка выполняется вручную, готовая поверхность иногда может выглядеть немного волосатой, но это быстро стирается с движением.

График завершения

Уложите бетон в течение 90 минут после того, как он покинет завод по производству товарных смесей.

• Стяжка сразу после укладки и уплотнения бетона.
• Bull-float или darby как можно скорее после стяжки и до появления кровотока.
• Дать всей стекающей воде подняться на поверхность и испариться; бетон должен быть достаточно твердым, чтобы следы были глубиной 1/4 дюйма или меньше.
• При необходимости обработайте кромку бетона и прорежьте обработанные швы (не обязательно, если швы распиливаются).
• Разложите бетон, чтобы заделать заполнитель, удалить дефекты и укрепить поверхность.
• Мастерок для получения твердой ровной поверхности.
• Распиловочные соединения с пилой для раннего ввода за один-четыре часа.
• Распилите стыки традиционной пилой для мокрого пропила через 4–12 часов (как только бетон можно распилить без разрыхления заполнителя).

Не начинайте отделку слишком рано

Несмотря на то, что воздухововлекающий бетон не будет сильно истекать, не следует затирать поверхность до тех пор, пока стекающая вода не испарится и бетон не наберет достаточную прочность для поддержки отделки операции.Если кровоток все еще присутствует, затирка втирает ее в поверхность бетона, создавая мягкий верхний слой, склонный к пылеобразованию, образованию накипи и растрескиванию. Используйте метод отпечатка пальца; Оттиск отпечатка 1/4 дюйма означает, что бетон готов к окончательной отделке.

( См. «Временную шкалу окончания» слева. )

Усадочные соединения, пропиленные распилом

По мере высыхания бетон дает усадку и дает трещины. Усадочные соединения, или контрольные соединения, создают в плите слабые плоскости, которые помогают ей растрескиваться там, где вы хотите, чтобы она растрескалась, и по прямым линиям.

Чтобы получить усадку для правильной активации усадочного шва, глубина шва должна быть равна четверти толщины плиты. Расстояние между усадочными швами должно быть в два-три раза больше, чем толщина плиты в дюймах. Это означает, что плита толщиной 5 дюймов должна иметь контрольные швы глубиной 11/4 дюйма, расположенные на расстоянии от 10 до 15 футов (немного ближе для более влажного бетона). Панели, образованные этими контрольными швами, должны быть настолько близки к квадратной, насколько позволяют условия.

Некоторые подрядчики используют пластиковые застежки-молнии для выполнения усадочных швов, но сложно оторвать «застежку-молнию» на полоске без образования грубого стыка. Соединения, обработанные вручную, часто недостаточно глубоки, чтобы быть эффективными, поэтому мы рекомендуем контрольные соединения с пропилом. Они более глубокие и последовательные, что снижает вероятность случайного взлома. Пилы для сухой резки с ранним вводом лучше, чем обычные пилы с водяным охлаждением, потому что их можно использовать в течение одного-двух часов после отделки, прежде чем появятся усадочные трещины.

Отвердите поверхность как следует

Плита усадится и потрескается, как иссушенная лужа, если поверхность высохнуть слишком быстро.Цемент не может гидратироваться без воды, поэтому на сухой поверхности образуется слабый слой в том самом месте, где вы хотите, чтобы бетон был наиболее прочным. На плохо затвердевших поверхностях появляются трещины и пыль, и вся плита может загибаться вверх по краям, если верхняя часть высыхает быстрее, чем нижняя.

Один из способов избежать этого — распылить на поверхность мембранообразующий отверждающий состав (или герметик). Это создаст тонкую непроницаемую мембрану, которая улавливает собственную влагу плиты и предотвращает преждевременное высыхание.Некоторые составы можно окрасить белым пигментом, чтобы было легче увидеть, где они были распылены.

Отверждающие составы могут мешать адгезии, поэтому, если на плиту будет нанесено какое-либо покрытие, лучшим вариантом может быть использование полиэтиленовой пленки или отверждающих одеял. Поли стоит недорого, но может оставлять пятнистые следы на полу.

Одеяла для отверждения, такие как HydraCure S16 (www.pna-inc.com), обеспечивают надежное отверждение и более ровный внешний вид. S16 — это продукт одноразового использования, но у HydraCure и других производителей также доступны многоцелевые одеяла, которые можно ополаскивать и хранить.Одеяла для отверждения в холодную погоду обычно утеплены, а иногда даже нагреваются; их часто можно арендовать. Закрепите полиэтилен или одеяла по краям, чтобы они не сдулись.

Детали плиты без трещин

1. Ненарушенные недра. Удалите проблемные почвы, такие как экспансивная глина или органика, и замените ее уплотненной насыпью.
2. Засыпка из песка и гравия утрамбовывается при подъеме на 4–6 дюймов.

3. Уплотненное основание из немытого щебня или гравия толщиной не менее 4 дюймов.

4. Для излучающей плиты установите жесткую изоляцию из пенополистирола толщиной 1-2 дюйма, а затем пароизоляцию. Усилить плиту сварной проволочной арматурой 6 × 6 W2.9xW2.9, центрированной по вертикали в плите и прерывистой в стыках. Поддерживайте проволоку во время укладки бетона; не вставляйте крючки в нужное положение.

5. Пластиковая пароизоляция толщиной 10 мил (мин.), Швы нахлестываются на 6 дюймов и заклеиваются лентой.

6. Минимум 4-дюймовая плита (5 дюймов для тяжелых грузовиков), бетон 3500 фунтов на квадратный дюйм (мин.), Бетон 4500 фунтов на квадратный дюйм для участков с суровыми погодными условиями.

7. Используйте воздухововлекающий бетон с низким содержанием воды (от 5% до 7% воздухововлекающего материала) в условиях холодного климата и заполнителя 11/4 дюйма (верхний размер).

8. Изоляционные швы 1/2 дюйма по периметру и в местах проникновения через плиту (например, колонны).

9. Волоконная арматура, добавляемая в смесь на заводе, обычно 1,5 фунта на кубический ярд, для уменьшения растрескивания при пластической усадке.

10. Выпиленные усадочные швы глубиной, равной одной четвертой толщины плиты, с шагом в два-три фута толщины плиты в дюймах (таким образом, 4-дюймовую плиту следует разрезать на глубину 1 дюйм каждые 8 ​​футов). до 12 футов.Держите панели как можно более квадратными.

11. Укрепите внутренние (входящие) углы арматурным стержнем № 3 длиной 4 фута, уложенным по диагонали, чтобы минимизировать растрескивание.

12. Распыление отвердителя или покрытий для отверждения (оставьте на семь дней после укладки бетона).

Толщина бетонной плиты | icreatables.com

Факторами, влияющими на толщину бетонной плиты, являются климат, почвенные условия и предполагаемое использование. Значения толщины плиты в этой статье являются рекомендациями IRC и местных городов; проконсультируйтесь с вашим местным строительным отделом и / или инженером-строителем, чтобы узнать рекомендованную вами толщину бетонной плиты для пола сарая на заднем дворе, подъездной дорожки, посадочной площадки дверного проема или крышки крыльца.

Рекомендуемая толщина бетонных плит

Навесные плиты: толщиной 3 1/2 дюйма. Полы сараев, которые используются для сараев студий или мастерских, будут иметь толщину 3 1/2 дюйма.

Гаражные плиты: толщиной 3 1/2 дюйма

Внутренние плиты для дома: толщиной 3 1/2 дюйма (Международный жилищный кодекс 2009 г. 506.1 гласит, что толщина 3 1/2 дюйма с проволочной сеткой № 6 в верхней 1/3 бетонной плиты, 506.2.4 и Пластиковая перегородка толщиной 6 мил под плитой, 506.2.3)

Подъездные пути: 4 дюйма, в некоторых областях требуется 5 дюймов. Многие гаражные сараи нуждаются в подъездной дорожке, ведущей к большой двери сарая. Толщина 4 дюйма помогает с более крупными транспортными средствами, которые можно подъехать к сараю на заднем дворе или припарковать перед ним.

Крышки крыльца: Распространение над холодным складом, толщиной 6-8 дюймов с арматурным стержнем №4 с шагом 12 дюймов в каждую сторону. Это следует проверить с инженером-строителем, поскольку каждый пролет крыльца отличается.

Крышки крыльца: Для уплотненного грунта, 4-5 дюймов

Тротуары: 5 дюймов; этого требуют многие города.Обратитесь в местный строительный департамент, потому что, хотя вы платите за бетон, город обычно владеет им.

Подъездные пути: 6-8 дюймов, обратитесь в местный строительный отдел.

Рекомендуемая смесь цемента в бетоне

Бетон, залитый снаружи: проездов, фундаментов, тротуаров и т.
