Фундаментная плита мелкозаглубленная: Устройство мелкозаглубленного монолитного фундамента при строительстве…

Глубина заложения мелкозаглубленной фундаментной плиты

Ленточный фундамент по праву занимает первое место в индивидуальном жилом строительстве среди прочих подтипов фундаментных конструкций. Они недорогой, простой в монтаже и эксплуатации. Но прежде чем приступать к монтажу, следует определить их технические параметры, важнейшим из которых является размер глубины заложения. Эта характеристика зависит от множества факторов, разобраться в которых не составит труда даже для начинающего строителя.

Содержание

• 1 От чего зависит глубина заложения фундамента
• 2 Глубина промерзания почвы
  • 2.1 Геологические изыскания
  • 2.2 Грунтовые воды
• 3 Расчет нагрузки
• 4 Итоговый расчет глубины заложения

От чего зависит глубина заложения фундамента

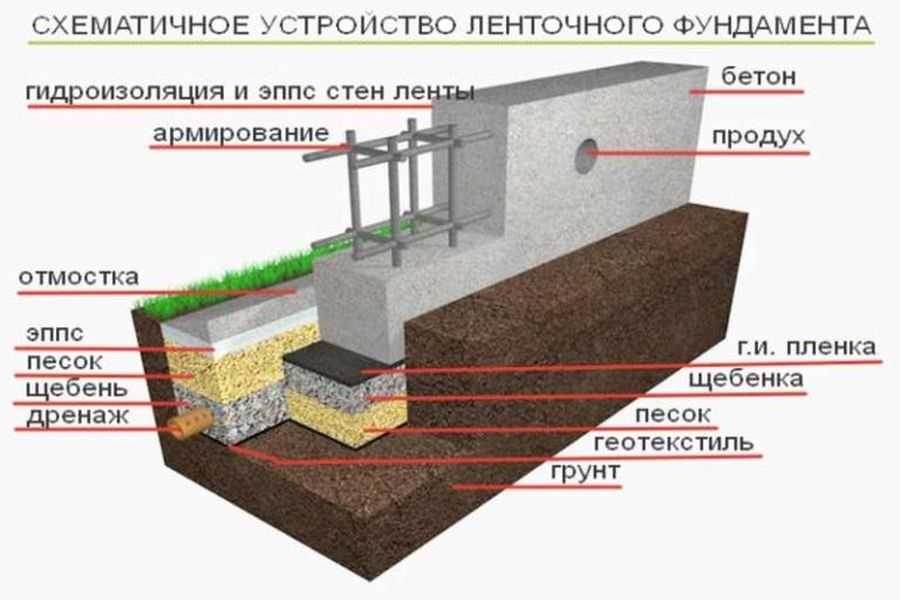

Два типа ленточных фундаментов – глубокого заложения и мелкозаглубленный – отличаются геометрическими параметрами, но общие принципы расчета их характеристик остаются одинаковыми. Нижняя отметка фундаментной плиты – это нефиксированное значение, по большей части результат эмпирических расчетов, чем точных математических операций. Государственный стандарт не предусматривает утвержденного размера, только дает предписания и приблизительный диапазон глубин. Фактически глубину заложения предопределают следующие параметры:

Руководствуясь вышеуказанными данными, обычно определают не только подходящую глубину заложения, но наиболее рациональный и тип фундаментной плиты. Такие данные как глубина промерзания и предел прочности можно найти, изучив соответствующую документацию, например, СНиП 2.02.01-83 или СНиП II-Б.1-62 «Основания зданий и сооружений». Важно отобрать данные в соответствии с климатическим районом, к которому относится регион строительства. Рассмотрим подробнее все остальные перечисленные факторы.

Глубина промерзания почвы

Для ленточного фундамента этот параметр является решающим. На любом типе грунта – пучинистом, непучинистом или сыпучем – основание конструкции должно располагаться либо ниже отметки мерзлого слоя, либо в пределах её центральной части. Поскольку при замерзании происходит деформация пласта, рекомендуется устраивать фундаменты таким образом, чтобы они опирались на прочный незамерзающий слой.

Основание ленточного мелкозаглубленного фундамента располагают в пределах зоны промерзания, поскольку нагрузки на конструкцию такого типа незначительны и фактор промерзания грунта не оказывает существенного влияния на устойчивость сооружения. Для ленточных фундаментов глубокого заложения важно сооружать траншеи глубже, чем располагается промерзающий слой почвы.

Данные о средней глубине промерзания грунта в определенном регионе находятся в свободном доступе в интернете или соответствующих СНиПах. При этом максимальная глубина заложения ленточного мелкозаглубленного фундамента составляет 700 мм, а минимальная отметка основания фундаментов глубокого заложения зависит от региона строительства, но должна быть не менее 0,7 метра.

Геологические изыскания

Для большей уверенности в надежности и капитальности возводимого здания или сооружения проводят мероприятия, связанные с исследованием геологии участка.

На высокопучинистых, сыпучих и просадочных грунтах не рекомендуется устраивать монолитные фундаменты, и вообще, ленточные жёстко закреплённые  конструкции – в данном случае предпочтительны свайные конструкции. Информация о состоянии грунта в этом случае может спасти от существенных проблем при эксплуатации. По результатам изысканий, подрядчик также получает данные о расположении надежного несущего слоя и уровне нахождения грунтовых вод.

Грунтовые воды

В соответствии с данными об уровне грунтовых вод глубина траншеи может значительно измениться. Причем, изменения могут быть и в сторону увеличения, и в сторону уменьшения глубины заложения. Для мелкозаглубленного ленточного фундамента этот фактор не столь критичен, поскольку грунтовые воды редко находятся на отметке менее 700 мм.

В любом случае, следует учитывать этот показатель, поскольку даже гидроизоляция фундаментных конструкций не сможет создать полноценную их защиту от коррозии вследствие взаимодействия с грунтовыми водами.

Расчет нагрузки

Эти показатели не критичны в индивидуальном жилом строительстве, а тем более при устройстве ленточного мелкозаглубленного фундамента. Обычно прочности фундаментов, глубина которых более 1,2 метра, а ширина соответствует ширине стеновых конструкций, хватает для работы с двухэтажными сооружениями. А устанавливать сложные и массивные сооружения на ленточный мелкозаглубленный фундамент вообще не следует – они предназначены для легких построек из бруса или бревен.

Итоговый расчет глубины заложения

Собрав воедино все полученные сведения о грунтовом основании, глубине промерзания, типе фундамента и его несущей способности, можно приступать к устройству траншеи. Принципиальная схема расчета глубины заложения не зависит от того, монолитный или сборный фундамент будет сооружен.

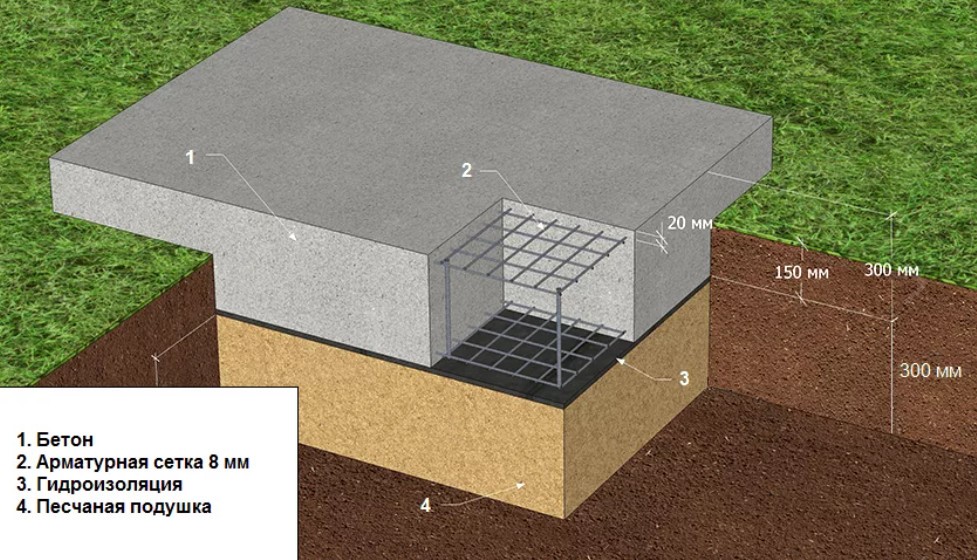

Устраивая траншею, следует учесть размер амортизирующей песчаной подушки – нижний обрез фундаментной плиты должен находиться на расчетной отметке, а песчаная прослойка располагаться ниже неё. Размер возможной выступающей части фундамента зависит от выбранной ширины продольного сечения плиты и должен быть максимум в четыре раза больше этого значения.

Глубина заложения фундаментов в зданиях с техническим подпольем или подвалом не имеет значения, поскольку такие фундаментные конструкции находятся заведомо ниже уровня промерзания и залегания грунтовых вод. Если же подвал отсутствует, следует проделать небольшие вентиляционные отверстия в выступающей над землей части фундамента для проветривания подпола. Следует также учесть, что верхний плодородный или техногенный слой лучше удалять при планировке, поэтому размер глубины фундаментной плиты отсчитывается от уже распланированного уровня грунта.

Мелкозаглубленный фундамент, цена под ключ. Столбчатый, плитный, ленточный и свайный виды незаглубленного фундамента.

Мелкозаглубленный фундамент под ключ

Мелкозаглубленными называют фундаменты, основания которых находится ниже уровня грунта не более чем на 50-60 см. В основном такие типы фундаментов используют при строительстве в местах с сухими непучинистыми грунтами, где есть твердые породы. Для того, чтобы выбрать правильный тип фундамента под будущей дом, требуется большой опыт в этой области и знание грунтов на участке. У нас Вы можете заказать бесплатный выезд специалиста по всей Ленинградской области для консультации и расчета стоимости строительства.

Расчет стоимости фундамента

Цена на незаглубленную монолитную плиту, руб

Плита, м*м	h= 200мм	h=250мм	h=300мм	h=350мм	h=400мм
6х6	152 000 р.	164 000 р.	182 000 р.	201 000 р.	219 000 р.
6х8	183 000 р.	208 000 р.	226 000 р.	252 000 р.	271 000 р.
8х8	229 000 р.	268 000 р.	295 000 р.	323 000 р.	354 000 р.
8х10	278 000 р.	318 000 р.	353 000 р.	389 000 р.	428 000 р.
10х10	337 000 р.	375 000 р.	426 000 р.	473 000 р.	519 000 р.
10х12	389 000 р.	446 000 р.	501 000 р.	557 000 р.	612 000 р.
12х12	456 000 р.	528 000 р.	587 000 р.	655 000 р.	730 000 р.
*При условии, что на участке имеется электричество, вода и условия для проживания бригады. В стоимость входит: Планировка территории, разметка Земляные работы, рытье котлована Укладка геотекстиля Устройство подушки под фундамент, послойное трамбование Монтаж опалубки Устройство арматурного каркаса в 2 слоя Закладка труб под инженерные коммуникации Заливка бетона В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД) Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции. **Более точную стоимость монолитного фундамента (плиты) под ключ вы можете узнать позвонив нам.

Цена на мелкозаглубленный ленточный фундамент, руб

лента, м*м	ширина 300мм высота 600мм (300мм глубина заложения, 300мм на поверхности)	ширина 300мм высота 900мм (600мм глубина заложения, 300мм на поверхности)	ширина 400мм высота 600мм (300мм глубина заложения, 300мм на поверхности)	ширина 400мм высота 600мм (600мм глубина заложения, 300мм на поверхности)
6х6	130 000 р.	162 000 р.	180 000 р.	218 000 р.
6х7	148 000 р.	179 000 р..	198 000 р.	237 000 р.
7х7	158 000 р.	189 000 р..	210 000 р.	252 000 р.
6х8	162 000 р.	195 000 р..	216 000 р.	259 000 р.
7х8	171 000 р.	205 000 р.	228 000 р.	274 000 р.
8х8	180 000 р.	216 000 р..	240 000 р.	286 000 р.
8х9	194 000 р.	235 000 р.	258 000 р.	309 000 р.
9х9	203 000 р.	245 000 р.	270 000 р.	324 000 р.
10х10	225 000 р.	270 000 р.	300 000 р.	355 000 р.
10х12	252 000 р.	302 000 р.	336 000 р.	300 000 р.
12х12	270 000 р.	324 000 р.	360 000 р.	432 000 р.
*При условии, что на участке имеется электричество, вода и условия для проживания бригады.   **Расчет фундамента произведен с учетом одной перемычки.   В стоимость входит: Планировка и разметка участка под фундамент Земляные работы, устройство котлована, траншеи Устройство песчаной подушки под фундамент Монтаж опалубки из доски Вязка арматуры Заливка бетона В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25км от КАД) Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции.   ***Более точную стоимость мелкозаглубленного ленточного фундамента по вашему проекту вы можете узнать позвонив нам.

Заказать выезд специалиста

Мелкозаглубленный фундамент можно использовать для малоэтажных кирпичных, деревянных домов, домов из газобетона, бруса, строительство которых ведется на слабопучинистых или непучинистых (скальных) грунтах.

Применяется такой тип фундамента преимущественно в частном домостроении, поскольку стоимость его является более предпочтительной, чем стоимость устройства заглубленного фундамента. С другой стороны, он обеспечивает большую надежность, чем незаглубленный фундамент. Конечно, частный домовладелец умеет считать деньги и потому предварительно выполнит все расчеты.

Если потенциальному домовладельцу удалось приобрести участок, на котором преобладают пучинистые грунты – глины и суглинки, где высоко расположение грунтовых вод, то можно также говорить о мелком заглублении основания дома, но фундамент должен быть свайным или столбчатым.

Кстати, практика показывает, что, если дом окружить садом, то можно существенно снизить пучинистость грунтов. Деревья будут задерживать снег, который является защитой от глубокого промерзания почвы. Таким образом, деревья минимизируют движения грунта и фундамента вместе с ним. Конечно, данная ситуация в расчетах не учитывается, поскольку слишком многое зависит от погоды в конкретном регионе. А мы с вами знаем, что Санкт-Петербург и Ленинградская область обладают достаточно суровым и часто непредсказуемым климатом.

Существует ряд рекомендаций, которые помогают выбрать эффективный фундамент при возведении частных домов. Фундамент мелкого заглубления, в том числе из блоков, допустимо выполнять на слабопучинистых грунтах и для каменных, и для каркасных домов. Если речь идет о пучинистых грунтах, то рекомендуется рассматривать вопрос фундамента в виде монолитной плиты, установленной на буронабивные, винтовые или забивные сваи.

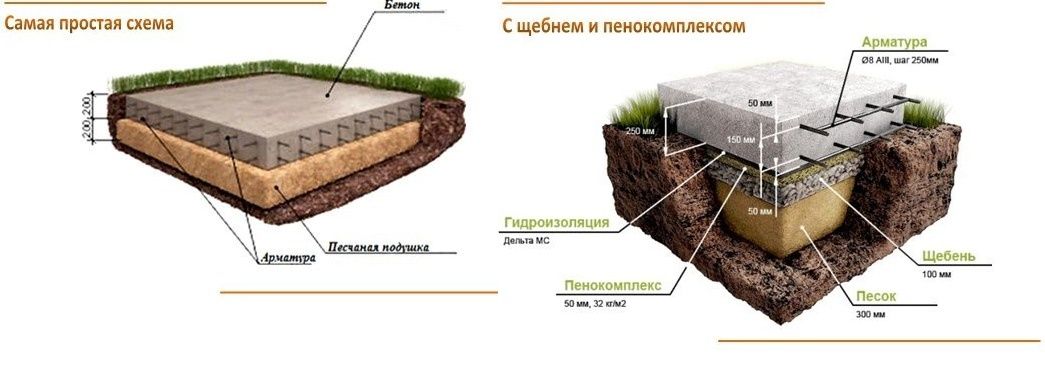

Для легких каркасных домов, бань можно применять незаглубленный плитный фундамент. Это может стать оптимальным решением для участков со стабильно высоким уровнем грунтовых вод, где нет возможности сделать качественный дренаж. Данные территории часто расположены на просадочных грунтах – торфяных, пылевидных, водонасыщенных глинистых.

Не следует забывать о прокладке коммуникаций. Ведь после того как незаглубленная плита будет установлена, прокладка трубопроводов под домом будет невозможна.

Наша компания уже много лет профессионально занимается фундаментными работами в Ленинградском регионе. В любой момент вы сможете позвонить нам, чтобы узнать информацию о целесообразности установки того или иного типа фундамента при возведении дома из бруса, кирпича или даже забора. Несмотря на то, что окончательное решение принимается после геологических исследований и расчетов, мы обладаем достаточным опытом, чтобы подсказать, как тип основания скорее подойдет для конкретного участка. Предложим вам цены под ключ или за отдельные этапы работ. Обращайтесь в любое время!

Неглубокий фундамент — Citizendium

	Основной артикул	Обсуждение	Статьи по теме     [?]	Библиография   [?]	Внешние ссылки   [?]	Версия для цитирования   [?]
	Эта редактируемая основная статья в разработке и подлежит отказу от ответственности . [изменить введение]

Эта статья о фундаментах мелкого заложения . Другие значения термина Foundation см. в разделе Foundation (значения).

Фундамент мелкозаглубленного типа представляет собой тип фундамента, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или на определенную глубину, как фундамент глубокого заложения. Фундаменты мелкого заложения включают фундаменты на фундаменте , фундаменты из матовых плит и плитные фундаменты .

Содержимое

• 1 Фундамент на фундаменте
• 2 Плитный фундамент
  • 2.1 Фундаменты из матовых плит
  • 2.2 Плитный фундамент с последующим натяжением
• 3 Внешние ссылки

Фундамент на основе фундамента

Фундамент на основе фундамента состоит из полос или подушек из бетона (или других материалов), которые передают нагрузки от стен и колонн на почву или коренную породу. Заделка фундаментов зависит от нескольких факторов, включая развитие горизонтальной и вертикальной емкости, проникновение мягких приповерхностных слоев и проникновение через приповерхностные слои, объем которых может измениться из-за морозного пучения или усадочной зыби.

Эти фундаменты распространены в старых жилых постройках, в большинстве жилых построек, включающих подвал, и во многих коммерческих постройках.

Вариант, который иногда используется в районах с обширными или мягкими грунтами, представляет собой вафельную плиту , где вафельная плита строится с ребрами, опирающимися на почву. Этот тип фундамента создает жесткую плиту, которая сопротивляется изгибу и имеет небольшую площадь контакта, что сводит к минимуму воздействие движения грунта на фундамент. Этот фундамент может быть относительно недорогим в строительстве, поскольку вафельные формы являются недорогими изделиями массового производства.

Плитный фундамент

Плитный фундамент представляет собой плиты на уровне земли, используемые для передачи нагрузок конструкции непосредственно на грунт. Плитный фундамент бывает нескольких разновидностей: простой плитный фундамент, плитный фундамент и плитный фундамент с пост-напряжением . Простые плиты на уклоне или плиты на уклоне с утолщенными краями используются для легких зданий, где грунт не склонен к движениям или где движение плиты допустимо для предполагаемого использования конструкции.

Фундаменты из матовых плит

Фундаменты из матовых плит представляют собой бетонные плиты на уровне грунта, используемые для распределения тяжелых нагрузок на колонны и стены по всей площади здания, чтобы снизить контактное давление по сравнению с обычными фундаментами. Фундаменты из матовых плит могут быть сооружены у поверхности земли или на дне подвалов. В высотных зданиях фундаменты из матовых плит могут иметь толщину в несколько метров с обширным армированием для обеспечения относительно равномерной передачи нагрузки.

Распределение нагрузки в матовой плите помогает уменьшить неравномерную осадку из-за неравномерной нагрузки здания.

Плитный фундамент с последующим натяжением

Плитный фундамент с последующим натяжением представляет собой фундамент из плит на уровне земли, армированный тросами для последующего натяжения, чтобы привести бетон в сжатое состояние, чтобы свести к минимуму растрескивание при изгибе. Фундаменты из плит с последующим натяжением обычно используются в районах с обширным глинистым грунтом, особенно в Калифорнии и Техасе, и часто их строительство дешевле, чем плиты, армированные обычным способом.

Фундаменты из плит с последующим натяжением спроектированы таким образом, чтобы они могли изгибаться без образования трещин в ответ на движения грунта; они обычно не обеспечивают достаточную жесткость, чтобы предотвратить движение.

Внешние ссылки

• Этот старый дом — плитный фундамент
• Плитный фундамент для расширяющегося глинистого грунта

Фундаменты мелкого заложения с защитой от мороза, проектирование и строительство

, или FPSF, являются испытанной и испытанной альтернативой более дорогостоящим традиционным конструкциям глубоких фундаментов, используемых в более холодных регионах, подверженных сезонному промерзанию грунта. GEO-Slab Плиты с защитой от промерзания на системах уклонов Legalett обеспечивают полную защиту от морозного пучения как в обогреваемых, так и в необогреваемых конструкциях плит. Конструкция FPSF позволяет размещать фундаменты выше традиционной расчетной глубины промерзания за счет изоляции фундамента и грунта, чтобы предотвратить промерзание земли под фундаментом.

Самое раннее задокументированное использование концепции FPSF в Соединенных Штатах было сделано Фрэнком Ллойдом Райтом в 1930-х годах. В 1994 году Министерство жилищного строительства и городского развития США провело несколько демонстрационных и мониторинговых проектов, чтобы проверить эффективность существующих европейских методов проектирования. В результате было разработано Руководство по проектированию FPSF, которое послужит основой для принятия и стандартизации строительных норм в Штатах Национальным американским исследовательским центром домостроителей.

В странах Северной Европы за последние 45 лет было успешно построено более миллиона FPSF. В Скандинавии, например, системы мелкозаглубленного фундамента с защитой от замерзания обычно используются как в жилых, так и в коммерческих зданиях, таких как дома, таунхаусы, квартиры, торговые центры, школы, малоэтажные офисные здания, рестораны, заправочные станции и т. д. FPSF был предпочтительным методом защиты фундаментов и плит от замерзания с 19 века.70-х.

ЧТО ТАКОЕ МОРОЗАЩИТНЫЕ МЕЛКИЕ ИЛИ КОНСТРУКЦИОННЫЕ ФУНДАМЕНТЫ?

Традиционные FPSF медленны и сложны в изготовлении. их утолщенные края и плинтусные детали, и требуют тщательного внимания к дизайну детали для обеспечения удовлетворительной работы. Традиционные FPSF обычно требуют их обширный плинтус, потому что они спроектированы только как неотапливаемые плиты перекрытия.

GEO-Slab от Legalett представляет собой уникальный подход к проектированию FPSF путем включения системы принудительного воздушного отопления, специально разработанной для того, чтобы стать частью защищенной от замерзания конструкции. Сочетая защищенный от замерзания фундамент и систему обогрева, GEO-Slab смещает основную массу бетона от края и равномерно распределяет его по изолированной плите, максимально увеличивая тепловую массу плиты для обогрева и распределяя приложенную нагрузку. к почве. Это упрощает установку системы GEO-Slab по сравнению с другими FPSF двумя способами: GEO-Slab имеет одинаковую толщину от одной стороны здания до другой, что сокращает время и стоимость установки за счет устранения утолщенных краев и множественного бетона. льется, а во-вторых, за счет уменьшения или устранения необходимости в наружном противоморозном бортике. Заливка мелкозаглубленного фундамента с защитой от мороза в Канаде можно увидеть здесь…

GEO-Slab проще в установке, быстрее и, следовательно, дешевле и энергоэффективнее, чем традиционные FPSF.

GEO-SLAB от LEGALETT — ПЕРВЫЙ И ЕДИНСТВЕННЫЙ КОММЕРЧЕСКИЙ ФУНКЦИОНАЛЬНЫЙ ФУНДАМЕНТ

Приведите вещи в движение — узнайте, как здорово, просто и экономично использовать мелкозаглубленные фундаменты с защитой от мороза в вашем следующем проекте — свяжитесь с Core менее чем за минуту здесь и Получите первоначальную бесплатную консультацию или расценки.

 Получить бесплатное предложение или консультацию

СОВРЕМЕННОЕ МОДЕЛИРОВАНИЕ ПОВЕДЕНИЯ FROST LINE

Инженеры Legalett используют самые современные методы конечных элементов Моделирование теплообмена для прогнозирования линии замерзания.

ЗАЩИТА ОТ МОРОЗА КОНСТРУКТИВНЫЙ ФУНДАМЕНТ Преимущества

• Экономит время, материалы и деньги. Нет больше ограничений на ниже местной глубины промерзания для защиты от морозного пучения.

• Экономия на раскопках, больше не нужно гадать о проблемах с почвой или скрытых скалы, потому что мелкозаглубленные фундаменты с защитой от мороза GEO-Slab располагаются на уровне грунта.

• Больше никаких проблем с пространством для сканирования.

• Вся заливка бетона выполняется сразу с помощью Legalett структурно-изолированная плита — Сокращение времени и затрат на строительство.


Фундамент с защитой от мороза GEO-Slab от Legalett идеально подходит для обратных выходов, плохих почвенных условий, участков с высокой водные столы. ПРИМЕЧАНИЕ. Рекомендуется, чтобы верхняя часть плиты была как минимум 20 дюймов выше уровня грунтовых вод.

От плиты на грунте до полностью заглубленных конструкций и фундаменты — Core Construction Products поставляет GEO-Slab с подогревом и без обогрева конструкционные плиты от Legalett как для отапливаемых, так и для неотапливаемых зданий.

ГЛУБИНА ЗАХОРОНЕНИЯ ТЕПЕРЬ ВЫБОР – ВЫБЕРИТЕ УСТРАНЕНИЕ МОРОЗА СТЕНЫ С ГЕО-ПЛИТОЙ И ЭКОНОМИЯ !

Получите быстрое бесплатное предложение для системы мелкозаглубленного фундамента GEO-Slab Slab с защитой от мороза от Legalett – свяжитесь с Core менее чем за минуту здесь и получите первоначальную бесплатную консультацию или предложение.

 Получить бесплатное предложение или консультацию

МОРОЗОЗАЩИТНЫЕ ФУНДАМЕНТЫ — (GEO Slab от Legalett)

9006 9004 Преимущества
9004 Защита от замерзания с помощью теплых полов из стержневых строительных материалов

• Воздух – безопасный и надежный теплоноситель
• Экономия затрат на строительство
• Ежегодная экономия затрат на электроэнергию
• Продление строительного сезона в холодном климате
• Устранение риска повреждения влагой и утечек из-за воды заполненные трубы отопления
• GEO-Slab от Legalett основа для здоровой, прочное и экономичное строительство зеленого дома.


Уникальные преимущества

Теплый воздух рециркулирует через замкнутую систему трубопроводов от утеплителя, залитого в плиту перекрытия. Ограждение здания полностью изолированный. ГЕО-Слэб использует пенополистирол в качестве несъемной опалубки и утепление пола за одну операцию. Система плит GEO-Slab от Legalett стоит меньше, чем обычное строительство. Воздух, которым вы дышите, отделен от воздух, используемый для отопления, поэтому уменьшается количество бытовых запахов и влаги, плесени и плесень устранены. Корпус обогревателя изолирован для бесшумной работы.

Очень экономичная и убедительно простая… Система GEO-Slab одновременно безопасна, доступным и экологически безопасным.

С GEO-Slab тепло исходит от пола, устраняя сквозняки – ноги в тепле и любая влага быстро и легко испаряется с поверхность пола. Даже коврик для ванной быстро высыхает после душа, избегая этот затхлый запах, который мы все знаем в ванной!

GEO-Slab от Legalett — ЗАПАТЕНТОВАННАЯ СИСТЕМА

Водяные и электрические обогреватели пола были доступны и принято в Северной Америке в течение многих лет. Legalett улучшили традиционные отопление дома, например, в напольном водонагревателе, вода нагревается системы горячего водоснабжения здания и подается в нагреватель GEO-Slab, где эффективная система теплообменника нагревает систему циркуляции воздуха. Альтернативный электрический обогреватель занимает преимущество многоуровневых тарифов на электроэнергию.

Система GEO-Slab может:

• можно использовать для любого здания
• можно адаптировать к любому источнику энергии
• регулировать тепло в разных зонах
• подходит для всех напольных покрытий — керамических, ковер, линолеум
• для безбарьерных зданий (доступ для людей с ограниченными возможностями)
• для использования ниже, на и выше уровня земли


Core Construction Products помогает обеспечить проектирование и поставляет все компоненты для простой и экономичной установки, следуя процесс строительства от концепции до заселения.
