Фундамент здания: Виды фундаментов

Виды фундаментов

Строительство любого здания, неважно, какого назначения, начинается с возведения фундамента. Существуют разные виды фундаментов, а предпочтение того или иного типа этой строительной конструкции будет зависеть от многих факторов.

• Самый основой фактор – это тип грунта. Для разных типов грунта один и тот же вид фундамента не подойдет.
• Глубина залегания грунтовых вод также имеет большое значение. Некоторые виды фундаментов категорически противопоказано строить на площадках, где грунтовые воды проходят близко от поверхности.
• Тип здания также влияет на выбор вида фундамента. Для жилых домов подойдет один фундамент, а для промышленных объектов – совсем другой.
• Этажность возводимого здания, материал его стен напрямую влияют на выбор типа фундамента.
• И еще один немаловажный фактор – это объем финансирования объекта строительства. На постройку фундамента уйдет не менее одной четвертой части всего бюджета на строительство здания. Более дешевый вариант возведения фундамента явно предпочтут дорогому, но стоит помнить о том, что слишком большая экономия на возведении фундамента может привести в дальнейшем к печальным последствиям.

Содержание

1. Виды фундаментов и их применение
2. Ленточный тип фундамента
3. Сборный фундамент
4. Монолитный фундамент
5. Плитный фундамент
6. Столбчатый фундамент
7. Свайный фундамент

Виды фундаментов и их применение

На данный момент в строительной отрасли применяются три основных типа фундамента:

• ленточный;
• столбчатый;
• свайный.

Существующее большое количество видов фундаментов укладывается в эти три типа.

Ленточный тип фундамента

Основой ленточных типов фундамента является железобетонное основание, сплошное или частичное, в виде ленты. Такой фундамент применяется повсеместно, так как подходит для практически любых климатических условий, выдерживает грунтовые колебания и может применяться для любых видов зданий и сооружений. Выбор типа фундамента в конкретных случаях будет зависеть от состояния грунта, на котором планируется возвести здание, и массы планируемого к строительству объекта. Различают следующие подтипы:

• сборный;
• монолитный;
• плитный.

Это довольно большое количество видов фундаментов ленточного типа производятся по различным технологиям, но общим в них является то, что обязательно выкапывается траншея нужной формы и собирается арматурный каркас. А в конечном итоге получается основание в виде ленты.

Сборный фундамент

Сборные виды фундаментов собираются из бетонных блоков большого размера, которые соединяются между собой. Вручную эти блоки перемещать нельзя по причине их тяжести, поэтому для их перемещения и укладки применяется строительная техника. Также сборный фундамент может быть возведен из кирпича.

Последовательность работы такова – на песчаной подушке по размерам здания делается бетонное основание (другое название – бетонная подготовка). Бетонные блоки укладываются по его периметру. Скрепление блоков между собой производится при помощи бетонного раствора, который заливается в специальные пазы на их боковых сторонах. Углы получившейся ленточной конструкции также связывают между собой.

Преимущества сборного фундамента:

• быстрое возведение – строительство дома можно провести за летне-осенний период;
• отсутствует необходимость ждать затвердения бетона.

Недостатки:

• пониженная прочность стыков на разрыв и воздействие напряжения;
• промерзание стыков;
• необходимость применения спецтехники;
• дороговизна – при возведении зданий с цокольным этажом придется делать гидроизоляцию.

Монолитный фундамент

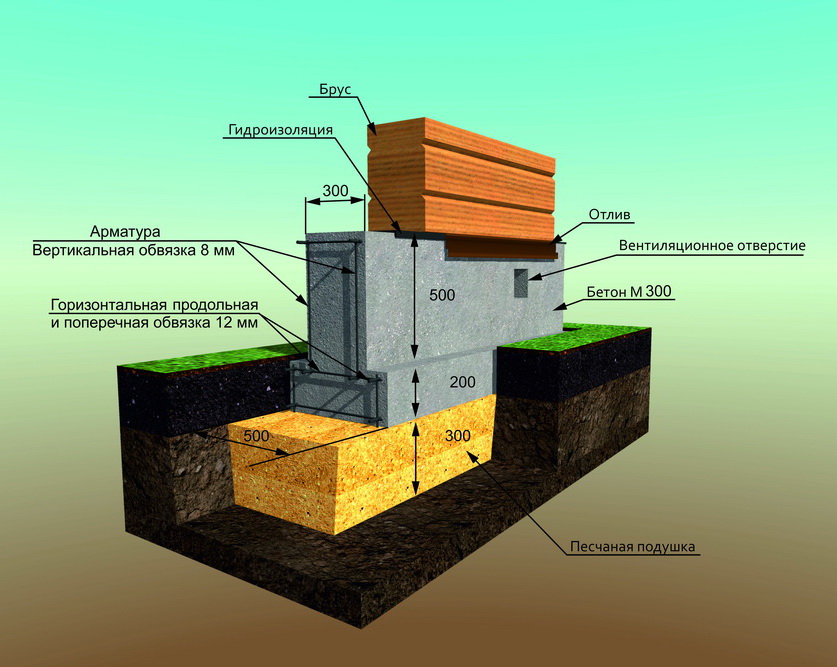

Монолитный тип фундамента – это сплошная железобетонная основа на арматурном каркасе. Основа может в форме ленты по периметру здания и под несущие стены, а может иметь вид сплошной подошвы. Существуют различные виды фундаментов монолитного типа – бутовый, бутобетонный, железобетонный.

Для бутового фундамента используется бутовый камень – такие фундаменты возводятся в тех районах, где идет добыча этого строительного материала. Бут кладется на основание из бетонного раствора, промежутки между камнями заполняются щебенкой и уплотняют. Всю конструкцию заливают раствором, а вертикальные швы фундамента обязательно армируют при помощи сетки. Ширина такого фундамента должна быть больше ширины стен здания.

Для железобетонного ленточного фундамента можно выделить разные виды фундаментов – мелкозаглубленный и заглубленный. В первом случае грунт должен быть устойчивым и неподверженным пучению. Уровень грунтовых вод должен проходить ниже точки замерзания грунта. Во втором случае грунт также не должен быть скользящим, а почва не должна быть болотистой.

Схема возведения такова – делается траншея, устанавливается опалубка и заливается бетонный раствор.

Достоинства:

• при использовании бутового камня стоимость работ будет меньше — бут является дешевым материалом;
• прочность и пластичность конструкции;
• устойчивость к движениям почвы;
• простота в изготовлении;
• выдерживает большие нагрузки – можно строить дома до 3 этажей и укладывать бетонные плиты;
• фундамент может применяться под стены из любых материалов.

Недостатки:

• высокая стоимость работ в случае возведения железобетонного фундамента – потребуется большое количество бетона и арматуры;
• обязательно должна быть сделана гидроизоляция по всей поверхности фундамента;
• по периметру здания необходимо сделать опалубку;
• нельзя применять на почвах с перепадами высот и непрочных грунтах.

Плитный фундамент

Плитный тип фундамента представляет собой сплошное бетонное основание по периметру здания. Можно использовать бетонную плиту заводского производства, а можно сделать заливку на месте. Для этого выкапывается неглубокий котлован, дно утрамбовывают, засыпают песком и укладывают арматуру, проволоку и другие железные детали. Заливают плиту из бензовоза за один раз.

Достоинства:

• высокая степень надежности – подходит для сейсмически активных регионов;
• упрощение дальнейших работ по заливке или укладке пола – лаги не потребуются, а на основании можно делать стяжку и дополнительный утепляющий слой;
• использование на слабых грунтах с высоким уровнем протекания грунтовых вод.

Недостатки:

• невозможность постройки подвального помещения;
• дороговизна.

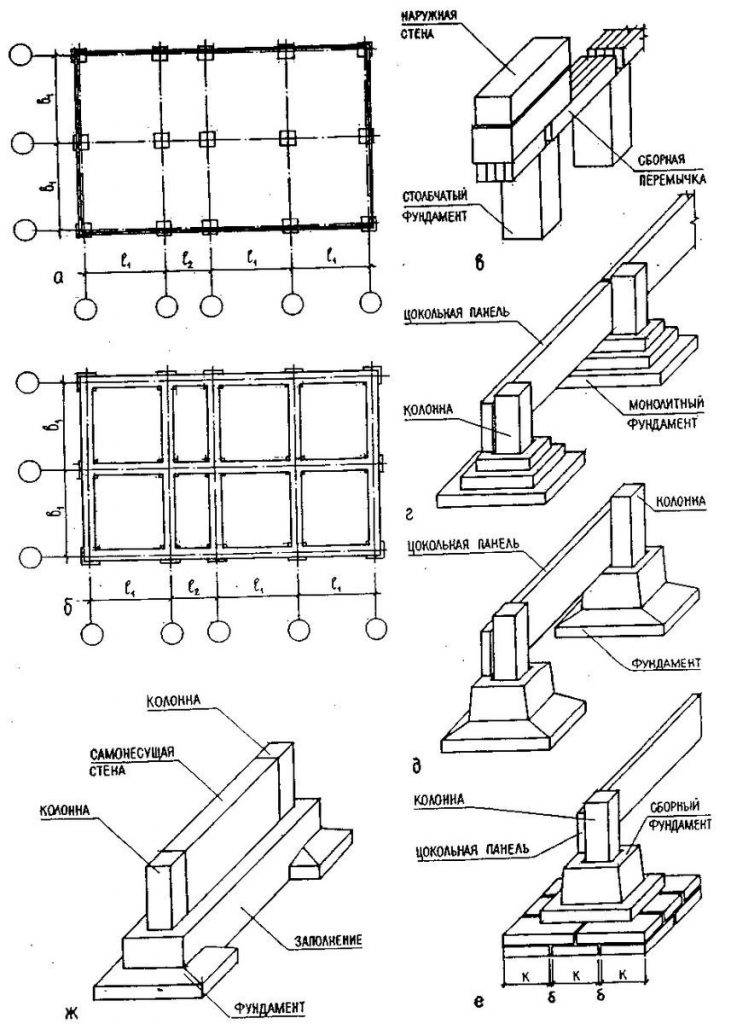

Столбчатый фундамент

Столбчатый фундамент состоит из деревянных или железобетонных столбиков, на которые укладывается первый ряд сруба и брус перекрытия. Вместо столбов можно применять асбестовые трубы большого диаметра. Столбики устанавливают в небольшие котлованы на твердое основание.

Достоинства:

• единственно возможный вариант для заболоченных почв;
• низкая стоимость работ.

Недостатки:

• применяется только на сухих грунтах;
• нельзя возводить на участках с уклоном;
• подойдет только для домов с легкими стенами без подвальных помещений.

Свайный фундамент

Свайный фундамент подойдет практически для всех видов грунтов, за исключением только скальных оснований. Его основой являются сваи, которые помещаются на определенную глубину и соединяются между собой ростверками в каркас. Сваи бывают забивными и винтовыми.

Достоинства:

• использование на любых грунтах даже в условиях вечной мерзлоты;
• применение на неровном рельефе;
• легкость сборки;
• небольшие временные затраты;
• универсальность – подходит не только для зданий, но и для трубопроводов, мостов и иных сооружений.

Недостатки:

• необходимость применения сваезабивной техники.

Фундамент под Модульные здания — Завод модульных зданий «ТБС»

Возводим фундаменты для модульных зданий в срок от 1 дня. Работаем на любом типе грунта. Соблюдаем СНиПы. Точное время и стоимость возведения рассчитываются индивидуально. Строительство основания для быстровозводимых зданий включает исследование грунта, подготовку пятна застройки, возведение опалубки, гидроизоляцию. Используем собственный инструмент и профессиональную опалубку.

Быстровозводимые сооружения отличаются лёгкостью конструкции, но основание необходимо, чтобы избежать деформации в случае проседания почвы. В некоторых случаях модульное здание устанавливаем на щебне-песчаную подушку или брусья. Но это подходит только для временных строений с нагрузкой до 200 кг/м2.

Устанавливаем все виды фундамента для модульных зданий: ленточный, свайный, монолитный. Выбор зависит от типа рельефа почвы, нагрузки и этажности строения, предполагаемого время использования. Проектный отдел компании «Технологии Быстрого Строительства» выполнит анализ грунта, просчитает нагрузку, подберёт оптимальное основание.

Монолитный ленточный фундамент

28 дней (срок обусловлен периодом набора прочности бетоном)

Монолитный ленточный фундамент представляет собой армированную бетонную ленту по периметру модульного здания. В работы по устройству входит выкапывание траншеи, монтаж опалубки, вязка арматуры, заливка раствором. Его целесообразно использовать для модульных зданий, если планируется эксплуатация более 5-10 лет. Отлично выдержит нагрузку до 3-х этажей. Дороже свайного, но дешевле монолитных и ж/б плит.

Преимущества ленточного фундамента:

• большая несущая способность;
• подходит для северных регионов;
• подходит для зданий высотой до 3 этажей.

Монолитная мелкозаглубленная плита

28 дней (срок обусловлен периодом набора прочности бетоном)

Монолитная плита дорогой вид фундамента для быстровозводимых зданий. Его используют там, где другой тип основания невозможен – на болотистых почвах, подвижном грунте. Не подходит для местностей с уклоном. А также есть трудности при возведении в зимний период. Технология устройства не сложная – сооружается короб, по площади чуть больше модульного здания, заполняется арматурой и раствором.

Преимущества фундамента-монолитной плиты:

• надёжность и долговечность;
• универсальность – подходит под любой тип грунта;
• равномерное распределение нагрузки.

Дорожные или аэродромные ж/б плиты

28 дней (срок обусловлен периодом набора прочности бетоном)

Аэродромные ж/б плиты хорошо выдерживают нагрузку многоэтажного модульного здания. Они устанавливаются на подушку и выравниваются. Отличный вариант если объект находится рядом с горнодобывающими предприятиями или масштабными земельными работами. Не применяется для подвижных почв, так как при усадке плиты поменяют наклон, а здание деформируется.

Преимущества фундамента аэродромных ж/б плит:

• имеют пониженную чувствительность к сейсмоактивности;
• подходит под большинство типов почв;
• выдерживает большие нагрузки;
• быстрый монтаж.

Железобетонные сваи

28 дней (срок обусловлен периодом набора прочности бетоном)

Железобетонные сваи подходят для песчаных, болотистых почв, грунта с высоким уровнем грунтовых вод. Представляют собой столб из бетона с арматурным каркасом – выкапывается яма, заполняется арматурой, затем заливается бетоном. Согласно своду правил по строительству на один блок-контейнер 10 футов необходимо минимум 4 точки опоры.

Преимущества фундамента железобетонных свай:

• устойчивость к перепадам температур;
• возможность проводить работы при температуре до -10 градусов;
• срок службы более 80 лет.

Винтовые сваи

28 дней (срок обусловлен периодом набора прочности бетоном)

Винтовые сваи для модульных зданий состоят из металлического стержня и лопастей на конце. Они вкручиваются в грунт. Такая технология обеспечивает неподвижность, так как сваи упираются лопастями и не проседают. Для защиты от коррозии покрываются специальными составами. В отличие от забивных, работы при монтаже винтовых свай не шумные, не создают вибраций.

Преимущества фундамента винтовых свай:

• возможность использования на склонах;
• быстрый монтаж – нет необходимости ждать набора прочности, как у бетона;
• возможность повторного использования;
• почти нет земляных работ.

РАСЧЕТ СТОИМОСТИ ФУНДАМЕНТА

Отправьте заявку и получите расчет стоимости устройства фундамента для модульного здания по вашим параметрам

Получить стоимость

Типы фундаментов и их использование в строительстве

🕑 Время чтения: 1 минута

Фундаменты делятся на мелкие и глубокие. Обсуждаются типы фундаментов под мелкозаглубленные и заглубленные фундаменты для строительства зданий и их применение.

Целесообразно знать пригодность каждого типа фундамента до их выбора в любом строительном проекте.

Состав:

• Типы фундаментов и их использование
• Типы мелкозаглубленных фундаментов
• 1. Индивидуальные или изолированные фундаменты
• 2. Комбинированные фундаменты
• 3. Ленточные или ленточные фундаменты и фундаменты стен
• 4. Фундаменты из плит или матов
• Свайные фундаменты
• 6. Буронабивные или кессонные фундаменты
  • Резюме:

Ниже приведены различные типы фундаментов, используемых в строительстве:

1. Неглубокий фундамент
   • Отдельный или изолированный фундамент
   • Комбинированный фундамент
   • Ленточный фундамент
   • Плотный или матовый фундамент
2. Глубокий фундамент
   • Свайный фундамент
   • Буровые шахты или кессоны

1. Индивидуальный или изолированный фундамент

Индивидуальный или изолированный фундамент является наиболее распространенным типом фундамента, используемого для строительства зданий. Этот фундамент строится для одной колонны и также называется фундаментом подушки.

Форма индивидуального фундамента квадратная или прямоугольная и используется, когда нагрузки от конструкции воспринимаются колоннами. Размер рассчитывается исходя из нагрузки на колонну и безопасной несущей способности грунта.

Прямоугольный изолированный фундамент выбирается, когда фундамент испытывает моменты из-за эксцентриситета нагрузок или из-за горизонтальных сил.

Например, рассмотрим колонну с вертикальной нагрузкой 200 кН и безопасной несущей способностью 100 кН/м ² , тогда необходимая площадь фундамента будет 200/100 = 2 м ² . Так, для квадратного фундамента длина и ширина фундамента будут 1,414 м х 1,414 м.

Фундамент комбинированный строится, когда две или более колонн расположены достаточно близко и их изолированные фундаменты перекрывают друг друга. Это комбинация изолированных фундаментов, но их конструкция отличается.

Форма этого основания представляет собой прямоугольник и используется, когда нагрузки от конструкции воспринимаются колоннами.

Фундаменты фундаментные, основание которых шире, чем типичный фундамент несущей стены. Более широкое основание этого типа фундамента распределяет вес конструкции здания по большей площади и обеспечивает лучшую устойчивость.

Распорные фундаменты и фундаменты стен используются для отдельных колонн, стен и опор мостов, где несущий слой грунта находится в пределах 3 м (10 футов) от поверхности земли. Несущая способность грунта должна быть достаточной, чтобы выдержать вес конструкции на площади основания конструкции.

Их не следует использовать на почвах, где есть вероятность просачивания грунтовых вод над несущим слоем почвы, что может привести к размыву или разжижению.

Фундаменты на плотах или матах — это типы фундаментов , которые распределяются по всей площади здания, чтобы выдерживать тяжелые структурные нагрузки от колонн и стен.

Матовый фундамент используется для фундаментов колонн и стен, где нагрузка от конструкции на колонны и стены очень высока. Это используется для предотвращения дифференциальной осадки отдельных фундаментов, таким образом, спроектированных как единый мат (или комбинированный фундамент) всех несущих элементов конструкции.

Подходит для расширяющихся грунтов, несущая способность которых меньше для пригодности широких фундаментов и фундаментов стен. Сплошной фундамент экономичен, когда половина площади строения покрыта отдельными цоколями и предусмотрены цокольные фундаменты.

Эти фундаменты не следует использовать там, где уровень грунтовых вод находится выше опорной поверхности почвы. Использование тонального крема в таких условиях может привести к размыву и разжижению.

Свайный фундамент представляет собой тип фундамента глубокого заложения, который используется для передачи тяжелых нагрузок от строения на слои твердой породы значительно ниже уровня земли.

Свайный фундамент используется для передачи тяжелых нагрузок конструкций через колонны на слои твердого грунта, которые находятся намного ниже уровня земли, где не могут быть использованы мелкозаглубленные фундаменты, такие как фундаментные фундаменты и матовые фундаменты. Это также используется для предотвращения подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра.

Подробнее о фундаментах глубокого заложения

Свайные фундаменты обычно используются для грунтов, где почвенные условия вблизи поверхности земли не подходят для больших нагрузок. Глубина пластов твердых пород может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент воспринимает нагрузки от конструкции за счет поверхностного трения и торцевой опоры. Использование свайных фундаментов также предотвращает неравномерную осадку фундаментов.

Подробнее о свайном фундаменте

Буровые шахты, также называемые кессонами, представляют собой тип глубокого фундамента и действуют аналогично свайным фундаментам, описанным выше, но представляют собой монолитные фундаменты высокой мощности. Он противостоит нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног и/или их комбинации. Сооружение буровых стволов или кессонов производится с помощью шнека.

Пробуренные валы могут воспринимать нагрузки на колонны больше, чем свайные фундаменты. Он используется там, где глубина твердых слоев ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

Буровые шахты или кессонные фундаменты непригодны при наличии глубоких отложений мягких глин и рыхлых водоносных зернистых грунтов. Он также не подходит для грунтов, где трудно стабилизировать кавернозные образования, грунты, состоящие из валунов, существует артезианские водоносные горизонты.

Сводка:

Каковы общие классификации фундаментов?

Фундаменты зданий в целом подразделяются на мелкие и глубокие.

Какие бывают типы мелкозаглубленных фундаментов?

Типы мелкозаглубленных фундаментов: индивидуальный или изолированный фундамент, комбинированный фундамент, ленточный фундамент, плитный или матовый фундамент.

Какие бывают типы глубокого фундамента?

Типы глубоких фундаментов: свайные и буронабивные или кессонные.

Чем отличается свайный фундамент от буронабивного?

Буронабивные шахты действуют аналогично свайным фундаментам, но представляют собой монолитные фундаменты высокой несущей способности. Он может передавать нагрузки на колонны больше, чем свайные фундаменты. Он используется там, где глубина твердых слоев ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

В чем разница между изолированным и комбинированным фундаментом?

Комбинированный фундамент строится, когда две или более колонны расположены достаточно близко друг к другу и их изолированные фундаменты перекрывают друг друга. Это комбинация изолированных фундаментов, но их конструкция отличается.

Когда используется плотный или матовый фундамент?

Сплошной или матовый фундамент используется для фундаментов колонн и стен, где нагрузка от конструкции на колонны и стены очень высока. Плоты используются для предотвращения неравномерной осадки отдельных фундаментов, поэтому они спроектированы как комбинированные фундаменты всех несущих элементов конструкции.

Подробнее: Исследование грунта и типы фундаментов на основе свойств грунта

Что такое фундамент в строительстве? Их функции и назначение

🕑 Время чтения: 1 минута

Содержание:

• Что такое фундамент в строительстве?
• Какова цель фонда?
• Функции фундамента в строительстве
• Требования к хорошему фундаменту

Фундамент — это самая нижняя часть здания или гражданской конструкции, находящаяся в непосредственном контакте с грунтом, которая безопасно передает нагрузки от конструкции на грунт.

Рис.1. Фундамент здания в строительстве

Для устройства фундамента траншеи роют глубже в почву до достижения твердого слоя. Для укрепления основания фундамента в эту траншею заливают бетон. Эти траншеи объединены с арматурным каркасом для увеличения прочности фундамента. Выступающие наружу стальные стержни действуют как кости и должны быть соединены с основанием наверху. После правильной заливки фундамента можно приступать к строительству здания. Строительство фундамента может быть выполнено из бетона, стали, камня, кирпича и т. д. Выбор материала и типа фундамента для желаемой конструкции зависит от расчетных нагрузок и типа подстилающего грунта. Проект фундамента должен учитывать различные воздействия строительства на окружающую среду. Например, земляные и свайные работы, выполняемые для глубокого фундамента, могут привести к неблагоприятному нарушению близлежащего грунта и фундамента конструкции. Иногда это может вызвать проблемы с урегулированием соседней структуры. Такие эффекты должны быть изучены и приняты во внимание, прежде чем подвергаться таким операциям. Утилизация отходов от операций должна быть утилизирована надлежащим образом. Строительство фундамента должно быть сделано, чтобы противостоять внешней атаке вредных веществ.

• Подстилающий грунт под фундаментной конструкцией не разрушался при сдвиге
• Осадка, возникшая во время первой сервисной нагрузки, или должна быть в пределах
• Допустимое опорное давление можно определить как давление, которое грунт может выдержать без разрушения.

Фундаменты предусмотрены для всех несущих конструкций в следующих целях:

• Фундамент – это основная причина устойчивости любой конструкции. Чем прочнее фундамент, тем устойчивее конструкция.
• Надлежащее проектирование и строительство фундаментов обеспечивают надлежащую поверхность для разработки основания на надлежащем уровне и на твердом основании.
• Специально разработанное основание помогает избежать бокового смещения опорного материала.
• Надлежащий фундамент равномерно распределяет нагрузку на поверхность кровати. Такой равномерный перенос помогает избежать неравномерной осадки здания. Дифференциальная осадка является нежелательным строительным эффектом.
• Фундамент служит для полного распределения нагрузки от конструкции на большую площадь основания, а затем на грунт под ним. Эта нагрузка, передаваемая на грунт, должна находиться в пределах допустимой несущей способности грунта.

Исходя из назначения фундамента в строительстве, к основным функциям фундамента можно отнести следующие:

1. Обеспечение общей поперечной устойчивости конструкции
2. Фундамент выполняет функцию обеспечения ровной поверхности для строительства основания
3. Распределение нагрузки осуществляется равномерно
4. Интенсивность нагрузки снижается до безопасной несущей способности грунта
5. Эффект движения почвы сдерживается и предотвращается
6. Вопросы размыва и подкопа решаются устройством фундамента

Проектирование и строительство хорошо работающего фундамента должны соответствовать некоторым основным требованиям, которые нельзя игнорировать. Они есть:

1. Конструкция и конструкция фундамента выполнены таким образом, чтобы он мог выдерживать, а также передавать постоянные и действующие нагрузки на почву.
