Фундамент здания: Промышленные виды и типы фундаментов

Виды фундаментов

Строительство любого здания, неважно, какого назначения, начинается с возведения фундамента. Существуют разные виды фундаментов, а предпочтение того или иного типа этой строительной конструкции будет зависеть от многих факторов.

• Самый основой фактор – это тип грунта. Для разных типов грунта один и тот же вид фундамента не подойдет.
• Глубина залегания грунтовых вод также имеет большое значение. Некоторые виды фундаментов категорически противопоказано строить на площадках, где грунтовые воды проходят близко от поверхности.
• Тип здания также влияет на выбор вида фундамента. Для жилых домов подойдет один фундамент, а для промышленных объектов – совсем другой.
• Этажность возводимого здания, материал его стен напрямую влияют на выбор типа фундамента.
• И еще один немаловажный фактор – это объем финансирования объекта строительства. На постройку фундамента уйдет не менее одной четвертой части всего бюджета на строительство здания. Более дешевый вариант возведения фундамента явно предпочтут дорогому, но стоит помнить о том, что слишком большая экономия на возведении фундамента может привести в дальнейшем к печальным последствиям.

Содержание

1. Виды фундаментов и их применение
2. Ленточный тип фундамента
3. Сборный фундамент
4. Монолитный фундамент
5. Плитный фундамент
6. Столбчатый фундамент
7. Свайный фундамент

Виды фундаментов и их применение

На данный момент в строительной отрасли применяются три основных типа фундамента:

• ленточный;
• столбчатый;
• свайный.

Существующее большое количество видов фундаментов укладывается в эти три типа.

Ленточный тип фундамента

Основой ленточных типов фундамента является железобетонное основание, сплошное или частичное, в виде ленты. Такой фундамент применяется повсеместно, так как подходит для практически любых климатических условий, выдерживает грунтовые колебания и может применяться для любых видов зданий и сооружений. Выбор типа фундамента в конкретных случаях будет зависеть от состояния грунта, на котором планируется возвести здание, и массы планируемого к строительству объекта. Различают следующие подтипы:

• сборный;
• монолитный;
• плитный.

Это довольно большое количество видов фундаментов ленточного типа производятся по различным технологиям, но общим в них является то, что обязательно выкапывается траншея нужной формы и собирается арматурный каркас. А в конечном итоге получается основание в виде ленты.

Сборный фундамент

Сборные виды фундаментов собираются из бетонных блоков большого размера, которые соединяются между собой. Вручную эти блоки перемещать нельзя по причине их тяжести, поэтому для их перемещения и укладки применяется строительная техника. Также сборный фундамент может быть возведен из кирпича.

Последовательность работы такова – на песчаной подушке по размерам здания делается бетонное основание (другое название – бетонная подготовка). Бетонные блоки укладываются по его периметру. Скрепление блоков между собой производится при помощи бетонного раствора, который заливается в специальные пазы на их боковых сторонах. Углы получившейся ленточной конструкции также связывают между собой.

Преимущества сборного фундамента:

• быстрое возведение – строительство дома можно провести за летне-осенний период;
• отсутствует необходимость ждать затвердения бетона.

Недостатки:

• пониженная прочность стыков на разрыв и воздействие напряжения;
• промерзание стыков;
• необходимость применения спецтехники;
• дороговизна – при возведении зданий с цокольным этажом придется делать гидроизоляцию.

Монолитный фундамент

Монолитный тип фундамента – это сплошная железобетонная основа на арматурном каркасе. Основа может в форме ленты по периметру здания и под несущие стены, а может иметь вид сплошной подошвы. Существуют различные виды фундаментов монолитного типа – бутовый, бутобетонный, железобетонный.

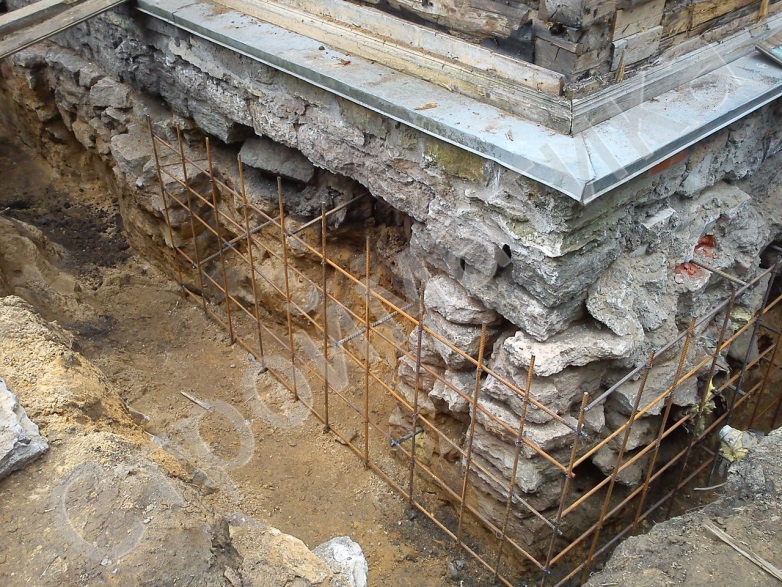

Для бутового фундамента используется бутовый камень – такие фундаменты возводятся в тех районах, где идет добыча этого строительного материала. Бут кладется на основание из бетонного раствора, промежутки между камнями заполняются щебенкой и уплотняют. Всю конструкцию заливают раствором, а вертикальные швы фундамента обязательно армируют при помощи сетки. Ширина такого фундамента должна быть больше ширины стен здания.

Для железобетонного ленточного фундамента можно выделить разные виды фундаментов – мелкозаглубленный и заглубленный. В первом случае грунт должен быть устойчивым и неподверженным пучению. Уровень грунтовых вод должен проходить ниже точки замерзания грунта. Во втором случае грунт также не должен быть скользящим, а почва не должна быть болотистой.

Схема возведения такова – делается траншея, устанавливается опалубка и заливается бетонный раствор.

Достоинства:

• при использовании бутового камня стоимость работ будет меньше — бут является дешевым материалом;
• прочность и пластичность конструкции;
• устойчивость к движениям почвы;
• простота в изготовлении;
• выдерживает большие нагрузки – можно строить дома до 3 этажей и укладывать бетонные плиты;
• фундамент может применяться под стены из любых материалов.

Недостатки:

• высокая стоимость работ в случае возведения железобетонного фундамента – потребуется большое количество бетона и арматуры;
• обязательно должна быть сделана гидроизоляция по всей поверхности фундамента;
• по периметру здания необходимо сделать опалубку;
• нельзя применять на почвах с перепадами высот и непрочных грунтах.

Плитный фундамент

Плитный тип фундамента представляет собой сплошное бетонное основание по периметру здания. Можно использовать бетонную плиту заводского производства, а можно сделать заливку на месте. Для этого выкапывается неглубокий котлован, дно утрамбовывают, засыпают песком и укладывают арматуру, проволоку и другие железные детали. Заливают плиту из бензовоза за один раз.

Достоинства:

• высокая степень надежности – подходит для сейсмически активных регионов;
• упрощение дальнейших работ по заливке или укладке пола – лаги не потребуются, а на основании можно делать стяжку и дополнительный утепляющий слой;
• использование на слабых грунтах с высоким уровнем протекания грунтовых вод.

Недостатки:

• невозможность постройки подвального помещения;
• дороговизна.

Столбчатый фундамент

Столбчатый фундамент состоит из деревянных или железобетонных столбиков, на которые укладывается первый ряд сруба и брус перекрытия. Вместо столбов можно применять асбестовые трубы большого диаметра. Столбики устанавливают в небольшие котлованы на твердое основание.

Достоинства:

• единственно возможный вариант для заболоченных почв;
• низкая стоимость работ.

Недостатки:

• применяется только на сухих грунтах;
• нельзя возводить на участках с уклоном;
• подойдет только для домов с легкими стенами без подвальных помещений.

Свайный фундамент

Свайный фундамент подойдет практически для всех видов грунтов, за исключением только скальных оснований. Его основой являются сваи, которые помещаются на определенную глубину и соединяются между собой ростверками в каркас. Сваи бывают забивными и винтовыми.

Достоинства:

• использование на любых грунтах даже в условиях вечной мерзлоты;
• применение на неровном рельефе;
• легкость сборки;
• небольшие временные затраты;
• универсальность – подходит не только для зданий, но и для трубопроводов, мостов и иных сооружений.

Недостатки:

• необходимость применения сваезабивной техники.

Фундамент модульного здания: требования и типы фундаментов

Принято считать, что благодаря небольшому весу и надёжному каркасу модульных зданий, при их строительстве можно обойтись без фундамента. Это утверждение верно лишь по отношению к временным постройкам, да и то исключительно в тех случаях, когда конструкция относительно легкая: отдельно стоящая бытовка или одноэтажное сооружение. Если же модульное здание имеет 2 или даже 3 этажа и в планах стоит длительная и успешная эксплуатация модульного здания, то без качественного фундамента не обойтись. И здесь возможно несколько вариантов.

Фундамент модульного здания: факторы выбора

Главные факторы выбора фундамента:

1. Характеристики грунта на участке, наличие уклона;
2. Ожидаемый срок эксплуатации;
3. Количество этажей и модулей.

Также нужно учесть, будет ли строение перемещаться на другое место.

подробнее…

Административно бытовой комплекс в Воскресенске

подробнее…

Модульная раздевалка с душевой во Владимире

Обустройство фундамента: основные правила

При обустройстве фундамента под модульное здание:

• Исключается риск проседания;
• Проверяется правильность расположения высотных отметок фундамента;
• Используются такие материалы, как железобетон, щебёнка, кирпич, асфальт или сваи.

Важно учесть:

• Есть ли фундамент или нет



  На имеющуюся или подготовленную площадку (без фундамента) разрешается устанавливать только здания в один этаж.

• Какова этажность здания



  В случае полного опирания должна обеспечиваться правильная несущая способность конструкции (3, 6 или 9 т/кв. м для строений в 1, 2 и 3 этажа соответственно).

• Для щебеночного фундамента



  При обустройстве щебёночного фундамента снизу насыпается песок. Требования к материалам определяются ГОСТ 8267- 93 и ГОСТ 8736-85.

• Для асфальтобетонного покрытия



  При обустройстве асфальтобетонного покрытия используются ГОСТ 9128-84 и СНиП 3.06.03-85.

• Для монолитного столбчатого фундамента



  При обустройстве монолитных столбчатых фундаментов, свай или кирпичных фундаментов каждый офисный модульный блок должен иметь шесть или восемь точек опоры (количество опор зависит от размера конструкции). В обязательном порядке учитываются характеристики местности, строение почвы, допустимые нагрузки, глубина промерзания и пр.

Обустройство фундамента модульных строений – важный этап, который не стоит игнорировать, рассчитывая на длительную их эксплуатацию.

Комбинированный фундамент

С одной здания для опирания использованы бетонные столбы, в низине, а на возвышенности используется обычный фундамент из кирпича, положенного в один слой. При этом даже в тех частях фундамента, где поставлены бетонные опоры, также был использован еще и кирпич для заполнения основания. Такое решение применяет в ситуациях, когда здание надо смонтировать на наклонной поверхности. Оно позволяет существенное сэкономить на предварительных земляных работах не в ущерб качеству.

Технический цокольный фундамент

При выполнении сложных проектов, в которых требуется проложить сложные развлетвленные сети внутренних коммуникаций (водоснабжение, водоотведение, кондиционирование, отопление), мы размещаем в основании здания специальный цокольный фундамент. Он представляет собой специально рассчитанный металлокаркас из профильной трубы, поднимающий уровень пола на высоту 1 метр. При желании заказчика, если требуется сохранить уровень пола на высоте земли, мы можем заглубить цокольный каркас, но, разумеется, это потребует дополнительных земляных работ.

Наши лицензии и сертификаты

НАШИ ПРЕИМУЩЕСТВА

Отзывы о нас

АО «345 МЗ»

Одним из условий успешного бизнеса является конструктивное взаимодействие с надежными партнерами, которые благодаря своему профессионализму и стремлению к самым высоким результатам помогают решать задачи любой сложности и рука об руку, развиваясь и совершенствуясь, достигать поставленные цели.

Выражаем искреннюю благодарность и признательность ООО «СтройМонтажСервис-М» за длительное и плодотворное сотрудничество, профессионализм и лояльность, готовность пойти навстречу и способность принимать оптимальные решения.

Мы высоко ценим установившиеся между нами партнерские отношения и взаимопонимание. Хотим подчеркнуть высокий уровень профессионализма Вашего персонала и поблагодарить за оперативность в решении вопросов.

Желаем Вам динамично развиваться, не теряя завоеванные позиции и постигая новые вершины, успешности, устойчивости и признания.

ООО «Казанский Посад»

ООО Специализированный застройщик «Казанский Посад» выражает благодарность за сотрудничество Обществу с ограниченной ответственностью «СтройМонтажСервис-М».

Хотим подчеркнуть Ваш высокий уровень профессионализма и оперативность. Мы надеемся, что в будущем наше сотрудничество станет более плодотворным и длительным.

Желаем коллективу компании СМС-М творческих успехов, удачных проектов и успешного партнерства.

Возможно вас заинтересуют:

• ТИПОВЫЕ МОДУЛЬНЫЕ ЗДАНИЯ
• ЗДАНИЯ БЕЗ ФУНДАМЕНТА
• СРОК СЛУЖБЫ МОДУЛЬНЫХ ЗДАНИЙ
• ЗАЗЕМЛЕНИЕ БЫТОВОГО ГОРОДКА
• ПОСТАВКА МОДУЛЬНЫХ ЗДАНИЙ

Выполненные проекты по теме

Городок в Тамани

февраль — апрель 2019

2 общежития СУ-155

лето 2008

Есть вопросы? Напишите нам!

Что такое фундамент в строительстве? Их функции и назначение

🕑 Время чтения: 1 минута

Содержание:

• Что такое фундамент в строительстве?
• Какова цель фонда?
• Функции фундамента в строительстве
• Требования к хорошему фундаменту

Фундамент — это самая нижняя часть здания или гражданской конструкции, находящаяся в непосредственном контакте с грунтом, которая безопасно передает нагрузки от конструкции на грунт. Как правило, фонд можно разделить на два, а именно

глубокий фундамент.

Рис.1. Фундамент здания в строительстве

Для устройства фундамента траншеи роют глубже в почву до достижения твердого слоя. Для укрепления основания фундамента в эту траншею заливают бетон. Эти траншеи объединены с арматурным каркасом для увеличения прочности фундамента. Выступающие наружу стальные стержни действуют как кости и должны быть соединены с основанием наверху. После правильной заливки фундамента можно приступать к строительству здания. Строительство фундамента может быть выполнено из бетона, стали, камня, кирпича и т.

• Подстилающий грунт под конструкцией фундамента не подвергался разрушению при сдвиге
• Осадка, возникшая во время первой сервисной нагрузки, или должна быть в пределах
• Допустимое опорное давление можно определить как давление, которое грунт может выдержать без разрушения.

Фундаменты предусмотрены для всех несущих конструкций в следующих целях:

• Фундамент – главная причина стабильности любой конструкции. Чем прочнее фундамент, тем устойчивее конструкция.
• Надлежащее проектирование и строительство фундаментов обеспечивают надлежащую поверхность для разработки основания на надлежащем уровне и на твердом основании.
• Специально разработанное основание помогает избежать бокового смещения опорного материала.
• Надлежащий фундамент равномерно распределяет нагрузку на поверхность кровати. Такой равномерный перенос помогает избежать неравномерной осадки здания. Дифференциальная осадка является нежелательным строительным эффектом.
• Фундамент служит для полного распределения нагрузки от конструкции на большую площадь основания, а затем на грунт под ним. Эта нагрузка, передаваемая на грунт, должна находиться в пределах допустимой несущей способности грунта.

Исходя из назначения фундамента в строительстве, к основным функциям фундамента можно отнести следующие:

1. Обеспечение общей поперечной устойчивости конструкции
2. Фундамент выполняет функцию обеспечения ровной поверхности для строительства основания
3. Распределение нагрузки осуществляется равномерно
4. Интенсивность нагрузки снижается до безопасной несущей способности грунта
5. Эффект движения почвы сопротивляется и предотвращается
6. Вопросы размыва и подкопа решаются устройством фундамента

Проектирование и строительство хорошо работающего фундамента должны соответствовать некоторым основным требованиям, которые нельзя игнорировать. Они есть:

1. Конструкция и конструкция фундамента выполнены таким образом, чтобы он мог выдерживать, а также передавать постоянные и действующие нагрузки на почву. Этот перенос должен быть выполнен без каких-либо расчетов, которые могут привести к любой форме проблем со стабильностью конструкции.
2. Дифференциальную осадку можно избежать, используя жесткое основание для фундамента. Эти проблемы более выражены в областях, где наложенные нагрузки неравномерны по своей природе.
3. В зависимости от почвы и площади рекомендуется иметь более глубокий фундамент, чтобы он мог защитить от любых повреждений или бедствия. В основном это вызвано проблемой усадки и набухания из-за изменений температуры.
4. Выбранное место для фундамента должно быть зоной, на которую не влияют будущие работы или факторы.

Подробнее: Типы фундаментов зданий и их использование в строительстве Типы глубоких фундаментов, используемых в строительстве, и их использование

Типы фундаментов и их использование в строительстве

🕑 Время чтения: 1 минута

Фундаменты подразделяются на мелкозаглубленные и глубокие. Обсуждаются типы фундаментов под мелкозаглубленные и заглубленные фундаменты для строительства зданий и их применение.

Целесообразно знать пригодность каждого типа фундамента до их выбора в любом строительном проекте.

Состав:

• Типы фундаментов и их использование
• Типы мелкозаглубленных фундаментов
• 1. Индивидуальные или изолированные фундаменты
• 2. Комбинированные фундаменты
• 3. Ленточные или ленточные фундаменты и фундаменты стен
• 4. Фундаменты из плотных или матовых плит
50 90 07 Глубокие фундаменты Свайные фундаменты
• 6. Буронабивные или кессонные фундаменты
  • Резюме:

Ниже приведены различные типы фундаментов, используемых в строительстве:

1. Неглубокий фундамент
   • Отдельный или изолированный фундамент
   • Комбинированный фундамент
   • Ленточный фундамент
   • Фундамент на плотной или матовой основе
2. Глубокий фундамент
   • Свайный фундамент
   • Буровые шахты или кессоны

1. Индивидуальный или изолированный фундамент

Индивидуальный или изолированный фундамент является наиболее распространенным типом фундамента, используемого для строительства зданий. Этот фундамент строится для одной колонны и также называется фундаментом подушки.

Форма индивидуального фундамента квадратная или прямоугольная и используется, когда нагрузки от конструкции воспринимаются колоннами. Размер рассчитывается исходя из нагрузки на колонну и безопасной несущей способности грунта.

Прямоугольный изолированный фундамент выбирается, когда фундамент испытывает моменты из-за эксцентриситета нагрузок или из-за горизонтальных сил.

Например, рассмотрим колонну с вертикальной нагрузкой 200 кН и безопасной несущей способностью 100 кН/м ² , тогда необходимая площадь фундамента будет 200/100 = 2 м ² . Так, для квадратного фундамента длина и ширина фундамента будут 1,414 м х 1,414 м.

Фундамент комбинированный строится, когда две или более колонн расположены достаточно близко друг к другу и их изолированные фундаменты перекрывают друг друга. Это комбинация изолированных фундаментов, но их конструкция отличается.

Форма этого основания представляет собой прямоугольник и используется, когда нагрузки от конструкции воспринимаются колоннами.

Фундаменты фундаментные, основание которых шире, чем типичный фундамент несущей стены. Более широкое основание этого типа фундамента распределяет вес конструкции здания по большей площади и обеспечивает лучшую устойчивость.

Распространение фундаментов и фундаментов стен используются для отдельных колонн, стен и опор мостов, где несущий слой грунта находится в пределах 3 м (10 футов) от поверхности земли. Несущая способность грунта должна быть достаточной, чтобы выдержать вес конструкции на площади основания конструкции.

Их не следует использовать на почвах, где есть вероятность протекания грунтовых вод над несущим слоем почвы, что может привести к размыву или разжижению.

Фундаменты на плотах или матах — это типы фундаментов , которые распределяются по всей площади здания, чтобы выдерживать тяжелые структурные нагрузки от колонн и стен.

Матовый фундамент используется для фундаментов колонн и стен, где нагрузка от конструкции на колонны и стены очень высока. Это используется для предотвращения дифференциальной осадки отдельных фундаментов, таким образом, спроектированных как единый мат (или комбинированный фундамент) всех несущих элементов конструкции.

Подходит для расширяющихся грунтов, несущая способность которых меньше для пригодности широких фундаментов и фундаментов стен. Сплошной фундамент экономичен, когда половина площади строения покрыта отдельными цоколями и предусмотрены цокольные фундаменты.

Эти фундаменты не следует использовать там, где уровень грунтовых вод находится выше опорной поверхности почвы. Использование тонального крема в таких условиях может привести к размыву и разжижению.

Свайный фундамент представляет собой тип фундамента глубокого заложения, который используется для передачи тяжелых нагрузок от конструкции на слои твердой породы намного глубже уровня земли.

Свайный фундамент используется для передачи тяжелых нагрузок конструкций через колонны на слои твердого грунта, которые находятся намного ниже уровня земли, где нельзя использовать мелкозаглубленные фундаменты, такие как фундаменты на фундаменте и маты. Это также используется для предотвращения подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра.

Подробнее о фундаментах глубокого заложения

Свайные фундаменты обычно используются для грунтов, где почвенные условия вблизи поверхности земли не подходят для больших нагрузок. Глубина пластов твердых пород может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент воспринимает нагрузки от конструкции за счет поверхностного трения и торцевой опоры. Использование свайных фундаментов также предотвращает неравномерную осадку фундаментов.

Подробнее о свайном фундаменте

Буровые шахты, также называемые кессонами, представляют собой тип глубокого фундамента и действуют аналогично свайным фундаментам, описанным выше, но представляют собой монолитные фундаменты высокой мощности. Он противостоит нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног и/или их комбинации. Сооружение буровых стволов или кессонов производится с помощью шнека.

Пробуренные валы могут воспринимать нагрузки на колонны больше, чем свайные фундаменты. Он используется там, где глубина твердых слоев ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

Буровые шахты или кессонные фундаменты непригодны при наличии глубоких отложений мягких глин и рыхлых водоносных зернистых грунтов. Он также не подходит для грунтов, где трудно стабилизировать кавернозные образования, грунты, состоящие из валунов, существует артезианские водоносные горизонты.

Сводка:

Фундаменты зданий в целом подразделяются на неглубокие и глубокие фундаменты.

Какие бывают типы мелкозаглубленных фундаментов?

Типы мелкозаглубленных фундаментов: индивидуальный или изолированный фундамент, комбинированный фундамент, ленточный фундамент, плитный или матовый фундамент.

Какие бывают типы глубокого фундамента?

Типы глубоких фундаментов: свайные и буронабивные или кессонные.

Чем отличается свайный фундамент от буронабивного?

Буронабивные валы действуют аналогично свайным фундаментам, но представляют собой монолитные фундаменты высокой несущей способности.
