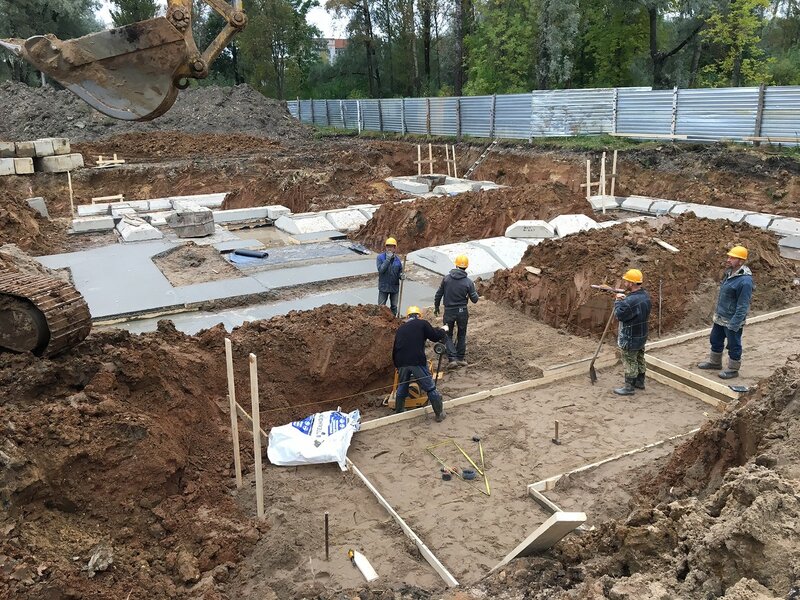

на ул. Подшипниковая, 27 монтируют фундамент здания нового детского сада


Дата: 12.01.2021 16:01

Во вторник, 12 января, представители городского Департамента градостроительства проверили ход строительства дошкольного образовательного учреждения в Октябрьском районе Самары на ул. Подшипниковой, 27.

Детский сад возводится в рамках национального проекта «Демография», инициированного Президентом России Владимиром Путиным.

Строительство началось в ноябре прошлого года. Однако за столь короткий срок подрядной организации удалось не только демонтировать старое здание и выполнить земляные работы, но и приступить к монтажу фундамента.

«Этот детский сад специализированный. В учреждении будут созданы группы для детей с нарушением опорно-двигательного аппарата и расстройствами аутического спектра. Дошкольное учреждение рассчитано на 112 мест, 20 из которых ясельные», — отметил заместитель руководителя Департамента градостроительства городского округа Самара

Василий Чернов.

В настоящее время подрядчиком уже проведены работы по демонтажу ведомственного заброшенного детского сада, который не соответствовал требованиям современных норм и правил. Напомним, что здание, ранее принадлежавшее Министерству обороны РФ, было передано в муниципалитет.

«На данный момент выполнены земляные работы, производится устройство монолитно-ленточного фундамента. Проектом предусмотрено использование старых коммуникаций», — пояснил генеральный директор подрядной организации Владимир Старыгин.

Работы ведутся в соответствии с графиком. После возведения и отделки здания подрядчиком будут выполнены работы по благоустройству прилегающей территории, на которой также обустроят детские площадки для каждой группы. Полностью завершить строительство детского дошкольного образовательного учреждения планируется к осени 2021 года.


Фундамент здания — статьи завода «ЭКО», в Москве

Сначала рабочие расчищают место, где будет стоять дом: косят траву, корчуют пни, вырубают деревья и кустарники, убирают ненужные строения. Иногда работы выполняют вручную, но чаще используют экскаваторы, бульдозеры.

Машины нужны и для участков, расположенных на низменностях. Бульдозер снимает верхний пласт почвы, убирает его со стройплощадки. На его месте распределяют грунт, который остается после раскопки котлована. После окончания работ наносят растительный слой. Эти меры необходимы, чтобы поднять уровень площадки.

Заключительный этап подготовки — дорога к стройке. Машина должна без препятствий проезжать к месту работ. Бывает достаточно разровнять землю, укрепить ее битым кирпичом, остатками ЖБИ, других стройматериалов. Иногда приходится прокладывать дорогу из плит с песочной прокладкой.

ГОТОВИМ КОТЛОВАН

Следующий шаг — копка котлована для основания дома. Если вы не торопитесь, можно поручить это наемной бригаде. Если результат нужен в сжатые сроки, стоит воспользоваться услугами спецтехники.

Чтобы ускорить работу, подготовьте материалы заранее. Понадобятся обрезные доски и бруски (25 и 50 мм), металлические каркасы, песок, щебень, гравий, цемент. Для монолитной основы нужен бетон, для сборной из фундаментных блоков (ФБС) — специальный раствор. Их можно заказать заранее в машинах-миксерах, а можно изготовить прямо на участке.

При копке котлована важно соблюдать меры предосторожности: могут обрушиться края ниши, подняться грунтовые воды. Если стройка идет на склоне, укрепите стены котлована — если этого не сделать, случится оползень.



КАКИМИ БЫВАЮТ ФУНДАМЕНТЫ

Основа здания может быть:

  • Ленточной. Это замкнутый контур, который возводят под несущими стенами. Такой фундамент подходит для всех типов зданий; обычно он изготовлен из бетона. Иногда основание делают из железобетона — такие конструкции бывают цельными и сборными. Последние «собирают» из железобетонных блоков; их кладут на раствор и соединяют кладочной сеткой. Такой фундамент легко монтируется, стоит дешевле монолитного. Однако он менее герметичен в местах стыковки блоков. Приходится дополнительно покрывать эти участки изоляцией.
  • Плитной. Под стены дома закладывают плиту из цельного железобетона или сборных балок. Главный плюс этой конструкции — твердость. Она выравнивает грунт, выдерживает давление грунтовых вод, не пропуская их внутрь. На эту основу не влияют заморозки, оттаивание и оседание почвы. Такие фундаменты незаменимы, если здание стоит на проблемной почве. Единственный недостаток — высокий расход стройматериалов.
  • Столбчатой. По периметру будущего здания монтируют столбы из бетонных блоков. Они проходят под стенами и балками перекрытия. Вершины столбов покрывают гидроизоляцией. Этот вариант подходит для деревянных домиков с небольшим весом, но в болотистых, влажных районах такой фундамент ненадежен.
  • Свайной. По периметру строения устанавливают сваи, покрытые сверху гидроизоляцией. Расстояние между ними — 1–2 метра. Каждая свая поддерживает несущую лагу дома. Такой фундамент долговечен, недорог, его легко и быстро установить. Если вы хотите сэкономить, можете использовать вместо свай куски асбестоцементной трубы.

ЗАЩИТА ОТ ВЛАГИ

Грунтовые воды разрушают бетонную кладку; появляются трещины, стены покрываются плесенью. Поэтому фундамент надо покрыть гидроизоляцией. Рынок предлагает два вида материалов — рулонные и обмазочные.

Рулонную изоляцию можно купить в каждом строительном магазине. Наиболее бюджетный вариант — рубероид. Его часто покупают для домов эконом-класса, но со временем он начинает пропускать воду, плавиться на солнце. Более надежные варианты — стеклоизол и гидроизол. Их производят на основе битума и стекловолокна, материалы гибкие и прочные, блокируют влагу, не боятся перепада температур.

Для обмазки фундамента используют растворы-гидрофобизаторы: Солар, Софексил, Аквасил. Когда они высыхают, образуется тонкая пленка, которая не дает влаге проникнуть внутрь, мешает росту плесени. Стены не покрываются мхом и лишайниками. При этом гидрофобизаторы помогают фундаменту «дышать», сохраняют газообмен.



МОНТАЖ ФУНДАМЕНТА ЗИМОЙ И ОСЕНЬЮ

Обычно основание закладывают в теплое время года.

Зимой и осенью тоже можно работать, но только при плюсовой температуре. Строительные работы в холода обойдутся дороже, особенно при температуре –15 °C и ниже. Кроме того, может пострадать и качество бетонной смеси. Чтобы этого не случилось, важно соблюдать требования к укладке бетона в зимнее время.

Одно из важнейших условий — поддержание нормальной температуры смеси в течение срока твердения. Зимой и поздней осенью бетон настаивают в металлических или деревянных формах — опалубках. Сверху их закрывают матами, защищая от холода. В сильные морозы бетонную смесь подогревают переменным током (поверхностными и внутренними электродами), теплым воздухом. Температура материала при этом не должна превышать 60 °С — это предотвратит пересушивание бетона.

Процесс необходимо поддерживать не только извне, но и изнутри. Для этого в смесь добавляют противоморозные добавки — ПМД, антифризы, комплексные вещества. С такой смесью можно эффективно работать при отрицательных температурах.

Есть правила и для зимней укладке. Когда площадку покрывают песком, толщина слоя не должна превышать более 10 см. Иначе фундамент может застыть неравномерно, на стенах появятся изломы.

Перед монтажом балок, монолитном бетонированием внимательно изучите проект. Обычно там указана прочность покрытия до застывания. Она должна составлять не менее 30–50 %.

Если принимать эти меры, работы пройдут успешно. Единственный весомый недостаток холодного сезона — дополнительные расходы на работы по выравниванию мерзлого грунта, подогреву бетона. Однако зимой бригады часто работают по сниженным ценам. Воспользовавшись скидкой, вы уменьшите расходы.

ЧТО ВАЖНО ПОМНИТЬ ПРИ УКЛАДКЕ

Чтобы фундамент служил много лет, соблюдайте простые правила:

  • После монтажа бетон должен застыть, стать устойчивым к нагрузкам. Если сразу приступить к постройке дома, он будет непрочным. Для созревания фундамента нужно 28 суток. Строители советуют покрыть верхний слой рубероидом, иначе он может пересохнуть и потрескаться.
    По мере высыхания фундамент поливают водой, иначе он осядет или будет неровным.
  • Основание, стены покрывают водоотталкивающими материалами. Изоляцию прокладывают в 2 слоя — между верхними блоками и ограждающими конструкциями, между цоколем и главной стеной.
  • Внешняя сторона фундамента часто страдает от осадков. Поэтому ей нужна защита.
  • Летом и поздней весной подпол проветривают. Поэтому в основании должны быть отверстия для вентиляции. Обычно они расположены параллельно лицевой стороне здания. Зимой их закрывают, чтобы из дома не уходило тепло.
  • Фундамент кирпичной печи закладывают отдельно от основы дома. Кассетный камин можно объединить с цоколем здания.
  • Вокруг фундамента прокладывают водоотталкивающую отмостку. Это бетонная или асфальтовая полоса, которая не пускает влагу внутрь. Ее ширина должна быть не более 1 метра, уклон — от стороны цоколя.

Когда фундамент готов, можно возводить стены, устанавливать перекрытия.

Возведение фундамента, виды и особенности.

Строительство любого дома, здания, сооружения начинается с закладки фундамента. Если фундамент заложен и возведен неправильно, здание не будет прочным и надежным. У многих возникает вопрос: как правильно заложить фундамент, каким он должен быть, какие виды фундаментов под кирпичные дома подходят? Давайте разберемся со всем этим по порядку.

Итак, для начала рассмотрим самый первый этап создания фундамента – его проектирование.

При проектировании (и выборе вида) фундамента необходимо учитывать несколько основных составляющих моментов:

1.       Несущая способность и нагрузки.
Основное назначение фундамента – это безопасная передача нагрузки со здания на землю, без излишних продвижек, проседания или повреждения конструкции на протяжении всего его срока службы.
Поэтому при проектировании необходимо учитывать тип грунтового основания, на котором будет возведено наше будущее строение. Грунт должен выдерживать направленные сверху вниз нагрузки от всей конструкции (в т.ч. и от фундамента) за счет равных и направленных вверх сил. Поэтому грунт не должен допускать усадки и проседания. Несущая способность – это мера того, какое давление может выдержать тот или иной грунт. В зависимости от типа грунта, меняется и его несущая способность.
Так для грунта с малой несущее способностью будет нужен фундамент с большей площадью поверхности, или же нужно будет вырыть котлован большой глубины.
Глинистый грунт склонен к вспучиванию и проседанию в результате увеличения или уменьшения содержания в нем воды. Это приводит к разрушению фундаментов.
Песчаные грунты склонны к воздействию на них поверхностных вод, вымывающих их частиц или промерзание в морозную погоду. Обязательным условием является расположение фундамента ниже уровня промерзания.

2.       Влияние на фундамент деревьев.
Уровень грунта в обычных условиях меняется в зависимости от воздействия на него сезонных изменений. Но если вблизи будущего фундамента есть деревья ситуация может значительно усугубиться.
Деревья своей корневой системой вытягивают много воды из грунта, что приводит к значительному изменению содержания воды в грунте, и, как следствие, более резкому проседанию и вспучиванию грунта.
Чтобы такого не происходило необходимо необходимо оставлять достаточное расстояние между фундаментом и деревом. Это расстояние как минимум должно быть равно высоте отдельного взрослого дерева, либо его высоте когда оно вырастет.

Виды фундаментов.

Обычный ленточный фундамент.

Самый простой вид фундамента – бетонный блок (или блок-подушка), который располагается под отдельно стоящей стеной или под стеной сооружения. Для такого фундамента минимальная глубина почвенного покрова 1,5 метра. Толщина такого фундамента должна быть минимум 15 см. ширина может варьироваться от ширины стены до 85 см.

Выступ с любой стороны от наружной стены не должен быть больше толщины фундамента. В таблице ниже представлены рекомендации по ширине ленточных фундаментов в зависимости от типа грунта.

Ступенчатый ленточный фундамент.

Если на строительной площадке есть уклон, фундамент делается ступенчатым. В противном случае глубина траншеи под фундамент будет варьироваться от 1-1,5 метра на нижней части до десятков метров на верхней части.

Ступенчатый фундамент укладывается в виде ступеней (отсюда и название) вверх по склону. На каждом этапе верхняя часть перекрывает нижнюю на удвоенную толщину фундамента, т.е. на 30см (при толщине фундамента 15см). Высота ступени не должна превышать толщины фундамента.

Необходимо помнить, что горизонтальный гидроизоляционный слой стен в данном случае также будет постепенно понижаться, следуя вдоль законченного нулевого уровня.

Заглубленный ленточный фундамент (фундамент в распор траншеи).

Такой фундамент имеет свое преимущество в случае таких грунтов, как глина, способная значительно перемещаться с изменением содержания грунтовых вод.

Траншея в этом случае выкапывается по необходимой ширине и глубине, а затем полностью заливается бетоном до отметки, расстояние от которой до нулевого уровня равно двум рядам кирпичной кладки. Глубина в этом случае будет как и при обычном ленточном фундаменте, а ширина может быть уменьшена до 45см.

Заглубленному фундаменту требуется гораздо больше бетона, но он обладает и массой преимуществ: работа выполняется быстрее, затрачивается меньше времени, материалов и трудозатрат, так как нет необходимости вести кирпичную кладку ниже уровня земли.

Сплошной фундамент.

При сооружении сплошного фундамента, бетонное основание (плита) как минимум равно площади будущего здания. Плита «плавает» на грунтовом основании. Этот способ используется при строительстве в тех местах, где верхние 60см грунтового основания расположено поверх менее качественного подстилающего слоя. При таком фундаменте отдельные его участки могут утолщаться.

Сплошной фундамент обладает рядом преимуществ перед другими видами:

·         Сравнительно малый объем земляных работ

·         Возводятся гораздо быстрее, чем фундаменты других типов

·         Благодаря различной возможной толщине плиты, на таком фундаменте можно построить практически любой дом.

В последние годы все чаще при загородном строительстве выбирают именно этот вид фундамента.

Фундамент под модульное здание – Требования и типы фундаментов

17.08.2016

Выгоднее всего заказывать фундамент под модульное здание в специализированных компаниях, выпускающих сборочные единицы для этой технологии малоэтажного строительства. Для самостоятельного изготовления фундамента необходимо иметь профильное образование, регулярную практику, опыт реализации проектов.

С другой стороны, модульная постройка обладает запасом надежности, имеет простую конструкцию, весит гораздо меньше зданий из кирпича. Поэтому достаточно соблюдать рекомендации данного руководства, чтобы избежать серьезных ошибок.

Требования к фундаментам под модульные здания

Согласно своему назначению фундамент обязан принять нагрузки от веса стен, перекрытий, крыши, прочих конструкций, осадков и ветра, жильцов, мебели и скарба, распределить их равномерно, передать на основание. Фундамент не должен выталкиваться на поверхность и разрушаться силами морозного пучения, погружаться в грунт или крениться из-за ее недостаточного расчетного сопротивления.

В конструкцию сборочных единиц для строительства модульных зданий уже заложено техническое решение – балочный ростверк, частично выполняющее функцию фундамента. Балки собирают не равномерные нагрузки от стен, перегородок, стропильной системы, отопительных, сантехнических приборов, кровли, равномерно распределяя их на основание под модульным строением.

Проектируется фундамент модульного здания с учетом нескольких объективных условий:

  • рельеф участка;
  • геологические условия;
  • конфигурация, этажность дома;
  • наличие и состояние подъездных путей;
  • имеющийся бюджет строительства.

Единственным ограничением конструкции фундамента именно для модульного дома является отсутствие подземного этажа.

Типы фундаментов

В технической документации фундаменты классифицируются по нескольким признакам:

  • конструкция – плита, лента, ростверк, столбы, сваи;
  • глубина заложения – надземный (висячий), наземный, малозаглубленный, глубокого залегания;
  • целостность конструкции – монолитный, сборный;
  • конструкционный материал – железобетон, бетон, бут, кирпич, металл, деревянный брус.

Стандартной сборочной единицей для модульного здания служит блок-контейнер. Реже для этого используются бытовки или переоборудованные морские контейнеры. По действующим нормативам СП для блок контейнера 10 футов достаточно 4 точек опоры минимальным размером 20х20 см, 20 футов и 40 футов – по 6 и 8 точек опоры, соответственно.

Несущая способность фундамента зависит от этажности постройки – 3 т/м2 для одного этажа, 6 т/м2, 9 т/м2 для двух, трехэтажного здания.

Ленточный фундамент

Экономически эффективен малозаглубленный ленточный фундамент под здание из модулей  при стационарной эксплуатации от 10 лет, наличии мансарды или второго этажа. На пучинистом грунте для МЗЛФ придется изготовить дренаж, утеплить отмостку, заменить часть почвы под ним уплотненным щебнем.

Ступенчатые ленточные фундаменты пригодны для склонов с перепадом высот между противоположными стенами коттеджа 3,5 м максимум. На начальном этапе производится подготовка – отрываются траншеи по периметру здания, под перегородками.

Самым надежным считается монолитный МЗЛФ с армированием двумя сетками в разных уровнях. Элементы фундамента являются цоколем, узлы ввода коммуникаций обладают высокой ремонтопригодностью.

Бетонная монолитная плита

Самой материалоемкой и, соответственно, дорогой технологией фундамента является монолитная плита из армированного двумя сетками тяжелого бетона. Этот вариант обычно используется на просадочных грунтах, при высоком уровне УГВ, только на ровных участках с перепадом высот 1,5 м.

Организация Бытовки РФ осуществляет производство модульных зданий  различного целевого назначения и этажности. Наши бригады обладают достаточным опытом, регулярной практикой работ. Поэтому установка инвентарного здания под ключ обходится заказчику дешевле самостоятельного изготовления фундамента.

Под плитный фундамент изготавливается основа из щебня фракции 20/40 мм, плодородный слой удаляется полностью. Участок должен иметь подъездные пути для доставки нерудных материалов, арматуры, товарного бетона, сборочных единиц модульной постройки.

Дорожные плиты

Категория сборных плитных фундаментов обычно используется для мобильных комплексов:

  • вахтовые поселки;
  • спортивные сооружения;
  • стройгородки;
  • павильонные, выставочные комплексы.

Устанавливать на дорожные/аэродромные плиты модульные дома для круглогодичного проживания можно только при выполнении следующих условий:

  • грунты с низким содержанием глины, высоким расчетным сопротивлением;
  • низкий уровень УГВ, наличие подъездных путей;
  • один этаж, максимум с мансардой.

Под плитами необходимо снять плодородный слой, заменив его нерудным материалом, уплотненным виброплитой. После чего производится установка сборочных единиц по проектной документации.

Подушка из щебня и деревянные бруски

Основным назначением щебеночного подстилающего слоя под фундаментом является ликвидация сил морозного вспучивания, увеличение расчетного сопротивления во избежание просадок почвы. На скальных, крупнопесчаных, гравелистых грунтах подушка из щебня может полностью заменять фундамент.

В черте населенных пунктов инвентарные здания, например модульные магазины  и пункты шиномонтажа, могут устанавливаться на асфальтированные площадки. Инвентарные здания легкие, имеют собственный нижний пояс обвязки, распределяющий конструкционные эксплуатационные нагрузки равномерно.

Реже на грунтах, удовлетворяющих вышеуказанным условиям, практикуют возведение одноэтажных модульных построек на ростверке из деревянных балок. Для этого используется брус 10х10 – 20х20 см, в обязательном порядке пропитанные антипиреном, антисептиком для защиты от возгорания, гниения, соответственно.

Свайный и столбчатый ростверк

Из всех возможных вариантов фундамента столбы являются самым дешевым способом строительства. Однако возводить здание можно только на ровном участке с низким уровнем УГВ на грунтах без примесей песка с высоким расчетным сопротивлением. Столбы либо выкладывают из стеновых бетонных полнотелых блоков, либо заливают в опалубку.

Свайный фундамент считается универсальным:

  • пригоден для крутых склонов;
  • не подвержен силам морозного пучения;
  • используется на болотах, в прибрежной зоне.

Единственным недостатком свайно-винтового фундамента для модульных зданий является недостаточная пространственная жесткость. Малейшие вибрации, даже от хождения жильцов, делают эксплуатацию дома некомфортной. Поэтому полы заливают армированной бетонной стяжкой толщиной 50 – 70 мм.

Вместо цоколя сооружение на сваях/столбах оборудуется забиркой из листового материала, реже кирпичной кладки. Узлы ввода канализации, ХВС необходимо утеплить на глубину 1,5 м минимум.

Утепление и гидроизоляция фундамента

Эксплуатирующийся в агрессивной среде, расположенный в грунте фундамент необходимо защитить от влаги, и предотвратить морозное вспучивание под ним:

  • утепление отмостки и наружной поверхности фундамента;
  • разделительный слой между основанием и элементами фундамента из битумных рулонных материалов;
  • замена содержащего глину грунта нерудным материалом под опорными конструкциями на глубину 0,4 м минимум;
  • устройство пристенной дренажной системы для отвода почвенных, паводковых, линевых вод.

Для винтовых свай вместо гидроизоляции используется специальное антикоррозионное покрытие труб в зависимости от их размера. Силы пучения на них не действуют, защищается от воздействия воды сам конструкционный материал.

Таким образом, на склонах и в прибрежной зоне модульное здание ставят на свайный ростверк. На просадочных грунтах используют монолитные плитные фундаменты. На глинистых почвах отливаются ленты МЗЛФ, и производится комплексная защита от сил морозного вспучивания. Для обеспечения высокой мобильности модульного здания применяют дорожные плиты, деревянные балочные ростверки, подстилающий слой из утрамбованного крупного щебня.

Please enable JavaScript to view the comments powered by Disqus.

Фундамент — Основные элементы зданий

Фундамент

Опорная часть конструкции, которая служит «посредником» между нагрузкой от здания и грунтом. Если грунт под фундаментом находится в неизмененном (природном) состоянии, такое основание называют естественным. Если же грунт перед возведением фундамента приходится укреплять, основание называется искусственным.

На фундаменты приходится воздействие переменной температуры и грунтовых вод, поэтому при их возведении применяются материалы с повышенной прочностью и устойчивостью к воздействиям внешней среды. К таковым относятся железобетон, бетон, бутовый камень. Весьма распространены фундаменты из железобетонных плит и блоков.

Фундаменты для небольших домов и коттеджей подразделяются на ленточные (их закладывают по линиям будущих стен) и столбчатые (в виде отдельно стоящих столбов).

Фундаментом называют нижнюю подземную (или подводную) конструктивную часть здания или сооружения, которая служит для передачи нагрузки на основание. Верхняя граница фундамента и границы между его отдельными уступами носят название’ обрезов фундамента; поверхность опирания фундмента на основание называется его подошвой; расстояние от планировочной отметки до подошвы фундамента называется его глубиной заложения.

Фундаменты должны удовлетворять требованиям прочности, устойчивости, морозостойкости, хорошо сопротивляться воздействию грунтовых и агрессивных вод, по долговечности отвечать сроку службы здания или сооружения, быть индустриальными и экономичными. По виду материалов фундаменты могут быть бетонные, железобетонные, бутовые.

В зависимости от конструктивной схемы и способа передачи нагрузок на основание фундаменты разделяют на ленточные — в виде ленты, являющейся продолжением несущей стены здания, столбчатые — в виде отдельных столбов или системы столбов и фундаментных балок, сплошные — в виде плиты под всем зданием и свайные — в виде отдельных свай, связанных между собой с помощью ростверка.

По способу производства работ фундаменты разделяются на монолитные и сборные.

В зависимости от конструктивной схемы здания, характера и величины действующих на фундамент нагрузок, наличия подвала, глубины промерзания грунтов и гидрогеологических условий назначают материал, конструкцию, размер и глубину заложения подошвы фундамента.

Глубина заложения фундаментов зависит от глубины залегания слсев грунтов, принятых за естественное основание, она должна быть не менее 0,5 м от планировочной отметки для фундаментов под внутренние стены и для всех фундаментов, расположенных на скальных породах; для фундаментов под наружные стены глубину заложения во влажных мелкозернистых и пучинистых грунтах принимают на 0,2—0,25 м ниже уровня сезонного промерзания грунтов. При назначении глубины заложения фундаментов проектируемого здания необходимо учитывать следующее: в месте примыкания нового здания к существующему подошвы их фундаментов должны располагаться на одних отметках; подошвы фундаментов должны быть ниже пола подвала на 0,4—0,5 м; при наличии подземных тоннелей и каналов, примыкающих к зданию, подошвы фундаментов должны быть расположены ниже этих сооружений.

Верхний обрез фундаментов располагают на 150 мм ниже уровня пола первого этажа.

Ленточные фундаменты создают, как правило, под сплошные несущие стены. По форме в поперечном сечении эти фундаменты бывают прямоугольными, трапецеидальными и ступенчатыми.

Ленточные фундаменты передают нагрузку на основание равномерно, что особенно важно при слабых и неоднородных по сжимаемости грунтах, а также просадочных макропористых грунтах.

Рис. 1. Ленточные фундаменты
а — бутобетонный прямоугольный формы; б — бетонный трапецеидальной формы; в — бутовый ступенчатый; г — сборные железобетонные; 1 — обрез, 2 — уступ; 3— отмостка; 4 — гидроизоляция; Н — глубина заложения; К — величина уширения

Ширину подошвы фундамента определяют расчетом в зависимости от величины нагрузки, действующей на фундамент, и расчетного сопротивления грунта. Ширину фундаментов поверху принимают больше толщины стены на 10—12 см, устраивая с каждой стороны обрезы.

Сборные ленточные фундаменты выполняют из бетонных и железобетонных блоков заводского изготовления, что дает ряд преимуществ: снижаются трудовые затраты, облегчаются работы в зимнее время. Такие фундаменты состоят из унифицированных фундаментных плит и стеновых прямоугольных блоков.

Фундаментные плиты в зависимости от нагрузки, действующей на фундамент, и прочности грунта основания можно укладывать на песчаную подготовку толщиной 10—15 см или на выровненную поверхность I рунт а без разрывов (сплошной ленточный фундамент) или с разрывами между блоками (прерывистый ленточный фундамент).

В сборных ленточных фундаментах, возводимых на слабых, сильно сжимаемых или макропористых просадочных грунтах, для повышения жесткости создают поверх фундаментных блоков-подушек по всему периметру стен здания армированный шов толщиной 3—5 см, а поверх фундамента армированный пояс (монолитный или сборный) на уровне обреза фундамента толщиной 10— 15 см.

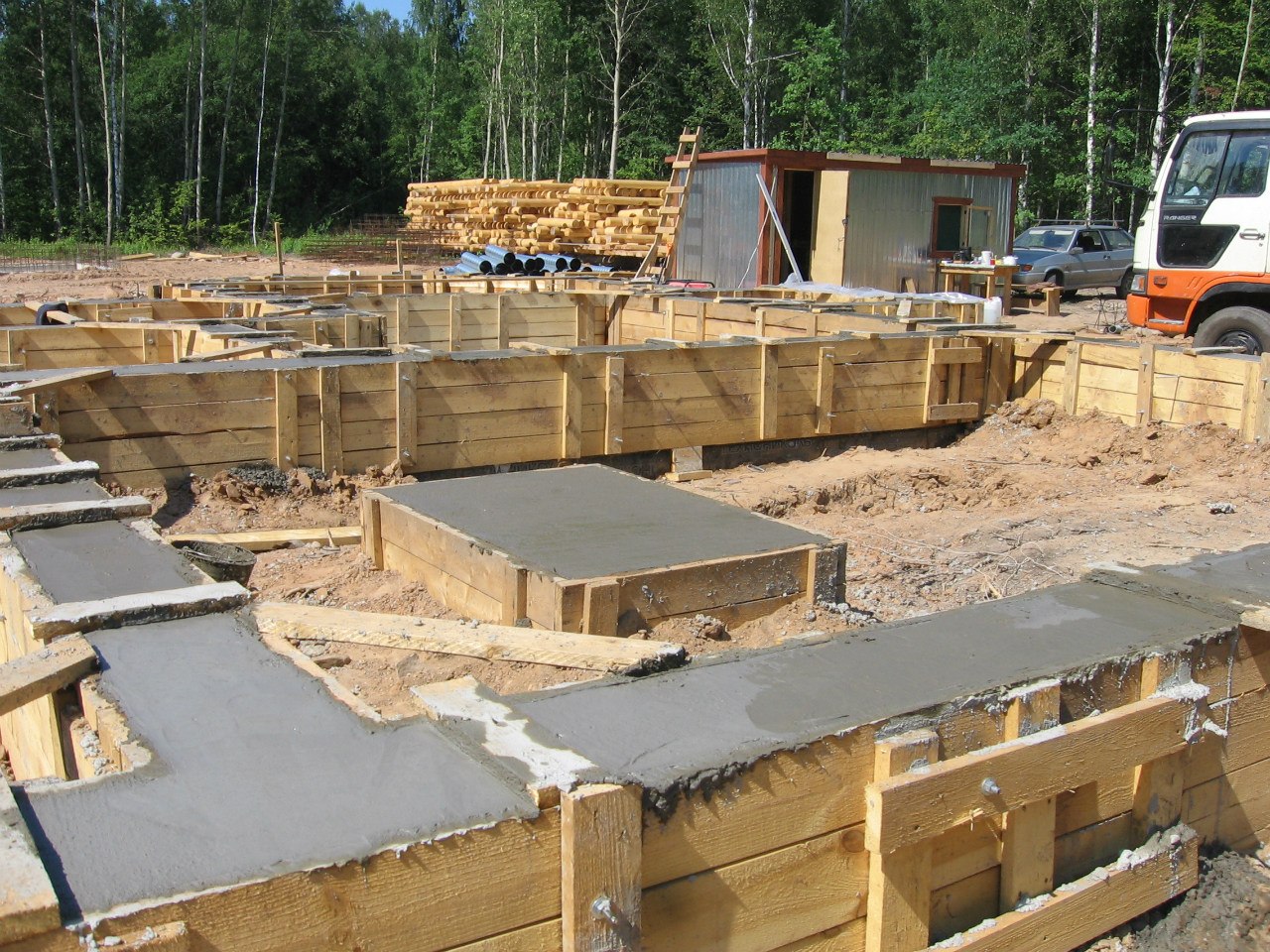

Монолитные ленточные фундаменты изготовляют на месте строительства здания. Материалом для таких фундаментов может служить бетон, бутобетон, железобетон, бутовая кладка.

Бутобетонные монолитные ленточные фундаменты нашли широкое распространение в массовом строительстве, поскольку они экономичны, их можно изготовлять механизированным способом благодаря применению инвентарной щитовой опалубки. В районах, где бутовый камень является дешевым местным строительным материалом, применяют бутовые фундаменты.

Столбчатые фундаменты устраивают под несущие стены при небольших нагрузках, когда давление, передаваемое фундаментом на грунт, значительно меньше допускаемого, а также при большой глубине залегания грунта, который может служить основанием. На столбчатые фундаменты укладывают железобетонные фундаментные балки, которые воспринимают нагрузку от стен и связывают их между собой. Столбчатым фундаментам в основном придают ступенчатую форму.

Под колонны каркасных зданий столбчатые фундаменты выполняют монолитными железобетонными или сборными из бетонных и железобетонных элементов в виде башмаков стаканного типа.

Сплошные фундаменты в виде монолитных железобетонных ребристых или безбалочных плит устраивают под все здание или сооружение в тех случаях, когда на фундамент действует значительная нагрузка, а грунты основания очень слабые с неравномерной про-садочностью или когда необходимо защитить подвал от проникания грунтовых вод при высоком их уровне.

Сваи и свайные фундаменты в современном строительстве получили широкое распространение, так как их применение позволяет значительно сократить объем земляных работ и расход бетона. Сваи по виду материалов могут быть деревянные, бетонные, железобетонные и металлические. По геометрической форме поперечного сечения сваи бывают круглые, прямоугольные и многогранные. Железобетонные сваи изготовляют сплошными или полыми (пустотелые сваи и сваи-оболочки).

По способу производства работ различают сваи забивные — готовые сваи, погружаемые в грунт с помощью молотов и вибропогружателей, и набивные (буронабивные), изготовляемые непосредственно в скважине, предварительно сделанной в грунте.

Свая своим нижним концом может опираться на практически несжимаемые грунты: скальные, крупнообломочные, плотные сухие глинистые и передавать всю нагрузку на грунт основания по площади своего поперечного сечения. Такие сваи называют сваями-стойками. Другой вид свай — висячие — не достигает своим нижним концом несжимаемых грунтов и, погружаясь в слабый грунт, уплотняет его; нагрузка от сооружения воспринимается грунтом как по площади поперечного сечения сваи, так и по всей площади ее боковой поверхности за счет возникающих сил трения. Группу свай (куст свай), образующих свайный фундамент, поверху связывают жесткой конструкцией — ростверком в виде балки или плиты, обеспечивающей равномерную передачу нагрузки от сооружения на все сваи куста и препятствующей горизонтальному смещению верхней части свай. Ростверки в большинстве случаев выполняют из железобетона. Куст свай, объединенных единым ростверком, называется свайным фундаментом.

Гидроизоляция фундаментов. Для отвода от фундамента и цоколя атмосферных осадков служат отмостки или тротуары.

Рис. 2. Свайные фундаменты
а — на сваях-стойках; б — на висячия сваях

Рис. 3. Гидроизоляция подвала при напоре грунтовых вод до 0,15 м
1 — рулонная гидроизоляция; 2 — кирпичная или бетонная защитная стенка; 3 — бетонная подготовка; 4 — цементная стяжка; 5 — цементный или асфальтовый слой; 6 — конструкция чистого пола; 7 —деформационные компенсаторы

Обмазочная изоляция представляет собой Мой битума или мастики (битумной, дегтевой), который наносят на изолируемую поверхность в расплавленном или холодном состоянии.

Оклеечную изоляцию устраивают из гибких рулонных материалов (рубероид, пергамин, толь, гидроизол, металлоизол, борулин), приклеиваемых к поверхности мастикой.

Жесткую изоляцию выполняют из цементного раствора, который наносят на изолируемую поверхность под давлением (торкретированием). Горизонтальную гидроизоляцию наружных стен при отсутствии подвала укладывают в цоколь на уровне подготовки под полы — на 15—20 см выше отмостки или тротуара.

Оклеечную вертикальную изоляцию предохраняют от повреждения защитными стенками из кирпича и глиняным замком.

Читать далее:
Архитектурные формы и стили
Крыша
Перегородки
Перекрытия
Карниз
Стены
Основные элементы зданий


Фундамент для модульных зданий: виды, применение, свойства

Модульные здания строятся из отдельных элементов-контейнеров, каждый из которых может использоваться отдельно или стать частью практически любого жилого или производственного помещения, от детского сада до склада.

Главным преимуществом модульных зданий является быстрота их возведения, что очень важно в наше время высоких скоростей. Модули-кубики делаются на производстве, в условиях современного цеха с высокопроизводительным оборудованием. Так что строительство модульных зданий сводится в конечном итоге к сборке всех элементов в единое целое и проведению коммуникаций. Но в отличие от детского конструктора, здание должно прочно и надежно стоять на земле, то есть ему нужен правильный фундамент.

Для любой постройки хорошо сделанный фундамент становится не только опорой всей конструкции, а ее ключевым элементом, основой долговечности и прочности. Модульные здания легче капитальных, но для них тоже важно создать правильную основу. В зависимости от типа грунта, от веса конструкции и от предполагаемого срока ее эксплуатации можно устроить фундамент одного из нескольких типов:

  1. Фундамент на бетонной заливке
  2. Ленточный фундамент
  3. Фундамент из дорожных плит
  4. Фундамент из щебня
  5. Выровненная земля с прокладкой из деревянных брусков.

Самый надежный — монолитный бетон толщиной до 200 мм. Он обеспечит устойчивость модульного здания на срок более 10 лет, защитит постройку от деформации при усадке грунта. Такой фундамент распространен при установке дачных модульных домиков, он не требует проведения объемных земляных работ.

Ленточный фундамент подойдет для строительства здания, дающего небольшую нагрузку на основание. Он делается быстро, но для получения хорошего качества важно отслеживать его высотность. Фундамент из дорожных плит — это компромисс между монолитным бетонным и ленточным фундаментами. Он равномерно распределяет нагрузку, быстро устанавливается, но не дает такой высокой надежности, как монолитный. При усадке грунта отдельные плиты могут менять свое горизонтальное положение на наклонное и этим деформировать всё здание.

Для легких одноэтажных модульных зданий, возводимых на короткий срок, можно делать насыпную подушку из щебня. Она выравнивает основание и позволяет постройке устойчиво стоять в течение одного-двух сезонов. В крайнем случае, когда скорость важнее всего, можно устанавливать модульное здание на любую ровную площадку, подложив под него деревянные бруски.

Фундамент модульного здания

Установку небольшого модульного здания можно производить прямо уплотненный грунт используя проложки в виде бетонных плиток или даже брусков. Но для установки на постоянной основе и для больших модульных зданий конечно необходим фундамент.

Фундаменты модульного здания менее затратны и бывают 4-х видов:

  • Фундамент ленточного типа
  • Фундамент в виде плиты
  • Столбчатый фундамент
  • Фундамент на винтовых сваях

Ленточный фундамент

Широко распространенный фундамент в форме ленты, изготовленный путем заливки бетона в опалубку по переметру стен здания.

Выполняется по периметру стен здания или отдельными лентами по схеме.

Такой вид фундамента не требует заглубления ниже уровня промерзания грунта, что делает его значительно более экономичным.

При возведении ленточного фундамента не обязательно выполнять горизонтальную планировку участка, достаточно вырыть неглубокие траншеи 200-400 мм.

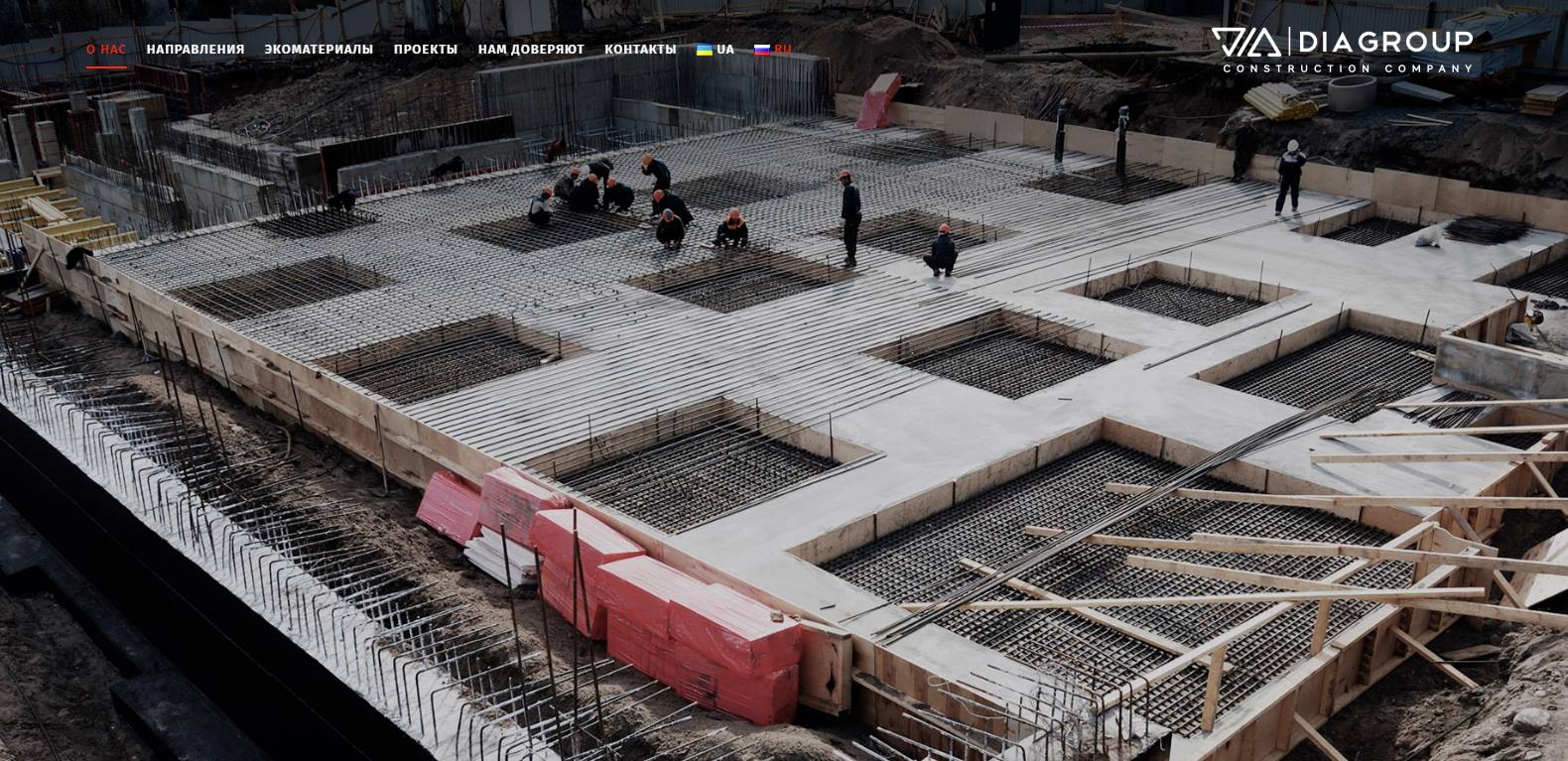

Плитный фундамент

Плитный фундамент представляет собой сплошную или решетчатую железобетонную плиту, выполняемую в монолитном варианте либо путем укладки готовых бетонных плит.

Сборный фундамент выполняется как правило из готовых дорожных или аэродромных плит. Использование готовых плит значительно сокращает сроки строительства фундамента, Плиты укладываются на уплотненныйо песок, грунт или щебень.

Сборный плитный фундамент- идеальное решение для временных площадок, поскольку после окончания срока использования модульного здания, плиты можно с легкостью демонтировать и перевезьти на новое место.

Заливка бетонной плиты на месте возведения здания более трудоемкий и длительный процес, но обладает рядо преимуществ: благодаря своей прочности и цельной конструкции, плите не страшны движения грунта, т.к. плита располагается под всей площадью здания перемещается вместе со строением исключая деформацию стен.

Монолитный плитный фундамент — подходящее решение при возведении модульных зданий на участке с сложным грунтом. К таким участкам относятся торфяники, почвы с близким расположением грунтовых вод, заболоченные участки, а так же участках подверженных просадке и вспучиванию.

Столбчатый фундамент выполняется из бетонных, железобетонных или керамзитобетонных блоков, которые устанавливаются по определенной схеме.

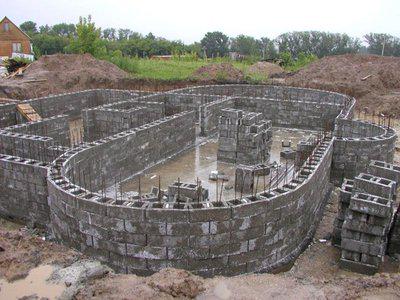

Фундамент из готовых блоков является наиболее экономичным и максимально быстрым в производстве. Блоки устанавливаются на подготовленную поверхность в виде бетонной подготовки.

Фундамент из готовых блоков подходит для строительства зданий до двух этажей.

Фундамент может также выполняться из монолитного железобетона, который заливается в опалубку на участке строительства. Монолитный фундамент может изготавливаться в мелкозаглубленном варианте или ниже глубины промерзания для установки больших зданий.

Фундамент на винтовых сваях

Для монтажа модульных зданий часто используется фундамент на основе металлических винтовых свай.

Сваи ввинчиваются в землю в углах и по центру продольных стен зданий, после чего в ствол свай заливается жидкий бетон и выполняется обвязка металлическим ростверком. Ростверк выполнен из металлического швеллера.

Диаметр свай зависит от несущей способности грунтов и размера будующего зданий.Сваи изготавливаются из тонкостенной трубы d от 108 до 200 мм и длиной от 2 до 5.5 м.

Типы, процедура проектирования и требования

Джанви Десаи — инженер-строитель (BE). В 2017 году она окончила Государственный инженерный колледж – Бхарух. Она инженер (строитель) в SDCPL – Gharpedia. Она увлечена исследованиями и изучением последних разработок. Вы можете легко связаться с ней через LinkedIn, Facebook, Twitter, Instagram, Pinterest. Помимо того, что она блоггер, она также участвует в количественных исследованиях, управлении сайтом, дизайне и детализации.

Дом – это здание, в котором проживают люди.В качестве альтернативы Дом — это здание для проживания людей, особенно то, которое состоит из первого или последующих этажей.

Здание состоит из нескольких конструктивных элементов, таких как фундамент, стены, полы, крыши и т. д. Оно обеспечивает крытое пространство для различных целей, таких как жилое, образовательное, коммерческое, складское и т. д.

Фундамент здания подобен корням дерева . Структура дерева состоит из двух частей: одна — корень, другая — ствол. По мере того, как дерево становится больше, его корень уходит глубже и распространяется на большую площадь, чтобы захватить больше почвы.Стебель становится толще и помогает сопротивляться всем силам природы. Если корни не закреплены должным образом в почве, дерево упадет на землю, каким бы толстым ни был ствол. Давайте воспользуемся этой естественной концепцией, чтобы понять основы здания.

Здание делится на две категории:

  • Основание
  • Надстройка

Согласно «Свами Сарану» (автору книги «Анализ и проектирование подземных конструкций в предельном состоянии») Подконструкция — это часть здания ниже уровня земли.Надстройка – часть здания выше уровня земли. Фундамент относится к категории подструктуры.

Теперь, когда мы знаем о частях здания, давайте разберемся, что такое фундамент?

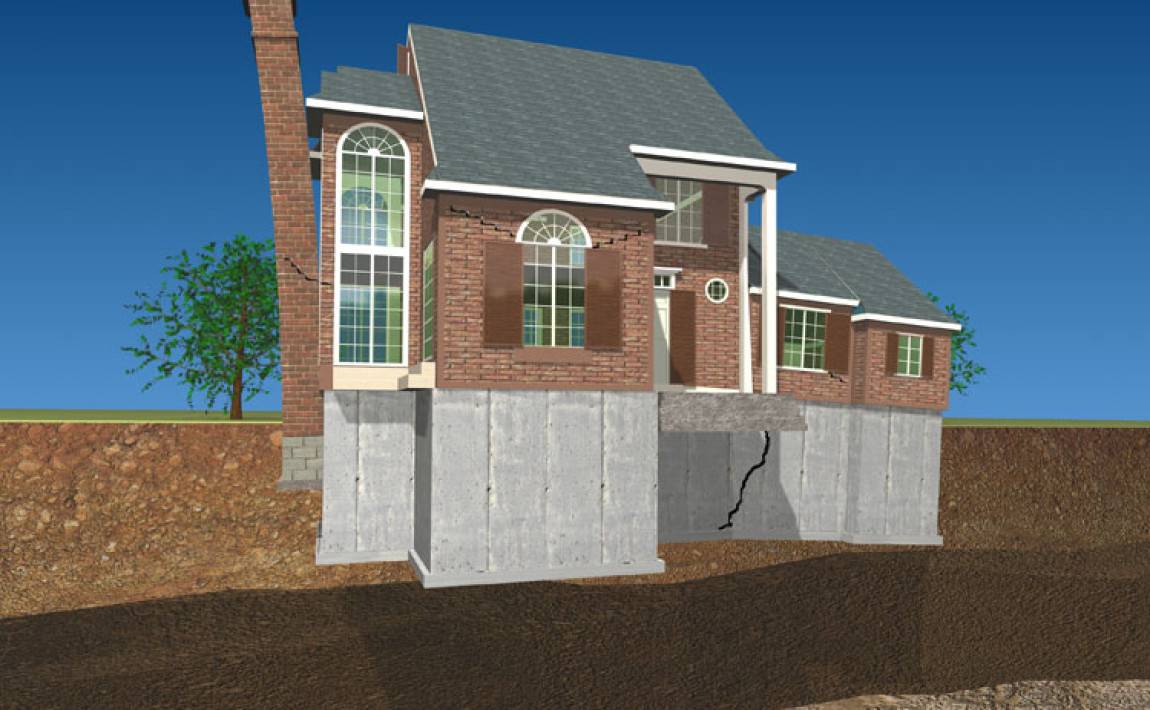

Причины разрушения фундаментов

  • Неравномерная осадка грунта.
  • Горизонтальное перемещение грунта, прилегающего к строению.
  • Набухание и усыхание почвы при влажных и засушливых циклах сезонов.
  • Действие факторов выветривания, например, солнца, ветра, дождя.
  • Корни деревьев и кустарников, проникающие в фундамент.
Читайте также: Причины обрушения здания из-за обрушения фундамента

Поняв концепцию строительства фундамента, давайте поймем, почему фундамент необходим для здания.

Необходимость фундамента здания

Фундамент необходим для каждого здания, потому что,

  • Фундамент отвечает за общую безопасность и устойчивость здания.
  • Фундамент
  • равномерно распределяет нагрузку от надстройки к грунту.
  • Равномерная передача нагрузки помогает избежать неравномерной осадки здания.
  • Foundation может обеспечить надлежащую ровную поверхность конструкции.
  • Foundation удерживает конструкцию над собой и удерживает ее в вертикальном положении.
  • Фундамент
  • обеспечивает устойчивость и прочность конструкции. Чем прочнее фундамент, тем надежнее конструкция.
Читайте также: Признаки проблем с фундаментом в вашем доме

Общая процедура проектирования фундамента

При проектировании фундамента здания необходимо следовать следующей процедуре.

  • Проведение детального обследования участка для получения необходимой информации о грунте, его несущей способности, характеристиках осадки, безопасной несущей способности на требуемой/подходящей глубине для конкретного типа основания, уровне грунтовых вод и т. д.
  • Зарисуйте профиль почвы, показывающий слоистость на участке вместе с положением максимального уровня воды. Запишите физические и инженерные свойства каждого слоя на самом профиле почвы.
  • Определить величину и распределение нагрузок от надстройки.
  • На основе типа конструкции, величины нагрузок, приходящихся на фундамент и профиль грунта, и его безопасной несущей способности определяют тип фундамента и минимальную глубину фундамента.
  • Выберите соответствующие размеры фундамента. Определить безопасную несущую способность фундамента с учетом инженерных свойств грунта, глубины и размеров фундамента в плане.
  • Определить интенсивность максимального опорного давления, которое должно быть меньше безопасной несущей способности.
  • Определить осадку, наклон и горизонтальное перемещение фундамента под действием действующих сил и моментов и сравнить с соответствующими допустимыми значениями.
  • Проверить устойчивость фундамента к горизонтальным и подъемным силам (давление грунтовых вод).
  • Выполните структурный расчет фундамента с учетом критических сечений для изгибающего момента и сдвига.
  • Оценить необходимость дренажа фундамента, гидроизоляции и гидроизоляции.
  • Подготовить полный рабочий чертеж для выполнения работ в полевых условиях.
Читайте также: Классификация нагрузок на конструкцию

Чтобы сначала понять различные типы фундамента, давайте разберемся с концепцией фундамента.

Фундамент — самая нижняя часть фундамента, построенная из кирпичной кладки, кирпичной кладки или бетона для передачи нагрузки непосредственно на землю.

Согласно «Терзаги» (австрийскому инженеру-строителю, инженеру-геотехнику и геологу, также известному как отец механики грунтов), фундамент считается неглубоким, если глубина фундамента равна или меньше его ширины.

Фундамент мелкозаглубленный – это фундамент здания, предназначенный для распределения структурных нагрузок на широкую горизонтальную площадь на небольшой глубине ниже уровня земли. Различные типы мелкозаглубленных фундаментов:

  • Фундаменты
  • Фундамент ростверка
  • Внецентренно нагруженные опоры
  • Комбинированные фундаменты
  • Сплошной фундамент
  • Насыпной фундамент — это тип мелкозаглубленного фундамента, используемый для передачи нагрузки изолированной колонны или стены на грунт.
  • Основание колонны или стены увеличено для расширения или обеспечения индивидуальной поддержки нагрузки.
  • Различные типы фундаментов: фундаменты стен, железобетонные фундаменты, фундаменты перевернутой арки, фундаменты колонн и т.д.
  • Фундамент стен состоит из нескольких рядов кирпичей или камней.
  • Основание этих фундаментов выполнено либо из бетона, либо полностью из одного материала.
  • Фундамент стены может быть простым или ступенчатым.

(ii) Железобетонное основание

  • Железобетонное основание такое же, как и основание стены, но отличие состоит в том, что основание этих оснований выполнено из железобетона.
  • Железобетонные фундаменты следует предусматривать в местах, где стены подвергаются большой нагрузке, а несущая способность грунта сравнительно низкая.

(iii) Фундамент перевернутой арки

  • В старину этот тип фундамента предусматривался для многоэтажных зданий.
  • Фундамент в виде перевернутой арки используется на мягком грунте для уменьшения глубины фундамента.
  • В этом типе фундамента концевые колонны должны быть достаточно устойчивыми, чтобы противостоять внешнему давлению, вызванному действием арки.
  • Фундамент колонны – это независимый фундамент, который устанавливается под колонной.
  • Фундамент колонны
  • может распределять нагрузку под почвой, равномерно распределяя нагрузку.
  • В зависимости от общей нагрузки, типа конструкции и несущей способности грунта, основание колонны может быть из кирпичной кладки, каменной кладки или армированного цементобетона (RCC) и т. д.
  • Фундамент ростверковый предназначен для передачи больших нагрузок от стальных колонн на грунты с малой несущей способностью.
  • Этот тип расположения позволяет избежать глубоких земляных работ и обеспечивает необходимую площадь у основания для снижения интенсивности давления.

(c) Фундаменты с внецентренной нагрузкой

  • Фундаменты с внецентренной нагрузкой рассчитаны и рассчитаны, когда центр тяжести приложенной нагрузки не совпадает с центром тяжести опорной области основания.
  • Иногда, когда стены или колонны должны быть размещены рядом с границами участка, требуемые опорные области основания не могут быть размещены концентрически с приложенными нагрузками.
  • В такой ситуации эти типы фундаментов используются для обеспечения устойчивости стены или колонны, не затрагивая территорию за пределами границ собственности зданий.
  • Фундамент, поддерживающий две или более колонн в ряду, называется комбинированным фундаментом.
  • Если независимые фундаменты двух колонн соединены балкой, то такой фундамент называется ленточным.
  • Комбинированный фундамент имеет прямоугольную форму, если обе колонны несут равные нагрузки.
  • Комбинированный фундамент имеет трапециевидную форму, если обе колонны несут неравные нагрузки.
  • Сплошной фундамент представляет собой комбинированный фундамент, который покрывает всю площадь под строением и поддерживает все стены и колонны.
  • Матовый или плитный фундамент зарекомендовал себя как экономичный, когда несущая способность грунта очень мала, а нагрузки от здания большие.
  • Иногда грунтовая масса содержит сжимаемые частицы или грунт настолько нестабилен, что трудно контролировать дифференциальную осадку. В такой ситуации предусмотрен этот тип фундамента.
Читайте также: Какие существуют типы плотного фундамента?

Согласно «Терзаги» (австрийскому инженеру-строителю, инженеру-геотехнику и геологу, также известному как отец механики грунтов), фундамент считается глубоким, если глубина его основания равна или превышает его ширину.Глубокий фундамент представляет собой фундамент здания для распределения структурных нагрузок на значительной глубине ниже уровня земли. По словам Сушила Кумара (автора книги «Строительство зданий»), существуют следующие типы глубоких фундаментов:

  • Свайный фундамент
  • Кессоны / Фундаменты для колодцев
  • Свайный фундамент обычно используется в сжимаемом или заболоченном грунте.
  • Свая – это элемент конструкции, состоящий из дерева, бетона или комбинации таких материалов.
  • Устройство свайного фундамента – обычное решение для всех сложных объектов с проблемами.
Читайте также: Необходимость свайного фундамента!

(b) Кессоны / Фундаменты колодцев

  • Кессон представляет собой водонепроницаемую конструкцию коробчатого типа, используемую для размещения фундамента в правильном положении под водой, который в конечном итоге становится частью постоянной конструкции.
  • Они используются для глубоких фундаментов под водой, где фундаменты простираются ниже русла реки.

Пока мы обсуждали глубину фундамента с нашей редакцией, наш наставник Шри Махадев Десаи поделился несколькими очень интересными примерами из жизни. Он сказал, что во многих случаях, когда шли раскопки, хороший желтый грунт встречался едва ли на 4-5 футов ниже уровня земли, и у кого-то возникало искушение положить туда сам фундамент. Но, поскольку он был осведомлен о местных условиях, он не поверил тому, что казалось очевидным, и попросил подрядчика пробурить еще одну скважину с недорасширенной сваей еще на 10 футов, и было обнаружено, что непосредственно ниже 2 футов i. е. На уровне -7’0” почва снова оказалась очень плохой черной хлопковой почвой. Это произошло из-за того, что на исходной почве, которая была низменной, было проведено много земляных работ. В таком случае, если бы кто-то заложил фундамент на верхнем уровне, это было бы катастрофой, так как грунт внизу нехороший. Следовательно, ни одно решение не должно приниматься без тщательного исследования. Далее он сказал, что вы всегда должны спрашивать соседей о глубине фундамента, которую они приняли в качестве общего руководства и осторожности.

Подводя итог, можно сказать, что фундамент здания – это самая нижняя часть конструкции, которая обеспечивает надлежащую ровную поверхность для строительства. В основном здания рушатся из-за обрушения фундамента. Причин разрушения фундаментов несколько. Поэтому при проектировании здания необходимо правильно выбрать тип фундамента.

Выбор типа фундамента для конкретного участка зависит от характера недр, характера и степени трудностей, которые могут возникнуть впоследствии, например, наличие валунов, погребенных стволов деревьев и т. п.

Необходимо прочитать:

Система фундамента: все основные сведения, которые вам нужно знать
Система Well Point: для фундамента в воде зарегистрированная площадь
Как сделать фундамент, если в яме есть вода?

Джанви Десаи — инженер-строитель (BE). В 2017 году она окончила Государственный инженерный колледж – Бхарух. Она инженер (строитель) в SDCPL – Gharpedia.Она увлечена исследованиями и изучением последних разработок. Вы можете легко связаться с ней через LinkedIn, Facebook, Twitter, Instagram, Pinterest. Помимо того, что она блоггер, она также участвует в количественных исследованиях, управлении сайтом, дизайне и детализации.

Продемонстрируйте свои лучшие разработки

Навигация по записи

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Типы фундаментов зданий | Бетонный фундамент

Примечание. Цель этой страницы — помочь вам понять различные типы бетонные фундаменты, используемые при строительстве амбаров. Всегда консультируйтесь с инженером и ваш местный муниципалитет, прежде чем делать фундамент для вашего здания. Имейте в виду, что все виды фундаменты должны быть спроектированы в соответствии с последней версией IBC (International Building коды) и несущей способности грунта. Кроме того, размер здания, количество истории и предполагаемое использование конструкции также должны быть учтены в фундаменте дизайн.

Фундамент из бетонных столбов

Применение: Этот тип фундамента в основном используется в зданиях со стойками и балками. стильная (или аналогичная) конструкция, в которой основные опорные стойки разнесены далеко друг от друга.Важно иметь столб под каждой несущей стеной Почта. На этом типе фундамента также могут быть построены амбары для защиты сообщения от гниения.

Преимущества: Очень доступная основа

Недостатки: Нельзя использовать с обычным сооружение, в котором стены обрамлены шпильками, за исключением случаев тяжелого конструкционного класса балка устанавливается первой.

Стоимость: Приблизительно 150-300 долларов США за каждую опору, в зависимости от размера и глубина пирса.

Примечания: Для использования в амбарах или гаражах, бетонных плитах и пирсы залиты на одновременно для создания единого монолитного морозозащищенного фундамента.



Как сделать (пирсы и плиты): Выровнять площадку (удалить весь верхний слой почвы), просверлить отверстие с буровым долотом под каждую опорную стойку подготовьте каменное основание (см. подготовка площадки), установите форму бетонной плиты, используя пиломатериалы 2×6 для плиты толщиной 5-1/2 дюйма, поместите по два стержня в каждое отверстие (согните верхнюю часть каждого стержня под углом 90°), установите проволочную сетку на место (см. изображение слева), залейте опоры и плиту Бетонная смесь №3500.Готовый бетон.

Как сделать (только опоры): Для конюшен, где нет бетонной плиты. необходимо, просверлив все отверстия, установите строительные трубы (выше уровне земли) и закрепите трубы на месте, чтобы они не двигались, когда бетон налил. Затем с помощью транзитного или вращающегося лазерного уровня отметьте каждую пробирку в вверху, убедившись, что труба в самой высокой точке возвышения находится на высоте 4 дюйма над землей. (может быть выше в самой нижней точке, если участок находится не на уровне), отрежьте трубку на каждой отметке, убедитесь, что каждый разрез является прямым.После этого залить бетоном, сделать верх каждого гладкий и ровный пирс и подождите не менее 3 дней, пока бетон схватится. После того, как бетон схватится, разложите камень между опорами и уплотните его, убедившись, что что вершина вашего каменного основания почти на одном уровне с вершиной опор.

Размер используемых пирсов: Наиболее распространенные размеры 18–24 дюймов в диаметре. Точный размер каждого пирса должен быть определен инженером. Глубина отверстий для бурения зависит от линии промерзания в вашем районе. Убедитесь, что просверлить отверстия ниже линии промерзания.



Монолитный фундамент

Также известен как фундамент Slab-On-Grade и иногда упоминается как Плавающая плита.

Применение: В основном используется в более теплом климате, где земля не промерзает и также в каменистых местах, когда трудно или невозможно бурить ямы или рыть траншеи ниже линии промерзания. Также часто используется для небольших построек и сараев.

Преимущества: Более доступный, чем обычный фундамент, и может быть преобразуется в FPSF (неглубокий фундамент с защитой от мороза) путем добавления пены Ridgid. изоляция по периметру.

Стоимость: Зависит от размера, толщины плиты, региона и т.д.

Примечание: Позвоните в местный муниципалитет, чтобы узнать, фундамент разрешен в вашем районе и проконсультируйтесь с инженером, чтобы правильно дизайн для вашего района.

Как сделать: Выровнять участок, снять верхний слой почвы, копать на глубину 12–16 дюймов. траншеи по периметру с уклоном внутрь стены траншеи (как показано) и уплотнить почву. Ширина дна траншеи должна быть не менее 12 дюймов. Далее подготовьте каменную основу (см. подготовка площадки), установить бетонную форму (мы рекомендуется плита толщиной 5–6 дюймов) и поместите все необходимые арматурные стержни и проволочную сетку в место. Мы рекомендуем не менее (3) арматурных стержней № 4 внутри траншеи и проволоку. сетка для плиты. Залейте бетон и закончите плиту.



Обычный фундамент

Применение: Этот тип фундамента дороже, но его можно использовать в различных строительных приложениях. Этот фундамент можно использовать для амбары, гаражи, дома и для многих других зданий.

Преимущества: Обеспечивает очень прочное основание с защитой от мороза. Может быть выполнен либо из цементных блоков, либо в виде полной залитой бетонной стены.

Стоимость: Зависит от глубины, размера фундамента и района, в котором вы живете. Также зависит от того, сделан ли фундамент из цементных блоков или в виде залитого бетона стена.

Примечание: Ширина и толщина фундамента должны быть рассчитаны в соответствии с IBC, несущей способностью грунта и предполагаемым использованием вашей конструкции. Глубина фундамента должна быть ниже линии промерзания вашего участка. Обычно, ширина фундамента варьируется от 12 до 18 дюймов в ширину и от 6 до 8 дюймов в толщину.

Как сделать:   Подготовьте место (см. подготовка площадки), выкопать траншею ниже линии промерзания, уплотнить дно траншеи (по желанию), установить форма для фундамента (сохраняя верхний уровень), установите два или три арматурных стержня № 4 на место и залить бетоном. После того, как бетон затвердеет и затвердеет (2-3 дня) форму для заливки фундаментной стены со всей необходимой вертикальной арматурой, и затем залить бетоном.После заливки бетона установите анкерные болты и завершите верхнюю часть основы, сделав ее гладкой и ровной. Другой Вариант состоит в том, чтобы положить 8-дюймовые или 10-дюймовые цементные блоки поверх бетонного основания, сохраняя хотя бы один ряд блоков над землей. Позже вам нужно будет налить зацементируйте внутри блоков и установите анкерные болты.

Заключительные примечания: Для предотвращения проникновения воды через фундамент стена, обычные фундаменты (а иногда и плитные фундаменты) требуют снаружи стены фундамента покрыть водостойким покрытием. Также может потребоваться установка дренажных труб для отвода воды от строительство.

Строительство фундамента

Грамотность строится на основе ранних взаимоотношений ребенка и тесно связана с его или ее постоянно расширяющимся опытом и развивающимися навыками общения. С самого рождения младенцы окружены людьми, предметами и опытом, которые подготавливают их к тому, чтобы стать грамотными существами. Повседневный опыт дает им возможность открыть для себя значение людей, предметов и действий в окружающей их среде — увидеть, услышать, потрогать, понюхать и попробовать на вкус новые вещи.

Как семьи, лица, обеспечивающие уход, и специалисты, наша основная роль заключается в том, чтобы дать ребенку возможность «читать мир» (Rosenketter, 2004)

В раннем возрасте младенцы учатся доверять членам семьи и опекунам, которые ежедневно о них заботятся. Родители и очень маленькие дети «читают» выражения и ответы друг друга. Такое взаимодействие с родителями и другими людьми показывает детям, как играть и развлекаться по мере того, как они растут и учатся, и формирует основу раннего общения и социальных навыков.Они учат маленьких детей тому, что общение — это двусторонний процесс, требующий партнера. С практикой маленькие дети узнают, что общение также включает в себя инициирование взаимодействия, затем ожидание, ожидание и предоставление ответа. Они узнают, что безопасные, доверительные отношения обеспечивают якорь в мире, полном новых и иногда пугающих переживаний.

У детей с комбинированной потерей зрения и слуха раннее взаимодействие с людьми и их окружением происходит иначе.Они часто упускают часть или все из того, что происходит вокруг них, или воспринимают это ограниченным или искаженным образом. Разговоры, повседневная деятельность и учебный опыт должны учитывать это и, скорее всего, будут происходить нетрадиционными способами. Присутствие кого-то, кого ребенок знает, кому доверяет и на кого может положиться в обеспечении доступа к повседневным предметам и действиям, имеет решающее значение для обучения. Также важно создавать уникальные, индивидуализированные, интересные занятия в качестве основы для обучения грамоте и окружать ребенка членами семьи, учителями и опекунами, которые распознают невербальные коммуникативные сигналы ребенка и последовательно реагируют на них.Не менее важно помнить, что если у учащегося имеются значительные физические недостатки, может быть очень сложно сбалансировать физические ожидания с когнитивной нагрузкой.

Навыкам грамотности не следует обучать изолированно, потому что они связаны с многочисленными стандартами развития и академическими стандартами, которые часто рассматриваются образовательной командой ребенка. Осведомленность о взаимосвязанных навыках помогает командам в разработке IEP и планировании целостного обучения.

Внимание и реакция
Внимание/реакция на стимулы окружающей среды; внимание/реакция на людей; внимание/реакция на объекты; внимание/реакция на знакомый звук/ритм/движение; осведомленность о партнере по общению; совместное внимание

Взаимодействие и общение
Ответ другим; осведомленность в общении и/или грамотность партнера; возможность доступа к общению и/или грамотному партнеру; ожидание; чередование; использование доязыковых форм общения (прикосновение, объект, жесты и/или сигналы)

Сенсорика
Использование остаточного слуха и остаточного зрения для сбора информации; использование других сенсорных навыков, таких как обоняние, вкус, движение, для сбора информации; локализация на предъявляемые звуки; слуховая дискриминация; реакция на информационные сигналы; визуальная фиксация; Пристальный взгляд; визуальный сдвиг; отслеживание предъявленных объектов и/или постоянства объектов

Тактильные/двигательные
Изучение предметов с помощью осязания; дотянуться или сканировать для поиска объекта; имитация простых двигательных заданий; использование рук/пальцев для отслеживания при подготовке к чтению по Брайлю; использование технологий для доступа к печати (например,г. адаптированная клавиатура, прибор для слабовидящих)

Когнитивные
Узнавать знакомые предметы и людей; различать предметы и людей; отличать любимые предметы/людей от незнакомых предметов/людей; постоянство объекта

Размещение и представление материалов

Брианна и ее семья назвали эту фотографию «Узнаем о жуках». Это иллюстрирует важность рассмотрения того, где представлены материалы, и позиционирования ребенка для оптимального обучения.Брианна может легче сконцентрироваться на книге, когда держит ее близко, и ей не нужно тратить энергию на поддержание вертикального положения на стуле.

Календарь ожидания

  • Связь создается между действием и
    конкретным объектом
  • Объект используется для представления всей деятельности
  • Предоставляет ребенку и партнеру по общению
    взаимно понятную тему
  • Вводит концепции времени прошлого и будущего
  • Обеспечивает чувство безопасности, потому что ребенок знает, что
    произойдет дальше
  • Может реагировать на неожиданные изменения в распорядке дня учащегося

Каждый ребенок — потенциальный читатель
Статья в информационном бюллетене, в которой содержится отличное введение в обучение грамоте слепоглухих детей или детей с другими сложными проблемами обучения. (Начинается на стр. 6.)

Модель раннего развития грамотности CELL
Пятиминутный обзор, в котором представлены компоненты раннего развития грамотности Центра раннего обучения грамоте. Компоненты модели имеют значение для детей вне зависимости от способностей и могут быть творчески адаптированы для детей старшего возраста.

Стратегии под руководством ребенка
В этой веб-трансляции д-р Ян ван Дейк из Нидерландов делится своим опытом в области оценивания под руководством ребенка.

Беседы: личные размышления о слепоглухих
В этой веб-трансляции Барбара Майлз обсуждает свой подход к участию в беседах со слепоглухими учащимися.

Рутинное обучение
Содержит видеоролики, демонстрирующие упражнения для трех разных детей. Дополнительную информацию о подпрограммах можно получить, нажав на другие вкладки.

Процесс строительства фундамента (5 шагов)

Фундамент дома или здания имеет важное значение для ценности и безопасности конструкции. Строительство должно быть выполнено правильно с точки зрения типа формируемого фундамента, избегая проблем с осадкой и должным образом подготавливая земляное полотно на этапах окончательного отверждения. Каждый этап строительства фундамента имеет необходимые требования и компоненты, от которых зависит конструкция.

Найти ближайших ко мне подрядчиков по бетонированию фундаментов.

Below Sunlight Homes предоставляет отличный дневник строительства дома. В этом дневнике содержится отличная информация о строительстве фундамента с изолированными стенками ствола и лучистым отоплением.

Ступени строительства фундамента

1. Земляные работы, земляные работы

  • Профилирование участка и проверка его на уплотнение
  • Рытье траншей для фундаментов
  • Установка обшивочных досок для выравнивания дома

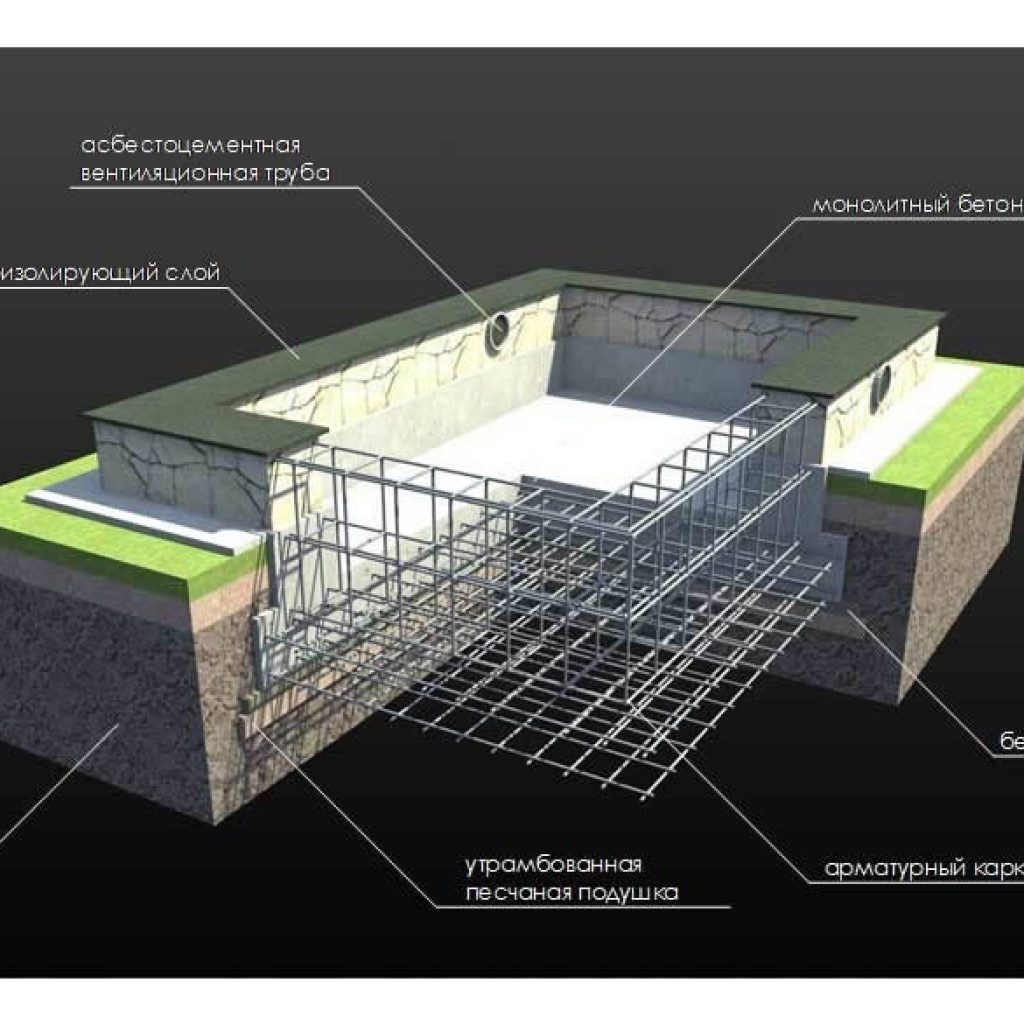

2. Выкапывание фундаментов, установка арматуры, осмотр, заливка фундаментов

  • Установка арматуры (и использование защитных колпачков)
  • «Стрела для перекачки» бетона

3.

Опалубка стенок ствола из полистали, заливка стволов, черновая сантехника
  • Установка пенополистирольных блоков для заливки утепленных стеновых блоков.Холод мигрирует в дом через стены ствола и перекрытия, если стены ствола не утеплены.

4. Лучистое тепло, осмотр, залитая плита

  • Грунт внутри форм подготовлен под плиту
  • Сантехнические трубы проложены под землей и закопаны в точном месте
  • Черный пластик уложен на землю в качестве защиты от радона
  • Для лучистого тепла проложена пластиковая трубка. Расположение и плотность трубок соответствуют отапливаемому помещению и используемому отделочному полу.
  • Бетон «закачивается» на место

5. Очистка, планировка участка, блочная стена

  • Площадка расчищена и подготовлена ​​для работы бригады по изготовлению каркаса.

Родственный:

Бетонные фундаменты

Ремонт затонувшего фундамента

Гидроизоляция бетонных фундаментов

Зачем строить высококачественную плиту класса

Убедитесь, что основание компактно

9 Цели строительства фундамента



В этой статье; мы обсудим 9 целей строительства фундамента. 1. Введение

Основной задачей фундамента является равномерная передача поступающей нагрузки на грунт, чтобы придать общую устойчивость конструкции, т.е. чем прочнее фундамент, тем больше устойчивость конструкции.



  2. Цели строительства фундамента

Основные цели, которым служит фундамент, можно кратко объяснить следующим образом:



1.Равномерное распределение нагрузки

Фундамент является основанием любого гражданского сооружения и подвергается как постоянным нагрузкам, так и временным нагрузкам, исходящим от надстройки, построенной на нем.

Постоянная нагрузка относится к постоянному весу самой надстройки, который не изменяется, тогда как динамическая нагрузка относится к изменяющемуся весу, поступающему от надстройки.

Некоторые примеры таких динамических нагрузок включают вес содержимого, людей, снега, дождя и т. д.Следовательно, фундамент конструкции служит средством для равномерного и безопасного распределения всех таких нагрузок на почву под ним.

Фундамент должен быть жестким и достаточно прочным, чтобы распределять поступающую нагрузку на землю без серьезного ущерба.

Фундамент отвечает даже за равномерное распределение неравномерных нагрузок на грунт.

Например, в конструкции здания могут быть две колонны, несущие неравные нагрузки. В таком случае используется комбинированный фундамент, способный равномерно передавать неравномерную нагрузку на грунт.

Таким образом, с помощью такой комбинированной основы можно значительно сократить неравные или дифференцированные расчеты.



2. Снижение интенсивности нагрузки

При увеличении площади давление уменьшается. Точно так же фундамент служит для передачи нагрузок, исходящих от надстройки, на большую площадь под ним, так что интенсивность поступающей нагрузки значительно минимизируется в его основании.

Таким образом, фундамент гарантирует, что общая приложенная нагрузка не превысит безопасную несущую способность нижележащего грунта.



3. Защита от различных природных сил

Фундамент выступает в качестве якоря против различных типов природных сил, которые могут воздействовать на конструкцию в целом.

После того, как конструкция построена, она обычно действует как коробка и имеет тенденцию удерживать свои компоненты вместе. Следовательно, фундамент служит для обеспечения необходимой фиксации конструкции.

Неправильное крепление может привести к повреждению конструкции во время стихийных бедствий, таких как землетрясения, торнадо, ураганы, наводнения и цунами.

Фундаменты построены из прочных плотных материалов, таких как бетон или камень, чтобы они могли противостоять всем таким естественным силам, тем самым предотвращая обрушение конструкции сверху.

Общепринятой практикой является строительство фундамента вместе с болтами для сейсмостойкости, чтобы предотвратить обрушение зданий в случае землетрясений, ураганов и наводнений.



4. Защита от проникновения влаги

Фундамент – это элемент конструкции, выполняющий роль барьера для проникновения влаги в конструкцию.

Морозное пучение является распространенной проблемой в конструкциях, которая может вызвать деформацию конструкций.

Таким образом, фундамент предотвращает такое коробление здания, препятствуя проникновению влаги в конструкцию.

Чаще всего для предотвращения попадания воды в подвалы используют коробчатый фундамент с бетонной плитой.



5. Обеспечение ровной поверхности

Фундамент обеспечивает наличие твердой выровненной поверхности, на которой можно легко и ровно построить надстройку.



6. Боковая устойчивость

Еще одной важной задачей фундамента является обеспечение боковой устойчивости конструкции.

Фундамент прикрепляет находящуюся над ним надстройку к грунту под ней, тем самым обеспечивая боковую устойчивость конструкции в целом.

Таким образом, фундамент повышает устойчивость конструкции к скольжению, опрокидыванию и т. д. из-за различных боковых сил.



7.Защита от подрыва

Подрыв конструкции в основном относится к износу или ослаблению конструкции из-за паводковых вод, роющих животных и т. д.

Фундамент конструкции также обеспечивает структурную безопасность от подрыва конструкции.

Фундамент также защищает конструкцию от загрязнения.



8. Защита от подвижек грунта

Одной из важных целей фундамента здания является предотвращение или противодействие подвижкам грунта.

Фундамент также помогает свести к минимуму образование трещин и деформации надстройки над ним из-за попеременного расширения и сжатия подпочвенного слоя в результате движения влаги в некоторых грунтах.



9. Пассивный тепловой контроль

Фундаменты также служат средством пассивного теплового контроля климата для конструкций.

Обычно слои грунта под фундаментами имеют умеренную температуру, которая существенно не меняется в течение летнего и зимнего сезонов.

Поскольку фундаменты в основном имеют массивную конструкцию и действуют как тепловая батарея, тем самым снижая температуру всей надстройки, построенной на ней.

По этой причине в большинстве жарких засушливых регионов Ближнего Востока возводятся массивные фундаменты.

Это обычная практика, принятая даже при строительстве подвалов и подвалов в городских районах.





Инженер-строитель и генеральный директор Naba Buddha Group

Фундаменты конструкций: определение, типы и конструкция

Типы фундаментов

Существует множество типов фундаментов, каждый из которых имеет свои преимущества и недостатки.Давайте пройдемся по некоторым сейчас.

Фундамент с широким фундаментом может поддерживать либо одну колонну, либо несколько колонн (называется «соединенный фундамент»). Этот тип фундамента мелкозаглубленный, обычно достигает не более трех метров в глубину.

Распорные фундаменты применяются при небольшой нагрузке и неслабых верхних слоях грунта. Например, флагштоки или одноэтажные здания могут опираться на растянутый фундамент.

Для устройства этих типов фундаментов выкапывается необходимая глубина, в соответствии с проектом размещаются арматурные стержни, устанавливается каркас в соответствии с проектными размерами и заливается бетон.После достижения бетоном максимальной прочности на сжатие котлован засыпают грунтом, который уплотняют.

Фундамент на распорном основании, поддерживающий одну колонну.

Матовые фундаменты , также называемые плотными фундаментами , имеют большие площади с несколькими поддерживаемыми колоннами. Обычно все колонны в здании опираются на один фундамент. Матовый фундамент предпочтительнее, когда грунт имеет низкую несущую способность.

Все нагрузки распределяются на большую площадь, что снижает нагрузку на грунт с низкой несущей способностью. Матовые фундаменты экономичны в ситуациях, когда нельзя построить сваи и нецелесообразно использовать фундаменты, например, в случае малоэтажных многоэтажных зданий, если верхние слои грунта слабы.

Свайные фундаменты

Свайные фундаменты представляют собой длинные колонны, которые проникают в глубокие слои грунта и служат неподвижными концами для конструкций, которые они поддерживают.Свайные фундаменты могут быть железобетонными, стальными или деревянными.

Эти фундаменты используются, когда глубокие слои грунта обладают большей емкостью, чем неглубокие слои, т. е. неглубокие слои слабы для фиксации конструкции. Это позволяет передавать нагрузку конструкции на более прочные слои, расположенные под слабыми слоями.

Еще одним преимуществом этого типа фундамента является способность поддерживать высокие сосредоточенные нагрузки, такие как высотные здания и резервуары для воды.

Для устройства свайных фундаментов скважины бурятся на бурильных машинах.Затем в пробуренные отверстия укладывают сборные железобетонные сваи и зазоры заливают бетоном. В некоторых случаях укладывают арматуру, а затем в просверленные отверстия заливают бетон.

Краткий обзор урока

Фундаменты являются частью строительной системы, которая прикрепляет конструкцию к почве, ограничивая ее оседание в почве и препятствуя опрокидыванию.

Чтобы конструкция была прочной и безопасной, профессиональный инженер проектирует соответствующий фундамент в соответствии со стандартами.Различают три основных типа фундаментов:

  1. ленточные фундаменты — мелкозаглубленные фундаменты, используемые при относительно небольших нагрузках.
  2. матовые фундаменты — фундаменты шириной во все здание для поддержки всех колонн (экономичнее, чем свайные фундаменты).
  3. свайные фундаменты — свайные фундаменты представляют собой длинные глубокие фундаменты, поддерживающие высотные здания и относительно высокие нагрузки.

Строительство фундамента

Обзор

На этом уроке учащимся предлагается построить несущую конструкцию из обычных материалов.Конструкция будет проверена на способность удерживать учебник более десяти секунд. Цель этого занятия — вовлечь учащихся в трудную задачу, чтобы выделить стратегии проявления настойчивости перед лицом разочарования. Большинство студентов не смогут сделать это правильно с первого раза, но если они продолжат попытки и повторение, вы можете помочь им определить методы, которые сделают борьбу продуктивной.

Назначение

Хотя на первый взгляд может показаться, что этот урок не связан с компьютерными науками, он играет важную роль в подготовке учащихся к решению некоторых из более сложных задач, с которыми они столкнутся при изучении нового контента CS.Этот урок учит, что неудача — это не конец пути, а скорее шаг к успеху. В какой-то момент этого урока большинство учащихся должно почувствовать разочарование, но важно подчеркнуть, что неудача и разочарование — это обычные шаги, которые ведут к творчеству и успеху.

Повестка дня

Разминка (15 мин)

Активность (20 мин)

Подведение итогов (10 мин)

Посмотреть в Code Studio

Цели

Студенты смогут:

  • Определить чувство разочарования, когда его ощущают или описывают
  • Перечислите стратегии преодоления фрустрации во время сложной задачи
  • Настойчивость модели при работе над сложной задачей

Подготовка

Ссылки

Внимание! Пожалуйста, сделайте копии всех документов, которыми вы планируете поделиться со студентами.

Для учителей

Для студентов

Словарь

  • Разочарование — Чувство раздражения или гнева из-за того, что что-то идет не так, как вам хочется.
  • Настойчивость — Пробовать снова и снова, даже когда что-то очень сложно.

Разминка (15 мин)

Попробуй, попробуй еще раз

Совет по уроку

Работая над внедрением настойчивости в культуру своего класса, рассмотрите возможность использования некоторых из этих изображений в качестве случайных напоминаний.

Подумай: Попросите учащихся закрыть глаза и подумать о случае, когда они пытались что-то сделать, но у них ничего не получилось. Может быть, это был новый вид спорта, игра в сложную видеоигру или изучение нового навыка. Пока они молча думают, попросите их сосредоточиться конкретно на:

.
  • Что ты чувствовал?
  • О чем ты думал?
  • Что ты говорил?
  • Что ты делал?

Пара: Не обсуждая какова была реальная ситуация , попросите учащихся поделиться с соседом тем, что они пытались сделать и не добиться успеха.Поощряйте их говорить о том, что они чувствовали, думали, говорили и делали.

Цель обсуждения

Сосредоточьтесь на опыте: Цель этого обсуждения — напомнить учащимся, что значит потерпеть неудачу, потому что мы хотим иметь возможность идентифицировать эти чувства, когда они возникают, чтобы мы знали, когда полагаться на стратегии настойчивости. У учащихся может возникнуть соблазн поделиться информацией о конкретных воспоминаниях, о которых они думали, но перенаправить учащихся, чтобы они сосредоточились на своем опыте. Некоторые ожидаемые ответы включают:

  • Мне стало грустно/безумно
  • Плакала
  • Кричал (или даже ругался)
  • Бросил или сломал вещи
  • Обратился за помощью
  • Выход

Поделиться: Когда все учащиеся получат возможность поделиться мыслями со своими соседями, попросите некоторых поделиться тем, о чем они говорили, со всем классом. Храните где-нибудь распространенные ответы, к которым учащиеся могут обратиться позже в ходе урока (и, возможно, во время будущих уроков).

Обсудите: Используя список, составленный классом, обсудите, какая реакция на неудачу была продуктивной (потенциально ведущей к последующему успеху), а какая нет. Выделите конструктивные ответы, чтобы учащиеся могли вернуться к ним позже.

Поделиться: Поделитесь личным опытом, когда вы (учитель) сначала потерпели неудачу в чем-то, но настойчиво добились успеха. Сообщите студентам, что сегодня мы все будем работать над задачей, которая должна быть сложной и даже разочаровывающей. Сообщите им, что он был выбран, потому что он может привести к нескольким неудачным попыткам, прежде чем он сработает, но мы можем положиться на некоторые конструктивные ответы, о которых мы говорили ранее, чтобы двигаться к успеху.

Активность (20 мин)

Строительство фундамента

Целью этого урока является не просто построение структуры такой, какой она кажется в ходе занятия. Наоборот, это подготовка студентов к тому, чтобы с упорством встречать неудачи и разочарования.Чтобы это произошло, учащиеся должны знать, что они не одиноки в плохом самочувствии, когда что-то идет не так. Они также должны быть готовы к борьбе. Результат этой деятельности намного сильнее, когда учащиеся знают, что им предстоит испытать.

Примечания

Сегодня мы будем работать в группах, чтобы решить задачу. Это будет очень сложное испытание, и они сделали это специально! Частью решения этой задачи является знание того, что мы будем бороться и, вероятно, даже почувствуем разочарование. Просто знайте, что если вы будете терпеть неудачи, то в конечном итоге добьетесь успеха!

Подготовка: Для этого задания вам понадобится набор расходных материалов для каждой группы. Важно, что имеющиеся запасы ограничены по количеству и структурно несостоятельны. Возможные комплекты поставки включают:

  • 20 леденцов и 50 зубочисток
  • 20 соломинок для питья и 6-дюймовая лента
  • 20 маршмеллоу и 20 палочек для творчества
  • 10 игральных карт и 4-дюймовая лента

Переход: Представьте задание, которое состоит в том, чтобы построить конструкцию, которая может удерживать учебник не менее 10 секунд, используя предоставленные материалы.

Учебный наконечник

Предоставление примеров: Этап планирования может быть трудным для младших школьников. Возможно, вам будет полезно разместить несколько «примеров» идей в передней части комнаты. Не афишируйте, что они есть. Просто предложите учащимся прогуляться, если они расстроены. Постарайтесь побудить учащихся самостоятельно находить подсказки, если это возможно. Это помогает учащимся почувствовать, что они «открыли» что-то, что помогло им, а не было спасено.Убедитесь, что у вас также есть «советы» о том, как быть настойчивым и как справляться с разочарованием, написанные в четком месте.

Советы по преодолению разочарования

  • Считать до 10
  • Сделайте глубокий вдох
  • Журнал о них
  • Поговорите о них с партнером
  • Попросить о помощи

Советы по настойчивости

  • Следите за тем, что вы уже пробовали
  • Что происходит?
  • Что должно произойти?
  • Что это вам говорит?
  • Внесите изменения и повторите попытку

Группа: Разделите учащихся на группы по три или четыре человека.

Раздать: Раздать строительные материалы, сообщив учащимся, что они ограничены только предоставленными вами материалами.

Отображение: Показывайте правила, аналогичные перечисленным ниже, в месте, где учащиеся могут легко видеть и обращаться к ним во время работы.

  • Используйте только предоставленные материалы для постройки конструкции.
  • Структура может быть любой формы, но она должна быть не менее 2,5 дюймов в высоту. (Пример)
  • Конструкция должна выдерживать вес книги в течение полных 10 секунд.(Пример)

Подсказка: Попросите группы потратить не менее 5 минут на планирование способа постройки своей первой башни. Каждая группа должна нарисовать или записать этапы своего плана.

Рассылка: Поощряйте учащихся начинать строить и наблюдать за их работой. Держите глаза открытыми на признаки разочарования и повторяющихся неудач. Обязательно признайте разочарование и похвалите их настойчивость. Обратитесь к методам борьбы с разочарованием и методам продуктивной настойчивости, написанным на доске. Продолжайте напоминать людям, что цель этого урока — испытать разочарование и настойчивость, поэтому, если они терпят неудачу, они действительно преуспевают!

Когда группы достигли проекта, который, по их мнению, удовлетворит условиям, переместите их на этап «Тестирование и итерация».

Тестирование и итерация

Модель: В первый раз, когда группа тестирует свою структуру, смоделируйте для них, как вы собираетесь тестировать в соответствии с правилами. В частности, вам нужно:

  • Убедитесь, что это не менее 2.5 дюймов высотой
  • Убедитесь, что они используют только предоставленные материалы
  • Аккуратно положите учебник сверху и оцените, как долго он продержится.

Подсказка: Если структура группы не удалась, попросите их обсудить:

  • Почему не получилось
  • Нуждается ли их план в пересмотре, или это просто еще одна попытка
  • Как они собираются улучшить следующую итерацию

Если конструкция удалась, подтолкните ее, чтобы она выдержала больший вес, пока она не сломается, а затем повторите тот же процесс размышлений и итераций.

Распространить: Дайте группам столько времени, сколько сможете, для продолжения работы над своими планами. Обязательно радуйтесь не только успехам, но и неудачам. Продемонстрируйте студентам, как многому вы можете научиться на своих неудачных попытках.

Подведение итогов (10 мин)

Словарь

Дисплей: Представьте словарный запас этого урока, настойчивость, разочарование. Сообщите классу, что они проявляли настойчивость, преодолевая сбои в своих структурах.

Быстрое общение: что мы узнали?

Цель обсуждения

Этот флеш-чат предназначен для того, чтобы помочь учащимся смириться с негативными эмоциями, которые они испытали во время проекта, и помочь им увидеть, что они не одиноки в своей борьбе. Это также должно подготовить их к тому, чтобы вспомнить инструменты, которые они использовали, чтобы помочь себе преодолеть разочарование, и быть настойчивыми, чтобы они могли снова получить доступ к этим инструментам при решении онлайн-головоломок.

Обсудить: Поразмышляйте над заданием всем классом, используя для начала следующие подсказки.

  • Во время этого урока кто-нибудь чувствовал разочарование?

    • Можете ли вы поделиться своими ощущениями?
  • (В качестве альтернативы вы можете спросить: «Кто чувствовал разочарование в какой-то момент во время этого урока?» и подбодрить учеников, поднявших руку.)

    • Тогда ВЫ выиграли этот урок, ВЫ выиграли этот урок, и ВЫ тоже выиграли!
  • Было ли время, когда вы думали о том, чтобы сдаться?

    • Что вы чувствовали, говорили, делали или думали в это время?
    • Как ты избавился от этого чувства?
  • Как вы думаете, вы бы больше гордились собой, решив что-то легкое или очень-очень сложное?

Завершите обсуждение, вернув контекст к разминке.

Подумайте: Где бы вы были сейчас, если бы не были настойчивы, когда учились ходить в младенчестве? Или если бы вы были слишком расстроены, чтобы продолжать, когда учились говорить? Чему еще вы научились, хотя это было очень, очень сложно?

Пара: Предложите учащимся обсудить это мысленное упражнение с партнером по локтю, чтобы придумать 1-3 вещи, которые подходят под это описание.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
