особенности типа основания, его достоинства, мастер-класс строительства УШП

Содержание

• Утепленная шведская плита
• Немного о фундаменте
• Преимущества
• Основные минусы
• Основное устройство
• Планируя строительство
• Этапы работы

Перед тем, как начать строительство жилого дома, стоит определиться с типом фундамента. При его выборе следует учитывать особенности грунта на земельном участке под строительство. Так, если почва на участке водянистая, ее поверхность неровная, подвержена промерзанию, рекомендуется использовать плитное основание. Однако плиточный фундамент имеет достаточно высокую стоимость, поэтому по карману не каждому потребителю.

Существуют новые технологии изготовления оснований. Так, наибольшей популярностью пользуется фундамент утепленная шведская плита. Он по своим качествам соответствует обычному плитному основанию, но имеет значительно меньшую стоимость.

к содержанию ↑

Утепленная шведская плита

Данный тип основания появился относительно недавно. Разработан был в Германии для строительства сооружений в местах со сложным климатом. Успешное применение фундамента в странах северной Европы породило его название.

Основание состоит из нескольких слоев современных гидроизоляционных и теплопроводных материалов.

В странах Европы данный тип фундамента используется уже около полувека. В нашей же стране утепленная шведская плита появилась всего несколько лет назад.

Благодаря надежной конструкции, высокому качеству, низкой стоимости, данный тип цоколя сразу же завоевал любовь российского потребителя.

к содержанию ↑

Немного о фундаменте

Итак, что такое шведская плита? Данный тип фундамента имеет вид утепленной плиты. Плита – однородная и представляет собой монолит.

Нижняя часть плиты утеплена слоем пенопласта. В ее поверхность монтируется система напольного отопления.

В каких случаях рекомендуется использовать фундамент шведская плита:

• При проведении строительных работ на почве с большим уровнем влажности;
• Необходим для строительства на слабом грунте;
• Подходит для земельных участков, где уровень залегания грунтовых вод расположен слишком высоко;
• Идеален для работ на неровных территориях с частыми перепадами высоты.

к содержанию ↑

Преимущества

Говоря о данном типе основания, нельзя не затронуть его очевидные плюсы. Итак, основные преимущества утеплённой шведской плиты:

• Возможность использования основания в качестве напольного покрытия для первого этажа здания.
• Теплый пол фундамента.
• Ровная поверхность. Нет необходимости дополнительного выравнивания для установки и монтажа линолеума или ламината.
• Высокая теплопроводность. Основание обеспечивает хорошую передачу тепла в здание, что значительно сокращает расходы на отопление.
• Фундамент защищает здание от передвижения и изменения состояния почвы.
• Возможность проведения самостоятельных строительных работ без воздействия специализированной техники.

к содержанию ↑

Основные минусы

Конечно, как и любая конструкция, данный тип основания имеет и свои «минусы». Итак, рассмотрим основные недостатки утеплённой шведской плиты.

• Все коммуникации (провода, линии передач и т. п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
• На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
• На начальном этапе строительства необходимо провести планировку и установку систем коммуникаций. Если эта процедура не будет проведена, то ее дальнейшая установка будет невозможна.
• Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
• Процесс установки цоколя имеет достаточно высокую стоимость.

Однако стоит отметить, что утепленная шведская плита с успехом применяется при строительстве зданий в европейских странах уже более полувека. Поэтому ее использование в условиях сурового российского климата крайне целесообразно.

к содержанию ↑

Основное устройство

Современная технология фундамента шведская плита имеет прочное основание в виде монолитной плиты. Материал – бетон.

При установке фундамента можно не строить котлован. Обычно достаточно лишь снять верхний слой грунта.

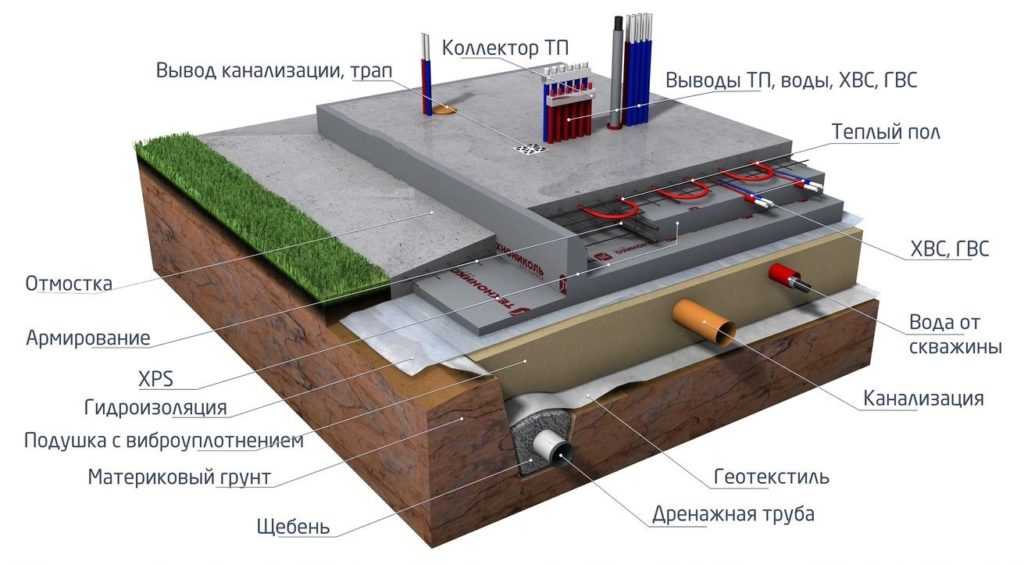

Состав:

• Основа состоит из дренажной подушки из смеси песка и цемента. Материалы насыпаются послойно. Каждый слой утрамбовывается и заливается водой.
• Необходимо также установить дренажную трубу.
• Далее идет слой геотекстиля.
• На дренажную подушку насыпается слой мелкого щебня.
• Сверху – слой технониколя.
• 2 слоя арматурной сетки.
• Слой системы для отопления.
• Электрическая разводка и коммуникации.
• Бетонная плита.

Для проведения системы гидроизоляции накладывают слой специальной пленки.

В верхней и нижней частях основания устанавливают слой теплоизоляции. Для нее используют специальные плиты из пенополистирола.

Особенностью данного типа фундамента является монтаж в его поверхность канализационных труб, электрической разводки и прочих коммуникаций.

к содержанию ↑

Планируя строительство

Перед началом проведения строительных работ, следует учесть и основные особенности фундамента утепленной шведской плиты.

• По всему периметру основания следует провести дренажную систему. Это делается с целью отвода грунтовых вод от здания.
• Обязательно при строительстве дренажной подушки чередовать слои песка и щебня и хорошо их утрамбовывать.
• Между слоями грунта рекомендуется укладывать материал геотекстиль.
• На этапе строительства рекомендуется спланировать и установить систему отопления, электричества, канализации.
• Слой материала утеплителя должен быть максимально прочным, т. к. основная нагрузка от здания ляжет именно на утеплитель.
• При проведении строительных работ по разводке труб следует применять следующие их виды:

1. пластик;
2. медь;
3. полиэтилен;
4. полибутан.

к содержанию ↑

Этапы работы

Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.

• Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
• Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
• Формирование опалубки. Производится по 2 технологиям:

1. Европейская;
2. Российская.

При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.

По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.

Опалубку следует укрепить железными штырями или деревянными брусьями.

• Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
• Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
• Установка системы обогрева поверхности пола.
• Монтирование труб для канализации, водопровода, коммуникаций.
• Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
  1. Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
  2. При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
• После полного застывания бетона следует снять деревянную опалубку.
• Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
• Монтаж внешней отмостки фундамента.
• Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.

Процесс строительства утепленного шведского плитного фундамента завершен.

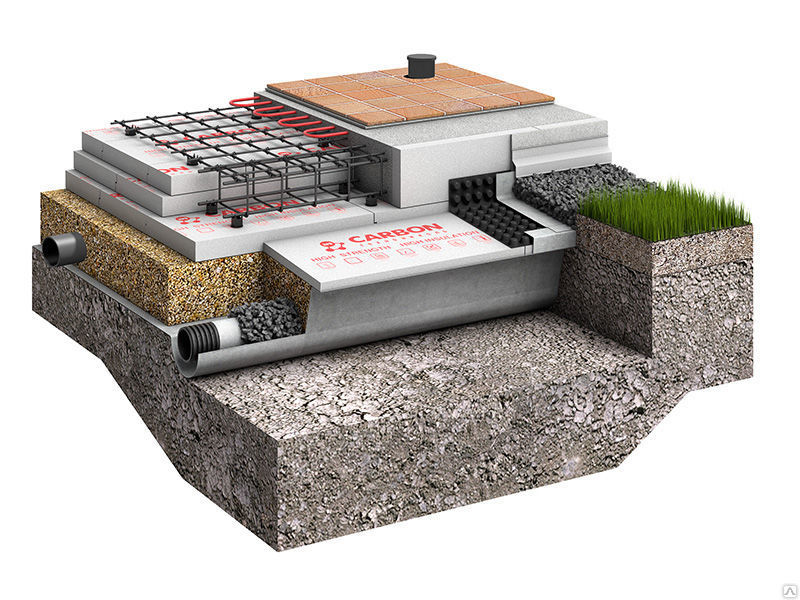

Утепленная шведская плита фундамент (УШП)

Монолитная конструкция, которая выполняет функцию основания и перекрытия первого этажа здания с возможностью установки системы «теплый пол». УШП характеризуется универсальностью применения – его закладывают практически с любыми типами грунтов: рыхлыми, химически агрессивными, промерзшими, пучинистыми.

Из конструктивных особенностей отдельно следует выделить утепляющий слой, который монтируется не только с нижней стороны основания, но и по бокам плиты — по всему периметру. Возведение осуществляется в максимально короткие сроки. А на выходе получается тепло – и гидроизоляционный готовый пол под чистовую отделку.

1. Бетон
2. Арматура
3. Отмосток
4. Система обогрева пола
5. Утеплитель
6. Песчаная подушка
7. Почва
8. Дренажная труба

от 5400 Руб/м2

Современный строительный рынок предлагает застройщикам фундаменты с любыми техническими характеристиками. Под конкретный строительный проект теперь можно выбрать и конкретный фундамент, который будет соответствовать ландшафтным, климатическим и прочим условиям. Главные характеристики любого фундамента – прочность и долговечность. Сегодня технологии шагнули далеко вперёд, что привело не только к появлению новых материалов для фундамента, отличающихся высокой прочностью и энергоёмкостью, но и значительно облегчило его монтаж.

Технические особенности УШП-фундамента

Фундамент утеплённая шведская плита был внедрён разработчиками из Германии. В России УШП-фундамент стал применяться сравнительно недавно, но уже приобрёл большую популярность в среде профессиональных застройщиков. Шведская плита – это монолитная конструкция, выполняющая роль основания и перекрытия первого этажа со встроенной системой отопления. Данный тип фундамента характеризуется отличной несущей способностью, а его укладка может быть произведена практически на всех разновидностях грунта – промерзающих, рыхлых, химически агрессивных. В отличие от большинства других фундаментов, шведская плита оснащена утеплённым слоем не только со стороны нижнего основания, но и на боковых стенах по всему периметру конструкции.

Преимущества УШП-фундамента

К технологическим преимуществам утеплённой шведской плиты можно отнести:

• возведение в максимально сжатые сроки;
• возможность монтажа на разных типах грунта;
• высокий теплоизоляционный показатель, обеспечивающий стабильность температуры внутри помещения;
• экономия средств на отоплении помещения в следствие уменьшения теплопотерь;
• отсутствие необходимости в выравнивании поверхности после укладки;
• улучшенная гидроизоляция, препятствующая проникновению влаги и появлению плесени;
• все коммуникации надёжно скрыты в виду их монтажа под фундаментной плитой;
• это готовый пол под чистовую отделку.

Минусы утеплённой шведской плиты

Даже такой высокотехнологичный и рассчитанный на долгий срок службы фундамент как УШП имеет свои минусы:

• требует достаточно больших финансовых затрат при укладке, так как возникает необходимость использования материалах высокого качества;
• проектируемое здание не должно содержать в плане подвальных помещений, так как этого не позволяют конструктивные особенности шведской плиты;
• данный тип фундамента не подходит для строительства зданий с большой массой, так как рассчитан на одноэтажные коттеджи и не очень большие двухэтажные дома.

Работы по проектированию УШП-фундамента

Перед установкой фундамента УШП производится его проектирование. Расчёты делаются согласно особенностям проекта. Тщательный учёт проектных данных гарантирует правильное размещение всех систем коммуникации. В ходе проектирования фундамента лучше всего полагаться на шведский первоисточник, так как российского аналога пока не создано.

Особенности монтажа УШП-фундамента

Шведская плита достаточно удобна в плане монтажа, а потому может быть установлена бригадой из 4-х монтажников. Качественный теплоизолирующий материал данного фундамента позволяет значительно уменьшить общую толщину монтируемой конструкции, что ведёт к сокращению сроков проведения работ по его укладке. Возведение фундамента шведская плита занимает в среднем 7-10 дней. Для сравнения: на заливку обычного фундамента ленточного типа может понадобиться от 30 до 45 дней. При определённом навыке монтаж фундамента УШП можно произвести и своими силами, если чётко придерживаться инструкции производителя. Впрочем, профессиональная укладка шведской плиты гарантирует вам её долгий и эффективный срок службы.

Фундамент утеплённая шведская плита, как было уже отмечено, идеально подходит для загородного коттеджного строительства, так как является плитой мелкого заложения с отличной способностью аккумулировать тепло.

Планы современных домов, архитектор Грегори Ла Вардера: Письма из Швеции

Письма из Швеции — основа

Одна проблема, которую мы не рассмотрели при рассмотрении изготовления домов на заводе, — это работы по фундаменту, которые выполняются до прибытия дома. Шведы также используют некоторые инновационные продукты для фундаментов, продукты, которые делают их дома статус-кво намного более энергоэффективными, чем наши здесь, в Штатах.

Новые дома в Швеции в основном строятся из плит, отчасти потому, что это целесообразно, но также и потому, что это, естественно, лучший способ иметь пол с подогревом. В холодном климате это единственный способ использовать плиту, иначе плита будет холодной и неудобной. Но плиту в холодном климате необходимо изолировать от непогоды, иначе она будет выбрасывать тепло своими краями. Обычно есть две стратегии, чтобы изолировать вашу плиту от холода.

Первая стратегия заключается в разрыве изоляции между плитой и фундаментной стеной. Обычно это делается с узким слоем изоляции. Чтобы поместить это между плитой и стеной, две конструкции должны быть построены в отдельных операциях. Сначала ломается стена, утеплитель, а затем внутри стен заливается плита. Два шага.
Вторая стратегия заключается в изоляции внешнего края плиты. Это позволяет залить плиту и стену фундамента за один прием, но придется вернуться и установить утеплитель по периметру. Это еще не конец. Эта изоляция, конечно, очень уязвима к повреждениям. Это мягкий материал, и он соответствует классу, поэтому он должен быть защищен чем-то жестким, обычно лучшим выбором является цементная плита.

Изоляционно-защитная плита создает в лучшем случае второй шаг.
Хорошо, что делают шведы. Во-первых, они не строят глубокие фундаменты. Они строятся на мелкозаглубленных фундаментах с защитой от мороза. Все здания в холодном климате традиционно строятся на грунтах ниже линии промерзания. Как же тогда шведы избегают этого. Они хорошо изолируют плиту, чтобы изолировать нижележащую землю от замерзающего воздуха, а в более холодном климате дополняют это юбкой изоляции по периметру дома. Кроме того, их плиты изолированы по периметру, что позволяет системе лучистого панельного отопления оставаться в доме. В совокупности эти элементы служат для предотвращения промерзания и пучения грунтов под фундаментом. Так внезапно они убрали фундаментную стену и нужно только построить плиту на уровне. Большая экономия времени, сил и средств. Хорошо, но они все еще заканчиваются проблемами с изоляцией плиты, описанными выше. Нет, это не так. Они используют пенопластовую опалубку, которая формирует периметр плиты, и одновременно изолирует ее.

И эта опалубка из пенопласта покрыта прочным цементным покрытием, которое защищает пену и предотвращает ее повреждение. И самое главное, это всего лишь один шаг.

Разметка плиты — сначала укладываются уголки.

Готово к заливке, кромочные формы, проволочная сетка, водопроводные и отопительные петли на месте.

Плита залитая. После того, как он вылечится, он будет готов к сборному дому.
